MANUALE UTENTE EV80 KOKIDO

Montaggio prima dell'uso P.76

Montaggio del manico P.76

Montaggio del raccordo per asta telescopica P.76

Montaggio della base del filtro P.77

Montaggio dell'asta telescopica (non inclusa) P.78

Montaggio palo telescopico specifico (non incluso) P.78

Preparazione della piscine P.79

FUNZIONAMENTO P.79

SVUOTARE IL FILTRO P.80

MANUTENZIONE & STOCCAGGIO P.81

SMALTIMENTO DELLA BATTERIA P.82

Come rimuovere il pack batteria P.83

RISOLUZIONE DEI PROBLEMI P.85

Precisazione: I prodotti/foto dei pezzi/bozzetti nel presente manuale sono solo a scopo dimostrativo. I prodotti/pezzi nelle foto/bozzetti possono variare rispetto al modello acquistato.

Inhaltsverzeichnis

Le informazioni contenute in questo Manuale di Istruzioni vi aiuteranno a far funzionare l'oggetto in sicurezza, a proteggere voi stessi e gli altri da pericoli e a prevenire danni al dispositivo e ad altri beni.

CONSERVARE LE PRESENTI ISTRUZIONI

ATTENZIONE!

- Questo non è un giocattolo. I bambini devono essere tenuti lontani da questo aspiratore per piscina e dai suoi accessori

- Non permettere ai bambini di usare questo aspiratore per piscina.

- Il presente apparecchio non deve essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o se privi di esperienza e conoscenza, salvo siano soggetti a supervisione o se gli sono state fornite istruzioni inerenti all'uso dell'apparecchio da parte di un responsabile incaricato della loro sicurezza.

- Non è consentito ai minori di giocare con questo aspiratore per piscina.

- Non è consentita ai minori la manutenzione e la pulizia del aspiratore per piscina.

- Assicurarsi che l'aspiratore e per piscina sia completamente immerso nella piscina prima di avviare il funzionamento. Il livello minimo dell'acqua richiesto per azionare l'aspiratore per piscina deve oltrepassare l'interruttore di accensione / spegnimento dell'aspiratore per piscina quando è tenuto in posizione verticale. L'utilizzo dell'aspiratore per piscina quando non è immerso correttamente potrebbe danneggiare l'unità e invalidare la garanzia.

- Massima profondità di utilizzo: 3m

- Massima temperatura di utilizzo: da 5°C (41°F) a 35°C (95°F)

- ☑☐K Unità di alimentazione rimovibile (adattatore esterno).

- L'aspiratore per piscina deve essere ricaricato solo con l'adattatore esterno e la base di ricarica forniti con questo prodotto.

- Per ricaricare la batteria, utilizzare solo l'unità di alimentazione rimovibile (numero modello adattatore esterno: DSS12D-1261000-B / DSS12D-1261000-C / DSS12D-1261000-D/ LX135100U) fornita con questo pulitore per piscina per caricare la batteria.

- Collegare l'adattatore esterno a una presa elettrica tramite il dispositivo differenziale (RCD)/ un interruttore di messa a terra (GFCI). In caso di dubbi, consultare un elettricista professionista qualificato.

- Non utilizzate il aspiratore per piscina se risulta danneggiato.

- Sostituire le parte danneggiate con altre dotate dell'apposita certificazione che è stata fornita dal distributore o fabbricante.

- Spegnere l'alimentatore, scollegare l'adattatore dall'alimentatore, e scollegare l'adattatore esterno dalla base di ricarica prima di stac care il aspiratore per piscina apparecchio dalla spinal di base di ricarica.

- Scollegare l'aspiratore della piscina dalla rete di alimentazione e assicurarsi che l'aspiratore della piscina sia spento prima di eseguire la

manutenzione regolare, come la pulizia del filtro e delle piastre di contatto di ricarica.

- Non tentare di sostituire la batteria ricaricabile agli ioni di litio installata.

- NON maneggiare il aspiratore per piscina, l' adattatore esterno e la base di ricarica mentre è in carica con arti bagnati e senza scarpe.

- É vietato azionare il aspiratore per piscina dell'apparecchio in presenza di persone/animali in acqua.

- Non utilizzare questo aspiratore per piscina dell 'apparecchio se priva di maglia del filtro in posizione, altrimenti la garanzia verrà annullata immediatamente.

- Rischio di intrappolamento: il aspiratore per piscina funziona in aspirazione, non permettere a nessuna parte del corpo o agli indumenti di prendere contatto con la bocca di aspirazione del aspiratore per piscina durante l'utilizzo.

- Non inserite parti del corpo, vestiti o altri oggetti all'interno delle aperture o delle parti in movimento del aspiratore per piscina.

- NON utilizzare questo aspiratore per piscina per raccogliere sostanze tossiche, infiammabili e liquidi combustibili (ad es. Benzina) in presenza di fumi esplosivi o infiammabili.

- Non tentare di sostituire la girante, il motore e la batteria da soli.

- Non inserire mai le dita né altri oggetti per toccare la ventola.

- La batteria integrata deve essere rimossa da un tecnico qualificato prima di essere scaricata..

- Quest' aspiratore per piscina contiene una batteria che dev'essere rimossa soltanto da personale qualificato.

- L' aspiratore per piscina deve essere disconnesso dall'alimentazione principale quando la batteria viene rimossa.

- Per i dettagli relativi al riciclaggio / smaltimento della batteria, consultare la sezione "SMALTIMENTO DELLA BATTERIA" in questo manuale e contattare le autorità locali per ulteriori informazioni.

- La batteria dev'essere smaltita in modo sicuro, secondo quanto stabilito dalle ordinanze e i regolamenti locali.

- Adattatore esterno e base di ricarica:

- Utilizzare l'adattatore esterno e la base di ricarica unicamente per ricaricare il pacco batterie del aspiratore per piscina consegnato con la fornitura.

- L'adattatore esterno e la base di ricarica non devono essere usati all'aperto né esposti a pioggia, umidità, qualsiasi tipo di liquido o calore.

- Il trasformatore (o adattatore esterno) dev'essere collocato fuori dalla zona 1.

- Mettere l'adattatore esterno e il base di ricarica fuori dalla portata dei bambini.

- Non utilizzate l'adattatore esterno e il base di ricarica se sono danneggiati.

• Non maneggiate l'adattatore esterno e il base di ricarica con le mani bagnate.
  • NON maneggiare il aspiratore per piscina, l' adattatore esterno e la base di ricarica mentre è in carica con arti bagnati e senza scarpe.
• Tenete l'adattatore disconnesso dalla rete elettrica quando non è in USO
  • Non tentate mai di aprire l'adattatore esterno e il base di ricarica
  Se il cavo di alimentazione dell'adattatore esterno è danneggiato, l'adattatore esterno deve essere sostituito dal produttore o dal suo agente di servizio per evitare rischi di qualsiasi genere.
• Accertarsi che il aspiratore per piscina e il base di ricarica siano completamente asciutti prima di iniziare la ricarica.

ATTENZIONE!

• Questo aspiratore per piscina è stato progettato per essere utilizzato solamente sott'acqua; non è un aspiratore per piscina universale. Non utilizzate il aspiratore per piscina se non per pulire la vostra piscina o SPA.
• Utilizzate solamente gli accessori originali di corredo al prodotto.
• Non utilizzare il aspiratore per piscina immediatamente dopo un trattamento shock. SI raccomanda di lasciare circolare l'acqua della piscina per almeno 24/48 ore.
  -Se usi una piscina con acqua salata, accertati che tutto il sale si sia dissolto prima di collocare il aspiratore per piscina nell'acqua.
• Non è raccomandato l'uso del aspiratore per piscina contemporaneamente a un altro aspiratore per piscina automatico/aspiratore per piscina.
• Evitare di raccogliere oggetti pesanti e a punta con questo prodotto. Possono danneggiare il aspiratore per piscina e il suo filtro.
• Fate attenzione quando pulite le scale della piscina.
• Per evitare danni all'adattatore esterno e alla base di ricarica, non trasportare il aspiratore per piscina dal cavo dell'adattatore esterno/base di ricarica né tirare la corda per disconnetterlo dalla fonte di alimentazione e dalla base di ricarica.
• Caricare il aspiratore per piscina in un'area interna asciutta e pulita con una buona ventilazione e con una temperatura ambiente dai 5 ai 35°C.
• Non lasciate il aspiratore per piscina in carica per più di 10 ore.
• Se il aspiratore per piscina non viene utilizzato per un lungo periodo, scollegatelo dal base di ricarica e utilizzate un panno umido per pulire e asciugare il aspiratore per piscina e i suoi accessori. Accertarsi di portare la capacità della batteria del aspiratore per piscina tra il 30% e il 50% prima di conservarlo. Riponete il aspiratore per piscina in un area ben ventilata lontano dalla luce del sole, dal calore, dai prodotti chimici e dai bambini.

Le avvertenze e precauzioni che precedono non sono intese a comprendere tutti i possibili rischi e/o lesioni. I proprietari di piscine/spa dovranno avere una speciale attenzione e usare il buon senso comune durante l'uso del prodotto.

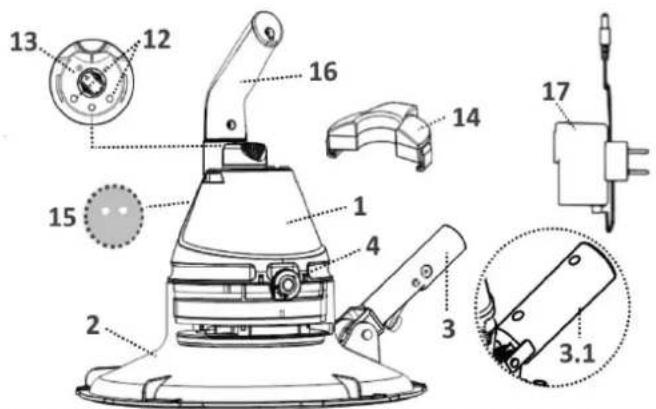

Numero		Sostituzione	Numero		Sostituzione
1.	Corpo posteriore	Modello EV80:-EV80ASM01/21EV80ASM01/21/US	9.	Aletta di scarico	----
		Modello EV81:-EV81ASM01/21EV81ASM01/21/US	10.	Ruote x 5 EV80-04
2.	Coperchio trasparente	EV80-01-001 11. Setole x 4 EV51ASM04
3.	Connettore per asta telescopica	EV80ASM02(solo per USA / EU)	12.	Piastra di contatto per la ricarica	----
3.1.	Connettore per palo telescopico specifico	K098U(solo per Australia /Nuova Zelanda)	13.	Interruttore alimentazione accensione/spe gnimento	----
4.	Manopola di blocco (una su ogni lato)	----	14.	Base ricarica	K629ASM11per
5.	Maglia del filtro EV80-02 15. Fori di scarico			(camera interna per il manico)	----
6.	Base del filtro	EV80-03 16. Manico		K629ASM14/PUR ——
7.	Piastra del filtro di scarico	----	17.	Adattatore esterno	K62900163EV5000163/US(USA)K62900163/AU(Australia / Nuova Zelanda)
8.	Aletta del becco di aspirazione flap	----

la

PER INIZIARE

Caricare la batteria

NOTA IMPORTANTE: Caricare completamente il aspiratore e per piscina (circa 6 ore) prima di usarlo per la prima volta.

ATTENZIONE!

• Usare soltanto l'adattatore esterno originale e la base di ricarica fornito.
- Assicurarsi che l'aspiratore per piscina e le piastre di contatto per la ricarica siano puliti e asciutti prima di impostare e caricare. (SUGGERIMENTO: utilizzare un batuffolo di cotone per asciugare le piastre di contatto di ricarica.)
- La carica deve essere effettuata in casa, in una zona ben areata, lontano da luce solare, bambini, fonti di calore, combustibili, e con una temperature ambiente compresa tra 5°C e 35°C.
- Non usare mai l'adattatore esterno e il base di ricarica se sono danneggiati.
- Le piastre di contatto per la ricarica sono impermeabili. Tuttavia, i resti d'acqua nel porto e piastre di contatto provocare la presenza naturale di macchie (un sottoprodotto della reazione chimica tra acqua e correnti elettriche). Altrimenti, le macchie possono essere rimosse strofinando leggermente con un batuffolo di cotone imbevuto di succo di limone o aceto.
• Assicurarsi che il aspiratore per piscina sia spento prima di ricaricarlo.

1. Posizionare l'unità su una superficie piana. Accertarsi che l'aspiratore per piscina sia spento posizionando l'interruttore ACCENSIONE / SPEGNIMENTO in posizione "SPEGNIMENTO" prima della ricarica.

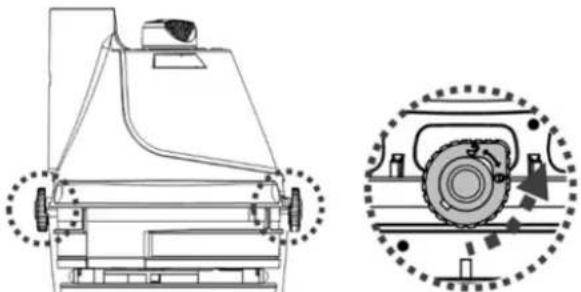

1. Ruotare la manopola di blocco (su ogni lato) in senso antiorario fino a quando si trova in corrispondenza del puntino verde (posizione di sblocco) per sbloccarlo e staccare il corpo posteriore dal coperchio trasparente.

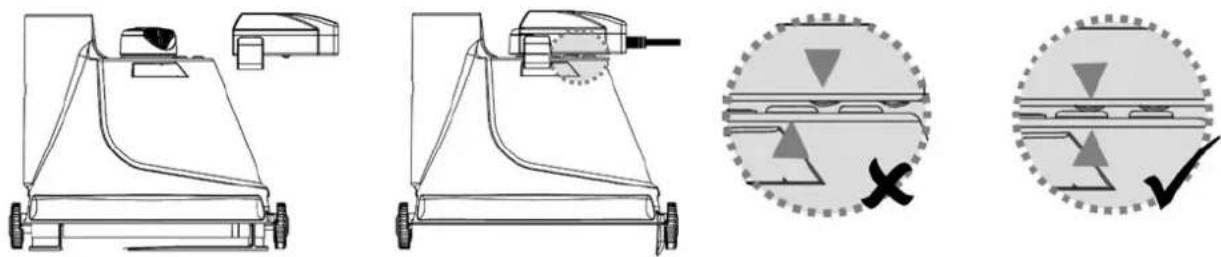

1. Collocare il corpo posteriore (capovolto con il pulsante di accensione/spegnimento rivolto verso l'alto) su una superficie piana. Allineare e far scorrere il gancio della base di ricarica sul nottolino laterale collocato nella parte inferiore del corpo posteriore fino a quando non si blocca. Accertarsi che le piastre facciano ben contatto. Inserire lo spinotto femmina dell'adattatore esterno nella porta di ricarica all'estremità della base di ricarica.

1. Collegare l'adattatore esterno alla fonte di alimentazione. Una volta che il aspiratore per piscina inizia a caricarsi, la spia sull'adattatore esterno diventa rossa. Normalmente, ci vogliono circa 5-6 ore per raggiungere una carica completa. La spia diventa verde quando il aspiratore per piscina è quasi completamente carico.

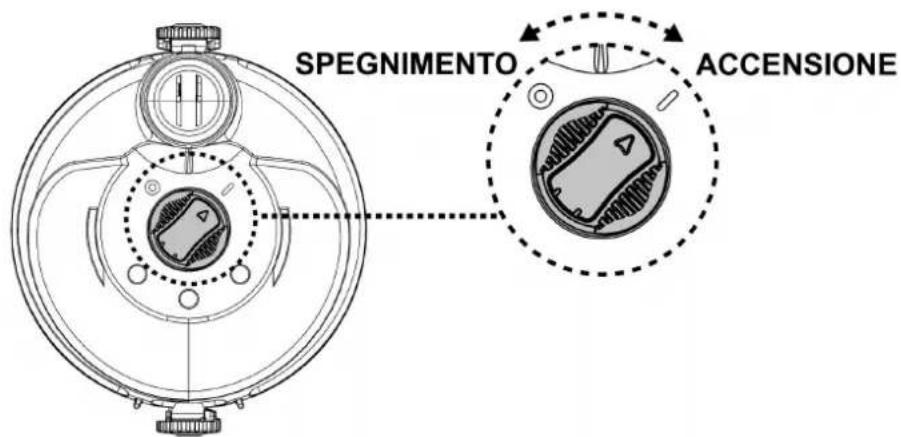

NOTA: se il motore genera rumore, assicurarsi che sia selezionato "SPEGNIMENTO" sull'nterruttore di alimentazione.

- Spegnere e disconnettere immediatamente l'adattatore esterno dalla fonte di alimentazione se si verifica una delle seguenti condizioni:

- Odore sgradevole o insolito

-Calore eccessivo

-Deformazione, rotture, fughe

-Fumo

1. Quando la ricarica è completa, disconnettere l'adattatore esterno dalla fonte di alimentazione e scollegare la base di ricarica dall'adattatore esterno e dall'unità.

Normalmente, il aspiratore per piscina può operare fino a 40 minuti (per Modello EV80) / 90 minuti (per Modello EV81) se ha una carica completa (caricato per 5-6 ore)

NOTA: Pulire regolarmente il filtro. Detriti eccessivi all'interno del filtro aumentano il carico per il funzionamento del motore e di conseguenza riducono la durata operativa

IMPORTANTE: la batteria ricaricabile agli ioni di litio è classificata come un articolo di consumo. Ha una durata di vita limitata e perderà gradualmente la sua capacità di mantenere la carica. Pertanto, la durata di funzionamento del aspiratore per piscina si ridurrà gradualmente dopo ripetute cariche ed utilizzi.

Una volta terminata la vita utile della batteria, leggere la sezione “SMALTIMENTO DELLA BATTERIA” per ottenere istruzioni per lo smaltimento della batteria.

NOTA: Lasciare riposare il aspiratore per piscina da 30 a 40 minuti prima di caricarlo di nuovo.

Montaggio prima dell'uso

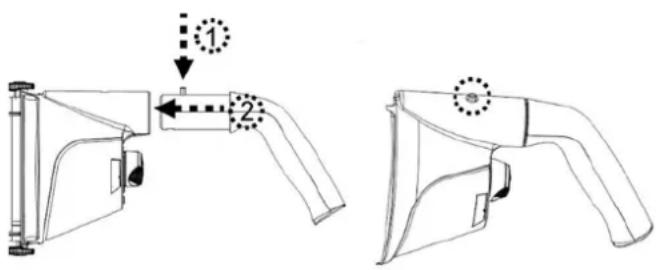

Montaggio del manico

Inserire il manico nell'aspiratore per piscine come illustrato, fino a quando il perno laterale del manico si fissa al foro di blocco sul corpo posteriore.

Per sbloccare il manico, premere il perno laterale ed estrarre il manico.

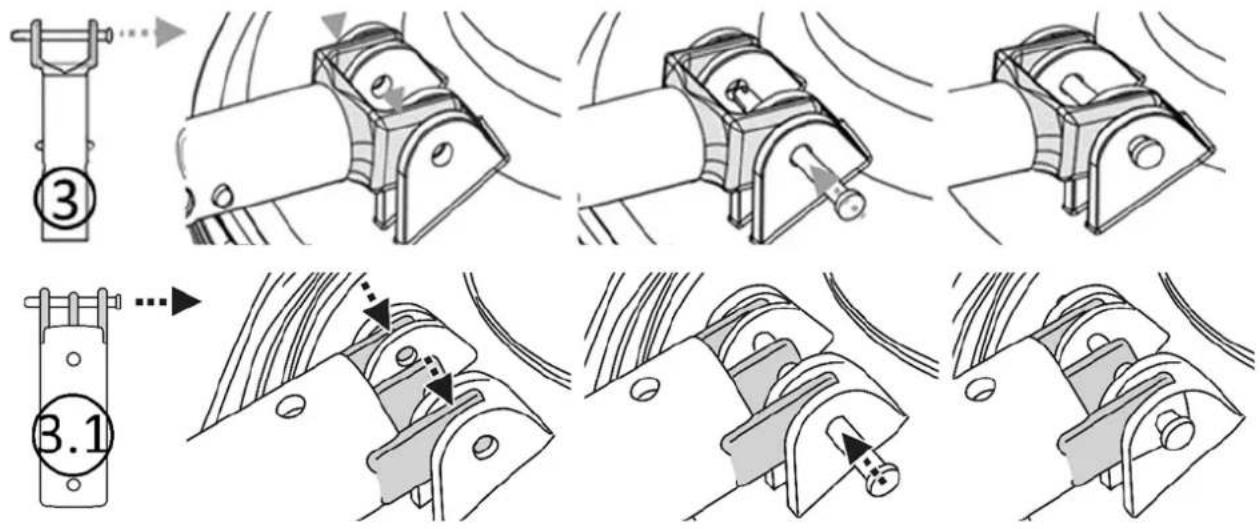

Montaggio del raccordo per asta telescopica

Tirare per estrarre il perno di bloccaggio dal raccordo dell'asta. Allineare i fori sui bracci anteriori del raccordo dell'asta ai fori della cerniera del coperchio trasparente. Inserire il perno di blocco in tutti i fori per fissare il raccordo dell'asta sul coperchio.

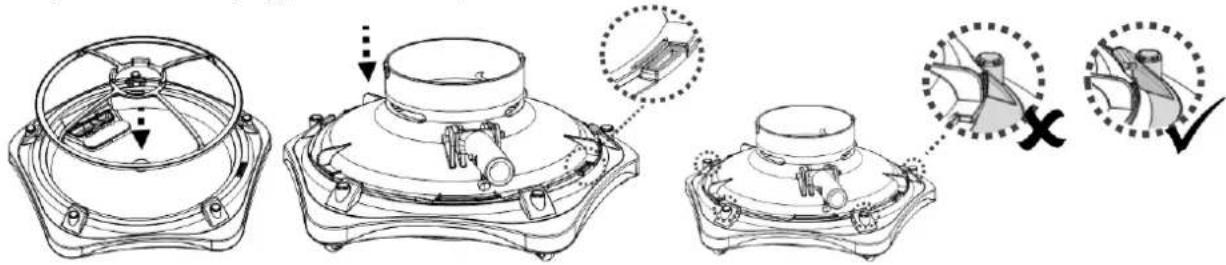

Montaggio della base del filtro

Collocare la maglia del filtro a cupola sulla base. Collocare il coperchio trasparente sulla parte superiore e allineare le due linee arancioni. Accertarsi che la flangia del coperchio trasparente non poggi su uno degli archetti della base.

Spingere la linguetta per ruotare il coperchio trasparente nella direzione indicata dalla freccia rossa (senso antiorario) fino a quando tutte le linguette si trovano in corrispondenza degli archetti e bloccano il coperchio trasparente.

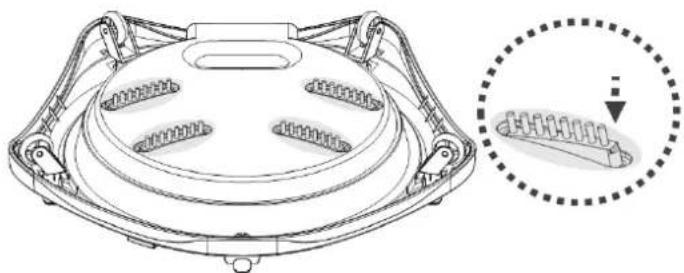

Allineare e inserire tutte le spazzole negli incavi sul lato inferiore dell'apparecchio.

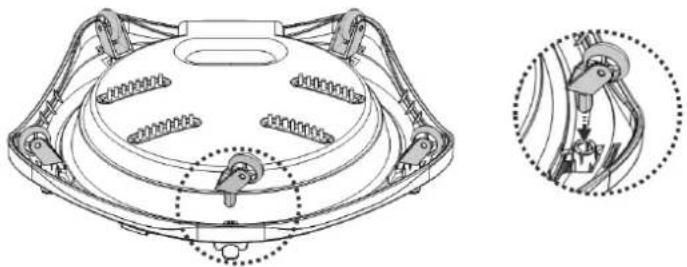

Allineare e inserire tutte le ruote nelle cavità sul lato inferiore dell'apparecchio.

Montaggio dell'asta telescopica (non inclusa)

Nota:

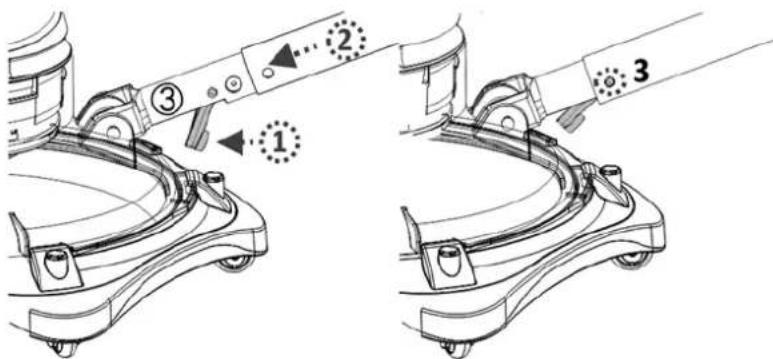

1. Per fissare l'asta telescopica, il raccordo dell'asta contiene un morsetto a "V".

2. Montare il manico. Mantenerlo e contemporaneamente collocare l'aspiratore nell'acqua della piscina o sollevarlo dalla piscina.

Premere il pulsante del morsetto a “V” per far rientrare le alette laterali, quindi fare scorrere l’asta telescopica sull’asta fino a quando i fori laterali dell’asta telescopica si allineano alle linguette laterali. Rilasciare il pulsante del morsetto a “V” per fissare l’asta telescopica al raccordo dell’asta.

Per sbloccare l'asta telescopica, premere il pulsante del morsetto a "V" ed estrarre l'asta dall'apparecchio.

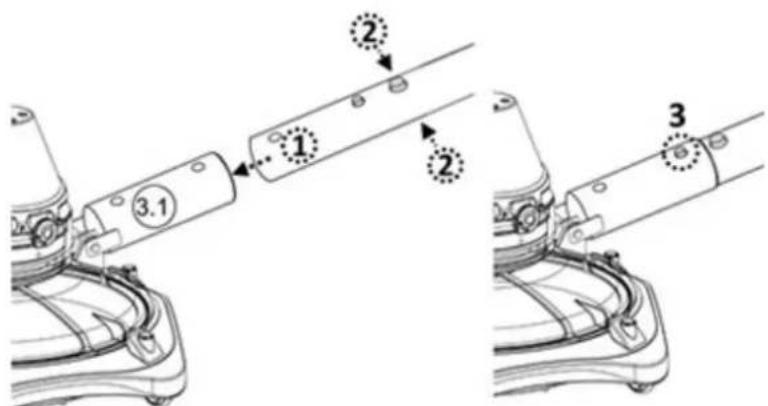

Montaggio palo telescopico specifico (non incluso)

1 2 3 3.1 2 3

Preparazione della piscine

• Se ci sono pietre, radici o materiali soggetti a corrosione metallica a contatto con il fondo della piscina, eliminarli prima di usare il aspiratore per piscina. Se necessario, richiedere l'aiuto di un professionista qualificato.
• Se il rivestimento è usurato, danneggiato o grinzoso, contattare un professionista qualificato per l'esecuzione delle riparazioni necessarie o procedere alla sostituzione del rivestimento prima di usare il aspiratore per piscina.
• Se usi una piscina con acqua salata, accertati che tutto il sale si sia dissolto prima di collocare il aspiratore per piscina nell'acqu

FUNZIONAMENTO

ATTENZIONE!

• Accertarsi previamente che il aspiratore per piscina sia spento
• Potrebbero esserci macchie di olio dovute a perdite di lubrificante dagli O'ring.
• Non utilizzare il aspiratore per piscina in presenza di persone/animali in piscina.
• Assicurarsi che l'aspiratore per piscina sia completamente immerso nella piscina prima di avviare il funzionamento. Il livello minimo dell'acqua richiesto per azionare l'aspiratore per piscina deve oltrepassare l'interruttore di accensione / spegnimento dell'aspiratore per piscina quando esso è tenuto in posizione verticale. L'utilizzo dell'aspiratore per piscina quando non è immerso correttamente potrebbe danneggiare l'unità e invalidare la garanzia.
• NON utilizzare l'aspiratore per piscine senza un cono del filtro intatto, altrimenti la garanzia NON sarà più valida.
• NON coprire la scanalatura laterale del corpo dell'apparecchio durante l'uso, altrimenti la girante o il motore potrebbero danneggiarsi.
  • NON lasciare il aspiratore per piscina in acqua quando non viene utilizzato

1) Porta l'aspiratore per piscina a lato della piscina / spa. Immergere l'aspiratore della piscina in acqua e posizionare l'interruttore di ACCENSIONE / SPEGNIMENTO in posizione "ACCENSIONE" per avviare il funzionamento.

ATTENZIONE!! Assicurarsi che il aspiratore per piscina sia sempre rivolto verso il basso quando viene messo in piscina, altrimenti il connettore potrebbe piegarsi e danneggiarsi durante l'utilizzo. Montare anche il manico. Mantenere contemporaneamente il manico e l'asta telescopica quando si inserisce l'aspiratore nell'acqua.

2) Per estrarre il aspiratore per piscina dalla piscine o dalla SPA, sollevare l'aspiratore, tenendolo rivolto verso il basso, per permettere all'acqua di fuoriuscire dalla valvola di scarico. L'acqua uscirà attraverso il manico e i fori di drenaggio all'interno del manico nella parte posteriore.

ATTENZIONE ! ASSICURARSI che il aspiratore per piscina sia sempre rivolto verso il basso, quando viene rimosso dalla piscina, altrimenti i connettori possono piegarsi e il aspiratore per piscina si può rovinare. Quando si solleva l'aspiratore per piscine dall'acqua, mantenere anche la maniglia.

3) Sciacquare il aspiratore per piscina con acqua pulita dopo ogni utilizzo. NON usare detergenti.

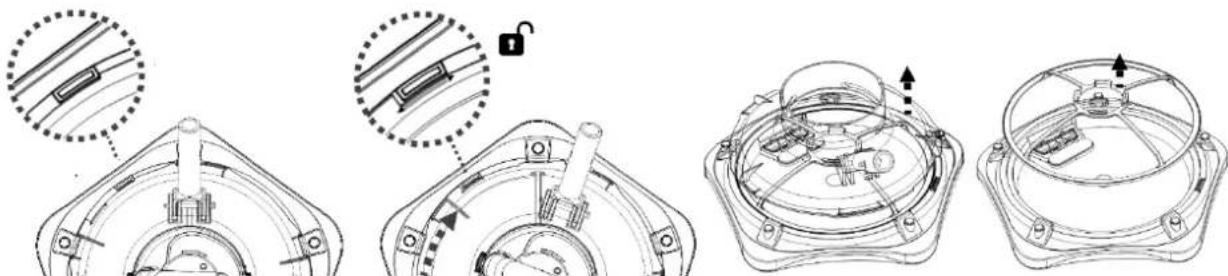

SVUOTARE IL FILTRO

ATTENZIONE! Se si utilizza l'aspiratore per piscine senza maglia filtrante, la garanzia NON sarà più valida.

Per ottimizzare l'efficienza della pulizia, pulire il cono del filtro prima e dopo l'uso. Attenzione! Se il aspiratore per piscina si sta caricando disconnettere l'adattatore esterno dalla rete elettrica e togliere il aspiratore per piscina dalla base di ricarica. Accertarsi previamente che il aspiratore per piscina sia spento.

- Pulire il base del filtro

1. Posizionare il aspiratore per piscina su una superficie piana.
2. Staccare il corpo posteriore dal coperchio trasparente.
3. Premere e ruotare in senso orario le linguette sul coperchio circolare trasparente fino a quando la barra arancione sul coperchio trasparente è allineata alla base. Sollevare il coperchio trasparente dalla base. Mantenere le piccole impugnature sulla parte superiore del coperchio del filtro per sollevarlo dalla base e accedere ai detriti.

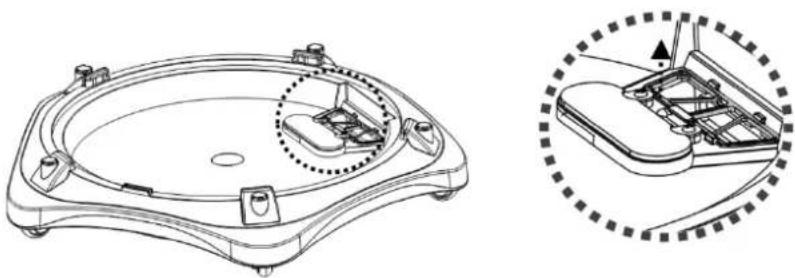

1. Eliminare tutti i detriti dalla base, dall'aletta del becco di aspirazione e dalla piastra del filtro di scarico. Sciacquare l'intera base con acqua pulita. Per staccare la piastra del filtro, fare leva sulla nervatura della piastra. Se la piastra del filtro di scarico è danneggiata, sostituirla prima dell'uso successivo.

Nota: non rimuovere la piastra del filtro di scarico, altrimenti durante l'uso i detriti fuoriescono dal vano detriti della base.

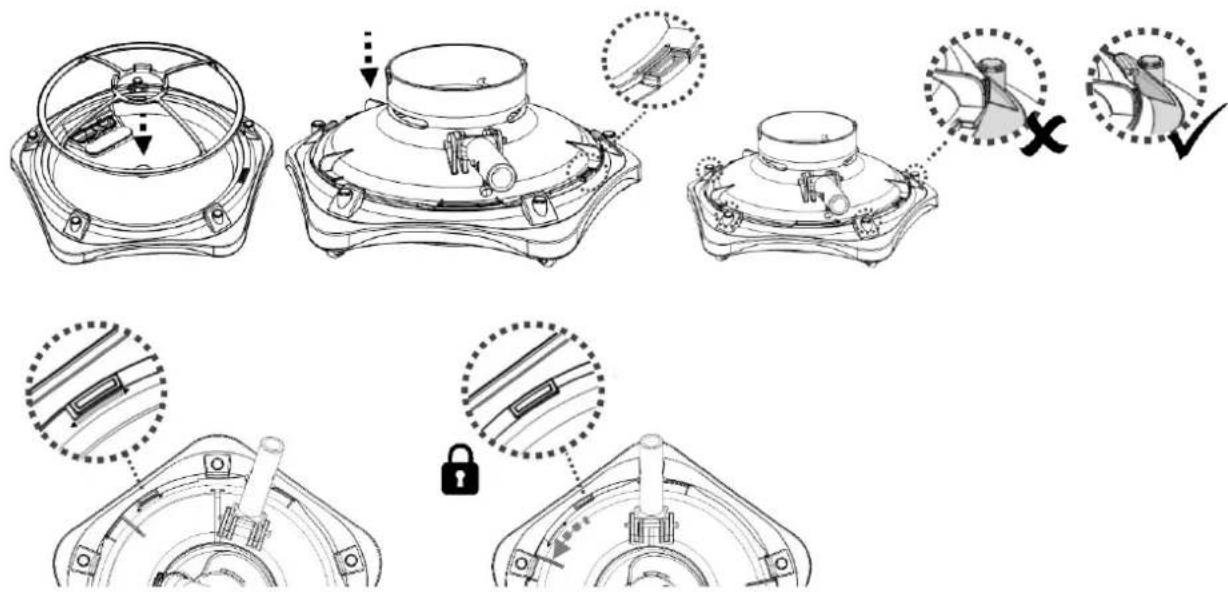

1. Per installare il filtro e il coperchio sulla base, ripetere la procedura all'inverso. Accertarsi che la flangia del coperchio trasparente si trovi sotto l'archetto.

MANUTENZIONE & STOCCAGGIO

NOTE:

1. Assicurarsi di pulire e asciugare le piastre di contatto di ricarica dopo ogni utilizzo per evitare la formazione di macchie (sottoprodotto di una reazione chimica naturale tra corrente elettrica e acqua). Altrimenti, le macchie possono essere rimosse strofinando leggermente con un batuffolo di cotone imbevuto di succo di limone o aceto.
2. La Batteria si scarica da sè durante il periodo di stoccaggio. Accertarsi di portare la capacità della batteria del aspiratore per piscina tra il 30% e il 50% prima di conservarlo.
3. Si deve ricaricare la batteria almeno una volta ogni tre mesi quando non è in utilizzo.

- Disconnettere l'adattatore esterno dalla presa di corrente e quindi riconnettere il jack dell'adattatore dalla base di ricarica..

- Staccare gli accessori dall'aspiratore della piscina. Se necessario, risciacquare l'aspiratore della piscina e gli accessori con acqua fresca. Tassativo, NON UTILIZZARE ALCUN DETERGENTE.

- Scaricare l'acqua dal corpo posteriore tramite i fori collocati all'interno della camera di collegamento al manico e al raccordo dell'asta e tramite il foro sulla parte posteriore del corpo.

- Scaricare l'acqua dal manico tramite il foro presente sull'estremità inferiore.

- Utilizzare un panno umido per pulire ed asciugare l'aspiratore della piscina ed i relativi accessori.

- Provvedere ad uno stoccaggio in un'area ben ventilata ed al riparo dalla luce solare, dal calore, da materiale infiammabile e da prodotti chimici e fuori dalla portata dei bambini. La temperatura dell'ambiente di stoccaggio deve essere compresa tra i 10°C – 25°C. NB: una temperatura più elevata può ridurre il ciclo di vita della batteria durante lo stoccaggio stesso.

ATTENZIONE!

- Mai tentare in alcun modo di smontare il aspiratore per piscina.

- In nessun caso si deve tentare di smontare il aspiratore per piscina e rimontare in autonomia la girante, il motore e la batteria.

ATTENZIONE!

- Un calore eccessivo può danneggiare la batteria e ridurre la sua durata.

Consultare il proprio rivenditore per la sostituzione della batteria se si verifica una delle seguenti condizioni:

- La batteria appare danneggiata o non si ricarica completamente.

- Il tempo di funzionamento della batteria è notevolmente ridotto. Osservare e registrare i tempi di funzionamento delle prime attività (a ricarica completa). Usare questi tempi come punto di riferimento per compararli con i tempi di funzionamento di batterie più vecchie.

- La batteria deve essere rimossa dall'aspiratore della piscina prima dello smaltimento/rottamazione.

- L'aspiratore della piscina deve essere disconnesso dalla rete di alimentazione prima di rimuovere la batteria.

- La batteria deve essere smaltita con cura ed in sicurezza, in accordo con le legislazioni ed i regolamenti locali vigenti.

NB: Una manutenzione non appropriata può ridurre il ciclo di vita della batteria ed intaccare le sue capacità.

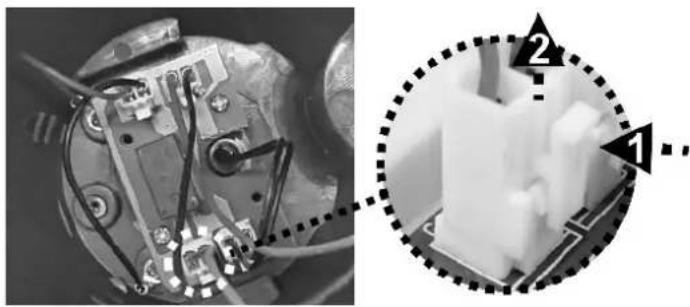

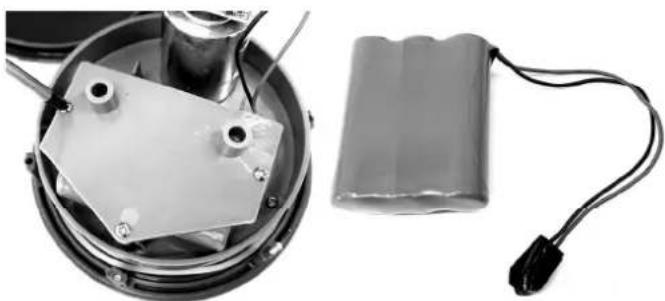

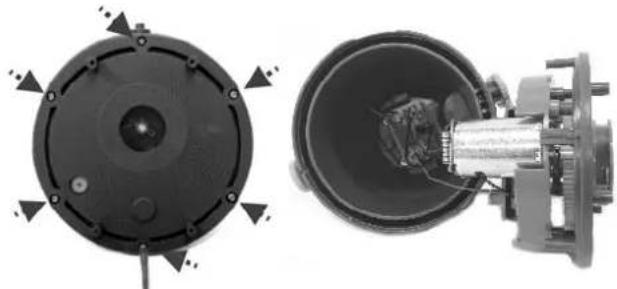

SMALTIMENTO DELLA BATTERIA (Da eseguirsi solo da parte di un tecnico autorizzato)

L'aspiratore della piscina della batteria è una confezione contenente una batteria a

LITIO-ION ricaricabile che non richiede manutenzione e che deve essere smaltita in maniera appropriata. Il riciclo è obbligatorio: si prega di contattare l'autorità locale in materia per informazioni in proposito.

ATTENZIONE! Mai tentare di smontare il kit batteria

• Togliere tutti gli oggetti personali come ad esempio anelli, braccialetti, collane ed orologi quando il kit batteria è disconnesso dall'aspiratore della piscina.
• Una batteria può produrre un breve corto circuito sufficientemente forte da saldare un anello (od un oggetto simile) al metallo, provocando gravi ustioni.
• Indossare una protezione complete per gli occhi, guati ed un abbigliamento di sicurezza appropriato durante la rimozione del kit batteria.
• Evitare di toccare tutti i cavi contemporaneamente ed evitare di consentire un contatto tra I cavi ed un oggetto di metallo poichè si possono provocare scintille o corto circuiti.
• Mai fumare o avvicinare fonti di scintille o fiamme in prossimità della batteria o dell'aspiratore della piscina.
• Non esporre la batteria al fuoco o ad alte fonti di calore poichè possono provocare un'esplosione.

ATTENZIONE!

Se una batteria presenta una perdita, evitare il contatto con i liquidi fuoriusciti e posizionare la batteria danneggiata in una borsa di plastica.

• Se i liquidi fuoriusciti vanno in contatto con pelle o vestiti, lavare immediatamente con sapone ed acqua abbondanti.
• Se i liquidi fuoriusciti vanno in contatto con occhi, sciacquare immediatamente gli occhi sotto acqua corrente fresca per almeno 15 minuti e non sfregarli assolutamente. Ricorrere ad un'appropriata assistenza medica il prima possibile.

Come rimuovere il pack batteria solo per lo smaltimento della batteria (Da eseguirsi solo da parte di un tecnico autorizzato)

Strumenti consigliati (non inclusi): un cacciavite Philips

1. Ruotare la manopola di blocco (su ogni lato) in senso antiorario fino a quando si trova in corrispondenza del puntino verde (posizione di sblocco) per sbloccarlo e staccare il corpo posteriore dal coperchio trasparente.

2. Svitare le 4 viti sulla piastra superiore e staccarla dal corpo posteriore per accedere al coperchio del corpo posteriore.

1. Allentare le 6 viti e staccare il coperchio per accedere alla scheda con i circuiti stampati, al gruppo motore e alla batteria.

1. Per scollegare il cavo di collegamento della batteria, premere il fermaglio sul connettore e quindi estrarlo.

1. Allentare le 3 viti per rimuovere il coperchio del vano batteria, quindi rimuovere il pacco batteria. NOTA: avvolgere immediatamente il connettore con nastro isolante per evitare cortocircuiti causati dal contatto di entrambi i terminali del filo.

Problema Causa possibile Soluzione
L'aspiratore per piscine non assorbe i detriti	La batteria è scarica Ricaricare la batteria
	La girante è intasata Spegnere l'aspiratore per piscine e osservare lo spazio nella parte centrale dell'apparecchio per controllare se la girante è ostruita da detriti più grossi. Se possibile, togliere con la massima attenzione i detriti con un utensile. Se necessario, rivolgersi al rivenditore per ulteriori informazioni.AVVERTENZA! Accertarsi che l'aspiratore per piscine sia spento quando viene effettuata la manutenzione.
	La girante è danneggiata Per la sostituzione della girante, rivolgersi al rivenditore.
	La base del filtro è piena Pulire la base del filtro
	Detriti più grossi o in notevole quantità	Rimuovere le spazzole dalla parte inferiore della base del filtro
I detriti fuoriescono dalla base del filtro	L'aletta del becco di aspirazione è danneggiata	L'aletta del becco di aspirazione funge da barriera che impedisce la fuoriuscita dei detriti dal filtro. Per le istruzioni e i ricambi, rivolgersi al rivenditore.
	La piastra del filtro di scarico è danneggiata	Sostituire la piastra del filtro di scarico.
Non è possibile fissare il manico o il raccordo dell'asta.	Il perno laterale è danneggiato	Sostituire il manico o il raccordo dell'asta.
L'aspirazione della piscina è attivata anche se l'interruttore indica che è spento.	La presenza di oggetti magnetici nelle vicinanze ha inavvertitamente acceso il motore.	Allontanare gli oggetti magnetici o aspirare l'uno dall'altro.
Non è possibile caricare o ricaricare l'aspiratore per piscine	La batteria è danneggiata Per la sostituzione della batteria, rivolgersi al rivenditore.AVVERTENZA! L'apertura dell'aspiratore per piscine per la sostituzione della batteria NON deve mai essere effettuata dall'utente, in quanto potrebbe provocare lesioni gravi o fatali e l'annullamento della garanzia.
	Le piastre della base di ricarica non entrano a contatto con l'unità.	Accertarsi che la base di ricarica sia montata correttamente in modo che le piastre entrino a contatto con l'unità.
	L'adattatore esterno è fuori uso	Rivolgersi al rivenditore per la sostituzione.AVVERTENZA! Se si adopera un adattatore esterno errato, l'aspiratore per piscine e la batteria potrebbero danneggiarsi annullando la garanzia.
L'apparecchio non si muove agevolmente	La ruota è inceppata o danneggiata	Pulire le ruote. Sostituire le ruote danneggiate.
	Le spazzole inferiori sono danneggiate	Sostituire le spazzole danneggiate
Il tempo di funzionamento è più breve come previsto	La batteria è non completamente carica	Caricare l'aspirapolvere per piscina per almeno 6 ore. NOTA: se vengono rilevate macchie sulle piastre di contatto di ricarica, rimuoverli utilizzando un batuffolo di cotone imbevuto di succo di limone o aceto.
Programmi ambientali, Direttiva europea WEEE sui rifiuti di apparecchiature elettriche ed elettroniche
	Attenersi alle norme dell'Unione Europea e contribuire alla salvaguardia dell'ambiente.Conferire le apparecchiature elettriche ed elettroniche non funzionanti in un centro di raccolta comunale per il riciclo. Non smaltirle tra i rifiuti indifferenziati. Per apparecchi contenenti batterie rimovibili, togliere le batterie prima di smaltire tali apparecchi.
	© 2020 Kokido Development Ltd.Tutti i diritti riservati. È vietata la riproduzione o la trasmissione del presente documento, in qualunque forma o con qualunque mezzo (elettronico, meccanico, fotocopiatrice, registrazione ecc.) senza autorizzazione scritta di Kokido Development Ltd. (V2)

Se è richiesta una copia digitale del presente manuale, prego contattare il centro di assistenza via email: [e-mail]

CONSERVARE LE PRESENTI ISTRUZIONI

Ci riserviamo il diritto di modificare integralmente o parzialmente le caratteristiche degli articoli o del contenuto del presente documento senza preavviso. Patenti internazionali in attesa
