Z65CX - Vocero PHOENIX GOLD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz coaxial
Marca	Phoenix Gold
Modelo	Z65CX
Dimensiones (diámetro)	165 mm
Profundidad de montaje	55 mm
Peso	0,6 kg
Material del cono	Polipropileno de la serie Z
Material de la suspensión	Caucho butilo
Tipo de tweeter	Ferrofluido de perfil enrasado
Impedancia	4 ohmios
Potencia admisible (RMS)	50 W
Potencia máxima	150 W
Respuesta en frecuencia	60 Hz - 20 kHz
Sensibilidad	89 dB
Contenido de la caja	2 altavoces, 2 rejillas, 1 plantilla, 8 tornillos, 1 manual
Instalación	Use la plantilla, perfore 4 agujeros, fije con los tornillos suministrados
Seguridad	Apague el sistema antes del cableado; no perfore con el altavoz en su lugar
Mantenimiento	Limpiar con un paño suave y seco
Uso	Vehículo automóvil

Preguntas frecuentes - Z65CX PHOENIX GOLD

¿Cómo instalar el altavoz Phoenix Gold Z65CX?

Use la plantilla suministrada para marcar el agujero, corte al diámetro adecuado, perfore cuatro agujeros para los tornillos, separe la rejilla del chasis, inserte el altavoz y fíjelo con los tornillos suministrados, luego vuelva a colocar la rejilla.

¿Cuál es la profundidad de montaje necesaria?

La profundidad de montaje es de aproximadamente 55 mm. Asegúrese de tener suficiente espacio detrás del panel.

¿Cuál es la impedancia del altavoz?

La impedancia es de 4 ohmios, compatible con la mayoría de amplificadores y radios de coche.

¿Puedo usar este altavoz sin amplificador?

Sí, se puede conectar directamente a una unidad fuente (radio de coche), pero se recomienda un amplificador para un mejor rendimiento.

¿Cómo cablear correctamente el altavoz?

Conecte el cable positivo de la unidad fuente al terminal positivo del altavoz y el cable negativo al terminal negativo. Asegúrese de que el sistema esté apagado antes de conectar.

¿Qué tipo de cable usar?

Use un cable de altavoz de calidad, de al menos 1,5 mm². El cable no está incluido, puede usar el existente del vehículo o reemplazarlo.

¿Cómo mantener el altavoz?

Limpie las rejillas y el cono con un paño suave y seco. Evite productos químicos y agua.

¿Qué hacer si el sonido está distorsionado?

Verifique las conexiones (polaridad), asegúrese de que el altavoz esté correctamente fijado y que el amplificador no esté recortando. Reduzca el volumen si es necesario.

¿Hay riesgos auditivos?

Sí, el sistema puede producir niveles de sonido de hasta 135 dB. La exposición prolongada a más de 100 dB puede dañar la audición. Tenga cuidado.

¿Qué hacer si ocurre un problema durante la instalación?

Consulte el manual de usuario incluido en la caja. Para preguntas específicas, haga una pregunta en nuestro sitio web o comuníquese con el soporte técnico.

MANUAL DE USUARIO Z65CX PHOENIX GOLD

Diseño Bajo del Montaje - Altavoces de Agudos de Alto Perfil, con un diseño compacto de cesta para una instalación sencilla

Cono de Series Z - Material de Cono de Polipropileno de Alta Calidad para un Gran Sistema de Sonido

Caucho Butílico - Excelente durabilidad para un rendimiento prolongado y una mejor estabilidad del cono lateral

Altavoces de Agudos recubiertos de Ferrofluido - Permite el contacto térmico mejorado para una mayor fiabilidad y óptima amortiguación de la bobina de voz

SPECIFICATION	Z4CX Z5CX Z65CX
Peak Power (watts) 120 Watts	140 Watts 160 Watts
Rated Power (watts 30 Watts	35 Watts 40 Watts
Frequency Response 99Hz-20KHz	78Hz-20KHz 75Hz-20KHz
Impedance 4 Ohm 4 Ohm 4	Ohm
Sensitivity 86dB 86dB 87dB
Cone Material Polypropylene	Polypropylene Polypropylene
Tweeter PEI	PEI	PEI
Mounting Depth 43mm (1-11/16")	44mm (1-3/4")	46mm (1-13/16")
Mounting Diameter	103 mm (4-1/16")	118mm (4-5/8")	126mm (5")
	Z46CX	Z57CX	Z69CX
Peak Power (watts) 120 Watts	140 Watts 220 Watts
Rated Power (watts) 30 Watts	35 Watts 55 Watts
Frequency Response	120Hz-20KHz	71Hz-20KHz 85HZ-20KHz
Impedance 4 Ohm 4 Ohm 4	Ohm
Sensitivity 87dB 87dB 88dB
Cone Material Polypropylene	Polypropylene Polypropylene
Tweeter PEI	PEI	PEI
Mounting Depth 50mm (2")	56mm (2.25")	70mm (2.75")
Mounting Diameter	142mm x 89mm(5.59" x 3.50")	181mm x 128mm(7.12" x 5.04")	155mm x 222mm(6.10" x 8.74")

INSTALLATION GUIDELINES

ESPECIFICACIÓN Z4CX Z5CX Z65CX
Potencia Máxima (Vatios) 120 Vatios 140 Vatios 160 Vatios
Potencia Nominal (Vatios) 30 W Vatios 35 Vatios 40 Vatios
Frecuencia de Respuesta 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impedancia 4 Ohm 4 Ohm 4 Ohm
Sensibilidad 86dB 86dB 87dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter	PEI	PEI	PEI
Profundidad del Montaje	43mm (1.69")	44mm (1.75")	46mm (1.81")
Diámetro del Montaje	103 mm (4.05")	118mm (4.64")	126mm (4.96")
	Z46CX	Z57CX	Z69CX
Potencia Máxima (Vatios) 120 Vatios 140 Vatios 220 Vatios
Potencia Nominal (Vatios)	30 Vatios 35 Vatios	55 Vatios
Frecuencia de Respuesta 120Hz-20KHz	7	Hz-20KHz 85HZ-20KHz
Impedancia	4 ohms	4 ohms	4 ohms
Sensibilidad 87dB 87dB 88dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter	PEI	PEI	PEI
Profundidad del Montaje	50mm (2")	56mm (2.25")	70mm (2.75")
Diámetro del Montaje	142mm x 89mm(5.59" x 3.50")	181mm x 128mm(7.12" x 5.04")	155mm x 222mm(6.10" x 8.74")

GUÍA DE INSTALACIÓN

Asegúrese de que su sistema de audio está apagado antes de realizar cualquier conexión al amplificador, parlantes o fuente de energía. De no hacerlo, podría resultar en un daño permanente al sistema de audio. Cuando conecte los parlantes asegúrese de que el cable está protegido de entrar en contacto con objetos filosos y siempre utilice anillos de goma durante el cableado a través de paneles metálicos. Asegúrese de que todos los terminales y conexiones están protegidas del chasis del vehículo y de los demás ya que el no hacerlo podría resultar en un daño permanente en el sistema de audio.

Cuando conecte los parlantes a la fuente o a los amplificadores, asegúrese de conectar el cable de salida positivo y negativo de la unidad fuente al terminal correspondiente de los parlantes. Esto asegurará que el sistema de audio estará en fase.

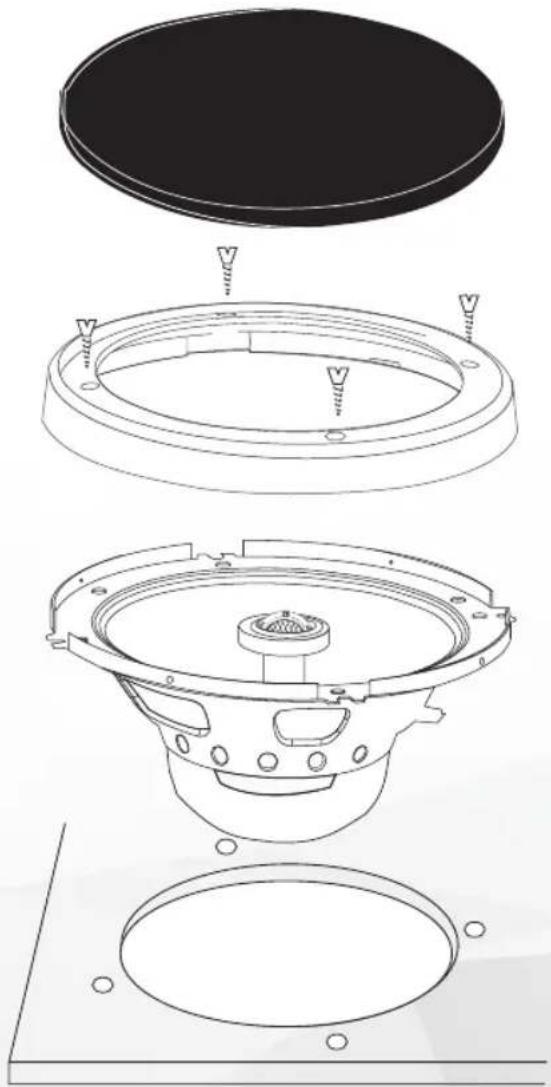

1. Asegúrese de que hay suficiente espacio libre y profundidad para montar el altavoz.
2. Utilice la plantilla suministrada para marcar y cortar el orificio de diámetro correcto.
3. Perfore cuatro orificios para los tornillos de montaje.
4. Separe la rejilla del marco.
5. Inserte el altavoz y la rejilla, fije con los tornillos suministrados
6. Complete la instalación sustituyendo la rejilla en el marco de la rejilla.

CONTENIDOS DE LA CAJA

2 x Altavoces Coaxiales Phoenix Gold
2 x Rejilas de Altavoces Phoenix Gold
1 x Plantilla de Montaje
8 x Tornillos para el Montaje
1 x Manual de Usuario

NOTA:

El cable del Altavoz no está incluido con ningún set de Parlantes Coaxiales de PHOENIX GOLD, por favor, utilice un cable de Altavoz ya existente en su vehículo o reemplácelo por un cable de Altavoz de mayor calidad.

PELIGRO

No taladre agujeros de montaje con el altavoz ya colocado, esto podría causar que las virutas provocadas de la perforación dañen la bobina de voz y anulará su garantía.

Los Sistemas de Audio pueden producir sonidos por encima de 135dB. La exposición continua a niveles de presión de sonido por encima de 100dN puede causar perdida auditiva permanente. Por favor, observe los vehículos de emergencia, puesto que las señales de advertencia pueden no ser escuchadas.
