Z65CX - Haut-parleur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	Z65CX
Dimensions (diamètre)	165 mm
Profondeur de montage	55 mm
Poids	0,6 kg
Matériau du cône	Polypropylène de la série Z
Matériau de la suspension	Caoutchouc butyle
Type de tweeter	Ferrofluide à profil affleurant
Impédance	4 ohms
Puissance admissible (RMS)	50 W
Puissance en crête	150 W
Réponse en fréquence	60 Hz - 20 kHz
Sensibilité	89 dB
Contenu de la boîte	2 haut-parleurs, 2 grilles, 1 gabarit, 8 vis, 1 manuel
Installation	Utiliser le gabarit, percer 4 trous, fixer avec vis fournies
Sécurité	Éteindre le système avant câblage ; ne pas percer avec HP en place
Entretien	Nettoyer avec un chiffon doux et sec
Utilisation	Véhicule automobile

FOIRE AUX QUESTIONS - Z65CX PHOENIX GOLD

Comment installer le haut-parleur Phoenix Gold Z65CX ?

Utilisez le gabarit fourni pour tracer le trou, découpez au diamètre approprié, percez quatre trous de vis, séparez la grille du châssis, insérez le haut-parleur et fixez avec les vis fournies, puis remettez la grille en place.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 55 mm. Assurez-vous d'avoir un dégagement suffisant derrière le panneau.

Quelle est l'impédance du haut-parleur ?

L'impédance est de 4 ohms, compatible avec la plupart des amplificateurs et autoradios.

Puis-je utiliser ce haut-parleur sans amplificateur ?

Oui, il peut être connecté directement à une unité source (autoradio), mais un amplificateur est recommandé pour de meilleures performances.

Comment câbler correctement le haut-parleur ?

Connectez le fil positif de l'unité source à la borne positive du haut-parleur et le fil négatif à la borne négative. Assurez-vous que le système est hors tension avant de brancher.

Quel type de câble utiliser ?

Utilisez un câble de haut-parleur de qualité, d'au moins 1,5 mm². Le câble n'est pas inclus, vous pouvez utiliser celui existant du véhicule ou le remplacer.

Comment entretenir le haut-parleur ?

Nettoyez les grilles et le cône avec un chiffon doux et sec. Évitez les produits chimiques et l'eau.

Que faire si le son est déformé ?

Vérifiez les connexions (polarité), assurez-vous que le haut-parleur est correctement fixé et que l'amplificateur n'est pas en écrêtage. Réduisez le volume si nécessaire.

Y a-t-il des risques auditifs ?

Oui, le système peut produire des niveaux sonores jusqu'à 135 dB. Une exposition prolongée à plus de 100 dB peut endommager l'audition. Faites attention.

Que faire si un problème survient pendant l'installation ?

Consultez le manuel d'utilisation fourni dans la boîte. Pour des questions spécifiques, posez une question sur notre site ou contactez le support technique.

MODE D'EMPLOI Z65CX PHOENIX GOLD

Design à faible profondeur - Tweeters à profil affleurant et conception compacte pour faciliter l'installation

Cone de la série Z - Matériau conique en polypropylène d'excellente qualité pour un son parfait

Haut parleur en caoutchouc Butyle - Excellente durabilité pour une performance prolongée et une meilleure stabilité du cône latéral

Tweeters fluides Ferro - Permet un contact thermique amélioré pour une meilleure fiabilité et un amortissement optimal pour la bobine mobile

CARACTERÍSTICAS

Assurez-vous que le système audio soit éteint avant de faire des raccordements à l'amplificateur, aux haut-parleurs ou à l'unité source. L'omission de la mise hors tension peut entraîner des dommages permanents au système audio. Lors du câblage des haut-parleurs, assurez-vous que le fil soit protégé contre les objets tranchants et utilisez toujours des œillets en caoutchouc lors du câblage à travers des panneaux métalliques. Vérifiez que tous les terminaux et raccordements soient protégés du châssis du véhicule et les uns des autres. L'omission pourrait entraîner des dommages permanents au système audio.

Lorsque vous connectez les haut-parleurs à l'unité source ou aux amplificateurs, vous devrez raccorder le fil de sortie positif et négatif de l'unité source aux bornes de haut-parleur correspondantes. Cela garantira que le système audio soit en phase.

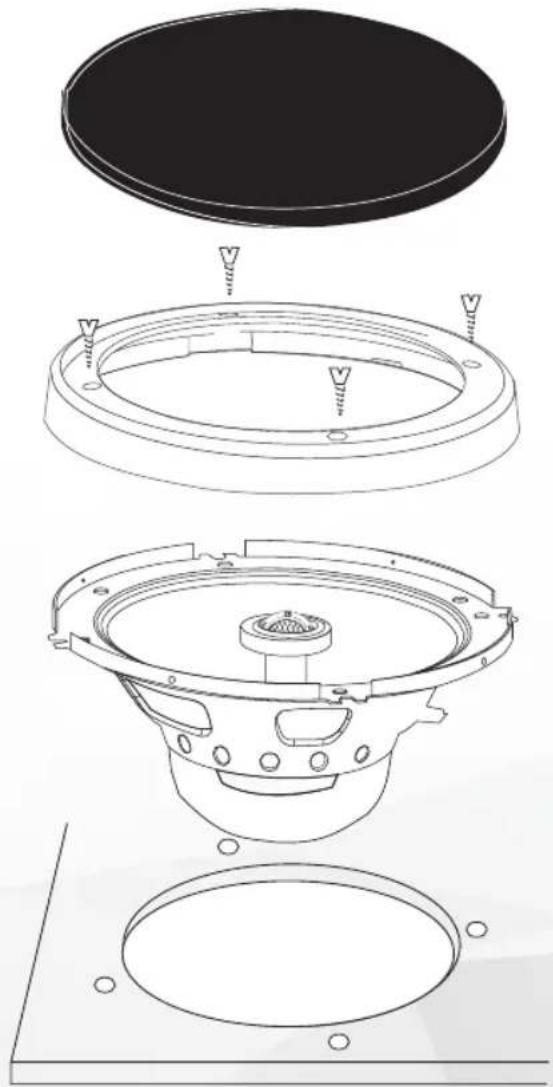

1. Veillez à ce qu'il y ait suffisamment de dégagement et de profondeur pour que le haut-parleur soit monté.
2. Utilisez le gabarit fourni pour marquer et coupez le trou au diamètre adéquat.
3. Percez quatre trous pour les vis de montage.
4. Séparez la grille du châssis
5. Insérez le haut-parleur et la grille et fixez-le avec les vis fournies
6. Terminez l'installation en remplaçant la grille dans le châssis de la grille.

CONTENU DE LA BOITE

2 x haut-parleurs coaxiaux Phoenix Gold
2 x grilles de haut-parleur Phoenix Gold
1 x gabarit de montage
8 x vis de montage
1 x Manuel d'utilisation

NOTE:

Le fil du haut-parleur n'est pas inclus peut importe l'ensemble haut-parleur coaxial Phoenix Gold. Veuillez utiliser le fil de haut-parleur existant de votre véhicule ou le remplacer par un câble de haut-parleur de qualité supérieure.

AVERTISSMENT

Ne percez pas de trous de montage si le haut-parleur est en place. Cela pourrait permettre aux copeaux de forage d'endommager la bobine de voix et annulerait votre garantie.

Les systèmes audio peuvent produire des niveaux sonores sur crête à 135dB. L'exposition continue à des niveaux de pression acoustique à 100dB peut provoquer une perte auditive permanente. Veuillez surveiller les véhicules d'urgence car les signaux d'avertissement ne peuvent pas être écoutés.
