Z65CS - Vocero PHOENIX GOLD - Manual de uso y guía de instrucciones gratis

Marca	Phoenix Gold
Modelo	Z65CS
Tipo de producto	Kit de altavoces de componentes de 2 vías
Diseño	Poca profundidad, cesta compacta
Material del cono	Polipropileno de alta calidad (serie Z)
Material de la suspensión	Caucho butílico
Tipo de tweeter	Fluido ferro de posicionamiento
Cruce interno	Integrado para separación de frecuencias
Diámetro de perforación del tweeter (montaje empotrado)	50 mm
Opciones de montaje del tweeter	Montaje en superficie/ángulo o empotrado (flush)
Posición recomendada del tweeter	En el eje, aproximadamente 10 cm (4 pulgadas) debajo del espejo retrovisor
Contenido de la caja	2 altavoces de componentes, 2 tweeters con cables, 2 rejillas, soporte de montaje del tweeter, plantilla de montaje, 8 tornillos de montaje, manual de usuario
Tipo de cable suministrado	Cable para conexión del tweeter al altavoz (se requiere cable adicional para la conexión al sistema de audio)
Nivel sonoro máximo	Hasta 135 dB pico
Precauciones de cableado	Utilice arandelas de goma para atravesar paneles metálicos; proteja los cables de objetos afilados
Precauciones de instalación	No perfore los agujeros de montaje con el altavoz en su lugar (riesgo de dañar la bobina)
Advertencia auditiva	La exposición continua a niveles >100 dB puede causar pérdida auditiva permanente
Mantenimiento	Limpiar con un paño suave y seco; evitar productos abrasivos

Preguntas frecuentes - Z65CS PHOENIX GOLD

¿Cómo instalar el tweeter en montaje empotrado (flush)?

Asegúrese de tener suficiente profundidad, luego perfore un agujero de 50 mm. Inserte el soporte trasero con la pinza de desmontaje, presione sobre la cara trasera del agujero, luego fije la placa frontal a la placa trasera. Finalmente, fije los cables a los terminales del altavoz.

¿Cuál es la posición recomendada para el tweeter?

Para un rendimiento óptimo, el tweeter debe ubicarse en el eje a aproximadamente 4 pulgadas (10 cm) debajo del espejo retrovisor.

¿Qué tipo de cable se suministra con el kit Z65CS?

El kit proporciona un cable para conectar el tweeter al altavoz. Se requiere un cable de altavoz adicional para conectar el conjunto al sistema de audio (fuente o amplificador).

¿Puedo perforar los agujeros de montaje con el altavoz en su lugar?

No, es imprescindible no perforar cuando el altavoz está en su lugar, ya que las virutas de perforación podrían dañar la bobina y anular la garantía.

¿Cuáles son los niveles sonoros peligrosos para la audición?

Los sistemas de audio pueden producir niveles pico de 135 dB. La exposición continua a niveles superiores a 100 dB puede provocar pérdida auditiva permanente.

¿Cómo conectar los altavoces al amplificador?

Antes de cualquier conexión, apague el sistema de audio. Conecte el cable de salida positivo y negativo del amplificador a los terminales correspondientes del altavoz para asegurar una correcta fase.

¿Qué hacer si el manual no está disponible en mi idioma?

En la página del manual, puede elegir un idioma y proporcionar su dirección de correo electrónico para recibir una versión traducida específicamente.

¿Qué mantenimiento se recomienda para los altavoces Z65CS?

Limpie los altavoces con un paño suave y seco. Evite productos abrasivos o disolventes que puedan dañar los materiales.

¿Cuál es la garantía del producto?

La garantía generalmente es proporcionada por el vendedor o el fabricante. Consulte las condiciones de venta o el manual para más detalles.

¿Puedo usar estos altavoces con cualquier amplificador?

Sí, pero asegúrese de que la impedancia de los altavoces sea compatible con la del amplificador (generalmente 4 ohmios). Respete las potencias nominales para evitar daños.

MANUAL DE USUARIO Z65CS PHOENIX GOLD

Diseño bajo del Montaje - Diseño de carro compacto para una(Maxima flexibilitad de instalación) Cono de Serie Z - Material de Cono de Polipropileno de Alta Calidad para un Gran Sistema de Sonido Cruces Internos para Ahorro Espacio - Posee Frecuencias de Audio Separadas, para crear una experiencia de sonido más realista

Caucho Butilico - Excelente durabilidad para un rendimiento prolongado y una mejor calidad del cono lateral

Altavoces de Agudos Posicionales recubiertos de Ferrofluido - Creando una etapa de sonido ideal y proveyendo un contactoTERMico mayor para una mayor fiabilitad y optima amortiguation de la bobina de voz

SPECIFICATION	Z5CS Z65CS
Peak Power (watts) 140 Watts	160 Watts
Rated Power (watts) 35 Watts	40 Watts
Frequency Response 41Hz-26KHz 35Hz-26KHz
Impedance 4 Ohm 4 Ohm
Sensitivity 85dB 86dB
Cone Material Polypropylene Polypropylene
Tweeter PEI PEI
Mounting Depth 45mm / 1.77" 46mm / 1.81"
Mounting Diameter	118mm / 4.64" 126mm / 4.96"

Component Fixing

Tweeter Dimensions

INSTALLATION GUIDELINES

ESPECIFICACION	Z5CS Z65CS
Potencia Maxima (Vatlos) 50W 60W
Potencia Nominal (Vatlos) 25W 30W
Frecuencia de Respuesta 70HZ-20KHZ 69HZ-20KHZ
Impedancia 4 Ohm 4 Ohm
Sensibilidad 86dB 87dB
Material del Cono Polipropileno Polipropileno
Tweeter Mylar Mylar
Profundidad del Montaje 44mm /	1.73" 45mm / 1.77"
Diámetro del Montaje 118mm / 4	64" 124mm / 4 88"

Ajuste de Componentes

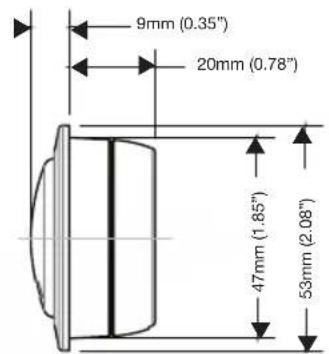

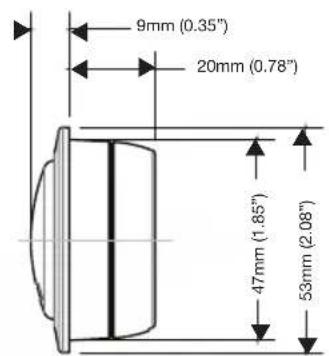

Dimensiones del Tweeter

Asegürese de que el Sistema de Audio está apagado antes de realizar conexiones al amplificador, altevoces o unidad fuente, de otro modo podra resultar en daño permanente al sistemas de audio. Al cablear los altevoces asegürese de que el cable está protegado de objetos punzantes y siempre utilise anillos de goma al cablear a travers de paneles metálicos. Asegürese de que todos los terminals y conexiones estén protegados del chasis del vehiculo y entre si, ya que si no lo hace, PODía daran permanentemente el sistemas de audio.

Al conectar altavoces a la unidad de fuente o amplificador, asegurese de conectar el cable de salute positivo y negativo de la unidad de fuente a los terminales de altapoz correspondientes. Esto asegurar que el sistemas de audio este en la fase correcta.

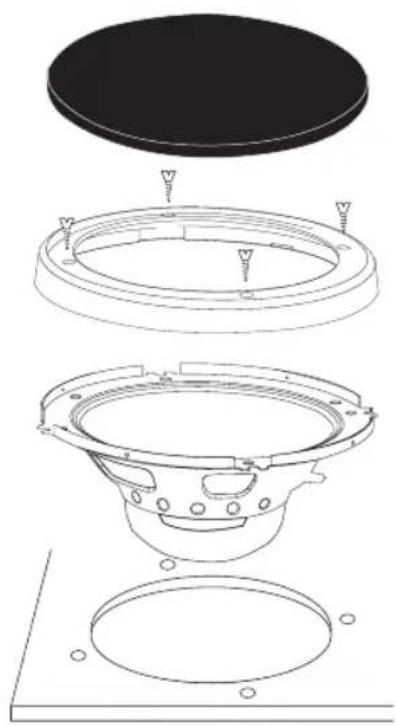

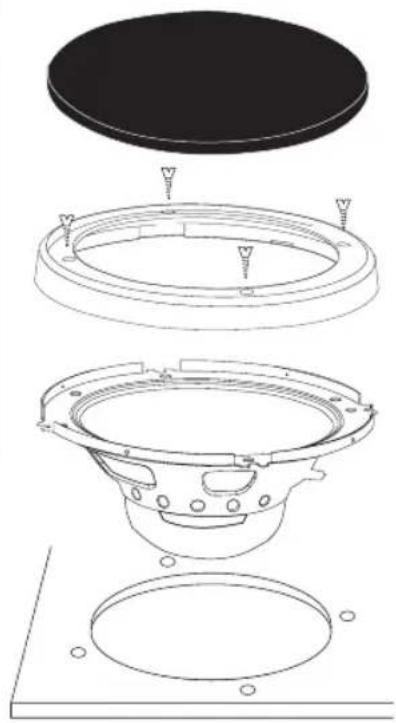

1. Asegürese de que hay suficiente espacio libre y profundidad para montar el altovoz.
2. Utilice la plantilla suministrada para marcar y cortar el orificio del diametro correcto.
3. Perfore cinco orificios para los tornillos de montaje.
4. Separare la rejilla del marco.
5. Inserte el alfavoz jusqu con la rejilla y fije con los tornillos suministrados.
6. Complete la instalacion sustituyendo la rejilla en el marco de la rejilla.

ADVERTENCIA

No taladre los orificios para el montaje con el altovoz ya colocado en su lugar puesto que this podria permitir que las virutas provocadas de la perforacion danen la bobina de voz, anulando la garantia del altovoz.

TWEETER (Montaje sobre la Superficie/Ángulo)

Para Obtener un melhor rendimiento del Tweeter, este deben ser localizzato en un eje a aproximadamente 4" pordeo bajo de la vista posterior.Selecciona la montura que requiere y use como una plantilla para taladrar los agujeros o de forma alternativa, si está utilizinguna almohadilla adhesiva, aseguresque que la superficie de montaje esta limpia con un limpiador libre de residuos y conecte el altozutilizingla almohadilla adhesiva.Conecte los cables a los terminalesde los altavoces.

TWEETER (Montaje Empotrado)

Asegürese de que tiene la profundidad adecuada para montar el Tweeter y corte un agujero de 50mm. Monte el soporte triturero con la abrazadora del resorte y presione a工程技术 de la parte posterior del agujero,.afteres fije la placal delantera a la placal posterior. Conecte los cables allos terminales de los altavoces.

CONTENIDOS

2 x Components de Altavoces de Phoenix Gold
2 x Tweeters Phoenix Gold con cableado
2x Rejillas de Altavoces Phoenix Gold
1 x Hardware de Montaja de Tweeters
1 x Tornillos de Montaje
1 x Manual de Nombre

NOTA

El Cable del Altavoz que ha sido incluido con el sistema de componente de altavoces connectara solamente el tweeter al altavoz, se necesita de cableado adicular del altavoz para conectar el Sistema de audio.

AVERTISSEMENT:

Los Sistemas de Audio können produir niveles de sonido por encima de los 135dB. La exposión continua a niveles de presión de sonido por encima de 100dB可能导致 perdida auditiva permanente. Por favor, manténgase al tanto de vehículos de emergencia:puesto que es posible que las sénfales de advertencia no sean eschuchadas.
