MANUAL DE USUARIO Z57CX PHOENIX GOLD
Diseño Bajo del Montaje - Altavoces de Agudos de Alto Perfil, con un diseño compacto de cesta para una instalación sencilla
Cono de Series Z - Material de Cono de Polipropileno de Alta Calidad para un Gran Sistema de Sonido
Caucho Butílico - Excelente durabilidad para un rendimiento prolongado y una mejor estabilidad del cono lateral
Altavoces de Agudos recubiertos de Ferrofluido - Permite el contacto térmico mejorado para una mayor fiabilidad y óptima amortiguación de la bobina de voz
| SPECIFICATION | Z4CX Z5CX Z65CX | ||
| Peak Power (watts) 120 Watts | 140 Watts 160 Watts | ||
| Rated Power (watts 30 Watts | 35 Watts 40 Watts | ||
| Frequency Response 99Hz-20KHz | 78Hz-20KHz 75Hz-20KHz | ||
| Impedance 4 Ohm 4 Ohm 4 | Ohm | ||
| Sensitivity 86dB 86dB 87dB | |||
| Cone Material Polypropylene | Polypropylene Polypropylene | ||
| Tweeter PEI | PEI | PEI | |
| Mounting Depth 43mm (1-11/16") | 44mm (1-3/4") | 46mm (1-13/16") | |
| Mounting Diameter | 103 mm (4-1/16") | 118mm (4-5/8") | 126mm (5") |
| Z46CX | Z57CX | Z69CX | |
| Peak Power (watts) 120 Watts | 140 Watts 220 Watts | ||
| Rated Power (watts) 30 Watts | 35 Watts 55 Watts | ||
| Frequency Response | 120Hz-20KHz | 71Hz-20KHz 85HZ-20KHz | |
| Impedance 4 Ohm 4 Ohm 4 | Ohm | ||
| Sensitivity 87dB 87dB 88dB | |||
| Cone Material Polypropylene | Polypropylene Polypropylene | ||
| Tweeter PEI | PEI | PEI | |
| Mounting Depth 50mm (2") | 56mm (2.25") | 70mm (2.75") | |
| Mounting Diameter | 142mm x 89mm(5.59" x 3.50") | 181mm x 128mm(7.12" x 5.04") | 155mm x 222mm(6.10" x 8.74") |
INSTALLATION GUIDELINES
| ESPECIFICACIÓN Z4CX Z5CX Z65CX | |||
| Potencia Máxima (Vatios) 120 Vatios 140 Vatios 160 Vatios | |||
| Potencia Nominal (Vatios) 30 W Vatios 35 Vatios 40 Vatios | |||
| Frecuencia de Respuesta 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz | |||
| Impedancia 4 Ohm 4 Ohm 4 Ohm | |||
| Sensibilidad 86dB 86dB 87dB | |||
| Material del Cono Polipropileno Polipropileno Polipropileno | |||
| Tweeter | PEI | PEI | PEI |
| Profundidad del Montaje | 43mm (1.69") | 44mm (1.75") | 46mm (1.81") |
| Diámetro del Montaje | 103 mm (4.05") | 118mm (4.64") | 126mm (4.96") |
| Z46CX | Z57CX | Z69CX | |
| Potencia Máxima (Vatios) 120 Vatios 140 Vatios 220 Vatios | |||
| Potencia Nominal (Vatios) | 30 Vatios 35 Vatios | 55 Vatios | |
| Frecuencia de Respuesta 120Hz-20KHz | 7 | Hz-20KHz 85HZ-20KHz | |
| Impedancia | 4 ohms | 4 ohms | 4 ohms |
| Sensibilidad 87dB 87dB 88dB | |||
| Material del Cono Polipropileno Polipropileno Polipropileno | |||
| Tweeter | PEI | PEI | PEI |
| Profundidad del Montaje | 50mm (2") | 56mm (2.25") | 70mm (2.75") |
| Diámetro del Montaje | 142mm x 89mm(5.59" x 3.50") | 181mm x 128mm(7.12" x 5.04") | 155mm x 222mm(6.10" x 8.74") |
GUÍA DE INSTALACIÓN
Asegúrese de que su sistema de audio está apagado antes de realizar cualquier conexión al amplificador, parlantes o fuente de energía. De no hacerlo, podría resultar en un daño permanente al sistema de audio. Cuando conecte los parlantes asegúrese de que el cable está protegido de entrar en contacto con objetos filosos y siempre utilice anillos de goma durante el cableado a través de paneles metálicos. Asegúrese de que todos los terminales y conexiones están protegidas del chasis del vehículo y de los demás ya que el no hacerlo podría resultar en un daño permanente en el sistema de audio.
Cuando conecte los parlantes a la fuente o a los amplificadores, asegúrese de conectar el cable de salida positivo y negativo de la unidad fuente al terminal correspondiente de los parlantes. Esto asegurará que el sistema de audio estará en fase.

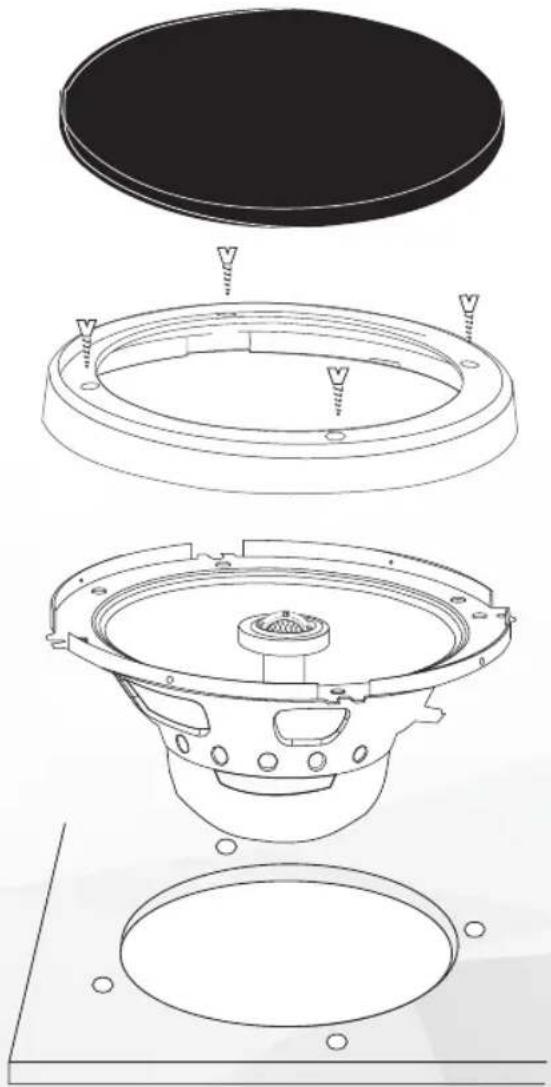

- Asegúrese de que hay suficiente espacio libre y profundidad para montar el altavoz.
- Utilice la plantilla suministrada para marcar y cortar el orificio de diámetro correcto.
- Perfore cuatro orificios para los tornillos de montaje.
- Separe la rejilla del marco.
- Inserte el altavoz y la rejilla, fije con los tornillos suministrados
- Complete la instalación sustituyendo la rejilla en el marco de la rejilla.
CONTENIDOS DE LA CAJA
2 x Altavoces Coaxiales Phoenix Gold
2 x Rejilas de Altavoces Phoenix Gold
1 x Plantilla de Montaje
8 x Tornillos para el Montaje
1 x Manual de Usuario
NOTA:
El cable del Altavoz no está incluido con ningún set de Parlantes Coaxiales de PHOENIX GOLD, por favor, utilice un cable de Altavoz ya existente en su vehículo o reemplácelo por un cable de Altavoz de mayor calidad.
PELIGRO
No taladre agujeros de montaje con el altavoz ya colocado, esto podría causar que las virutas provocadas de la perforación dañen la bobina de voz y anulará su garantía.
Los Sistemas de Audio pueden producir sonidos por encima de 135dB. La exposición continua a niveles de presión de sonido por encima de 100dN puede causar perdida auditiva permanente. Por favor, observe los vehículos de emergencia, puesto que las señales de advertencia pueden no ser escuchadas.
