Z65CS - Haut-parleur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Marque	Phoenix Gold
Modèle	Z65CS
Type de produit	Kit haut-parleur de composants 2 voies
Design	Faible profondeur, panier compact
Matériau du cône	Polypropylène de haute qualité (série Z)
Matériau de la suspension	Caoutchouc butyle
Type de tweeter	Fluides ferro de positionnement
Croisement interne	Intégré pour séparation des fréquences
Diamètre de perçage du tweeter (montage flush)	50 mm
Options de montage du tweeter	Montage en surface/angle ou encastré (flush)
Position recommandée du tweeter	Sur l'axe, environ 10 cm (4 pouces) sous le rétroviseur
Contenu de la boîte	2 haut-parleurs composants, 2 tweeters avec fils, 2 grilles, support de montage tweeter, gabarit de montage, 8 vis de montage, manuel d'utilisation
Type de câble fourni	Fil pour connexion tweeter au haut-parleur (câble additionnel requis pour liaison au système audio)
Niveau sonore maximal	Jusqu'à 135 dB en crête
Précautions de câblage	Utiliser des oeillets en caoutchouc pour traverser des panneaux métalliques ; protéger les fils des objets tranchants
Précautions d'installation	Ne pas percer les trous de montage avec le haut-parleur en place (risque d'endommagement de la bobine)
Mise en garde auditive	L'exposition continue à des niveaux >100 dB peut causer une perte auditive permanente
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs

FOIRE AUX QUESTIONS - Z65CS PHOENIX GOLD

Comment installer le tweeter en montage flush (encastré) ?

Assurez-vous d'avoir une profondeur suffisante, puis percez un trou de 50 mm. Insérez le support arrière avec la pince à dessort, appuyez sur la face arrière du trou, puis fixez la plaque frontale à la plaque arrière. Enfin, fixez les fils aux bornes du haut-parleur.

Quelle est la position recommandée pour le tweeter ?

Pour une performance optimale, le tweeter doit être situé sur l'axe à environ 4 pouces (10 cm) sous le rétroviseur.

Quel type de câble est fourni avec le kit Z65CS ?

Le kit fournit un fil pour connecter le tweeter au haut-parleur. Un câble additionnel de haut-parleur est nécessaire pour connecter l'ensemble au système audio (source ou amplificateur).

Puis-je percer les trous de montage avec le haut-parleur en place ?

Non, il est impératif de ne pas percer lorsque le haut-parleur est en place, car les copeaux de forage pourraient endommager la bobine et annuler la garantie.

Quels sont les niveaux sonores dangereux pour l'audition ?

Les systèmes audio peuvent produire des niveaux crête de 135 dB. Une exposition continue à des niveaux supérieurs à 100 dB peut provoquer une perte auditive permanente.

Comment connecter les haut-parleurs à l'amplificateur ?

Avant tout raccordement, éteignez le système audio. Connectez le fil de sortie positif et négatif de l'amplificateur aux bornes correspondantes du haut-parleur pour assurer une mise en phase correcte.

Que faire si la notice n'est pas disponible dans ma langue ?

Sur la page de la notice, vous pouvez choisir une langue et fournir votre adresse email pour recevoir une version traduite spécifiquement.

Quel entretien est recommandé pour les haut-parleurs Z65CS ?

Nettoyez les haut-parleurs avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager les matériaux.

Quelle est la garantie du produit ?

La garantie est généralement assurée par le revendeur ou le fabricant. Consultez les conditions de vente ou le manuel pour plus de détails.

Puis-je utiliser ces haut-parleurs avec n'importe quel amplificateur ?

Oui, mais assurez-vous que l'impédance des haut-parleurs est compatible avec celle de l'amplificateur (généralement 4 ohms). Respectez les puissances nominales pour éviter tout dommage.

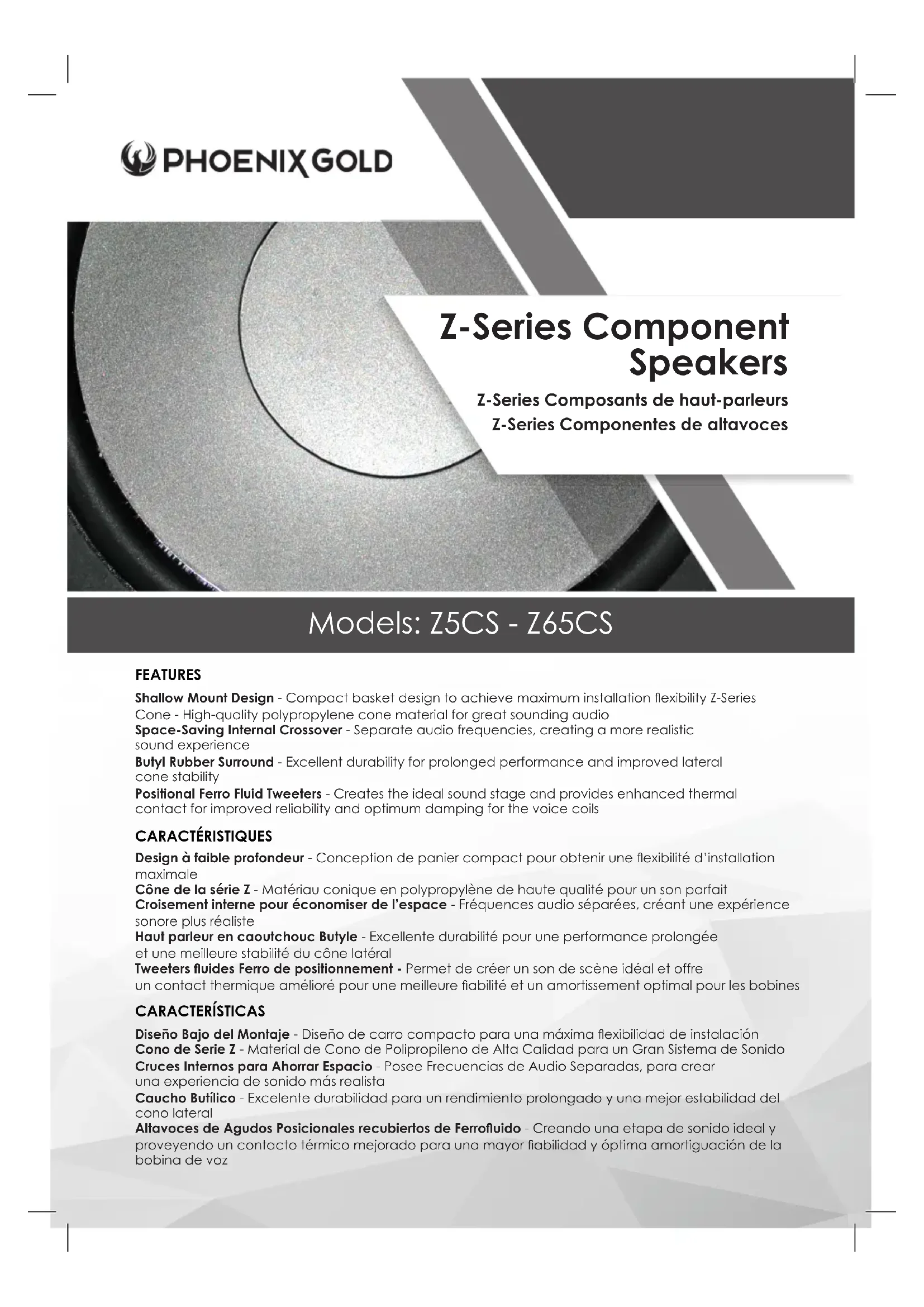

MODE D'EMPLOI Z65CS PHOENIX GOLD

Design à faible profondeur - Conception de panier compact pour obtenir une flexibilité d'installation maximale

Cone de la série Z - Matériau conique en polypropylene de haute qualité pour un son parfait
Croisement interne pour économiser de l'espace - Fréquences audio séparées, créé une expérience
sonore plus réalisée

Haut parleur en caoutchouc Butyle - Excellente durabilité pour une performance prolongée et une(Meilleure)stabilite du cône létalé

Tweeters fluides Ferro de positionnement - Permet de creator un son de scène idéal et offre un contact thermique amélioré pour une meilleure fiabilité et un amortissement optimal pour les bobines

CHARACTERISTICAS

fixations des composants

dimensions des tweeter

Assurez-vous que le système audio soit eteint avant de faire des raccordements a l'amplificateur, aux haut-parleurs ou a l'unité source. L'omission de la mise hors tension peut entrainer des dommages permanents au systeme audio.

Lors du cablage des haut-parleurs, assurez-vous que le fil soit protégé contre les objets tranchants et utilisez toujours des oeillets en caoutchouc lors du cablage à travers des panneaux métalliques. Vérifie que tous les terminaux et raccordements soient protégés du chassis du vehicule et les uns des autres. L'omission pourrait entraîner des dommages permanents au système audio. Lorsque vous connectez des haut-parleurs à l'unité source ou à l'amplificateur, raccordez le fil de sortie positif et négatif de l'unité source aux bornes de haut-parleur correspondantes. Cela garantira que le système audio soit en phase.

1. Veillez à ce qu'il y ait suffisamment de dégagement et de profondeur pour que le haut-parleur soit monté.
2. Utilisez le gabarit fourni pour marquer et coupez le trou au diametre adequat.
3. Percez quatre trous pour les vis de montage.
4. Séparez la grille du chassin
5. Insérez le haut-parleur et la grille et fixez-le avec les vis fournies
6. Terminate l'installation en remplaçant la grille dans le chassin de la grille.

AVENTISSEMENT

Ne percez pas de trous de montage si le haut-parleur est en place. Cela pourrait permettre aux copeaux de forage d'endommager la bobine de voix et annulerait votre garantie.

TWEETER (Surface/Angle de montage)

Pour obtenir la meilleure performance du tweeter, ce dernier doit être situé sur l'axe à environ 4" au-dessous du rétroviseur." Sélectionnez le montage dont vous avez besoin et utilisez-le comme gabarit pour percer les trous permettant le montage. Si l'utilisation d'un tampon adhésiF permit d'assurer que la surface de montage est propre, nettoyez-le avec un nettoyant exempt de résidus et fixez l'enceinte à l'aide du tampon adhésiF. Fixez les fils aux bornes du haut-parleur.

TWEETER (Montage Flush)

Assurez-vous de désposer d'une profondeur suffisante pour monter le tweeter et couper un trou de 50 mm. Installes le montage arriere avec la pince à dessort et appuyez sur la face arriere du trou, puis fixez la plaque frontale à la plaque arriere. Fixez les fils aux bornes du haut-parleur.

CONTENU DE LA BOITE

2 x Phoenix Gold Component haut-parleurs
2 x Tweeters avec fils Phoenix Gold
2 x Grilles de haut-parleurs Phoenix Gold
Ix support de montage du tweeter
1xmodele demontage
8 x vis de montage
1 x Manuel d'utilisation

NOTE

Le fil du haut-parleur fourni avec le système de composants d'enceintes ne connecte que le tweeter au haut-parleur, un cable additionnel de haut-parleur sera nécessaire pour se connecter au système audio.

AVERTISSEMENT:

Les systèmes audio peuvent produit des niveaux sonores sur crête à 135dB. L'exposition continue à des niveaux de pression acoustique à 100dB peut provoquer une perte auditive permanente. Veuillez surveiller les vehicules d'urgence car les signaux d'alertissement ne peuvent pas été écoulés.
