Acaba de adquirir una pinza amperimétrica de la série "C1XX" y le agradecemos su confianza.

Para obtener el mejor rendimiento de su aparato :

■ lea atentamente estas instrucciones de servicio,
■ respetar las precauciones usuales mencionadas en ellas.

Significado del símbolo

Atención ! Consulte el manual de instrucciones antes de utilizar el aparato. Las instrucciones que en el presente manual van precedidas de este símbolo avisan sobre riesgo de accidente y de los consiguientes perjuicios para personas y objetos en caso de no cumplirse las normas indicadas.

Significado del símbolo

Este aparato está protegido mediante aislamiento doble o aislamiento reforzado. No precisa conexión al borne de tierra para garantizar la seguridad eléctrica.

Significado del símbolo

Pinza equipada en salida con un limitador electrónico que garantiza la protección contra las sobretensiones provocadas por abertura accidental del circuito secundario de la pinza : 30 V pico máx.

■ Significado del símbolo III Esta pinza, de categoría de sobretensión III y de grado de polución 2, responde a las exigencias de fiabilidad y de disponibilidad estrictas para instalaciones fijas industriales y domésticas (véase IEC 664-1).

⚠️ PRECAUCIONES DE EMPLEO ⚠️

No medir corrientes superiores a 1200 A y limitar el tiempo de utilización por encima de 1000 A (véase 4.4.1 Sobrecargas y 4.4.2 Frecuencias).
No utilizar en conductores no aislados cuyo potencial sea superior a 600 V en relación a tierra y categoría de sobretensión superior a III.
■ Respete las condiciones ambientales (véase 4.4.3).
■ Mantener el entrehierro en perfecto estado de limpieza (véase 5.1 Mantenimiento).

GARANTIA

Nuestra garantía se aplica, salvo estipulación contraria, durante los 24 meses siguientes a la puesta a disposición del material (extracto de nuestras Conditiones Generale de Venta, comunicadas sobre demande).

INDICE

1. PRESENTACION....31
2. DESCRIPTION....31
3. UTILIZACIÓN ....32
4. CARACTERISTICAS ....32

4.1. CONDICIONES DE REFERENCIA....32
4.2. ESPECIFICACIONES Y REFERENCIAS PARA CURSAR PEDIDO ....32
4.3. PRECISION Y DESFASE (en las condiciones de referencia)....33
4.4. CONDICIONES DE UTILIZACIÓN ....34
4.5. DIMENSIONES Y PESO 35
4.6. CONFORMIDAD CON LAS NORMAS INTERNACIONALES 36

1. ANNEXE / APPENDIX / ANHANG / ALLEGATI / ANEXO ....37

1. PRESENTACION

Las pinzas de la serie "C1XX" se destinan a la medida de corrientes alternas, en las instalaciones de pequeñas y medianas potencias, de 0,1Aa1200A\~(óa partirde 1mA\~paradeterminados modelos. Véase4. Características). Pueden utilizarse para todo tipo de multímetro, vatímetro, registrador u osciloscopio para la C160. Según el modelo (Véase 4.2): salida mono o multicalibre, en corriente alterna o tensión alterna. Cuentan con un aislamiento doble o aislamiento reforzado y cumplen las normas internacionales, concretamente la EN 61010-2-032 "pinzas amperimétricas". (Véase 4.6).

2. DESCRIPTION

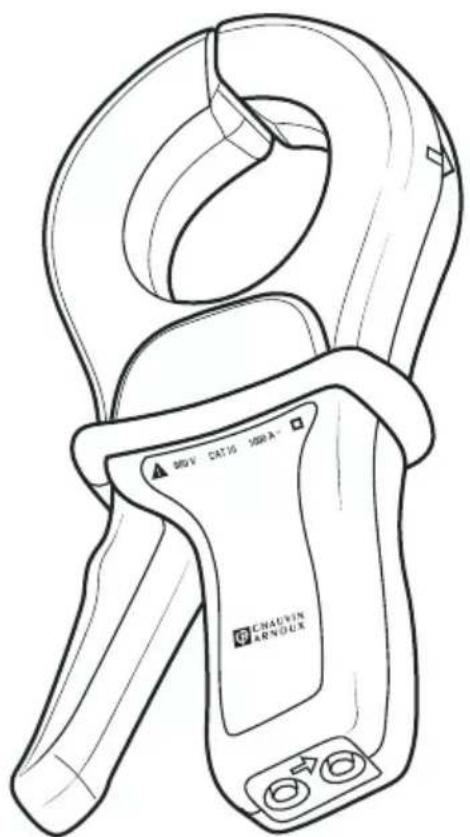

(Véase esquema en 6. Anexo).

① Salida bornas ∅ 4 mm o cable (según modelo) : longitud del cable 1,50 m y 2 m para el modelo C160.
② Conmutador de relación para modelos multicalibre.
③ La flecha en relieve en la parte superior de la carcasa indica el sentido de la corriente. Se considera que la corriente circula en el sentido positivo cuando circula del productor de corriente hacia el consumidor de corriente. Esta orientación de la pinza es necesaria cuando se realiza una medida de potencia (medida de corriente paralelamente a la tensión).

3. UTILIZACIÓN

De 1000 a 1200 A, limitar el tiempo de utilización : 15 minutos de funcionamiento y 30 minutos de parada. Para el modelo C100, no protegido en salida mediante limitador, no encerrar un conductor antes de conectar la pinza al aparato de medida asociado. Del mismo modo, no ha de desconectarse la pinza del aparato de medida cuando la pinza encierre el cable.

■ Antes de conectar la pinza al multímetro, verificar que este último disponga de un calibre adecuado.
■ Abrir las mordazas y encerrar el cable por el que corre la corriente que ha de medirse. Centrar de la mejor manera posible el cable en las mordazas. Respetar el sentido de la flecha si lo precisa la aplicación.
Para leer la medida, aplicar el coeficiente de lectura adecuado (Véase 4.2 "Relación entrada/salida").

NB : para los modelos multicalibre, seleccionar la relación que ofrezca la mejor resolución y precisión.

4. CARACTERISTICAS

4.1. CONDICIONES DE REFERENCIA

■ Temperatura : +20... +26°C
■ Indice de humedad : 20... 75% HR
■ Conductor centrado en las mordazas
■ Corriente sinusoidal : 48... 65 Hz.
■ Factor de distorsión : < 1%
■ Corriente continua : ausencia

■ Campo magnético continuo : campo terrestre (< 40 A/m).

■ Campo magnético alterno : ausencia

■ Proximidad de conductores exteriores : ausencia de corriente.

■ Impedancia del aparato de medida

4.2. ESPECIFICACIONES Y REFERENCIAS PARA CURSAR PEDIDO

Modelo

Amplitud de medida nominal

Relación entrada/salida

Conexión

Salida protegida contra sobretensión

Salida corriente alterna

C100	100 mA ... 1000 A	1 mA~/1 A	Bornas	Non
C102			Bornas	30 Vpico máx
C112	1 mA ... 1000 A
C103	100 mA ... 1000 A	1 mA~/1 A	Cable
C113	1 mA ... 1000 A
C122	1 A ... 1000 A	5 mA~/1 A~	Bornas
C148	1 A ... 1000 A	5 mA~/1 A~10 mA~/1 A~20 mA~/1 A~	Bornas

Modelo

Amplitud de medida nominal

Relación entrada/salida

Conexión

Salida tensión alterna

C106 10	0 mA ... 1000 A	1 mV~/1 A~ Bornas
C116 1	mA ... 1000 A
C107 10	0 mA ... 1000 A	1 mV~/1 A Cable
C117 1	mA ... 1000 A
C160	1 A ... 1000 A100 mA ... 100 A100 mA ... 10 A	1 mV~/1 A~10 mV~/1 A~100 mV~/1 A~	CableBNC
C173	1 A ... 1000 A100 mA ... 100 A10 mA ... 10 A1 mA ... 1 A	1 mV~/1 A~10 mV~/1 A~100 mV~/1 A~1000 mV~/1 A~	Cable

4.3. PRECISION Y DESFASE (en las condiciones de referencia)

■ C100 / C102 / C103 / C106 / C107 : calibre 1000 A

Intensidad en A~ 0,1	... 10 A 10 A 50	A 200 A 1000	... 1200 A
Error intrínseco (1)	≤3% (3)	≤3%	≤1,5%	≤0,75%	≤0,5%
Desfase	(2)	≤3°	≤1,5°	≤0,75°	≤0,5°

(1) En % de la señal de salida
(2) No especificado
(3) + 0,1 mA para C100 / C102 / C103 ó + 0,1 mV para C106 / C107
(4) + 5 μA para C112 / C113 ó + 5 μV para C116 / C117

(5) + 3 μA para C112 / C113 ó + 3 μV para C116 / C117
(6) + 0.5 mA
(7) + 1 mA
(8) + 2 mA

■ C160 : calibre 1000 A (2000 A pico máx.)

Intensidad en A~ 1 ...	50 A 50 ... 200 A 2	00 ... 1000 A 1000 ...	1200 A
Error intrínseco (1)	≤ 1% + 1 mV
Desfase (2)		≤ 3^ ≤ 2^ ≤ 1^

C160 : calibre 100 A (300 A pico máx.)

Intensidad en A~ 0,1	... 5 A 5 ... 20 A 20	.. 100 A 100 ... 120	A
Error intrínseco (1)	≤ 2% + 5 mV
Desfase (2)		≤ 15° ≤ 10° ≤5°

C160 : calibre 10 A (30 A pico máx.)

Intensidad en A~ 0,1	... 0,5 A 0,5 ... 2 A 2	... 10 A 10 ... 12 A
Error intrínseco (1)	≤ 3% + 10 mV
Desfase (2) (2)			≤ 15^ ≤ 15^

(1) En % de la señal de salida

(2) No especificado

(1) En % de la señal de salida

(5) No especificado

4.4. CONDICIONES DE UTILIZACIÓN

Las pinzas “C100” han de utilizar las siguientes condiciones para satisfacer la seguridad del usuario y los rendimientos metrológicos.

4.4.1. SOBRECARGES

■ Limitar el tiempo de utilización por encima de 1000 A.

Intensidad	I ≤ 1000 A	1000 A < I ≤ 1200 A
Funcionamiento Permanente (1) 15 min de funcionamiento y 30 min de parada

(1) Con una frecuencia F ≤ 1 kHz excepto para C173

C173 con frecuencia ≤ 500 Hz :

• permanente hasta 800 A
• permanente hasta 1000 A para una temperatura ≤ 40 °C
• 15 min. de funcionamiento 30 min. de parada para 1000 A < I < 1200 A

4.4.2. FRECUENCIA

■ C100 / C102 / C103 / C106 / C107 / C112 / C113 / C116 / C117 / C122 :

• Utilización : 30 Hz a 5 kHz
• Limitación de la corriente por encima de 1 kHz según la fórmula :

$$ I \text { permanent } = \frac {1 0 0 0 \mathrm{A}}{\mathrm{f} (\mathrm{enkHz})} $$

C148 :

- Utilización : 48 Hz a 1 kHz

C160 :

• Utilización : 10 Hz a 100 kHz (-3 dB de 50 kHz a 100 kHz)
• Limitación de la corriente por encima de 1 kHz según la fórmula :

$$ I \text { permanent } = \frac {1 0 0 0 \mathrm{A}}{\mathrm{f} (\mathrm{enkHz})} $$

C173:

• Utilización : 10 Hz a 1 kHz para el calibre 1000 A 10 Hz a 3 kHz para los otros calibres
• Limitación de la corriente por encima de 500 Hz según la fórmula :

$$ I \text { permanent } = \frac {1 0 0 0 \mathrm{A}}{2 \times f (\mathrm{en} \mathrm{kHz})} $$

4.4.3. CONDICIONES AMBIENTALES

■ Utilización en interiores
■ Altitud : : ≤ 2000 m
■ Condiciones climáticas : de -10 a +55 °C y HR < 85%
■ No exponer a chorro de agua

4.5. DIMENSIONES Y PESO

■ Dimensiones (sin accesorios) : 216 x 111 x 45 mm
■ Peso : 550 g aprox.
■ Abertura de las mordazas : 53 mm
■ Altura de las mordazas abiertas : 139 mm
■ Capacidad de encierre máx. : cable ∅ 52 mm ó 1 barra 5 x 5 mm ó 4 barras 30 x 5 mm

4.6. CONFORMIDAD CON LAS NORMAS INTERNACIONALES

4.6.1. SEGURIDAD ELÉCTRICA (SEGÚN EN 61010-1 Y EN 61010-2-032)

■ Doble aislamiento
■ Grado de polución 2
■ 600 V - Categoría de instalación III

4.6.2. COMPATIBILIDAD ELECTROMAGNETICA DE ACUERDO CON CE

■ Emisión e inmunidad en medio industrial según EN61326-1.

4.6.3. PROTECCIONAES MECÁNICAS

- Indice de protección IP40 (según EN60529) con las mordazas cerradas e IP30 mordazas abiertas.

4.6.4. AUTOEXTINGUIBILIDAD

■ Mordazas y carcasa : V0 (según UL 94)
