Tipo de producto	Timbre de puerta inalámbrico
Marca	Honeywell
Modelo	RCWL251A (serie RCWL35)
Alimentación del timbre (emisor)	1 pila CR2032 (incluida)
Alimentación del carillón (receptor)	4 pilas alcalinas LR14 (tamaño C) (no incluidas)
Alcance (a cielo abierto)	140 metros
Frecuencia RF	916,8 MHz (Estados Unidos)
Nivel sonoro	90 dBA a 1 metro
Volumen ajustable	Sí, 3 niveles
Melodías	Varias melodías seleccionables
Resistencia a la lluvia (timbre)	Sí, cumple con UL1598
Temperatura de funcionamiento (carillón)	0°C a 40°C
Temperatura de funcionamiento (timbre)	-10°C a 40°C
Duración de las pilas (5 activaciones/día)	Timbre: 18 meses; Carillón: 12 meses
Número de timbres asociables	Hasta 4 (según los iconos)
Función de recordatorio	Sí (pulsación corta en el botón de programación)
Instalación	De pared, con tornillos o almohadilla adhesiva incluida
Garantía	1 año

Preguntas frecuentes - RCWL251A HONEYWELL

¿Cómo instalar el timbre RCWL251A?

Instale primero la pila CR2032 en el timbre. Monte la placa trasera en la pared con los tornillos o la almohadilla adhesiva incluida. Cierre la tapa. Para el carillón, inserte 4 pilas LR14 (tamaño C) y fije la base a la pared. Pruebe presionando el timbre.

¿Cómo cambiar la melodía del carillón?

Presione el timbre; el carillón reproduce la melodía actual. Mientras el icono LED parpadea, presione brevemente el botón de melodía. Presione nuevamente para recorrer las melodías. La última reproducida se memorizará cuando el icono deje de parpadear.

¿Puedo agregar un segundo timbre?

Sí, puede asociar hasta 4 timbres. Mantenga presionado el botón de programación hasta que se encienda el icono deseado, luego suelte. Accione el nuevo timbre; el carillón emitirá una melodía y el icono parpadeará para confirmar.

¿Qué hacer si el carillón no suena?

Verifique que el volumen no esté al mínimo. Asegúrese de que las pilas estén bien instaladas (polaridad correcta) y sean de tipo alcalino LR14. Verifique el alcance: aleje el carillón de estructuras metálicas. Si el problema persiste, reprograme el timbre.

¿Por qué se reduce el alcance?

Las paredes gruesas, las estructuras metálicas (marcos de ventanas, puertas de PVC-U) y las interferencias de radio pueden reducir el alcance. Evite montar el timbre o el carillón sobre metal. Las pilas débiles también reducen el alcance; reemplácelas cada 12 a 18 meses.

¿Cómo desprogramar un timbre?

Mantenga presionado el botón de programación hasta que se encienda el icono del timbre a eliminar, luego suelte. Presione simultáneamente los botones de programación y melodía hasta escuchar un pitido.

¿Qué significa el parpadeo del LED amarillo?

Un LED amarillo que parpadea cada 5 segundos indica que las pilas del carillón están bajas. Reemplace las 4 pilas LR14 por pilas alcalinas nuevas.

El timbre parece no funcionar en tiempo de lluvia, ¿es normal?

El timbre está diseñado para resistir la lluvia (cumple con UL1598). Asegúrese de que la tapa esté bien cerrada. Si entra agua, séquelo y verifique la junta. No instale el carillón en el exterior.

¿Qué tipo de pilas usar para el carillón?

Utilice únicamente pilas alcalinas de tipo LR14 (tamaño C). No use pilas recargables, ya que su voltaje más bajo puede afectar el funcionamiento.

¿Puedo pintar el carillón?

Sí, la tapa del carillón se puede pintar. Retire los cuatro tornillos para desmontarla, aplique la pintura, tinte o barniz según las instrucciones del fabricante, luego vuelva a colocar los tornillos.

MANUAL DE USUARIO RCWL251A HONEYWELL

Manual de instrucciones

RCWL35 Serie

RCWL35N, RCWL3501A, RCWL3502A, RCWL3503A, RCWL3504A, RCWL3505A, RCWL3506A Campanilla decorativa y pulsador sin cables

Manual de instrucciones

Índice

Seguridad 34

Verificación del contenido del empaque ...34

Abra el pulsador del timbre .....35

Coloque la batería del pulsador .....35

Abra la campanilla ....35

Coloque la batería de la campanilla .....35

Pruebe los kits 36

Control de volumen ....37

Cambie melodías ....37

Añada el nuevo pulsador ....38

Desprograme 38

Función de memoria ....38

Montaje de la campanilla ....39

Pinte la cubierta de madera ....40

Especificaciones ....41

Localización y solución de problemas ...42

Desecho y reciclado ....44

Garantía 44

Declaración 45

69-2115EFS-05 32

RCWL35 Serie

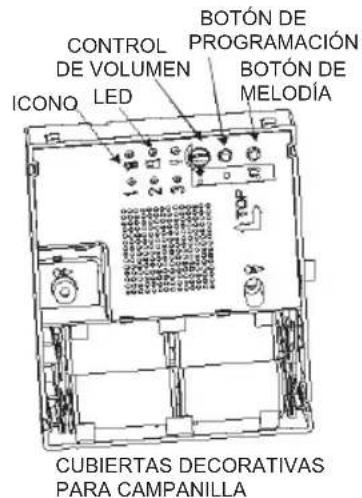

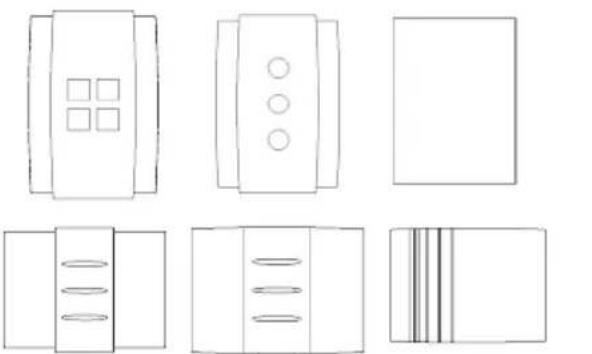

CUBIERTAS DECORATIVAS PARA CAMPANILLA

CUBIERTAS DECORATIVAS PARA CAMPANILLA

Compatible con el pulsador inalámbrico decorativo, convertidor, detector de movimiento y contacto de puerta. (Serie modelo No. RPWL30XXX, y RCA901N y RCA902N.)

33 69-2115EFS-05

Manual de instrucciones

Seguridad

Antes de proceder con la instalación, por favor observe las siguientes advertencias sobre seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc. .
• Antes de taladrar agujeros en las paredes, revise si hay cables de electricidad o tuberías de agua ocultos. El uso de un localizador de cables/tuberías puede ser aconsejable si tiene dudas.

Campanillas decorativas y pulsador sin cables

Verificación del contenido del empaque

• Campanilla
• Pulsador del timbre (únicamente para el kit de campanilla)
• CR2032 batería para el pulsador del timbre (únicamente para el kit de campanilla)
• 2 tornillos de fijación por pulsador (únicamente para el kit de campanilla)

• 2 tornillos de fijación por campanilla

• Enchufes de pared

• Almohadilla adhesiva (únicamente para el kit de campanilla)

Necesitará:

• Un destornillador de cruceta de 4 mm
• Destornillador pequeño de hoja plana
• Un taladro de 6 mm para mampostería
  • 4 baterías alcalinas LR14 'C'

69-2115EFS-05 34

Guía de instalación

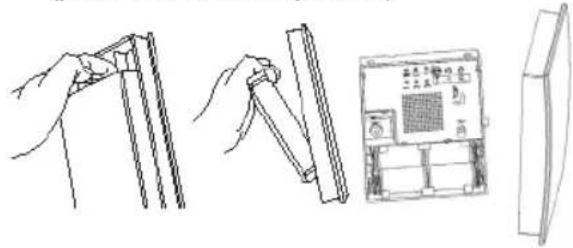

1. Abra el pulsador del timbre e inserte las baterías (CR2032).
2. Abra la cubierta de la campanilla (para kits de campanilla)

1. Inserte las baterías de la campanilla (LR14 tamaño C).

Manual de instrucciones

Instalación

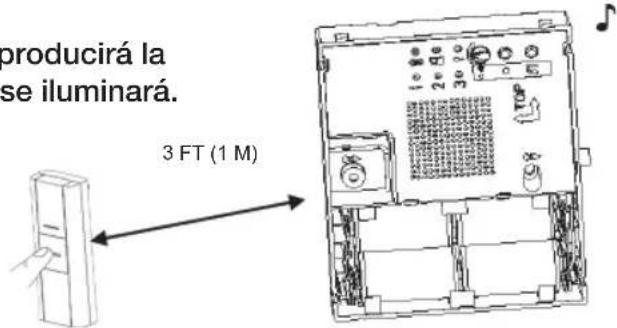

1. Accione el pulsador. La campanilla reproducirá la melodía pre-establecida. El 1er icono se iluminará.

Nota: El pulsador de timbre (si se suministra) está preprogramado para operar con la campanilla.

69-2115EFS-05 36

69-2115EFS_C.indd 36 12/17/2007 2:23:59 PM

Instalación

1. Para regular el volumen


37 69-2115EFS-05

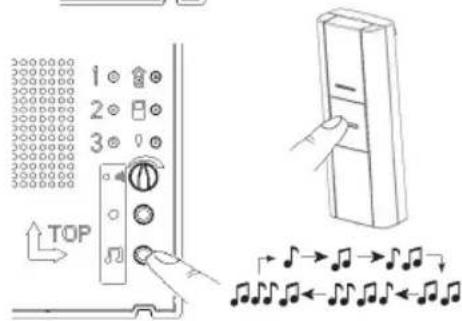

1. Para cambiar melodías

Presione el botón pulsador, la campanilla reproducirá la melodía, mientras el icono esté destellando en la campanilla, presione y suelte el botón de melodía 🎥presione 🎥suelte el botón nuevamente para alternar a través de las melodías disponibles hasta que llegue a la melodía que desea reproducir. La última melodía reproducida se almacenará después de que el icono deje de destellar. Para confirmar, presione el botón pulsador y la campanilla reproducirá la melodía que usted desea.

Manual de instrucciones

Instalación

1. Para añadir un nuevo pulsador / reprogramar Presione y sostenga el botón de programación ●. Los iconos se iluminarán en secuencia. Suelte el botón de programación cuando el icono que elija se ilumine. Accione su nuevo pulsador y la campanilla reproducirá la melodía, el icono destellará. Para cambiar la melodía, refiérase al paso 6.

2. Procedimiento de desprogramación Si desea retirar un pulsador de la memoria de la campanilla: Presione y sostenga el botón de programación ●. Cada icono se iluminará uno por uno. Cuando el icono asociado con el pulsador que desea desprogramar se ilumina, suelte el botón. Luego presione y sostenga tanto el botón ● como el hasta que se escuche el sonido de un “tono”.

3. Función de memoria Una presión breve del botón de programación ● hará destellar el último icono que se utilizó.

69-2115EFS-05 38

Instalación

1. Monte la cubierta posterior en la pared, utilizando los tornillos que se suministran / la almohadilla adhesiva. Cierre la cubierta.

Nota: Antes de la instalación final regule la distancia y la posición entre el pulsador y la campanilla para optimizar la campanilla en su ambiente. Las paredes gruesas y el metal pueden disminuir el alcance.

Tipo de pared Disminución del rango
Pared de tabiques divisorios con revestimiento seco	10–30%
Pared con hilera sencilla de ladrillos	20–40%
Pared con hilera doble de ladrillos	30–70%
Panel de metal/radiador 90–100%

39 69-2115EFS-05

Manual de instrucciones

Instalación

1. Monte la campanilla Los agujeros de montaje están marcados con el símbolo de un tornillo. Enganche la cubierta frontal.
2. Únicamente para cubiertas que puedan mancharsea Elija la pintura, tinte o barniz y

luego aplíquelo a la cubierta. Siga las instrucciones del fabricante para aplicar la pintura/barniz. Es posible desatornillar 4 tornillos que se ilustran más abajo para pintar. ¡Asegúrese de atornillar nuevamente con los mismos tornillos que se suministran! Una vez terminado, engánchela a la base como en el paso 11.

Especificación Campanilla Pulsador del timbre
Temperatura de funcionamiento	32°F to 104°F0°C to 40°C	14°F to 104°F-10°C to 40°C
Frecuencia RF - US 916.8 MHz 916.8 MHz
Alcance (campo abierto) 450 ft. (140 m)
Nivel de sonido (promedio) 90dBA a 3 ft. (1 m) -
Potencia RF - <1mW
Tipo de batería LR14 (C size) CR2032
Vida de la batería(5 activaciones por día)	12 meses	18 meses
A prueba de lluvia	- Pasa la prueba de lluviaUL1598

41 69-2115EFS-05

Manual de instrucciones

Localización y solución de problemas

Se escucha un "tono" en la modalidad de aprendizaje...

• El pulsador que está programando ya ha sido programado por la campanilla.
• Si desea cambiar el icono relacionado con el pulsador, utilice el procedimiento de desprogramación, luego programe el pulsador nuevamente.

Se escuchan dos "tonos" después del sonido normal de la campanilla...

- Esto indica que la batería del pulsador del timbre que activa la campanilla está baja. Coloque una nueva batería tipo CR2032.

Cuando se acciona el pulsador del timbre, la luz ámbar de confirmación no se enciende, o se enciende únicamente por poco tiempo...

- En condiciones normales de funcionamiento, la luz ámbar se encenderá durante 1 segundo. Cuando la batería está débil, la luz se encenderá únicamente por poco tiempo. Coloque una nueva batería tipo CR2032.

La campanilla no funciona...

• Verifique que las baterías sean del tipo adecuado, LR6 'AA' Use baterías alcalinas únicamente.
• Verifique que las baterías estén colocadas adecuadamente. (Que la polaridad no sea incorrecta).

69-2115EFS-05 42

Localización y solución de problemas

• La campanilla podría estar fuera del área de alcance del pulsador del timbre. Pruebe la campanilla en un lugar diferente.
• La campanilla podría no haber memorizado la identidad del pulsador del timbre. Siga el procedimiento de programación.

La campanilla no suena...

- Verifique que el control de volumen no esté en la posición mínima.

Se ha reducido el alcance...

• Las estructuras metálicas, incluyendo los marcos de puerta uPVC pueden disminuir el alcance del producto. Evite montar el pulsador o la campanilla en estructuras metálicas o cerca de ellas.
• Otros equipos pueden ocasionar interferencia de radio que afecte su campanilla.
• Las paredes y los techos disminuyen el alcance.
• Las baterías con poca carga disminuyen el alcance. Cambie cada 12 – 18 meses. En temperaturas frías (inferiores a 5°C), las baterías podrían necesitar reemplazarse con mayor frecuencia.

La luz ámbar destella...

- Cuando la batería de la campanilla está baja, una luz ámbar destellará cada 5 segundos. Coloque nuevas baterías en la campanilla, tipo LR6 'AA'. Use baterías alcalinas únicamente.

43 69-2115EFS-05

Manual de instrucciones

Desecho y reciclaje

Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los desechos domésticos. Por favor recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.

Garantía

Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos legales. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1-800-468-1502.

69-2115EFS-05 44

RCWL35 Serie

Declaración

Honeywell por la presente declara que este producto cumple con la Parte 15 de las regulaciones FCC y las normas industriales de Canadá.

El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no debe causar interferencia nociva, y
(2) Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.

Precaución:

Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del acatamiento a las regulaciones podrían anular la autoridad del usuario para operar el equipo.

45 69-2115EFS-05
