M162C - Vocero Rockford Fosgate - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de 2 vías
Marca	Rockford Fosgate
Modelo	M162C
Diámetro del altavoz	16,5 cm (6,5 pulgadas)
Potencia admisible (RMS)	50 Watts
Potencia máxima (pico)	100 Watts
Impedancia	4 Ohmios
Respuesta en frecuencia	50 Hz - 20 kHz
Profundidad de montaje	55 mm
Diámetro de corte	145 mm
Filtro pasivo incluido	Sí, con ajuste de nivel del tweeter (0 dB / -3 dB)
Bi-amplificación posible	Sí, mediante puentes en el filtro
Protección del tweeter	Bombilla reemplazable 12V/10W
Material de la membrana	Polipropileno con cono de inyección
Tipo de tweeter	De cúpula de seda
Peso (por altavoz)	1,5 kg
Temperatura de funcionamiento	-20°C a 60°C
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos químicos.
Garantía	1 año (altavoces)
Piezas de repuesto disponibles	Sí, bombilla de protección, rejillas, tornillos
Reparabilidad	Reparación por centro autorizado Rockford Fosgate

Preguntas frecuentes - M162C Rockford Fosgate

¿Cuál es la potencia RMS del altavoz M162C?

La potencia RMS es de 50 Watts, con una potencia máxima de 100 Watts.

¿Puedo bi-amplificar este altavoz?

Sí, el filtro pasivo incluido permite la bi-amplificación. Mueva los puentes de la posición Normal a Bi-amp y conecte las salidas del amplificador a las entradas W (woofer) y T (tweeter) del filtro.

¿Cómo ajustar el nivel del tweeter?

El filtro dispone de un control de nivel del tweeter: posición 0 dB para una amplitud igual, posición -3 dB para reducir la amplitud del tweeter en 3 dB respecto al medio.

¿Qué hacer si se funde la bombilla de protección del tweeter?

Retire la bombilla fundida y reemplácela por una nueva de tipo 12 voltios, 10 vatios en los clips de sujeción.

¿Cuáles son las precauciones de seguridad durante la instalación?

Desconecte el borne negativo de la batería antes de cualquier intervención. Evite perforar el tanque de gasolina, las tuberías de freno o el cableado eléctrico. Utilice anillos de protección para los cables que atraviesan el metal.

¿Cuál es el diámetro de corte necesario para la instalación?

El diámetro de corte es de 145 mm. Consulte las especificaciones técnicas para el agujero exacto.

¿Cómo cablear el tweeter al filtro pasivo?

Siga las ilustraciones del manual para el cableado. Respete imperativamente la polaridad de los altavoces (+ y -).

¿Por qué no hay sonido de los altavoces?

Verifique las conexiones de los cables, el estado del amplificador, posibles cortocircuitos, y si los altavoces están dañados. Use un voltímetro-ohmímetro para probar.

¿Cómo puedo obtener una imagen estéreo óptima?

Coloque el tweeter a menos de 5 cm del altavoz de medio alineado verticalmente, o a más de 18 cm para evitar interferencias. Evite la alineación horizontal.

¿Qué herramientas son necesarias para la instalación?

Un voltímetro-ohmímetro, un destornillador Phillips n°2, una llave de borne de batería, un taladro, tubo termorretráctil, un pelacables, unos alicates de crimpar y un cortacables.

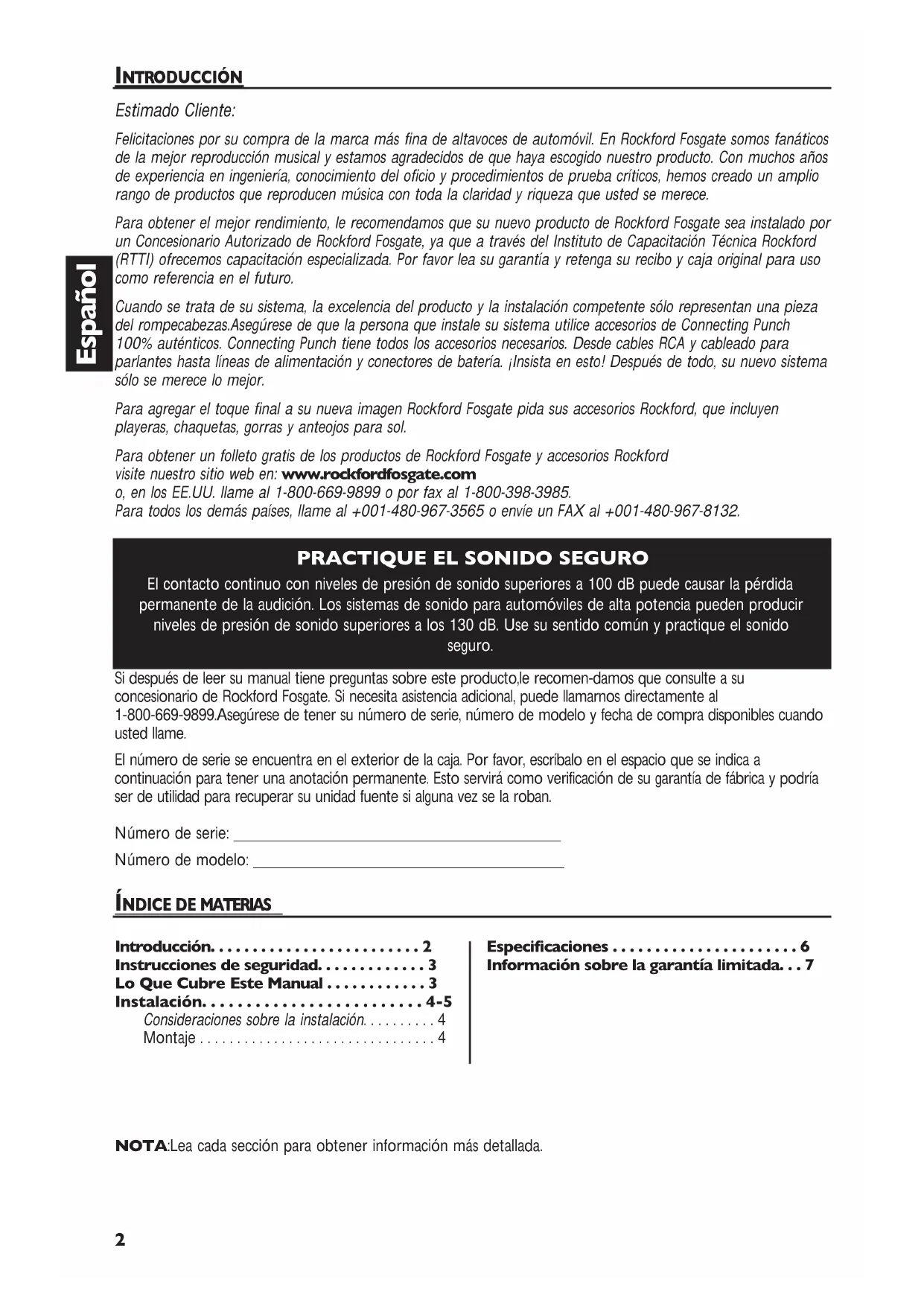

MANUAL DE USUARIO M162C Rockford Fosgate

Felicitaciones por su compra de lamarca más fina de altavoces de automóvil. En Rockford Fosgate somos fanáticos de la mejor reproducción musical y estamos agradecidos de que haya escogido nuestro producto. Con muchos años de experiencia en ingeniería, conocimiento del oficio y procedimientos de prueba críticos, hemos創造 un amplío rango de produits que reproduce música con toda la claridad y riqueza que usté se merece.

Para Obtener el mejor rendimiento, le recomendamos que su nuevo producto de Rockford Fosgate sea instalado por un Concesionario Autorizo de Rockford Fosgate, ya que a工程技术 del Instituto de Capacitatacion Tecnica Rockford (RTTI) ofrecemos capacitacion especializada. Por favor lea su garantia y retenga su recibo y caja original para uso como referencia en el futuro.

Cuando se tratate de suSYSTEMa, la excellencia del producto y la instalacion competente solo representan una pieza del rompecabezas.Aseguressde que la persona que instale su systema utilise accesorios de Connecting Punch 100% autenticos. Connecting Punch tiene todos los accesorios necessarios. Aside cables RCA y cableado para parlantes hasta lineas de alimentacion y conectores de bateria. lInsista en this! Despues de todo, su nuevo systema solo se merece lo mejor.

Para registrar el toque final a suresha imgen Rockford Fosgate pida sus accesorios Rockford, que incluyen playeras, chaquetas, gorras y anteojos para sol.

Para Obtener un folleto gratis de los productos de Rockford Fosgate y accesorios Rockford

visite{nuestro sitio web en:www.rockfordfosgate.com

o, en los EE.UU. Ilame al 1-800-669-9899 o por fax al 1-800-398-3985.

Para todos losDEMAs paises,llame al +001 -480-967-3565 o envie un FAX al +001 -480-967-8132.

PRACTIQUE EL SONIDO SEGURO

El contacto continuo con niveles de presión de sonido superiores a 100 dB suece causar la perdida permanente de la audicina. Los sistemas de sonido para automóviles de alta potencia peuvent producir niveles de presión de sonido superiores a los 130 dB. Use su sentido común y practique el sonido seguro.

Si après de leer su manualiene preguntas sobre este producto,le recomen-damos que consulte a su
concesionario de Rockford Fosgate. Si necessities asistencia adiconal,可以使 lamarnos directamente al 1-800-669-9899.Asegurese de tener su numero de series, numero de modelo y fecha de comprasdisponibles cuando
ustedllame.

El número de série se incluye en el exterior de la caja. Por favor, Escribalo en el espacio que se indica a continuación para tener una anotación permanente. Esto servirá como Verification de su garantía de fabrica y podra ser de uso para recuperar su unidad fuente si alguna vez se la roban.

Numero de série:

Numero de modelos:

INDICE DE MATERIALS

Introduccion. 2

Instrucciones de seguidad. 3

Lo Que Cubre Este Manual 3

Instalación. 4-5

Consideraciones sobre la instalacion. 4

Montaje 4

Especificaciones 6

Información sobre la garantía limitada. . . 7

NOTA:Lea cada seccion para Obtener informacion mas detallada.

CÓMOCOMENZAR

Bienvenido a Rockford Fosgate! Este manual ha sido創造o para proportionsarle informacion al dueno,vendedor y techniciano de instalacion Para quieves desean informacion rapiida sobre como instalar este producto,por favor vean la Seccion Instalacion de este manual. El resto de la informacion peutensonrarse usingo el ndice de Materiaias. Nosotros, en Rockford Fosgate, hemos travaado mucho para asegurarnos que toda la informacion de este manual esteactualizada.Pero, como estamos encontrarando nuevas maneras de mejorar nuestros productos constantelemente, esta informacion está sujeta a carrbo in previo aviso.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

Este símbolo de "ADVERTENCIÁ" tiene por objeto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones可能导致 lesiones severas o muerte.

PRECAUCION

Este simbolo de "PRECAUCION" tiene por objecto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones podra resultar en lesiones o daños a launidad.

PRECAUCION:

Para prevenir lesiones y daño a la unidad, por favor lea y cumpla las instrucciones de este manual. Queremos que disfrute este sistemas, no que le de un dolor de cabeza.

PRECAUCION

Si noiene la certeza de poder instalar el sistemas, hagalo instalar por una persona技术水平icamente calificada por Rockford Fosgate.

PRECAUCION

Antes de la instalación, desconnecte el terminal negativo (-) de la bateria para que evite posibles lesiones,daños a la unidad o incendio.

LO QUE CUBRE Este MANUAL

Este manual cubre quatre (4) partes del Sistema Componente Fanatic Q. Ellas son;Altavoz para Frequencias altas, Sistema, Bajo Medio y 3 vias, lorial es una combinacion de los tres anteriores. Cada uno de these componentes se possible comprar por分开 o juntos, y se pueda conectar a las other piezas para personalizar el Sistema de acuerdo a sus necessities.

Siga todas las instrucciones de seguridad e instalacion junto con las secciones que cubren los componentes queusted usa, para que obtenga la mayor satisfacion del Sistema Fanatic Q que united configure.

CONSIDERACIONES SOBRE LA INSTALLACION

La?sigaune es una lista de las herramientos necessarias para la instalacion:

Voltimetro / Ohmnimetro

Destornillador Phillips No. 2

Llave para bornes de bateria

Taladro manual con distinguas brocas

Tubos termoretractiles de 1/8" de diametro

Pelacables

Tenaza engarzadora de cables

Cortador de cables

Espanol

PRECAUCION:

PRECAUCION:

Si no está seguro sobre como instalar el Sistema usted mesmo, pidale a un先进技术 calificado que lo instale.

Antes de la instalacion, desconnecte el terminal negativo de la bateria (-) para prevenir daño a la unidad, incendio y/o posibles lesiones.

Antes de comenzar la instalacion, siga estas normas simples:

1. Asegürese de leer yentifier cuidadosamente las instrucciones antes de intentar instalar la unidad.
2. Para mayor seguridad, desconecte el electrodo negativo de la bateria antes del comienzo de la instalacion.
3. Para que la instalacion sea mas fácil, le sugerimos que corra todos los cables antes de montar la unidad en su lugar.
4. Use conectores de alta calidad para Obtener una instalacion fiable y reducir la perdida de potencia.
5. Piense antes de perforar! Tenga cuidado de noURTAR o perforar el tanque de combustible, las lineas de combustible o lineas hidrauclas, lineas de vacio o cableado eletrico cuando trabajo en qualquier vehiculo.
6. Nunca pase los cables por debajo del vehiculo. Pasar los cables por el interior del vehiculo ofrece la mayor proteccion.
7. Evite pagar los cables sobre o por bordes filosos. Use anillos de goma o plástico para proteger los cables pasados a工程技术 del metal, especially the muro contra fuego.
8. Monte los altavoces / filtros de cruce lejos de fuentes electricas (aparte del amplificador) por exemple, cables de alimentacion, bomba de combustible electrònica, computadoras en el vehúculo y除外 fuentes de ruido poteciales.
9. Monte los altavoces / cruces lejos de punto enonde haya demasiado calor o humedad.

NOTA: Para los usos marinas, asegure todas las conexiones, empalmes y tales, son sellados y herméticos para prevenir la corrosión yponer en cortocircuito.

MONTAJE

Altavoces/Altavoces para Frecuencias Altas

1. Determinedonde se montarlos altavoces.EiJa un area que sea lo suficientmente grande para montar el altavoz en forma nivelada.Aseguressede que el lugar de montaje es lo suficientamente profundo para que el altavoz encaje;si va a montar el altavoz en una puerta, opere todas las functions (ventanas, trabas, etc.) en movemento completo para estar seguro de que no hay ninguna obstruccion.
2. Cuando monte los altavoces en la cubierta posterior del vehiculo, revise el funcionaamento de la puerta trasera o tapa del maletero. Compruebe que las barras de torsion u otheras piezas que se muevan no sean obstruidas por la instalacion del altovoz.
3. Consulte la tabla de espécificaciones para determinar el diametro correcto del agujero aURTAR para su modelo de altevoz.

Filtros de Cruce

1. Compruebe que haya una zona plana suficientemente amplia para montar el bajo de cruze.
2. Para Obtenerelines resultados, monte el (los) filtros de cruce al lado del amplificador para darle un之作bado decorativo a la instalacion y facillar laactualizacion (sinponer mas cables) para anadir un systemabiamplicado Rockford Fosgate en el futuro.

Utilice esta sección cuando instale altavoces de Frequencias altas o sistemas

Una de las areas más dificiles de lograr en unvehicleo es una fase frontal solida y con buena reflexion. Ningun automóvil posee el entorno auditivo optimo. Eso hace que el logro de la representation sonora sea bastante dificil. La tendencia esponer la mayoria de los altavocesonde encajen con facillad, en vez de ponerlosdonde produzcan el mejor desempo. El punto de montaje de los altavoces ejercce un gran efecto en la calidad del sonido de su planta. El cuidado especial dedicado a la posicón de los altavoces producirá muchas horas de placer auditivo. Se deben seguir varias recomendaciones especialies.

• Ponga los altavoces donde tengan un trayecto directo a la zona de audicion.
• Para integrar los altavoces de fecundia intermedia con los de fecuencias altas de una mayor manera, deben poder los de fecundia alta a menos de 2" de los de fecundia intermedia (Figura 1).
• Si no lo可以选择poner a menos de 2^ ,dontcespongalo a 7 ^ .Elponer el altavoz de fecuencias graves a 2^n - 7^n del de fecuencias intermedias可以更好 occasionar una interferencia destructive (problemas de fecuencia de的回答)，lo cui afecta la calidad del altavoz para reproducir la gama de fecuencias alrededor de la fecuencia de transicion del systema.

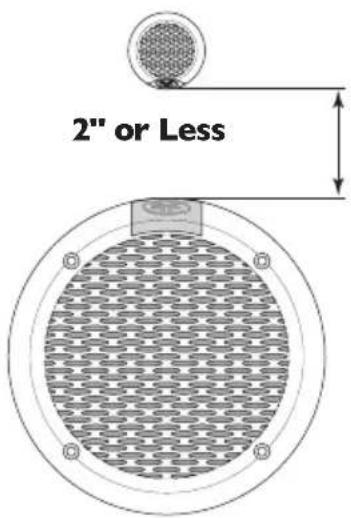

• Cuando sea posible,onga el altovoz de Frequencias altas directamente encima o bajo del de Frequencias intermedias, ya que eso maximiza la calidad de reflexion (fuente de punto) de los altovoces (Figura 1).
• El sonido emanado de una "fuente de punto" brinda la mejor reflexión estéreo puesto que laSeparateda de los centros acústicos entre el intermedio y el agudo para cada canal está a la distancia optima. En un entorno encerrado como el de un automóvil, la alineación horizontal (Figura

2) pueda causar graves diferencias de amplitud y fase, lo.
cual degrada no solo la reflexion, sino que también
degrada la fecuencia de respuesta. Eso es bajo a las
diferencias de la longitud del trayecto existentes entre los
altavoces intermedios y los agudos. El montaje del altevoz
con una diferencia de longitud de trayecto minima
garantiza la mayor representacion y reflexion posible del
systema de sonido.

Figure I

Figure 2

Montaje a rasInstalación sobre

Tornillos
Cubierta

Altavoz de frequencies altas

Clips

Cableado de los altavoces de Frequencias altas al filtro de cruce

1. Utilice la ilustracion para que vea la conexion apropiada.
2. Asegürese de observar la polaridad de los altavoces.

Ajuste del cruce

A El nivel de 0dB del tweeteter coincide con la amplitud del tweeteter al altovoz
B El nivel de -3dB del tweeter reduce la amplitud del tweeter -3dB menos que el altovoz de medios. (por exemple, es ideal para tweeters situados altos en los paneles de las puertas y altavoces de medios situados bajo en el panel inferior)
C El foco de proteccion cambiable del tweete sirve de fusible para proteger contra sobrecargas. Si se quema el foco,extraiga el foco quemado e inserte uno nuevo (12 voltios, 10 varios) en los clips de retencion.
D Uso de dos amplificadores (Bi-Amping) - Los componentes de potencia tienen la capacité de usar canales separados de amplification al tweeter y.altavoz en el本身就是 cruce. Se pueche hacer this para permitir mayor control de la calidad a cada altavoz individual.

NOTA: Cuando NO se uses dos amplificadores (bi-amping) en el cruce, conecte solo a las entradas W. Los puentes deben estar en la posicion "Normal".

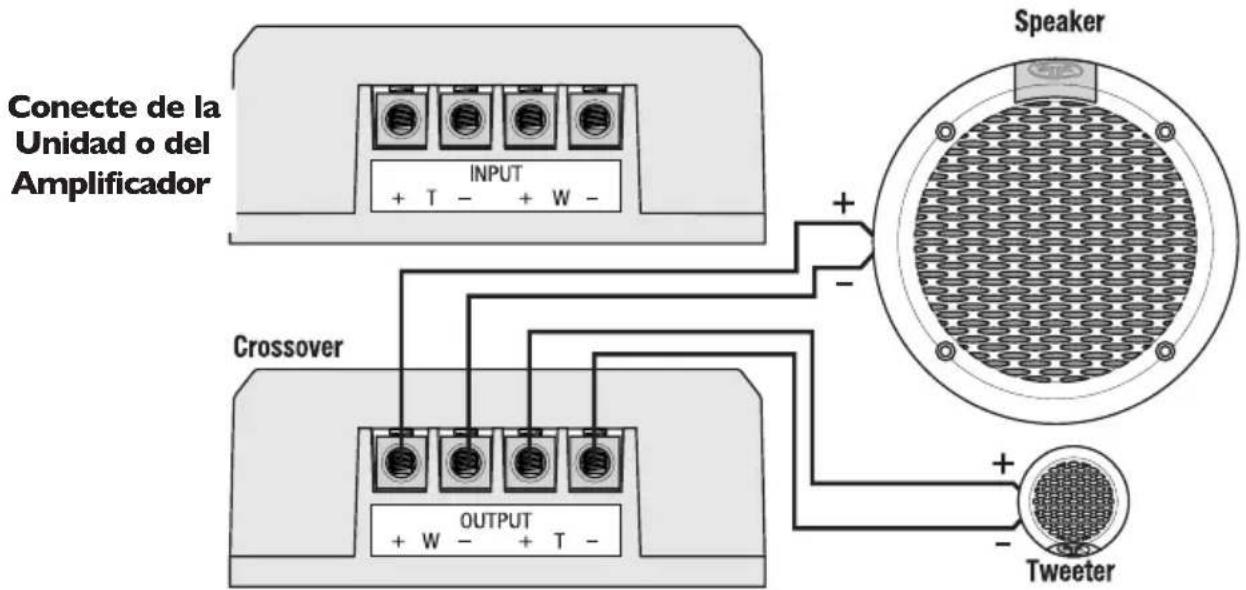

Para Bi-amp

1. Asegürese de que el sistema está apagado.
2. Conecte lassonianas del cruce Conecte lassonianas del cruce.
3. Mueva los puentes de la posicón "Normal" a la posicion "Bi-Amp".

Vista desde el lado inferior del cruce

NOTA: Cuando NO se uses dos amplificadores (bi-amping) en el cruce, conecte solo a las entradas W. Los puentes deben estar en la posicion "Normal".

Utilice esta sección cuando instale sistemas

NOTA:Ver el時間 adecuado del agujero en las instruetiones.

1. Corte el agujero del tiempo adecuado para el altovoz.
   2.2. Coloque el altovoz en el agujero de montaje y marque la localizacion de los agujeros de montaje del tornillo.
2. Quite el aro.Taladre los orificios para los tornillos con una broca de 1 / 8^n
3. Pase el cable a工程技术 del agujero cortado.
4. Conecte los cables. Observe la polaridad adequada de los altavoces.
5. Coloque el altovoz en el agujero y atornille el altovoz en lugar.

Ejempio de instalacion del altovo

Síntoma Diagnóstico Corrección
Los altavoces no producen sonido	Cables sin conexiones adecuadas.	Revise los cables, arréglelos o cámbielos.
	El amplíficator no tiene calidad.	Reviselo con un amplíficator en funciona bajo y arréglelo o cámbielo como sea necasario.
	Los cables de los altavoces están en corte entre si o con el chasis del vehúculo.	Revise los cables con un voltimetro / Ohmnímetro, arregle y cambie lo que sea necasario.
	Los altavoces están fundidos.	Reviselo con un altavoz en funciona bajo y arréglelo o cámbielo como sea necasario.
		Revise los cables, arréglelos o cámbielos.
El sonido de los altavoces es distorsión	Cabledo incorrecto entre el filtrde cruze y los altavoces de Frequencias altas	Revise los ajustes de ganancia en el amplíficator y reajústelos como sea necasario
Los altavoces de Frequencia alta se “queman” fácilmente	Potencia excessiva proveniente del amplíficator	Revise los ajustes del ecualizador y reajústelos como sea necasario
	El ecualizador (si lo hay) está sobrealimentado en la gama de Frequencias altas	Revise los cables con un voltimetro / Ohmnímetro, arregle y cambie lo que sea necasario.
Ruido del motor proveniente de uno o más altavoces	Los cables están en corte con el chasis del vehúculo.	Reubique el cable de los altavoces lejos de fuentes de ruido.
	Los cables del altavoz están encaminados cerca a una fuente de alta potencia. (Cables de alimentación, computadora del vehúculo, etc.)	Mueva los filtres de cruze de Frequencia lejos de fuentes de ruido.
	El filtró de cruze de Frequencias está montado cerca de una fuente de alta potencia.

ESPECIFICACIONES

Ver las specifications en las páginas 8-10 de la sección en ingles

Estas specifications estan sujetas a cambiar sin aviso

Rockford Corporation ofrece una garantia limitada para los productos Rockford Fosgate bajo los seguidentes terminos:

Duración de la garantía

Unidades Fuente, altavoces, procesadores de senales y amplificadores PUNCH—1 año Amplificadores POWER—2 años Amplificadores Type RF—3 años

Cualquier producto de fabrica restaurado—90 días (comprobante de comprarrequiredo)

Que está cubierto

Esta garantía se aplicá solamente a los productos Rockford Fosgate vendidos a consumoidores por Concesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posiones. Los productos comprados por los consumoidores en un Distribuidor Autorizzato Rockford Fosgate de(other País está cubiertos solamente por el Distribuidor de dicho País y no por Rockford Corporation.

Quién está cubierto

Esta garantía cubre solamente al comprador original del producto Rockford comprado en un Concesionario Autorizzato de Rockford Fosgate de los Estados Unidos. Para poder recibir el servicios, el comprador debe presentarle a Rockford una copia del recibo indicando el nombre del cliente, nombre del distribuidor, producto comprado y la Fecha de la compra.

Los productos que estén defectuosos durante el periodo de la garantía serán arreglados o reemplazados (con un producto equivalente) a entera disreción de Rockford.

Que no está cubierto

1. Danos causados por accidentes, malrato, operation Incorrecta, agua, robo, transporte
2. Cualquier costo o gasto relacionado con la desinstalacion o nuevo instalacion del producto
3. Servicios prestados por algunos que no sea un Centro de Servicio Autorizzato por Rockford Fosgate
4. Cualquier producto queonga el numero de series borrado, alterado o Removedo
5. Danos posteriores aculos componentes
6. Cualquier producto comprado fuera de los EE.UU.
7. Cualquier producto no comprado en un Distribuidor Autorizzato de Rockford Fosgate

Límite de las garantías implicadas

Cualquier garantía implicita incluyendo las garantías de aptitud de uso y commerciable, está limitada, en duración al periodo de la garantía expresa indicada anteriorsmente. Algunos Estados no permiten limitaciones en la duración de una garantía implicita, de modo que esta limitación pueda no aplicarse. Ninguna persona está autorizada a adoptar ninguna otra obligation en conexión con la vente del producto en nombre de Rockford Fosgate.

como Obtener增值服务

Comuniquee con el distribuidor autorizo de Rockford Fosgate donte compro este producto.

Si necesita ayudada adicular, Ilame al 1-800-669-9899 para haber con la oficina de Servicio al CLIENTE de Rockford. Debe obtener un # NADM (Número de Autorizacion para la Devolución del Material) para enviarrialquier producto a Rockford Fosgate. Usted es responsable por el envio del producto a Rockford.

Garantía UE

Este producto satisface los requisitos de garantia de la UE actuales, ver al distribuidor autorizzato para mayores detalles.

Enviar a: Electronics
