MANUAL DE USUARIO E212C Fuxtec

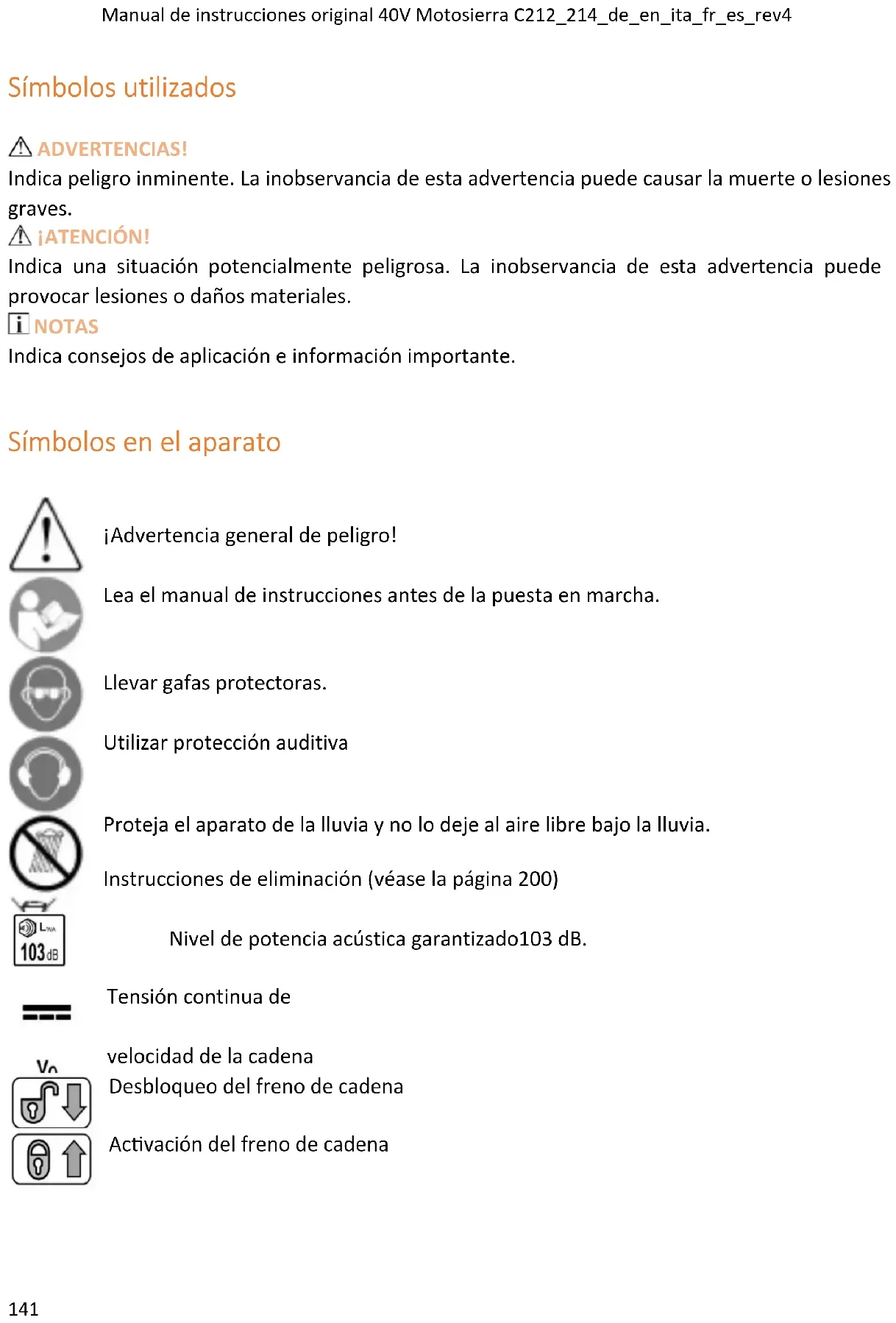

Símbolos utilizados ADVERTENCIAS! Indica peligro inminente. La inobservancia de esta advertencia puede causar la muerte o lesiones graves. ¡ATENCIÓN! Indica una situación potencialmente peligrosa. La inobservancia de esta advertencia puede provocar lesiones o daños materiales. NOTAS Indica consejos de aplicación e información importante. Símbolos en el aparato

¡Advertencia general de peligro! Lea el manual de instrucciones antes de la puesta en marcha.

Llevar gafas protectoras. Utilizar protección auditiva

Proteja el aparato de la lluvia y no lo deje al aire libre bajo la lluvia. Instrucciones de eliminación (véase la página 200) Nivel de potencia acústica garantizado103 dB. Tensión continua de velocidad de la cadena Desbloqueo del freno de cadena Acvación del freno de cadenaManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Bloqueo/desbloqueo de la cubierta de la cadena

Dirección de deslizamiento prescrita de la cadena

Aumentar/disminuir la tensión de la cadena Por su seguridad ADVERTENCIAS Lea antes de utilizar la motosierra y actúe en consecuencia: – estas instrucciones de uso – instrucciones de uso de los accesorios suministrados (cargador, batería) – las normas y reglamentos de prevención de accidentes aplicables al lugar de utilización. Usuario Este aparato para jardín no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y/o conocimientos, a menos que estén supervisadas por una persona responsable de su seguridad o reciban instrucciones de dicha persona sobre cómo utilizar el aparato para jardín. Nunca permita que niños o personas que no estén familiarizadas con las siguientes instrucciones utilicen la herramienta para jardín. Los niños deben ser supervisados para asegurarse de que no juegan con la herramienta. Uso previsto El uso de este dispositivo es exclusivamente: – para el corte de madera y la tala de árboles en domicilios particulares – no es adecuado para cortar plástico, mampostería o materiales de construcción distintos de la madera – debe utilizarse de acuerdo con las descripciones e instrucciones de seguridad de este manual. Cualquier otro uso no está previsto. Cualquier uso no conforme con las instrucciones invalidará la garantía y el fabricante declina toda responsabilidad. El usuario es responsable de todos los daños causados a terceros y a sus bienes. Utilice el aparato únicamente en las condiciones técnicas especificadas y facilitadas por el fabricante.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Las modificaciones no autorizadas del aparato excluyen la responsabilidad del fabricante por los daños resultantes. Instrucciones generales de seguridad para herramientas eléctricas ADVERTENCIAS Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede provocar un incendio y/o lesiones graves. Conservare tutte le avvertenze e le istruzioni di sicurezza per riferimento futuro. El término herramienta eléctrica utilizado en las instrucciones de seguridad se refiere a herramientas eléctricas alimentadas por la red eléctrica (con cable de alimentación) y herramientas eléctricas inalámbricas (sin cable de alimentación). Seguridad en el trabajo

• Mantenga la zona de trabajo limpia y bien iluminada. El desorden o la falta de iluminación en las zonas de trabajo pueden provocar accidentes.

• No trabaje con la herramienta eléctrica en entornos explosivos que contengan líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden inflamar el polvo o los vapores.

• Mantenga alejados a los niños y a otras personas mientras utiliza la herramienta eléctrica. En caso de distracción, puede perder el control de la herramienta eléctrica. Seguridad eléctrica

• El enchufe de la herramienta eléctrica debe ser compatible con la toma de corriente. No modifique nunca el enchufe. No utilice adaptadores con herramientas eléctricas conectadas a tierra Los enchufes no modificados que se adaptan a la toma de corriente reducen el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con superficies conectadas a tierra, como tuberías, radiadores, cocinas o frigorifcos. El riesgo de descarga eləctrica aumenta si el cuerpo está conectado a tierra.

• No exponga las herramientas eléctricas a la lluvia ni a ambientes húmedos. La penetración de agua en una herramienta eléctrica aumenta el riesgo de la descarga eléctrica.

• No utilice el cable de forma inadecuada. No utilice el cable para transportar la herramienta, tirar de ella o desenchufarla de la toma de corriente. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas móviles. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Utilice un cable alargador adecuado para uso en exteriores cuando utilice la herramienta eléctrica al aire libre. El uso de un cable alargador adecuado para exteriores reduce el riesgo de descarga eléctrica.

• Si no puede evitarse el uso de una herramienta eléctrica en un entorno húmedo, utilice una toma de corriente protegida por un interruptor diferencial. El uso de un interruptor diferencial reduce el riesgo de descarga eléctrica Seguridad personal

• Manténgase alerta, controle lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si está cansado o bajo los efectos de drogas, alcohol o medicamentos. Un momento de distracción al utilizar una herramienta eléctrica puede causar graves lesiones personales.

• Utilice siempre gafas protectoras. El uso de equipos de protección individual, como mascarillas antipolvo, calzado de seguridad antideslizante, cascos protectores o protectores auditivos, reduce las lesiones personales.

• Evitar el arranque involuntario. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la corriente y/o a la batería, cogerla o transportarla. Llevar la herramienta eléctrica con el dedo en el interruptor o conectarla a la red eléctrica mientras está encendida puede provocar accidentes.

• Retire cualquier llave o herramienta de ajuste antes de utilizar la herramienta eléctrica. Una llave o herramienta que entre en contacto con una pieza giratoria puede causar lesiones personales.

• No desequilibre. Mantén siempre el equilibrio y el equilibrio adecuados de forma segura. Esto permite un mejor control de la herramienta eléctrica en situaciones imprevistas.

• Vístase adecuadamente. No lleve ropa suelta ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.

• Si hay dispositivos que deban conectarse a las instalaciones de aspiración y captación de polvo, asegúrese de que estén conectados y se utilicen adecuadamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo. Utilización y protección de la herramienta eléctricaManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para cada trabajo. La herramienta eléctrica adecuada hará el trabajo mejor y de forma más segura, a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor no puede ponerla en marcha o pararla correctamente. Una herramienta eléctrica que no pueda accionarse mediante el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la toma de corriente antes de realizar cualquier ajuste o cambio de accesorios, o antes de guardar la herramienta eléctrica. Estas medidas preventivas de seguridad reducen el riesgo de puesta en marcha accidental de la herramienta eléctrica.

• Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños y no permita que las utilicen personas que no estén familiarizadas con la herramienta eléctrica y con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos.

• Cuidar el mantenimiento de herramientas eléctricas. Compruebe que las piezas móviles estén alineadas y libres de movimiento, que no haya piezas rotas y cualquier otra condición que pueda afectar al funcionamiento de la herramienta eléctrica.En caso de avería, repare la herramienta eléctrica antes de utilizarla. Muchos accidentes se deben a un mantenimiento deficiente.

• Mantenga los elementos cortantes afilados y limpios. El mantenimiento adecuado de los elementos de corte, con bordes de corte afilados, hace que sean menos propensos a atascarse y más fáciles de controlar.

• Utilice la herramienta eléctrica y sus accesorios de acuerdo con las instrucciones suministradas, teniendo en cuenta las condiciones de trabajo y el tipo de trabajo a realizar. El uso de una herramienta eléctrica para operaciones distintas de las previstas puede dar lugar a situaciones peligrosas.. Uso y manejo de la herramienta inalámbrica

• Cargue las baterías únicamente con los cargadores recomendados por el fabricante. El uso de un cargador adecuado para un tipo específico de batería crea un riesgo de incendio si se utiliza con otras baterías.

• Utilice únicamente las baterías suministradas con las herramientas eléctricas. El uso de otras baterías puede provocar lesiones e incendios.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Mantenga la batería no utilizada alejada de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan provocar puentes entre los contactos. Un cortocircuito entre los contactos de la batería puede provocar quemaduras o un incendio.

• Si no se utiliza correctamente, puede salir líquido de la batería. Evite el contacto con ella. En caso de contacto accidental, aclarar con agua. Si el líquido entra en contacto con los ojos, acuda a un médico. Las fugas de líquido de la batería pueden provocar irritaciones o quemaduras en la piel. Servicio

• Encargue la reparación de su herramienta eléctrica únicamente a personal cualificado y con piezas de repuesto originales. De este modo se garantiza la seguridad de la herramienta eléctrica. Instrucciones de seguridad para motosierras

• Mantenga todas las partes del cuerpo alejadas de la cadena de la motosierra mientras ésta esté en funcionamiento. Antes de arrancar la motosierra, asegúrese de que la cadena dentada no toca nada. Un momento de distracción mientras maneja la motosierra puede hacer que la ropa o su cuerpo queden atrapados en la cadena.

• La mano derecha debe agarrar siempre la empuñadura trasera y la izquierda la delantera. Nunca debe invertir las manos cuando sujete la sierra, ya que aumenta el riesgo de lesionarse.

• Mantenga la herramienta eléctrica junto a sus superficies de agarre aisladas, ya que la cadena puede entrar en contacto con su propio cable de alimentación. El contacto de la cadena con el cable de alimentación puede poner en tensión las piezas metálicas de la herramienta y provocar una descarga eléctrica.

• Utilice gafas de seguridad y protección auditiva. Se recomiendan otros equipos de protección para la cabeza, las manos y los pies. El uso de ropa de protección adecuada reducirá las lesiones corporales causadas por astillas que salgan despedidas, así como el contacto accidental con la sierra.

• No utilice una sierra en un árbol. Manejar una motosierra estando de pie en un árbol puede causar lesiones corporales.

• Mantenga siempre los pies en el suelo y utilice la motosierra únicamente sobre una superficie firme, segura y nivelada. Las superficies resbaladizas o inestables, como las escaleras, pueden provocar la pérdida del equilibrio o del control de la motosierra.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Cuando corte una rama en tensión, tenga cuidado con el riesgo de contragolpe. Cuando se libera la tensión de las fibras de madera, la rama recogida puede golpear al operario y/o descontrolar la motosierra.

• Extreme las precauciones al cortar arbustos jóvenes. Los materiales finos pueden engancharse en la cadena dentada y salir despedidos en su dirección y/o hacerle perder el equilibrio.

• Transporte la motosierra por el asa delantera cuando esté apagada, manteniéndola alejada de su cuerpo. Coloque siempre la cubierta de la espada cuando transporte o guarde la motosierra. El manejo correcto de la motosierra reducirá la probabilidad de contacto accidental con la cadena accionada.

• Siga las instrucciones de lubricación, tensión de la cadena y sustitución de accesorios. Una cadena mal tensada y lubricada puede romperse y aumentar el riesgo de contragolpe.

• Mantenga los mangos secos, limpios y sin aceite ni grasa. Los puños grasientos y aceitosos son resbaladizos, lo que provoca la pérdida de control.

• Sólo cortar madera. No utilice la motosierra para usos no previstos. Por ejemplo: no utilice la motosierra para cortar materiales plásticos, materiales de construcción o materiales que no sean madera. El uso de la motosierra para fines distintos a los previstos puede provocar situaciones de peligro. Causas de contragolpe y prevención del usuario El contragolpe puede producirse cuando la punta o el extremo de la barra guía toca un objeto, o cuando la madera queda encerrada en sí misma al sujetar la cadena dentada en la sección de corte. El contacto con el extremo puede, en ciertos casos, provocar repentinamente una reacción inversa, empujando la barra guía hacia arriba y hacia atrás, hacia el operador. Tensar la cadena en la parte superior de la barra guía puede empujar rápidamente la cadena hacia atrás, hacia el operador. Cualquiera de estas reacciones puede provocar una pérdida de control de la motosierra, con el consiguiente riesgo de lesiones personales graves. No debe confiar únicamente en los dispositivos de seguridad incorporados en la motosierra. El usuario de una motosierra debe tomar varias medidas para eliminar el riesgo de accidentes o lesiones durante las operaciones de corte. El contragolpe es el resultado de un mal uso de la herramienta y/o de procedimientos o condiciones de funcionamiento incorrectos y puede evitarse tomando las precauciones adecuadas que se especifican a continuación:

• Sujete la motosierra firmemente con ambas manos, con los pulgares y los dedos alrededor de las empuñaduras de la motosierra, y coloque el cuerpo y los brazos en una posición en la queManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

pueda soportar las fuerzas de retroceso. Las fuerzas de retroceso pueden ser controladas por el operador si se han tomado las precauciones adecuadas. No deje que la motosierra arranque.

• No extiendas demasiado los brazos y no cortes por encima de la altura de los hombros. Esto ayuda a evitar el contacto involuntario con las extremidades y permite un mejor control de la sierra en situaciones imprevistas.

• Utilice únicamente las barras guía y las cadenas especificadas por el fabricante. Las barras guía y las cadenas inadecuadas pueden provocar la rotura de la cadena y/o un contragolpe.

• Siga las instrucciones del fabricante relativas al afilado y mantenimiento de la motosierra. Una disminución del nivel de profundidad puede provocar un aumento del retroceso. Instrucciones adicionales de seguridad

• Antes del uso, familiarícese con la técnica de corte de la motosierra. Encontrará información al respecto en la documentación técnica. Le recomendamos que asista a cursos de formación adecuados.

• Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y/o conocimientos, a menos que estén supervisadas por una persona responsable de su seguridad o reciban instrucciones de dicha persona sobre cómo utilizar el aparato. Los niños deben ser vigilados para evitar que jueguen con el aparato.

• Apagar la motosierra y la batería en las siguientes condiciones: – si el aparato se deja desatendido; – antes de revisar, limpiar o realizar cualquier otro trabajo en el aparato; – si el aparato empieza a vibrar excesivamente

• Durante el proceso de corte, asegúrese de que no haya personas (especialmente niños) ni animales en la zona de trabajo.

• Compruebe la zona donde se está utilizando la motosierra y retire las piedras y alambres que puedan ser atrapados por la motosierra y tirados, para que no haya peligro para las personas ni desgaste de la motosierra.

• Asegúrese de que la cadena no entre en contacto con el suelo u otros objetos.

• Espere a que se detenga la herramienta eléctrica antes de bajarla.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• No deje nunca la herramienta eléctrica desatendida durante las interrupciones del trabajo y guárdela en un lugar seguro.

• Apague siempre la motosierra cuando la traslade a otros lugares de trabajo.

• Asegúrese de que todas las protecciones y asideros están colocados cuando utilice la unidad. No intente nunca poner en funcionamiento una unidad incompleta o con modificaciones no autorizadas.

• Utilice el aparato únicamente en las condiciones técnicas prescritas y facilitadas por el fabricante. Las modificaciones no autorizadas del aparato excluyen toda responsabilidad del fabricante por los daños resultantes de dichas modificaciones.

• Las piezas de repuesto deben cumplir los requisitos especificados por el fabricante. Por lo tanto, utilice únicamente piezas de repuesto originales u homologadas por el fabricante. Cuando sustituya la batería, siga las instrucciones de instalación suministradas y retire primero la batería.

• Encargue las reparaciones únicamente a un especialista o taller cualificado. Instrucciones de seguridad para el cargador

• Mantenga el cargador alejado de la lluvia o la humedad. La entrada de agua en un cargador aumenta el riesgo de descarga eléctrica.

• Comprueba el cargador, el cable y el enchufe antes de cada uso. No utilice el cargador si está dañado. No abra el cargador usted mismo y hágalo reparar únicamente por personal cualificado y sólo con piezas de repuesto originales. Los cargadores, cables y enchufes dañados aumentan el riesgo de descarga eléctrica.

• No coloque ningún objeto sobre el cargador ni sobre superficies blandas. Riesgo de incendio.

• Compruebe siempre que la tensión de red se corresponde con la indicada en la placa de características del cargador.

• No utilice nunca el cargador si los cables, los enchufes o el propio aparato están dañados por influencias externas. Lleve el cargador al taller especializado más cercano.

• No abra el cargador bajo ninguna circunstancia. En caso de avería, póngase en contacto con el servicio de atención al cliente de Fuxtec. Instrucciones de seguridad para baterías de iones de litioManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• No abra la batería. Riesgo de cortocircuito.

• Proteja la batería del calor, incluida la exposición continua a la luz solar, el fuego, el agua y la humedad. Riesgo de explosión.

• Si la batería se daña o se utiliza incorrectamente, pueden salir vapores. Proporcione aire fresco y consulte a un médico si tiene problemas. Los vapores pueden irritar las vías respiratorias.

• Si se utiliza de forma incorrecta, puede salir líquido de la batería. Evite el contacto con ella. En caso de contacto accidental, aclarar con agua. Si el líquido entra en contacto con los ojos, acuda a un médico. La fuga de líquido de la batería puede Provocar irritaciones o quemaduras en la piel.

• Utilice únicamente baterías originales con la tensión indicada en la placa de características de la herramienta eléctrica. Al utilizar otras baterías, por ejemplo, imitaciones, baterías remanufacturadas o baterías de otros fabricantes, existe riesgo de lesiones o daños materiales debido a la explosión de las baterías.

• La tensión de la batería debe coincidir con la tensión de carga del cargador. De lo contrario, existe riesgo de incendio y explosión.

• Cargue las baterías sólo con los cargadores recomendados por el fabricante. El uso de un cargador adecuado para un tipo específico de batería crea un riesgo de incendio si se utiliza con otras baterías.

• La batería puede resultar dañada por objetos afilados, como clavos o destornilladores, o por una fuerza externa. Puede producirse un cortocircuito interno y la batería puede arder, humear, explotar o sobrecalentarse. Ruido y vibraciones NOTAS Los valores del nivel de ruido ponderado A y los valores totales de vibración figuran en la tabla de datos técnicos. ¡ATENCIÓN! Los valores de medición especificados se refieren a equipos nuevos. El uso diario hace que cambien los valores de ruido y vibración.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

NOTAS El nivel de vibraciones indicado en estas instrucciones se ha medido según un método de medición normalizado en la norma EN 60745 y puede utilizarse para comparar herramientas eléctricas. También es adecuado para una evaluación preliminar de la exposición a las vibraciones. El nivel de vibraciones indicado representa las principales aplicaciones de la herramienta eléctrica. Sin embargo, si la herramienta eléctrica se utiliza para otras aplicaciones, con puntas diferentes o con un mantenimiento inadecuado, el nivel de vibraciones puede variar. Esto puede aumentar significativamente la exposición a las vibraciones durante todo el período de trabajo. Para una estimación precisa de la exposición a las vibraciones, también deben tenerse en cuenta los momentos en que la herramienta eléctrica está apagada o en funcionamiento, pero no realmente en uso. Esto puede reducir significativamente la exposición a las vibraciones durante todo el periodo de trabajo. Especifique medidas de seguridad adicionales para proteger al usuario de los efectos de las vibraciones, por ejemplo, mantenimiento de las herramientas eléctricas y de aplicación, mantenimiento de las manos calientes, organización de los procesos de trabajo. ¡ATENCIÓN! Utilice protección auditiva si la presión sonora supera los 85 dB(A).

Datos técnicos Dispositivo Motosierra Tipo E212C E214C E216C Tensión nominal

Tipos de baterías EP 20

6,0 Velocidad de la cadena (velocidad de ralentí) m/s

Número de conexiones

Cantidad de llenado del depósito de aceite

Peso según el procedimiento EPTA 1/2003 (sin batería, barra de sierra ni cadena de sierra)

4,5 Peso de la batería EP 20

1,7 Nivel de ruido ponderado A según ISO 22868, EN 3744: Nivel de presión acústica LpA dB(A)

Nivel de potencia acústica LwA dB(A)

Valor total de vibración según ISO 22867: Valor de emisión a

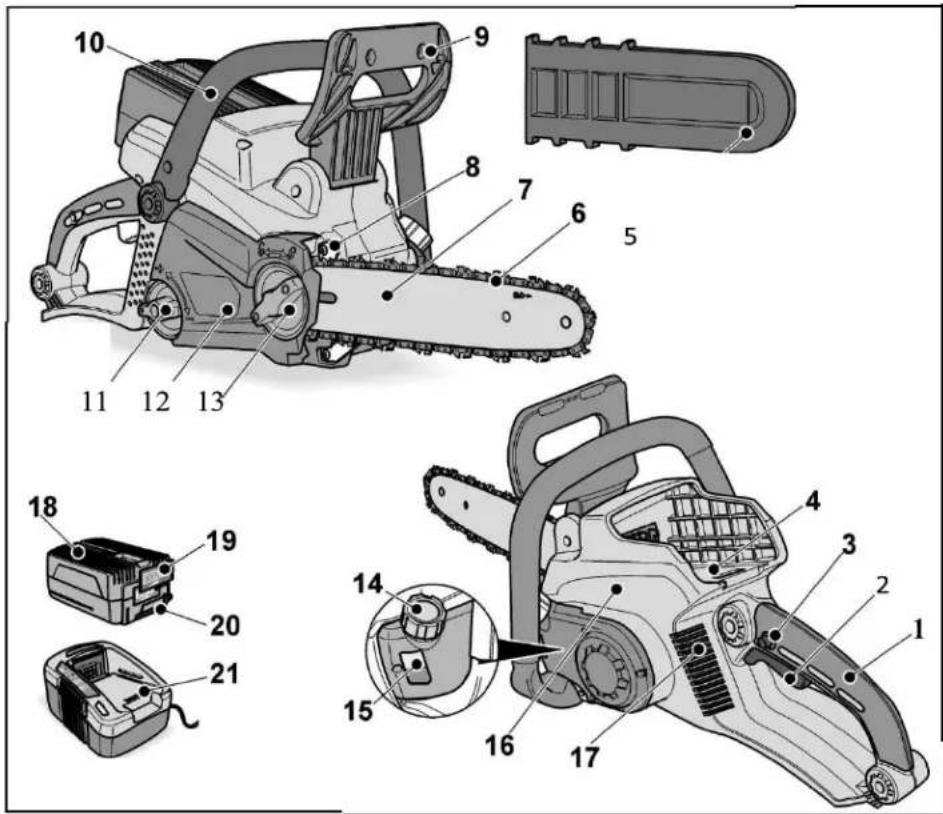

En resumen Este manual describe varias motosierras. La representación puede diferir en detalles de la unidad adquirida.

1 Asa trasera 2 Palanca del interruptor Einschaltsperre 3 Botón de seguridad 4 Slot para la batería 5 Cubierta protectora 6 Cadena 7 Barra de corte 8 Arpón 9 Guardamanos/freno cadena 10 Asa de arco 11 Pomo tensor de la cadena 12 Cubrecadena 13 Pomo de apriete del piñónManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

14 Tapa del depósito de aceite 15 Depósito de aceite con indicador de nivel 16 Unidad motriz 17 Tomas de aire 18 Batería* EP20 (2,0 Ah), EP40 (4,0 Ah), EP60 (6,0 Ah) 19 Botón de liberación de la batería 20 LED indicadores del estado de la batería 21 Cargador* Instrucciones de uso ADVERTENCIAS Apague el aparato en las siguientes condiciones y retire la batería: – si el dispositivo se deja desatendido; – antes de revisar, limpiar o realizar cualquier otro trabajo en la unidad; – si el aparato empieza a vibrar excesivamente. Antes de la puesta en marcha Desembale la unidad y compruebe que la entrega está completa y que no hay daños de transporte. NOTAS Las baterías (opcionales; según el volumen de suministro) no están completamente cargadas en el momento de la entrega. Cargue completamente las baterías antes de la primera operación. Consulte el manual de instrucciones del cargador. Ensamblaje Montaje de la barra guía y la cadena ¡ATENCIÓN! – Los dientes de las cadenas de sierra están muy afilados. Deben utilizarse guantes de protección para todos los trabajos en la cadena. ¡Peligro de lesiones! – Una cadena mal montada provoca un comportamiento de corte incontrolado del aparato. Al montar la cadena, preste atención al sentido de marcha prescrito.

• Coloque la motosierra sobre una superficie plana y estable.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

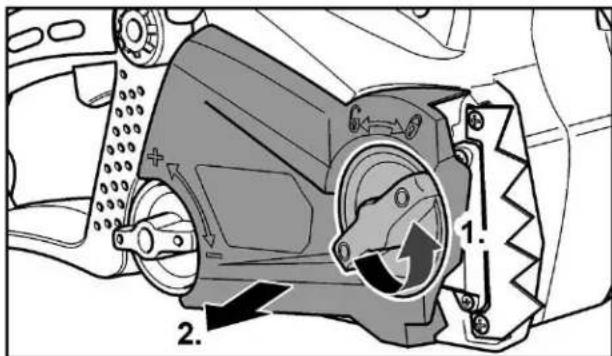

• Afloje el pomo de apriete del piñón (1) y retire la tapa de la cadena.

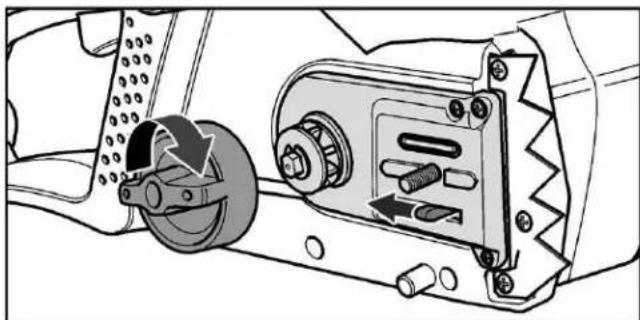

• Gire el tensor de la cadena en el sentido de las agujas del reloj para empujar la barra de corte lo máximo posible contra el piñón.

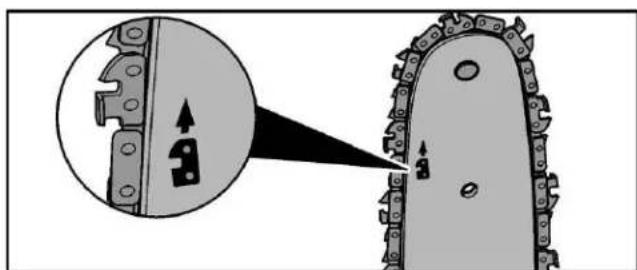

• Coloque la cadena en la guía de la sierra, empezando por arriba. Encaje la cadena en la ranura periférica de la barra de sierra. Al montar la cadena, compruebe que gira en el sentido correcto.

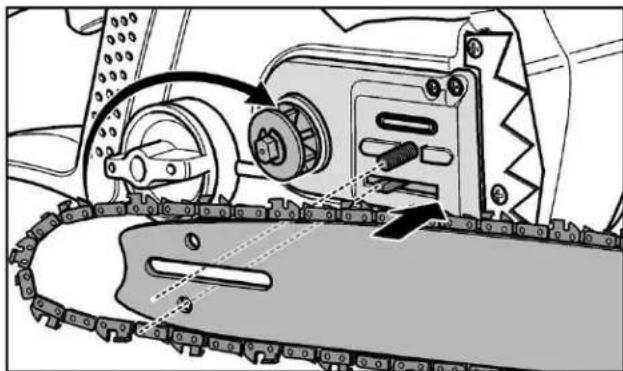

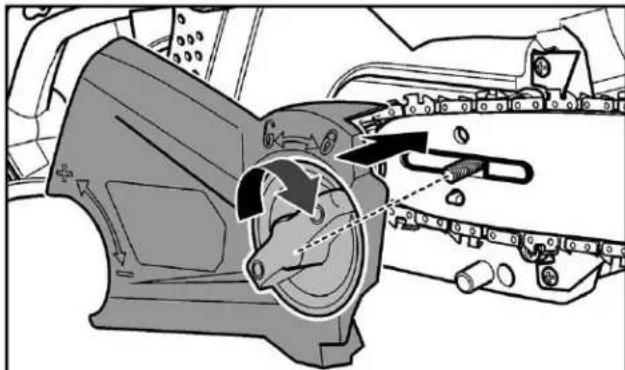

• Monte la barra introduciendo el espárrago (tornillo) en la ranura. Coloque la cadena alrededor del piñón de arrastre.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

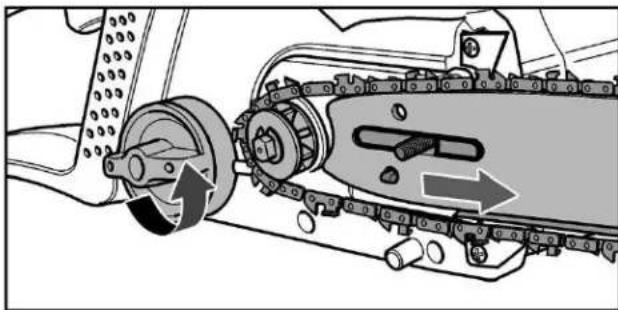

• Apriete el tensor de la cadena en sentido antihorario para tensar la cadena. La cadena no debe doblarse, pero debe ser posible separarla 1-2 milímetros de la barra de corte en el centro de la cadena.

• Gire la cadena con la mano para comprobar que funciona con suavidad. Debe deslizarse libremente en la barra.

• Vuelva a colocar la cubierta de la cadena. Apriete el pomo de apriete del piñón para fijar la barra y la cubierta de la cadena.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

NOTAS La tensión de una cadena nueva debe comprobarse y ajustarse tras unos minutos de trabajo. Para ello, apague la máquina, retire la batería y active el freno de cadena. Rellenar el aceite de la cadena ¡ATENCIÓN! – Llene la motosierra únicamente con aceite lubricante para cadenas respetuoso con el medio ambiente (según RAL-UZ 48). – No utilice aceite usado. En caso de contacto prolongado y repetido con la piel, el aceite usado puede provocar cáncer de piel y es perjudicial para el medio ambiente. El aceite usado no tiene las propiedades lubricantes necesarias y no es adecuado para lubricar la cadena. – Un aceite distinto del recomendado puede dañar la barra, la cadena y el sistema de lubricación. – Asegúrese de que no haya suciedad en el depósito de aceite. – Evite derramar aceite. Limpie siempre el aceite derramado.

• Desenroscar el tapón de llenado de aceite (a).

• Llene cuidadosamente el aceite lubricante de la cadena hasta alcanzar la marca superior del indicador de nivel de aceite (b). Cantidad de llenado del depósito de aceite: max. 160 ml

• Apriete a mano el tapón de llenado de aceite (a).Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

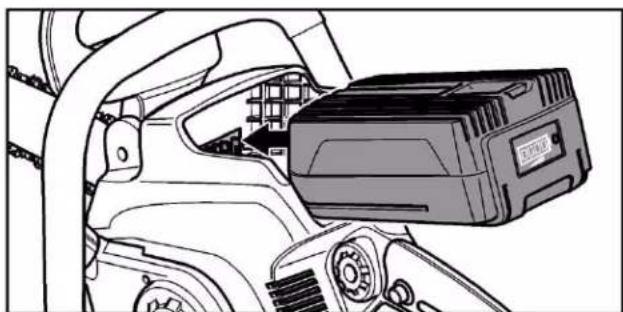

Insertar/sustituir la batería

• Cargue la batería como se describe en el manual de instrucciones del cargador.

• Introduzca la batería cargada en la herramienta eléctrica hasta el fondo.

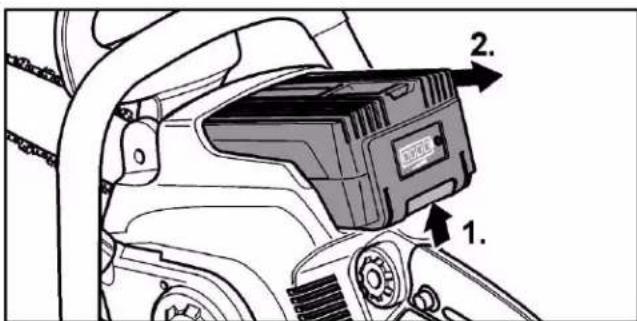

• Para extraerla, pulse el botón de liberación (1.) y tire de la batería (2.).

¡ATENCIÓN! Proteja los contactos de la batería cuando no la utilice. Las piezas metálicas sueltas pueden cortocircuitar los contactos, con el consiguiente riesgo de explosión e incendio. Freno de cadena ADVERTENCIAS El funcionamiento del freno debe comprobarse antes de cada uso. En caso de funcionamiento incorrecto, no utilice la motosierra y hágala reparar por un técnico o centro de servicio cualificado. La motosierra dispone de un freno de cadena como dispositivo de protección que detiene la cadena en una fracción de segundo en caso de contragolpe. En caso de contragolpe, el freno de cadena se activa automáticamente al tocar el protector de mano con la mano izquierda. Por este motivo, sujete siempre la motosierra con ambas manos.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

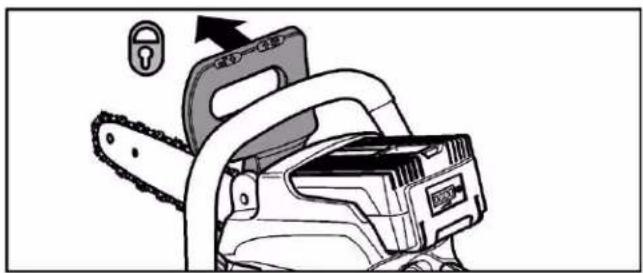

Activación manual del freno de cadena

• Incline el protector de mano hacia la punta de la sierra

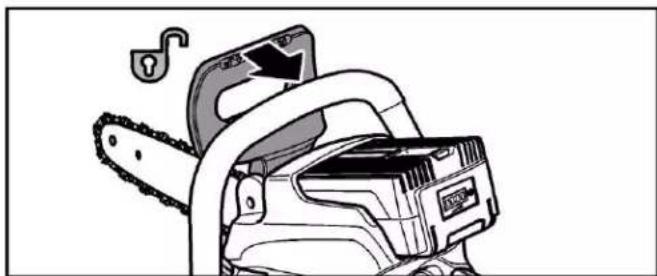

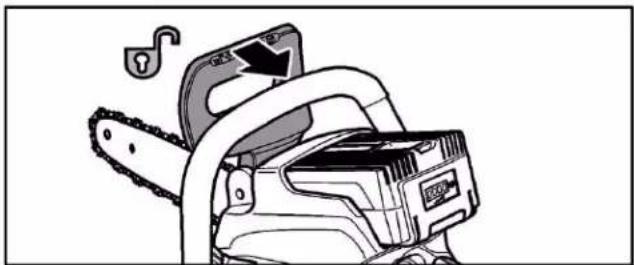

Liberación del freno de cadena

• Tire del protector de mano en la dirección de la empuñadura.

Comprobación del freno de cadena

• Coloque la motosierra sobre una superficie estable y segura.

• Suelta el freno de cadena.

• Sujete la motosierra con ambas manos.

• Encienda la motosierra. La cadena de la sierra está en marcha.

• Incline el protector de mano hacia la punta de la barra de sierra. ¡La cadena debe detenerse inmediatamente! En caso contrario, no utilice la motosierra y hágala reparar por un profesional cualificado o un taller especializado. Limpie regularmente los mecanismos visibles del freno de cadena de virutas y serrín después del trabajo. Lubricación de la cadena ¡ATENCIÓN! El aparato sólo debe funcionar con suficiente aceite lubricante para la cadena. Una lubricación insuficiente reduce la vida útil del aparato.

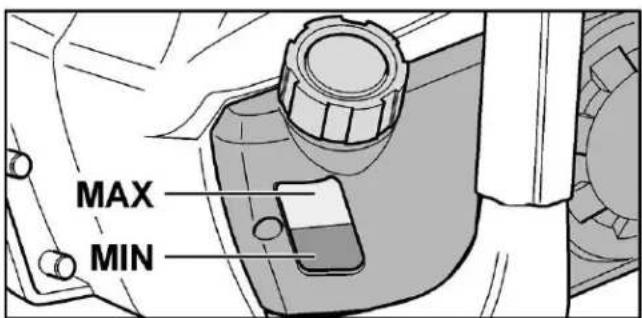

• Compruebe la cantidad de aceite con el indicador de nivel de aceite.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Rellenar el aceite de la cadena ¡ATENCIÓN! – Llene la motosierra únicamente con aceite lubricante para cadenas respetuoso con el medio ambiente (según RAL-UZ 48). – No utilice aceite usado. En caso de contacto prolongado y repetido con la piel, el aceite usado puede provocar cáncer de piel y es perjudicial para el medio ambiente. El aceite usado no tiene las propiedades lubricantes necesarias y no es adecuado para lubricar la cadena. – Un aceite distinto del recomendado puede dañar la barra, la cadena y el sistema de lubricación. – Asegúrese de que no entre suciedad en el depósito de aceite. – Evite derramar aceite. Asegúrese de limpiar el aceite derramado.

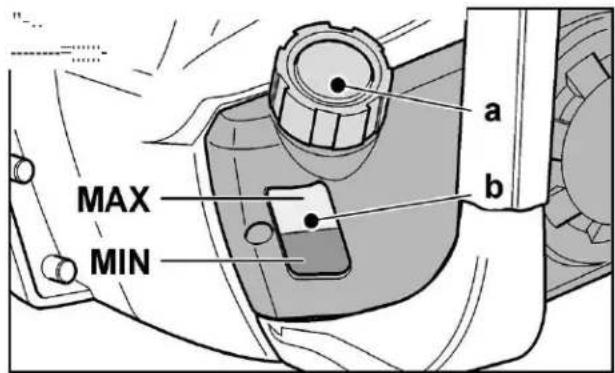

• Compruebe a través del indicador transparente de nivel de aceite (b) si todavía hay suficiente aceite para la lubricación de la cadena.

• Llene cuidadosamente el aceite lubricante de la cadena hasta alcanzar la marca superior del indicador de nivel de aceite (b). Cantidad de llenado del depósito de aceite: max. 160 ml

• Apriete a mano el tapón de llenado de aceite (a).

• Compruebe el nivel de aceite de la cadena también durante el funcionamiento y rellene el aceite de la cadena si es necesario. Comprobar la lubricación de la cadena

• Arranque el aparato (véase el apartado Encendido y apagado del aparato).

• Mantén la cadena en marcha durante un rato a unos 15 cm por encima de una superficie adecuada. Si la cadena está suficientemente lubricada, el aceite pulverizado por la cadena formará un ligero rastroManual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Encendido y apagado del aparato Encendido ADVERTENCIAS Asegúrese de que la cadena de sierra aún no está lista para cortar y de que no toca otros objetos: ¡Peligro de lesiones!

• Sujete la motosierra con ambas manos y asegúrese de que no haya personas (especialmente niños) ni animales en las inmediaciones.

• Asegúrese de que el freno de cadena está aflojado antes de arrancar la motosierra. Para ello, tire hacia atrás del guardamanos en dirección a la empuñadura.

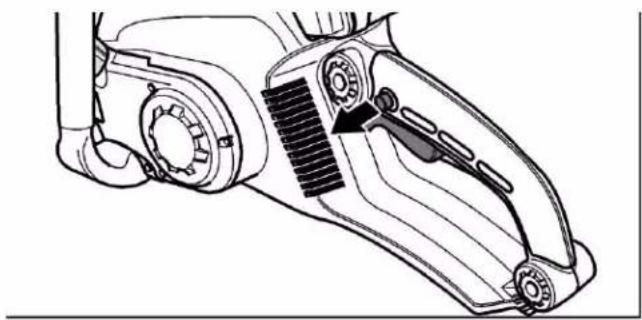

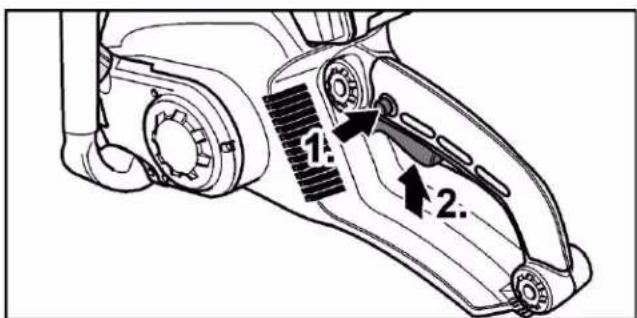

• Mantenga pulsada la cerradura de encendido (1).

• Pulse el interruptor de encendido/apagado (2) para poner en marcha la sierra.

• Suelte de nuevo el botón.

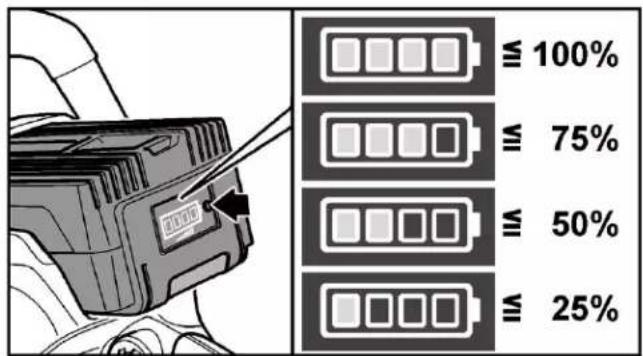

Indicación del estado de carga

• Pulsando el botón de la batería, el LED indicador del estado de la batería permite comprobar el estado de carga.

La pantalla se apaga al cabo de 5 segundos. Si uno de los LED parpadea, la batería debe cargarse. Si no se enciende ningún LED tras pulsar el botón, la pila está defectuosa y debe sustituirse. USO ADVERTENCIAS Familiarícese con la técnica de corte con motosierra (ver técnica básica de trabajo) antes de utilizarla. ¡Peligro de lesiones! No permita nunca que los niños utilicen la motosierra. Nunca permita que nadie utilice esta motosierra sin haber leído el manual de instrucciones o sin haber recibido las instrucciones adecuadas para un uso seguro y correcto de la motosierra. Se recomiendan cursos de formación adecuados. Las instrucciones que figuran aquí son sólo un complemento.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Compruebe que todas las piezas son estancas y no presentan defectos visibles.

• Compruebe la tensión correcta de la cadena.

• Compruebe el funcionamiento del freno de cadena.

• Compruebe la lubricación de la cadena.

• Compruebe que no haya fugas. Posición correcta ¡Peligro de lesiones! – No trabaje nunca sobre superficies inestables. – No trabaje nunca por encima de la altura de los hombros. – Nunca trabajes subido a una escalera. – ¡No te inclines demasiado hacia delante! – Utilice el aparato sólo en condiciones meteorológicas y del terreno favorables.

• Póngase de pie con los dos pies firmemente apoyados en el suelo.

• Cuidado con los obstáculos en la zona de trabajo.

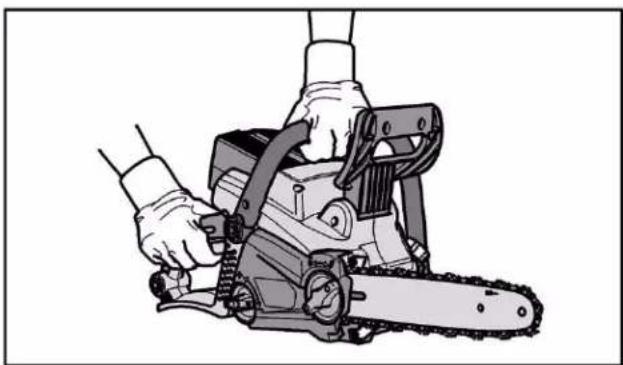

• Durante el trabajo, sujete siempre la máquina firmemente con ambas manos.

• Sujete el aparato: – con la mano izquierda en la empuñadura. – con la mano derecha en la empuñadura. – equilibrado en una posición segura.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Cómo serrar correctamente

• Inspeccione la zona de trabajo y retire cualquier objeto que interfiera.

• Compruebe la seguridad del aparato antes de empezar a trabajar (véase: "Antes de cada uso" en la página anterior).

• Sujete el aparato con las dos manos como está indicado.

• Encienda la motosierra antes de empezar a cortar.

• Aplique una presión uniforme, pero no excesiva, sobre el dispositivo.

• Si es posible, coloque el dispositivo con el tope de garra en la rama que va a serrar. Después del uso ¡Peligro de lesiones! Apague siempre el motor antes de dejar el aparato. La cadena sigue funcionando durante un breve periodo de tiempo después de soltar el interruptor de encendido/apagado.

• Espere hasta que todas las piezas móviles se hayan detenido por completo.

• Coloque la cubierta protectora en la unidad de corte.

• Active el freno de cadena.

• Deje que se enfríe el aparato. Técnica básica de trabajo ¡Peligro de lesiones! Esta sección trata de la técnica básica para trabajar con el aparato. La información aquí facilitada no sustituye la formación y experiencia de un especialista. Evite cualquier trabajo para el que no esté suficientemente cualificado. El uso inadecuado del aparato puede provocar lesiones graves e incluso la muerte.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

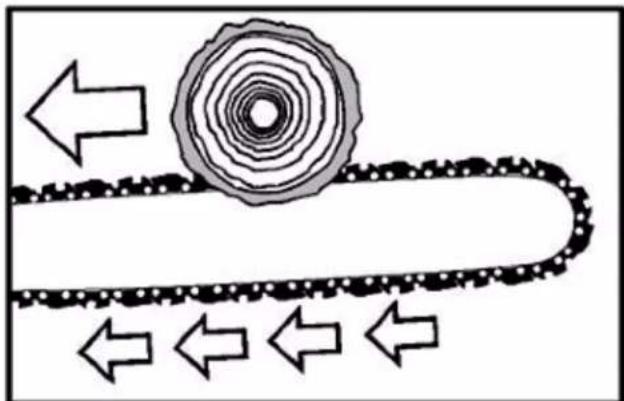

Técnica de corte Corte por tracción Con esta técnica, el corte se realiza de arriba abajo con la parte inferior de la barra.

La cadena empuja la motosierra hacia delante, alejándola del usuario. El borde delantero de la unidad forma un soporte que absorbe las fuerzas sobre el tronco al serrar. Al serrar tirando, el usuario tiene mucho más control sobre la máquina y puede evitar mejor el contragolpe. Por esta razón, se debe preferir esta técnica de corte. Corte por empuje Con esta técnica, el corte se realiza con la parte superior de la barra de corte apuntando hacia abajo y hacia arriba. La cadena hace girar la motosierra hacia atrás, hacia el usuario. ADVERTENCIAS Si la barra de corte se inclina, la unidad puede lanzarse hacia el usuario con gran fuerza. Si el usuario no compensa la fuerza de empuje de la cadena hacia atrás con su propia fuerza física, existe el riesgo de que sólo la punta de la barra de corte entre en contacto con la madera, lo que provocaría un contragolpe. Peligro de muerte o lesiones graves.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

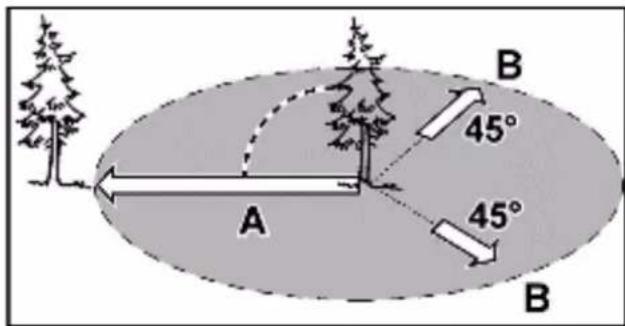

Tala de un árbol ¡Peligro de lesiones! Los trabajos de tala y desramado sólo deben ser realizados por personal cualificado. Existe riesgo de lesiones mortales. Antes de iniciar los trabajos de tala, asegúrese de que: – no hay personas o animales no implicados en la zona de caída (A) del árbol. – es posible una vía de evacuación sin obstáculos para todas las personas implicadas. Se produce una retracción (B) diagonalmente opuesta a la dirección de caída. – la zona alrededor del tronco esté libre de obstáculos (¡peligro de tropezar!). – el siguiente puesto de trabajo está al menos a 2½ árboles de distancia. Antes de talar, compruebe la dirección de caída del árbol y asegúrese de que no haya objetos, otras personas o animales a una distancia de 2½. No hay objetos, otras personas o animales a una distancia inferior a la del árbol.

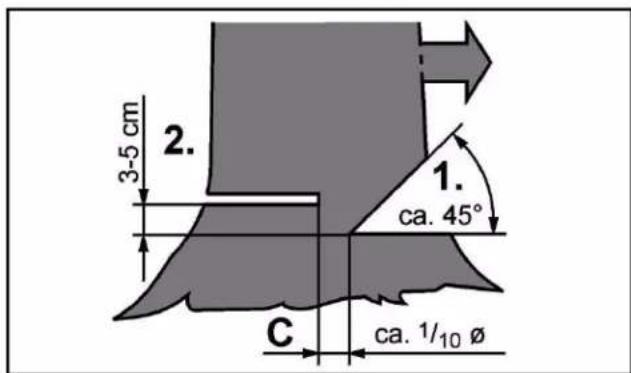

La tala de un árbol es un proceso que consta de dos fases en dos etapas:

• Haz una incisión en el tronco de aproximadamente un tercio de su diámetro en el lado de la gota (1)

• En el lado opuesto, haga el corte de tala (2.), que debe ser ligeramente más alto que la muesca de tala (aprox. 3-5 cm).Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

¡Riesgo de lesiones! Nunca vi el tronco por completo. La zona (C) actúa como bisagra y garantiza una dirección de caída definida. Al talar, colóquese únicamente en el lado del árbol que vaya a talar. ¡Riesgo de lesiones mortales! Troncos en el suelo

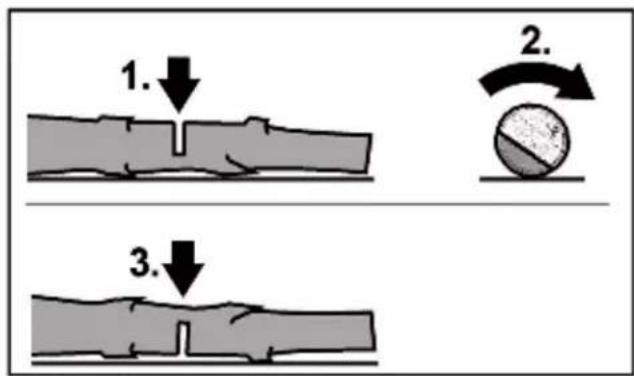

• Corta el tronco por la mitad, dale la vuelta y vio desde el lado opuesto.

Daños en la herramienta eléctrica! Asegúrese de que la barra de corte no toque el suelo al cortar el tronco. Troncos apoyados Recomendamos apoyar los troncos a serrar sobre caballetes. Si esto no es posible, el tronco debe levantarse y apoyarse con la ayuda de ramas de soporte o bloques de soporte.

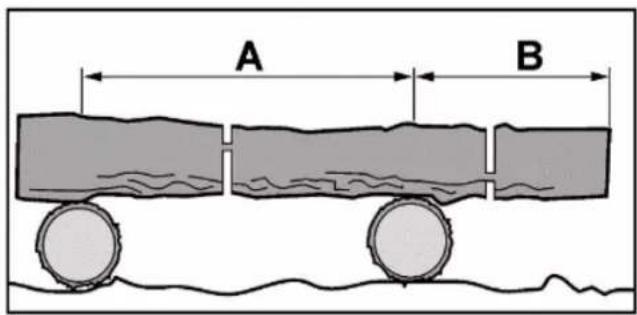

• En la zona A, corte primero un tercio del diámetro del tronco de arriba abajo y, a continuación, realice el corte final de abajo arriba.

• En la zona B, corte primero aproximadamente un tercio del diámetro del tronco desde abajo hacia arriba y, a continuación, sierre desde arriba.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

¡Peligro de lesiones! No sierre troncos bajo tensión. El astillamiento de la madera o la inclinación de la sierra pueden causar lesiones graves. Eliminación de ramas

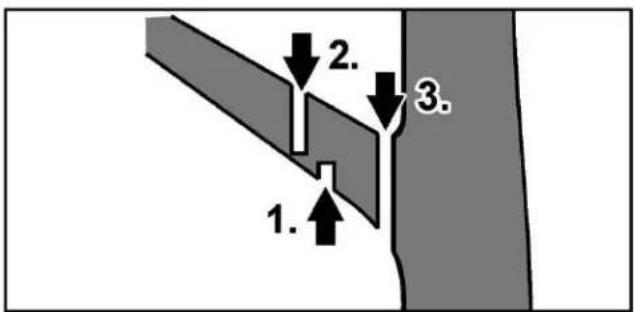

• Trabaje siempre en el lado opuesto a la rama en cuestión.

• Empieze por la parte inferior del tronco y ve subiendo.

• Serrar la rama a 10-15 cm de la base de la rama desde abajo hacia arriba hasta 1/3 del diámetro de la rama (1.).

• Serrar la rama un poco más desde arriba hacia abajo (2.).

• Haga un corte cerca del tronco (3.) Haga el corte de arriba abajo.

• Al arrancar troncos tumbados, sierre siempre primero las ramas que sobresalen libremente al aire. No corte las ramas de soporte hasta que el tronco se haya cortado a la longitud deseada. ¡Peligro de lesiones! Las ramas que están por encima o bajo tensión pueden atascar la cadena en la madera. Mantenimiento y cuidado ADVERTENCIAS Retire la batería del aparato antes de realizar cualquier trabajo en la herramienta eléctrica. Peligro de lesiones por dientes afilados. Llevar guantes de protección. ¡Por su seguridad! Realice únicamente los trabajos de mantenimiento aquí descritos. Todos los demás trabajos, en particular el mantenimiento y la reparación del motor, deben ser realizados por un especialista formado. Un trabajo inadecuado puede provocar daños en la unidad y, por tanto, también lesiones.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Limpieza y mantenimiento Después de cada uso

• Limpieza del aparato. Regularmente, dependiendo del uso

• Limpiar la ranura guía de aceite de la barra de corte

• Compruebe el nivel de aceite de la cadena y rellene si es necesario. Limpieza ADVERTENCIAS No utilice agua ni detergentes líquidos. ¡ATENCIÓN! Limpie el aparato después de cada operación. Un aparato sucio provocará daños materiales y funcionales.

• Utilice un paño húmedo y un cepillo suave para limpiar el aparato.

• Retire la cubierta de la cadena y, a continuación, utilice un cepillo suave para eliminar la suciedad de la barra guía, la cadena, el piñón y la cubierta de la cadena.

• Mantenga las ranuras de ventilación limpias y sin polvo. Advertencias Tensión de la cadena La cadena no debe doblarse, pero debe ser posible separarla 1-2 milímetros de la barra de corte en el centro de la cadena:

• Gire el pomo de apriete del piñón en sentido antihorario hasta que la barra de corte pueda moverse manualmente.

• Gire el tensor de cadena en sentido antihorario para tensar la cadena.

• Gire la cadena con la mano para comprobar que funciona sin problemas. Debe deslizarse libremente en la barra.

• Apriete el pomo de sujeción del piñón para fijar la barra y la cubierta.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

NOTAS La tensión de una cadena nueva debe comprobarse y ajustarse tras unos minutos de trabajo. Para ello, apague la máquina, retire la batería y active el freno de cadena. Limpieza de la ranura guía de aceite de la barra de sierra.

• Desmontaje de la barra de corte.

• Elimine la suciedad de la ranura de la guía de aceite con una herramienta adecuada. Utilizar espátula de plástico, ¡no utilizar herramientas de acero!

• Colocación de la barra de corte. Reafilado de la cadena Se necesitan herramientas especiales que garanticen que las cuchillas de la cadena se afilan en el ángulo y a la profundidad correctos. Se recomienda encargar el reafilado de la cadena a un especialista. Piezas de recambio

• Guarde el aparato en un lugar seco y protegido de las heladas (10-25°C).

• Guarde la batería y el aparato por separado.

• Cargue la batería antes de guardarla en invierno.

• Retire siempre el aceite lubricante de la cadena de la unidad si no se va a utilizar durante un período prolongado de tiempo.

• Coloque la cubierta protectora en la unidad de corte.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

• Mantenga el aparato y especialmente sus componentes de plástico alejados de líquidos de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Contienen sustancias químicas que pueden dañar o destruir los componentes plásticos del aparato.

• Los fertilizantes y otros productos químicos de jardinería contienen sustancias que pueden tener un efecto altamente corrosivo sobre las piezas metálicas. No guarde el aparato cerca de estas sustancias. Reparaciones Las reparaciones sólo pueden ser efectuadas por un taller autorizado por el fabricante. Instrucciones de eliminación ADVERTENCIAS Inutilice las herramientas eléctricas usadas antes de desecharlas: – herramientas eléctricas alimentadas por la red eléctrica retirando la clavija de conexión, – herramientas eléctricas inalámbricas extrayendo la batería. Sólo para países de la UE: No tire las herramientas eléctricas a la basura doméstica. Según la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Recuperación de materias primas en lugar de eliminación de residuos: El aparato, los accesorios y el embalaje deben reciclarse de forma respetuosa con el medio ambiente. Las piezas de plástico se marcan para su reciclado según el tipo. ADVERTENCIAS! No tire las baterías a la basura doméstica, al fuego o al agua. No abra las baterías descargadas. Las baterías deben recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente. Sólo para países de la UE: De acuerdo con la Directiva 2006/66/CE, las pilas defectuosas o usadas deben reciclarse. NOTAS Infórmese en su distribuidor especializado sobre las opciones de eliminación.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Garantía: Este producto se ha fabricado siguiendo las normas de calidad más exigentes. Al comprar un producto nuevo, el fabricante concede una garantía legal de 24 meses a partir de la fecha de venta. La garantía sólo cubre los defectos debidos a fallos de material y/o fabricación y el incumplimiento de las características prometidas. Para hacer valer la garantía, debe adjuntarse el recibo de compra original con la fecha de venta. Las reparaciones en garantía son realizadas exclusivamente por Fuxtec GmbH. El derecho a garantía sólo es válido si el producto se utiliza de acuerdo con su finalidad prevista. Quedan excluidos de la garantía legal todos los daños causados por los siguientes hechos: – Abuso, sobrecarga o negligencia. – Uso comercial (industria, artesanía, alquiler). – Reparaciones efectuadas por entidades no autorizadas. – Daños causados por influencias externas, cuerpos extraños, sustancias o accidentes. Las piezas sujetas a desgaste están excluidas de la garantía.Manual de instrucciones original 40V Motosierra C212_214_de_en_ita_fr_es_rev4

Declaración de conformidad CE Declaramos que el producto descrito en los datos técnicos E212C E214C E216C

las siguientes directivas: Directiva sobre máquinas 2006/42/EG Directiva de uso al aire libre 2000/14/EG Directiva CEM 2014/30/EU

3. De conformidad con siguientes

normas armonizadas aplicables: EN 60745-1:2010 EN 60745-2-13:2010 EN 55014-1:2011 EN 55014-2:2008 El procedimiento de evaluación de la conformidad verifica la conformidad con la Directiva sobre máquinas según la Directiva 2006/42/CE. El procedimiento de evaluación de la conformidad verifica la conformidad con la Directiva sobre emisiones sonoras de las máquinas de uso al aire libre según el anexo V y la Directiva 2000/14/CE.

4. Nivel de potencia acústica medido: 99,9 dB(A)

5. Nivel de potencia acústica garantizado: 103 dB(A)

7. Organismo notificado No.: 0905
