Marca	Hema
Modelo	12x27.5x26
Tipo de producto	Máquina de coser
Alimentación	Adaptador de corriente 100-240 V CA, 50/60 Hz, 0,35 A máx., salida 6 V CC, 1200 mA, 7,2 W; o 4 pilas AA (LR6 o HR6 recargables)
Número de puntadas	12
Tipos de puntadas	Puntadas rectas, zigzag, ojal manual, etc. (12 modelos)
Costura inversa	Sí, mediante botón de costura inversa (puntadas 1 a 4)
Ojal	Manual, con puntadas 7 y 8
Velocidad de costura	2 velocidades (L/H) mediante interruptor, o pedal
Lámpara de trabajo	Sí, interruptor dedicado (no reemplazable por el usuario)
Cortahilos	Integrado
Brazo libre	Sí, para costura de mangas
Cajón de almacenamiento	Sí, para accesorios
Tipo de aguja	Universal 90/14
Tipo de bobina	Metálica (obligatoria para el soporte magnético)
Pie prensatelas	Desmontable, bloqueo mediante palanca
Seguridad	Apagar y desconectar antes del mantenimiento; no usar si está dañado; no dejar sin supervisión
Mantenimiento	Limpieza regular, cambio de aguja según sea necesario
Garantía	2 años a partir de la fecha de compra
Reparabilidad	Solo en tienda HEMA; no reparar uno mismo
Reciclaje	Conforme a RAEE (residuos de aparatos eléctricos y electrónicos)

Preguntas frecuentes - 12x27.5x26 Hema

¿Cómo enhebrar el hilo superior?

Gire el volante para subir la aguja al máximo. Coloque un carrete en el portahilos. Tire el hilo a través del disco de tensión del devanador, luego en la ranura hacia la palanca elevadora cromada. Pase el hilo por el agujero de la palanca, luego por el agujero del portagujas y finalmente por el ojo de la aguja de adelante hacia atrás. Tire unos 10 cm de hilo hacia atrás.

¿Cómo reemplazar la bobina inferior?

Apague la máquina y desconecte el adaptador. Deslice el botón de la cubierta de la bobina hacia la derecha y retire la cubierta. Coloque una bobina metálica nueva con el hilo en el sentido de las agujas del reloj, dejando colgar 10 cm de hilo. Haga un lazo y páselo por debajo de la aguja. Gire el volante para subir el hilo de la bobina. Vuelva a colocar la cubierta y tire de los dos hilos hacia atrás unos 15 cm.

¿Cómo cambiar la aguja?

Apague la máquina y desconecte. Gire el volante para subir la aguja al máximo. Afloje el tornillo del sujetador de aguja, retire la aguja vieja. Inserte la nueva aguja universal 90/14 con el lado plano hacia atrás, empújela completamente y apriete el tornillo.

¿Cómo ajustar la tensión del hilo superior?

Si el hilo inferior forma una línea recta, el hilo superior está demasiado flojo: gire el selector de tensión hacia un número más grande. Si el hilo superior forma una línea recta, el hilo superior está demasiado apretado: gire hacia un número más pequeño. La costura normal debe mostrar un entrelazado equilibrado de los hilos.

¿Cómo usar la costura inversa?

Cosa normalmente hacia adelante, luego presione el botón de costura inversa (en el frente de la máquina) y manténgalo presionado para coser hacia atrás. Suelte para coser nuevamente hacia adelante. Esta función está disponible para las puntadas 1 a 4.

¿Cómo hacer un ojal manual?

Coloque la tela debajo del pie prensatelas. Seleccione la puntada 8, cosa 5-6 puntadas a velocidad lenta, luego apague. Cambie a la puntada 7, cosa la longitud deseada, apague. Vuelva a la puntada 8, cosa 5-6 puntadas, luego levante el pie y gire la tela 180°. Elija nuevamente la puntada 7 y cosa hasta el cierre completo.

¿Cómo elegir la velocidad de costura?

Deslice el interruptor de alimentación a 'L' para velocidad baja o 'H' para velocidad alta. También puede usar el pedal, pero no simultáneamente con el interruptor. La velocidad lenta se recomienda para principiantes.

¿Qué hacer si el hilo se enreda o se atasca?

Apague la máquina. Gire suavemente el volante mientras tira ligeramente del hilo para liberarlo. No empuje ni tire del mecanismo de la bobina inferior con un dedo o herramienta, ya que es frágil. Si el problema persiste, verifique el enhebrado.

¿Cómo limpiar la máquina de coser?

Apague la máquina y desconecte el adaptador. Retire el pedal. Use un paño suave para limpiar el exterior. No abra la carcasa. La limpieza interior debe ser realizada por un profesional de HEMA.

¿Qué tipos de pilas usar?

Use 4 pilas AA (LR6 alcalinas o HR6 recargables). Insértelas en el compartimento debajo de la máquina. Retire las pilas si usa el adaptador de corriente. Asegúrese de que el interruptor esté apagado al insertar o retirar.

MANUAL DE USUARIO 12x27.5x26 Hema

Instrucciones de uso

Máquina de coser DC 6V 1200mA

Inhoud – Teneur – Content – Inhalt – Contenido

n.° de artículo 80.06.0018

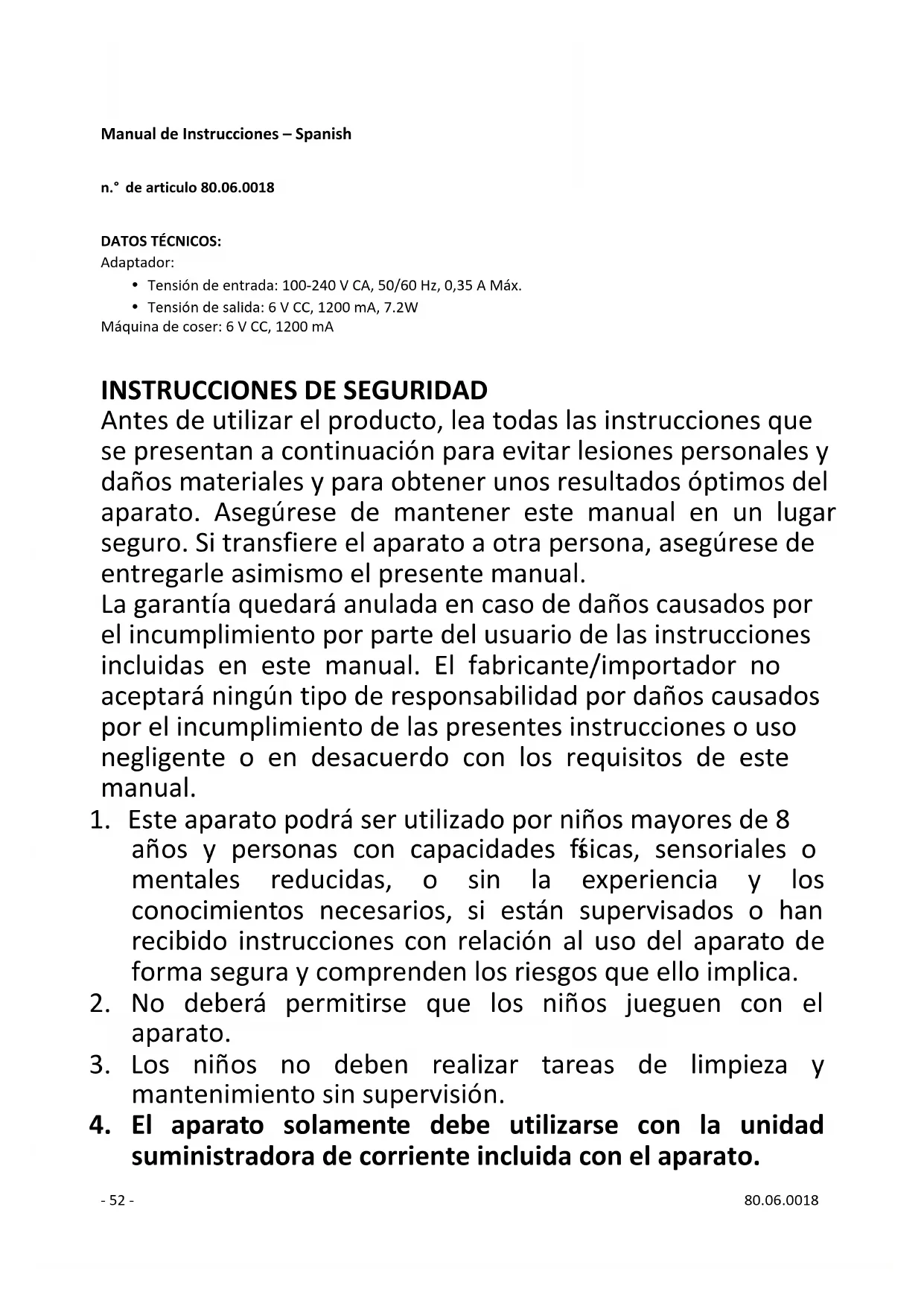

DATOS TÉCNICOS:

Adaptador:

• Tensión de entrada: 100-240 V CA, 50/60 Hz, 0,35 A Máx.
• Tensión de salida: 6 V CC, 1200 mA, 7.2W

Máquina de coser: 6 V CC, 1200 mA

INSTRUCCIONES DE SEGURIDAD

Antes de utilizar el producto, lea todas las instrucciones que se presentan a continuación para evitar lesiones personales y daños materiales y para obtener unos resultados óptimos del aparato. Asegúrese de mantener este manual en un lugar seguro. Si transfiere el aparato a otra persona, asegúrese de entregarle asimismo el presente manual.

La garantía quedará anulada en caso de daños causados por el incumplimiento por parte del usuario de las instrucciones incluidas en este manual. El fabricante/importador no aceptará ningún tipo de responsabilidad por daños causados por el incumplimiento de las presentes instrucciones o uso negligente o en desacuerdo con los requisitos de este manual.

1. Este aparato podrá ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o sin la experiencia y los conocimientos necesarios, si están supervisados o han recibido instrucciones con relación al uso del aparato de forma segura y comprenden los riesgos que ello implica.
2. No deberá permitirse que los niños jueguen con el aparato.
3. Los niños no deben realizar tareas de limpieza y mantenimiento sin supervisión.
4. El aparato solamente debe utilizarse con la unidad suministradora de corriente incluida con el aparato.

1. ¿dese siempre de apagar el aparato, desenchufarlo y retirar el pedal en los siguientes casos:

2. Al cambiar de aguja.

3. Al enhebrar la aguja.
4. Al cambiar la canilla inferior.
5. Al cambiar alguna pieza.
6. Al instalar o sacar las pilas.
7. Al limpiar la máquina.

8. Después de cada uso.

9. Nunca deje la máquina funcionando cuando haya un hilo en la aguja, pero no una tela en la máquina. Esto podría dañar la máquina.

10. Mantenga siempre sus manos alejadas de la aguja, el volante, el regulador de la tensión del hilo superior y el selector de puntada cuando el aparato esté funcionando.

11. Nunca intente abrir la carcasa del aparato o repararlo usted mismo. Esto podría causarle una descarga eléctrica.

12. No deje nunca el aparato en funcionamiento sin vigilancia.

13. Apague y desenchufe el aparato cuando lo vaya a dejar desatendido.

14. Desenchufe el aparato antes de llevar a cabo algún trabajo de mantenimiento.

15. Este aparato no está diseñado para uso comercial.

16. No utilice el aparato en exteriores.

17. No utilice al aparato para un uso distinto del previsto.

18. Nunca use el aparato si sufre algún daño.

19. Cuando la máquina de coser no esté en uso, asegúrese de que esté apagada y desenchufada de la corriente, y de quitarle el pedal.

20. Guarde la máquina en un lugar seco y ventilado.

IDENTIFICACIÓN DE PARTES

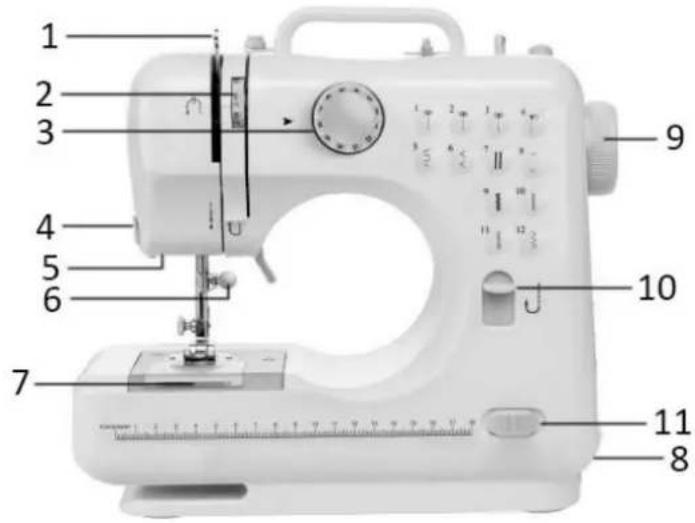

Vista frontal

1. Palanca tirahilos
2. Selector de la tensión del hilo superior
3. Selector de puntada
4. Cortahilos
5. Luz
6. Tornillo de sujeción de la aguja
7. Canilla inferior
8. Cajón
9. Volante
10. Botón de retroceso
11. Interruptor/selector de velocidad

1 2 3 4 5 6 7 8 9 10 11

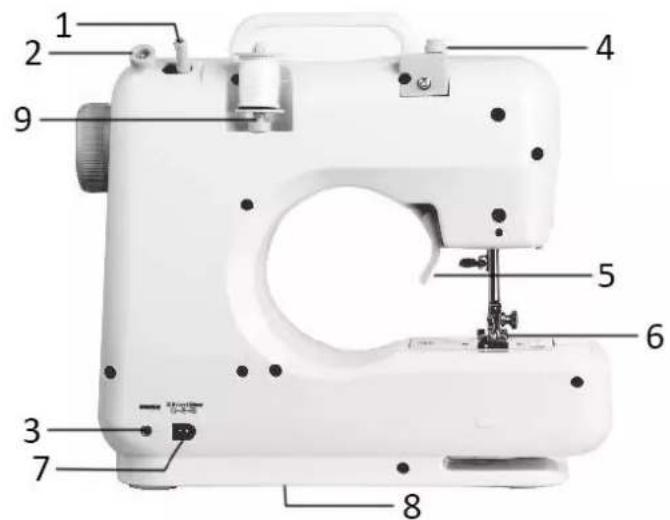

Vista trasera

1. Devanador de canilla
2. Freno del devanador de canilla
3. Toma del pedal
4. Disco tensor del devanador
5. Palanca del prensatelas
6. Prensatelas
7. Toma de alimentación
8. Compartimento de las pilas
9. Portahilos

1. Inserte el conector del pedal en la toma del pedal para conectarlo. Ahora podrá usar el pedal para encender la máquina en lugar de usar el interruptor manual (interruptor/selector de velocidad)
2. Inserte el conector del adaptador a la toma de alimentación de la parte trasera de la máquina y enchufe el adaptador a la corriente.

Precaución:

• Asegúrese de que el pedal esté desconectado de la máquina cuando no lo esté utilizando, de manera que la máquina no pueda ser accionada accidentalmente.
• El pedal no puede usarse en conjunción con el interruptor/selector de velocidad. Asegúrese de que el selector está en la posición de apagado.
• La velocidad no será seleccionable cuando utilice el pedal para controlar la máquina.

1. Asegúrese de que el interruptor/selector de velocidad esté en la posición de apagado.
2. Dele la vuelta a la máquina sobre una superficie plana y quite la tapa del compartimento de las pilas.
3. Inserte 4 pilas AA (LR6 o HR6 recargables) en el compartimento de las pilas y vuelva a cerrar la tapa.

Precaución:

- Para prevenir el accionamiento accidental de la máquina de coser, asegúrese siempre de que el interruptor/selector de velocidad esté en la posición de apagado cuando instale o saque las pilas.

- Cuando use el adaptador, acuérdese de sacar las pilas de la máquina.

Si la aguja se rompe o necesita una aguja diferente para coser otro tipo de tela, siga los pasos siguientes.

Si necesita una aguja de recambio, utilice agujas universales del tipo 90/14.

Precaución:

- Para prevenir lesiones debido al accionamiento accidental de la máquina, asegúrese de desenchufar el adaptador, mover el interruptor/selector de velocidad a la posición de apagado y quitar el pedal.

1. Gire el volante para elevar la aguja a su posición más elevada. Sujete la aguja usada y afloje el tornillo de sujeción de la aguja. Retire la aguja usada y deséchala apropiadamente. (Imagen 1)
2. Inserte la aguja nueva en el portaagujas con el lado plano orientado correctamente (hacia atrás). Asegúrese de empujar la aguja del todo en el portaagujas antes de apretar el tornillo de sujeción de la aguja.
3. Apriete el tornillo de sujeción de la aguja.

Precaución:

- La aguja debe estar orientada correctamente y el tornillo de sujeción bien apretado para evitar que la aguja se caiga.

1. Cómo quitar el prensatelas

Gire el volante en sentido antihorario para elevar la aguja a su posición más elevada. Eleve la palanca del prensatelas y presione la palanca de bloqueo del prensatelas. El prensatelas se caerá por sí solo del dispositivo de bloqueo. (Imagen 3; imagen 4)

2. Cómo instalar el prensatelas

Coloque el prensatelas en el dispositivo de bloqueo, baje la palanca del prensatelas, presione el dispositivo de bloqueo del prensatelas para reposicionarlo y levante la palanca del prensatelas. (Imagen 5; imagen 6)

Precaución:

• Acuérdese siempre de apagar el aparato, desenchufarlo y retirar el pedal cuando vaya a cambiar el prensatelas.
  • Coloque la máquina sobre una plataforma estable cuando vaya a cambiar el prensatelas.
• Cuando baje el prensatelas, tenga cuidado de no poner la mano o el dedo debajo para evitar lesionarse los dedos.

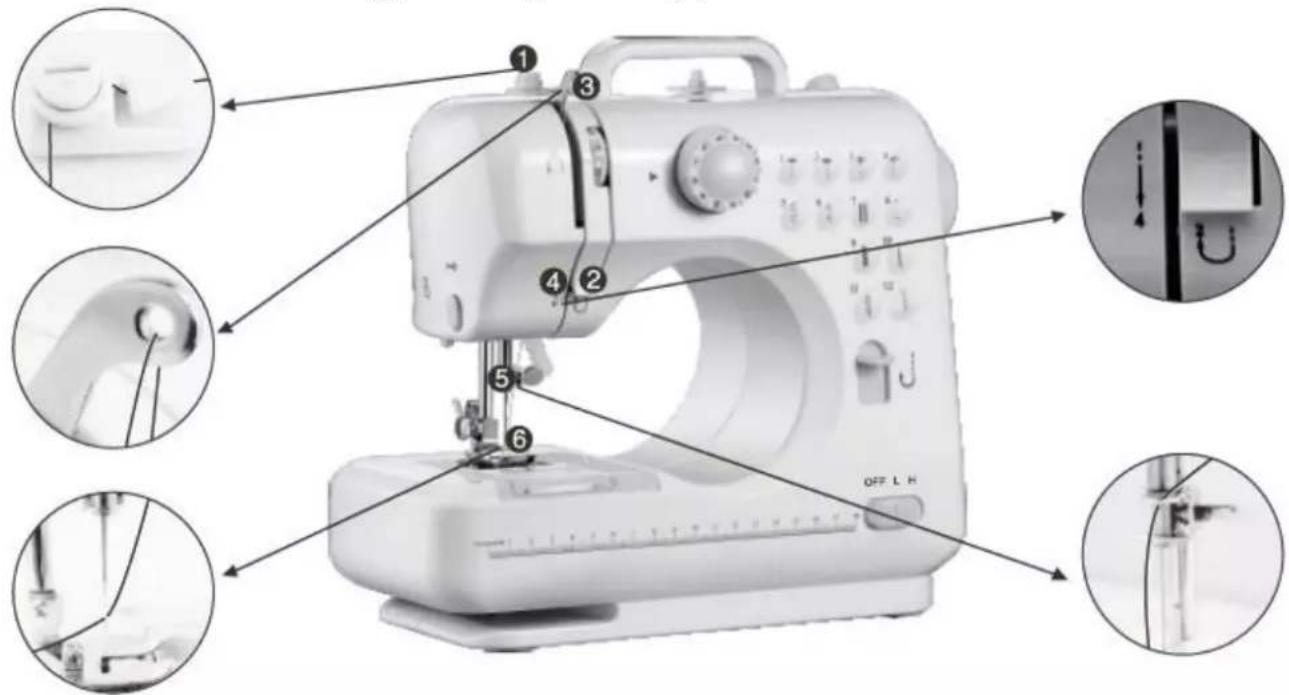

1. Cómo enhebrar el hilo superior

Precaución:

- Acuérdese siempre de apagar el aparato, desenchufarlo y retirar el pedal cuando vaya a enhebrar la máquina.

1) Gire el volante para elevar la aguja a su posición más elevada.
2) Coloque el carrete de hilo en el portahilos, póngale la cubierta al portahilos, y tire del hilo.
3) Tire del hilo y páselo por el disco tensor del devanador (① en la imagen más abajo).
4) Guíe el hilo por la ranura y tire de él hacia el tirahilos cromado de la parte de arriba (② y ③ de la imagen más abajo).
5) Pase el hilo por el ojo del tirahilos cromado y tire de él hacia la aguja (④ y ⑤ de la imagen más abajo).
6) Encienda la luz de trabajo para mejorar la visibilidad.
7) Pase el hilo por el orificio del portaagujas y, a continuación, por el lado frontal del ojo de la aguja y tire del hilo unos 10 cm hacia atrás (⑥ en la imagen más abajo).

2. Cómo cambiar la canilla inferior

1) Deslice la cubierta de la canilla inferior hacia la derecha y retire la cubierta (imagen 7).
2) Ponga la nueva canilla en el portacanillas, con el desenrollado del hilo en sentido horario. Deje 10 cm de hilo colgando (imagen 8).
3) Haga un bucle y póngala en el alojamiento debajo de la aguja.
4) Sujete el extremo del hilo superior con una mano y gire el volante en sentido antihorario con la otra. El hilo de la aguja recogerá el hilo de la canilla y tirará de él a través del agujero debajo de la aguja (imagen 9).
5) Vuelva a poner la cubierta de la canilla, separe ambos hilos y tire de ellos hacia atrás por debajo del prensatelas, dejando unos 15 cm colgando. (Imagen 10)

Precaución:

• Acuérdese siempre de apagar el aparato, desenchufarlo y retirar el pedal cuando vaya a cambiar la canilla inferior.
• Por favor, utilice canillas metálicas, de lo contrario el portacanillas magnético no podrá tensar el hilo de la canilla ni funcionar correctamente.

1. Gire el volante en sentido antihorario para elevar la aguja a su posición más elevada.
2. Eleve la palanca del prensatelas y coloque la tela que quiera coser debajo (imagen 11).
3. Baje el prensatelas. (Imagen 12)
4. Gire el selector de puntada para elegir una puntada.

Precaución:

• Antes de cambiar de puntada, apague la máquina y gire el volante para elevar la aguja del todo hacia arriba de manera que no se atasque y doble.

• La puntada no puede cambiarse cuando la máquina está funcionando, ya que la aguja y/o la máquina podrán dañarse.

• Gire el volante varias veces para asegurarse de que las puntadas no se quedan atrapadas.

• Deslice el interruptor a la posición "L" (velocidad baja) o "H" (velocidad alta) para que la máquina comience a coser automáticamente. Recomendamos la velocidad baja para los principiantes (imagen 13).

• Cuando termine de coser, apague la máquina, desenchufe el adaptador, gire el volante para elevar la aguja del todo hacia arriba, levante el prensatelas, retire con cuidado la tela de la máquina de coser, y corte el hilo con el cortahilos (imagen 14).

Consejos:

• Si le cuesta retirar la tela, gire el volante y tire de ella con cuidado.

- Si el hilo se en enreda o queda atrapado, gire el volante a la vez que tira ligeramente del hilo para liberarlo. El mecanismo de la canilla inferior es la pieza de mayor precisión. Una acción inapropiada podría dañarlo. Por favor, no empuje o tire de ella con el dedo o algún utensilio.

magen 14)

(Imagen 14)

CARACTERÍSTICAS

1. Selección de puntadas

Gire el selector de puntada para elegir una de las 12 puntadas disponibles. La superficie de la máquina muestra ilustraciones de las puntadas para su referencia.

Precaución:

- Antes de cambiar de puntada, apague la máquina y gire el volante para elevar la aguja del todo hacia arriba de manera que no se atasque y doble.

- La puntada no puede cambiarse cuando la máquina está funcionando, ya que la aguja y/o la máquina podrían dañarse.

2. Como coser en reversa

La costura en reversa (pespunte) es útil para reforzar el inicio y final de la costura. Para usar esta función, haga lo siguiente:

3) Cosa hacia delante como es habitual y, a continuación, mantenga pulsado el botón de retroceso de la parte frontal de la máquina de coser para coser en reversa.
4) Para coser de nuevo hacia delante, basta con dejar de pulsar el botón de retroceso.

Nota: La costura en reversa solo es aplicable a las puntadas de la 1 a la 4.

3. Ajuste de la velocidad de costura

Deslice el interruptor a la posición "L" o "H" ("L" = velocidad baja; "H" = velocidad alta).

4. Luz de trabajo

Si requiere más luz, pulse el botón de la luz para encenderla. Pulse de nuevo el botón para apagarla. La luz de trabajo no puede ser reemplazada por el usuario.

5. Cortahilos

La máquina incorpora un cortahilos en el lado central izquierdo de la máquina que puede cortar el hilo después de coser o devanar el hilo.

6. Cómo coser mangas

Esta máquina de coser ha sido diseñada para coser mangas o pequeñas aberturas en la prendas. Eleve el prensatelas. Coloque la prenda sobre el brazo de coser. Baje el prensatelas y siga las instrucciones normales de costura.

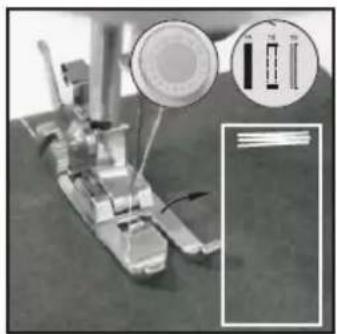

7. Ojal manual

1) Coloque la tela debajo del prensatelas, baje el prensatelas en el lugar donde quiera coser el ojal, y elija la octava puntada.
2) Encienda la máquina, cosa 5 o 6 puntadas a baja velocidad y vuelva a apagarla (imagen 15).
3) Elija la séptima puntada, encienda la máquina, cosa la tela en la longitud apropiada, y vuelva a apagar la máquina. Procure hacer las puntadas en línea recta (imagen 16).
4) Elija la octava puntada, encienda la máquina, cosa 5 o 6 puntadas a baja velocidad, y vuelva a apagarla (imagen 17).
5) Levante el prensatelas y gire la tela 180° (imagen 18).
6) Elija la séptima puntada, encienda la máquina, y cosa el ojal hasta que esté terminado (imagen 19).

Nota: El pie prensador mostrado abajo puede facilitar el cosido del ojal.

8. Cajón

Este cajón sirve para guardar accesorios, y puede deslizarse hacia fuera para guardar sus agujas, canillas de repuesto, etc. Está situado debajo del volante.

1. Ponga un carrete de hilo en el portahilos. (Imagen 20)
2. Gué el hilo por el disco tensor del devanador situado en la parte superior de la máquina. (Imagen 21)
3. Coloque la canilla en el devanador de canillas y enrolle el hilo varias veces en la canilla en sentido horario. (Imagen 22)
4. Empuje la canilla hacia la izquierda. (Imagen 23)
5. Encienda la máquina para empezar a devanar. (Imagen 24)
6. Una vez que la canilla tenga un volumen apropiado de hilo, apague la máquina para terminar de devanar.
7. Separe el devanador de canilla del freno, retire la canilla del devanador y corte el hilo. (Imagen 25)

Precaución:

- Antes de devanar la canilla, eleve el prensatelas y saque la canilla inferior y el hilo superior.

1. Tal como muestra la imagen A, una puntada normal debe realizar una costura uniforme por el anverso y el revés; ni muy apretada ni muy suelta. (① = Costura superior; ② = Tela; ③ = Costura inferior)

① ② ③

Imagen A

1. Si la costura inferior parece una línea recta (imagen B), significa que la costura superior está demasiado suelta. Gire el selector de tensión del hilo superior hasta un número más alto para aumentar la tensión y hacer puntadas normales.

1. Si la costura superior parece una línea recta (imagen C), significa que está demasiado apretada. Gire el selector de tensión del hilo superior hasta un número más bajo para reducir la tensión y hacer puntadas normales.

Tela Presentación de la costuraCaracterísticas de la tela	Algodón/lino	Seda/lana	Poliéster	Elástica
Normal	√	×	√	△
Gruesa	√	×	√	△
Fina	√	×	×	×
Dura	√	√	√	△
Blanda	×	×	×	×

Efectividad de la costura:

v: indica que es fácil de coser

×: indica que es difícil de coser

△: indica que no es lo suficientemente uniforme para coserse

Nota:

1. Definición del grosor de la tela:

Fina (tela): grosor de dos capas de tela < 0,35 mm.

Gruesa (tela): grosor de dos capas de tela > 0,8 mm.

Normal (tela): grosor de dos capas de tela ≥ 0,35 mm e ≤ 0,8 mm.

1. Definición de tela elástica:

Si una tela con unas dimensiones de 100 x 30 mm se expande más de 106 mm al ejercer una tensión de 0,5 kg, entonces la tela se define como elástica y, en caso contrario, como inelástica.

1. Tejido duro: vaqueros, lona fina, etc.

2. Tejido blando: toalla, bayeta, etc.

1. Asegúrese de que haya tela debajo de la aguja cuando la máquina esté funcionando y la aguja se esté moviendo, de lo contrario la máquina atascará y el hilo quedará atrapado.
2. Dele 2 o 3 vueltas al volante para probar si hace las puntadas con fluidez antes de accionar la máquina. El volante debe girarse en el mismo sentido que muestra la flecha del volante.
3. Asegúrese de haber enhebrado el hilo correctamente en la máquina (no se olvide de ningún paso o no coserá bien).
4. No cosa telas demasiado elásticas o finas (p. ej., seda), ni demasiado gruesas. Por favor, consulte las telas apropiadas en el manual de instrucciones.
5. Si la máquina se atasca debido a una operación equivocada, apáguela inmediatamente.
6. Antes de devanar la canilla, saque la canilla inferior y el hilo superior.

RECICLAJE

Este aparato está marcado con el símbolo de la clasificación selectiva relativa a los desechos de equipos eléctricos y electrónicos.

Esto significa que este producto debe ser tomado a cargo por un sistema de colecta selectiva conforme a la directiva europea 2012/19/EU ya sea con el fin de poder ser reciclado o bien desmantelado para reducir cualquier impacto en el medio ambiente.

Para más información, puede contactar a su administración local o regional.

Los productos electrónicos que no hayan sido objeto de una clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de substancias peligrosas.

LA PILA DEBE SER RECICLADA O DESECHADA DE FORMA ADECUADA. NO LA ABRA. NO LA LA CORTOCIRCUITE.

CALIDAD

HEMA le da mucha importancia a la seguridad y la calidad. Disponemos de nuestro propio laboratorio en el que controlamos la seguridad eléctrica y funciones de todos los aparatos antes de incorporarlos al surtido. Además, HEMA vela junto con el fabricante por la calidad del producto.

SEGURIDAD

Es posible que este artículo de HEMA cuente con una tira de plástico de seguridad. La encontrará en la parte inferior del aparato. Esta tira no influye en la calidad ni en el funcionamiento del artículo y se puede retirar sin ningún problema.

En el caso de un aparato defectuoso, llévelo a reparar a un establecimiento Hema.

No intente reparar Ud. mismo el aparato.

Si necesita que se le repare un aparato, puede entregarlo bien embalado, preferiblemente en el envase original, a un establecimiento Hema. Si estuviera dentro del plazo de garantía, lleve el comprobante.

GARANTÍA

El período de garantía es de 2 años a partir de la fecha de compra.

CONDICIONES DE LA GARANTÍA

Garantía de calidad de HEMA

HEMA garantiza que el artículo que ha adquirido cumple la calidad y las propiedades que puede esperar del mismo. Estas condiciones de la garantía son válidas sin perjuicio de los derechos legales del cliente, y son aplicables en todos los países en los que HEMA tenga establecimientos.

Uso de la garantía

Si desea hacer uso de la garantía, deberá entregar el artículo junto con el recibo de compra en uno de nuestros

establecimientos. El establecimiento en cuestión determinará si sustituye el artículo (por otro igual o equivalente), si se repara dentro de un plazo razonable o si le devuelve el importe de compra.

Vencimiento de la garantía

La garantía de este artículo perderá su validez si el fallo o avería ha sido causado por:

a) desgaste normal;
b) un suceso exterior (por ejemplo, daños debidos a arena, una cada o humedad);
c) uso erróneo o indebido; o
d) mantenimiento atrasado o incorrecto, dentro de lo cual se incluye una reparación que no se ha realizado a iniciativa de HEMA.

Esta enumeración no es exhaustiva.

Seguridad adicional para una buena elección

Podrá canjear o devolver el artículo en un plazo de 30 días desde la compra (siempre que esté en perfectas condiciones y tenga el recibo de compra).

1 de noviembre de 2019

Hema B.V.

Postbus 37110

1030 AC Ámsterdam

Países Bajos

Estas condiciones de garantía son válidas sin perjuicio de los derechos legales o reclamaciones del cliente.
