BEDIENUNGSANLEITUNG 12x27.5x26 Hema

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Die Reinigung und vom Benutzer auszuführende

Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.

4. Das Gerät darf nur mit dem mitgelieferten Ladegerät

betrieben werden.- 40 - 80.06.0018

5. Schalten Sie das Gerät stets aus, trennen Sie es

von der Stromversorgung und entfernen Sie das Fußpedal, wenn Sie:

• die Nadel auswechseln;

• die Nadel einfädeln;

• die Unterfadenspule auswechseln;

• Bestandteile auswechseln;

• Batterien einlegen oder herausnehmen;

• die Maschine reinigen;

• nach jedem Gebrauch.

6. Lassen Sie die Maschine niemals laufen, wenn ein Faden

in die Nadel eingefädelt ist, aber kein Stoff auf der Maschine liegt. Dadurch könnte die Nähmaschine beschädigt werden.

7. Halten Sie stets die Hände von der Nadel, dem Handrad,

dem Drehknopf für die Oberfadenspannung und dem Drehknopf zur Musterauswahl. fern, wenn das Gerät in Betrieb ist.

8. Versuchen Sie unter keinen Umständen, das Gehäuse des

Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.

9. Lassen Sie das Gerät während des Gebrauchs niemals

10. Schalten Sie das Gerät aus oder ziehen Sie seinen

Netzstecker aus der Steckdose, wenn Sie es unbeaufsichtigt lassen.

11. Ziehen Sie den Netzstecker des Gerätes, bevor Sie

Wartungsarbeiten durchführen.

12. Dieses Gerät ist nicht für den gewerblichen Gebrauch

13. Benutzen Sie das Gerät nicht im Freien.

14. Verwenden Sie das Gerät nur zu seinem- 41 - 80.06.0018

bestimmungsgemäßen Zweck.

15. Benutzen Sie das Gerät niemals, wenn es in irgendeiner

Weise beschädigt ist.

16. Stellen Sie immer sicher, wenn die Maschine nicht in

Betrieb ist, dass die Nähmaschine ausgeschaltet und von der Stromquelle getrennt ist, und entfernen Sie das Fußpedal.

17. Lagern Sie die Maschine an einem trockenen und gut

belüfteten Ort.- 42 - 80.06.0018

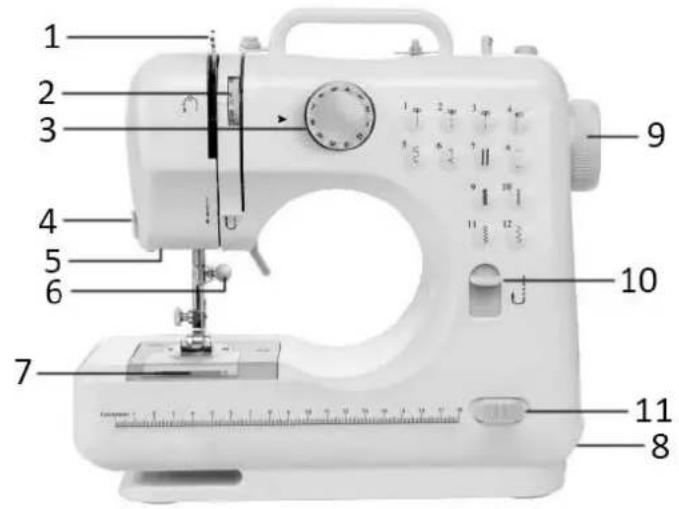

BESCHREIBUNG DER TEILE

2. Drehknopf für Oberfadenspannung

3. Drehknopf für die Musterauswahl

6. Nadelbefestigungsschraube

11. Ein/Aus- und Geschwindigkeitsschalter

3. Fußpedal-Anschlussbuchse

4. Aufspuler-Spannungsscheibe

1. Verbinden Sie das Fußpedal, indem Sie den Stecker in die Fußpedalbuchse

stecken. Sie können dann die Maschine mit dem Fußpedal anstatt des Handschalters (Ein/Aus- und Geschwindigkeitsschalter) einschalten.

2. Verbinden Sie den Stecker des Adapters mit der DC-Eingangsbuchse an

der Rückseite der Maschine und den Netzstecker mit der Netzsteckdose. Achtung: Denken Sie daran, den Stecker des Fußpedals aus der Maschine zu ziehen, wenn Sie die Maschine nicht benutzen, damit sie nicht versehentlich gestartet werden kann. Das Fußpedal kann nicht gleichzeitig mit dem Ein/Aus- und Geschwindigkeitsschalter benutzt werden. Stellen Sie sicher, dass der Schalter auf „OFF“ gestellt ist. Wenn das Fußpedal benutzt wird, kann die Geschwindigkeit nicht ausgewählt werden.

EINLEGEN DER BATTERIEN

1. Achten Sie darauf, dass der „Ein-/Aus- und Geschwindigkeitsschalter“ auf die Position „OFF“ gestellt ist.

2. Drehen Sie die Nähmaschine über einem ebenen Untergrund um und entfernen Sie die

Batteriefachabdeckung.

3. Legen Sie vier AA-Batterien (LR6 oder wiederaufladbare HR6) in das Fach und setzen Sie die

Batteriefachabdeckung wieder ein.- 43 - 80.06.0018 Achtung: Um das unbeabsichtigte Starten der Nähmaschine zu verhindern, stellen Sie stets sicher, dass der „Ein-/Aus- und Geschwindigkeitsschalter“ auf die Position „OFF“ gestellt ist, wenn Sie die Batterien einlegen oder entfernen. Vergessen Sie nicht, alle Batterien aus der Maschine zu entfernen, wenn Sie den Adapter verwenden.

Wenn die Nadel bricht oder Sie eine andere Nadel benötigen, um eine andere Stoffart zu nähen, folgen Sie einfach diesen Schritten. Wenn Sie Ersatznadeln benötigen, verwenden Sie bitte Universalnadeln vom Typ 90/14. Achtung:

• Um Verletzungen durch das versehentliche Starten der Maschine zu vermeiden, achten Sie darauf, erst den Schalter auf „OFF“ zu stellen, das Fußpedal zu entfernen und den Adapter aus der Steckdose zu ziehen.

1. Drehen Sie das Handrad, um die Nadel ganz nach oben zu stellen. Halten Sie die alte Nadel fest und lösen

Sie die Nadelbefestigungsschraube. Entfernen Sie die alte Nadel und entsorgen Sie die Nadel ordnungsgemäß. (Abb.1)

2. Stecken Sie die neue Nadel mit der flachen Seite in die richtige Richtung zeigend (zur Rückseite) in die

Halterung. Schieben Sie die Nadel unbedingt vollständig in die Halterung, bevor Sie die Nadelbefestigungsschraube anziehen.

3. Ziehen Sie die Nadelbefestigungsschraube an.

• Die Nadel muss korrekt ausgerichtet sein und die Befestigungsschraube fest angezogen sein, damit die Nadel nicht versehentlich herausfällt.

1. Entfernen des Nähfußes

Drehen Sie das Handrad gegen den Uhrzeigersinn, um die Nadel ganz nach oben zu stellen. Heben Sie den Nähfußhebel an und drücken Sie den Hebel der Nähfußhalterung. Der Nähfuß fällt automatisch aus der Halterung. (Abb. 3; Abb. 4)

2. Befestigen des Nähfußes

Legen Sie den Nähfuß unter die Nähfußhalterung, senken Sie den Nähfußhebel, drücken Sie die Halterung, um den Nähfuß wieder einzusetzen und stellen Sie den Nähfußhebel nach oben. (Abb. 5; Abb. 6) Achtung: Schalten Sie das Gerät stets aus, trennen Sie es von der Stromversorgung und entfernen Sie das Fußpedal, wenn Sie den Nähfuß auswechseln. Wenn Sie den Nähfuß auswechseln, stellen Sie die Maschine bitte auf eine feste Fläche. Wenn Sie den Nähfuß nach unten stellen, halten Sie nicht Ihre Hand oder Finger darunter, um Verletzungen zu vermeiden.- 44 - 80.06.0018 Abb. 3 Abb. 4 Abb. 5 Abb. 6

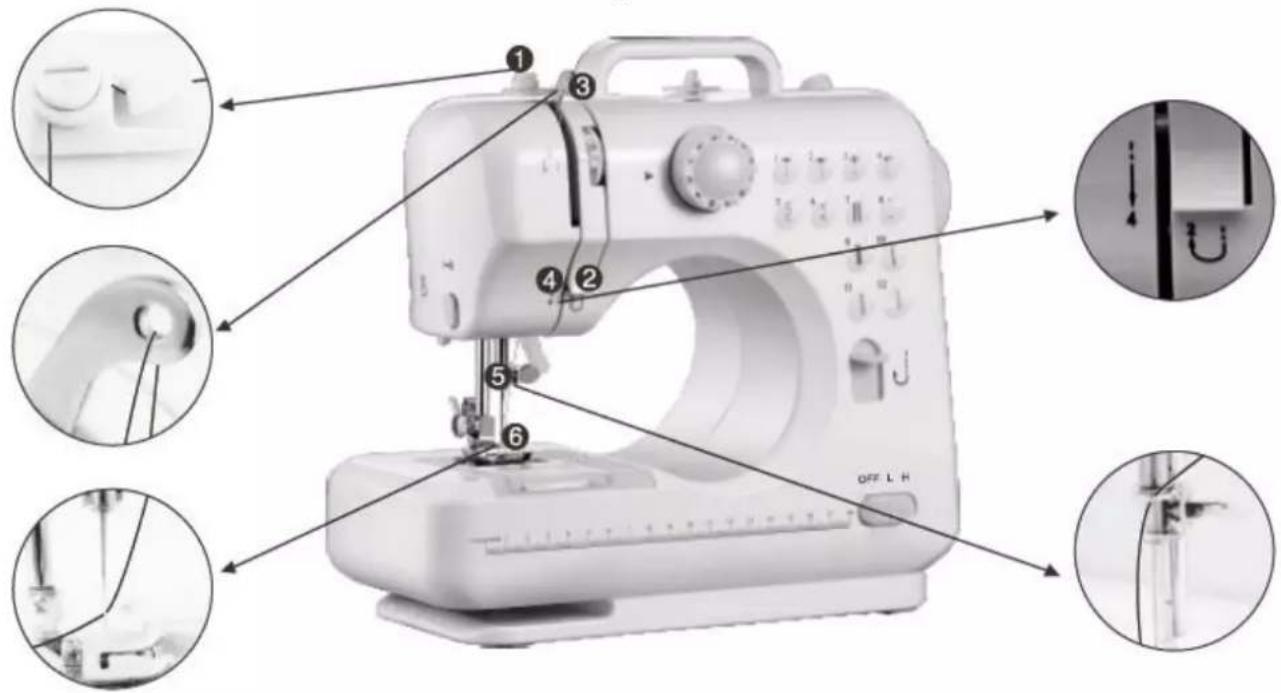

EINFÄDELN DER NÄHMASCHINE

1. Einfädeln des Oberfadens

• Schalten Sie das Gerät stets aus, trennen Sie es von der Stromversorgung und entfernen Sie das Fußpedal, wenn Sie die Nähmaschine einfädeln.

1) Drehen Sie das Handrad, um die Nadel ganz nach oben zu stellen.

2) Setzen Sie eine Garnspule auf die Garnspindel, setzen Sie die Garnspindelabdeckung darüber und ziehen

Sie dann den Faden heraus

3) Ziehen Sie den Faden so, dass er durch die Spannungsscheibe des Aufspulers verläuft. (Markierung ① in

der unten gezeigten Abb.)

4) Führen Sie den Faden dann durch die Kerbe und ziehen Sie ihn nach oben in Richtung des verchromten

Fadengebers. (Markierungen ② und ③ in der unten gezeigten Abb.)

5) Führen Sie den Faden durch das Loch in dem verchromten Fadengeber und ziehen Sie ihn gerade nach

unten zur Nadel. (Markierungen ④ und ⑤ in der unten gezeigten Abb.)

6) Schalten Sie die Arbeitsleuchte für eine bessere Sicht ein.

7) Fädeln Sie den Faden durch das Loch im Nadelhalter, dann von vorne nach hinten durch das Nadelöhr und

ziehen Sie ihn 10 cm zur Rückseite. (Markierung ⑥ in der unten gezeigten Abb.)- 45 - 80.06.0018

2. Auswechseln der Unterfadenspule

1) Schieben Sie den Schieber der Abdeckung der Unterfadenspulen nach rechts und entfernen Sie die

Spulenabdeckung (Abb. 7).

2) Setzen Sie eine neue Spule in die Halterung, sodass der Faden im Uhrzeigersinn verläuft. Ziehen Sie 10 cm

des Fadens heraus (Abb. 8).

3) Formen Sie eine Schlaufe und stecken Sie diese in das Loch unter der Nadel.

4) Halten Sie das Ende des Oberfadens mit einer Hand und drehen Sie mit der anderen Hand das Handrad

gegen den Uhrzeigersinn. Der Nadelfaden wird den Spulenfaden aufnehmen und ihn nach oben durch das Loch unter der Nadel ziehen (Abb. 9).

5) Schließen Sie die Abdeckung der Unterfadenspule wieder, trennen Sie die zwei Fäden und ziehen Sie diese

zur Rückseite der Maschine unter den Nähfuß, lassen Sie dort etwa 15 cm Faden hängen. (Abb. 10) Achtung: Schalten Sie das Gerät stets aus, trennen Sie es von der Stromversorgung und entfernen Sie das Fußpedal, wenn Sie die Unterfadenspule auswechseln. Verwenden Sie bitte Metallspulen, andernfalls kann der magnetische Halter den Unterfaden nicht straffen und korrekt funktionieren. Abb. 7 Abb. 8 Abb. 9 Abb.10 NÄHEN

1. Drehen Sie das Handrad gegen den Uhrzeigersinn, um die Nadel ganz nach oben zu stellen.

2. Heben Sie den Nähfußhebel an und legen Sie den Stoff, den Sie nähen möchten, unter den Nähfuß (Abb.

3. Senken Sie den Nähfuß. (Abb. 12).

4. Drehen Sie den Drehknopf zur Musterauswahl, um das gewünschte Stichmuster auszuwählen.

Achtung: Bevor Sie das Stichmuster ändern, schalten Sie das Gerät bitte aus und stellen Sie die Nadel mithilfe des Handrades nach ganz oben, damit die Nadel nicht steckenbleibt und verbogen wird. Das Stichmuster darf nicht geändert werden, während die Maschine läuft, sonst könnte die Nadel und/oder Maschine beschädigt werden.

5. Drehen Sie das Handrad mehrmals, um sicherzustellen, dass die Stiche sich nicht verheddern.

6. Stellen Sie den Ein/Ausschalter auf die Position „L“ (niedrige Geschwindigkeit) oder „H“ (hohe

Geschwindigkeit). Die Maschine beginnt dann, automatisch zu nähen. Wir empfehlen für Ungeübte die niedrige Geschwindigkeit (Abb. 13).

7. Wenn Sie das Nähen abgeschlossen haben, schalten Sie das Gerät aus, ziehen Sie den Adapter aus der

Steckdose, drehen Sie das Handrad, um die Nadel nach ganz oben zu stellen, stellen Sie den Nähfuß nach- 46 - 80.06.0018 oben und entfernen Sie dann vorsichtig den Stoff von der Nähmaschine und schneiden Sie den Faden mit dem Fadenschneider (Abb. 14) ab. Tipps: Bitte drehen Sie das Handrad, wenn es schwierig ist den Stoff zu entfernen, und ziehen Sie dann den Stoff vorsichtig heraus. Wenn der Faden verheddert ist oder festsitzt, drehen Sie bitte das Handrad und ziehen Sie gleichzeitig leicht am Faden, um ihn zu lösen. Der Mechanismus der Unterfadenspule ist empfindlicher; durch unsachgemäße Handhabung könnte er beschädigt werden. Bitte schieben oder ziehen Sie die Unterfadenspule nicht mit den Fingern oder einem anderen Hilfsmittel. Abb. 11 Abb. 12 Abb. 13 Abb. 14 EIGENSCHAFTEN

1. Auswahl der Stichmuster

Drehen Sie den Drehknopf zur Musterauswahl, um das gewünschte Muster aus 12 Stichmustern auszuwählen. Als Orientierung finden Sie Abbildungen der Stichmuster auf der Oberfläche der Maschine. Achtung: Bevor Sie das Stichmuster ändern, schalten Sie das Gerät bitte aus und stellen Sie die Nadel mithilfe des Handrades nach ganz oben, damit die Nadel nicht steckenbleibt und verbogen wird. Das Stichmuster darf nicht geändert werden, während die Maschine läuft, sonst könnte die Nadel und/oder Maschine beschädigt werden.

Rückwärtsnähen (Steppstich) ist hilfreich zum Vernähen der Nahtanfänge und Nahtenden. Um diese Funktion zu nutzen, gehen Sie folgendermaßen vor:

1) Nähen Sie wie gewöhnlich vorwärts, halten Sie dann die Rückwärtstaste an der Vorderseite der

Nähmaschine gedrückt, um rückwärts zu nähen.

2) Um wieder vorwärts zu nähen, lassen Sie einfach die Rückwärtstaste los.

Hinweis: Das Rückwärtsnähen kann nur bei den Stichmustern 1 bis 4 angewendet werden.

3. Einstellen der Nähgeschwindigkeit

Schieben Sie den Ein/Ausschalter auf „L“ oder „H“ („L“ = langsam; „H“ = schnell).

Falls Sie mehr Licht benötigen, drücken Sie den Lichtschalter, um die Lampe einzuschalten. Drücken Sie den Schalter erneut, um die Lampe auszuschalten. Sie können die Arbeitsleuchte nicht selbst ersetzen.- 47 - 80.06.0018

Die Maschine besitzt einen Fadenschneider in der Mitte der linken Seite. Er kann nach dem Nähen oder Aufspulen den Faden abschneiden.

Diese Nähmaschine kann Ärmel oder enge Ö ffnungen in Kleidungsstücken nähen. Heben Sie den Nähfuß an. Legen Sie das Kleidungsstück über den Näharm. Senken Sie den Nähfuß und folgen Sie den normalen Nähanleitungen.

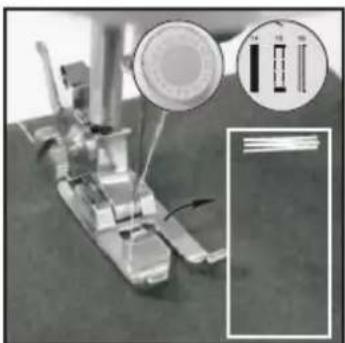

7. Manuell Knopflöcher nähen

1) Ziehen Sie den Stoff unter den Nähfuß und senken Sie den Nähfuß dort auf den Stoff, wo Sie das Knopfloch

nähen wollen. Wählen Sie dann Stich Nr. 8.

2) Schalten Sie die Maschine mithilfe des Schalters ein und nähen Sie fünf bis sechs Stiche mit langsamer

Geschwindigkeit, schalten Sie dann die Maschine aus (Abb.15).

3) Wählen Sie Stich Nr. 7, schalten Sie den Schalter ein und nähen Sie die entsprechende Knopflochlänge auf

dem Kleidungsstück, schalten Sie den Schalter dann aus. Versuchen Sie in einer geraden Linie zu nähen (Abb. 16).

4) Wählen Sie Stich Nr. 8, schalten Sie dann den Schalter ein und nähen Sie 5 bis 6 Stiche mit langsamer

Geschwindigkeit, schalten Sie dann den Schalter aus (Abb. 17).

5) Heben Sie den Nähfuß an und drehen Sie den Stoff um 180° (Abb. 18).

6) Wählen Sie Stich Nr. 7, schalten Sie dann den Schalter ein und nähen Sie, bis das Knopfloch fertiggestellt ist

Abb. 18 Abb. 19 Hinweis: Der Nähfuß, wie er nachfolgend abgebildet ist, kann das Nähen von Knopflöchern erleichtern.

Diese Schublade ist ein Fach zum Aufbewahren von Zubehör. Sie kann herausgezogen werden und Sie können darin Ersatzspulen, Nadeln usw. aufbewahren. Sie befindet sich an der Seite unter dem Handrad.

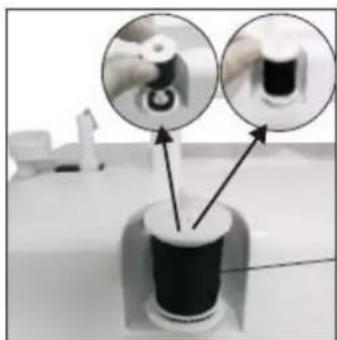

1. Setzen Sie eine Garnspule auf den Garnspulenhalter. (Abb. 20)

2. Führen Sie den Faden durch die Aufspuler-Spannungsscheibe auf der Maschine. (Abb. 21)

3. Setzen Sie die Spule auf den Aufspuler, wickeln Sie den Faden im Uhrzeigersinn mehrmals um die Spule.

4. Schieben Sie die Spule nach links. (Abb. 23)

5. Schalten Sie die Maschine ein, um mit dem Aufspulen zu beginnen. (Abb. 24)

6. Schalten Sie die Maschine aus, um das Aufspulen zu beenden, wenn ausreichend Faden auf die Spule

7. Schieben Sie die Spule vom Spulenstopp weg, nehmen Sie die Spule vom Halter und schneiden Sie den

Faden durch. (Abb. 25) Achtung:

• Bevor Sie aufspulen, heben Sie den Nähfuß an, nehmen Sie die Unterfadenspule und den Oberfaden heraus.

1. Wie in Abb. A gezeigt, sollte eine normale Naht gleichmäßig aus Ober- und Unterfaden gebildet werden,

weder zu straff noch zu locker. (① = Oberfaden; ② = Stoff; ③ = Unterfaden) Abb. A

2. Wenn der Unterfaden wie eine gerade Linie aussieht (Abb. B), ist der Oberfaden zu locker. Drehen Sie

bitte den Drehknopf für die Oberfadenspannung auf eine höhere Zahl, um die Spannung zu erhöhen, bis die Naht wieder normal ist. Abb. B

3. Wenn der Oberfaden wie eine gerade Linie aussieht (Abb. C), ist der Oberfaden zu straff. Drehen Sie bitte

den Drehknopf für die Oberfadenspannung auf eine kleinere Zahl, um die Spannung zu verringern, bis die Naht wieder normal ist. Abb. C GEEIGNETE STOFFE

Baumwolle/Leinen Seide/Wolle Polyester Elastisch Regulär

Stoff Erklärung Stoffeigensch aften- 50 - 80.06.0018 Zeichenerklärung: √: einfach zu nähen ×: schwierig zu nähen △：wellt sich beim Nähen Hinweis:

1. Definition der Stoffdicke:

Dünn (Stoff): zwei Stofflagen < 0,35 mm; Dick (Stoff): zwei Stofflagen > 0,8 mm; Normal (Stoff): zwei Stofflagen ≥ 0,35 mm und ≤ 0,8 mm.

2. Welche Stoffe gelten als elastisch:

Wenn ein Stoff von einer Größe von „100 mm x 30 mm“ sich mit einer Kraft von weniger als 0,5 kg auf über 106 mm dehnen lässt, gilt dieser Stoff als elastisch,

3. Feste Stoffe wie Jeans, dünnes Segeltuch usw.

4. Weiche Stoffe wie Handtücher, Staubtücher usw.

1. Achten Sie darauf, dass sich unter der Nadel Stoff befindet, wenn die Maschine läuft und die Nadel sich

bewegt, sonst wird sich die Maschine festfahren und der Faden steckenbleiben.

2. Drehen Sie vor dem Starten der Maschine das Handrad zwei- bis dreimal, um zu prüfen, ob es sich

leichtgängig drehen lässt. Das Handrad sollte in Richtung des Pfeils gedreht werden, der sich auf dem Handrad befindet.

3. Achten Sie darauf, dass die Maschine korrekt eingefädelt wird (lassen Sie keinen Schritt aus, sonst ist die

Maschine falsch eingefädelt).

4. Nähen Sie keine Stoffe, die entweder zu elastisch, zu dünn (wie Seide) oder zu dick sind. Bitte folgen Sie

den Anleitungen bezüglich der geeigneten Stoffe.

5. Wenn die Maschine festgefahren ist oder aufgrund unsachgemäßer Handhabung blockiert, stellen Sie die

Maschine mit dem Ein/Aus- und Geschwindigkeitsschalter sofort aus.

6. Bevor Sie aufspulen, nehmen Sie bitte die Unterfadenspule und den Oberfaden heraus.

RECYCLING Dieses Gerät ist mit dem Symbol zur selektiven Behandlung von Elektro- und Elektronikausstattungen gekennzeichnet. Dies bedeutet, dass das ausgediente Gerät gemäß der Richtlinie 2012/19/EU zwecks Zerlegen oder Recycling von einem selektiven Sammelsystem erfasst werden muss, um jegliche Auswirkungen auf die Umwelt zu reduzieren. Weitere Auskünfte können von den zuständigen örtlichen oder landesweiten Behörden erhalten werden. Nicht selektiv behandelte Elektronikprodukte können auf Grund der in ihnen enthaltenen Schadstoffe für die Umwelt und die menschliche Gesundheit schädlich sein. BATTERIEN MÜSSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT Ö FFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN. QUALITÄT HEMA legt großen Wert auf Sicherheit und Qualität. HEMA verfügt dazu über ein betriebseigenes Labor. Bevor ein Produkt in das HEMA-Sortiment aufgenommen wird, werden im Labor die elektrische Sicherheit und die- 51 - 80.06.0018 Gebrauchseigenschaften geprüft und kontrolliert. Zusammen mit dem Hersteller überwacht HEMA die Qualität des Produktes. DIEBSTAHLSICHERUNG Es kann sein, dass der von Ihnen gekaufte Artikel mit einer Kunststoff-Diebstahlsicherung versehen ist. Das Schildchen befindet sich normalerweise an der Unterseite des Gerätes. Die Qualität oder Funktionsweise des Gerätes werden dadurch nicht beeinflusst und das Schildchen kann problemlos entfernt werden. REPARATUR Wenn eine Reparatur erforderlich ist, können Sie das Gerät ordnungsgemäß verpackt bei einer beliebigen HEMA-Filiale einliefern. Fällt die Reparatur unter die Garantiebestimmungen, müssen Sie den Garantiebon und den Kassenzettel mitbringen. Sie können das Gerät für Reparaturzwecke bei jeder beliebigen HEMA-Filiale einliefern. Kontrollieren Sie regelmäßig das Kabel auf Beschädigungen. Bei Beschädigung des Netzkabels das ganze Gerät zu einer Hema-Filiale zur Reparatur bringen. Nicht selbst austauschen. Aus Sicherheitsgründen empfehlen wir Ihnen, nicht selbst Reparaturen an elektrischen Geräten durchzuführen! GARANTIE Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. GARANTIEBESTIMMUNGEN HEMA Qualitätsgarantie HEMA garantiert, dass der von Ihnen gekaufte Artikel der Qualität und den Eigenschaften entspricht, die Sie von ihm erwarten können. Diese Garantiebestimmungen gelten unbeschadet der gesetzlichen Rechte des Kunden und in allen Ländern, in denen es HEMA-Niederlassungen gibt. Garantieanspruch Wenn Sie die Garantie in Anspruch nehmen möchten, müssen Sie den Artikel zusammen mit dem Kaufbeleg in einer unserer Niederlassungen vorlegen. Die Niederlassung entscheidet, ob der Artikel durch den gleichen oder einen gleichwertigen Artikel ersetzt werden kann oder der Artikel innerhalb einer redlichen Frist repariert wird oder Sie den Kaufbetrag erstattet bekommen. Garantieverfall Die Garantie auf den Artikel verfällt, wenn der Mangel oder Defekt verursacht wird durch: a) normalen Verschleiß; b) ein externes Ereignis (z. B. Sand-, Fall- oder Feuchtigkeitsschäden); c) falsche oder unsachgemäße Nutzung; d) überfällige oder fehlerhafte Wartung - dazu zählen auch Reparaturen, die nicht im Auftrag von HEMA vorgenommen wurden. Diese Liste ist nicht erschöpfend. Zusätzliche Sicherheit für eine gute Wahl Sie können den unbeschädigten Artikel innerhalb von 30 Tagen nach Ankauf gegen Vorlage des Kaufbelegs umtauschen oder zurückgeben.
