CCHAQM15W110BK - Cargador de batería NEDIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para teléfono con cargador inalámbrico integrado
Marca	Nedis
Modelo	CCHAQM15W110BK
Potencia de carga inalámbrica	15 W
Compatibilidad	iPhone 12/13/14, fundas con inserto magnético, dispositivos compatibles con carga inalámbrica
Métodos de fijación	Ventosa (parabrisas) y clip para rejilla de ventilación
Alimentación	Puerto USB-C (cable incluido)
Indicador LED	Sí, indica el estado de carga y la compatibilidad
Material principal	Plástico ABS
Uso previsto	Solo interior del vehículo
Instrucciones de seguridad	No abrir, no exponer al agua, usar solo el cable suministrado
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave y seco, no usar productos químicos
Contenido del embalaje	Soporte de carga, cable USB-C, ventosa, clip para rejilla
Garantía	2 años
Normas	CE, RoHS

Preguntas frecuentes - CCHAQM15W110BK NEDIS

¿Cómo instalar el cargador en el coche?

Monte la rótula en el anillo de ajuste, luego fija el soporte al parabrisas con la ventosa (húmeda) o en una rejilla de ventilación con el clip para rejilla. Conecta el cable USB-C a un puerto USB del coche.

¿Qué teléfonos son compatibles con este cargador?

El cargador es compatible con iPhone 12/13/14 y cualquier teléfono con funda magnética o compatible con carga inalámbrica (Qi).

¿Qué significa el indicador LED?

Para CCHAQ15W110BK: verde fijo (listo), azul fijo (cargando), verde/azul parpadeante (dispositivo no compatible). Para CCHAQM15W110BK: el indicador parpadea durante la carga y permanece fijo una vez cargado.

¿Puedo usar una funda gruesa con este cargador?

La carga inalámbrica funciona a través de la mayoría de las fundas finas, pero las fundas muy gruesas o metálicas pueden bloquear la carga. Use preferiblemente una funda con inserto magnético.

¿Cómo limpiar el cargador?

Desconecte siempre el cargador antes de limpiarlo. Use un paño suave y seco. No use limpiadores químicos agresivos como amoníaco o acetona.

¿Cómo fijar el clip para rejilla?

Abra el anclaje del soporte, luego gire el anillo de ajuste del clip en sentido antihorario para abrir el clip. Colóquelo en la rejilla, luego cierre el anillo en sentido horario.

¿Cómo usar la ventosa?

Tire de la lengüeta de bloqueo, humedezca ligeramente la ventosa, colóquela en el parabrisas, luego empuje la lengüeta para fijarla.

¿El cargador funciona con un iPhone 11?

Sí, si el iPhone 11 se coloca en una funda con inserto magnético o compatible con carga inalámbrica. El cargador no tiene imán integrado para modelos sin funda magnética.

¿Qué hacer si la carga no se inicia?

Verifique que el dispositivo esté bien colocado en la base de carga, que el cable esté conectado correctamente y que la fuente USB del coche proporcione suficiente potencia (5V/2A recomendado). Asegúrese de que el dispositivo sea compatible.

¿Es posible cargar dos teléfonos al mismo tiempo?

No, este cargador está diseñado para cargar un solo dispositivo a la vez.

MANUAL DE USUARIO CCHAQM15W110BK NEDIS

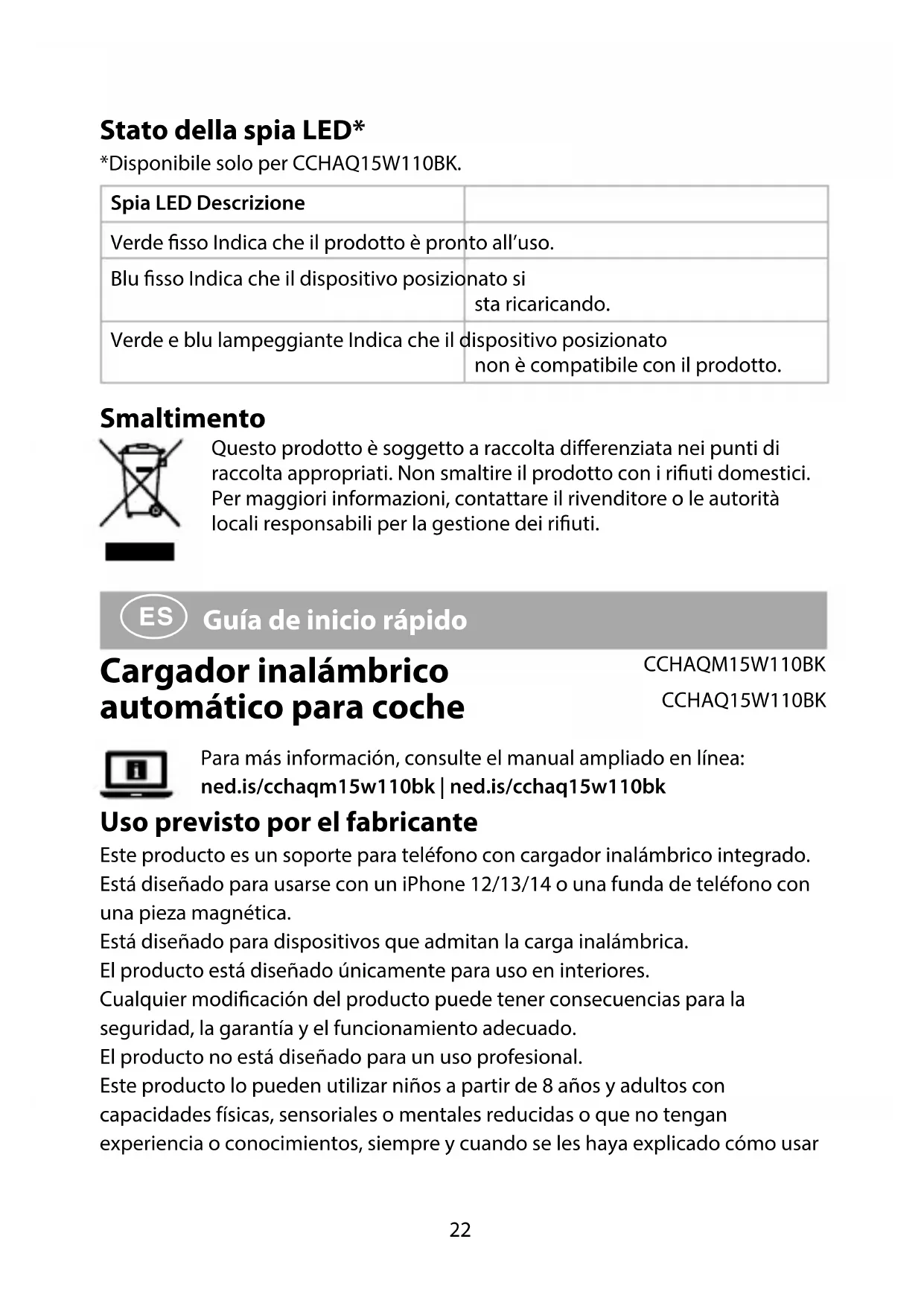

Guía de inicio rápido 22

Guía de inicio rápido

Cargador inalámbrico automático para coche

CCHAQM15W110BK

CCHAQ15W110BK

Para más información, consulte el manual ampliado en línea: ned.is/cchaqm15w110bk | ned.is/cchaq15w110bk

Uso previsto por el fabricante

Este producto es un soporte para teléfono con cargador inalámbrico integrado. Está diseñado para usarse con un iPhone 12/13/14 o una funda de teléfono con una pieza magnética.

Está diseñado para dispositivos que admitan la carga inalámbrica.

El producto está diseñado únicamente para uso en interiores.

Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

El producto no está diseñado para un uso profesional.

Este producto lo pueden utilizar niños a partir de 8 años y adultos con capacidades físicas, sensoriales o mentales reducidas o que no tengan experiencia o conocimientos, siempre y cuando se les haya explicado cómo usar

el producto de forma segura y los riesgos que implica o se les supervise. Los niños no deben jugar con el producto. Los niños no deben realizar las tareas de limpieza ni mantenimiento sin supervisión.

Partes principales (imagen A)

1 Placa de carga CCHAQ15W110BK
2 Abrazadera
3 Anillo de ajuste
4 Botón de liberación de abrazadera e indicador LED
5 Puerto de carga USB-C
6 Cabeza esférica
7 Anillo de ajuste del clip
8 Clip para rejilla

9 Fijación
10 Placa de carga magnética CCHAQM15W110BK
11 Indicador LED
12 Soporte de ventosa
13 Pestaña de bloqueo
14 Ventosa
15 Cable USB-C – USB-A

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este documento.
• No abra el producto, no existen piezas en el interior que puedan ser reparadas por el usuario.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• No exponga el producto al agua o a la humedad.
• Conecte el producto solamente con la tensión correspondiente a las marcas en el mismo.
• Utilice solamente el cable de carga USB-C proporcionado.
• Desconecte el producto antes de limpiarlo.
• Para limpiar el producto, no utilice productos de limpieza agresivos como amoníaco, ácido o acetona.

Montaje del producto (imagen B, C & D)

1. Gire el anillo de ajuste A 3 en sentido contrario a las agujas del reloj.

2. Encaje la cabeza esférica A 6 en la apertura del anillo de ajuste A 3.

3. Gire el anillo de ajuste A 3 en el sentido de las agujas del reloj para sujetar la cabeza esférica A 6.

Clip para rejilla (imagen C):

1. Abra la fijación A 9.
2. Abra el anillo de ajuste del clip A 7 girándolo en sentido contrario a las agujas del reloj. El clip para rejilla A 8 se abre.
3. Coloque el clip A 8 en la rejilla deseada.
4. Cierre el anillo de ajuste del clip A 7 girándolo en el sentido de las agujas del reloj.

Soporte de ventosa (imagen D):

1. Abra la pestaña de bloqueo A 13.
2. Humedezca ligeramente la ventosa A 14.
3. Coloque el soporte A 12 en el lugar deseado del parabrisas.
4. Presione la pestaña de bloqueo A 13 para fijarla al parabrisas.

Conexión del producto a una toma de corriente

1. Conecte el conector USB-C del cable USB-C A 15 en el puerto de carga USB-C A 5 del producto.
2. Conecte el otro extremo del cable USB-C A 15 al puerto de carga USB del coche.

El indicador LED A11 se ilumina.

Cómo ajustar el producto

1. Gire el anillo de ajuste A 3 en sentido contrario a las agujas del reloj para aflojar la placa de carga A 1 10.
2. Ajuste la placa de carga A 1 10 a la posición deseada.
3. Gire el anillo de ajuste A 3 en el sentido de las agujas del reloj para sujetar la placa de carga A 1 10 en su posición.

Cargar el dispositivo

El producto solo se puede utilizar con dispositivos compatibles con la carga inalámbrica.

Ase el producto únicamente con un iPhone 12/13/14 o una funda de teléfono con una pieza magnética.

Para el producto CCHAQM15W110BK:

1. Coloque el dispositivo en la placa de carga magnética A 10.

El producto comienza a cargar automáticamente el dispositivo.

El indicador LED A11 comienza a parpadear.

1. Retire el dispositivo cuando esté completamente cargado.

El indicador LED A11 se ilumina.

Para el producto CCHAQ15W110BK:

1. Pulse el botón de liberación de abrazadera A 4.
2. Coloque el dispositivo en la placa de carga A 1.
3. Pulse el botón de liberación de abrazadera A 4 cuando el dispositivo esté completamente cargado.
4. Retire el dispositivo.

Estado del indicador LED\*

*Aplicable sólo a CCHAQ15W110BK.

Indicador LED Descripción
Verde sólido Indica que el producto está listo para su uso.
Azul sólido Indica que el dispositivo colocado se está cargando.
Verde y azul parpadeante Indica que el dispositivo colocado no es compatible con el producto.

Eliminación

El producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga del producto con la basura doméstica.

Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.
