EPUR660 - Purificador de aire EAS Electric - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO EPUR660 EAS Electric

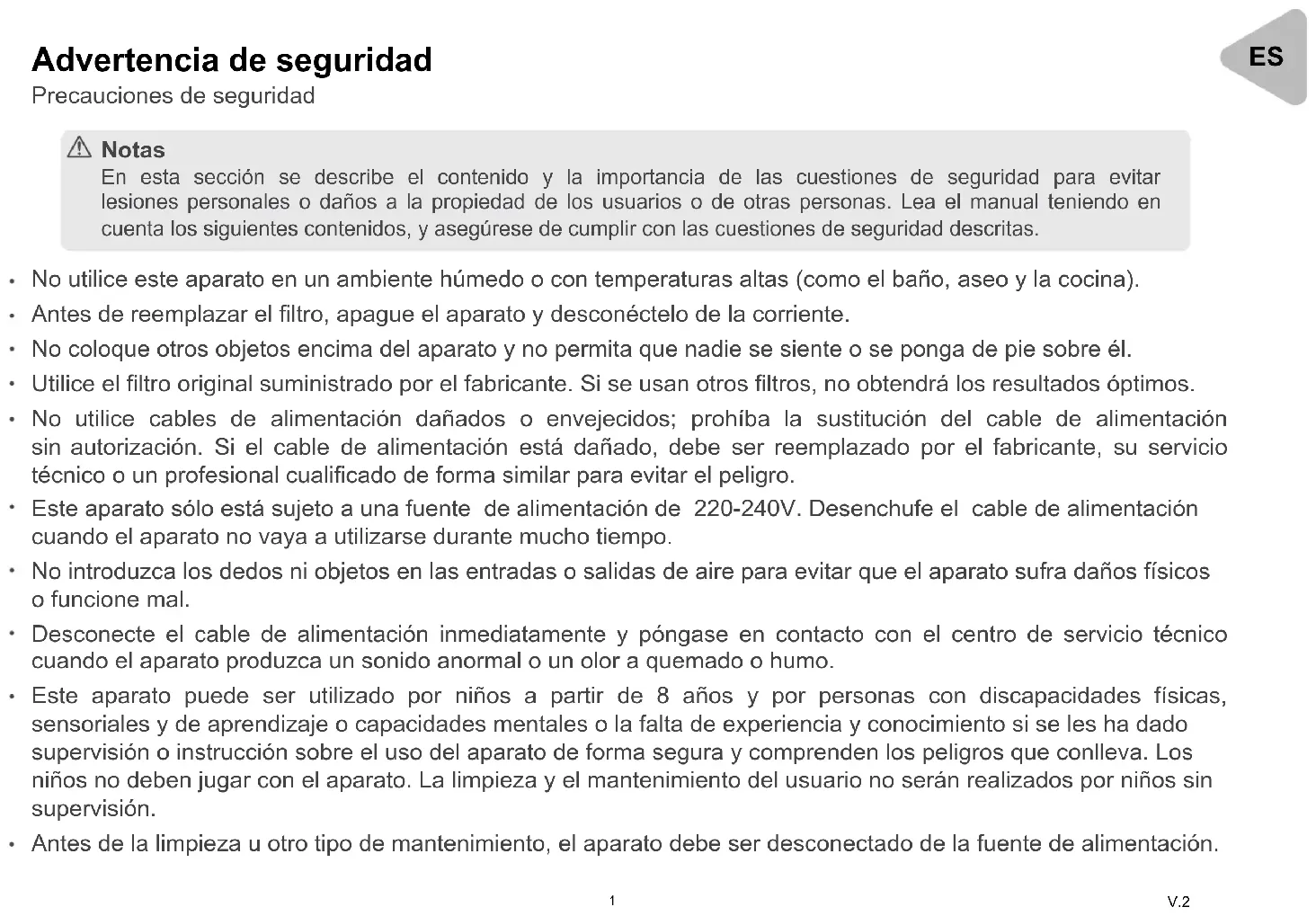

EPUR660 V.2Advertencia de seguridad Precauciones de seguridad Notas En esta sección se describe el contenido y la importancia de las cuestiones de seguridad para evitar lesiones personales o daños a la propiedad de los usuarios o de otras personas. Lea el manual teniendo en cuenta los siguientes contenidos, y asegúrese de cumplir con las cuestiones de seguridad descritas. No utilice este aparato en un ambiente húmedo o con temperaturas altas (como el baño, aseo y la cocina). Antes de reemplazar el filtro, apague el aparato y desconéctelo de la corriente. No coloque otros objetos encima del aparato y no permita que nadie se siente o se ponga de pie sobre él. Utilice el filtro original suministrado por el fabricante. Si se usan otros filtros, no obtendrá los resultados óptimos. No utilice cables de alimentación dañados o envejecidos; prohíba la sustitución del cable de alimentación sin autorización. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o un profesional cualificado de forma similar para evitar el peligro. Este aparato sólo está sujeto a una fuente de alimentación de 220-240V. Desenchufe el cable de alimentación cuando el aparato no vaya a utilizarse durante mucho tiempo. No introduzca los dedos ni objetos en las entradas o salidas de aire para evitar que el aparato sufra daños físicos o funcione mal. Desconecte el cable de alimentación inmediatamente y póngase en contacto con el centro de servicio técnico cuando el aparato produzca un sonido anormal o un olor a quemado o humo. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con discapacidades físicas, sensoriales y de aprendizaje o capacidades mentales o la falta de experiencia y conocimiento si se les ha dado supervisión o instrucción sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no serán realizados por niños sin supervisión. Antes de la limpieza u otro tipo de mantenimiento, el aparato debe ser desconectado de la fuente de alimentación.

V.2 1Aspectos que pueden causar lesiones menores o daños a la propiedad No rocíe sustancias inflamables cerca del aparato. No rocíe agua directamente sobre el aparato ni utilice limpiadores químicos como alcohol o ácido clorhídrico, etc.. No coloque recipientes de agua, medicamentos o materiales inflamables sobre el aparato. No bloquee las entradas y salidas de aire del aparato con ningún objeto. Este aparato no es sustituto de la ventilación natural y otros aparatos como aspiradoras, campanas extractoras, etc. Cuando el aparato esté en marcha, debe estar colocado en un suelo seco, plano y estable, con un espacio mínimo de 30 cm reservado a su alrededor. No lo ponga en un lugar con luz solar directa. Para evitar perturbaciones electromagnéticas, el aparato debe mantenerse a cierta distancia de televisores, radios, microondas y otros aparatos electromagnéticos. La niebla producida por los humidificadores de ultrasonidos puede afectar a la detección de PM2.5 de este aparato, y ambos deben mantener una cierta distancia. No desmonte o modifique este aparato sin autorización para evitar accidentes. No tire del cable de alimentación para mover el aparato. Asegúrese de que los niños no toquen el aparato para evitar accidentes. V.2

Nombre de los componentes Descripción del producto

Máquina principal Manual Bolsa protectora instruc nesManual de cio Notas Las imágenes que figuran en el Manual son sólo como referencia. Prevalece el aspecto del producto físico en la caja de embalaje. Sensor de contaminantes gaseosos Sensor PM2.5 Asa Rejilla de salida de aire Panel de operaciones Pantalla Prefiltro Filtro HEPA Rejilla de entrada de aire Ventana de aire V.2

Instrucciones de Montaje

Procedimientos de montaje Baje la rejilla de entrada de aire Retire el prefiltro Presione la hebilla en forma de "U" para tirar hacia afuera y saque el prefiltro Monte el filtro HEPA Monte el prefiltro Alinee la posición de la ranura en la parte inferior y apriete la hebilla superior en forma de "U" Monte la rejilla de entrada de aire Alinee la posición de la ranura en la parte inferior, presione ambos lados de la parte superior de la rejilla de entrada de aire y ajuste la rejilla. Monte el filtro en el otro lado Repita los pasos 1-7 para ensamblar el filtro en el otro lado y luego encienda el aparato para su funcionamiento Retire la película protectora del filtro Retire el filtro HEPA Sujete ambos lados del filtro HEPA con las manos y sáquelo V.2

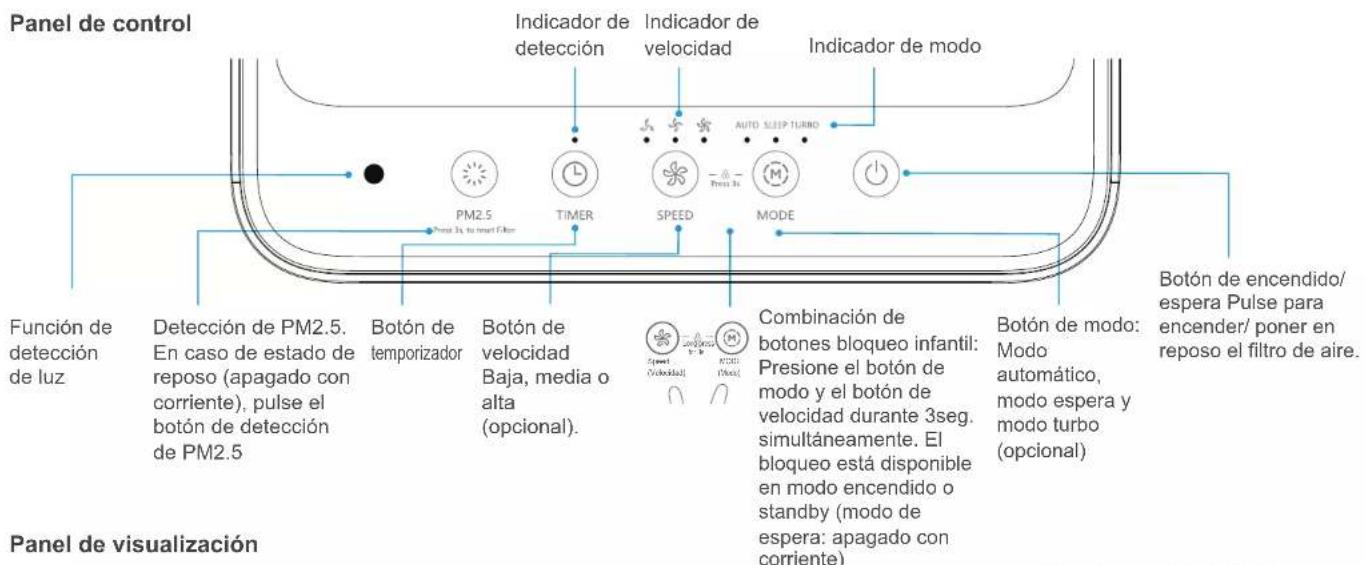

Manual de instrucciones Panel de control Función de detección de luz Botón de temporizador Botón de velocidad Baja, media o alta (opcional). Combinación de botones bloqueo infantil: Presione el botón de modo y el botón de velocidad durante 3seg. simultáneamente. El bloqueo está disponible en modo encendido o standby (modo de espera: apagado con corriente)Botón de modo: Modo automático, modo espera y modo turbo (opcional)Botón de encendido/espera Pulse para encender/ poner en reposo el filtro de aire. Detección de PM2.5. En caso de estado de reposo (apagado con corriente), pulse el botón de detección de PM2.5 Pantalla numérica PM2.5 Luz indicadora de la calidad de los Compuestos Orgánicos Volátiles (COV) (limpio, normal, deficiente) Indicador del Bloqueo infantil Visualización del tiempo Pre-Filter Clean Clean Fair Clean Replace HEPA Filter Barra de progreso de la vida del prefiltro Consejo de limpieza del prefiltro Barra de progreso de la vida del filtro HEPA Consejos de limpieza del filtro HEPA Indicador de detección Indicador de velocidad Indicador de modo Speed(Velocidad) Long press for 3s MODE(Modo) Panel de visualización V.2

Test de prueba Notas Este aparato está provisto de una función de protección contra el desensamblaje: el aparato sólo puede funcionar normalmente después de que la rejilla de entrada de aire y la rejilla de salida de aire estén montadas correctamente. En caso de tener electricidad continua, acceda al modo de funcionamiento antes del estado de espera, después de cada encendido. Al volver a conectar el aparato a la corriente después de un apagón inesperado (cuando la se corta la corriente o se desenchufa el cable de alimentación durante el funcionamiento normal), se restaura al estado de funcionamiento que hubiera en marcha antes del corte de energía. Preparación Cuando se conecta por primera vez, la pantalla parpadea durante 1seg. y luego se apaga. El aparato está en estado de espera. Precalentamiento El sensor de partículas entra en el estado de precalentamiento, y el sensor PM2.5 muestra digitalmente "----", y después de 10 seg. se muestra la visualización normal. Funcionamiento El purificador se enciende por primera vez y luego entra en el modo automático. Interruptor Presione el botón de encendido/reposo. Pre-FilterClean Fair Clean Replace Poor Clean Fair HEPA Filter Parpadea durante 1 segundo Mode AUTO SLEEPTURBOFair Poor Clean V.2 6Limpieza y mantenimiento Limpieza del aparato Notas Asegúrese de apagar el aparato antes de realizar cualquier mantenimiento, y desenchufarlo de la toma de corriente. Máquina principal Limpie el cuerpo del aparato con un paño suave Rejilla de salida de aire Abra la rejilla de salida de aire, aspire el polvo con una aspiradora y límpielo con un paño. Rejilla de entrada de aire Abra la rejilla de entrada de aire, aspire el polvo con una aspiradora y límpielo con un paño. V.2

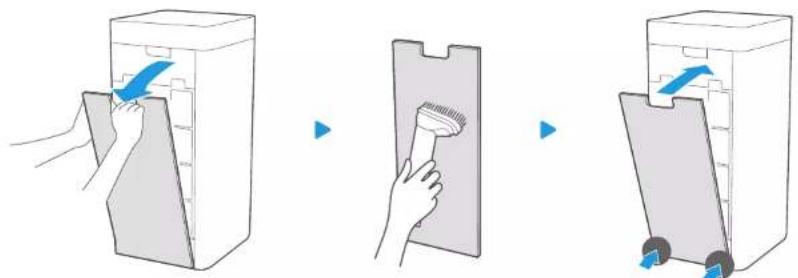

Limpieza de los componentes del filtro PM2.5 (Press 3s, to reset Filter) Presione prolongadamente durante 3 segundos Cuando la última de las barras de progreso aparece en rojo y la luz indicadora de limpieza se enciende, indica que el Pre-Filtro necesita ser limpiado Pre-Filter Clean Si hay mucha suciedad, utilice un detergente común de cocina diluido para remojar el filtro y luego límpielo. El tiempo de remojodebe ser de 10 min Desenchufe el cable de alimentación, y saque el prefiltro Aspire el polvo con una aspiradora o límpielo con un paño. Seque el prefiltro Monte el prefiltro Enchufe el cable de alimentación y encienda el aparato. Presione el botón de detección del PM 2.5 durante 3seg, la luz indicadora de limpieza se apagará, y el Prefiltro se restaurará V.2

Sustitución de los componentes del filtro

Modelo de filtro: EF660 (incluye 2) Cuando la última línea de la barra de progreso se pone roja y la luz indicadora de reemplazo se enciende, indica que el filtro HEPA debe ser reemplazado. HEPA filter Clean Quite el filtro HEPA Retire la película protectora del filtro Monte el filtro Presione el botón de detección de PM2.5 durante 3seg, la luz indicadora de limpieza se apagará y el filtro HEPA se restablecerá. PM2.5 (Press 3s, to reset Filter) Presione prolongadamente durante 3 segundos V.2 9Guía de mantenimiento Manejo de fallos Notas Asegúrese de leer detenidamente los siguientes contenidos antes de llamar al servicio técnico. Consulta Solución de problemas La pantalla muestra "E3" La pantalla muestra "E0" La pantalla muestra "E1" La pantalla muestra "Eb" La pantalla muestra "Eu" El purificador no funciona El purificador sólo expulsa una pequeña cantidad de aire y hace ruido El aire que sale huele mal ¿Es posible retirar las ruedas? ¿Puede usarse en conjunto con un humidificador? La velocidad de funcionamiento es anormal. Contacte con el servicio técnico para recibir instrucciones sobre el control de la velocidad. Fallos del hardware maestro EEPROM: Contacte con el servicio técnico para recibir instrucciones. La protección de desmontaje detecta un fallo, la rejilla de entrada de aire no está bien montada: Monte las rejillas de entrada y salida de aire correctamente. La comunicación entre los botones y el panel de control principal es defectuosa: contacte con el servicio técnico. Fallo de comunicación del sensor PM2.5: Contacte con el servicio técnico. Primero, compruebe si el cable de alimentación está enchufado en la toma de corriente ya que se puede haber soltado por el movimiento del purificador y eso puede afectar a la alimentación. Compruebe si la rejilla de entrada de aire y la rejilla de salida de aire del purificador están montadas correctamente. ya que este aparato está provisto de una función de protección contra el desmontaje. Si la rejilla de entrada de aire y la rejilla de salida de aire no están montadas correctamente, el producto no puede funcionar. Compruebe si algún objeto extraño bloquea la rejilla de entrada de aire y la rejilla de salida de aire; si lo hubiera, retírelo. A continuación, compruebe si el prefiltro está sucio o si ha llegado al final de su vida útil; si lo está, limpie el prefiltro; por último, compruebe si el filtro HEPA está lleno de polvo o ha llegado al final de su vida útil. Si es así, es necesario sustituir el filtro HEPA. Cuando se utiliza el aparato por primera vez, huele ligeramente a plástico, lo que es normal. Si este aparato funciona en lugares con olores fuertes (como una zona de fumadores o un asador, etc.) durante mucho tiempo, es necesario cambiar el elemento filtrante con frecuencia y reajustarlo. Compruebe si la rejilla de entrada/salida de aire y el Prefiltro están llenos de polvo o suciedad; en caso afirmativo, limpie el aparato y el polvo y la suciedad de la rejilla de entrada/salida de aire y del Prefiltro. Sí, incline la máquina en un pequeño ángulo y sáquelas con un poco de esfuerzo. Si no, intente sacar las ruedas mientras las gira. El ambiente húmedo tiene un mayor impacto en el filtro, y la niebla producida por el humidificador ultrasónico puede causar anormalidades en la detección de PM2.5 de este aparato, de modo que evite en lo posible el funcionamiento simultáneo. V.2 10Parámetros del producto Modelo Voltaje/Frecuencia Potencia nominal CADR (ratio de limpieza de partículas de materia) Calificación de la eficiencia energética de la purificación de las partículas Nivel sonoro EPUR660 220-240V~ 5Hz 38W 550m

Nivel eficiente <56dB Los diversos parámetros de rendimiento de la tabla se miden en la fábrica y son sólo una referencia. Si se modifica el aparato, los parámetros pueden cambiar. Refiérase a los parámetros de la placa de identificación. Principio de purificación: El ventilador del purificador de aire aspira aire al cuerpo para filtrarlo a través del elemento filtrante incorporado, que desempeña un papel principal en la filtración del polvo (como PM2.5, etc.), formaldehído, olor, esterilización, etc. V.2 11Lista de sustancias contenidas Sustancias nocivas Plomo (Pb) Mercurio (Hg) Cadmio (Cd) Cromo hexavalente(Cr(VI)) Bifenilos polibromados (PBB) Éteres difenílicos polibromados (PBDE)

Nombre de los componentes Componentes de la cubierta Componentes del cable de alimentaciónComponentes del motorComponentes del aparato Componentes de las ruedas Componentes de la placa de circuitoComponentes del filtro Este cuadro está formulado de acuerdo con los parámetros de la normativa RoHS "○" indica que el contenido de las sustancias o elementos controlados por la normativa RoHS en todos los materiales homogéneos está por debajo de los límites especificados. "×" indica que el contenido de sustancias o elementos controlados por la normativa RoHS en todos los materiales homogéneos excede los límites especificados. V.2 12ELIMINACIÓN: No elimine este producto como residuos municipales sin clasificar. Es necesario recoger estos residuos por separado para un tratamiento especial. Con base en la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico. Disposición de eliminación Todo el contenido de este documento ha sido cuidadosamente revisado. Si hay algún error de imprenta, omisiones o malentendidos, consúltenos. Notas: Si se realizan mejoras técnicas del producto, estas mejoras serán incorporadas en el nuevo m anual, sin previo aviso. Si el aspecto y el color del producto se modifican, por favor, refiérase al producto físico. V.2

te producto tiene una garantía de reparación de dos años a partir de la fecha de venta, contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio, y cinco años de garantía en el compresor (solo componente). Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra del usuario final y los datos de la empresa instaladora. La presente garantía solo será efectiva en España.

EXCLUSIONES DE LA GARANTÍA

1. Los aparatos utilizados indebidamente, de manera no conforme a las instrucciones de uso.

2. Mantenimiento o conservación del aparato: cargas de gas, revisiones periódicas ajustes, engrases.

3. Los aparatos desmontados o manipulados por el usuario o personas ajenas a los servicios técnicos autorizados.

4. Los materiales rotos o deteriorados por desgaste o uso normal del aparato: mandos a distancia, juntas,

plásticos, filtros, etc.

5. Los aparatos que no lleven identificado el número de serie de fábrica o en los que éste haya sido alterado o borrado.

6. Las averías producidas por causas fortuitas o siniestros de fuerza mayor, o como consecuencia de un uso anormal,

negligente o inadecuado del aparato.

7. Responsabilidades civiles de cualquier naturaleza.

8. Pérdidas o daños en el software o soportes de información.

9. Averías producidas por factores externos como alteraciones de corriente, sobrecargas eléctricas, suministro de

voltaje excesivo o incorrecto, radiación y descargas electrostáticas incluyendo rayos. 10. Los defectos de instalación, tales como falta de conexión de toma de tierra entre unidades interior y exterior, falta de toma de tierra en la vivienda, alteración del orden de las fases y el neutro, abocardados en mal estado o conexionado con tuberías frigoríficas de distinto diámetro.

11. Cuando exista preinstalación, los daños ocasionados por no realizar una adecuada limpieza previa de la

instalación con nitrógeno y comprobación de estanqueidad. V.2 1412. Las vinculaciones de dispositivos externos (tales como conexiones Wi-Fi). Esto nunca podrá derivar en cambio de unidad.

13. Las sustituciones y/o reparaciones en equipos o dispositivos instalados o localizados a una altura equivalente o

superior a 2’20 metros del suelo.

14. Daños por congelación en intercambiadores de placas y/o de tubo, y en condensadoras y enfriadoras de agua.

15. Daños en fusibles, lamas, focos, flujostato de caudal, filtros y otros elementos derivados del desgaste normal

debido a la operación del equipo.

16. Las averías que tengan su origen o sean consecuencia directa o indirecta de: contacto con líquidos, productos

químicos y otras sustancias, así como de condiciones derivadas del clima o el entorno: terremotos, incendios, inundaciones, calor excesivo o cualquier otra fuerza externa, como insectos, roedores y otros animales que puedan tener acceso al interior de la máquina o sus puntos de conexión.

17. Daños derivados de terrorismo, motín, alboroto o tumulto popular, manifestaciones y huelgas
