MANUAL DE USUARIO ESM-4430 Emko

Entrada universal: TC, RTD, Z Tensión/Corriente Termopar (TC): L(DIN 43710), J, K, R, S, T, B, E y N (IEC584.1)(ITS90), C (ITS90) Termorresistencia (RTD): PT-100 (IEC751)(ITS90)Z Entrada: mV, V, mA Intervalo de medición: Consulte en la Tabla-1 la selección del tipo de entrada y la escala Precisión: ± 0,25% de escala completa para el termopar, termorresistencia, entrada de mV, V y mA. Compensación de junta fría: automáticamente ±0,1°C/1°C Compensación de línea: 10 Ohm como máximo Protección contra roturas del sensor: mejorada Ciclo de muestreo: 3 muestras por segundo Filtro de entrada: de 0,0 a 900,0 segundos CONTROL Forma de control: ON/OFF (Encendido/Apagado), P, PI, PD o PID (la forma de control la puede programar el usuario)

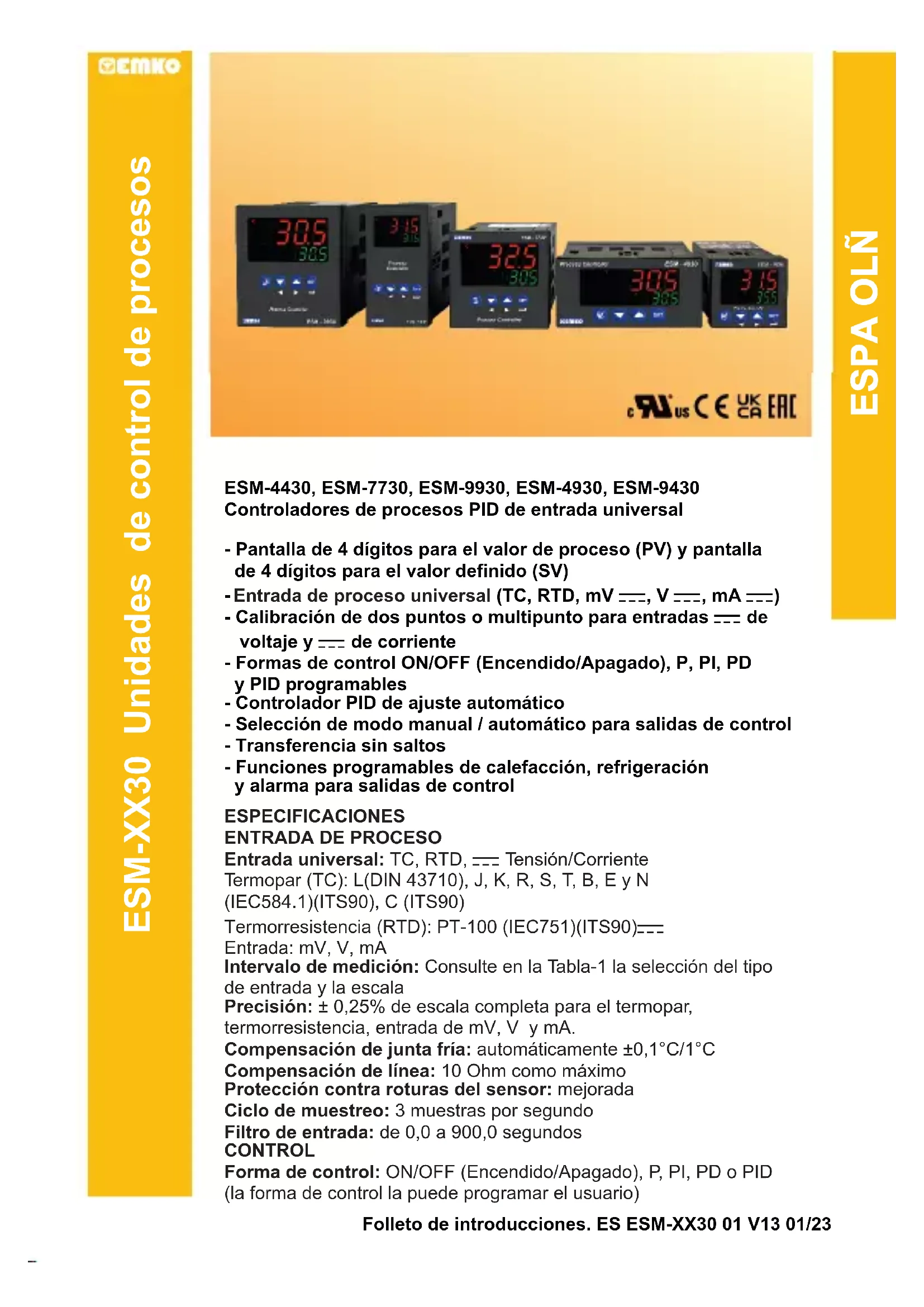

ESM-4430, ESM-7730, ESM-9930, ESM-4930, ESM-9430

Controladores de procesos PID de entrada universal - Pantalla de 4 dígitos para el valor de proceso (PV) y pantalla de 4 dígitos para el valor definido (SV)

- Formas de control ON/OFF (Encendido/Apagado), P, PI, PD y PID programables Entrada de proceso universal (TC, RTD, mV Z, V Z, mA Z) - Calibración de dos puntos o multipunto para entradas Z de voltaje y Z de corriente - Controlador PID de ajuste automático - Selección de modo manual / automático para salidas de control - Transferencia sin saltos - Funciones programables de calefacción, refrigeración y alarma para salidas de control ESPA OLÑ Folleto de introducciones. ES ESM-XX30 01 V13 01/23PANTALLA Pantalla de proceso: ESM-4430: Pantalla LED 10,1 mm roja de 4 dígitos ESM-4930: Pantalla LED 13,2 mm roja de 4 dígitos ESM-7730: Pantalla LED 13,2 mm roja de 4 dígitos ESM-9930: Pantalla LED 19 mm roja de 4 dígitos ESM-9430: Pantalla LED 10,1 mm roja de 4 dígitos Pantalla del valor definido: ESM-4430: Pantalla LED 8 mm verde de 4 dígitos ESM-4930: Pantalla LED 8 mm verde de 4 dígitos ESM-7730: Pantalla LED 9,1 mm verde de 4 dígitos ESM-9930: Pantalla LED 10,8 mm verde de 4 dígitos ESM-9430: Pantalla LED 8 mm verde de 4 dígitos LEDS : AT(Ajuste automático), M (Modo manual), A (Modo automático), Led PSET / ASET1 / ASET2 (Ajuste de control o de alarma), led PO, AO1, AO2 (Estado de control o de la alarma) °C / °F / V SALIDA Salidas de relé estándar: Dos relés. 5 A @ 250 VV (en la carga resistiva) (Se pueden programar como Salida de control o de alarma) Salida de la unidad de control del SSR: Máximo 17 mA , máx. 25 V Z

TENSIÓN DE ALIMENTACIÓN

100-240 V V 50/60 Hz (-15%; +10%), - 6 VA 24 V V 50/60 Hz (-15% ; +10%), - 6 VA 24 V Z (-15% ; +10%), - 6 W (Se debe determinar en el pedido) CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS Temperatura de funcionamiento: De 0 a 50 °C Humedad: 0-90 % de humedad relativa (sin condensación) Clase de Protección: IP65 en la parte delantera, IP20 en la parte trasera Montaje: Montaje del recinto de tipo-1 Peso: ESM-4430: 170 g ESM-4930: 230 g ESM-7730: 230 g ESM-9930: 320 g ESM-9430: 230 g Dimensiones / encastre del panel: ESM-4430: (48 x 48 mm, Profundidad: 87,5 mm) / (46 x 46 mm) ESM-4930: (96 x 48 mm, Profundidad: 86,5 mm) / (92 x 46 mm) ESM-7730: (72 x 72 mm, Profundidad: 87,5 mm) / (69 x 69 mm) ESM-9930: (96 x 96mm, Profundidad: 87,5 mm) / (92 x 92 mm) ESM-9430: (48 x 96mm, Profundidad: 86,5 mm) / (46 x 92mm) Distancia mínima entre los centros de encastre del panel: ESM-4430: X = 65 mm, Y = 65 mm ESM-4930: X = 129 mm, Y =65 mm ESM-7730: X = 97 mm, Y = 97 mm ESM-9930: X = 129 mm, Y = 129 mm ESM-9430: X = 65 mm, Y = 129 mm Instalación: Instalación fija Categoría II Categoría de sobretensión: II Grado de contaminación: II, oficina o lugar de trabajo, sin contaminación conductiva 2Cableados eléctricos 24 V ZSensorTensión de alimentaciónMáximo 50 mA

Salida-3 (Proceso)Salida de la unidad de control del SSRMáximo 17 mA, 25 V ZEntrada de proceso universal

24 V Z SensorTensión de alimentaciónMáximo 50mA Entrada de proceso universalde 0 a 50 mV Zde 0 a 20 mA Zde 0 a 10 V ZPt-100CAT II

NC CNO NC CNOSalida-2(Proceso o alarma)Salida-1(Alarma) 5 A @ 250 VV 5 A @ 250 VV Salida-3 (Proceso)Salida de la unidad de control del SSRMáximo 17 mA, 25 V Z ESM-4930 100...240 VV 50/60 HzConmutador defuente dealimentación100...240 VV 50/60 HzConmutador defuente dealimentaciónNota-2FusibleNota-1Fusible Nota

24 V ZSensorTensión de alimentaciónMáximo 50 mA Entrada de proceso universalde 0 a 50 mV Zde 0 a 20 mA Zde 0 a 10 V ZPt-100CAT II

Salida-2 (Proceso o alarma) Salida-1 (Alarma) 5 A @ 250 VV 5 A @ 250 VV Salida-3 (Proceso) Salida de la unidad de control del SSRMáximo 17 mA, 25 V Z ESM-9430

5 A @ 250 VV 24 V ZSensorTensión de alimentaciónMáximo 50mA Entrada de proceso universalde 0 a 50 mV Zde 0 a 20 mA Zde 0 a 10 V ZCAT II

NC CNO5A @ 250 VVNC CNOSalida-3 (Proceso)Salida de la unidad de control del SSRMáximo 17 mA, 25 V ZSalida-2(Proceso o alarma)Salida-1(Alarma) ESM-7730 100...240 VV 50/60 HzConmutador defuente dealimentación

24 V ZSensorTensión de alimentaciónMáximo 50mA Entrada de proceso universalde 0 a 50 mV Zde 0 a 20 mA Zde 0 a 10 V ZPt-100CAT II

Salida-2 (Proceso o alarma) Salida-1 (Alarma) 5 A @ 250 VV 5 A @ 250 VV Salida-3 (Proceso) Salida de la unidad de control del SSRMáximo 17 mA, 25 V Z ESM-9930

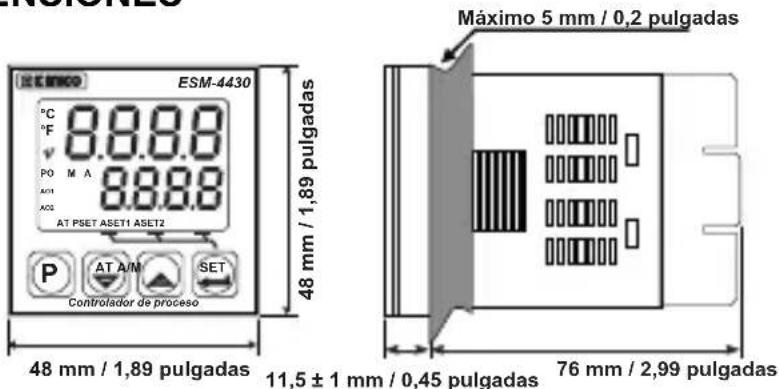

ESM-4430 Controlador de proceso AT A/M 72 mm / 2,83 pulgadas 72 mm / 2,83 pulgadas 76 mm / 2,99 pulgadas 11,5 ± 1 mm / 0,45 pulgadas

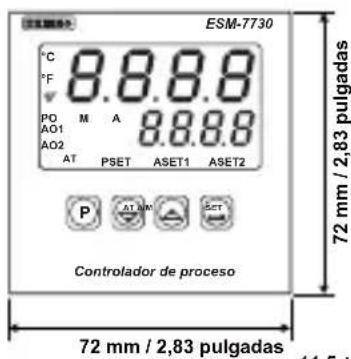

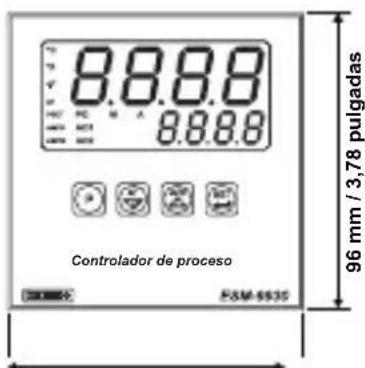

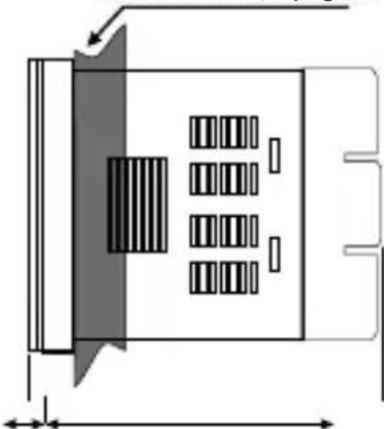

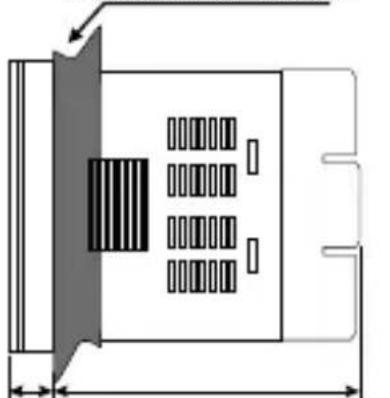

SET Controlador de procesoESM-7730 AT A/M96 mm / 3,78 pulgadasMáximo 15 mm / 0,59 pulgadasMáximo 15 mm / 0,59 pulgadasControlador de proceso Nota-1: Hay una resistencia ignífuga en el fusible interno. 1AZT para la fuente de alimentación de 24V Z Nota-3: “L” es ( + ) , “N” es ( - ) para la tensión de alimentación de 24 V Z Nota-2: Se recomienda el fusible externo. 100...1AVT para la fuente de alimentación de 240 VV o 24 VV 96 mm / 3,78 pulgadas76 mm / 2,99 pulgadas11,5 ± 1 mm / 0,45 pulgadas

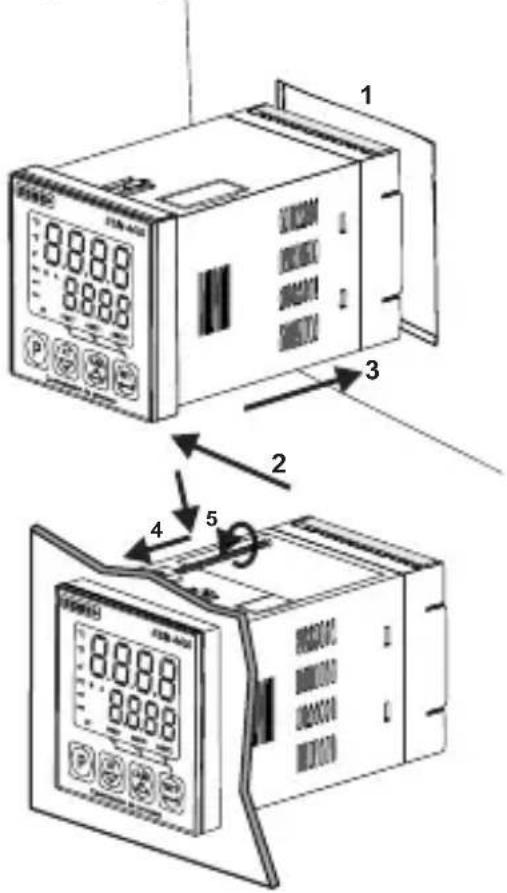

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre del panel es adecuado. 2-Compruebe la posición del tapón del panel frontal. 3-Inserte el dispositivo a través del encastre. Si la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel. 4-Inserte la unidad en el encastre del panel por la parte delantera. 5-Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel. 96 mm / 3,78 pulgadas48 mm / 1,89 pulgadas76 mm / 2,99 pulgadas10,5 ± 1 mm / 0,41 pulgadas SET A/MAT

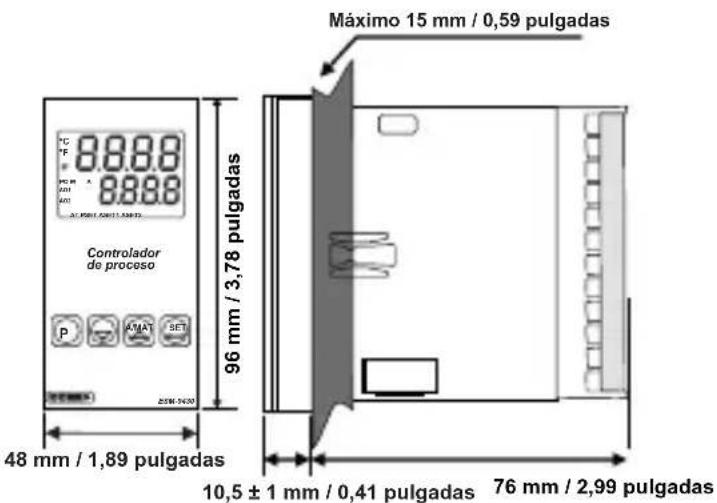

Controlador de proceso ESM-9430

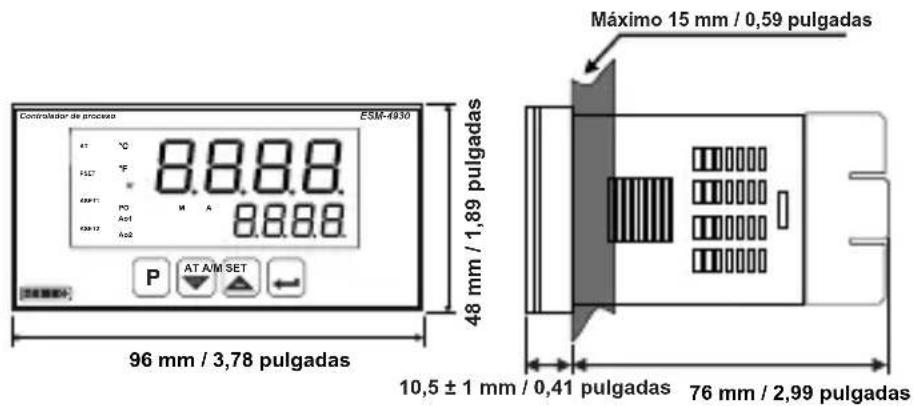

Máximo 15 mm / 0,59 pulgadas 48 mm / 1,89 pulgadas 96 mm / 3,78 pulgadas 76 mm / 2,99 pulgadas 10,5 ± 1 mm / 0,41 pulgadas Controlador de proceso ESM- ESM-4930

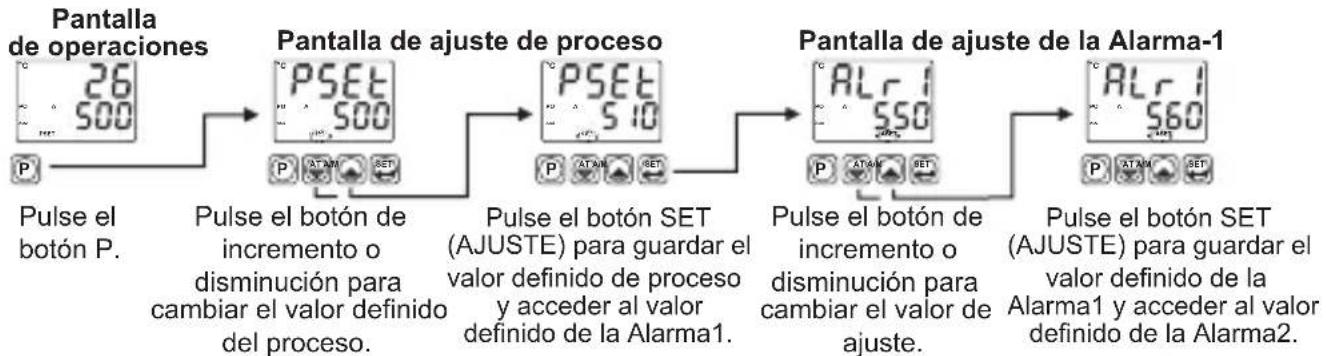

Máximo 15 mm / 0,59 pulgadas 6Acceder a los valores definidos y cambiarlos Pulse el botón P. Pulse el botón de incremento o disminución para cambiar el valor definido del proceso. Pulse el botón SET (AJUSTE) para guardar el valor definido de proceso y acceder al valor definido de la Alarma1. Pantalla de operaciones Pantalla de operaciones PSET

Pantalla de ajuste de proceso PSET

AT A/M Pulse el botón de incremento o disminución para cambiar el valor de ajuste. ASET ASET Pulse el botón SET (AJUSTE) para guardar el valor definido de la Alarma1 y acceder al valor definido de la Alarma2. PSET

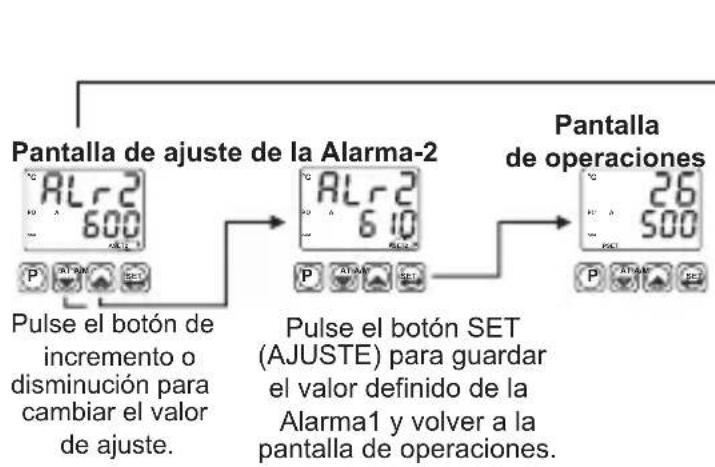

AT A/M Pulse el botón de incremento o disminución para cambiar el valor de ajuste. Pulse el botón SET (AJUSTE) para guardar el valor definido de la Alarma1 y volver a la pantalla de operaciones. Pantalla de ajuste de la Alarma-1 Pantalla de ajuste de la Alarma-2 Nota: el usuario no puede salir de la sección del valor definido sin guardar los valores pulsando el botón . Si no se produce ninguna operación durante 120 segundos, el dispositivo sale automáticamente de la sección de Valor definido.

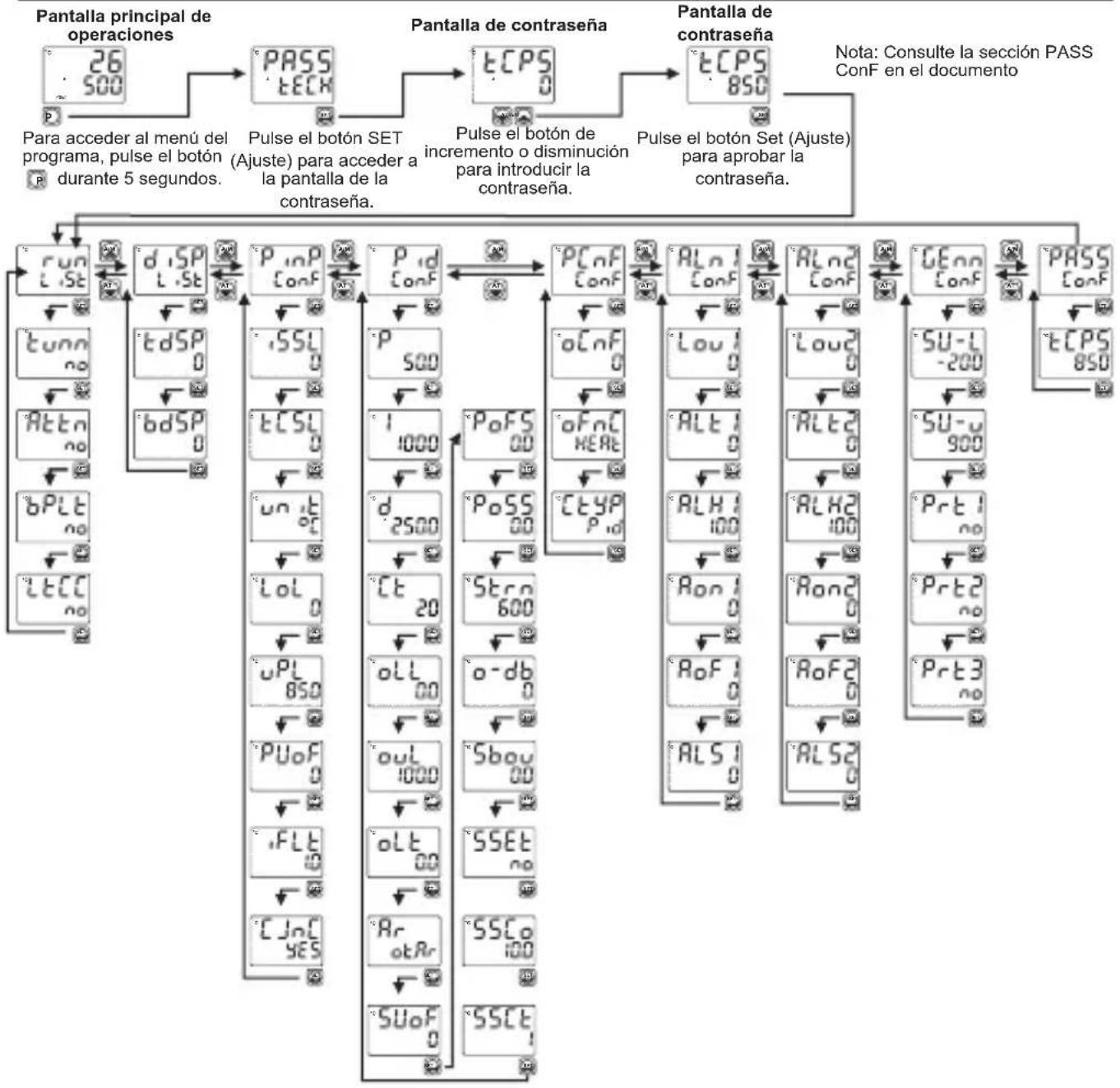

7Diagrama de acceso sencillo para los parámetros del programa Para acceder al menú del programa, pulse el botón durante 5 segundos. Pulse el botón SET (Ajuste) para acceder a la pantalla de la contraseña. Pulse el botón de incremento o disminución para introducir la contraseña. Pulse el botón Set (Ajuste) para aprobar la contraseña. Pantalla de contraseña Pantalla principal de operaciones

Pantalla de contraseña

SET Nota: Consulte la sección PASS ConF en el documento

SELECCIÓN DE AJUSTE: Al seleccionar uno de los siguientes métodos, el dispositivo puede determinar los parámetros PID.Proceso de auto-ajuste (ajuste de la respuesta del nivel)El dispositivo funciona según los parámetros PID definidosProceso de Ajuste automático (ajuste del ciclo límite)Los métodos de optimización automática se realizan según las propias condiciones del sistema.Ejecutar LıSt: Selección del ajuste PID y la forma de funcionam.SELECCIÓN DEL AJUSTE AUTOMÁTICOEl dispositivo no realiza ningún ajuste.El dispositivo realiza el ajuste.

8TRANSFERENCIA SIN SALTOS

Cuando el modo automático cambia al modo manual, la salida de proceso será el último porcentaje de salida del modo manual guardado. La válvula de salida de proceso en el control manual no se tiene en cuenta al pasar del control manual al control automático. La nueva salida de control que se mide en el control automático se aplica a la salida de proceso. CANCELACIÓN DEL BLOQUEO DE LA ALARMA La cancelación del bloqueo de la alarma no se ha realizado. Si hay una salida de alarma con bloqueo y no hay estados de alarma, el dispositivo finalizará el proceso del bloqueo. Este parámetro se convierte en automáticamente. dıSP LıSt: Selección de función para la pantalla superior e inferior Función de la pantalla superior Este parámetro determina qué valor se muestra en la pantalla superior. El valor de proceso (PV) se muestra en la pantalla superior. La diferencia entre el valor definido de proceso y el valor de proceso (SV- PV) se muestra en la pantalla superior. Función de la pantalla inferior Este parámetro determina qué valor se muestra en la pantalla inferior. El valor de proceso (PV) se muestra en la pantalla inferior. El % del valor de salida que se aplica a la salida de control de proceso se muestra en la pantalla inferior. Cuando el modo automático cambia al modo manual, la salida de proceso será el último porcentaje de salida del modo automático. Mientras se pasa del control manual al control automático, el último valor de la salida de proceso en el control manual se acepta como el primer valor de la salida de proceso en el control automático. Tipo de entrada de proceso Selección del tipo de entrada TC Selección del tipo de entrada RTD Z selección del tipo de entrada de tensión/corriente. Selección de entrada TC Este parámetro se activa si se selecciona el tipo de entrada TC. L (-100°C; 850°C) o (-148°F; 1562°F) L (-100,0°C; 850,0°C) o (-148,0°F; 999,9°F) J (-200°C; 900°C) o (-328°F; 1652°F) J (-199,9°C; 900,0°C) o (-199,9°F; 999,9°F) K (-200°C; 1300°C) o (-328°F; 2372°F) K (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F) R (0°C; 1700°C) o (32°F; 3092°F)

PınP ConF: Tipo de entrada de proceso y parámetros relevantesR (0,0°C; 999,9°C) o (32,0°F; 999,9°F) S (0°C; 1700°C) o (32°F; 3092°F) S (0,0°C; 999,9°C) o (32,0°F; 999,9°F) T (-200°C; 400°C) o (-328°F; 752°F) T (-199,9°C; 400,0°C) o (-199,9°F; 752,0°F) B (44°C; 1800°C) o (111°F; 3272°F) B (44,0°C; 999,9°C) o (111,0°F; 999,9°F) E (-150°C; 700°C) o (-238°F; 1292°F) E (-150,0°C; 700,0°C) o (-199,9°F; 999,9°F) N (-200°C;1300°C) o (-328°F; 2372°F) N (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F) C (0°C; 2300°C) o (32°F; 3261°F) C (0,0°C; 999,9°C) o (32,0°F; 999,9°F) Selección de entrada RTD Este parámetro se activa, si se selecciona la entrada RTD. PT-100 (-200°C; 650°C) o (-328°F; 1202°F) PT-100 (-199,9°C ; 650,0°C) o (-199,9°F; 999,9°F) de 0 a 50 mV Z (-1999; 9999) de 0 a 5 V Z (-1999; 9999) de 0 a 10 V Z (-1999; 9999) de 0 a 20 mA Z (-1999; 9999) de 4 a 20 mA Z (-1999; 9999) Sin punto Ajuste de la pantalla del punto dual fijo. El valor del punto bajo de ajuste de la pantalla se fija en -1999, el valor del punto alto de ajuste de la pantalla se fija en 9999. Entre el segundo y el tercer dígito “0,00” El usuario puede realizar 16 puntos de ajuste de la pantalla definidos. Entre el tercer y el cuarto dígito “0,000” Entre el primer y el segundo dígito “0,0” El usuario puede realizar el ajuste de pantalla de punto dual con tPoL y tPoH. Posición del punto de la pantalla Se activa si se selecciona la entrada de Tensión / Corriente.Z Tipo de ajuste del valor de la pantalla Se activa si se selecciona la entrada de Tensión / Corriente.Z Unidad de ajuste de la pantalla de punto bajo (-1999, 9999) Se activa si se selecciona la entrada de Tensión / Corriente.Z Unidad de ajuste de la pantalla de punto alto (-1999, 9999) Se activa si se selecciona la entrada de Tensión / Corriente.Z

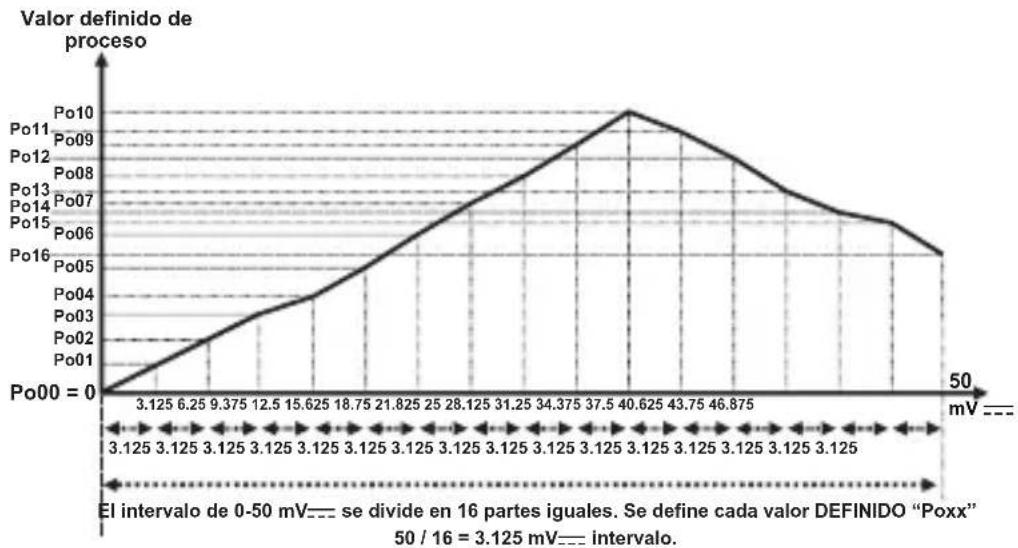

Z Selección de entrada de tensión/corriente. Este parámetro se activa, si se selecciona Z la Tensión/Corriente.Unidad de puntos de ajuste de la pantalla (-1999, 9999) Este parámetro se activa si se selecciona la Tensión/Corriente. En el proceso de ajuste de la pantalla de puntos múltiples, la escala definida se divide en 16 puntos de ajuste. Por ejemplo: es (0-50 mV ) .

Selección de la unidad La unidad es °C La unidad es °F Unidad del valor mínimo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala) Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla. Unidad de compensación de la pantalla para el valor de proceso (Escala -10 %, Escala +10 %) El valor de este parámetro se añade al valor de proceso. La unidad es la tensión. Se activa si se selecciona la entrada de ZTensión / Corriente. Sin unidad. Se activa si se selecciona la entrada de Tensión/Corriente.Z Valor del coeficiente (1,000; 9,9999) El valor de proceso se multiplica por este valor. Se activa si se selecciona la entrada de ZTensión / Corriente. mV Z Po00 = 0 Po01 Po02 Po03 Po04 Po05 Po16 Po06 Po15 Po07 Po08 Po09 Po10 Po14 Po13 Po12 Po11 Valor definido deproceso El intervalo de 0-50 mVZ se divide en 16 partes iguales. Se define cada valor DEFINIDO “Poxx” 50 / 16 = 3.125 mVZ intervalo. Tiempo de filtrado (0,0; 900,0) en segundos Define el tiempo de filtrado para el valor de la pantalla. Compensación de junta fría Este parámetro se activa si se selecciona la entrada de proceso, entrada TC. La compensación de junta fría está activada. La compensación de junta fría no está activada. Unidad del valor máximo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala) Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla. Escala: La diferencia entre el punto alto y el punto bajo del tipo de entrada de proceso. Ejemplo: Si tCSL = 2 (el punto bajo es -200 y el punto alto es 900), entonces, la escala es de 1100. Si el tipo de entrada es Tensión/Corriente, entonces la escala es la diferencia entre los parámetros tPoH y tPoL. 11Pıd ConF: Parámetros de configuración PID % DE LA BANDA PROPORCIONAL (0,0; 999,9) Si = 1000 °C, = 0 °C y = 50,0 entonces Banda proporcional = ( - ) * / 100,0 Banda proporcional = (1000-0)*50,0/100,0 = 500 °C TIEMPO INTEGRAL (0; 3600) en segundos Se puede cambiar por el usuario. Después de finalizar el ajuste correctamente, el valor del tiempo íntegro cambia automáticamente. Si es 0, el control íntegro se desactiva. TIEMPO DERIVADO (0,0; 999,9) en segundos Se puede cambiar por el usuario. Después de finalizar el ajuste correctamente, el valor del tiempo íntegro cambia automáticamente. Si es 0, el control derivado se desactiva. TIEMPO DEL PERIODO DE CONTROL (1; 150)en segundos Tiempo del periodo de salida de proceso. % DE SALIDA DE CONTROL MÍNIMO (0,0; ) Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida inferior a este parámetro, la salida de frío o calor se activa al mínimo para el parámetro OLL. % DE SALIDA DE CONTROL MÁXIMO ( ; 100,0) Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida superior a este parámetro, la salida de frío o calor se activa al máximo para el parámetro OUL. TIEMPO DE LA SALIDA DE CONTROL MÍNIMO (0,0; ) en segundos La salida de calor o frío no se puede activar por debajo de este parámetro. Incluso si este parámetro es 0, se acepta este parámetro como 50 ms. Unidad ANTIRREINICIALIZADORA (PUNTO ALTO DE LA ESCALA-0) Wmientras se ejecuta el proceso PID, si la condición - <= <= + es real, se calcula el valor íntegro. Si el estado no es real, el valor íntegro no se calcula y se utiliza el último valor íntegro calculado. Si se selecciona el parámetro Ar , la banda proporcional de calor se utiliza para el proceso PID de calor en lugar del parámetro Ar, y la banda proporcional de frío se utiliza para el proceso PID de frío en lugar del parámetro Ar. valor de proceso

COMPENSACIÓN DEL VALOR DEFINIDO

Unidad ((- PUNTO ALTO DE LA ESCALA / 2) , (PUNTO ALTO DE LA ESCALA / 2)) + se utiliza como el valor definido en los cálculos de PID. Este parámetro se utiliza para cambiar la banda proporcional. % (PARA EL PID DE CALOR 0,0; 100,0) % (PARA EL PID DE FRÍO -100,0; 0,0) Se añade este parámetro al “% de salida”, que se calcula al final del PID. COMPENSACIÓN DE LA SALIDA DE PID 12Este parámetro se añade al % de la salida de proceso que se calcula al final del PID según el valor definido de proceso.

COMPENSACIÓN DE SALIDA RELACIONADA CON EL AJUSTE DEL PID % (PARA EL PID DE CALOR 0,0; 100,0) % (PARA EL PID DE FRÍO -100,0; 0,0)

ESTABILIZACIÓN DEL VALOR DE PROCESO

Unidad (PUNTO ALTO DE LA ESCALA-1) Se utiliza para controlar si el valor de proceso oscila o no cuando el parámetro es o Si la condición - <= valor de proceso <= + no es real, entonces el dispositivo inicia el proceso de ajuste automáticamente. PUNTO BAJO DE LA ESCALA: Valor de entrada mínimo de proceso en las entradas Pt-100 y Tc. -1999 para las entradas utilizadas para el ajuste de la pantalla de punto dual fijo, el punto bajo de la escala es el inferior de o para las entradas utilizadas para el ajuste de pantalla de punto dual seleccionables. El punto bajo de la escala es el inferior de o para las entradas utilizadas para el ajuste de la pantalla de varios puntos.

CAMBIO DE BANDA PROPORCIONAL

Unidad ((- PUNTO ALTO DE LA ESCALA / 2) , (PUNTO ALTO DE LA ESCALA / 2)) Si se realiza la función de frío; el valor de ajuste del proceso de frío se calcula añadiendo el valor de ajuste con el parámetro . La forma de control puede ser ON/OFF o PID. Si el valor de ajuste para el calor = + ; Entonces, el valor de ajuste para el frío = + + VALOR DE SALIDA DE ROTURAS DEL SENSOR % (PARA EL PID DE CALOR 0,0; 100,0) % (PARA EL PID DE FRÍO -100,0; 0,0) Cuando el sensor se rompe, el control del proceso puede continuar introduciendo el % de la válvula de salida para el parámetro . Si este parámetro es 0,0; la salida de control del proceso no realiza una salida cuando el sensor se rompe. Unidad del valor de ajuste de arranque suave (0, 9999) Si se selecciona el parámetro , la función de arranque suave se desactiva. Cuando el dispositivo se enciende, si el valor definido del arranque suave es diferente a y el valor de temperatura es inferior que el valor de arranque suave en los procesos, el dispositivo inicia el arranque suave hasta que la temperatura alcance el valor definido del arranque suave. En el arranque suave, el periodo de salida del dispositivo será el valor del parámetro SSCt y la salida de control del dispositivo será el valor del parámetro SSCo. % de la salida de control de arranque suave (10,0; 90,0) PUNTO ALTO DE LA ESCALA: Valor de entrada máximo de proceso en las entradas Pt-100 y Tc. 9999 para las entradas utilizadas para el ajuste de pantalla de punto dual fijo, el punto alto de la escala es el superior de o para las entradas utilizadas para el ajuste de la pantalla de punto dual. El punto alto de la escala es el superior de o para las entradas utilizadas para el ajuste de la pantalla de varios puntos. 13% de la salida de control de arranque suave (10,0; 90,0) Periodo de control de arranque suave (1; 100) en segundos PCnF ConF: Parámetros de configuración de la salida de proceso Determina si la salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan juntas o no. La salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan por separado. La salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan juntas. No se pueden utilizar las funciones de la salida de la Alarma-2. Función de la salida del proceso Calor Frío Tipo de control de la salida de proceso Unidad de histéresis de la salida de proceso (Escala 0 %, Escala 50 %) - Se activa si se selecciona el control ON/OFF (Encendido/Apagado). Algoritmo de control ON/OFF (Activado/Desactivado) Algoritmo de control PID Forma de funcionamiento de la histéresis Se activa si se selecciona el control ON/OFF (Encendido/Apagado). Tiempo de desactivación (0,0; 100,0) en segundos En el funcionamiento ON/OFF (Encendido/Apagado), debe transcurrir este tiempo para que la salida se vuelva a impulsar. (Se activa si se selecciona el control ON/OFF (Encendido/Apagado)). SV + HYS/2 y SV - HYS/2 SV y SV+HYS o SV y SV-HYS Salida de alarma Salida de la alarma de rotura del sensor Salida de selección manual/automática La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento y el valor máximo de la escala de funcionamiento . Configuración de salida Salida-1 lógica Aln1 ConF: Parámetros de configuración de la Salida-1 de la alarma Determina el tipo de alarma para la Salida-1. Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Alarma alta de proceso Alarma baja de proceso Alarma alta de desviación Alarma baja de desviación Alarma de banda de desviación Tipo de Alarma-1

Determina la función de salida lógica para la salida de la Alarma-1Alarma de intervalo de desviación Tiempo de espera de desactivación de la Alarma-1 (0, 9998) en segundos Cuando el valor es superior a 9998, se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Unidad del valor de histéresis de la Alarma-1 (Escala 0 %, Escala 50 %) Tiempo de espera de activación de la Alarma-1 (0, 9999) en segundos Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Tiempo de estabilización de la Alarma-1 (0, 99) en segundos Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, si existe una condición de alarma que se selecciona con Alt1, entonces la salida de la Alarma-1 se activa.

Se puede acceder al menú de “Aln2 Conf” si el parámetro en “PCnF ConF” es Salida de alarma Salida de la alarma de rotura del sensor Salida de selección manual/automática La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento y el valor máximo de la escala de funcionamiento . Determina el tipo de alarma para la Salida-2. Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma. Alarma alta de proceso Alarma baja de proceso Alarma alta de desviación Alarma baja de desviación Alarma de banda de desviación Alarma de intervalo de desviación Salida-2 lógica Tipo de Alarma-2 Unidad del valor de histéresis de la Alarma-2 (Escala 0 %, Escala 50 %) - Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma. Tiempo de espera de activación de la Alarma-2 (0, 9999) en segundos - Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma. Tiempo de espera de desactivación de la Alarma-2 (0, 9998) en segundos - Cuando el valor es superior a 9998, se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

Aln2 ConF: Parámetros de configuración de la salida de la Alarma-2Tiempo de estabilización de la Alarma-2 (0, 99) en segundos - Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, si existe una condición de alarma que se selecciona con Alt2, entonces la salida de la Alarma-2 se activa. Gen ConF: Parámetros generales Protección de los valores definidos de la alarma Los valores definidos de la alarma se pueden cambiar Los valores definidos de la alarma no se pueden cambiar No se puede acceder a los parámetros de los valores definidos de la alarma, y . Protección del botón de selección AUTO / MANUAL La selección Auto o Manual es posible con el botón A/M en la pantalla principal de operaciones. La selección Auto o Manual no es posible con el botón A/M en la pantalla principal de operaciones. Unidad de límite inferior del valor definido de proceso (punto bajo de la escala, ) Protección del botón AT (AJUSTE AUTOMÁTICO) El proceso de ajuste del ciclo límite se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla de operaciones. El proceso de ajuste del ciclo límite no se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla de operaciones. Unidad de límite superior del valor definido de proceso ( , punto alto de la escala) Se utiliza para proteger los parámetros del técnico y acceder a ellos. Si este parámetro es ; no hay protección de contraseña al acceder a los parámetros del técnico. Si este parámetro es diferente a “0” y el usuario quiere acceder a los parámetros del técnico; 1-Si el técnico no introduce la contraseña correctamente: Vuelve a la pantalla de operaciones sin introducir los parámetros del técnico.

2- Cuando se visualice en la pantalla superior y

en la pantalla inferior, si el técnico pulsa el botón SET (AJUSTE) sin introducir la contraseña (para observar los parámetros). El técnico puede ver todos los menús y parámetros salvo el menú de contraseña del técnico (“Pass Conf”), pero los parámetros no se pueden cambiar. Contraseñas del técnico (0, 9999) PASS ConF: Parámetros de contraseña 16Valor de proceso Alarma alta de proceso HYS ON (Encen.) OFF (Apag.) Ajuste de alarma Salida de la alarma Valor de proceso Tipos de alarma Alarma baja de proceso HYS

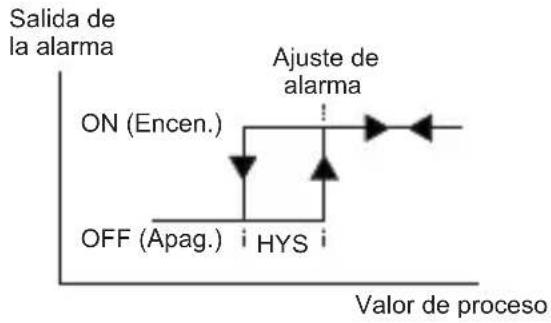

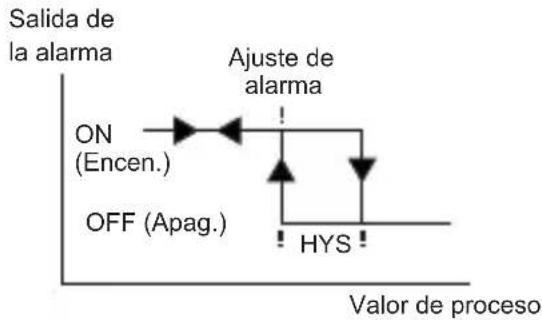

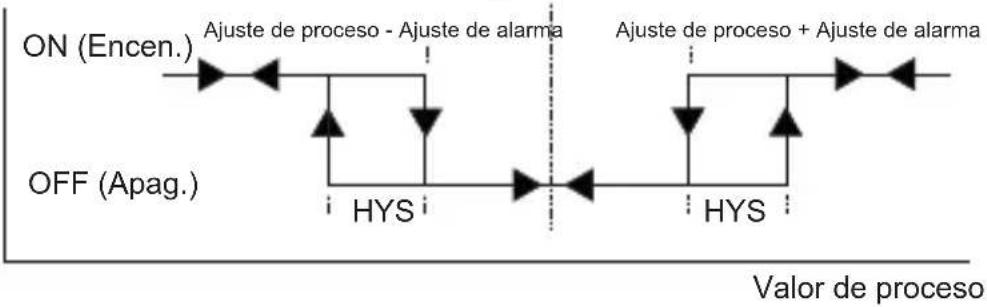

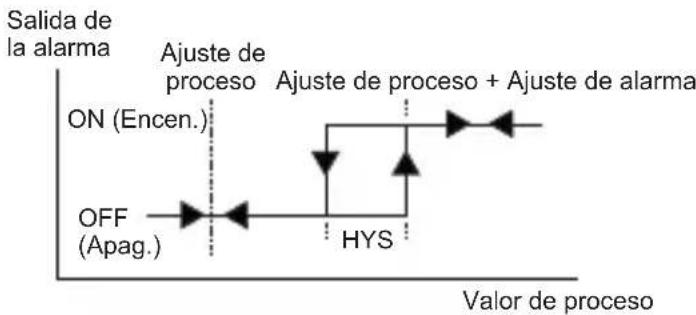

(Encen.) OFF (Apag.) Ajuste de alarma Salida de la alarma Valor de proceso Alarma alta de desviación HYS ON (Encen.) OFF (Apag.) Ajuste de proceso Ajuste de proceso + Ajuste de alarma Salida de la alarma Valor de proceso HYS

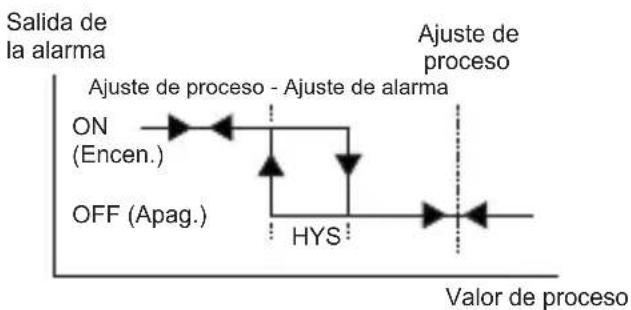

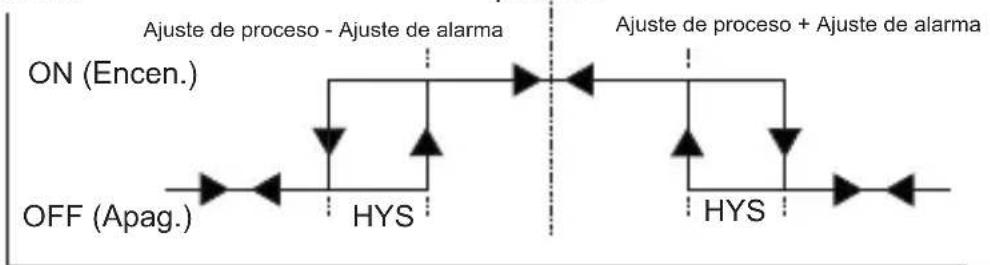

(Encen.) OFF (Apag.) Ajuste de proceso Ajuste de proceso - Ajuste de alarma Salida de la alarma Alarma baja de desviación 17HYS Ajuste de proceso - Ajuste de alarma HYS ON (Encen.) OFF (Apag.) Ajuste de proceso Ajuste de proceso + Ajuste de alarma Salida de la alarma Valor de proceso Alarma de banda de desviación HYS Ajuste de proceso - Ajuste de alarma HYS ON (Encen.) OFF (Apag.) Ajuste de proceso Ajuste de proceso + Ajuste de alarma Salida de la alarma Valor de proceso Alarma de intervalo de desviación Mensaje de error en los controladores de proceso ESM-XX30

1 - Fallo del sensor en la entrada

analógica. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor..

2 - Si el valor en la pantalla superior

parpadea: Si el valor de entrada analógica es inferior al valor mínimo de la escala de funcionamiento , el valor de la pantalla superior empieza a parpadear.

3 - Si el valor en la pantalla superior

parpadea: Si el valor de entrada analógica es superior al valor máximo de la escala de funcionamiento , el valor de la pantalla superior empieza a parpadear.

4 - Si la contraseña del técnico es

diferente a “0” y el técnico accede al parámetro a través del botón Set (Ajuste) sin introducir la contraseña del técnico y quiere cambiar un parámetro, el dispositivo no permite realizar ningún cambio en los parámetros. Si se pulsa el botón de incremento o disminución, aparecerá un mensaje de advertencia en la pantalla inferior, según se muestra a la izquierda.

5 - Si no se puede completar el proceso de

ajuste en 8 horas, el led AT empieza a parpadear. El parpadeo se puede cancelar pulsando el botón Enter (Intro). 19Instalación

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación. Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad. No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios. No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables. Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado. El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje. Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones. En el paquete se incluye, - Una unidad - Dos bridas de montaje - Un manual de instrucciones Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados. Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema. 20Garantía Mantenimiento Empresa fabricante EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones. Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Salida de la unidad de control del SSR(Máximo 17 mA, 25 V Z) Salida-1 (Alarma)

0 Ninguna Comunicación de serieD Tensión de alimentaciónA

Tipo de Entrada Escala

Salida de relé (5 A @ 250 VV en la carga resistiva) Salida-3 (Proceso)

-1999, 9999-1999, 9999-1999, 9999-1999, 9999Su Socio Tecnológico www.emkoelektronik.com.tr Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

Este símbolo se utiliza para las advertencias de seguridad. El usuario debe prestar atención a estas advertencias. Este símbolo se utiliza para determinar las situaciones peligrosas como resultado de una descarga eléctrica. El usuario debe prestar atención a estas advertencias indudablemente. Este símbolo se utiliza para determinar las notas importantes acerca de las funciones y el uso del dispositivo.ESM-XX30 Unità Di Controllo Di Processo ITALIANO Regolatori di processo PID a ingresso universale ESM-4430,
