TRT 140 AIR - Carpa DOMETIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Toldo inflable para tienda de techo
Marca	Dometic
Modelo	TRT 140 AIR
Uso previsto	Fijación en tienda de techo, intemperies ligeras a moderadas, excursiones
Presión de inflado máxima	0.62 bar (9 psi)
Material	Tejido ignífugo conforme a la norma CPAI-84
Sistema de inflado	Tubos de aire con válvula
Contenido del envío	Funda de transporte, toldo, 2 tubos de techo solar, bolsa de estacas
Instalación	Estacas clavadas a 45°, cuerdas de anclaje ajustables, correas antitormenta
Limpieza	Agua clara y cepillo suave, sin productos químicos
Mantenimiento	Impermeabilización anti-UV e hidrófuga antes de cada viaje
Seguridad contra incendios	Tejido ignífugo, no usar llama ni aparato de combustible en el interior
Ventilación	Mantener las aberturas de ventilación abiertas permanentemente
Reparabilidad	Kit de reparación disponible: cinta, solución de reparación, spray de silicona
Garantía	Garantía limitada, contactar al distribuidor o Dometic
Almacenamiento	Lugar seco y bien ventilado, toldo completamente seco antes de guardar

Preguntas frecuentes - TRT 140 AIR DOMETIC

¿Cómo inflar el toldo TRT 140 AIR?

¿Qué hacer en caso de fuga de aire?

¿Cómo reparar una perforación en el tubo de aire?

¿Cómo limpiar el toldo?

¿Dónde y cómo guardar el toldo?

¿Puedo usar una barbacoa o calefactor a gas dentro del toldo?

¿Cuál es la presión de inflado máxima recomendada?

¿Cómo instalar el toldo correctamente?

¿Qué hacer en caso de condensación dentro del toldo?

¿Cuál es la cobertura de la garantía?

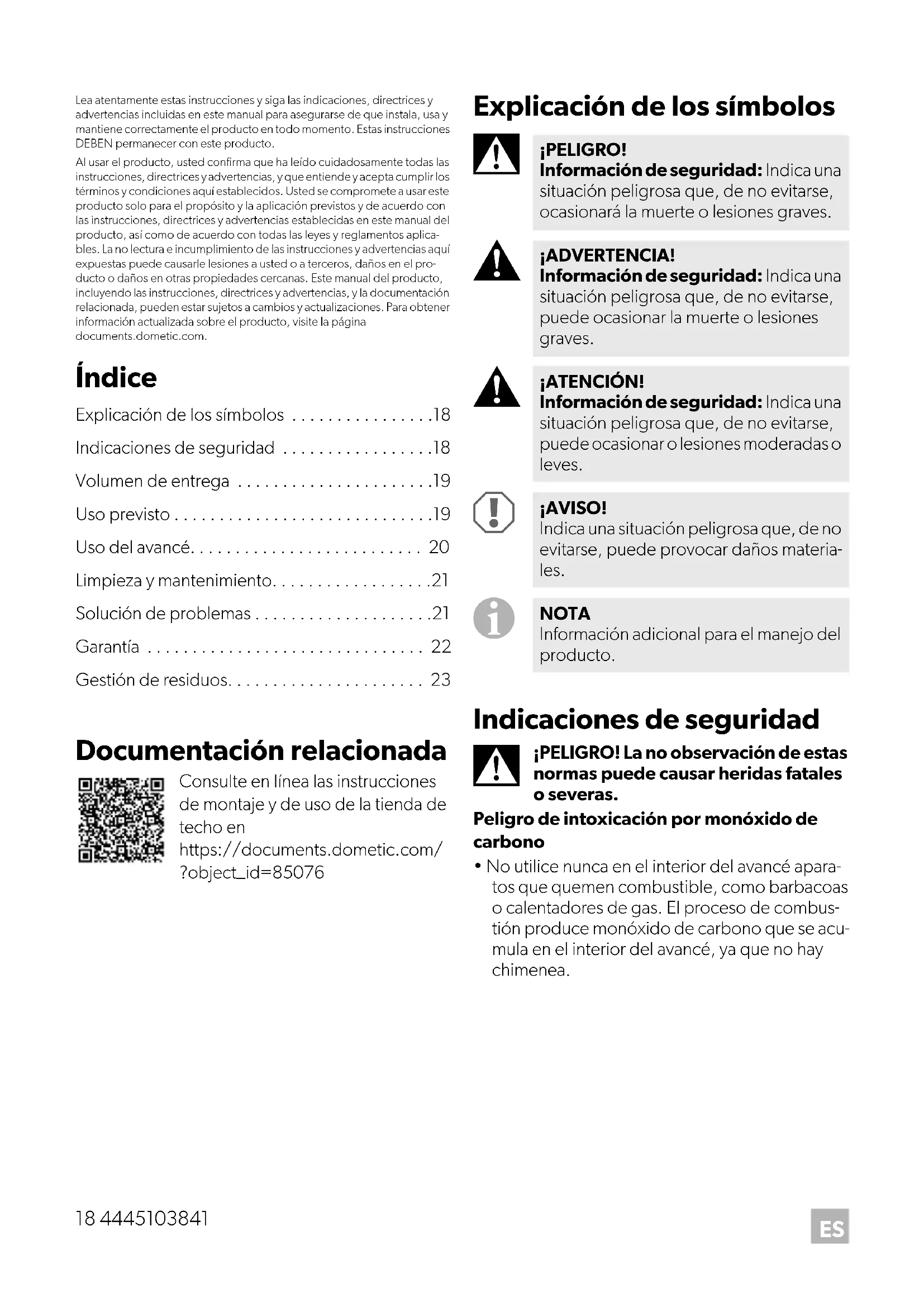

MANUAL DE USUARIO TRT 140 AIR DOMETIC

Instrucciones de montaje .....18

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que instala, usa y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.

Al usar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a usar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura e incumplimiento de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite la página documents.dometic.com.

Índice

Explicación de los símbolos .....18

Indicaciones de seguridad .....18

Volumen de entrega .....19

Uso previsto....19

Uso del avancé.... 20

Limpieza y mantenimiento....21

Solución de problemas....21

Garantía 22

Gestión de residuos.... 23

Documentación relacionada

Consulte en línea las instrucciones de montaje y de uso de la tienda de techo en

Explicación de los símbolos

¡PELIGRO!

Información de seguridad: Indica una situación peligrosa que, de no evitarse, ocasionará la muerte o lesiones graves.

¡ADVERTENCIA!

Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.

¡ATENCIÓN!

Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar o lesiones moderadas o leves.

¡AVISO!

Indica una situación peligrosa que, de no evitarse, puede provocar daños materiales.

NOTA

Información adicional para el manejo del producto.

Indicaciones de seguridad

¡PELIGRO! La no observación de estas normas puede causar heridas fatales o severas.

Peligro de intoxicación por monóxido de carbono

- No utilice nunca en el interior del avancé aparatos que quemen combustible, como barbacoas o calentadores de gas. El proceso de combustión produce monóxido de carbono que se acumula en el interior del avancé, ya que no hay chimenea.

¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves.

Peligro de incendio

- MANTENGA CUALQUIER FUENTE DE CALOR O LLAMA LEJOS DEL TEJIDO DE LA TIENDA Esta tienda cumple con los requisitos en materia de inflamabilidad de CPAI-84. El tejido puede quemarse si entra en contacto continuo con una llama. La aplicación de cualquier sustancia extraña a la tela de la tienda puede hacer que las propiedades resistentes a las llamas resulten ineficaces.

• Asegúrese de conocer las medidas de precaución contra incendios en el lugar.
• No cocine ni encienda fuego en el interior del avancé.

Peligro de asfixia

- Asegúrese de que las aberturas de ventilación estén abiertas todo el tiempo para evitar asfixias.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves.

Peligro de lesiones

• Este aparato no está previsto para que lo usen personas (incluidos niños) con sus capacidades físicas, sensitivas o mentales limitadas o sin la experiencia y los conocimientos pertinentes, siempre y cuando no haya una persona responsable de la seguridad que supervise adecuadamente o explique detalladamente su uso.
• No permita que los niños jueguen alrededor del avancé y asegúrese de usar un calzado protector adecuado. Las cuerdas tensoras y las piquetas afiladas pueden resultar peligrosas.
• Los niños solo podrán realizar las tareas de limpieza y mantenimiento bajo vigilancia.
• Mantenga las vías de paso libres.

Volumen de entrega

N.°en

fig. 1,

Componente Cantidad

página 3

1 Bolsa de transporte 1

2

A

v

a

n

c

é

3 Tubo para dosel 2

4 Bolsa de piquetas 1

Uso previsto

Este avancé es adecuado para:

• Combinar con la tienda de techo TRT 140 AIR
• Clima suave a moderado
• Uso itinerante

Este avancé no es adecuado para:

• Vientos muy fuertes o nevadas
- Acampada estacional o uso comercial

Este producto solo es apto para el uso y la aplicación previstos de acuerdo con estas instrucciones.

Este manual proporciona la información necesaria para la correcta instalación y/o funcionamiento del producto. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:

• Un montaje o conexión incorrectos, incluido un exceso de tensión
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones

Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.

Uso del avancé

¡ATENCIÓN! Peligro de lesiones

No abra nunca la cremallera de la cubierta protectora mientras infle un poste AIR. Esto hará que el poste AIR estalle.

¡AVISO! Peligro de daños materiales

No abra ni cierre las cremalleras forzándolas.

Antes del primer uso

Familiarícese con el producto realizando una prueba antes del primer uso. Compruebe si el volumen de entrega está completo.

Montaje del avancé

¡ATENCIÓN! Riesgo de lesiones y daños materiales

• No utilice compresores diseñados para inflar neumáticos de automóviles.
• Inflé los postes AIR siempre hasta una presión máxima de 9psi/0,62bar.

NOTA

• El avancé incluye piquetas de alta resistencia. Estas son aptas para muchos emplazamientos, pero en algunos tipos de suelo se necesitan piquetas especiales. Pregunte a su distribuidor.
• Coloque las piquetas en el suelo formando un ángulo de 45° con respecto al avancé.
• Fije con piquetas las cuerdas tensoras de manera que queden alineadas con la costura de la que parten.

Tenga en cuenta los siguientes consejos mientras monta el avancé:

• Las figuras ofrecen una visión general del montaje. El montaje real variará ligeramente según el modelo de avancé.

• Consiga ayuda. El montaje es más fácil si lo realizan varias personas.

• Después de poner el avancé de pie, compruebe las piquetas de las esquinas y vuelva a colocarlas si es necesario. La lona del suelo en el interior debe estar tensa y con forma rectangular.

• Fije las cuerdas tensoras en las piquetas de manera que el avancé esté en tensión sin distorsionar la forma.
• Si se suministran, coloque las correas antitormenta.
• Revise las cuerdas tensoras de vez en cuando para asegurar la tensión adecuada; si es necesario, utilice los carriles para ajustar.

Coloque el avancé de la siguiente manera:

1. Para evitar que el avancé se ensucie y se dañe, coloque una lona o un protector sobre el suelo antes de desembalarlo.
2. Desembale el avancé.
3. Separe e identifique los diferentes componentes.
4. Para montar el avancé, proceda como se muestra (fig. 3, página 3 – fig. 11, página 6).

Desmontaje del avancé

¡AVISO! Peligro de daños

No utilice la fuerza para desmontar el avancé. De lo contrario, podría dañar los materiales.

1. Elimine cualquier suciedad en el exterior.
2. Si el avancé está mojado o húmedo, séquelo completamente.
3. Retire las cuerdas tensoras y las correas.
4. Retire todas las piquetas.
5. Cierre todas las cremalleras.
6. Abra la válvula del poste AIR.
7. Espere hasta que la mayor parte del aire haya sido expulsado.
8. Desprenda cuidadosamente el avancé del canal de extrusión.
9. Abra las hebillas para separar el avancé de la tienda de techo.

10. Doble o enrolle el avancé hacia la válvula para expulsar más aire.

11. Cuando esté desinflado, enrolle el avancé para que quepa en la bolsa de transporte.

12. Asegúrese de que todas las piezas estén limpias antes de meterlas en la bolsa de transporte.

Almacenamiento del avancé

1. Limpie el avancé.
2. Ventile completamente y asegúrese de que el avancé esté totalmente seco antes de guardarlo.
3. Guárdela en un lugar seco y bien ventilado.

Limpieza y mantenimiento

¡AVISO! Peligro de daños materiales

• Para limpiar, no utilice objetos afilados o duros ni productos de limpieza.
• No utilice materiales a base de alcohol, productos químicos, jabón y detergentes para la limpieza.

NOTA

• Monte completamente el avancé para limpiarlo.
• Elija un día soleado para la limpieza para asegurarse de que el material se secará completamente.

▶ Si es necesario, limpie el avancé con agua limpia y un cepillo suave.
▶Retire los excrementos de los pájaros y la resina de los árboles lo antes posible para evitar daños permanentes en el material.
▶Aplique la impregnación contra el agua y la radiación UV antes de cada viaje.

Solución de problemas

NOTA

• Durante la primera exposición al agua puede haber algo de humedad en las costuras. A través de esta humedad, los hilos se hinchan y llenan los aguje-ros que se crean en el proceso de costura.
• Un kit de repuestos completamente equipado contiene:
• Impermeabilizante
• Cinta de reparación y solución de reparación
• Spray de silicona para las cremalle- ras
• Piquetas de repuesto

Problema Solución

El avancé se infla con dificultad.	▶ Compruebe que la válvula esté completamente enroscada en el poste AIR.
	▶ Compruebe si el tubo de inflado está retorcido en la válvula. Puede guiarse por el sonido. Desenrosque el tubo de inflado.
	▶ Compruebe que la bomba eléctrica funciona correctamente.

Los postes AIR están doblados

▶

Añada más aire (9 psi/0,62 bar).

Fuga de aire

▶ Compruebe que la válvula esté completamente atornillada en el poste AIR y que el anillo de sellado esté en su lugar.

▶	Compruebe que la tapa de la vál-vula esté bien ajustada.

▶	Compruebe si hay pinchazos,vea capítulo "Reparación un pinchazo en el poste AIR" en lapágina 22.

Problema Solución

Filtración de agua	▶ Compruebe si hay costuras con filtraciones, cintas dañadas y zonas húmedas.▶ Si no encuentra ninguna filtra-ción, vea capítulo “Condensa-ción” en la página 22.▶ Si encuentra alguna filtración, aplique un sellador de costuras.
Rasgadura en la tela	▶ Utilice cinta reparadora para sellar la tela.▶ Las reparaciones deben ser reali-zadas por un especialista autori-zado.

Condensación

En un avancé se produce condensación interna si se dan una o más de las siguientes condiciones:

• elevada humedad en el aire
• elevada humedad en el suelo
• descenso de la temperatura

Si la condensación es severa, el agua puede correr por el interior del techo y gotear desde las uniones, cintas y otros accesorios internos, con lo cual puede ser confundida con una filtración.

▶Aumente la ventilación abriendo puertas y/o ventanas.
▶Instale una lona de suelo impermeable.

Reparación un pinchazo en el poste AIR

Si el poste AIR pierde aire, proceda de la siguiente manera:

1. Abra la cremallera de la funda exterior que sostiene el poste AIR.
2. Retire el poste AIR.
3. Abra la cremallera de la funda protectora para exponer el tubo inflatable.
4. Sumerja el tubo en agua.
5. Bombee un poco de aire en el tubo inflatable para localizar el pinchazo.

6. Utilice cinta adhesiva y solución de reparación para sellar el agujero.

7. Vuelva a colocar el tubo inflatable en la funda protectora.

8. Vuelva a colocar el poste AIR en la funda externa.

Tenga también en cuenta la información facilitada en fig. 12, página 6.

Garantía

Consulte las siguientes secciones para obtener información sobre garantía y asistencia para garantía en EE. UU., Canadá y el resto de regiones.

Estados Unidos y Canadá

GARANTÍA LIMITADA DISPONIBLE EN DOMETIC.COM/WARRANTY.

SI TIENE PREGUNTAS O DESEA OBTENER UNA COPIA SIN COSTO DE LA GARANTÍA LIMITADA, CONTACTE CON:

DOMETIC CORPORATION CUSTOMER SUPPORT CENTER

2320 INDUSTRIAL PARKWAY

ELKHART, INDIANA 46516

1-800-544-4881

Se aplica el período de garantía estipulado por la ley. Si el producto es defectuoso, póngase en contacto con la sucursal del fabricante en su país (dometic.com/dealer) o con su distribuidor.

Para tramitar la reparación y la garantía, incluya los siguientes documentos cuando envíe el aparato:

• Una copia de la factura con fecha de compra
• El motivo de la reclamación o una descripción de la avería

Tenga en cuenta que una reparación por medios propios o no profesionales puede tener consecuencias de seguridad y suponer la anulación de la garantía.

Condiciones de la garantía

La garantía cubre los defectos de fabricación, materiales y piezas. La garantía no cubre la decoloración de la lona ni el desgaste causado por la radiación ultravioleta, el mal uso, los daños accidentales, los daños por tormentas o el uso permanente, semipermanente o comercial. No cubre ningún daño resultante. Contacte con su distribuidor para realizar las reclamaciones. Esto no afecta a sus derechos legales.

Gestión de residuos

Si es posible, deseche el material de embalaje en el contenedor de reciclaje adecuado.
Consultar con un punto limpio o con un distribuidor especializado para obtener más información sobre cómo eliminar el producto de acuerdo con las normativas aplicables de eliminación.
