Tipo de producto	Subwoofer activo
Marca	Klipsch
Modelo	R-120SWi
Altavoz	12 pulgadas (30,5 cm)
Potencia	200 W RMS (400 W pico)
Alimentación	230 V ~ 50 Hz
Entrada de audio	Entrada LFE (RCA) / entradas de línea izquierda y derecha
Interruptor de alimentación	Encendido/Auto/Apagado
Control de ganancia	Ajuste de volumen (de -∞ a 0 dB)
Control del filtro paso bajo	40 Hz a 160 Hz (variable)
Control de fase	0° o 180°
Indicador LED	Verde (encendido/recepción de señal)
Modo reposo	Automático después de 15-20 min sin señal
Posicionamiento recomendado	En una esquina, en la misma pared que los altavoces frontales
Limpieza	Desempolvar con un paño seco; evitar productos abrasivos
Seguridad	Desconectar antes de cualquier conexión
Conexión alternativa	Usar las salidas de preamplificador si no hay salida de subwoofer
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamo
Asistencia	Consultar el sitio www.klipsch.com o el distribuidor

Preguntas frecuentes - R-120SWi KLIPSCH

¿Cómo conectar el subwoofer R-120SWi?

Conecte la salida de subwoofer de su amplificador/receptor a la entrada LFE del subwoofer. Si su amplificador no tiene salida de subwoofer, use las salidas de preamplificador izquierda/derecha en las entradas correspondientes del subwoofer. Asegúrese de que el subwoofer esté desconectado antes de cualquier conexión.

¿Qué ajuste de fase elegir?

Seleccione la posición 0° o 180° según la cual el subwoofer produzca más potencia en la posición de escucha. Pruebe ambas para encontrar el mejor acoplamiento.

¿Qué significa el indicador LED?

El indicador LED está verde cuando el amplificador está encendido y recibe señal. Si está apagado, el amplificador está en reposo o apagado.

¿Dónde colocar el subwoofer?

Colóquelo idealmente en una esquina de la habitación, en la misma pared que los altavoces frontales, para reforzar los graves. Pruebe diferentes posiciones para optimizar el rendimiento.

¿Cómo limpiar el subwoofer?

Use un paño seco para desempolvar. Evite productos abrasivos, solventes o detergentes agresivos. Se puede usar una aspiradora con cepillo.

¿Qué hacer si el subwoofer no se enciende?

Verifique que el interruptor esté en posición ON/AUTO. Asegúrese de que el subwoofer esté conectado a una toma eléctrica funcional. Si el indicador permanece apagado, contacte al servicio al cliente.

¿Cómo ajustar el filtro paso bajo?

Si su amplificador/receptor gestiona el crossover, coloque el filtro en 160 Hz (máx). De lo contrario, ajuste entre 50-90 Hz para altavoces de columna, o 90-150 Hz para altavoces de estantería. Ajuste para una buena combinación de frecuencias.

¿Puedo conectar dos subwoofers R-120SWi?

Sí, si su amplificador/receptor tiene dos salidas de subwoofer o mediante un divisor. Ajuste cada subwoofer individualmente.

¿Cómo registrar mi producto Klipsch?

Vaya a www.klipsch.com/register y siga las instrucciones. Conserve su recibo para la garantía.

¿Qué hacer en caso de daño de transporte?

Avisé inmediatamente al mensajero y al distribuidor. Solicite una inspección y conserve el embalaje original.

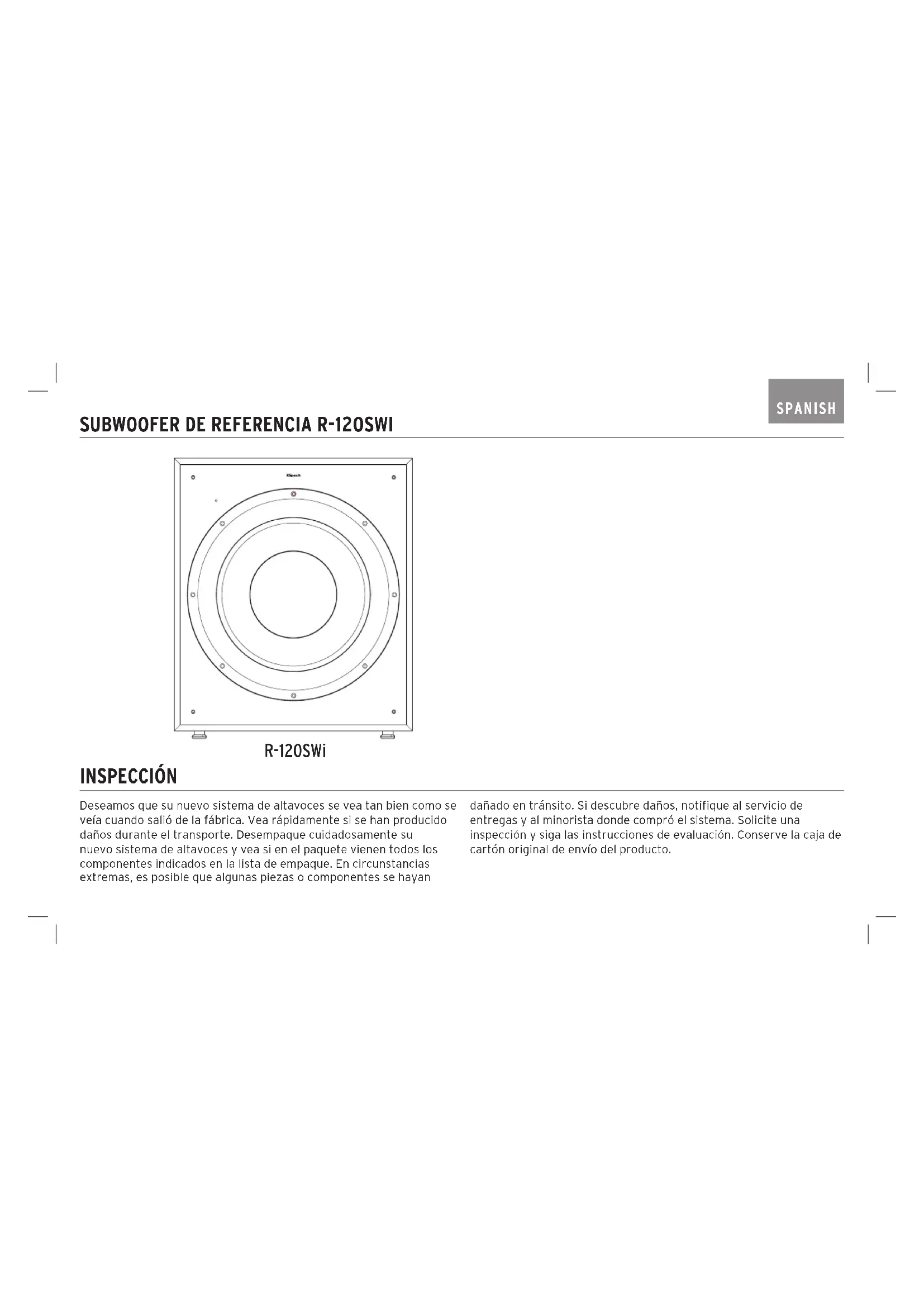

MANUAL DE USUARIO R-120SWi KLIPSCH

Deseamos que su nuevo sistemas de altevoces se vea tan bien como se va cuando salio de la fabrica. Vearapidamente si se han producido daños durante el transporte. Despaque cuidadosamente su nuevo sistemas de altevoces y vea si en el paquete viene todos los componentes indicados en la lista de empaque. En circunstancias extremas, es possible que的一些 piezas o componentes se hayan

dañado en transito. Si descubre daños, notifique al servicios de entrega y al minorista sobre compró el sistemas. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

UBICACION DEL SUBWOOFER REFERENCE

Los subwoofer alimentados de Klipsch⁵ han sido diseñados para reproducir bajos profundos y tener el impacto que hace que suspellicas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala jusqu'à la pared contra la cuales se ponen los altovoces de canal frontal (Consulte la figura 1). Tenga en cuenta que laubicación en la sala pueda tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere,urrente el rendimiento de bajos;ponerlo al centro de la pared o fauna de la sala lo disminuye.Experimente con diversas options de colocacion y configuraciones de controlles hasta encontrar las que mayor se adapten a la sala y a su gusto en particular. Cuando escoja laubicacion del subwoofer, tengena en cuenta que es necessario connectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

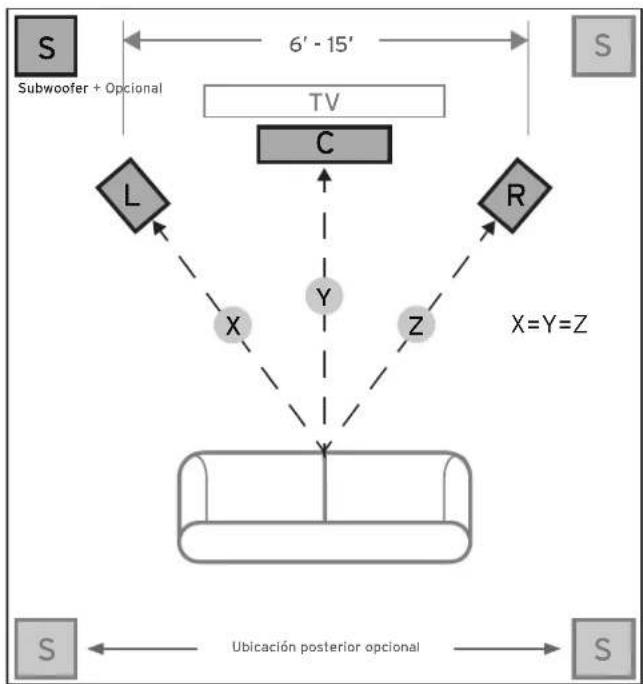

FIGURA1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

SUBWOOFER

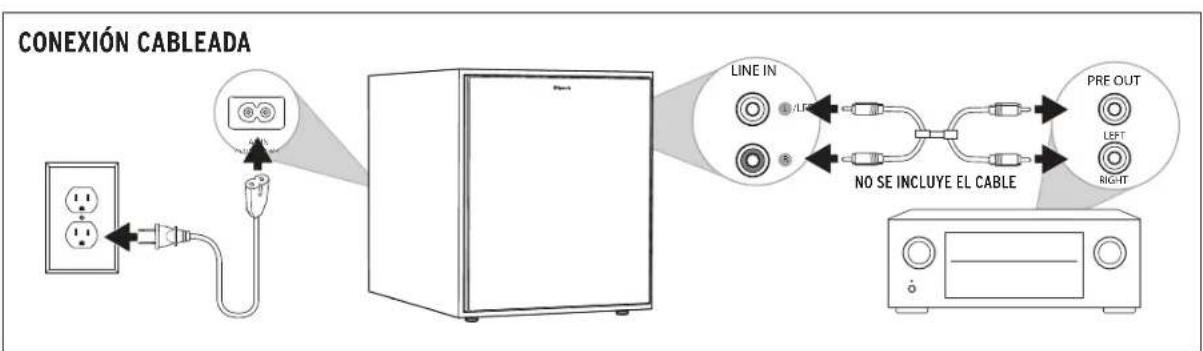

PRECAUION: Desenchufe el subwoofer del tomacorriente de pared de CA antes de hacer las conexiones. Si no hay calidad de subwoofer en el receptor,uede conectar salidas de preamplificacion de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

1) LED DE ENCENDIDO: Este LED ubicado en el bafle frontal indica el estado de funciona del amplificador integrado. El LED brilla de color verde cuando el amplificador está encendido y reciembando seminal. Si el LED no brilla, el amplificador está apagado. Si眼看ma informacion sobre los controlles Mentionados en este manual y sobre procesamento de bajos, consulte a su distribuidor o vaya a www.klipsch.com
2) INTERRUPTOR DE ENCENDIDO: Cuando este interruptor está en la posicion de encendido o automatico (ON/AUTO), el subwoofer se enciende automatically cuando detecta una senal, yuda automatamente al "modo de espera" afterwards of 15 a 20制动os sin senal. Cuando este interruptor está en la posicion de apagado (OFF), el subwoofer permanece "apagado" hasta que el interruptor se pase manualmente a la posicion de encendido o automatico (ON/AUTO).
3) AMPLIFICACION: Si el subwoofer está conectado a la calidad de subwoofer de un receptor surround, fje primero el control de volumen del subwoofer del receptor "en la mitad" o en la posicion "0 dB". Luegourrente el volumen (es decir,la amplificacion) del subwoofer hasta que el volumen del subwoofer corresponda a la calidad de los altavoces principales. Despues de hacer esta configuracion, el control de volumen del amplificador o preamplificador principal del systemaseraelcontrolde volumencomundelsubwoofer y de los altavoces. Si el subwoofer está conectado a las salidas de preamplificacion izquierda y derecha de un receptor, en dicho receptor no esnecessaryfirar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.
4) CONTROL DE PASABAJAS: El punto de crossover escogido determina el limite superior de las Frequencias que se pasan de los altovoces al subwoofer. Si se va a fiar

el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a lackecha (160 Hz). Fije el punto de crossover segun el tamanio de los altavoces principales izquierdo yckecho que tenga elystema. Como regla general, en altavoces grandes o de piso fije el punto del crossover entre 50Hz y 90Hz .Si los altavoces principales son altavoces微量元素 o altavoces satelite, fije el punto de crossover entre 90Hz y 150Hz .Minternas mas很小ea sea elaltavoz,maszalto debe ser el ajuste hasta que las velocencias de bajos se combinien bien entre los altavoces y el subwoofer una vez que el systema quede completeness cableado. Si el receptor noiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer segun las mismas configuraciones recommendadas (consulte el manual del receptor si DEA information adicularde configuracion de altavoces).

5) FASE 0/180: Este control es para igualar acústicamente la salute del subwoofer con la saliva de los altavoces principales. Fije este control en la posión (0^ o 180^) en laequal el subwoofer produca la mayorcantidadde bajos en la posión de audicion de la sala.

1)LED DE ENCENDIDO
2)INTERRUPTOR DE ENCENDIDO

3) AMPLIFICACION
4) CONTROL DE PASABAJAS

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requires qutarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para qutarle el polvo a la caja del subwoofer.

REGISTRO DEL PRODUCTO

Registresuproductonenlineanwww.klipsch.com/register

• Klipsch lo mantendrá al día sobre新模式 productos y promociones.
• Sus datos personales no se vendieran nunca.
  -Esta informacion de registrar no se utilizes para propuestos de garantia.

Conserve su recibo para hacer las reclamaciones de garantía.
