R-120SWi - Caisson de basses KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Klipsch
Modèle	R-120SWi
Haut-parleur	12 pouces (30,5 cm)
Puissance	200 W RMS (400 W crête)
Alimentation	230 V ~ 50 Hz
Entrée audio	Entrée LFE (RCA) / entrées ligne gauche et droite
Commutateur d'alimentation	Marche/Auto/Arrêt
Contrôle de gain	Réglage du volume (de -∞ à 0 dB)
Contrôle du filtre passe-bas	40 Hz à 160 Hz (variable)
Contrôle de phase	0° ou 180°
Voyant DEL	Vert (marche/réception signal)
Mode veille	Automatique après 15-20 min sans signal
Positionnement recommandé	Dans un coin, sur le même mur que les enceintes frontales
Nettoyage	Dépoussiérer avec un chiffon sec; éviter produits abrasifs
Sécurité	Débrancher avant toute connexion
Branchement alternatif	Utiliser les sorties préamplificateur si pas de sortie caisson
Enregistrement du produit	En ligne sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Assistance	Consulter le site www.klipsch.com ou le revendeur

FOIRE AUX QUESTIONS - R-120SWi KLIPSCH

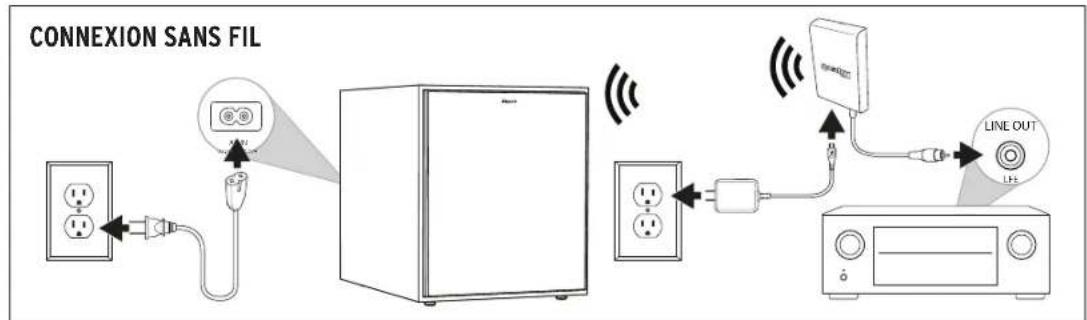

Comment brancher le caisson de basses R-120SWi ?

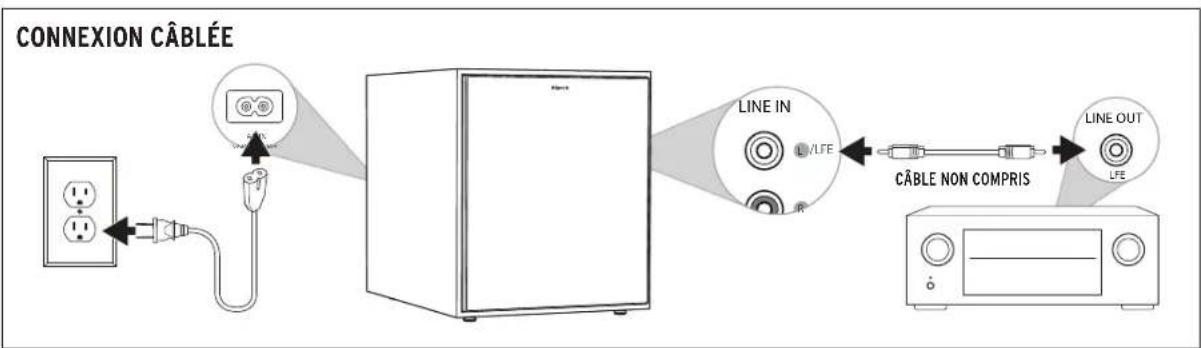

Connectez la sortie caisson de votre ampli-tuner à l’entrée LFE du caisson. Si votre ampli n’a pas de sortie caisson, utilisez les sorties préamplificateur gauche/droite sur les entrées correspondantes du caisson. Assurez-vous que le caisson est débranché avant toute connexion.

Quel réglage de phase choisir ?

Sélectionnez la position 0° ou 180° selon laquelle le caisson produit le plus de puissance à la position d’écoute. Essayez les deux pour trouver le meilleur couplage.

Que signifie le voyant DEL ?

Le voyant DEL est vert lorsque l’amplificateur est allumé et reçoit un signal. S’il est éteint, l’amplificateur est en veille ou hors tension.

Où placer le caisson de basses ?

Placez-le idéalement dans un coin de la pièce, sur le même mur que les enceintes frontales, pour renforcer les graves. Essayez différentes positions pour optimiser le rendu.

Comment nettoyer le caisson ?

Utilisez un chiffon sec pour dépoussiérer. Évitez les produits abrasifs, solvants ou détergents agressifs. Un aspirateur avec brosse peut être utilisé.

Que faire si le caisson ne s’allume pas ?

Vérifiez que l’interrupteur est en position ON/AUTO. Assurez-vous que le caisson est branché à une prise électrique fonctionnelle. Si le voyant reste éteint, contactez le service client.

Comment régler le filtre passe-bas ?

Si votre ampli-tuner gère le crossover, placez le filtre à 160 Hz (max). Sinon, réglez entre 50-90 Hz pour des enceintes colonnes, ou 90-150 Hz pour des enceintes bibliothèque. Ajustez pour un bon mariage des fréquences.

Puis-je connecter deux caissons R-120SWi ?

Oui, si votre ampli-tuner a deux sorties caisson ou via un splitter. Réglez chaque caisson individuellement.

Comment enregistrer mon produit Klipsch ?

Rendez-vous sur www.klipsch.com/register et suivez les instructions. Conservez votre reçu pour la garantie.

Que faire en cas de dommage de transport ?

Avisez immédiatement le livreur et le revendeur. Faites une demande d’inspection et conservez l’emballage d’origine.

MODE D'EMPLOI R-120SWi KLIPSCH

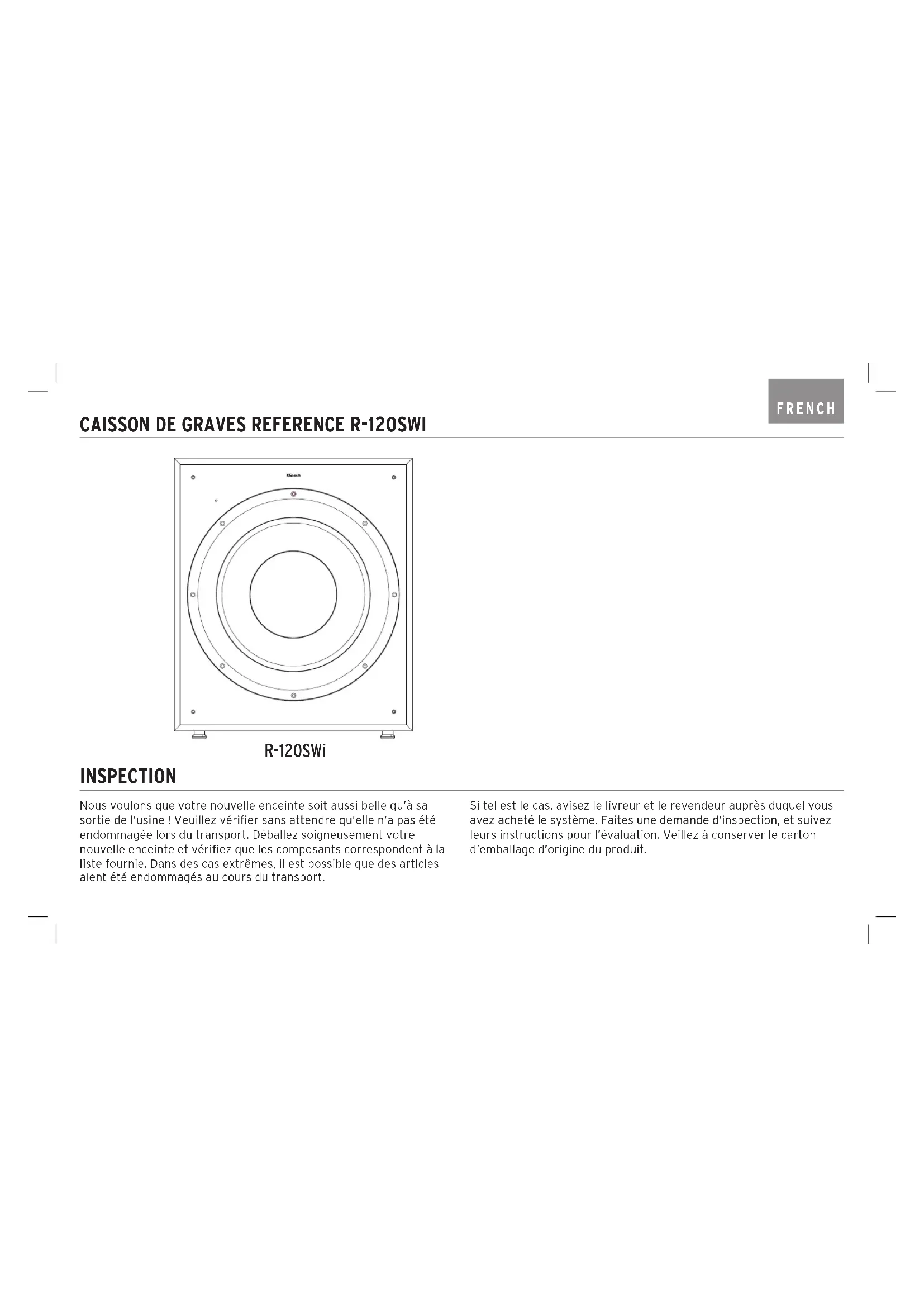

Nos voulons que votre nouvelle enceinte soit aussi belle qu'à sa sortie de l'usine! Veuillez vérifier sans attendre qu'elle n'a pas etedendommagée lors du transport. Deballez soigneusement votree nouvelle enceinte et vérifie que les composants correspondant à laliste fournie. Dans des cas extrêmes, il est possible que des articles aient eté endommages au cours du transport.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

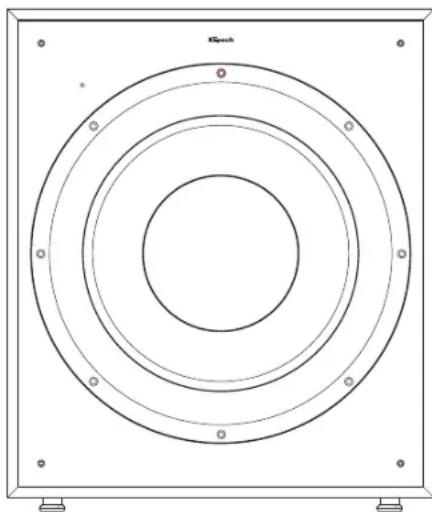

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES REFERENCE

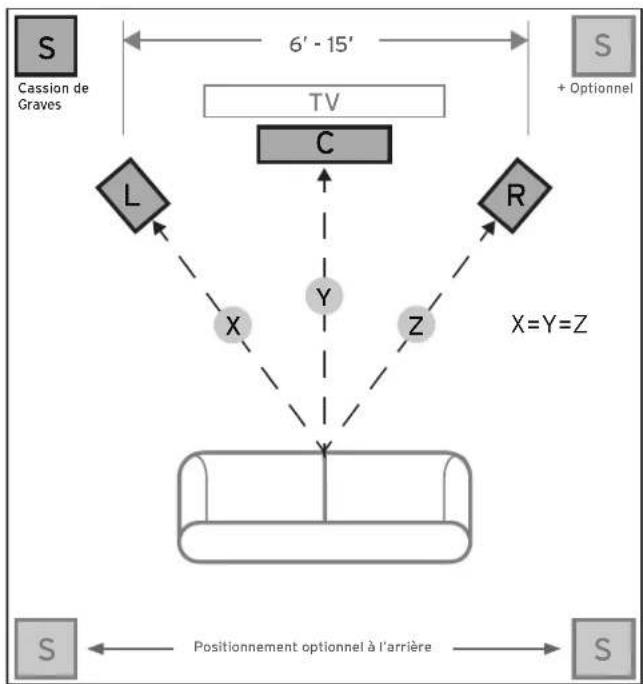

Les caissons de graves actifs Klipsch sont concus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiendaç les autres résultats si vous placez votre caisson de graves dans un coin de la pièce, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez notesque la position dans la pièce peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggérée ci-dessus, augmentera le volume des graves, tandis qu'une position au milieu d'un mur, ou au milieu de la pièce, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le moyen à votre pièce et à votre goût. Lorsque vous choisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous dérez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

FIGURE 1
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

CAISSON DE GRAVE

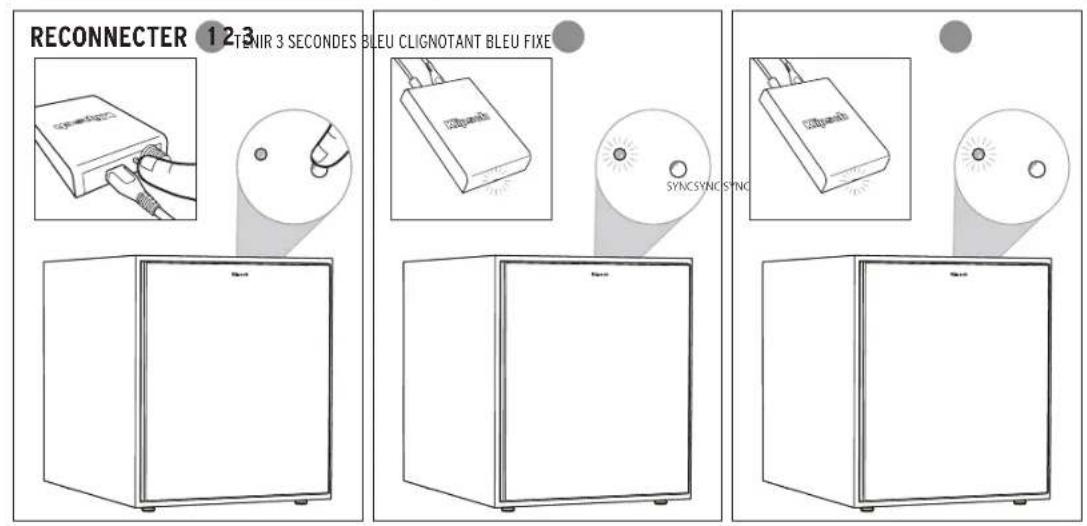

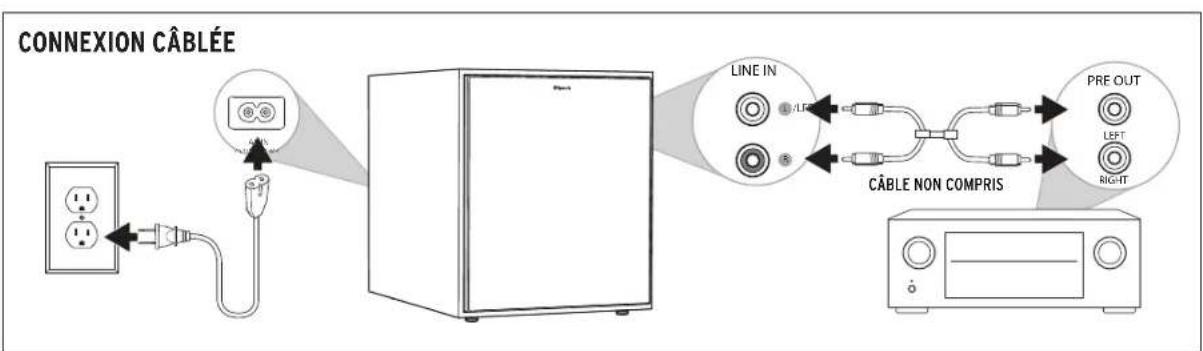

ATTENTION: Assurez-vous que le caisson de grave est débranché du courant électrique avant de le connecter à quoi que ce soit. En l'absence de sortie pour caisson de grave sur votre ampli-tuner, un branchement alternatif serait de connecter les sorties du préamplificateur des canaux droit et gauche de votre ampli-tuner (si fourni) à l'entrée gauche/LFE et droite sur le caisson de grave.

1) VOYANT DEL DE MISE SOUS TENSION: Situé sur l'enceinte avant, ce voyant DEL indique si l'amplificateur intégré est allumé. Le voyage DEL sera vert quand l'amplificateur est en marche et qu'il recoit un signal. Si le voyage DEL est étient, l'amplificateur est étient. Pour plus d'information sur les fonctions de contrôle mentionnées dans ce manuel et sur la gestion des basses, consultez votre détaillant ou le site www.klipsch.com
2) INTERRUPEUR DE MISE SOUS TENSION: Lorsque I'interrupteur est position « ON/ AUTO », le caisson de grave s'allumera automatiquement lorsqu'il recoit le signal. Il se mettra automatiquement en mode « Standby » au bout de 15 à 20 minutes sans receivevoir de signal. Lorsque I'interrupteur est en position « OFF », le caisson de grave restera eteint jusqu'à ce que I'interrupteur soit remis manuellement sur la position « ON/AUTO »
3) GAIN: Si votre caisson de grave est connecté à une sortie de caisson de grave sur un ampli-tuner « surround»,COMMENCEZ par régler le niveau du caisson de grave à moins ou sur la position 0 dB. Augmentez ensuite le volume (ou gain) du caisson de grave jusqu'à ce que le niveau de volume du caisson de grave corresponde à la sortie de vos enceintes principales. Une fois que ce réglage est terminé, le volume sur l'amplificateur principal de votre système ou préamplificateur sera à la fois le volume de votre caisson de grave et de vos enceintes. Si votre caisson de grave est connecté aux sorties droite/gauche du préamplificateur d'un ampli-tuner, il n'y aura pas besoin de régler le volume du caisson de grave sur cet ampli-tuner avant de régler le volume du caisson de grave.
4) CONTROLE DE FILTRPASSE BAS:Le point de répartition choisi déterminé le point

ou les fréquences de passée bas sont transmises des enceintes au caisson de grave. Pour le réglage du point de répartition de l'ampli-tuner, placez le bouton de filtre de passée bas au point le plus éloigné à droite (160 Hz). Réglez le point de répartition en fonction de la taille des enceintes principales droite/gauche que vous utilisez dans le système. En règlice générale, pour des enceintes colonnes plus grandes, réglez le point de répartition entre 50 Hz et 90 Hz. Si vous utilisez de petites enceintes « bibliothèque » ou satellites comme enceintes principales, réglez le point de répartition entre 90 Hz et 150 Hz. Plus l'enceinte est petite, plus le réglage sera élevé jusqu'à ce que les fréquences basses se mariant bien entre les enceintes et le caisson de grave une fois que votre système sera complètement branché. Si votre ampli-tuner ne dispose pas d'un réglage du point de répartition, réglez à la place le filtre de passée bas sur le caisson de grave dans les fourchettes de réglage recommandées (voir le manuel de l'ampli-tuner pour plus de renseignements sur le réglage).
5) PHASE 0/180: Ce contrôle est utilisé pour coupler acoustiquement la sortie de votre caisson de grave avec vos enceintes principales. Sélectionné z'at position 0^ ou 180^ dans laquelle vous caisson de grave a le plus de puissance en position d'écoute.

1) VOYANT DE MISE SOUS TENSION DEL
2) INTERRUPEUR DE MISE SOUS TENSION

3) GAIN
4) CONTROLE DE FILTRRE PASSE BAS

ENTRETIEN ET NETTOYAGE

La finition vinyle résistance de votre caisson de graves ne nécessite qu'un dépoussierage ou un nettoyage au chiffon sec. Evitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La Brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revenues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver vous reçu pour toute réclamation au titre de la garantie.

R-120SWi

INSPECCION
