EW-100 - Subwoofer Energy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer amplificado
Marca	Energy
Modelo	EW-100
Rango de frecuencias	40 Hz - 120 Hz (ajustable)
Tipo de filtro	Filtro pasa-bajos integrado
Ajuste de fase	0° / 180°
Modo de alimentación	Auto / On / Off
Alimentación eléctrica	Red eléctrica (consulte los valores en la parte trasera)
Entradas de audio	Entrada de línea RCA, entrada de altavoces (bornes)
Colocación recomendada	En una esquina de la habitación, en la misma pared que los altavoces frontales
Indicador LED	Rojo (espera), Verde (activo)
Detección automática	Sí, se pone en espera después de 20 minutos sin señal
Mantenimiento	Paño seco, no use productos abrasivos ni disolventes
Seguridad	No abrir, riesgo de electrocución. No contiene piezas reparables por el usuario.
Garantía de altavoces	5 años (EE. UU. y Canadá)
Garantía electrónica	2 años (EE. UU. y Canadá)
Conformidad	Clase B, FCC Parte 15, ICES-003

Preguntas frecuentes - EW-100 Energy

¿Cómo colocar el subwoofer Energy EW-100 para obtener un mejor rendimiento?

Coloque el subwoofer en una esquina de la habitación, en la misma pared que los altavoces frontales. Esto aumenta el rendimiento de los graves. Pruebe diferentes ubicaciones para encontrar el ajuste ideal.

¿Cómo conectar el subwoofer a mi amplificador?

Use el cableado convencional conectando los terminales ROJO (+) y NEGRO (-) del amplificador a los terminales correspondientes de la entrada 'Speaker In' del subwoofer. También puede usar la entrada Line In RCA si su amplificador tiene una salida para subwoofer.

¿Para qué sirve el ajuste de fase 0/180?

El ajuste de fase permite adaptar el volumen acústico del subwoofer a sus altavoces. Elija la posición 0 o 180 para maximizar el nivel de graves en su posición de escucha.

¿Cómo funciona el modo Auto del subwoofer?

En la posición 'Auto', el subwoofer se activa automáticamente cuando detecta una señal de entrada. Se pone en espera después de 20 minutos sin señal. El LED cambia de verde (activo) a rojo (espera).

¿Cómo limpiar el subwoofer Energy EW-100?

Use un paño seco para quitar el polvo. No use nunca productos abrasivos, disolventes ni detergentes fuertes. Las rejillas se pueden limpiar con un cepillo de aspiradora.

¿Cuál es la garantía del Energy EW-100?

En EE. UU. y Canadá, la garantía es de 5 años para los altavoces y de 2 años para los componentes electrónicos (amplificador). Cubre defectos de fabricación. Conserve su comprobante de compra.

¿Qué hacer si el subwoofer no se enciende?

Verifique que el cable de alimentación esté bien conectado y que el enchufe funcione. Asegúrese de que el interruptor esté en 'On' o 'Auto'. Si el LED permanece apagado, contacte a un reparador autorizado.

¿Puedo usar el subwoofer con un sistema de cine en casa?

Sí, el subwoofer se puede conectar a la salida de subwoofer de un amplificador de cine en casa a través de la entrada Line In RCA. Está diseñado para reproducir los graves extremos de películas y música.

¿Cómo ajustar la frecuencia de corte del filtro pasa-bajos?

Use el botón 'Low Pass Crossover' para seleccionar una frecuencia entre 40 y 120 Hz. Las frecuencias superiores se filtran para armonizar la salida del subwoofer con sus altavoces principales.

¿Qué hacer en caso de zumbido o ruido?

Verifique que las conexiones estén bien apretadas y que ningún cable pelado toque un terminal adyacente. Intente conectar el subwoofer a un enchufe diferente o aléjelo de otros dispositivos electrónicos.

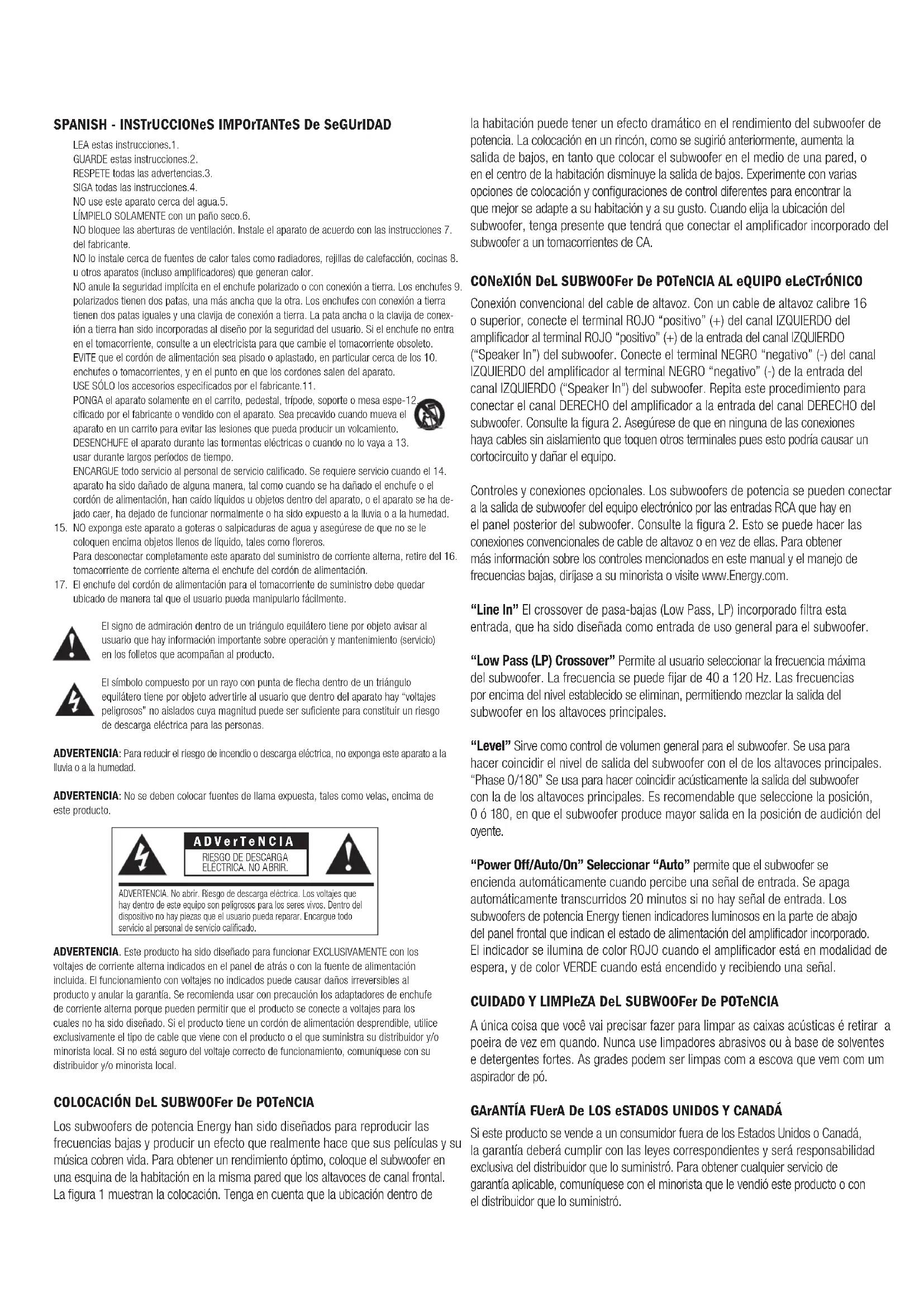

MANUAL DE USUARIO EW-100 Energy

RESPETE todas las advertencias.3.

SIGA todas las instrucciones.4.

NO use este aparato cerca del agua.5.

LÍMPIELO SOLAMENTE con un paño seco.6.

NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones 7.

del fabricante.

NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas 8. u otros aparatos (incluso amplificadores) que generan calor.

NO anule la seguridad implícita en el enchufe polarizado o con conexión a tierra. Los enchufes 9. polarizados tienen dos patas, una más ancha que la otra. Los enchufes con conexión a tierra tienen dos patas iguales y una clavija de conexión a tierra. La pata ancha o la clavija de conexión a tierra han sido incorporadas al diseño por la seguridad del usuario. Si el enchufe no entra en el tomacorriente, consulte a un electricista para que cambie el tomacorriente obsoleto.

EVITE que el cordón de alimentación sea pisado o aplastado, en particular cerca de los 10.

enchufes o tomacorrientes, y en el punto en que los cordones salen del aparato.

USE SÓLO los accesorios especificados por el fabricante.11.

PONGA el aparato solamente en el carrito, pedestal, trípode, soporte o mesa espe-1 cificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento.

DESENCHUFE el aparato durante las tormentas eléctricas o cuando no lo vaya a 13. usar durante largos períodos de tiempo.

ENCARGUE todo servicio al personal de servicio calificado. Se requiere servicio cuando el 14. aparato ha sido dañado de alguna manera, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caído líquidos u objetos dentro del aparato, o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.

1. NO exponga este aparato a goteras o salpicaduras de agua y asegúrese de que no se le coloquen encima objetos llenos de líquido, tales como floreros.

Para desconectar completamente este aparato del suministro de corriente alterna, retire del 16. tomacorriente de corriente alterna el enchufe del cordón de alimentación.

1. El enchufe del cordón de alimentación para el tomacorriente de suministro debe quedar ubicado de manera tal que el usuario pueda manipularlo fácilmente.

El signo de admiración dentro de un triángulo equilátero tiene por objeto avisar al usuario que hay información importante sobre operación y mantenimiento (servicio) en los folletos que acompañan al producto.

El símbolo compuesto por un rayo con punta de flecha dentro de un triángulo equilátero tiene por objeto advertirle al usuario que dentro del aparato hay "voltajes peligrosos" no aislados cuya magnitud puede ser suficiente para constituir un riesgo de descarga eléctrica para las personas.

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA: No se deben colocar fuentes de llama expuesta, tales como velas, encima de este producto.

ADVerTeNCIA RIESGO DE DESCARGA ELECTRICA. NO ABRIR.

ADVERTENCIA. No abrir. Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son peligrosos para los seres vivos. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado.

ADVERTENCIA. Este producto ha sido diseñado para funcionar EXCLUSIVAMENTE con los voltajes de corriente alterna indicados en el panel de atrás o con la fuente de alimentación incluida. El funcionamiento con voltajes no indicados puede causar daños irreversibles al producto y anular la garantía. Se recomienda usar con precaución los adaptadores de enchufe de corriente alterna porque pueden permitir que el producto se conecte a voltajes para los cuales no ha sido diseñado. Si el producto tiene un cordón de alimentación desprendible, utilice exclusivamente el tipo de cable que viene con el producto o el que suministra su distribuidor y/o minorista local. Si no está seguro del voltaje correcto de funcionamiento, comuníquese con su distribuidor y/o minorista local.

COLOCACIÓN DeL SUBWOOFer De POTeNCIA

Los subwoofers de potencia Energy han sido diseñados para reproducir las frecuencias bajas y producir un efecto que realmente hace que sus películas y su música cobren vida. Para obtener un rendimiento óptimo, coloque el subwoofer en una esquina de la habitación en la misma pared que los altavoces de canal frontal. La figura 1 muestran la colocación. Tenga en cuenta que la ubicación dentro de la habitación puede tener un efecto dramático en el rendimiento del subwoofer de potencia. La colocación en un rincón, como se sugirió anteriormente, aumenta la salida de bajos, en tanto que colocar el subwoofer en el medio de una pared, o en el centro de la habitación disminuye la salida de bajos. Experimente con varias opciones de colocación y configuraciones de control diferentes para encontrar la que mejor se adapte a su habitación y a su gusto. Cuando elija la ubicación del subwoofer, tenga presente que tendrá que conectar el amplificador incorporado del subwoofer a un tomacorrientes de CA.

CONeXIÓN DeL SUBWOOFer De POTENCIA AL eQUIPO eLeCTRÓNICO

Conexión convencional del cable de altavoz. Con un cable de altavoz calibre 16 o superior, conecte el terminal ROJO "positivo" (+) del canal IZQUIERDO del amplificador al terminal ROJO "positivo" (+) de la entrada del canal IZQUIERDO ("Speaker In") del subwoofer. Conecte el terminal NEGRO "negativo" (-) del canal IZQUIERDO del amplificador al terminal NEGRO "negativo" (-) de la entrada del canal IZQUIERDO ("Speaker In") del subwoofer. Repita este procedimiento para conectar el canal DERECHO del amplificador a la entrada del canal DERECHO del subwoofer. Consulte la figura 2. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otros terminales pues esto podría causar un cortocircuito y dañar el equipo.

Controles y conexiones opcionales. Los subwoofers de potencia se pueden conectar a la salida de subwoofer del equipo electrónico por las entradas RCA que hay en el panel posterior del subwoofer. Consulte la figura 2. Esto se puede hacer las conexiones convencionales de cable de altavoz o en vez de ellas. Para obtener más información sobre los controles mencionados en este manual y el manejo de frecuencias bajas, diríjase a su minorista o visite www.Energy.com.

"Line In" El crossover de pasa-bajas (Low Pass, LP) incorporado filtra esta entrada, que ha sido diseñada como entrada de uso general para el subwoofer.

"Low Pass (LP) Crossover" Permite al usuario seleccionar la frecuencia máxima del subwoofer. La frecuencia se puede fijar de 40 a 120 Hz. Las frecuencias por encima del nivel establecido se eliminan, permitiendo mezclar la salida del subwoofer en los altavoces principales.

"Level" Sirve como control de volumen general para el subwoofer. Se usa para hacer coincidir el nivel de salida del subwoofer con el de los altavoces principales. "Phase 0/180" Se usa para hacer coincidir acústicamente la salida del subwoofer con la de los altavoces principales. Es recomendable que seleccione la posición, 0 ó 180, en que el subwoofer produce mayor salida en la posición de audición del oyente.

"Power Off/Auto/On" Seleccionar "Auto" permite que el subwoofer se encienda automáticamente cuando percibe una señal de entrada. Se apaga automáticamente transcurridos 20 minutos si no hay señal de entrada. Los subwoofers de potencia Energy tienen indicadores luminosos en la parte de abajo del panel frontal que indican el estado de alimentación del amplificador incorporado. El indicador se ilumina de color ROJO cuando el amplificador está en modalidad de espera, y de color VERDE cuando está encendido y recibiendo una señal.

CUIDADO Y LIMPIeZA DeL SUBWOOFer De POTeNCIA

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable, comuníquese con el minorista que le vendió este producto o con el distribuidor que lo suministró.

INFORMACIÓN SOBre CUMPLIMIeNTO De COMPATIBILIDAD eLeCTromAGNÉTICA (eLeCTromAGNeTIC COMPATIBILITY, eMC) De LA FCC Y De CANADÁ

NOTA: Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites establecidos para un dispositivo digital Clase B, en conformidad con la Parte 15 del Reglamento de la FCC. Estos límites se han fijado para ofrecer una protección razonable contra la interferencia perjudicial en una instalación residencial.

Este equipo genera, emplea y puede radiar energía de frecuencias de radio y, si no se instala y emplea de acuerdo con las instrucciones, puede causar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una instalación en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o de televisión, lo cual puede determinarse apagando y encendiendo el equipo, el usuario puede tratar de corregir la interferencia por medio de una o varias de las siguientes medidas:

• Reorientar o reubicar la antena de recepción.
• Alejar el equipo del receptor
• Conectar el equipo y el receptor a tomacorrientes de circuitos diferentes.
• Consultar al distribuidor o a un técnico experimentado de radio y televisión.

Aprobado bajo la disposición de verificación de la Parte 15 del Reglamento de la FCC como dispositivo digital Clase B.

Precaución: Los cambios o modificaciones no aprobados expresamente por el fabricante pueden anular la autorización del usuario para hacer funcionar este dispositivo.

Este dispositivo digital Clase B cumple con la norma canadiense ICES-003.
