Tipo de producto	Taladro atornillador inalámbrico
Marca	Festool
Modelo	CXS 18
Tensión de la batería	18 V
Velocidad en vacío (1ª velocidad)	0 - 470 tr/min
Velocidad en vacío (2ª velocidad)	0 - 1600 tr/min
Par máx. (atornillado madera)	22 Nm
Par máx. (atornillado metal)	40 Nm
Par ajustable (1ª velocidad)	1,1 - 8 Nm
Par ajustable (2ª velocidad)	0,4 - 2,3 Nm
Rango de sujeción del portabrocas	1,0 - 10 mm
Diámetro de perforación máx. (madera)	35 mm
Diámetro de perforación máx. (metal)	10 mm
Portaherramientas en el husillo	1/4" (hexagonal)
Peso (sin batería)	1 kg
Iluminación	LED integrada, ajustable (automática o larga duración)
Funciones principales	Perforación, atornillado, apriete de tornillos
Mantenimiento y limpieza	Limpiar las rejillas de ventilación, contactos y alojamiento para puntas. Retirar la batería antes de cualquier mantenimiento.
Seguridad	Protección auditiva, gafas, mascarilla; parada automática en caso de sobrecarga o sobrecalentamiento; bloqueo de transporte.
Piezas de repuesto y reparabilidad	Utilizar únicamente piezas Festool originales. Reparación por el fabricante o talleres autorizados.
Información general	Uso conforme: perforación en metal, madera, plástico; atornillado. Baterías Festool serie BP. Aplicación Festool Work disponible.

Preguntas frecuentes - CXS 18 FESTOOL

¿Cómo cambiar el sentido de giro?

Utilice el conmutador de giro a derecha/izquierda [1-7]. Empújelo hacia la izquierda para un giro a la derecha, hacia la derecha para un giro a la izquierda. Realice este ajuste solo cuando la herramienta esté parada.

¿Cómo ajustar el par de atornillado?

Gire la rueda [1-9] a la posición deseada (1 = par bajo, 13 = par alto). Realice una prueba de atornillado en un trozo de material similar para verificar. En modo de perforación, coloque la marca en el símbolo de broca para un par máximo.

¿Qué hacer si la batería está vacía?

Recargue la batería con un cargador Festool adecuado. Si la herramienta emite una señal sonora única y se detiene, indica batería vacía o incompatible. Reemplace o recargue la batería.

¿Cómo usar el portabrocas CENTROTEC?

El portabrocas CENTROTEC permite un reemplazo rápido de herramientas intercambiables. Apriete las herramientas CENTROTEC solo en un portabrocas CENTROTEC. Use guantes de protección durante el reemplazo.

¿Cómo encender la iluminación LED de forma continua?

Gire la rueda [1-9] a la posición 'Iluminación larga duración Encendido'. Presione brevemente el interruptor de encendido/apagado [1-5] para activar la iluminación LED larga duración. Se apaga automáticamente después de 10 minutos.

¿Qué significan las señales sonoras?

Una señal sonora única indica batería vacía, sobrecarga o sobrecalentamiento. Dos señales sonoras indican que se ha alcanzado el par seleccionado. Una señal sonora continua significa un defecto de la herramienta. Consulte el capítulo 11 del manual para más detalles.

¿Cómo mantener el taladro?

Antes de cualquier mantenimiento, retire la batería. Limpie las rejillas de ventilación para asegurar la circulación del aire. Asegúrese de que los contactos de conexión en la herramienta, el cargador y la batería se mantengan limpios. Limpie regularmente el alojamiento magnético para puntas.

¿Puedo usar accesorios de otras marcas?

Use solo accesorios especialmente previstos y recomendados por Festool. El uso de accesorios no conformes puede aumentar los riesgos de lesiones y dañar la herramienta.

¿Cómo cambiar la velocidad?

Use el selector de velocidad [1-6] para cambiar la velocidad. Asegúrese de que la herramienta eléctrica esté apagada antes de cambiar la velocidad. La 1ª velocidad (0-470 rpm) es adecuada para atornillar, la 2ª (0-1600 rpm) para perforar.

¿Dónde puedo encontrar piezas de repuesto?

Use únicamente piezas de repuesto Festool originales. Puede pedirlas a través del sitio www.festool.fr/services. Las reparaciones deben ser realizadas por el fabricante o un taller autorizado.

MANUAL DE USUARIO CXS 18 FESTOOL

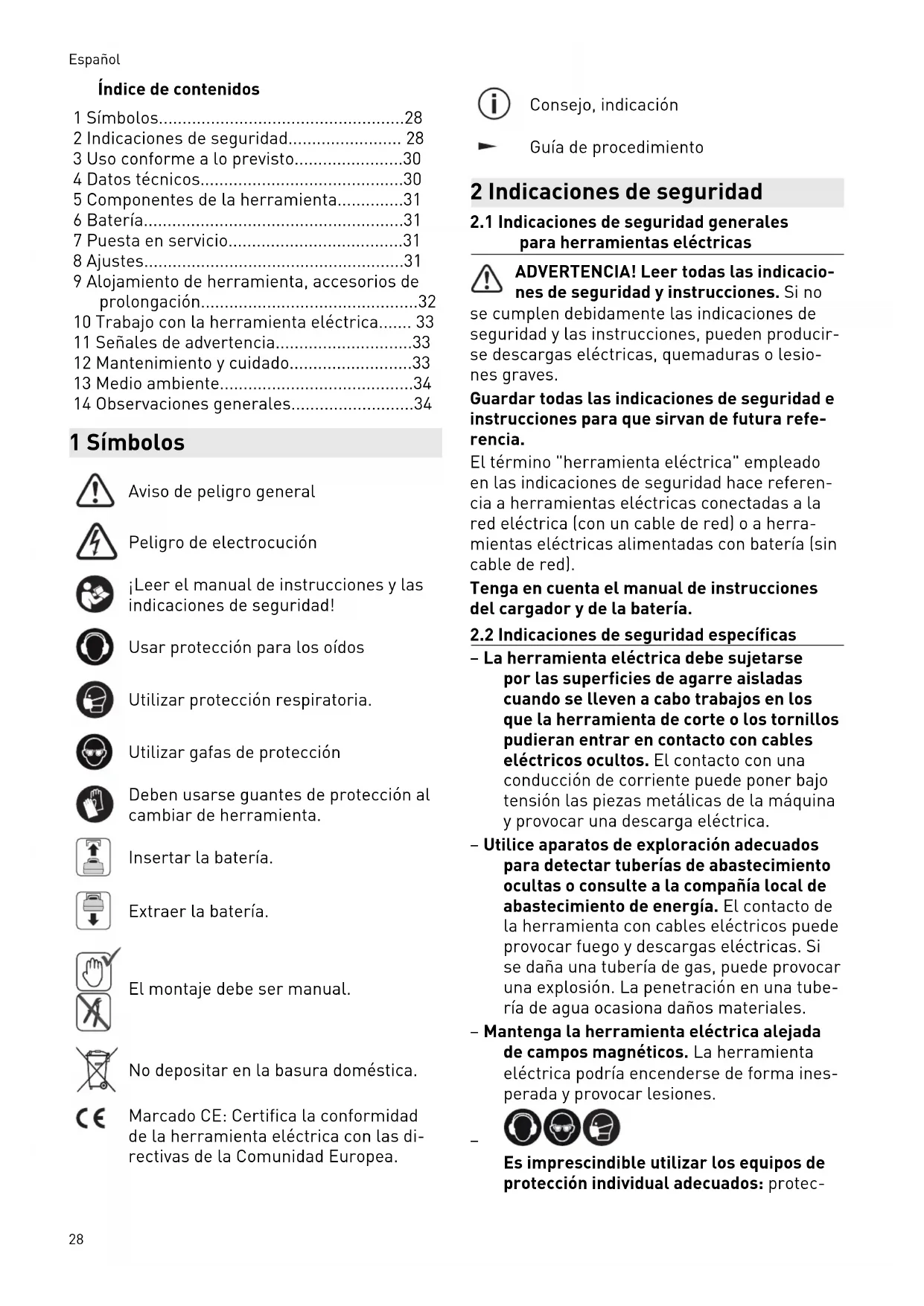

Índice de contenidos

1 Símbolos....28
2 Indicaciones de seguridad.... 28
3 Uso conforme a lo previsto....30
4 Datos técnicos....30
5 Componentes de la herramienta......31
6 Batería....31
7 Puesta en servicio....31
8 Ajustes....31
9 Alojamiento de herramienta, accesorios de prolongación....32
10 Trabajo con la herramienta eléctrica..... 33
11 Señales de advertencia....33
12 Mantenimiento y cuidado....33
13 Medio ambiente....34
14 Observaciones generales....34

1 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar protección respiratoria.

Utilizar gafas de protección

Deben usarse guantes de protección al cambiar de herramienta.

Insertar la batería.

Extraer la batería.

El montaje debe ser manual.

No depositar en la basura doméstica.

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.

Consejo, indicación

Guía de procedimiento

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no

se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).

Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

• La herramienta eléctrica debe sujetarse por las superficies de agarre aisladas cuando se lleven a cabo trabajos en los que la herramienta de corte o los tornillos pudieran entrar en contacto con cables eléctricos ocultos. El contacto con una conducción de corriente puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.
• Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.
• Mantenga la herramienta eléctrica alejada de campos magnéticos. La herramienta eléctrica podría encenderse de forma inesperada y provocar lesiones.

Es imprescindible utilizar los equipos de protección individual adecuados: protec-

ción de oídos, gafas de protección, mascarilla para trabajos que generen polvo.

ATENCIÓN. La herramienta eléctrica puede bloquearse y provocar contragol- epentinos ¡Desconectar de inmediato!

• Sujete la herramienta eléctrica firmemente con una mano en la empuñadura [1-8] y mantenga la otra mano alejada de la zona de peligro. Ajuste correctamente el número de revoluciones al atornillar. Esté preparado ante un posible momento de reacción repentino, que puede hacer girar la herramienta eléctrica y provocar lesiones.
• No utilice la herramienta bajo la lluvia o en entornos húmedos. La humedad puede provocar un cortocircuito en la herramienta y hacer que se incendie.
• Esperar a que la herramienta eléctrica esté completamente parada antes de soltarla. La herramienta podría engancharse y quedar fuera de control.
• Evite que la máquina se encienda de forma involuntaria. Transportar la herramienta eléctrica sujetándola con el dedo por el interruptor de conexión y desconexión puede provocar accidentes. Cuando no utilice la herramienta eléctrica, coloque el interruptor para el bloqueo de transporte [1-7] en posición central.
• No manipular ni bloquear los elementos de mando, p. ej., el interruptor de conexión y desconexión.
• No utilizar fuentes de alimentación o baterías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.
• Peligro de daños por radiación luminosa. No mire prolongadamente al haz de luz. No dirija nunca el haz de luz hacia otras personas o hacia animales. La radiación óptica puede provocar daños en los ojos - [4].
• Al realizar trabajos que generen polvo, utilizar un sistema de aspiración de polvo.
• No emplee herramientas insertables ni accesorios que no hayan sido previstas y recomendadas por el fabricante específicamente para esta herramienta eléctrica. Solo por el hecho de que pueda fijar el ac-

cesorio o herramienta insertable a su herramienta eléctrica, no quiere decir que esté garantizado un empleo seguro. El riesgo de lesiones y el desgaste de la herramienta eléctrica pueden aumentar y la calidad de los resultados puede deteriorarse.

- Según el tipo y uso de los accesorios, pueden desprenderse partículas, herramientas insertables y piezas de la herramienta. Esto puede dar lugar a una mayor producción de polvo y movimientos inesperados. Deben utilizarse los equipos de protección individual adecuados. Esté preparado ante un posible momento de reacción repentino, que puede hacer girar la herramienta eléctrica y provocar lesiones.

2.3 Indicaciones de seguridad para el uso de brocas largas

• En ningún caso trabaje con un número de revoluciones mayor al número de revoluciones máximo admisible para la broca. A revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.
• Comience a taladrar siempre a un número de revoluciones bajo y con la broca en contacto con la pieza de trabajo. A revolu-ciones más elevadas, la broca podría do-blarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.
• No ejerza demasiada presión y hágalo solo en sentido longitudinal a la broca. Las brocas pueden doblarse y romperse, o provocar una pérdida de control y lesiones.

2.4 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:

Nivel de intensidad sonora L _PA = 72 dB(A)

Nivel de potencia sonora L _WA = 83 dB(A)

Incertidumbre K = 3 dB

ATENCIÓN

Ruido producido durante el trabajo Daños en los oídos

▶ Utilizar protección de oídos.

Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Las emisiones especificadas (vibración, ruido)

• sirven para comparar máquinas,
• son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
• y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
  ▶ Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

Taladro atornillador a batería apto

• para taladrar en metal, madera, plásticos y materiales similares,
• para atornillar y apretar tornillos.
• para utilizar con las baterías Festool de la serie BP de la misma clase de tensión.

El usuario responderá de los daños y accidentes causados por un uso inadecuado; esto incluye también daños y desgaste por funcionamiento industrial continuo.

4 Datos técnicos

Taladro atornillador a batería CXS 18, TXS 18
Tensión del motor 18 V		---
Número de revoluciones en vacío* 1.a velocidad 0 - 470 rpm
	2.a velocidad	0 - 1600 rpm
Par de giro máx. Atornillado suave (madera) 22 Nm
	Atornillado duro (metal) 40 Nm
Par de giro regulable** 1.a velocidad 1,1 - 8 Nm
	2.a velocidad 0,4 - 2,3 Nm
Margen de sujeción del portabrocas 1,0 - 10 mm***
Diámetro de perforación máx. Madera 35 mm
	Metal 10 mm
Atornillar en abeto rojo hasta ∅	6 mm
Alojamiento de herramienta en el husillo de taladrar		1/4"
Peso con portabrocas y enganche de cinturón, sin batería.		1 kg

* Número de revoluciones con la batería totalmente cargada.
** En los niveles del par de giro inferiores, el número de revoluciones máximo disminuye (valores con giro a la derecha).
*** La indicación se refiere al margen de sujeción del portabrocas en el suministro. Los portabrocas 13 mm de Festool también pueden utilizarse.

5 Componentes de la herramienta

[1-1] Teclas para soltar la batería

[1-2] Tecla de indicación de la capacidad en la batería

[1-3] Indicación de la capacidad

[1-4] Lámpara LED

[1-5] Interruptor de conexión y desconexión

[1-6] Interruptor de velocidad

[1-7] Interruptor de marcha a derecha/izquierda y bloqueo de conexión/transporte

[1-8] Empuñadura

[1-9] Rueda de ajuste de par de giro/taladrado/iluminación permanente conectada y desconectada

[1-10] Clip de cinturón

[1-12] Superficies de agarre con aislamiento (zona sombreada en gris)

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Batería

Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos.

El contacto defectuoso puede ocasionar el sobrecalentamiento y daños en la herramienta.

[2A]

Extraer la batería.

[2B]

Colocar la batería, hasta que encaje.

i Hallará más información sobre el cargador y la batería con indicación de la capacidad en el manual de instrucciones del cargador y de la batería.

7 Puesta en servicio

ATENCIÓN

Peligro de lesiones

- El montaje solo debe realizarse con la herramienta eléctrica desconectada.

7.1 Enganche de cinturón [1-10]

El enganche de cinturón permite fijar breve- mente la herramienta eléctrica a la ropa de tra- bajo. El montaje puede realizarse tanto en el la- do derecho como en el izquierdo de la herra- mienta eléctrica mediante un tornillo [3].

7.2 Encendido y apagado [1-5]

Presionar = encendido, soltar = apagado

El número de revoluciones puede controlarse de forma continua mediante la presión ejercida en el interruptor de conexión y desconexión.

Poner el interruptor de marcha a derecha/izquierda [1-7] en posición central para bloquear el interruptor de conexión y desconexión. La lámpara LED [1-4] se enciende al pulsar el interruptor de conexión y desconexión [1-5], véase el capítulo 8.4.

8 Ajustes

ATENCIÓN

Peligro de lesiones

▶ Ajustes solo con la herramienta eléctrica desenchufada

8.1 Cambio de sentido de giro [1-7]

- Interruptor hacia la izquierda = marcha a la derecha

- Interruptor hacia la derecha = marcha a la izquierda

8.2 Cambio de velocidad

Con el interruptor de velocidades [1-6], puede cambiarse de engranaje con la herramienta eléctrica desconectada.

▶ Asegure el par de giro mediante un atornillado de prueba en una pieza del mismo material.

- Compruebe siempre los resultados de trabajo.

Español

i Posición 1 = par de giro bajo Posición 13 = par de giro alto
Si la temperatura de la herramienta eléctrica es inferior a 0 °C, los valores de corte del par de giro pueden diferir. Ruga la herramienta eléctrica en marcha en vacío (rueda de ajuste en el símbolo de la broca) hasta que se haya calentado.

Señal sonora al alcanzar el par de giro ajustado, la herramienta eléctrica se apaga. La herramienta eléctrica vuelve a encenderse después de soltar y pulsar otra vez el interruptor de conexión y desconexión [1-5].

Taladrar

La marca apunta al símbolo de taladrado = par de giro máximo.

8.4 Ajuste de la iluminación [1-9]

Configurar la iluminación con la rueda de ajuste [1-9].

La marca apunta a la posición 1 a 13, o al símbolo de taladrado ▶lámpara LED [1-4]

se enciende o apaga automáticamente con la herramienta eléctrica. Tras la desconexión, la lámpara LED permanece encendida brevemente.

La marca apunta a Iluminación permanente conectada/Par de giro máximo.

Pulsar brevemente el interruptor de conexión y desconexión [1-5] para encender la lámpara LED de manera permanente. Tras 10 minutos, la lámpara LED se apaga automáticamente.

La marca apunta a Iluminación permanente desconectada/Par de giro máximo.

La lámpara LED está apagada de forma permanente.

8.5 App Festool Work\*

Con la app Festool Work puede configurarse la herramienta eléctrica.

i Conexión de la batería mediante Bluetooth®, véase el manual de instrucciones de la batería.

* No disponible para todos los países.

9 Alojamiento de herramienta, accesorios de prolongación

ADVERTENCIA

Peligro de lesiones

- Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

ATENCIÓN

Riesgo de lesiones con herramientas calientes y afiladas

• No utilizar herramientas romas o defectuosas.
• Usar guantes de protección al manejar la herramienta.

i Antes del primer uso: Aplicar un poco de grasa multiusos en el husillo de taladrar.

Cambio rápido de herramientas con vástago CENTROTEC.

ADVERTENCIA! Las herramientas CENTROTEC deben fijarse exclusivamente en mandriles CENTROTEC.

Utilizar guantes de protección para el cambio.

9.2 Portabrocas [6]

Para la sujeción de brocas y puntas de destornillador con un diámetro del vástago máximo de 10 mm.

ADVERTENCIA! Fijar la herramienta centrada en el portabrocas.

9.3 Ángulo adicional [7]

Taladrar y atornillar en ángulo recto respecto a la herramienta eléctrica (accesorio parcial).

9.4 Alojamiento para herramienta en el husillo de taladrar [8]

Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar.

10 Trabajo con la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

• Colocar la herramienta eléctrica en el tornillo siempre desconectada.
  Fijar la pieza de trabajo de forma que permanezca inmóvil al trabajarla.
• Mantener las manos alejadas de la herramienta cuando esté girando.

ATENCIÓN

Peligro de quemaduras

Durante el funcionamiento, la herramienta y su alojamiento pueden calentarse mucho.

- Antes de colgarla del clip de cinturón, dejar que se enfríe.

Peligro de lesiones por virutas de metal en el compartimento para puntas.

- Limpiar periódicamente el compartimento para puntas y eliminar las virutas.

Magnético, para alojar puntas y portapuntas.

11 Señales de advertencia

En los siguientes estados de funcionamiento, se generan señales de advertencia y la herramienta eléctrica se desconecta:

Señal sonora Motivo Medida

Emite un pitido. Batería vacía/incompatible. Cargar/vaciar batería.

Herramienta eléctrica sobrecargada. Cargar menos la herramienta eléctrica.

Al accionar el interruptor de conexión y desconexión: la herramienta eléctrica está sobrecalentada.

Poner en funcionamiento la herramienta eléctrica una vez que se haya enfriado.

Emite dos pitidos. Par de giro ajustado alcanzado. -

Emite un pitido continuo. Herramienta eléctrica defectuosa. Para la resolución de averías, po-

^^...

nerse en contacto con el fabricante.

12 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

- Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.

- Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

- Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica. - Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

Español

Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería.

13 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Antes de su eliminación, las pilas gastadas y baterías antiguas — si existen — que no vayan dentro de la herramienta de forma fija, así como bombillas o luces que se puedan sacar de la herramienta usada sin romperse deberán separarse de esta. Así las pilas y baterías gastadas se pueden desechar también en un punto de reciclaje adecuado.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Puede ver información sobre los puntos de recogida para una correcta eliminación de residuos en www.festool.es/recycling.

Información sobre REACH: www.festool.es/reach

14 Observaciones generales

14.1 Bluetooth®

La marca denominativa Bluetooth ^® y los logotipos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, también Festool, hagan de dicha marca está sujeto a un contrato de licencia.

Sommario

Aparafusadoras de acumulador adequadas
