Produkttype	Akku-boremaskine/skruemaskine
Mærke	Festool
Model	CXS 18
Batterispænding	18 V
Tomgangshastighed (1. gear)	0 - 470 omdr./min
Tomgangshastighed (2. gear)	0 - 1600 omdr./min
Maks. drejningsmoment (skruning i træ)	22 Nm
Maks. drejningsmoment (skruning i metal)	40 Nm
Indstilleligt drejningsmoment (1. gear)	1,1 - 8 Nm
Indstilleligt drejningsmoment (2. gear)	0,4 - 2,3 Nm
Spændeområde for borepatron	1,0 - 10 mm
Maks. borediameter (træ)	35 mm
Maks. borediameter (metal)	10 mm
Værktøjsholder i spindel	1/4" (indvendig sekskant)
Vægt (uden batteri)	1 kg
Belysning	Indbygget LED, justerbar (automatisk eller langvarig)
Hovedfunktioner	Boring, skruning, skruetilspænding
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, kontakter og bitsholder. Fjern batteriet før vedligeholdelse.
Sikkerhed	Høreværn, briller, maske; automatisk stop ved overbelastning eller overophedning; transportsikring.
Reservedele og reparationsmuligheder	Brug kun originale Festool-dele. Reparation udføres af producenten eller autoriserede værksteder.
Generelle oplysninger	Korrekt brug: boring i metal, træ, plast; skruning. Festool batterier fra BP-serien. Festool Work-app tilgængelig.

Ofte stillede spørgsmål - CXS 18 FESTOOL

Hvordan ændrer jeg rotationsretningen?

Brug rotationsomskifteren højre/venstre [1-7]. Skub den til venstre for med uret, til højre for mod uret. Foretag kun denne justering, når værktøjet står stille.

Hvordan indstilles skruningsmomentet?

Drej ringskiven [1-9] til ønsket position (1 = lavt moment, 13 = højt moment). Udfør en testskruning i et lignende materiale. I boretilstand sættes mærket på boret symbolet for maksimalt drejningsmoment.

Hvad gør jeg, hvis batteriet er tomt?

Oplad batteriet med en egnet Festool-oplader. Hvis værktøjet udsender et enkelt lydsignal og stopper, indikerer det tomt eller uforeneligt batteri. Udskift eller genoplad batteriet.

Hvordan bruger jeg CENTROTEC-borepatronen?

CENTROTEC-borepatronen muliggør hurtig værktøjsskift. Spænd kun CENTROTEC-værktøj i en CENTROTEC-patron. Brug beskyttelseshandsker ved udskiftning.

Hvordan tænder jeg den konstante LED-belysning?

Drej ringskiven [1-9] til 'Konstant belysning Tændt'. Tryk kortvarigt på tænd/sluk-knappen [1-5] for at aktivere. Slukker automatisk efter 10 minutter.

Hvad betyder lydsignalerne?

Et lydsignal: batteri tomt, overbelastning eller overophedning. To lydsignaler: valgt drejningsmoment nået. Kontinuerligt lydsignal: værktøjsfejl. Se kapitel 11 i vejledningen for flere detaljer.

Hvordan vedligeholder jeg boremaskinen?

Fjern batteriet før vedligeholdelse. Rengør ventilationsåbninger for at sikre luftgennemstrømning. Sørg for, at kontakter på værktøj, oplader og batteri er rene. Rengør den magnetiske bitsholder regelmæssigt.

Kan jeg bruge tilbehør fra andre mærker?

Brug kun tilbehør, der specifikt er beregnet til og anbefalet af Festool. Ikke-konformt tilbehør kan øge risikoen for personskader og beskadige værktøjet.

Hvordan skifter jeg hastighed?

Brug hastighedsvælgeren [1-6] til at skifte gear. Sørg for, at værktøjet er slukket, før du skifter gear. 1. gear (0-470 omdr./min) er til skruning, 2. gear (0-1600 omdr./min) til boring.

Hvor finder jeg reservedele?

Brug kun originale Festool-reservedele. Bestil via www.festool.dk/services. Reparation skal udføres af producenten eller et autoriseret værksted.

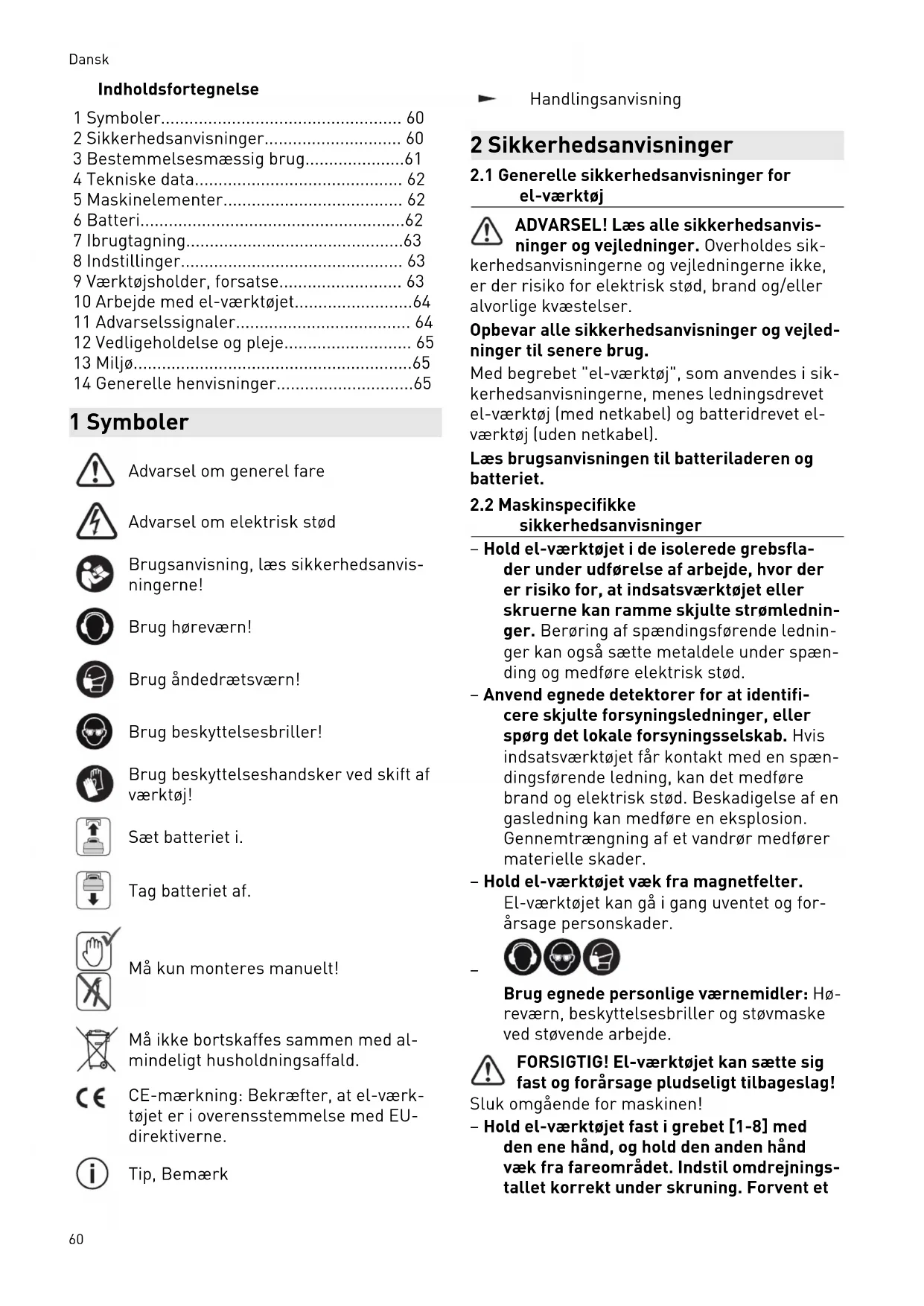

BRUGSANVISNING CXS 18 FESTOOL

2 Säkerhetsanvisningar

1 Symboler....60
2 Sikkerhedsanvisninger.... 60
3 Bestemmelsesmæssig brug....61
4 Tekniske data.... 62
5 Maskinelementer.... 62
6 Batteri....62
7 Ibrugtagning....63
8 Indstillinger.... 63
9 Værktøjsholder, forsatse.... 63
10 Arbejde med el-værktøjet....64
11 Advarselssignaler.... 64
12 Vedligeholdelse og pleje.... 65
13 Miljø....65
14 Generelle henvisninger....65

1 Symboler

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Brug beskyttelseshandsker ved skift af værktøj!

Sæt batteriet i.

Tag batteriet af.

Må kun monteres manuelt!

Må ikke bortskaffes sammen med al- mindeligt husholdningsaffald.

CE-mærkning: Bekræfter, at el-værktøjet er i overensstemmelse med EU-direktiverne.

Tip, Bemærk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvisninger og vejledninger. Overholdes sik-

kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (uden netkabel).

Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Maskinspecifikke sikkerhedsanvisninger

• Hold el-værktøjet i de isolerede grebsflader under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet eller skruerne kan ramme skjulte strømledninger. Berøring af spændingsførende ledninger kan også sætte metaldele under spænding og medføre elektrisk stød.
• Anvend egnede detektorer for at identificere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis indsatsværktøjet får kontakt med en spændingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.
• Hold el-værktøjet væk fra magnetfelter.

El-værktøjet kan gå i gang uventet og forårsage personskader.

Brug egnede personlige værnemidler: Høreværn, beskyttelsesbriller og støvmaske ved støvende arbejde.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

- Hold el-værktøjet fast i grebet [1-8] med den ene hånd, og hold den anden hånd væk fra fareområdet. Indstil omdrejnings-tallet korrekt under skruning. Forvent et

højt reaktionsmoment, som får el-værktø-jet til at dreje og kan føre til personskader.

• Brug ikke el-værktøjet i regnvejr eller i fugtige omgivelser. Fugt i el-værktøjet kan føre til kortslutning og brand.
• Vent med at lægge el-værktøjet til side, til det er standset. Værktøjet kan sætte sig fast, og man kan miste kontrollen over el-værktøjet.
• Undgå utilsigtet tilkobling. Det kan medføre ulykker, hvis el-værktøjet bæres med fingeren på tænd/sluk-knappen. Når du ikke benytter el-værktøjet, skal kontakten til transportlås [1-7] stilles i midterstilling.
• Betjeningselementer, som f.eks. tænd/ sluk-knappen, må ikke manipuleres eller blokeres.
• Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku-el-værktøjet. Brug ikke ladere fra andre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

- Advärsel om skadelig lysstråling. Se ikke ind i lysstrålen i længere tid. Ret ikke lysstrålen mod andre personer eller dyr. Den optiske stråling kan skade øjnene - [4].

• Brug støvudsugning ved støvende arbejde.
• Brug ikke indsatsværktøj eller tilbehør, der ikke fra producentens side er tiltænkt og anbefalet specielt til dette el-værktøj.

At du kan fastgøre tilbehøret eller indsatsværktøjet til el-værktøjet, betyder ikke, at anvendelsen er sikker. Risikoen for personskader og slitagen på el-værktøjet kan øges, og kvaliteten af arbejdsresultaterne kan blive dårligere.

- Afhængigt af tilbehørets type og brugen af det kan partikler, indsatsværktøj og dele af indsatsværktøjet frigøres. Det kan medføre øget støvbelastning og uventede bevægelser. Brug egnede personlige værne-midler. Forvent et højt reaktionsmoment, som får el-værktøjet til at dreje og kan føre til personskader.

2.3 Sikkerhedsanvisninger for brug af lange bor

- Arbejd under ingen omstændigheder med et højere omdrejningstal end borets maksimalt tilladte omdrejningstal. Ved højere

omdrejningstal kan boret let blive bøjet og forårsage personskader, hvis det kan rotere frit uden kontakt med emnet.

• Begynd altid borearbejdet med et lavt omdrejningstal, og mens boret har kontakt med emnet. Ved højere omdrejningstal kan boret let blive bøjet og forårsage person-skader, hvis det kan rotere frit uden kontakt med emnet.
• Udøv ikke et for hårdt tryk på boret og kun i borets længderetning. Bor kan blive bøjet og brække eller medføre tab af kontrol og derved resultere i personskader.

2.4 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

Lydtrykniveau L

$$ _ {\mathrm{PA}} = 7 2 \mathrm{dB(A)} $$

Lydeffekt L

$$ _ {\mathrm{WA}} = 8 3 \mathrm{dB(A)} $$

Usikkerhed K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

▶ Brug høreværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug
• og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes.

Der skal tages højde for den faktiske belastning i hele driftscyklussen.
- Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig brug

Akku bore-skruemaskine velegnet

Dansk

• til boring i metal, træ, kunststoffer og lignende materialer,
• til iskruning og fastskruning af skruer.
• til brug sammen med Festool batterier fra serien BP af samme spændingsklasse.

Brugeren hæfter for skader og uheld som følge af ukorrekt brug, herunder hø- rer også skader og slid som følge af kontinuerlig industriel brug.

4 Tekniske data

Akku bore-/skruemaskine CXS 18, TXS 18
Motorspænding 18 V	---
Omdrejningstal i tomgang* 1. gear 0 - 470 o/min
	2. gear 0 - 1600 o/min
Maks. drejningsmoment Blødt materiale (træ) 22 Nm
Hårdt materiale (metal) 40 Nm
Indstilling af drejningsmoment** 1. gear 1,1 - 8 Nm
	2. gear 0,4 - 2,3 Nm
Borepatronens spændvidde 1,0 - 10 mm***
Bordiameter maks. Træ 35 mm
	Metal 10 mm
Skruning i gran op til ∅	6 mm
Værktøjsholder i borespindel	1/4"
Vægt med borepatron og bælteclips, uden batteri.	1 kg

* Omdrejningstal baseret på fuldt opladet batteri.
** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret (værdier for højreløb).
*** Angivelsen refererer til spændvidden for borepatronen i leveringsomfanget. Der kan også anvendes Festool 13 mm borepatroner.

5 Maskinelementer

[1-1]	Knapper til frigørelse af batteriet
[1-2]	Knap til kapacitetsindikatoren på batteriet
[1-3]	Kapacitetsindikator
[1-4]	LED-lampe
[1-5]	Tænd/sluk-knap
[1-6]	Gearkontakt
[1-7]	Kontakt til højre-/venstreløb og start-spærre/transportlås
[1-8]	Greb
[1-9]	Indstillingshjul for drejningsmoment/boring/belysning varighed Til og varighed Fra

[1-10] Bælteclips
[1-11] Bitdepot
[1-12] Isolerede grebsflader (gråt område)

Det viste eller beskrevne tilbehør er til dels ikke en del af leveringen.

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Batteri

Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriinterfacet kan hindre korrekt kontakt og føre til skader på kontakterne.

En påvirket kontakt kan resultere i overophedning og beskadigelse af maskinen.

[2A]

Tag batteriet af.

[2B]

Sæt batteriet i, til det går i indgreb.

i Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

7 Ibrugtagning

FORSIGTIG

Risiko for personskader

Montering kan kun foretages, når el-værktøjet er slukket!

7.1 Bælteclips [1-10]

Bælteclipsen gør det muligt at fastgøre el-værktøjet kortvarigt i arbejdstøjet. Den kan monteres til højre eller venstre på el-værktøjet ved hjælp af en skrue [3].

7.2 Start/stop [1-5]

Tryk = TAEND, slip = SLUK

i Omdrejningstallet kan indstilles trinløst ved hjælp af trykket på tænd/sluk-knappen.

Sæt kontakten til højre-/venstreløb [1-7] i midterstilling for at fastlåse start-stop-knappen. LED-lampen [1-4] lyser, når der trykkes på tænd/sluk-knappen [1-5], se kapitel 8.4.

8 Indstillinger

FORSIGTIG

Risiko for personskader

- Indstillinger kan kun foretages, när elværktøjet er slukket!

8.1 AEndring af rotationsretning [1-7]

- Kontakt til venstre = højreløb - Kontakt til højre = venstreløb

8.2 Gearskift

Med gearkontakten [1-6] kan der skiftes gear, mens el-værktøjet er afbrudt.

8.3 Indstilling af drejningsmoment [1-9]

Skruning

• Indstil drejningsmomentet på indstillingshjulet [1-9].
• Kontrollér drejningsmomentet ved at lave en prøveskruning i et stykke af samme materiale.

▶ Kontrollér altid arbejdsresultatet.

(i) Position 1 = lavt drejningsmoment Position 13 = højt drejningsmoment
i Hvis el-værktøjets temperatur er mindre end 0 °C, kan drejningsmoment-frakoblingsværdierne afvige. Lad el-værktøjet køre i tomgang (lindstillingshjul på bor-symbol AVDtil det er varmet op.

Signaltone ved opnåelse af det indstillede drejningsmoment; el-værktøjet afbrydes. El-værktøjet kører først igen, når tænd/sluk-knappen [1-5] slippes og trykkes ind igen.

Boring

Markeringen peger på borsymbolet maksimalt drejningsmoment.

8.4 Indstilling af belysning [1-9]

Konfigurer belysningen på indstillingshju- let [1-9].

Markeringen vender mod stilling 1 til 13 eller borsymbol MMD-lampen [1-4] tændes og slukkes automatisk sammen med el-værktøjet. Efter slukning lyser LED-lampen fortsat i kort tid.

Markeringen vender mod belysning varighed Til / Maksimalt drejningsmoment.

Tryk kort på tænd/sluk-knappen [1-5] for at tænde LED-lampen permanent. After 10 minutter slukkes LED-lampen automatisk.

Markeringen vender mod belysning varighed Fra / Maksimalt drejningsmoment.

LED-lampen er permanent slukket.

8.5 Festool Work app\*

Ved hjælp af Festool Work appen kan el-værktøjet konfigureres.

① Oprettelse af forbindelse til batteriet via Bluetooth®, se brugsanvisningen til batteriet.

* Ikke tilgængelig i alle lande.

9 Værktøjsholder, forsatse

ADVARSEL

Risiko for personskader

- Tag batteriet af før alt arbejde på el-værktøjet.

FORSIGTIG

Risiko for personskader på grund af varmt og skarpt indsatsværktøj

• Brug ikke sløve eller defekte indsatsværktøjer.
• Brug beskyttelseshandsker ved håndtering med indsatsværktøj.

Før første ibrugtagning: Smør lidt universalfedt på borespindelen.

9.1 CENTROTEC værktøjsholder [5]

Hurtigt skift af indsatsværktøjer med CENTRO-TEC-skaft.

ADVARSEL! Spænd kun CENTROTEC-indsats-værktøjer op i CENTROTREC-værktøjspatroner.

Bær beskyttelseshandsker ved udskiftning!

9.2 Borepatron [6]

Til opspænding af bor og bits med en maks. skaftdiameter på 10 mm.

ADVARSEL! Spænd indsatsværktøj op midt i borepatronen.

9.3 Vinkelforsats [7]

Boring og skruning i en ret vinkel i forhold til el-værktøjet (delvist tilbehør).

9.4 Værktøjsholder i borespindel [8]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

10 Arbejde med el-værktøjet

ADVARSEL

Risiko for personskader

• El-værktøjet skal være slukket, når det sættes på skruen!
  ▶ Fastgør emnet, så det ikke kan bevæge sig under bearbejdningen.
• Hold hænderne væk fra det drejende værktøj.

FORSIGTIG

Fare for forbrændinger

Værktøjsholder og indsatsværktøj kan blive meget varme under drift!

- Lad værktøjet afkøle, før det fastgøres i bælteclipsen.

10.1 Bitsdepot [1-11]

FORSIGTIG

Risiko for personskader på grund af metal-spåner i bitsdepotet.

- Rengør og fjern regelmæssigt spåner fra bitsdepotet.

Magnetisk, til opbevaring af bits eller bitsholdere.

11 Advarselssignaler

Advarselssignaler forekommer ved følgende driftstilstande, og el-værktøjet afbrydes:

Bipper én gang. Batteri tomt/inkompatibelt. Oplad/udskift batteriet.
	El-værktøjet overbelastet. Belast el-værktøjet mindre.
	Ved tryk på tænd/sluk-knappen: El-værktøjet er overophedet.	Tag el-værktøjet i brug igen efter afkø-ling.
Bipper to gange. Indstillet drejningsmoment opnået. -
Bipper kontinuerligt. El-værktøj defekt. Kontakt producenten med henblik på
A...	fejlafhjælpning.

12 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Tag altid batteriet ud af el-værktøjet før vedligeholdelses- og servicearbejde.
▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reserve- dele! Artikelnr. findes på: www.festool.dk/service

For at sikre luftcirkulationen skal køleluftåbningerne i motorhuset altid holdes frie og rene. Hold kontakterne på el-værktøjet, batterilade-ren og batteriet rene.

13 Miljø

Maskinen må ikke bortskaffes med al- mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Man skal inden bortskaffelsen udtage afladede brugte batterier og akkumulatorer, der ikke er integreret i det kasserede apparat, hvis det indeholder sådanne. Det gælder også pærer, der kan tages ud, uden at de ødelægges derved. Gamle batterier vil på denne måde blive gen-vundet korrekt.

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Information om korrekt bortskaffelse på genbrugsstationer findes på www.festool.dk/recycling.

Informationer om REACH: www.festool.dk/reach

14 Generelle henvisninger

14.1 Bluetooth®

Ordmærket Bluetooth® og logoerne er registrerede varemærker tilhørende Bluetooth SIG, Inc.

og anvendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licens.

Innholdsfortegnelse

Må kun monteres for hånd!

Må ikke kastes i husholdningsavfallet.

Konfigurer lyset med stillehjulet [1-9].
