CXS 18 - Vrtačka FESTOOL - Bezplatný návod k obsluze

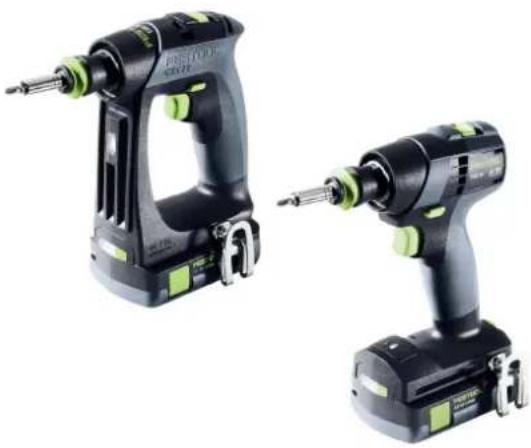

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Festool
Model	CXS 18
Napětí baterie	18 V
Volnoběžné otáčky (1. rychlost)	0 - 470 tr/min
Volnoběžné otáčky (2. rychlost)	0 - 1600 tr/min
Max. krouticí moment (šroubování dřeva)	22 Nm
Max. krouticí moment (šroubování kovu)	40 Nm
Nastavitelný krouticí moment (1. rychlost)	1,1 - 8 Nm
Nastavitelný krouticí moment (2. rychlost)	0,4 - 2,3 Nm
Upínací rozsah sklíčidla	1,0 - 10 mm
Max. průměr vrtání (dřevo)	35 mm
Max. průměr vrtání (kov)	10 mm
Upínání nástroje ve vřetenu	1/4" (6hranný dutý)
Hmotnost (bez baterie)	1 kg
Osvětlení	Integrované LED, nastavitelné (automatické nebo trvalé)
Hlavní funkce	Vrtání, šroubování, utahování šroubů
Údržba a čištění	Čistěte větrací otvory, kontakty a úložiště pro bity. Před údržbou vyjměte baterii.
Bezpečnost	Ochrana sluchu, brýle, maska; automatické vypnutí při přetížení nebo přehřátí; transportní zámek.
Náhradní díly a opravitelnost	Používejte pouze originální díly Festool. Opravy provádějte u výrobce nebo v autorizovaných servisech.
Obecné informace	Správné použití: vrtání do kovu, dřeva, plastu; šroubování. Baterie Festool řady BP. K dispozici aplikace Festool Work.

Často kladené otázky - CXS 18 FESTOOL

Jak změnit směr otáčení?

Použijte přepínač směru otáčení vpravo/vlevo [1-7]. Posuňte jej doleva pro otáčení doprava, doprava pro otáčení doleva. Toto nastavení provádějte pouze při zastaveném nástroji.

Jak nastavit krouticí moment šroubování?

Otočte kolečkem [1-9] na požadovanou polohu (1 = nízký moment, 13 = vysoký moment). Proveďte zkušební šroubování na podobném materiálu pro ověření. V režimu vrtání nastavte značku na symbol vrtáku pro maximální moment.

Co dělat, když je baterie vybitá?

Nabijte baterii vhodnou nabíječkou Festool. Pokud nástroj vydá jeden zvukový signál a zastaví se, znamená to vybitou nebo nekompatibilní baterii. Baterii vyměňte nebo nabijte.

Jak používat sklíčidlo CENTROTEC?

Sklíčidlo CENTROTEC umožňuje rychlou výměnu vyměnitelných nástrojů. Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC. Při výměně používejte ochranné rukavice.

Jak zapnout trvalé LED osvětlení?

Otočte kolečkem [1-9] do polohy 'Trvalé osvětlení Zapnuto'. Krátce stiskněte vypínač [1-5] pro zapnutí trvalého LED osvětlení. Po 10 minutách se automaticky vypne.

Co znamenají zvukové signály?

Jeden zvukový signál značí vybitou baterii, přetížení nebo přehřátí. Dva zvukové signály značí dosažení zvoleného momentu. Trvalý zvukový signál znamená poruchu nástroje. Další podrobnosti naleznete v kapitole 11 návodu.

Jak udržovat vrtačku?

Před jakoukoli údržbou vyjměte baterii. Čistěte větrací otvory pro zajištění cirkulace vzduchu. Dbejte na to, aby kontakty na nástroji, nabíječce a baterii zůstaly čisté. Pravidelně čistěte magnetické úložiště pro bity.

Mohu používat příslušenství jiných značek?

Používejte pouze příslušenství speciálně určené a doporučené společností Festool. Použití nevyhovujícího příslušenství může zvýšit riziko zranění a poškodit nástroj.

Jak změnit rychlost?

Použijte volič rychlosti [1-6] pro změnu rychlosti. Před změnou rychlosti se ujistěte, že je elektrické nářadí vypnuté. 1. rychlost (0-470 ot./min.) je vhodná pro šroubování, 2. (0-1600 ot./min.) pro vrtání.

Kde najdu náhradní díly?

Používejte pouze originální náhradní díly Festool. Můžete je objednat na webu www.festool.fr/services. Opravy musí provádět výrobce nebo autorizovaný servis.

NÁVOD K OBSLUZE CXS 18 FESTOOL

de	Originalbetriebsanleitung - Akku-Bohrschrauber 8
en	Original instructions - Cordless drill 15
fr	Notice d’utilisation d’origine - Perceuses-visseuses sans fil 21
es	Manual de instrucciones original - Taladro atornillador de bateríarschrauber 28
it	Istruzioni per l’uso originali - Trapano avvitatore a batteria 35
nl	Originele gebruiksaanwijzing - Accuschroefboormachine 41
sv	Originalbruksanvisning - Batteri-borr/skruvdragare 48
fi	Alkuperäiset käyttöohjeet - Akkukäyttöinen porakone/ruuvinväännin 54
da	Original brugsanvisning - Akku bore-skruemaskine 60
nb	Originalbruksanvisning - Batteridrevet bor-/skrumaskin 66
pt	Manual de instruções original - Aparafusadora de acumulador	72
cs	Originální návod k použití - Vrtací akušroubovák	79
pl	Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrętarka	85

CXS 18

TXS 18

CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

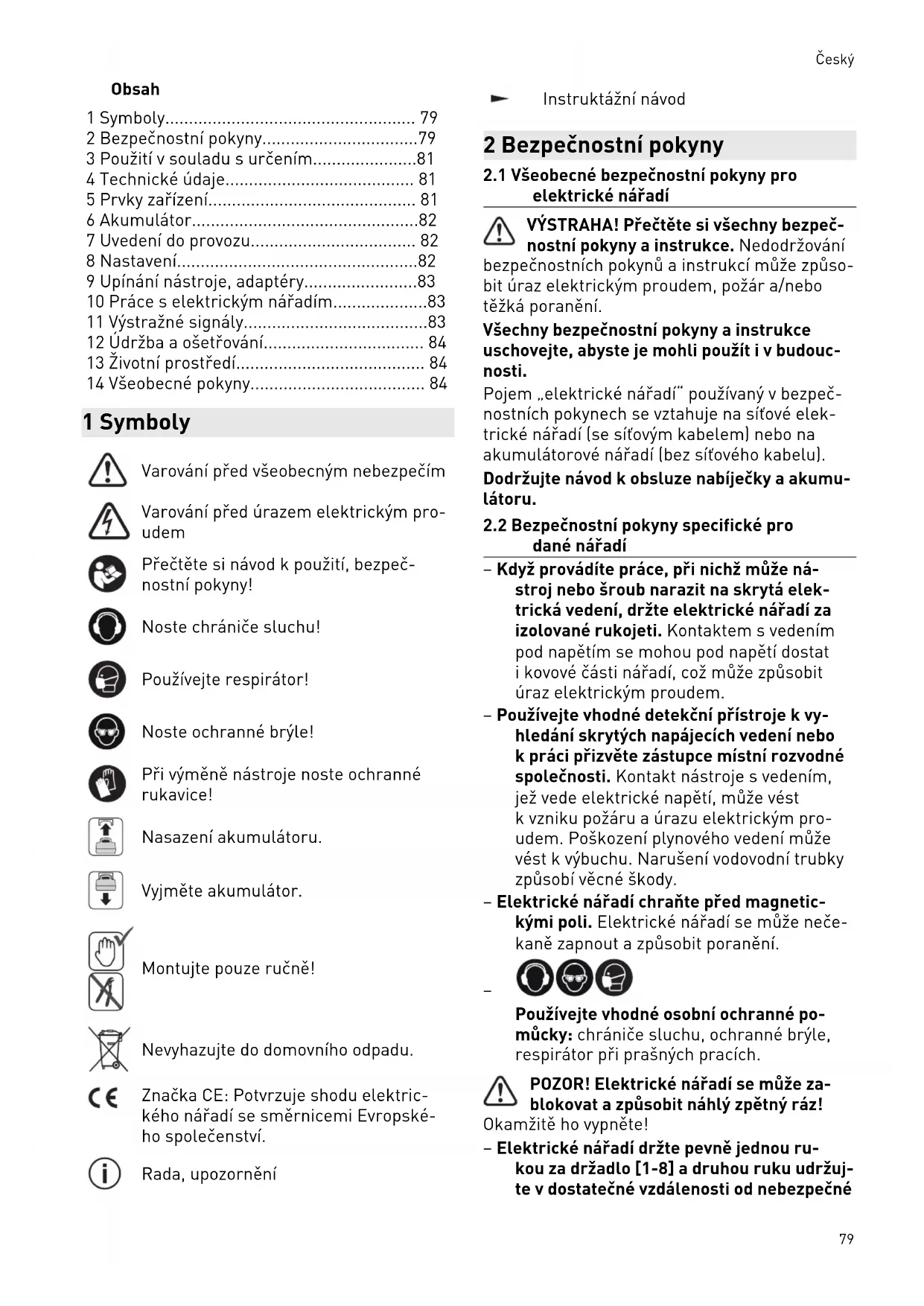

1 Symboly....79
2 Bezpečnostní pokyny....79
3 Použití v souladu s určením....81
4 Technické údaje.... 81
5 Prvky zařízení.... 81
6 Akumulátor....82
7 Uvedení do provozu.... 82
8 Nastavení....82
9 Upínání nástroje, adaptéry....83
10 Práce s elektrickým nářadím....83
11 Výstražné signály....83
12 Údržba a ošetřování.... 84
13 Životní prostředí.... 84
14 Všeobecné pokyny.... 84

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Používejte respirátor!

Noste ochranné brýle!

Při výměně nástroje noste ochranné rukavice!

Nasazení akumulátoru.

Vyjměte akumulátor.

Montujte pouze ručně!

Nevyhazujte do domovního odpadu.

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumulátoru.

2.2 Bezpečnostní pokyny specifické pro dané nářadí

• Když provádíte práce, při nichž může nástroj nebo šroub narazit na skrytá elektrická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.
• Používejte vhodné detekční přístroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.
  – Elektrické nářadí chraňte před magnetickými poli. Elektrické nářadí se může nečekaně zapnout a způsobit poranění.

Používejte vhodné osobní ochranné po- můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích.

POZOR! Elektrické nářadí se může zablokovat a způsobit náhlý zpětný ráz!

Okamžitě ho vypněte!

- Elektrické nářadí držte pevně jednou ru- kou za držadlo [1-8] a druhou ruku udržuj- te v dostatečné vzdálenosti od nebezpečné

oblasti. Při šroubování nastavte správné otáčky. Budte připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

– Elektrické nářadí nepoužívejte v dešti nebo ve vlhkém prostředí. Vlhkost v elektrickém nářadí může způsobit zkrat a požár.
- Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
- Zabraňte neúmyslnému zapnutí. Přenášení elektrického nářadí s prstem na hlavním vypínači může vést k úrazu. Když elektrické nářadí nepoužíváte, nastavte spínač pro zajištění při přepravě [1-7] do prostřední polohy.
- Ovládací prvky, jako např. vypínač, neupravujte nebo nezablokovávejte.
- K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumulátoru nepoužívejte žádné cizí nabíječky. Používání příslušenství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění.

- Varovaní před škodlivým světelným zářením. Nedívejte se delší dobu do světelného paprsku. Nemiřte světelný paprsek na jiné osoby nebo zvířata. Optické záření může poškodit zrak – [4].

• Při prašné práci používejte odsávání prachu.
  – Nepoužívejte nástroje a příslušenství, které nejsou výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jen samotná skutečnost, že lze příslušenství nebo nástroj upevnit na nářadí, nezaručuje bezpečné použití. Může se zvýšit nebezpečí poranění a opotřebení elektrického nářadí a zhoršit kvalita pracovních výsledků.
  – V závislosti na druhu a použití příslušenství může dojít k uvolňování částic, uvolnění nástroje a částí nástroje. Může dojít k zvýšení prašnosti a nečekaným pohybům. Používejte vhodné osobní ochranné pomůcky. Budťe připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

2.3 Bezpečnostní pokyny při používání dlouhých vrtáků

• V žádném případě nepracujte s vyššími otáčkami, než jsou maximálně přípustné otáčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobekem, a způsobit poranění.
• Začinejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění.
• Nevyvíjejte nadměrný tlak, vyvíjejte při- měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled- ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.4 Hodnoty emisí

Hodnoty zjištěné podle EN 62841 představují typicky:

Při práci vzniká hluk Poškození sluchu

▶ Používejte ochranu sluchu.

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Uvedené emitované hodnoty (vibrace, hlučnost)

• slouží k porovnání nářadí,
  – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
• vztahují se k hlavním druhům použití elektrického nářadí.

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.

Je nutné posoudit skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.

– pro vrtání do kovu, dřeva, plastu a podobných materiálů,
– pro zašroubovávání a utahování šroubů.
– pro použití s akumulátory Festool konstrukční řady BP stejné napěťové třídy.

Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel; spadá sem oškození a opotřebení vzniklé použitím ém průmyslovém provozu.

3 Použití v souladu s určením

Akušroubovák je vhodný

4 Technické údaje

Akušroubováky CXS 18, TXS 18
Napětí motoru 18 V		---
Volnoběžné otáčky* 1. stupeň		0 - 470 min ^-1
	2. stupeň	0 - 1600 min ^-1
Max. krouticí moment měkký šroubový spoj (dře-vo)		22 Nm
	tuhý šroubový spoj (kov) 40 Nm
Nastavitelný krouticí moment** 1. stupeň 1,1 - 8 Nm
Upínací rozsah sklíčidla 1,0 - 10 mm***
Průměr vrtání max. Dřevo 35 mm
Šroubování do smrkového dřeva do ∅ 6 mm
Upnutí nástroje ve vrtacím vřetenu		1/4 "
Hmotnost s vrtacím sklíčidlem a sponou na opasek, bez akučlánku.		1 kg

* Údaje ohledně otáček jsou s plně nabitým akumulátorem.
** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo).
*** Údaj se vztahuje na rozsah upnutí vrtacího sklíčidla v rozsahu dodávky. Lze používat také vrtací sklíčidla Festool 13 mm.

5 Prvky zařízení

[1-1] Tlačítka pro uvolnění akumulátoru

[1-2] Tlačítko ukazatele kapacity na aku- mulátoru

[1-3] Ukazatel kapacity

[1-4] LED světlo

[1-5] Vypínač

[1-6] Přepínač stupňů
[1-7] Přepínač pravého/levého chodu a blokování zapnutí / přepravní pojistka
[1-8] Držadlo
[1-9] Seřizovací kolečko pro krouticí moment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení
[1-10] Spona na opasek

[1-11] Zásobník bitů

[1-12] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návo- du k použití.

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné rozhraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů.

Nesprávný kontakt může způsobit přehřátí a poškození nářadí.

[2A]

Vyjměte akumulátor.

[2B]

Nasad'te akumulátor tak, aby zaskočil.

① Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

7 Uvedení do provozu

UPOZORNĚNÍ

Nebezpečí poranění

▶ Montáž provádějte pouze při vypnutém elektrickém nářadí!

7.1 Spona na pásek [1-10]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Pomocí šroubu ji lze namontovat vpravo nebo vlevo na elektrické nářadí [3].

7.2 Zapnutí/vypnutí [1-5]

Stisknutí = zapnutí, uvolnění = vypnutí

i Tlakem na vypínač lze plynule regulovat otáčky.

Pro zajištění vypínače uvedte spínač pro chod vpravo/vlevo [1-7] do středové polohy.

LED světlo [1-4] svítí při stisknutém vypínači [1-5], viz kapitolu 8.4.

8 Nastavení

UPOZORNĚNÍ

Nebezpečí poranění

▶ Nastavení provádějte pouze při vypnutém elektrickém nářadí!

8.1 Změna směru otáčení [1-7]

- Přepínač doleva = pravý chod - Přepínač doprava = levý chod

8.2 Změna stupně

Pomocí přepínače stupňů [1-6] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-9]

Šroubování

▶ Nastavte krouticí moment na seřizovacím kolečku [1-9].
Zkontrolujte krouticí moment pomocí zku-šebního šroubování do kousku stejného materiálu.
▶ Vždy zkontrolujte výsledek práce.

i Poloha 1 = nízký krouticí moment Poloha 13 = vysoký krouticí moment

i Jestliže teplota elektrického nářadí činí méně než 0 °C, může dojít k odchylkám vypínacích hodnot krouticího momentu. Ponechejte elektrické nářadí v chodu na volnoběh (seřizovací kolečko na symbolu vr-táku 🚗️) ukud se nezahřeje.

Akustický signál při dosažení nastaveného krouticího momentu, elektrické nářadí se vypne. Elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5].

Vrtání

Značka ukazuje na symbol vrtání 🚠️ MAXimální krouticí moment.

8.4 Nastavení osvětlení [1-9]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka [1-9].

Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku 🚠️D světlo [1-4] se zapne a vypne vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí.

Značka ukazuje na trvalé zapnutí osvětlení / maximální krouticí moment. Pro

trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne.

Značka ukazuje na trvalé vypnutí osvětlení / maximální krouticí moment. LED

osvětlení je trvale vypnuté.

8.5 Aplikace Festool Work\*

Pomocí aplikace Festool Work lze nakonfiguro vat elektrické nářadí.

① Spojení akumulátoru přes Bluetooth ^® , viz Návod k obsluze akumulátoru.

* Není k dispozici ve všech zemích.

9 Upínání nástroje, adaptéry

VAROVÁNÍ

Nebezpečí poranění

▶ Před prací na elektrickém nářadí z něj vyjměte akumulátor.

UPOZORNĚNÍ

Nebezpečí poranění o horký a ostrý nástroj

▶ Nepoužívejte tupé a vadné nástroje.
▶ Při manipulaci s nástrojem noste ochranné rukavice.

i Před prvním použitím: vrtací vřeteno po třete malým množstvím univerzálního tu ku.

9.1 Sklíčidlo CENTROTEC [5]

Rychlá výměna nástrojů se stopkou CENTRO TEC.

VÝSTRAHA! Nástroje CENTROTEC upínejte po uze do sklíčidla CENTROTEC.

Při výměně noste ochranné rukavice!

9.2 Sklíčidlo [6]

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm.

VÝSTRAHA! Nástroj upněte do sklíčidla vystře děně.

9.3 Úhlový nástavec [7]

Vrtání a šroubování v pravém úhlu k elektrické mu nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [8]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

10 Práce s elektrickým nářadím

VAROVÁNÍ

Nebezpečí poranění

▶ Elektrické nářadí nasazujte na šroub pouze vypnuté!
▶ Upevněte obrobek tak, aby se při práci ne mohl pohnout.
▶ Udržujte ruce mimo dosah použitého rotu jícího nástroje.

UPOZORNĚNÍ

Nebezpečí popálení

Upínání nástroje a nářadí se mohou během provozu velmi zahřát!

▶ Nechte je před zavěšením na sponu na páš sek vychladnout.

10.1 Zásobník bitů [1-11]

UPOZORNĚNÍ

Nebezpečí poranění kovovými třískami v zásobníku bitů.

Zásobník bitů pravidelně čistěte a odstraňujte třísky.

Magnetický, pro uložení bitů nebo držáků bitů.

11 Výstražné signály

Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne:

Akustický signál Příčina Opatření

Jednou pípne. Vybitý/nekompatibilní akumulátor. Nabijte/vyměňte akumulátor.

Elektrické nářadí je přetížené. Snižte zatížení elektrického nářadí.

Při stisknutí vypínače: Elektrické nářadí je přehřáté.

Po vychladnutí uved'te elektrické nářadí opět do provozu.

Akustický signál Příčina Opatření

Dvakrát pípne. Nastavený krouticí moment dosažen. -

Nepřetržitě pípá. Elektrické nářadí je vadné. Pro odstranění poruchy kontaktujte výrobce.

12 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor.
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.

13 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy.

Před likvidací je třeba ze starého zařízení vyjmout případné vybité staré baterie a staré akumulátory, které nejsou uzavřené ve starém nářadí, a dále žárovky, které lze ze starého zařízení vyjmout bez poškození. Staré baterie a akumulátory tak lze odevzdat k řádné recyklaci.

Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace o sběrných místech pro řádnou likvidaci najdete na www.festool.cz/recycling.

Informace k REACH: www.festool.cz/reach

14 Všeobecné pokyny

14.1 Bluetooth®

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

Spis treści
