MANUAL DE USUARIO KI200 KRESS

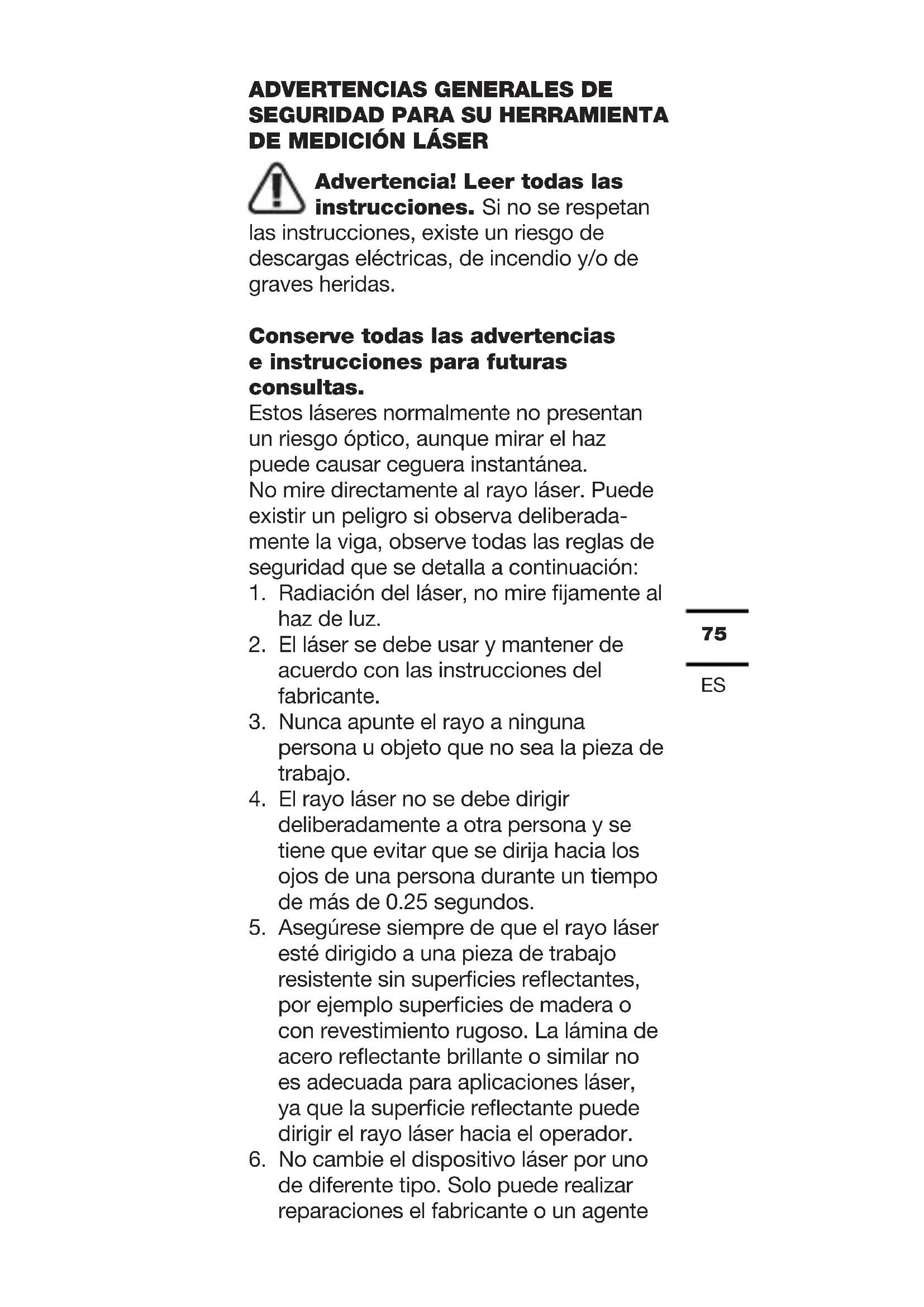

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA SU HERRAMIENTA

Advertencia! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas. Conserve todas las advertencias e instrucciones para futuras consultas. Estos láseres normalmente no presentan un riesgo óptico, aunque mirar el haz puede causar ceguera instantánea. No mire directamente al rayo láser. Puede existir un peligro si observa deliberada- mente la viga, observe todas las reglas de seguridad que se detalla a continuación:

1. Radiación del láser, no mire jamente al

2. El láser se debe usar y mantener de

acuerdo con las instrucciones del fabricante.

3. Nunca apunte el rayo a ninguna

persona u objeto que no sea la pieza de trabajo.

4. El rayo láser no se debe dirigir

deliberadamente a otra persona y se tiene que evitar que se dirija hacia los ojos de una persona durante un tiempo de más de 0.25 segundos.

5. Asegúrese siempre de que el rayo láser

esté dirigido a una pieza de trabajo resistente sin supercies reectantes, por ejemplo supercies de madera o con revestimiento rugoso. La lámina de acero reectante brillante o similar no es adecuada para aplicaciones láser, ya que la supercie reectante puede dirigir el rayo láser hacia el operador.

6. No cambie el dispositivo láser por uno

de diferente tipo. Solo puede realizar reparaciones el fabricante o un agente76

7. Precaución: El uso de controles o

ajustes distintos a los especicados en este documento puede provocar una exposición peligrosa a la radiación.

8. No use este producto en ambientes

inamables, explosivos, corrosivos o cerca de equipos médicos o aeronáuticos.

ADVERTENCIAS DE SEGURIDAD

1. Use el tipo recomendado de batería

seca, otros tipos de baterías pueden causar daños.

2. No exponga la batería a un entorno

que facilite su sobrecalentamiento, como la luz solar o el fuego, con el cual puede causar su exploión, provocando incendios o lesiones personales.

3. No cortocircuite ni desarme la batería,

ya que puede explotar, provocando incendios o lesiones personales.

4. La batería puede tener fugas si el

dispositivo no se usa correctamente. En caso de fuga de la batería, retire cuidadosamente el líquido con un paño. Una vez que entre en contacto con el líquido de la batería, lávese con agua corriente inmediatamente y busque ayuda médica de inmediato si el líquido salpica los ojos.

5. No cargue las baterías que no se

6. Mantenga la batería fuera del alcance

de los niños debido al riesgo de ingestión.

7. Los niños no pueden usar la

herramienta, ya que no es un juguete.

8. Retire las baterías para evitar fugas

si no tiene la intención de utilizar la herramienta durante mucho tiempo.77

SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones

NO CONSERVAR EN VIGA

Advertencia Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el esta- blecimiento para saber cómo reciclar estos productos.

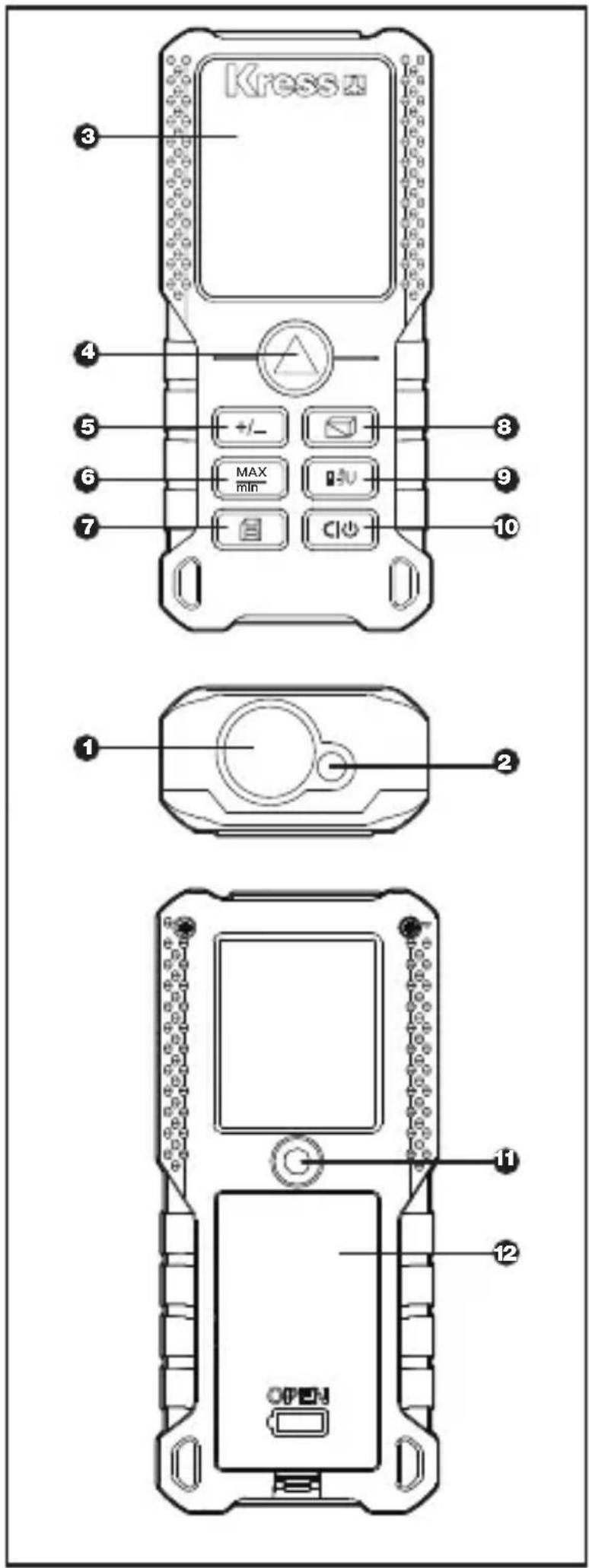

LISTA DE COMPONENTES

ABERTURA DE SALIDA DEL

PANTALLA DE VISUALIZACIÓN

4. BOTÓN DE MEDICIÓN

DE MEDICIÓN INDIRECTA

9. REFERENCIA / UNIDAD

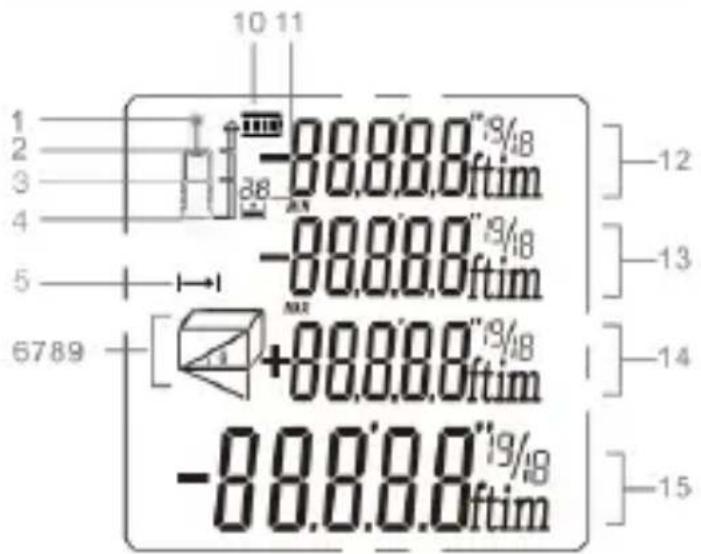

PANTALLA DE VISUALIZACIÓN

INDICACIÓN DEL MODO DE

Precisión de la medición ±1.5 mm, ±0.4° Unidad de medida M/ft/in/ft + in Nivel del láser Classe 2 Tipo de láser 630-670nm，＜1mW Medida individual √81

Medida continua √ Medición de área y del volumen

Medición del teorema de Pitágoras

Adición y sustracción √ Medida máxima y mínima

Pantalla de cuatro líneas

Vibrador √ Histórico del registro de medición 20 juegos Botón Botón de goma suave Temperatura funcional 0℃ ~ 40℃ Temperatura de alma- cenamiento -10℃ ~ 60℃ Selección de la batería AAA2 X 1.5V Apagado automático del láser 30 segundos Apagado automático del instrumento. 3 minutos Largo × ancho × alto (mm) 120*48*27 Peso (gramos) 120

1. El rango de medición se basa en la

referencia trasera predeterminada

2. El rango de medición se reducirá

cuando se use en condiciones desfa- vorables (como luz ambiental exterior o excesiva, supercie de medición poco reectante, supercie gruesa o diferencia de temperatura excesiva), lo que también puede provocar una gran desviación.82

Instrucciones operativas Operación inicial y su conguración

1. ENCENDIEDO Y APAGANDO

Mantenga presionado para encend- er / apagar el instrumento. El instrumento se apaga automáticamente después de tres minutos de inactividad.

2. Botón de medición

Presione brevemente para encender el láser y luego presione nuevamente para activar la medición individual.

3. Botón para Volver / Borrar

Presione brevemente para de- shacer la última acción o borrar el valor medido.

4. Establecer referencias para la medición

La conguración de referencia predetermi- nada se hace desde la parte posterior del instrumento. Presione para cambiar el punto de referencia a la referencia fron- tal o a la referencia trípodal. Presiónelo nuevamente para alternar entre la parte delantera, media y trasera.

• El punto de referencia se establecerá por defecto cada vez que se reinicie.

5. Ajuste de la unidad

Mantenga presionado para cambiar la unidad de distancia entre m, ft, in y ft + in. La unidad de medición cambiará automáticamente a “m” después de reiniciarse.83

1. Medida de distancia continua

Presione para activar el láser y luego presione nuevamente para activar la medición individual. El láser se apaga después de completar la medición y el valor medido se muestra inmediatamente. Nota: Después del encendido, el instrumento ingresa al modo de medición individual por defecto. Después de seleccionar la posición de medición, presione ; En otros modos de medición, presione para volver a la medición individual.

2. Medida continua (Max / Min)

Presione el botón para activar la medición continua. El símbolo de medición continua se muestra en la pantalla. Al mismo tiempo, las distancias máximas y mínimas medidas se muestran en la pantalla. Los usuarios pueden presionar o para detener la función.

• Esta función se detendrá automáticamente después de 5 minutos de inactividad. min. max.

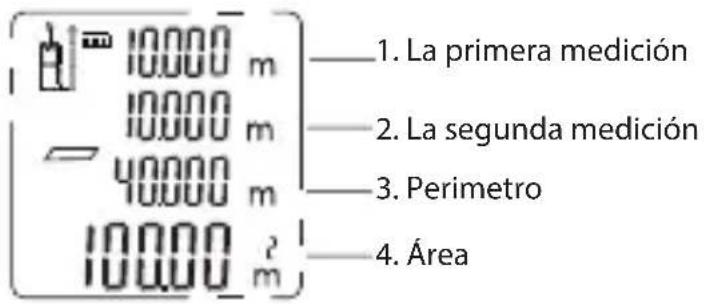

3. Medición del área

Presione una vez, el símbolo aparece en la pantalla. Presione para tomar la primera medición de distancia (por ejemplo, longitud). Presione nuevamente para tomar la segunda medición de distancia (por ejemplo, ancho). Después de la segunda medición, los resultados del área / perímetro se muestran en la pantalla principal.84

1. La primera medición

2. La segunda medición

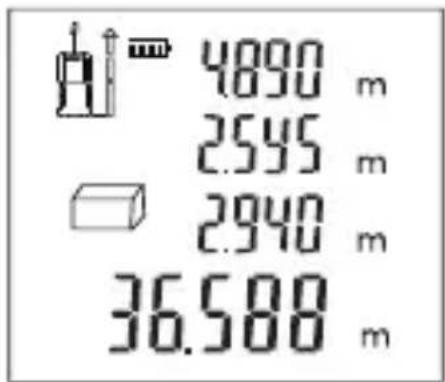

4. Medida del volumen

Presione dos veces, y el símbolo aparecerá en la pantalla. Presione para tomar la primera medición de distancia (por ejemplo, longitud). Presione nuevamente para tomar la segunda medición de distancia (por ejemplo, ancho) y presione para tomar la tercera medición de distancia (por ejemplo, altura). Después de tres mediciones, el resultado del volumen se muestra automáticamente en la línea del resumen.

El instrumento puede calcular la distancia usando el teorema de Pitágoras. Esta función le permite medir distancias para ubicaciones inaccesibles. Nota:

1. Todos los puntos a medir deben estar

en el mismo plano horizontal o vertical. Para obtener resultados de medición más precisos, se recomienda usar un trípode para rotar el instrumento en el mismo eje para la medición (por ejemplo, la esquina del instrumento está completamente85

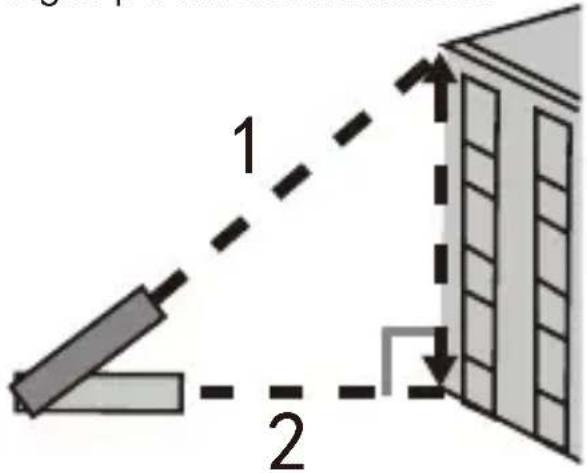

desenrollada contra la pared para la medición). Medida indirecta: Método pitagórico de dos puntos Como se muestra en la gura a continuación, mida la altura o el ancho de un edicio, o cuando una altura necesita ser determinada por dos distancias, se puede lograr por medición indirecta.

Presione 3 veces, y el símbolo aparecerá en la pantalla. Realice la primera medición haciendo referencia al lado parpadeante (como se muestra en la gura anterior, apuntando al punto superior), y el valor medido se mostrará como valor 2; mantenga el nivel del instrumento que realiza la medición horizontal por defecto; tome la segunda medición haciendo referencia en el lado parpadeante (como se muestra en la gura anterior, apuntando al punto inferior), y el valor medido se mostrará como valor 3. La altura calculada se muestra en la línea de resumen.

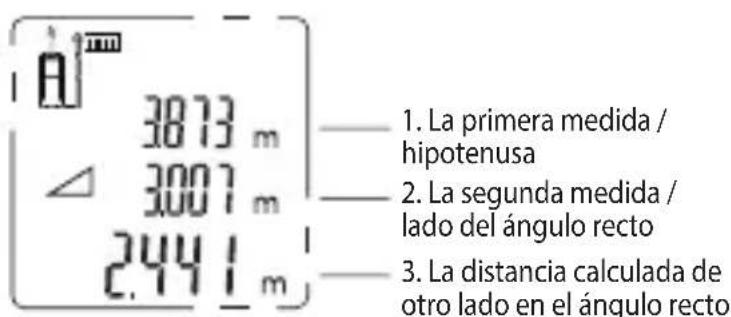

1. La primera medida /

2. La segunda medida /

lado del ángulo recto

3. La distancia calculada de

otro lado en el ángulo recto86

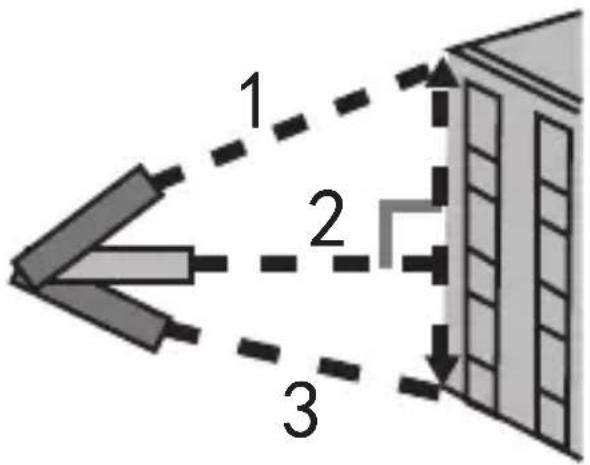

Medida indirecta: Método pitagórico de tres puntos Como se muestra en la gura a continuación, mida la altura o el ancho de un edicio, o cuando una altura necesita ser determinada por tres distancias, puede lograrse utilizando el método de Pitágoras de medición indirecta de tres puntos.

Presione 4 veces, y el símbolo aparecerá en la pantalla. Realice la primera medición haciendo referencia al lado parpadeante (como se muestra en la gura anterior, apuntando al punto superior), y el valor medido se mostrará como valor 1; mantenga el nivel del instrumento que realiza la medición horizontal por defecto; tome la segunda medida haciendo referencia al lado parpadeante (como se muestra en la gura anterior, apuntando al punto vertical medio), y el valor medido se mostrará como valor 2; luego realice la tercera medición (apuntando al punto inferior), y el valor medido se mostrará como valor 3. El resultado de la distancia calculada se mostrará en la línea de resumen.

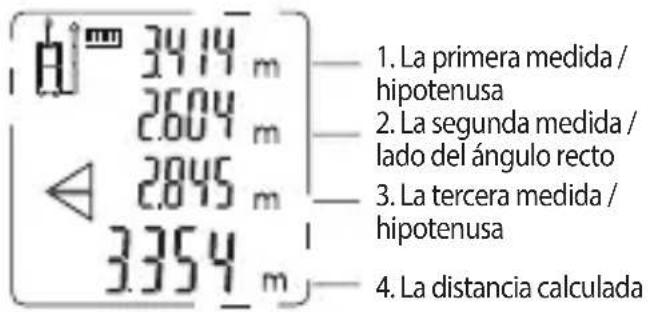

1. La primera medida /

3. La tercera medida /

4. La distancia calculada

2. La segunda medida /

lado del ángulo recto87

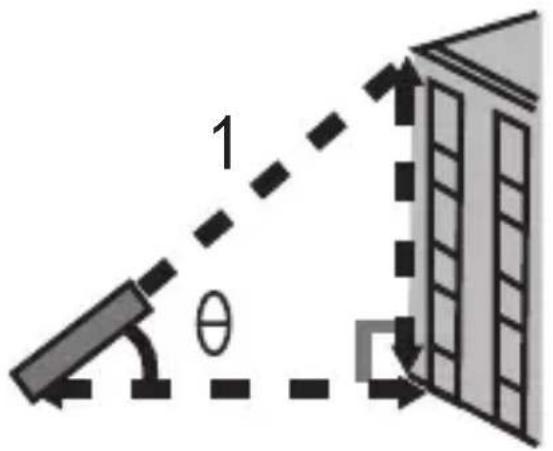

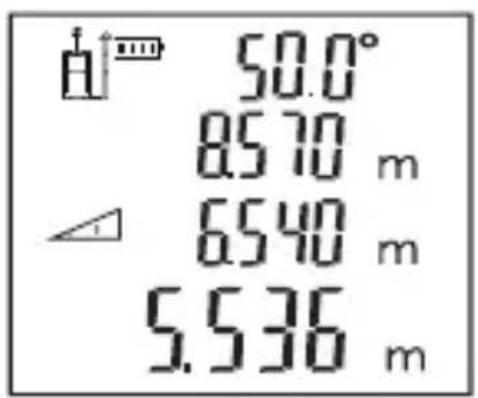

El instrumento también puede calcular la distancia utilizando la medición del ángulo y el teorema de Pitágoras. Esta función le permite medir distancias para ubicaciones inaccesibles. Nota:

1. Todos los puntos a medir deben estar

en el mismo plano vertical. (El sensor de ángulo solo puede medir el ángulo de la línea vertical)

2. Para obtener resultados de medición más

precisos, se recomienda utilizar un trípode para rotar el instrumento en el mismo eje para la medición. El ángulo entre el instrumento y el plano horizontal se muestra en la pantalla en tiempo real. Medida indirecta: horizontal automático Presione cinco veces seguidas, y en una vez, el símbolo horizontal automático aparecerá en la pantalla. Como se muestra en la gura, presione para medir la longitud del borde biselado 1. El ángulo, la distancia de bisel, la distancia vertical y la distancia horizontal se mostrarán en la pantalla.

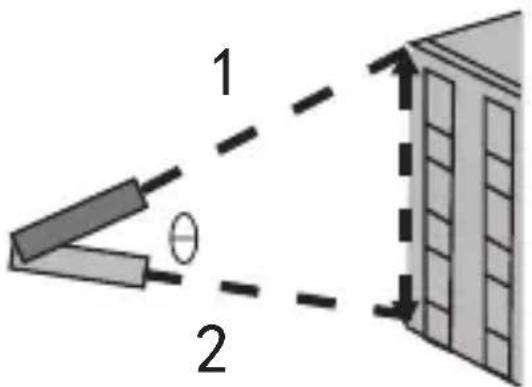

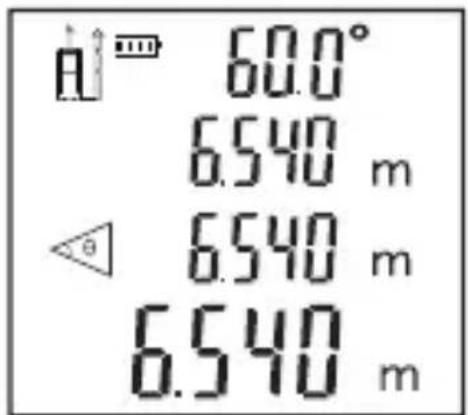

Medición indirecta: vertical automático Presione seis veces seguidas, y en una vez, el símbolo vertical automático aparecerá en la pantalla. Como se muestra en la gura: Presione el botón para medir la distancia del primer lado; luego presione nuevamente para medir la distancia del segundo lado; después de ésto, el ángulo, la distancia al primer y segundo lado y los resultados automáticos de distancia vertical se mostrarán en la pantalla en secuencia.

Adición: presione brevemente

Sustracción: mantenga presionado

Distancia de adición / sustracción: Primero realice una medición, luego presione , y el símbolo de adición / sustracción aparecerá en la pantalla y parpadeará continuamente. Tome la segunda medición, el segundo valor de distancia se agregará / restará automáticamente de la primera. El resultado se mostrará en la línea del89

resumen. Área / volumen adición / sustracción Durante la medición del área / volumen, presione el botón , y el instrumento continuará midiendo la siguiente distancia / área / volumen, y agregará el valor / resta del valor medido actual. Mida primero un área / volumen, presionando el botón , y el valor del área / volumen aparecerá en la pantalla como un nal agregado. El signo más o menos también aparecerá en la pantalla y parpadeará continuamente. Mida el segundo área / volumen, luego el área / volumen aparecerá en la pantalla como otro agregado que se agregará / restará del primer agregado. El resultado se mostrará en la línea del resumen. Todas las funciones de adición / sustracción se pueden operar repetidamente según sea necesario.

6. Memoria historica

Ver: Presione el botón en una la, los últimos 20 valores medidos / calculados se mostrarán en orden inverso. Solución de problemas Todos los errores o fallos se mostrarán como códigos. La siguiente tabla explica el signicado de los códigos y sus soluciones. Có- digo Razón Solución 204 Error de cálculo Consulte el manual del usuario, repita los procedimientos.

Baja capacidad de la batería Reemplace la batería90

Temperatura muy alta Deje que el instrumento se enfríe a la temperatura de funcionamiento a 0℃ ~ 40℃

temperatura muy baja Calentar el instrumento a la temperatura de funcionamiento.

La luz recibida es demasiado débil o el tiempo de medición es demasiado largo Use la placa objetivo o cambie a una buena supercie reectante.

Señal recibida demasiado fuerte El objetivo es demasiado reectante, la placa objetivo del usuario no debe apuntar a un objetivo con un brillo excesivo.

Fuera del rango de medida Seleccione la distancia de medición dentro del rango de medición.91

Fallo del hardware Encienda / apague el instrumento varias veces, si el símbolo sigue apareciendo, póngase en contacto con su distribuidor para obtener ayuda. Mantenimiento

1. El instrumento solo puede ser reparado

por personal de servicio autorizado.

2. Retire la batería del instrumento y

guárdela según sea necesario si no se va a utilizarlo durante un período prolongado de tiempo.

3. Utilice solo piezas de repuesto y

accesorios recomendados por el fabricante.

4. Mantenga el instrumento seco, limpio y

sin grasa. Use un paño limpio cuando haga la limpieza, y no use detergente, gasolina o aceite para limpiar. Precauciones

1. El funcionamiento en un entorno

desfavorable (como la luz exterior o ambiental, o que la supercie de medición sea débil por reejos, la supercie es demasiado rugosa, etc.) puede provocar grandes errores en la medición.

2. Cuando el instrumento no esté en uso,

guárdelo en un lugar fuera del alcance de los niños.

3. Evite usar este producto durante mucho

tiempo en ambientes húmedos, polvorientos u otros ambientes hostiles.

4. Las supercies altamente reectantes

pueden sesgar el rayo láser y causar errores.92

5. Puede causar errores al pasar o medir

directamente líquido de color claro (como agua), vidrio transparente, espuma de poliestireno u otros materiales similares translúcidos y de baja densidad.

DECLARACIÓN DE CONFORMIDAD

Los que reciben, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Declaran que el producto Descripcónherramienta de medición por láser Modelo KI200 KI201 KI202 Función midiendo la distancia Cumplir con las siguientes instrucciones, 2014/30/EU, 2011/65/ EU&(EU)2015/863 Las normas se ajustan a EN 61010-1, EN 60825-1, EN

61326-1, EN 50689, EN IEC 63000

2023/06/27 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certicación. Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China93
