Tipo de producto	Radio marina con receptor Bluetooth, USB, SiriusXM y sintonizador FM/AM/Weather Band
Marca y modelo	JVC KD-MR305BTS
Dimensiones del panel (Ancho × Alto)	15 × 106 mm
Dimensiones de la caja (Ancho × Alto × Profundidad)	∅77 × ∅77 × 74 mm
Peso	0,9 kg
Alimentación	Batería del coche 12 V CC (masa negativa)
Potencia máxima	34 W × 4 (@ 4 Ω, pico) / 50 W × 4 (@ 2 Ω, pico)
Potencia RMS (1% THD)	19 W × 4 (@ 4 Ω) / 28 W × 4 (@ 2 Ω)
Impedancia de altavoz	2 – 8 Ω
Pantalla	Pantalla TFT color de 2,7 pulgadas, retroiluminación LED
Conectividad Bluetooth	Bluetooth 5.0, perfiles A2DP y AVRCP 1.5, códecs SBC y AAC
Puerto USB	USB 2.0, 5 V / 1,5 A, compatible con almacenamiento masivo (FAT16/32/exFAT), hasta 32 GB, 999 archivos y 255 carpetas
Formatos de audio compatibles	MP3, WMA, FLAC, AAC (sin DRM)
Entrada auxiliar (AUX)	Mini jack de 3,5 mm (mediante adaptador RCA)
Receptor satelital	SiriusXM Ready (requiere sintonizador opcional)
Sintonizador FM	87,5 – 108 MHz (paso 50 kHz) o 87,9 – 107,9 MHz (paso 200 kHz) según región
Sintonizador AM	531 – 1 701 kHz (paso 9 o 10 kHz según región)
Banda meteorológica (WB)	162,400 – 162,550 MHz (paso 25 kHz)
Ecualizador gráfico	13 bandas (62,5 Hz – 16 kHz), ganancia –9 a +9 dB, preajustes y modo usuario
Funciones adicionales	Control parental SiriusXM, visualización de voltaje, ajuste de colores de iluminación, modo atenuador
Salidas de preamplificador	Delanteras, traseras, subwoofer (2 V / 10 kΩ)
Índice de protección	IP66 (frontal) / IP X4 (cuerpo)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes ni objetos punzantes
Seguridad	Usar solo fusibles del mismo amperaje; se recomienda instalación profesional; no obstruir la ventilación
Piezas de repuesto y reparabilidad	Control remoto RM-RK62M opcional; sintonizador SiriusXM; cables y accesorios disponibles a través del distribuidor JVC

Preguntas frecuentes - KD-MR305BTS JVC

¿Cómo emparejar un teléfono inteligente Bluetooth con la radio del auto JVC KD-MR305BTS?

Active Bluetooth en su teléfono inteligente. Busque dispositivos disponibles y seleccione KD-MR305BTS. Si se solicita un código PIN, ingrese 0000. La función SSP (Secure Simple Pairing) permite un emparejamiento sencillo.

¿Cómo conectar un dispositivo USB?

Conecte el dispositivo USB mediante un cable USB (vendido por separado) al puerto USB de la radio. El dispositivo admite memorias USB de hasta 32 GB y formatos FAT16/32/exFAT. Asegúrese de que el cable no interfiera con la conducción.

¿Cómo escuchar la radio satelital SiriusXM?

Debe conectar un sintonizador SiriusXM Connect (opcional) y configurar la entrada AUX como SiriusXM en los ajustes generales. Luego, suscríbase y active el servicio llamando al 1-866-635-2349 (EE.UU.) o a través del sitio siriusxm.ca (Canadá).

¿Qué hacer si la radio del auto no emite sonido?

Verifique que el volumen no esté al mínimo o en modo silencio (MUTE). Revise las conexiones de los altavoces y los cables de alimentación. Si el problema persiste, reinicie el dispositivo mediante los ajustes generales (Factory Reset).

¿Cómo ajustar el ecualizador de sonido?

Mantenga presionado <♂> para acceder a los ajustes. Seleccione Ajustes de audio, luego Ecualizador gráfico. Puede elegir un preajuste (Plano, Rock, Pop, etc.) o crear un ajuste de usuario en 13 bandas de 62,5 Hz a 16 kHz.

El iPhone conectado no reproduce la música correctamente, ¿qué hacer?

Desconecte y vuelva a conectar el iPhone. Asegúrese de que el cable Lightning-USB esté en buen estado. Actualice el software del iPhone y reinícielo si es necesario. En los ajustes del iPhone, desactive el ecualizador y VoiceOver.

¿Cómo bloquear canales SiriusXM con el control parental?

En el menú de funciones SiriusXM, seleccione Control parent. e ingrese el código parental predeterminado 1111. Elija Bloquear canales, luego seleccione los canales a bloquear. El código se puede modificar más adelante.

Las estaciones de radio no se guardan, ¿cómo hacer?

Sintonice la estación deseada, luego presione <☀> para abrir el menú de funciones. Seleccione Añadir presintonías y gire la perilla de volumen para elegir una ubicación de presintonía. Confirme presionando la perilla.

La radio muestra 'Check Antenna' en SiriusXM, ¿qué significa este mensaje?

Este mensaje indica un problema con la antena SiriusXM. Verifique que la antena esté correctamente conectada al sintonizador, que no esté doblada o rota, y que esté montada en el exterior del vehículo con vista despejada al cielo.

¿Cómo limpiar la radio del auto sin dañarla?

Use un paño suave y seco (como un paño de silicona) para limpiar el panel frontal. Para suciedad difícil, humedezca ligeramente el paño con un limpiador neutro, luego seque con un paño seco. Nunca use disolventes, alcohol ni objetos punzantes.

MANUAL DE USUARIO KD-MR305BTS JVC

MANUAL DE INSTRUCCIONES

JVCKENWOOD Corporation

• Información actualizada (el Manual de instrucciones más reciente, etc.) está disponible en https://www.jvc.net/cs/car/.
• Información actualizada (el Manual de instrucciones más reciente, etc.) está disponible en https://www.jvc.net/cs/car/.
• La información actualizada (el Manual de instrucciones más actualizado, etc.) está disponible desde https://www.jvc.net/cs/car/.

Hecho para

iPhone

Bluetooth®

((SiriusXm))

LISTO

Contenido

Antes del uso 2

■ Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos al final de la vida útil deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano.

Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Para cumplimiento de la IFT:

La operación de este equipo está sujeta a las siguientes dos condiciones:

(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano.

Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Para cumplimiento de la IFT:

La operación de este equipo está sujeta a las siguientes dos condiciones:

(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Antes de la utilización 42

Cómo leer este manual 42

Precauciones 42

Inicio 43

Configuración de los ajustes generales ....43

Conceptos básicos....44

Funciones habituales 44

Seleccionar una fuente 44

USB 45

Preparativos 45

Operaciones de reproducción....45

Ajustes de las funciones 45

iPhone....46

Preparativos....46

Operaciones de reproducción....46

Ajustes de las funciones 46

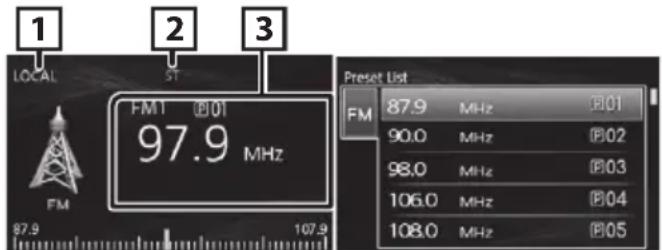

Sintonizador....47

Funcionamiento básico del sintonizador 47

Ajustes de las funciones 47

SiriusXM® 48

Activación de la suscripción....48

NOTA 48

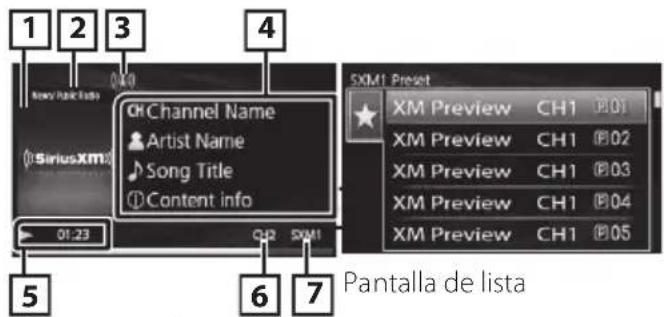

Funcionamiento básico de SiriusXM® 48

Ajustes de las funciones 49

Control parental 49

Restablecimiento de los valores predeterminados....50

Componentes externos....50

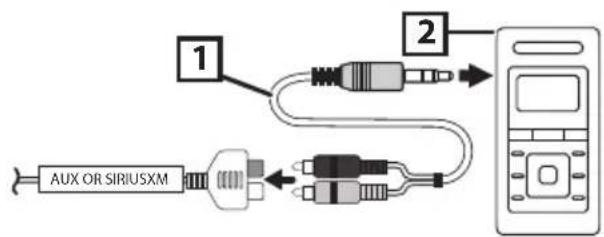

Uso de reproductores de audio externos....50

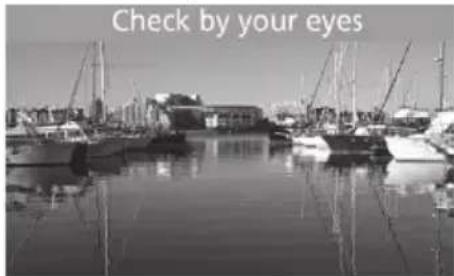

Cámara 50

Teléfono inteligente con Bluetooth® .....51

Registre su teléfono inteligente en la unidad .....51

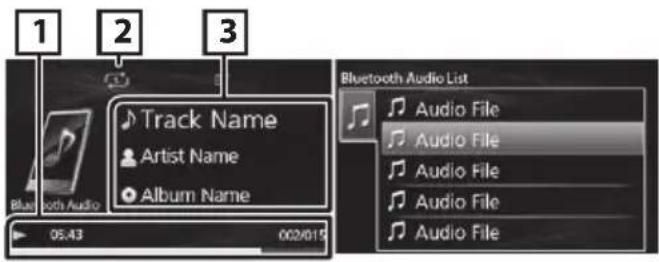

Reproducir dispositivos de audio Bluetooth....51

Ajustes de las funciones ....51

Configuración....52

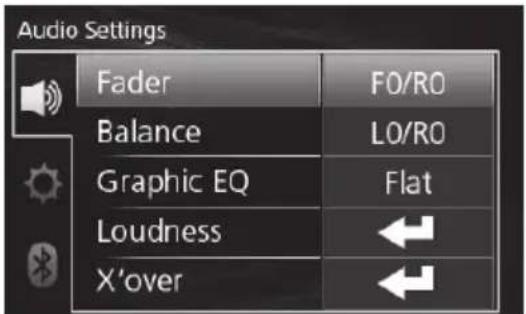

Ajustes....52

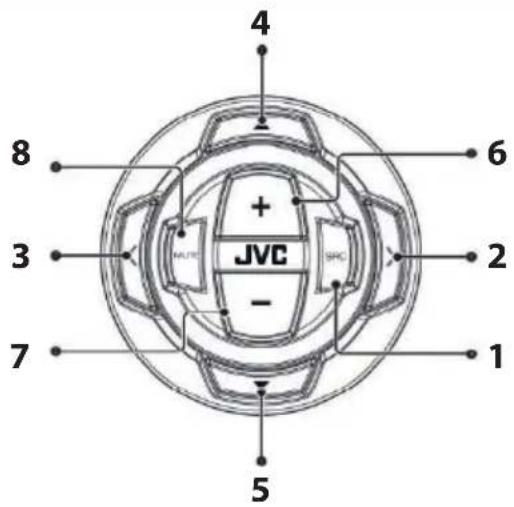

Mando a distancia ....53

Funciones de los botones del mando a distancia 53

Instalación ....54

Antes de la instalación ....54

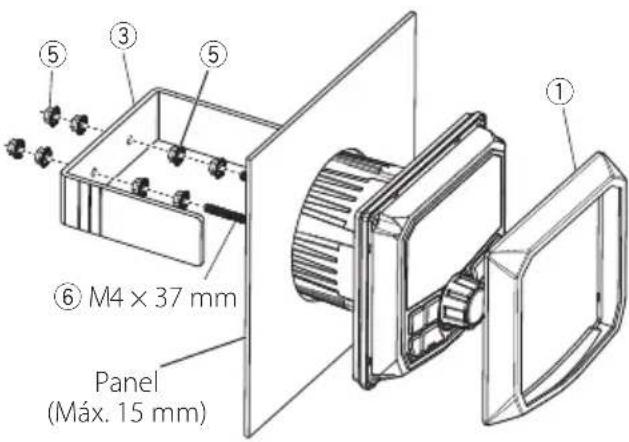

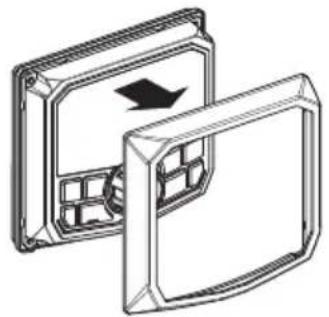

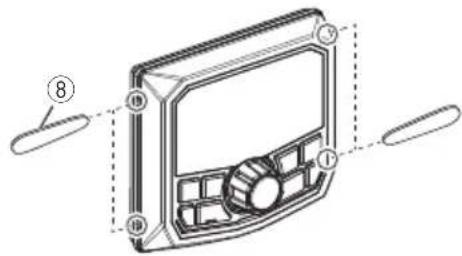

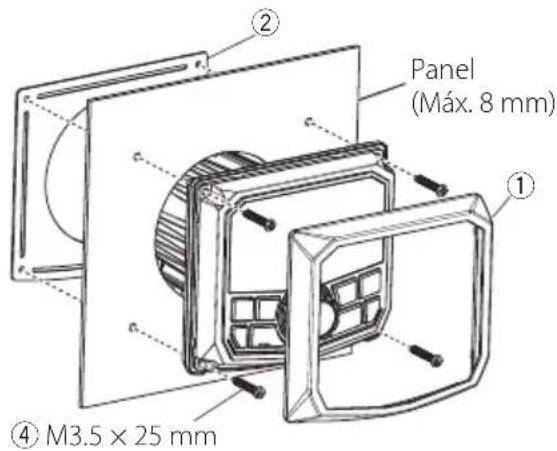

Instalación de la unidad 55

Acerca de esta unidad ....57

Mantenimiento....57

Más información 57

Resolución de problemas....57

Especificaciones 59

Derechos de autor....60

Antes de la utilización

Cómo leer este manual

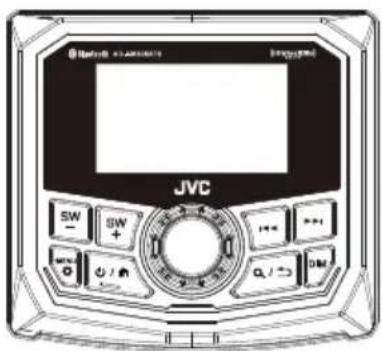

- Los paneles que se incluyen en este manual son ejemplos utilizados para ofrecer explicaciones de las distintas operaciones. Por esta razón, pueden diferir de los paneles que se visualizan en realidad.

- En los procedimientos operativos, las llaves indican el elemento que debe emplear.

[ ]: Indica el menú o los elementos seleccionados.

<>: indica el nombre de los botones del panel.

El símbolo en el producto indica que hay importantes instrucciones de funcionamiento y mantenimiento en este manual. Asegúrese de leer atentamente las instrucciones de este manual.

Precauciones

ADVERTENCIA

Para evitar lesiones o incendios, tome las precauciones siguientes:

• Para evitar un cortocircuito, nunca coloque ni deje objetos metálicos (como monedas o herramientas metálicas) dentro de la unidad.
• No mire fijamente la pantalla de la unidad mientras está conduciendo durante un periodo prolongado de tiempo.
• Si tiene problemas durante la instalación, consulte con su distribuidor JVC.

Precauciones para el uso de esta unidad

• Cuando compre accesorios opcionales, pregunte a su distribuidor JVC si dichos accesorios son compatibles con su modelo y en su región.
• Puede elegir un idioma para mostrar los menús, las etiquetas de los archivos de audio, etc. Configuración de los ajustes generales (P.43)
• La función Radio Data System o Radio Broadcast Data System no funcionará en lugares donde no existan emisoras compatibles con este servicio.

Cómo proteger el monitor

- Para proteger el monitor de posibles daños, no lo utilice con un bolígrafo con punta de bola o una herramienta similar con una punta afilada.

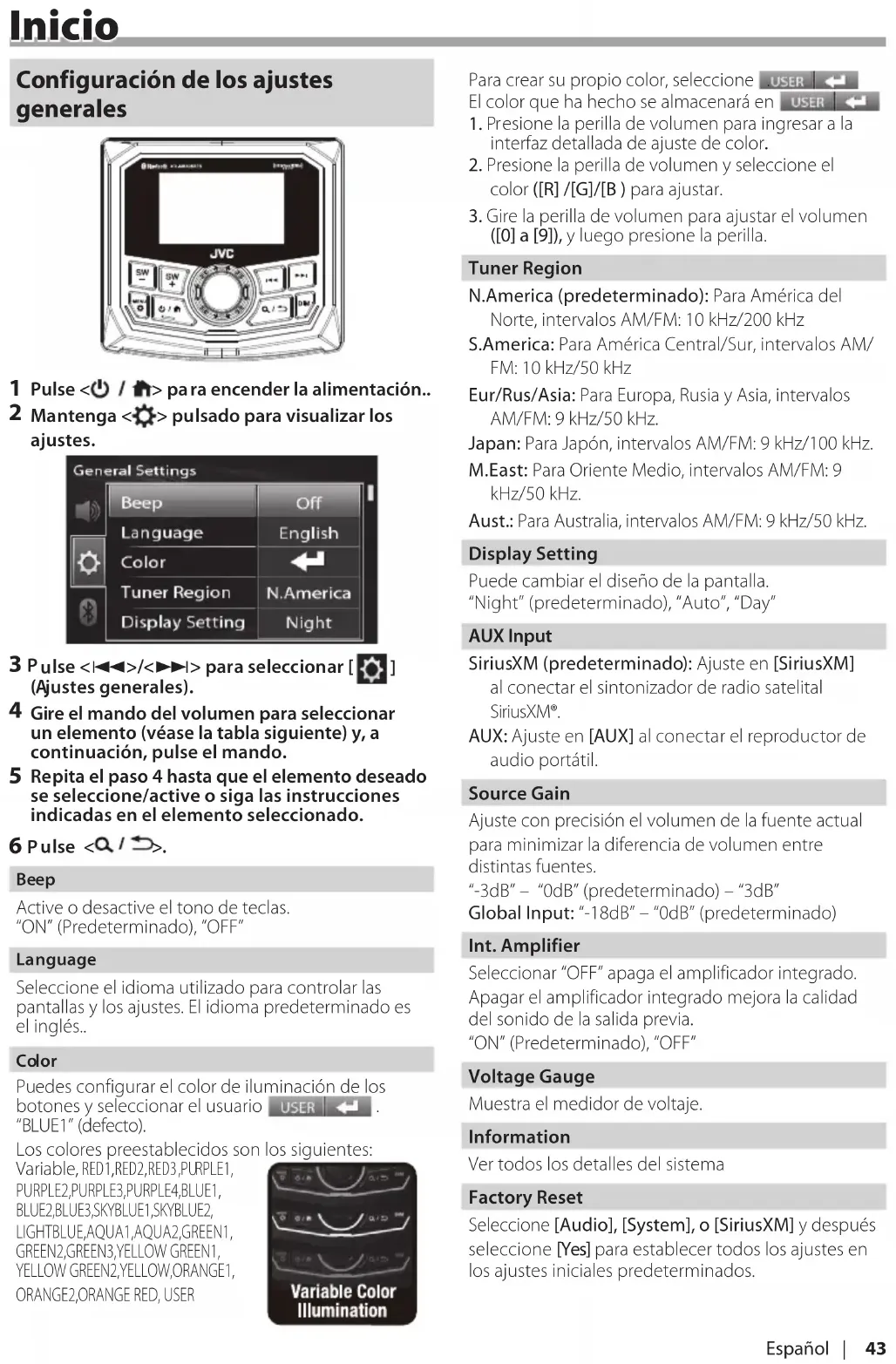

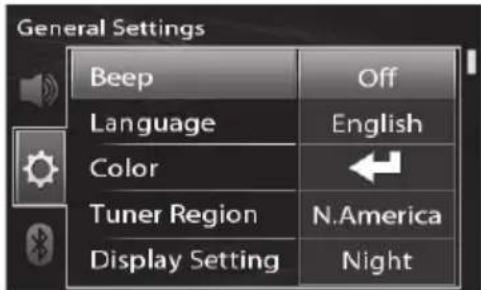

Configuración de los ajustes generales

1 Pulse </> para encender la alimentación. 2 Mantenga <☀> pulsado para visualizar los ajustes.

3 Pulse <|◀◀>/<▶▶|> para seleccionar [icon] (Ajustes generales). 4 Gire el mando del volumen para seleccionar un elemento (véase la tabla siguiente) y, a continuación, pulse el mando. 5 Repita el paso 4 hasta que el elemento deseado se seleccione/active o siga las instrucciones indicadas en el elemento seleccionado. 6 Pulse .

Beep

Active o desactive el tono de teclas. "ON" (Predeterminado), "OFF"

Language

Seleccione el idioma utilizado para controlar las pantallas y los ajustes. El idioma predeterminado es el inglés.

Color

Puede configurar el color de iluminación de los botones y seleccionar el usuario USER ← . "BLUE1" (defecto).

Los colores preestablecidos son los siguientes:

Variable, RED1, RED2, RED3, PURPLE1, PURPLE2, PURPLE3, PURPLE4, BLUE1, BLUE2, BLUE3, SKYBLUE1, SKYBLUE2, LIGHTBLUE, AQUA1, AQUA2, GREEN1, GREEN2, GREEN3, YELLOW GREEN1, YELLOW GREEN2, YELLOW, ORANGE1, ORANGE2, ORANGE RED, USER

Para crear su propio color, seleccione El color que ha hecho se almacenará

1. Presione la perilla de volumen para ingresar a la interfaz detallada de ajuste de color.
2. Presione la perilla de volumen y seleccione el color ([R] /[G]/[B) para ajustar.
3. Gire la perilla de volumen para ajustar el volumen ([0] a [9]), y luego presione la perilla.

Tuner Region

N.America (predeterminado): Para América del Norte, intervalos AM/FM: 10 kHz/200 kHz

S.America: Para América Central/Sur, intervalos AM/FM: 10 kHz/50 kHz

Eur/Rus/Asia: Para Europa, Rusia y Asia, intervalos AM/FM: 9 kHz/50 kHz.

Japan: Para Japón, intervalos AM/FM: 9 kHz/100 kHz.

M.East: Para Oriente Medio, intervalos AM/FM: 9 kHz/50 kHz.

Aust.: Para Australia, intervalos AM/FM: 9 kHz/50 kHz.

Display Setting

Puede cambiar el diseño de la pantalla. "Night" (predeterminado), "Auto", "Day"

AUX Input

SiriusXM (predeterminado): Ajuste en [SiriusXM] al conectar el sintonizador de radio satelital SiriusXM®.

AUX: Ajuste en [AUX] al conectar el reproductor de audio portátil.

Ganancia de fuente

Ajuste con precisión el volumen de la fuente actual para minimizar la diferencia de volumen entre distintas fuentes.

Seleccionar "OFF" apaga el amplificador integrado. Apagar el amplificador integrado mejora la calidad del sonido de la salida previa.

Muestra el medidor de voltaje.

Información

Ver todos los detalles del sistema

Restablecimiento de fábrica

Seleccione [Audio], [System] o [SiriusXM] y después seleccione [Yes] para establecer todos los ajustes en los ajustes iniciales predeterminados.

Conceptos básicos

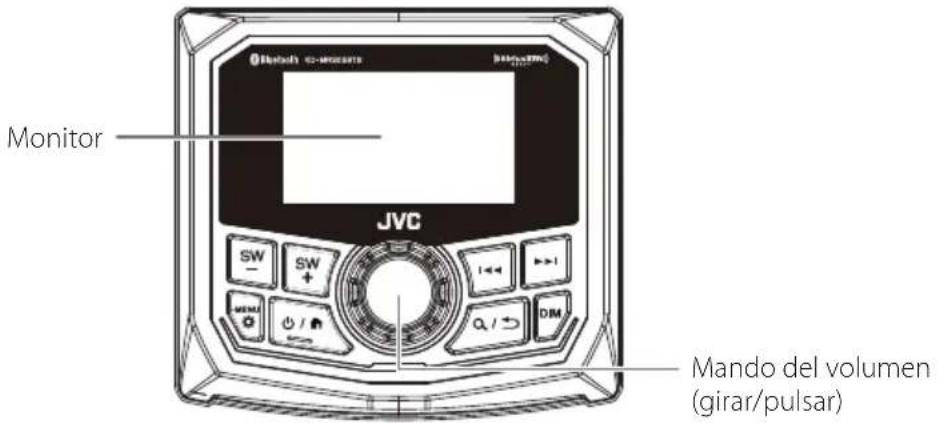

Funciones habituales

Encendido

1 Pulse <⏻ / ⏰>.

Apagado

1 Mantener pulsado.

uso del volumen

1 Gire el mando del volumen.

Beneficia el sonido o reproduce/pausa

1 Pulse el mando del volumen.

Sintonizador/AUX

Aparece cuando la función de silenciamiento está activa.

Para restaurar el sonido, pulse de nuevo o ajuste el volumen.

USB/Phone/SiriusXM

Inicia la reproducción o hace una pausa.

Para hacer funcionar el modo de atenuación

1 Pulse el botón.

Atenuador, apagado

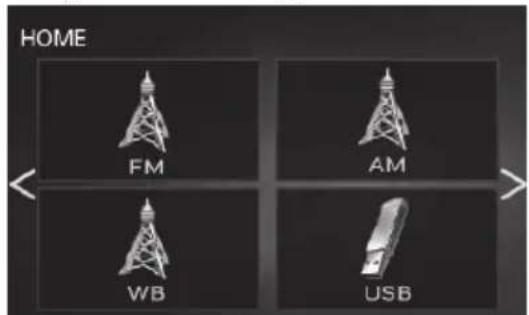

Seleccionar una fuente

1 Pulse <💡 / 🔒> para visualizar la pantalla HOME (inicio).

Aparece la pantalla INICIO.

2 Gire el mando del volumen para seleccionar la fuente y, a continuación, pulse el mando.

Cambia a la emisión del sintonizador de FM. (P.47)

Cambia a la emisión del sintonizador de AM (P.47)

Cambia a la emisión del sintonizador WB (Weather Band). (P.47)

[USB]

Reproduce archivos en un dispositivo USB. (P.45)

[iPhone]

Reproduce un iPhone. (P.46)

- Cuando está conectado un iPhone.

Reproduce un reproductor de audio Bluetooth. (P.51)

[SiriusXM]

Cambia a la transmisión de radio satelital SiriusXM® (P.48)

[AUX]

Cambia a un componente externo conectado a la terminal de entrada AUX.(P.50)

Muestra la pantalla de vista de cámara. (P.50)

Preparativos

■ Conexión de un dispositivo USB

1 Conecte el dispositivo USB con el cable USB (vendido por separado).

- Corriente de alimentación máxima del USB: CC 5 V = 1.5A

2 Pulse <∅ / ⓗ> para visualizar la pantalla HOME (inicio).

3 Gire el mando del volumen para seleccionar [USB] y, a continuación, pulse el mando.

□ Para desconectar el dispositivo USB:

1 Pulse <⏻ / 📋> para visualizar la pantalla HOME (inicio). 2 Gire el mando del volumen para seleccionar cualquier opción que no sea [USB] y, a continuación, pulse el mando. 3 Desconecte el dispositivo USB.

NOTA

- Para los tipos de archivo reproducibles, así como otro tipo de información, consulte (P.57).

Operaciones de reproducción

Pantalla de lista / Pantalla de la fuente

Para Hacer esto
Reproducir/pausar	Pulse el mando del volumen.
Seleccionar un archivo	Pulse/varias veces.
Retroceso rápido/avance rápido	Mantenga/pulsado.
Carpeta anterior/siguiente	Mantenga pulsado./.

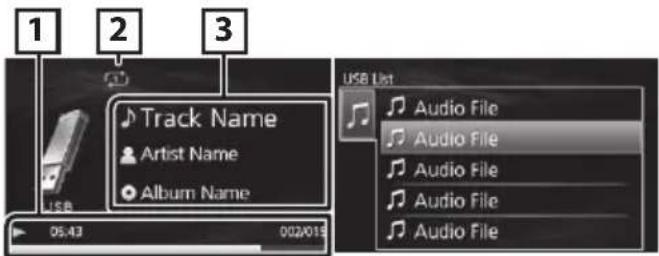

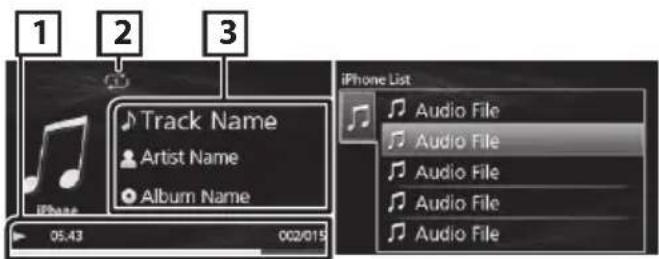

Pantalla de la fuente

1 Estado de reproducción/Tiempo de reproducción Barra de tiempo de repetición : Para confirmar la posición actual de reproducción. 2 : Indicador del modo de reproducción Repetir X : Indicador del modo de reproducción aleatorio 3 Muestra la información del archivo actual.

■ lección de una pista en una lista (búsqueda de archivo)

1 Pulse < para visualizar la pantalla de lista. 2 Gire el mando del volumen para seleccionar la carpeta deseada y, a continuación, pulse el mando. - Cuando selecciona una carpeta, se muestran sus contenidos. - Para regresar al nivel anterior, pulse .

3 Gire el mando del volumen para seleccionar el elemento deseado y, a continuación, pulse el mando.

Ajustes de las funciones

1 Pulse <☀> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar el elemento que se va a ajustar (véase la tabla siguiente) y, a continuación, pulse el mando para realizar una selección.

3 Pulse .

Browsing	Consulte Selección de una pista en una lista (P.45).
Repeat	All: Repite todos los archivos. (☐)One: Repite el archivo actual. (☐)Folder: Repite todos los archivos en la carpeta actual. (☐)
uente
Random	Off: Reproducción normal.Folder: Reproduce aleatoriamente todos los archivos de la carpeta actual. (☒)

Preparativos

Conexión de iPhone

1 Se conecta al iPhone usando un cable Lightning-USB (se vende por separado)

- Corriente de alimentación máxima del USB: CC 5 V = 1.5 A

2 Pulse <⏻ / ⓤ> para visualizar la pantalla HOME (inicio).

3 Gire el mando del volumen para seleccionar [iPhone] y, a continuación, pulse el mando.

Para desconectar el iPhone

1 Pulse <⏻ / 🔒> para visualizar la pantalla HOME (inicio).

2 Gire el mando del volumen para seleccionar cualquier opción que no sea [iPhone] y, a continuación, pulse el mando.

Fáne que pueden conectarse

Los siguientes modelos pueden conectarse a esta unidad.

Fabricados para

iPhone 14 Pro MaxiPhone 14 ProiPhone 14 PlusiPhone 14iPhone 13 Pro MaxiPhone 13 ProiPhone 13iPhone 13 miniiPhone 12 Pro Max

iPhone 12 ProiPhone 12iPhone one 12 miniiPhone SE (2nd generation)iPhone 11 Pro MaxiPhone 11 ProiPhone 11iPhone XS MaxiPhone XS

iPhone XRiPhone XiPhone 8 PlusiPhone 8iPhone 7 PlusiPhone 7iPhone SEiPhone 6s PlusiPhone 6siPhone 6 PlusiPhone 6

NOTA

- Si empieza la reproducción después de conectar el iPhone, se reproducirá primero la música reproducida por el iPhone.

Operaciones de reproducción

Pantalla de lista Pantalla de la fuente

Para Hacer esto
Reproducir/pausar	Pulse el mando del volumen.
Seleccionar un archivo	Pulse/varias veces.
Retroceso rápido/avance rápido	Mantenga/pulsado.

Pantalla de la fuente

1 Estado de reproducción/Tiempo de reproducción/Número de archivo Barra de tiempo de repetición : Para confirmar la posición actual de reproducción. 2 : Indicador del modo de reproducción Repetir X : Indicador del modo de reproducción aleatorio 3 Muestra la información del archivo actual.

Seleccione un contenido en una lista

1 Pulse para visualizar la pantalla de lista. 2 Gire el mando del volumen para seleccionar la categoría y, a continuación, pulse el mando. - Para regresar al nivel anterior, pulse 3 Gire el mando del volumen para seleccionar el elemento deseado y, a continuación, pulse el mando.

Ajustes de las funciones

1 Pulse <☀> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar el elemento que se va a ajustar (véase la tabla siguiente) y, a continuación, pulse el mando para realizar una selección.

3 Pulse .

Browsing	Consulte Seleccione un contenido en una lista (P.46).
Repeat	All: Repite todos los archivos. (→)One: Repite el archivo actual. (→)Off: Repetición desactivada.
Random	Off: Reproducción normal.All: Funciona igual que “Shuffle Songs”. (→)

Funcionamiento básico del sintonizador

1 Pulse <∅ / ⓝ> para visualizar la pantalla HOME (inicio). 2 Gire el mando del volumen para seleccionar [FM], [AM] o [WB] y, a continuación, pulse el mando. 3 Pulse <|◀◀>/<▶▶|> para buscar una emisora automáticamente.

Mantenga pulsado el botón <|◀◀>/<▶▶|> varias veces para buscar manualmente una emisora.

Aparece "Manual Seek" (buscar manualmente).

Pantalla de listaPantalla de la

MQTA

• El indicador ST se enciende al recibir una radiodifusión FM estéreo con una intensidad de señal suficientemente potente.
• Para memorizar emisoras, ejecute [Add Presets] o [Auto Store].
• Para seleccionar una emisora almacenada: Mantenga pulsado / .

ntalla de la fuente

1 Indicador LOCAL 2 Indicador ST (estéreo) 3 Muestra información sobre la emisora actual: Nombre PS, Frecuencia, Género PTY, Elementos del indicador

□ leseione una emisora almacenada de la banda actual

Se pueden preajustar 6 emisoras para la banda actual (FM1/FM2/FM3/AM1/AM2/WB).

1 Pulse para visualizar la pantalla de lista. 2 Gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.

TNO

- Para salir, pulse .

Ajustes de las funciones

1 Pulse <⚙> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar el elemento que se va a ajustar (véase la tabla siguiente) y, a continuación, pulse el mando para realizar una selección.

3 Pulse < Q /

Add Presets	Guarda una emisora manualmente en la banda actual.Mientras escucha una emisora que desea almacenar, gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.
Remove Presets	Elimina una emisora almacenada en la banda actual.Gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.
FM *1	Seleccione la banda predefinida (FM1/ FM2/FM3).
AM *2jente	Seleccione la banda predefinida (AM1/ AM2).
Auto Store *1*2	Busca y guarda automáticamente las 6 emisoras con las señales más fuertes de la banda seleccionada.• Aparece "Auto Store" (guardar automáticamente).
Local *1*2	Sintoniza solo las emisoras con una fuerza de señal suficiente. (Se ilumina el indicador LOCAL).“ON”, “OFF” (predeterminado)
RBDS *1	ON (predeterminado): Activa las funciones del sistema de datos de radioemisión FM.OFF: Desactiva la función.

*1 Sdo FM *2 Sdo AM

*1 Sdo FM

SiriusXM® es el único capaz de ofrecerle más de lo que desea escuchar, todo en un solo lugar. Consiga más de 140 canales, incluyendo música sin anuncios y los mejores deportes, noticias, tertulias, comedias y entretenimiento. Bienvenido al mundo de la radio satelital. Serán necesarios un sintonizador SiriusXM Connect y una subscripción. Para obtener más información, visite www.siriusxm.com.

Activación de la suscripción

• Compruebe el ID de su radio. El ID de la radio satelital SiriusXM será necesario para la activación y podrá encontrarlo sintonizando el canal 0 así como en la etiqueta del sintonizador SiriusXM Connect y en su envoltorio. El ID de la radio no incluye las letras I, O, S ni F. • Active el sintonizador SiriusXM Connect utilizando uno de los siguientes dos métodos:
• Para los usuarios de EE. UU. En línea: Visite www.siriusxm.com/activatenow Teléfono: Contacte con el centro de atención al cliente de SiriusXM en el 1-866-635-2349
• Para los usuarios en Canadá: En línea: Visite http://www.siriusxm.ca/help/activation-help/ Teléfono: Contacte con el centro de atención al cliente de XM en el 1-888-539-7474

NOTA

• Para utilizar la radio satelital SiriusXM®, se requiere el accesorio opcional. "Accesorios suministrados para la instalación" (P.54)
• Para seleccionar la fuente SiriusXM, es necesario ajustar "AUX Input" en "SiriusXM" en [General Settings].(P.43).

Funcionamiento básico de SiriusXM®

1 Pulse </> para visualizar la pantalla HOME (inicio). 2 Gire el mando del volumen para seleccionar [SiriusXM] y, a continuación, pulse el mando. 3 Pulse <☀> para visualizar el menú de funciones. 4 Gire el mando del volumen para seleccionar [CATEGORY], y, a continuación, pulse el mando. 5 Gire el mando del volumen para seleccionar una categoría y, a continuación, pulse el mando. 6 Gire el mando del volumen para seleccionar un canal y, a continuación, pulse el mando. 7 Pulse <|◀◀>/<▶▶|> para buscar un canal de forma manual. - Mantenga pulsado /<▶▶> para cambiar rápidamente el canal.

Pantalla de la fuente

NOTA

• Para seleccionar una emisora almacenada: Pulse

1 Arte del álbum. 2 Nombre de la categoría. 3 Indicación de intensidad de la señal. 4 Visualiza la información del canal actual: Nombre de canal, nombre de artista, título de canción, información de contenido. 5 Reproducir. 6 Número del canal. 7 Banda Sirius XM

Seleccionar un canal almacenado de la banda actual

Se pueden preajustar 6 canales para la banda actual (SXM1/SXM2/SXM3).

1 Pulse para visualizar la pantalla de lista. 2 Gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.

NOTA

1 Para salir, pulse .

Sintonización de acceso directo

Puede sintonizar un canal directamente.

1 Pulse < para visualizar el menú de funciones.

2 Gire el mando del volumen para seleccionar [Direct Tuning] y, a continuación, pulse el mando.

3 Gire el mando del volumen para seleccionar la posición de entrada y, a continuación, pulse el mando.

4 Gire el mando del volumen para seleccionar un número y, a continuación, pulse el mando.

5 Repita los pasos 3 y 4 hasta que se haya completado el número de canal.

Btipión

1 Pulse el mando del volumen.

Para Hacer esto
Reproducir/pausar	Pulse el mando del volumen.
Seleccionar un archivo	Pulse/varias veces.
Retroceso rápido/avance rápido	Mantenga/pulsado.

Para regresar a música en vivo/contenido

1 Pulse <☀> para mostrar el menú de funciones. 2 Gire el botón de volumen para seleccionar [Jump to Live] y púlselo.

Ajustes de las funciones

1 Pulse <➤> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar el elemento que se va a ajustar (véase la tabla siguiente) y, a continuación, pulse el mando para realizar una selección.

3 Pulse < Q /

SXM S	eleccione la banda predefinida (SXM1/SXM2/SXM3).
Add Presets	Almacena un canal manualmente en la banda actual.Mientras escucha un canal que desea almacenar, gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.
Remove Presets	Elimine un canal almacenado en la banda actual.Gire el mando del volumen para seleccionar un número programado y, a continuación, pulse el mando.
Channel Muestra una lista completa de los canales.• Para cambiar la información que se muestra en la lista (nombre de canal/nombre de artista/información de contenido/catégorie), pulse/
Category Puede especificar la categoría deseada y seleccionar un canal.1) Seleccione una categoría.2) Seleccione un canal.
Direct Tuning	Muestra la pantalla de búsqueda directa de canal. (P.48)
Parental Contr.	Consulte Control parental (P.49).

Control parental

El control parental es una función que permite al usuario evitar el acceso no autorizado a contenidos para adultos y a los canales seleccionados por el usuario.

■tiACIÓN del control parental

1 Pulse <➤> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar [Parental Contr.] y, a continuación, pulse el mando. 3 Introduzca el código parental inicial ("1111")

1) Gire el mando del volumen para seleccionar un número y, a continuación, pulse el mando.

2) Repita el paso 1 hasta que se haya completado el código parental.

■ Lección del canal de bloqueo parental

1 Pulse <➤> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar [Parental Contr.] y, a continuación, pulse el mando. 3 Introduzca el código parental inicial ("1111") 4 Gire el mando del volumen para seleccionar [Lock Channels] y, a continuación, pulse el mando. 5 Introduzca el código parental.

1) Gire el mando del volumen para seleccionar un número y, a continuación, pulse el mando.

2) Repita el paso 1 hasta que se haya completado el código parental.

6 Gire el mando del volumen para seleccionar el canal que desee bloquear y, a continuación, pulse el mando.

Aparece " 🔒".

7 Pulse .

■ Cambio del código parental

1 Pulse < para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar [Parental Contr.] y, a continuación, pulse el mando. 3 Introduzca el código parental inicial ("1111") 4 Gire el mando del volumen para seleccionar [Change Code] y, a continuación, pulse el mando. 5 Introduzca el antiguo código parental.

1) Gire el mando del volumen para seleccionar un número y, a continuación, pulse el mando.

2) Repita el paso 1 hasta que se haya completado el código parental.

6 Introduzca un nuevo código de cuatro dígitos.

7 Repita el paso 6 anterior para confirmar el nuevo código.

Restablecimiento de los valores predeterminados

1 Mantenga <☀> pulsado para visualizar los ajustes. 2 Pulse <|◀◀>/<▶▶|> para seleccionar [icon] (Ajustes generales). 3 Gire el mando del volumen para seleccionar [Factory Reset] y, a continuación, pulse el mando. 4 Gire el mando del volumen para seleccionar [SiriusXM] y, a continuación, pulse el mando. 5 Gire el mando del volumen para seleccionar [Yes] y, a continuación, pulse el mando.

Componentes externos

Uso de reproductores de audio externos

1 De miniclavija estéreo de 3,5 mm a conector RCA (se vende por separado) 2 Reproductor de audio portátil (se vende por separado)

Reproducción

1 Conecte un componente externo al terminal de entrada AUX. 2 Pulse para visualizar la pantalla HOME (inicio). 3 Gire el mando del volumen para seleccionar [AUX] y, a continuación, pulse el mando. 4 Encienda el componente conectado y comience a reproducir la fuente. NOTA: Para seleccionar la fuente AUX, es necesario ajustar "AUX Input" en "AUX" en [General Settings]. (P.43).

Cámara

Se proporciona un disparador para activar la cámara al ajustar la marcha atrás o puede seleccionar la cámara desde el menú de fuente.

Visualización de la imagen desde la cámara

Se muestra la pantalla de la cámara cuando cambia la palanca de cambios a la posición de marcha atrás (R)

Para visualizar manualmente la imagen desde la cámara

1 Pulse </> para visualizar la pantalla HOME (inicio). 2 Gire el mando del volumen para seleccionar [Camera] y, a continuación, pulse el mando.

Teléfono inteligente con Bluetooth®

Uso de los teléfonos inteligentes Bluetooth y los reproductores de audio Bluetooth

Esta unidad cumple las siguientes especificaciones Bluetooth:

Versión

Bluetooth 5.0

Perfil

Reproductor de audio:

A2DP (Perfil avanzado de distribución de audio)

AVRCP (V1.5) (Perfil de mando a distancia de audio/vídeo)

Códec de sonido

SBC

AAC

Registre su teléfono inteligente en la unidad

Puede utilizar su teléfono inteligente Bluetooth cuando esté emparejado con esta unidad.

• Puede emparejar el dispositivo y la unidad usando SSP (Emparejamiento simple seguro) el cual solo requiere de confirmación.
• Solo puede conectarse un dispositivo a la vez.
• Cuando registre un nuevo dispositivo Bluetooth, desconecte el dispositivo Bluetooth conectado actualmente y, a continuación, registre el nuevo dispositivo.

1. Active la función Bluetooth en su teléfono inteligente. 2. Busque la unidad ("KD-MR305BTS") en su teléfono inteligente.

Si se requiere un código PIN, introduzca el código PIN ("0000").

Conexión del dispositivo

• Desactive la función Bluetooth en su teléfono inteligente.
• Apague el interruptor de encendido.

Reproducir dispositivos de audio Bluetooth

1 Pulse <💡 / 🔒> para visualizar la pantalla HOME (inicio). 2 Gire el mando del volumen para seleccionar [Bluetooth Audio] y, a continuación, pulse el mando.

Pantalla de lista Pantalla de la fuente

Para Hacer esto
Reproducir/pausar	Pulse el mando del volumen.
Seleccionar un archivo	Pulse/varias veces.
Retroceso rápido/avance rápido	Mantenga/pulsado.

NOTA

- Las operaciones y las indicaciones en pantalla pueden variar en función de su disponibilidad en el dispositivo conectado.

Soeiscreen

1 Estado de reproducción/Tiempo de reproducción/Número de archivo Barra de tiempo de repetición : Para confirmar la posición actual de reproducción. 2 : Indicador del modo de reproducción Repetir X : Indicador del modo de reproducción aleatorio 3 Muestra la información del archivo actual.

Seleccione un contenido en una lista

1 Pulse para visualizar la pantalla de lista. 2 Gire el mando del volumen para seleccionar un elemento y, a continuación, pulse el mando. 1 Para regresar al nivel anterior, pulse <∅/⊃>.

Ajustes de las funciones

1 Pulse <☀> para visualizar el menú de funciones. 2 Gire el mando del volumen para seleccionar el elemento que se va a ajustar (véase la tabla siguiente) y, a continuación, pulse el mando para realizar una selección.

1 Pulse .

Browsing	Consulte Seleccione un contenido en una lista (P. §1
Repeat	All: Repite todos los archivos. (☐)One: Repite el archivo actual. (☐)Off: Repetición desactivada.
Random	Off: Reproducción normal.On: Reproduce aleatoriamente todos los archivos. (☒)

Ajustes

1 Mantenga pulsado <☀> para visualizar los ajustes. 2 Pulse <|◀◀|>/<|▶▶|> para seleccionar la categoría.

3 Gire el mando del volumen para seleccionar un elemento (véase la tabla siguiente) y, a continuación, pulse el mando. 4 Repita el paso 3 hasta que el elemento deseado se seleccione/active o siga las instrucciones indicadas en el elemento seleccionado. 5 Pulse .

Ajustes de audio

Fader F12 — R12 (F0/R0): Ajusta el balance de la salida de los altavoces delanteros y traseros.
Balance L12 — R12 (L0/R0): Ajusta el balance de la salida de los altavoces izquierdos y derechos.
Graphic Equalizer	Selecciona un ecualizador predefinido adecuado al género musical.Flat / Hard Rock / Classical / Pop / Dance / DRVN / Hip Hop / UserSeleccione [User] para utilizar la configuración que se ha realizado1) Pulse el mando del volumen para seleccionar la frecuencia.2) Gi re el mando del volumen para ajustar el nivel.3) Pulse.
Loudness Fija las cantidades de refuerzo de los tonos altos y bajos."ON", "OFF" (predeterminado)
X'over Es posible ajustar la frecuencia de cruce de altavoces.1) Pulse/para seleccionar el altavoz.2) Pulse el mando del volumen para seleccionar el elemento.3) Gire el mando del volumen para ajustar el valor.4) Pulse.

Ajustes generales (P.43)

Ajustes de Bluetooth [®]

Discoverable Enable (predeterminado)/Disable: Activa o desactiva las funciones de Bluetooth.

Device Name Se muestra el nombre del dispositivo Bluetooth de esta unidad.

Mando a distancia

Esta unidad puede manejarse con el mando a distancia.

Se puede utilizar el mando a distancia por cable RM-RK62M (accesorio opcional).

Funciones de los botones del mando a distancia

1 SRC	Activa la fuente que se desee reproducir.
2/3		Selecciona la pista o archivo que se reproducirá.Durante la fuente del sintonizador, cambia a las emisoras recibidas por la unidad. Buscar un canal durante la fuente de SiriusXM.
4/5 ▲		Durante la fuente del sintonizador, selecciona una emisora predefinida.

6/7 VOL + - Ajusta el volumen.

8 MUTE Sintonizador/AUX

Silencia/restablece el sonido.

USB/iPhone/SiriusXM

Inicia la reproducción o hace una pausa.

Antes de la instalación

Antes de la instalación de esta unidad, tenga en cuenta las precauciones siguientes.

ADVERTENCIAS

• Si conecta el cable de encendido (rojo) al punto de tierra negativo, podría producir un cortocircuito y esto, a su vez, un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
• No corte el fusible del cable de ignición (rojo). El suministro de energía debe conectarse a los cables por medio del fusible.

NOTA

• La instalación y el cableado de este producto requieren habilidad y experiencia. Para mayor seguridad, deje el trabajo de montaje y cableado en manos de profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12 V CC con conexión a tierra negativa.
• No utilice sus propios tornillos. Utilice solo los tornillos suministrados. El uso de tornillos diferentes podría causar daños en la unidad.

- Si el encendido de su embarcación no está provisto de la posición ACC, conecte los cables de encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.

- Si la consola tiene una tapa, asegúrese de instalar la unidad de forma que el panel frontal no golpee la tapa al abrirse o cerrarse.

- Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.

- Aísle los cables no conectados con una cinta de vinilo u otro material similar. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.

- Asegure los cables con las abrazaderas de cable y envuelva cinta de vinilo alrededor de los cables que entren en contacto con los elementos metálicos para proteger los cables y para evitar cortocircuitos.

- Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La unidad se puede dañar o no funcionar si comparte los cables ⊖ o los conecta a tierra a cualquier parte metálica de la embarcación.

• Si se han conectado solamente dos altavoces al sistema, enchufe los conectores a ambos terminales de salida delanteros o a ambos terminales de salida traseros (es decir, no mezcle terminales delanteros y traseros). Por ejemplo, si conecta el conector ⊕ del altavoz izquierdo a un terminal de salida delantero, no conecte el conector ⊖ a un terminal de salida posterior.
• Después de instalar la unidad, compruebe que las luces intermitentes, el limpiaparabrisas, etc., funcionan satisfactoriamente.
• La recepción podría ser baja si existen objetos metálicos cerca de la antena Bluetooth.

Unidad de antena Bluetooth

Accesorios suministrados para la instalación

1		x1	2		x1
3		x1	4	(M3.5 × 25 mm)	x4
5	(M4)	x8	6	(M4 × 37 mm)	x2
7		x1	8		x1

Herramientas de instalación

1) Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal ⊖ de la batería. 2) Realice de forma adecuada las conexiones de los cables de entrada y salida para cada unidad. 3) Conecte el cable al mazo de conductores. 4) Conecte los cables del mazo en el orden siguiente: tierra, batería, encendido. 5) Conecte el mazo de cables a la unidad. 6) Instale la unidad en la embarcación. 7) Conecte nuevamente el terminal ⊖ de la batería.

Instalación de la unidad

Montaje (utilizando la placa de montaje)

Para montar la unidad, use una superficie plana con suficiente espacio libre detrás para la unidad y todo el cableado necesario.

1) Una vez haya determinado el lugar de montaje, necesitará cortar un orificio circular de 77 mm (3 pulg.) de diámetro. 2) Después de cortar el orificio, deslice la unidad y los cables a través del orificio. 3) Deslice la placa de montaje (accesorio ②) sobre la parte trasera de la unidad y fíjela con los tornillos suministrados (accesorio ④). 4) Presione la placa embellecedora (accesorio ①) hacia la parte delantera de la unidad. 5) Enchufe todos los mazos de cables y los cables. Consulte el diagrama de cableado para los tipos de conexión del mazo de cables.

Montaje (utilizando el soporte en U)

Para montar la unidad, use una superficie plana con suficiente espacio libre detrás para la unidad y todo el cableado necesario.

1) Fije el tornillo con la tuerca (accesorio ⑥) en la parte trasera de la unidad. 2) Una vez haya determinado el lugar de montaje, necesitará cortar un orificio circular de 77 mm (3 pulg.) de diámetro. 3) Después de cortar el orificio, deslice la unidad y los cables a través del orificio. 4) Tome el soporte (accesorio ③) y deslícelo sobre los dos pasadores de la parte trasera de la unidad. Apriete con las tuercas suministradas (accesorio ⑤). 5) Presione la placa embellecedora (accesorio ①) hacia la parte delantera de la unidad. 6) Enchufe todos los mazos de cables y los cables. Consulte el diagrama de cableado para los tipos de conexión del mazo de cables.

Montaje de la placa embellecedora

1) Use la tecla de extracción (accesorio ⑧) para extraer las cuatro pestañas (dos en la parte izquierda, dos en la parte derecha).

2) Tire de la placa hacia adelante.

Mantenimiento

Limpieza de la unidad

Si el panel frontal de esta unidad está manchado, límpielo con un paño suave y seco, como por ejemplo, un paño de silicona. Si el panel frontal está muy manchado, limpie la mancha con un paño humedecido con un producto de limpieza neutro y, a continuación, vuelva a limpiarlo con un paño suave, limpio y seco.

PRECAUCIÓN

- Aplicar un limpiador en espray directamente sobre la unidad puede dañar sus componentes mecánicos. Limpiar el panel frontal con un paño áspero o con un líquido volátil, como un disolvente o alcohol, podría rayar la superficie o borrar las impresiones de la pantalla.

Más información

■ Dispositivos USB que pueden utilizarse

Esta unidad puede reproducir archivos MP3/WMA/FLAC/AAC guardados en un dispositivo de clase de almacenamiento masivo USB.

• Sistema de archivos: FAT16, FAT32, exFAT
• Esta unidad puede reconocer un total de 999 archivos y 255 carpetas (un máximo de 999 archivos por carpeta).
• El número máximo de caracteres:
• Nombres de carpeta: 24 caracteres
• Nombres de archivo: 24 caracteres
• Etiqueta: 30 (Título)/ 30 (Artista/ Álbum) caracteres

NOTA

• Cuando el dispositivo USB esté conectado a esta unidad, puede cargarse a través del cable USB.
• Instale el dispositivo USB en un lugar que no perjudique a una conducción segura.
• No puede conectar un dispositivo USB mediante un núcleo USB o un lector de tarjetas múltiple.
• Haga copias de seguridad de los archivos de audio utilizados con esta unidad. Los archivos podrían borrarse en función de las condiciones de funcionamiento del dispositivo USB. No compensaremos en forma alguna los daños producidos por cualquier dato borrado.
• Esta unidad no se suministra con un dispositivo USB. Tiene que comprar un dispositivo USB disponible comercialmente.
• Tape la terminal de USB cuando no se esté utilizando.

Archivos de audio reproducibles

Formato de audio	Tasa de bits/ (Recuento de bits)	Frecuencia de muestreo
MP3 (.mp3) 32	- 384kbps, VBR	16 – 48 kHz
WMA (.wma) 32	- 320kbps 32	- 48 kHz
FLAC (.flac) 8	- 48 kHz 24 bit)
AAC-LC (.m4a)	16 – 320kbps	16 – 48 kHz

• Esta unidad puede mostrar etiquetas ID3 Versión 1.0/1.1/2.2/2.3/2.4 (para MP3).
• El número máximo de caracteres:
• Etiqueta: 30 (Título)/ 30 (Artista/ Álbum) caracteres

NOTA

• El formato WMA/AAC que está cubierto con DRM no puede reproducirse.
• Aunque los archivos de audio cumplen los estándares anteriores, puede que no sea posible la reproducción según los tipos o condiciones del medio o dispositivo.

Resolución de problemas

Lo que parece ser un problema no siempre es serio. Compruebe los siguientes puntos antes de llamar al centro de atención al cliente.

- Para el funcionamiento con los componentes externos, consulte también las instrucciones suministradas con los adaptadores usados para las conexiones (así como las instrucciones suministradas con los componentes externos).

General

Los altavoces no emiten ningún sonido.

• Ajuste el volumen al nivel óptimo.
• Compruebe las cuerdas y las conexiones.

El mando a distancia no funciona.

- Compruebe el cable del controlador remoto.

USB

Al reproducir una pista, a veces se interrumpe el sonido.

- Las pistas no se copian adecuadamente en el dispositivo USB. Copie las pistas de nuevo e inténtelo de nuevo.

Los altavoces no emiten ningún sonido.

• Desconecte el iPhone y, a continuación, conéctelo de nuevo.
• Seleccione otra fuente y, a continuación, vuelva a seleccionar "iPhone".

El iPhone no se enciende o no funciona.

• Compruebe el cable de conexión y su conexión.
• Actualice la versión de firmware del iPhone. • Cargue la batería del iPhone. • Restablezca el iPhone.

El sonido está distorsionado.

- Desactive el ecualizador bien en esta unidad o en el iPhone.

Se genera mucho ruido.

- Desactive (deseleccione) "VoiceOver" en el iPhone. Para obtener más detalles, consulte https://www.apple.com .

Sintonizador

El preestablecimiento automático no funciona.

• Guarde emisoras manualmente. (P.47)

Ruido estático mientras escucha la radio.

- Conecte la antena firmemente.

El sonido se interrumpe o salta mientras usa un reproductor de audio Bluetooth.

• Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth.
• Apague y, a continuación, vuelva a encender la unidad. (Cuando el sonido aún no se ha restablecido) conecte el reproductor de nuevo.

El reproductor de audio no puede ser controlado.

- Compruebe si el reproductor de audio conectado es compatible con AVRCP (Perfil de control remoto de Audio/Vídeo).

El dispositivo Bluetooth no detecta la unidad.

- Asegúrate de que la opción "Encontrado disponible" está activada en los ajustes de Bluetooth.

La unidad no se empareja con el dispositivo Bluetooth.

• Apague y, a continuación, vuelva a encender el dispositivo Bluetooth.
• Desconecte el dispositivo Bluetooth conectado actualmente y, a continuación, registre el nuevo dispositivo. (P.51)

Aparece "No Signal".

- Asegúrese de que la antena de radio satelital SiriusXM esté montada fuera del automóvil. Mueva el automóvil a un área que tenga una clara línea de visión hacia el cielo.

Aparece "Check Antenna".

• Verifique la conexión de la antena de radio satelital SiriusXM y asegúrese de que esté firmemente conectada al sintonizador.
• Compruebe que el cable de antena de radio satelital SiriusXM no esté torcido ni dañado. Si está dañado, cambie toda la unidad de la antena.

Aparece "Check Tuner".

Asegúrese de que el sintonizador SiriusXM Connect para vehículos esté conectado a la unidad.

Aparece "Channel Not Available".

El canal seleccionado ya no está disponible. Seleccione otro canal o continúe escuchando el canal anterior.

Aparece "Channel Not Subscribed".

El canal seleccionado actualmente no está disponible.

• En EE. UU., visite www.siriusxm.com o llame al 1-866-635-2349 si tiene preguntas sobre su paquete de suscripción o si desea suscribirse a este canal.
• En Canadá, visite www.siriusxm.ca o llame al 1-877-438-9677.

Aparece "Subscription Updated".

Su suscripción ha sido actualizada. Pulse el botón apropiado para continuar.

Aparece "Channel Locked".

El canal seleccionado está bloqueado mediante bloqueo parental. Ingrese el código de desbloqueo cuando le sea solicitado.

Especificaciones

permeable

: IP 66 Placa frontal

: IP X4 cuerpo

(Equivalente a la publicación del estándar IEC 60529)

c6ión del monitor

Tamaño de imagen

c6ión de la interfaz del USB

Estándar USB

: USB 2.0 (alta velocidad)

Dispositivos compatibles

: Clase de almacenamiento masivo

Sistema de archivos

: FAT16, FAT32, exFAT

Capacidad

: 3GB capacidad máxima, 255 carpetas máx., 999 archivos por carpeta máx.

Corriente de alimentación eléctrica máxima

: CC 5 V = 1.5 A

Respuesta de frecuencia

: 20 - 20,000 Hz

Decodificación de Audio

Sección de Bluetooth

Tecnología

: Bluetooth 5.0

Frecuencia

: 2.4 GHz - 2.48 GHz

Rango de comunicación máximo

: Línea de visión de aprox. 10 m (32,8 pies)

Emparejamiento

• A2DP (Perfil avanzado de distribución de audio)

- AVRCP (V1.5) (Perfil de mando a distancia de audio/vídeo)

Sección del sintonizador de FM

Rango de frecuencias (saltos)

América del Norte: 87,9 MHz-107,9 MHz (200 kHz)

América del Sur, Europa, Rusia, Asia, Oriente Medio,

Australia: 87,5 MHz-108 MHz (50 kHz)

Japón: 76,0 MHz-99,0 MHz (100 kHz)

Sección del sintonizador AM

Rango de frecuencias (saltos)

América del Norte, América del Sur

: 530 kHz - 1.700 kHz (10 kHz)

Europa, Rusia, Asia: 531 kHz-1.611 kHz (9 kHz)

Japón: 522 kHz-1.629 kHz (9 kHz)

Oriente Medio: 531 kHz-1.602 kHz (9 kHz)

Sección del sintonizador Weather Band

Rango de frecuencias (saltos)

EE. UU./Canadá: 162,400 MHz-162,550 MHz (25 kHz)

Elicador

Banda

: 13 Band

Frecuencia

:62.5/100/160/250/400/630/1k/1.6k/2.5k/4k/6.3k/

10k/16kHz

Ganancia

:-9 — +9 (-9 dB — +9 dB)

c&én de audio

Potencia máxima

: 34 W × 4 (@ 4 Ω, pico), 50 W × 4 (@ 2 Ω, pico)

Potencia completa de todo el ancho de banda (1 % THD)

: 19 W × 4 (@ 4 Ω, RMS), 28 W × 4 (@ 2 Ω, RMS)

Nivel previo/carga

: 2000 mV/10 kΩ (USB)

Impedancia de presalida

:≤500 Ω

Impedancia del altavoz

:2-8Ω

General

Voltaje de funcionamiento

: batería de 12 V CC

Dimensiones de instalación

Panel (An. × Al.)

: 15×106 mm

4-9/16 × 4-3/16 pulgadas

• A pesar de que los píxeles efectivos para el panel de cristal líquido son del 99,99% o más, es posible que el 0,01% de los píxeles no se enciendan o no lo hagan correctamente.
• Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Por Argentina

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos al final de la vida útil deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano.

Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Para México

Para cumplimiento de la IFT:

La operación de este equipo está sujeta a las siguientes dos condiciones:

(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

JVC
