MANUAL DE USUARIO S3B NILFISK
Traducción de las instrucciones originales
Índice
Instrucciones de uso
Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra ¡ATENCIÓN!
Seguridad del usuario
Es muy importante que lea estas instrucciones de funcionamiento antes de poner en marcha la máquina y las tenga a mano por si necesitara consultarlas.
Sólo pueden utilizar la máquina aquellas personas que conozcan bien su funcionamiento, hayan recibido la formación adecuada y hayan sido explícitamente autorizadas para este propósito.
Antes de usar la máquina, la persona que vaya a utilizarla debe estar informada y haber recibido las instrucciones y la formación adecuadas sobre el funcionamiento del aparato y sobre las sustancias con las que está permitido su uso, así como el modo correcto de extraer y desechar el material aspirado.
Esta máquina no debe ser utilizado por personas (incluidos los niños) con problemas físicos, con dificultades mentales o con falta de formación, a menos que sean supervisados por personas expertas y que sepan como se utiliza la máquina.
Los niños deben ser supervisados para asegurarse de que non jueguen con la máquina.
Antes de usar la máquina cerciorarse que las condiciones peligrosas para la seguridad hayan sido eliminadas y advertir a los personas de las eventuales irregularidades de funcionamiento.
Cerciorarse que todas las partes y protecciones están puestas y los dispositivos de seguridad presentes y activos.
Todas las reparaciones se deberán efectuar siempre con la máquina detenida, desconectada de la alimentación eléctrica. No realizar reparaciones sin haber recibido primero la correspondiente autorización.
Cualquier cambio hecho por el usuario sin autorización explícita del fabricante tendría que invalidar la garantía y eximir de toda responsabilidad el fabricante por los daños causados por los productos defectuosos.
Información general para usar la máquina
El uso de la máquina está regido por la legislación vigente del país en el cual se utiliza.
También deben respetarse las normativas técnicas sobre seguridad y uso correcto (legislación referente a la seguridad medioambiental y en el trabajo, es decir, la Directiva de la Unión Europea 89/391/CE y sucesivas directivas), así como las instrucciones de uso y la legislación vigente en el país en el cual se utilice el aparato.
No realice ninguna operación que pueda poner en peligro la seguridad de las personas, la propiedad o el medioambiente.
Siga las indicaciones de seguridad que se especifican en este manual de instrucciones.
Usos correctos
Esta máquina es adecuada para su uso comercial; por ejemplo, en hoteles, escuelas, hospitales, fábricas, establecimientos, oficinas y residencias. También es adecuada para alquilarla y para distintas aplicaciones, salvo para el uso doméstico normal.
Esta máquina es adecuada para la limpieza y la aspiración de materiales sólidos en exteriores e interiores.
La máquina ha sido diseñada para que no la utilice más de una persona a la vez.
La máquina está formada por una unidad de aspiración, con una unidad filtro de aspiración y un contenedor para recoger el material aspirado.
Uso no permitido
Se prohíbe terminantemente utilizar el aparato de las siguientes formas:
■ En lugares abiertos en caso de precipitaciones atmosféricas.
■ Cuando no está posicionado en superficies llanas y horizontales.
■ Cuando la unidad filtro no está instalada.
- Cuando la boca de aspiración y/o el tubo de aspiración están dirigidos hacia partes de la cara del cuerpo humano.
■ Uso sin la tapadera en la unidad de aspiración.
■ Cuando el contenedor de polvo no está instalado.
■ Uso sin las protecciones, las cubiertas protectoras y los sistemas de seguridad instalados por el fabricante.
■ Cuando las bocas de refrigeración están parcialmente o totalmente obstruidas.
■ Cuando la máquina está protegida por una tela de plástico o de otro material.
■ Uso con la toma de salida aire parcial o totalmente cerrada.
!ATENCIÓN!
Se prohíbe terminantemente utilizar el aparato de las siguientes formas:
■ En espacios estrechos sin recambio de aire.
■ Cuando el cable o enchufe está dañado. Si el aparato no funciona correctamente, está dañado, quedado al exterior o bañado, llevarlo a un Centro de asistencia autorizado.
■ Aspirar líquidos con máquinas no equipadas con los sistemas de detención originales específicos.
■ No tire o transporte la máquina por el cable, no use el cable de alimentación como empuñadura, no cierre el cable en una puerta y no lo tire sobre bordes o ángulos afilados. No atropelle el cable del cargador de baterías con la máquina. Tenga el cable lejos de superficies calientes.
■ Aspirar los siguientes elementos:
- Materiales ardiendo (ascuas, cenizas calientes, cigarrillos encendidos, etc.).
- Llamas libres.
- Gases combustibles.
- Líquidos inflamables, combustibles agresivos (gasolina, disolventes, ácidos, soluciones alcalinas, etc.).
- Polvo/substancias de materiales explosivos y/o que puedan inflamarse fácilmente de forma espontánea (como el polvo de magnesio, de aluminio, etc.).
Nota: El uso doloso no está admitido.
Versiones y variantes
Variantes HEPA
Esta máquina puede estar equipada con un filtro de aspiración (HEPA). Las tareas de mantenimiento y vaciado de la máquina (incluyendo la extracción del contenedor de polvo), deben ser efectuadas únicamente por personal autorizado y equipado con indumentaria protectora. No utilice el aparato si el sistema de filtrado completo no está instalado.
Recomendaciones generales
!ATENCIÓN!
En caso de emergencia:
■ Accidente
■ Avería
■ Rotura del filtro
■ Incendio
■ etc.
Desconectar la máquina de la alimentación y pedir asistencia a personal cualificado.
En caso de que el usuario entre en contacto con el producto aspirado, lea las precauciones que aparecen en la hoja técnica de seguridad del producto, que el empleador deberá poner a disposición.
[NOTA]
Compruebe el lugar de trabajo y las sustancias toleradas por la versión para líquidos de la máquina.
!ATENCIÓN!
No utilice ni guarde las máquinas en el exterior ni en lugares húmedos.
Las versiones con sensor de nivel son las únicas que se pueden utilizar para aspirar líquidos. Las demás versiones sólo se deben utilizar para aspirar materiales secos.
! ¡ATENCIÓN!
Versión para líquidos.
Si se filtra espuma o líquido de la máquina, apáguela inmediatamente y póngase en contacto con personal técnico cualificado.
[NOTA]
Estos aparatos no se pueden usar en ambientes corrosivos.
Riesgos residuales
Tras considerar atentamente los riesgos presentes en todas las fases de funcionamiento de la máquina, se adoptaron medidas necesarias para eliminar los riesgos para los operadores, en la medida de lo posible, y/o limitar los riesgos derivados de la presencia de peligros que no pueden ser completamente eliminados a la fuente.
Durante el funcionamiento y/o el mantenimiento, los operadores están expuestos a algunos riesgos residuales que, debido a la naturaleza de las propias operaciones, no pueden ser eliminados completamente. Por lo tanto, el instalador es responsable de proporcionar información adicional y/o señales de peligro basados en la ubicación de instalación de la máquina y del material que se maneja.
■ Riesgos debidos a peligros eléctricos durante el mantenimiento.
PELIGRO
Riesgo de electrocución si se accede a los equipos eléctricos durante el mantenimiento sin haber desactivado la alimentación de energía eléctrica.
PROHIBIDO
Está prohibido trabajar en los equipos eléctricos antes de desconectar la máquina o sus piezas de la línea eléctrica.
OBLIGATORIO
Las operaciones de mantenimiento eléctricos tienen que ser realizadas por personal cualificado. Realizar los controles en el equipo eléctrico como se indica en el manual.
■ Riesgo de presencia de alta temperatura residual después de haber apagado la unidad de aspiración.
Durante las operaciones de mantenimiento y limpieza, el operador puede entrar en contacto, con la máquina parada, con partes de la unidad de aspiración con superficies a altas temperaturas. Señales de advertencia específicos situados en puntos estratégicos indican el peligro debido a la presencia de superficies calientes y la obligación para el usuario de llevar equipo de protección personal, en particular los guantes protectores.
Los posibles puntos calientes (altas temperaturas) se identifican como sigue:
ES OBLIGATORIO LLEVAR GUANTES
ATENCIÓN TEMPERATURAS PELIGROSAS
Declaración CE de conformidad
Todas las máquinas vienen con una Declaración CE de conformidad. Consulte el fac-símil de la fig. 17.
[NOTA]
La Declaración de conformidad es un documento importante que debería guardar a buen recaudo para mostrarlo a las autoridades si éstas se lo solicitan.
Descripción de la máquina
Componentes de la máquina y etiquetas

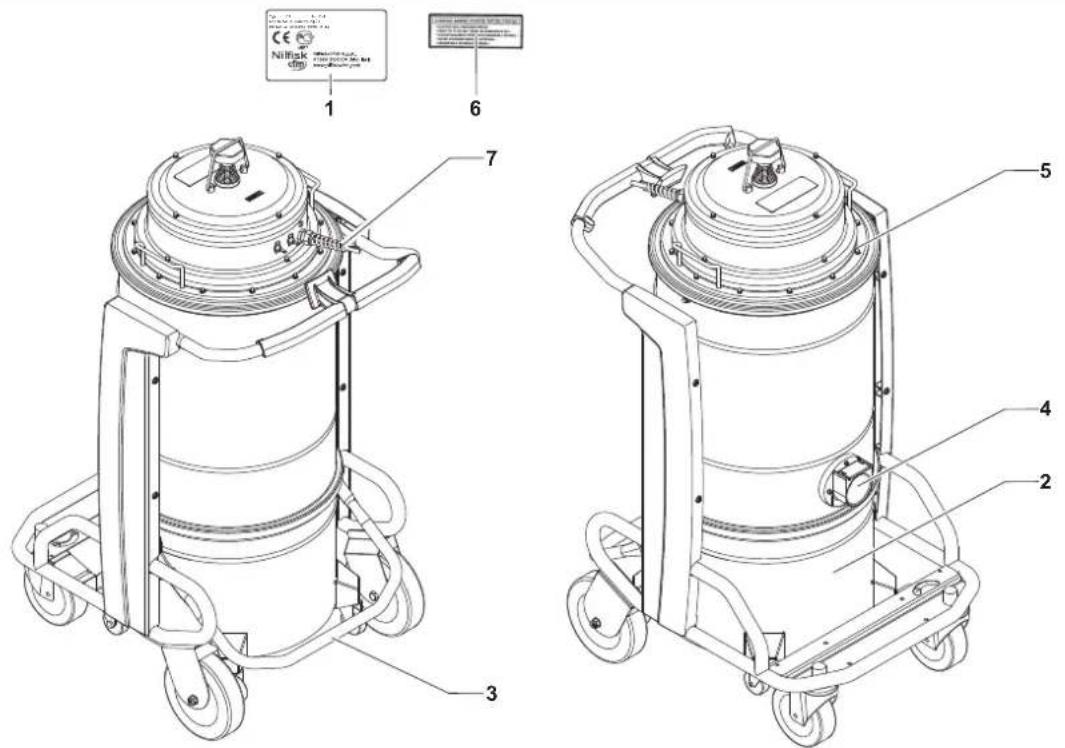

Figura 1
- Placa identificativa: Código del modelo, número de serie, marcado CE, año de fabricación, peso (kg)
- Contenedor de polvo
- Palanca para desensamblar el contenedor de polvo
- Boca de aspiración
- Salida de aire
- Placa de advertencia a la persona que utiliza la máquina que no debe mover el filtro sin apagarla antes (véase también el apartado «Sacudimiento del filtro primario»).
- Para conectar la aspiradora, enchúfela a una toma eléctrica.
Esta máquina crea una potente corriente de aire que entra a través de la boca de aspiración y sale por la toma de salida.
Antes de poner en marcha la máquina, ensamble el tubo de aspiración en la boca de aspiración y, a continuación, añada la herramienta que necesite en el extremo (consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Mantenimiento).
Los diámetros de los tubos autorizados se detallan en la tabla de Información técnica.
La máquina está equipada de un filtro primario que se puede utilizar para la mayoría de aplicaciones.
Además del filtro primario que retiene el polvo más común, se puede instalar un filtro secundario (filtro absoluto).
Esta máquina está equipada con un deflector interno que atrae las sustancias aspiradas en un movimiento circular centrífugo que las deposita en el contenedor.
Kits opcionales
Hay varios kits opcionales a su disposición para modificar la máquina.
La máquina puede suministrarse con kits opcionales ya instalados, previa petición. No obstante, pueden también instalarse con posterioridad.
Si desea obtener más información, póngase en contacto con la red de ventas.
Las instrucciones que describen cómo instalar los kits opcionales y los manuales de uso y de mantenimiento relacionados se incluyen en los kits opcionales.
¡ATENCIÓN!
Utilice solamente piezas de repuesto originales proporcionadas y autorizadas por el fabricante.
Accesorios
Hay distintos accesorios disponibles. Si desea más información, consulte el catálogo de accesorios del fabricante.
¡ATENCIÓN!
Utilice solamente accesorios originales proporcionados y autorizados por el fabricante.
Embalaje y desembalaje
Antes de su entrega al contratista de transporte, todo el equipo expedido habrá pasado por una exhaustiva verificación.
Al recibir la máquina, comprobar que no haya daños producidos durante el transporte. En caso de daños reclamar al transportista.
Elimine los materiales de embalaje de conformidad con la normativa vigente.
Indica
Figura 2
| Modelo A (mm) | B (mm) | C (mm) | kg (*) | |
| S3B 50L | 700 | 860 | 1.350 | 80 |
| S3B 100L | 700 | 860 | 1.750 | 86 |
| S3B LP | 700 | 860 | 1.750 | 89 |
(*) Peso con el embalaje
Desembalaje, desplazamiento, uso y almacenamiento
Para desembalar la unidad de aspiración, retire los retenedores con un martillo y un destornillador.
Retire también los dispositivos de fijación colocados por el fabricante al embalar, utilizando las herramientas adecuadas.
Suelte los frenos de las ruedas y retire la máquina de la plataforma de apoyo, utilizando una rampa que pueda proporcionar la capacidad adecuada, y llevando la aspiradora por el mango.
Trabaje en superficies planas y horizontales.
La capacidad de carga de la superficie en la que se coloque la máquina debe ser capaz de soportar su peso.
Si el aparato va a utilizarse en posición fija, deje un amplio espacio a su alrededor para asegurar libertad de movimiento y facilitar que el personal de mantenimiento trabaje con facilidad.
¡ATENCIÓN!
El fabricante no se hará responsable por cualquier daño causado a la máquina durante el proceso de elevación si no se usa el equipo de elevación suministrado por el fabricante.
¡ATENCIÓN!
Cuando se proporcionan varias plataformas de soporte, la plataforma de soporte a la que está anclada la máquina debe manipularse con una carretilla elevadora que pueda proporcionar la capacidad adecuada. Luego, desembale la máquina colocándola sobre una superficie plana y horizontal que pueda proporcionar la capacidad adecuada para el peso de la aspiradora.
Empezar a utilizarla: conexión a la fuente de alimentación
!ATENCIÓN!
■ Antes de empezar a trabajar, asegúrese de que no hay signos de daños evidentes en la máquina.
■ Antes de conectar la máquina a la red eléctrica, asegúrese de que la tensión límite indicada en la placa de datos se corresponde con la de la red eléctrica.
■ Conecte el enchufe en la toma de corriente mediante una conexión con toma de tierra correctamente instalada. Compruebe que la máquina esté apagada.
■ Los enchufes y conectores de los cables de conexión deben estar protegidos contra las salpicaduras de agua.
■ Controle la correcta conexión a la red eléctrica.
■ Utilice las máquinas sólo cuando los cables de conexión a la red eléctrica estén en perfecto estado (unos cables dañados podrían ser causa de descargas eléctricas).
■ Compruebe periódicamente que el cable eléctrico no muestre signos de excesivo daño, desgaste, rajas o envejecimiento.
!ATENCIÓN!
Cuando el aparato esté funcionado, no:
■ Aplaste, dañe, pise ni tire del cable que conecta el aparato al suministro eléctrico.
■ Desconecte únicamente el cable de la red eléctrica quitando el enchufe (no tire del cable).
■ Si tiene que sustituir el cable, utilice otro del mismo tipo que el original: H07 RN-F. Actúe de la misma forma cuando utilice un cable de extensión.
■ El cable debe ser sustituido por el personal del Centro de Servicio del fabricante o personal cualificado equivalente.
El responsable de seguridad tiene que:
■ Prevenir cualquier uso impropio o maniobra.
■ Asegurarse que los dispositivos de seguridad no se hayan eliminado ni falsificados.
■ Controlar que todas las operaciones de mantenimiento se hayan realizado con regularidad;
■ Asegurarse que ninguna parte de la máquina (acoplamientos, orificios, etc.) se haya modificado para acoplar dispositivos adicionales;
■ Asegurarse que se utilicen solo repuestos originales Nilfisk.
NOTA
El usuario es responsable de que la instalación cumpla con todas las disposiciones locales pertinentes. El aparato debe ser instalado por personal cualificado que haya leído y comprendido las informaciones de este manual.
Cables de extensión
En caso de que utilice un cable de extensión, asegúrese de que sea adecuado para la alimentación y el grado de protección de la máquina.
Potencia máxima (kW) 3 5 15 22
| Sección mínima (mm2) 2,5 | 4 10 16 | |||
| Longitud máxima (m) 20 | ||||
| Cable | H07 RN - F | |||
! ¡ATENCIÓN!
Las tomas de corriente, los enchufes, los sujeta-cables, los conectores e instalación del cable de extensión deben mantener el grado de protección IP de la máquina, como se indica en la placa identificativa.
!ATENCIÓN!
La toma de corriente a la que se conecte la máquina debe estar protegida por un interruptor diferencial del circuito con limitación para sobretensión, que interrumpa el suministro eléctrico si la corriente que va a tierra excede de 30 mA para 30 milisegundos, o por un circuito de protección equivalente.
!ATENCIÓN!
No rocíe la máquina con agua, si lo hace, será un peligro para las personas expuestas y podría producirse un cortocircuito en la corriente eléctrica.
Uso con sustancias secas
[NOTA]
Los filtros y la bolsa (si procede) deben estar correctamente instalados.
! ¡ATENCIÓN!
Siga las indicaciones de seguridad relativas a los materiales que se deben aspirar.
Aspiración de líquidos
!ATENCIÓN!
Siga las indicaciones de seguridad relativas a los materiales que se deben aspirar.
! ¡ATENCIÓN!
■ Asegúrese de que el dispositivo de detención de líquidos funcione correctamente antes de aspirar líquidos.
■ Si se forma espuma, pare la aspiradora inmediatamente, apague la máquina y vacíe el contenedor.
■ Limpie con frecuencia el dispositivo que limita el nivel de líquido y compruebe que no sufre ningún deterioro.
■ Los líquidos sucios aspirados por la máquina deben considerarse conductores.
!ATENCIÓN!
¡No utilice la máquina si el dispositivo mecánico de detención de líquidos no está instalado!
El uso de la máquina sin el flotador puede causar graves daños.
! ¡ATENCIÓN!
Al aspirar una mezcla de agua y aire, procure no sobrecargar el motor de la unidad de aspiración.
La máquina aspira los líquidos y los deposita en el contenedor. Cuando la máquina aspira líquidos tiene que estar equipada con dispositivo mecánico de detención de líquidos.
El dispositivo mecánico de detención de líquidos requiere un contenedor especial con su boquilla correspondiente.
Antes de poner en marcha la máquina, cerrar la boca en la cámara de filtración con el tapón correspondiente, ensamblar el tubo de aspiración en la boca del contenedor de polvo, luego ajuste las herramientas que necesita en el extremo del tubo (consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Asistencia).
El dispositivo mecánico de detención de líquidos detiene la aspiración (las unidades de aspiración quedan activadas) cuando el contenedor para líquidos está lleno; luego es necesario apagar la aspiradora y vaciar el contenedor de líquidos.
La máquina no se apaga automáticamente.
Información técnica
| Parámetro | Unidades de medida | S3B | |||
| UE Reino Unido | |||||
| Tensión V 230 110 230 | |||||
| Nivel de potencia kW 3 | |||||
| Nivel de potencia (EN 60335-2-69) kW 2,6 2,2 2,6 | |||||
| Aspiración máx. mm H20 2150 1680 | 215 | ||||
| Nivel máximo de corriente de aire sin tubo ni reducciones | L/m' | 8100 | 7080 | 8100 | |
| Velocidad máxima de flujo de aire (tubo 3 m ∅ 70 mm) | L/m' | 7500 | 6550 | 7500 | |
| Nivel de presión sonora (Lpf) (EN60335-2-69) (*) | dB(A) | 75 | |||
| Vibración, ah (**) | m/s2 | ≤2,5 | |||
| Protección | IP 43 | ||||
| Aislamiento | Clase | E | |||
| Capacidad contenedor | L | 50/100 | |||
| Capacidad bolsa para el polvo Longopac® | L | - | |||
| Boca de aspiración (diámetro) | mm | 70 | |||
| Tubos admitidos | mm | 70 | |||
| Superficie del filtro primario | m2 | 1,95 | |||
| Superficie del filtro absoluto H de aspiración | m2 | 2,40 | |||
| Eficiencia del filtro absoluto según el método MPPS (EN 1822) | % | 99,995 (H14) | 99,995 (H14) | 99,995 (H14) | 99,995 (H14) |
| Peso | kg | 70 | |||
(*) Incertidumbre de medición KpA <1,5 dB(A). Valores de emisión de ruido obtenidos según EN-60335-2-69
(**) Valor total de vibraciones emitidas al brazo y a la mano del operador
Dimensiones
Figura 3
| Modelo | S3B L50 | S3B L100 | S3B LP |
| A (mm) | 795 | 795 | 795 |
| B (mm) | 600 | 600 | 600 |
| C (mm) | 1.275 | 1.580 | 1570 |
| Peso (kg) | 67 | 70 | 70 |
E
[NOTA]
■ Condiciones de almacenamiento:
Temperatura: -10^ ÷ +40^
Humedad: ≤ 85%
■ Condiciones de funcionamiento:
Altitud máxima: 800 m
(Hasta 2.000 m con rendimiento reducido)
Temperatura: -10^ ÷ +40^
Humedad: ≤ 85%
Mandos e indicadores
Figura 4
-
Interruptor para aspirar/detener selector de 2 vías: posición «0» - La aspiradora está apagada. posición «I» - La aspiradora está encendida.
-
Indicador de alimentación Indica que la aspiradora está enchufada.
-
Tirador del agitador de filtro manual
Comprobaciones antes de empezar
Figura 5
- Boca de aspiración
Antes de empezar, compruebe que:
■ Los filtros están instalados.
■ La cinta de cierre esté correctamente apretada.
■ El tubo de aspiración y las herramientas están acoplados correctamente a la boca de aspiración (1).
■ En caso de aplicación de líquido, el dispositivo mecánico de detención de líquidos está correctamente instalado en el interior del contenedor de líquidos:
■ Se ha instalado la bolsa o contenedor de seguridad, si procede.
¡ATENCIÓN!
No utilice el aparato si los filtro están defectuosos.
Arranque y parada
Figura 4
¡ATENCIÓN!
Antes de poner en marcha la máquina, bloquear los frenos ruedecillas
■ Coloque el interruptor (1) en posición «I» para poner en marcha la aspiradora.
■ Coloque el interruptor en posición «0» para apagar la aspiradora.
Parada de emergencia
Figura 4
Coloque el interruptor en posición «0» para apagar la aspiradora.
¡ATENCIÓN!
Los motores y los componentes internos de la aspiradora recibirán corriente eléctrica.
Funcionamiento
¡ATENCIÓN!
La velocidad del aire en el tubo de aspiración no debe ser inferior a 20 m/s.
¡ATENCIÓN!
Todas las máquinas se pueden usar solo con tubos de diámetros conforme a las especificaciones indicadas en la tabla de «Información técnica».
¡ATENCIÓN!
Si hubiera algún fallo, consulte el capítulo de «Solución de problemas».
Al final de la sesión de limpieza
■ Apague la máquina y desconecte el enchufe de la toma de corriente.
■ Enrolle el cable de conexión.
■ Vacíe el contenedor y limpie la máquina como se detalla en el párrafo «Mantenimiento, limpieza y descontaminación».
■ Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia.
■ Guarde la máquina en un lugar seco, fuera del alcance de personal no autorizado.
■ Bloquee los frenos de las ruedecillas.
■ Durante el transporte y cuando no se utiliza la máquina, cierre la boca de aspiración con el tapón correspondiente (si proporcionado).
Mantenimiento, limpieza y descontaminación
!ATENCIÓN!
Desconecte la máquina de su toma de alimentación antes de su limpieza, mantenimiento, sustitución de piezas o su conversión a otra versión/variante.
■ Realice sólo las operaciones de mantenimiento descritas en este manual.
■ Utilice sólo piezas de repuesto originales.
■ No modifique la máquina.
El incumplimiento de estas instrucciones podría poner en peligro su seguridad. Además, dejaría inmediatamente sin efecto la declaración de conformidad/incorporación CE emitida con el máquina.
!ATENCIÓN!
Para las tareas de mantenimiento no descritas en este manual, póngase en contacto con el soporte técnico del fabricante o con la red de ventas.
!ATENCIÓN!
Para garantizar el nivel de seguridad de la máquina, sólo debería utilizar las piezas de repuesto originales suministradas por el fabricante.
!ATENCIÓN!
Las precauciones que se describen a continuación deben respetarse durante las operaciones de mantenimiento, incluidas la limpieza o sustitución de los filtros primario y absoluto.
!ATENCIÓN!
Esta máquina Clase H puede aspirar polvo nocivo para la salud. Las tareas de mantenimiento y vaciado de la aspiradora, incluyendo la extracción de la bolsa de polvo, deben ser efectuadas únicamente por personal especializado y equipado con indumentaria protectora. No utilice el aparato si el sistema de filtrado completo no está instalado.
!ATENCIÓN!
En las máquinas de clase H, concretamente, la eficacia de los filtros debe comprobarse al menos una vez al año (o con más frecuencia si así lo establece la legislación nacional). El método de prueba para comprobar la eficacia de los filtros de la máquina se indica en la norma EN 60335-2-69, apart. 22.AA.201.2.
En caso de no pasar la prueba, deberá repetirse después de cambiar el filtro de clase H.
- Para que el usuario pueda realizar las operaciones de mantenimiento, la máquina deberá estar desmontada, limpia y revisada, en la medida de lo razonable, sin que represente un peligro para el personal de mantenimiento ni para otras personas. Para cumplir las precauciones correctas deberá descontaminar la máquina antes del desmontaje, ventilar el aire de escape mediante filtros y de forma apropiada de la habitación en la que se haya desmontado y limpiar la zona de mantenimiento para proteger al personal.
■ Las partes externas de la máquina deberán ser descontaminadas con distintos métodos de limpieza y aspiración. Asimismo, antes de colocarlas fuera de la zona de peligro, se deberá eliminar el polvo o tratar dichas partes con material de sellado. - Cuando se quiten de la zona de peligro, todas las partes de la máquina se considerarán contaminadas y será necesario llevar a cabo las operaciones apropiadas para prevenir que el polvo se esparza.
- Una vez realizado el procedimiento de mantenimiento o reparación, hay que desechar todos los elementos contaminados que no se puedan limpiar correctamente.
■ Estos elementos se deben desechar en bolsas selladas, según la normativa aplicable y de acuerdo con la legislación local sobre el desecho de estos materiales.
■ Este procedimiento debe seguirse también cuando se eliminan los filtros (filtros primario y absoluto).
■ Los compartimentos que no sean herméticos deben ser abiertos con las herramientas adecuadas (destornilladores, llaves inglesas, etc.) y limpiados en profundidad.
■ El fabricante o su personal técnico deben realizar una inspección al menos una vez al año. Por ejemplo: Verifique los filtros de aire y compruebe que las características herméticas de la máquina no hayan sufrido ningún daño. Corrobore que el panel de control eléctrico funciona correctamente.
Limpieza del filtro primario con sistema manual
Figura 4
En relación con la cantidad de material aspirado, apague la aspiradora y utilice la el perilla (3) del agitador de filtro manual.
!jATENCIÓN!
Detenga la máquina antes de utilizar el agitador de filtro.
No sacuda el filtro cuando la máquina esté encendida, ya que esto podría dañar dicho filtro.
Espere unos instantes antes de volver a encender la máquina para que el polvo se asiente en el fondo del contenedor.
[NOTA]
Si el indicador está aún en la zona roja. El tubo de aspiración o uno de los accesorios puede estar obstruido, y no el filtro. Limpiar estas piezas si este es el caso.
Vaciado del contenedor
¡ATENCIÓN!
Antes de realizar estas operaciones, apague la máquina y quite el enchufe de la toma de corriente.
Controle la clase de filtración de la máquina.
Le aconsejamos que limpie el filtro antes de vaciar el contenedor (consulte el apartado «Limpieza del filtro primario»).
Figura 6
■ Desencaje el contenedor de polvo con la palanca, luego quitelo y vacíelo.
■ Limpie la máquina como se detalla en el párrafo «Mantenimiento, limpieza y descontaminación».
■ Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia.
■ Compruebe que la guarnición esté en perfecto estado y bien colocada.
■ Coloque el contenedor en su lugar original para volver a fijarlo en su posición.
[NOTA]
Después de la sesión de limpieza, deje que la máquina funcione durante por lo menos 60 segundos antes de apagarla.
Evite encenderla/apagarla con demasiada frecuencia.
Vaciado del contenedor de líquidos
¡ATENCIÓN!
Antes de realizar estas operaciones, apague la máquina y quite el enchufe de la toma de corriente.
Controle la clase de filtración de la máquina.
Le aconsejamos que limpie el filtro antes de vaciar el contenedor (consulte el apartado «Limpieza del filtro primario»).
Figura 6
■ Desencaje el contenedor con la palanca y quitelo, quite el dispositivo de detención de líquidos y vacíelo.
■ Limpie la máquina como se detalla en el párrafo «Mantenimiento, limpieza y descontaminación».
■ Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia.
■ Compruebe que la guarnición esté en perfecto estado y bien colocada.
■ Coloque el contenedor en su lugar original para volver a fijarlo en su posición.
[NOTA]
Después de la sesión de limpieza, deje que la máquina funcione durante por lo menos 60 segundos antes de apagarla.
Evite encenderla/apagarla con demasiada frecuencia.
[NOTA]
Después de aspirar líquidos el filtro estará húmedo. Si utiliza la máquina para aspirar sustancias secas con el filtro húmedo, éste puede obstruirse con facilidad.
Por ello, antes de utilizar la máquina para limpiar materiales secos, compruebe que el filtro esté seco o sustitúyalo por otro.
Bolsa para el polvo
Figura 7
La máquina se puede entregar con una bolsa colectora de polvo.
En este caso, la máquina debe estar equipada con algunos accesorios opcionales (tubo de aspiración y rejilla).
Si la bolsa no está instalada o se instala de forma incorrecta, podría ocasionar riesgos de salud para las personas expuestas.
Bolsa Longopac® para recogida de polvo
Figura 8
La máquina se puede entregar con una bolsa colectora de polvo.
En este caso, el material se descarga por gravedad cuando la aspiradora se detiene. La bolsa Longopac® se puede cortar, sellar o cerrar al tamaño requerido.
Si la bolsa no está instalada correctamente, podría ocasionar riesgos de salud para las personas expuestas.
Sustitución de las bolsas para polvos
¡ATENCIÓN!
Antes de realizar estas operaciones, apague la máquina y quite el enchufe de la toma de corriente.
¡ATENCIÓN!
■ Sólo podrán llevar a cabo estas operaciones personal cualificado con una indumentaria adecuada y que cumplan con la legislación vigente
■ Intente no levantar polvo durante esta operación. Utilice una máscara protectora con filtro P3.
■ En caso de polvo peligroso y/o nocivo, usar solo bolsas aprobadas por el fabricante (véase «Recambios recomendados»).
■ Sólo el personal cualificado podrá desechar la bolsa de conformidad con la legislación vigente.
¡ATENCIÓN!
Utilice sólo bolsas originales Nilfisk.
¡ATENCIÓN!
Utilice solo bolsas adecuadas para la clase de máquina que está utilizando.
¡ATENCIÓN!
Intente no levantar polvo durante esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores (DPI) apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente.
Cómo sustituir la bolsa para el polvo
Figura 7
■ Cierre la boca de aspiración con el tapón adecuado (si está presente).
■ Desensamble el contenedor de polvo.
■ Quite la bolsa para polvo y ciérrala con una abrazadera, si es necesario.
■ Coloque una bolsa nueva, teniendo cuidado de cubrir la pared externa del contenedor de polvo.
■ Vuelva a colocar el contenedor de polvo en la máquina.
Cómo sustituir Longopac®
Figura 8
■ Gire la bolsa llena de polvo sobre sí misma para obtener una sección de bolsas en espiral y apretarla con dos abrazaderas.
■ Coloque las dos abrazaderas a una distancia de 50 mm una de la otra, luego con unas tijeras corte la bolsa entre las dos abrazaderas.
■ Quite la bolsa llena de polvo y coloque la nueva sección de Longopac®.
Desmontaje y sustitución del filtro principal y absoluto
¡ATENCIÓN!
Cuando se utilice la máquina para aspirar sustancias peligrosas, los filtros se contaminarán. Por tanto:
■ Trabaje cuidadosamente e intente no derramar el polvo y/o material aspirado;
■ coloque el filtro desmontado y/o sustituido en una bolsa de plástico sellada;
■ cierre la bolsa herméticamente;
■ deseche el filtro según la legislación vigente.
¡ATENCIÓN!
La sustitución del filtro es un asunto muy importante. El filtro debe ser sustituido por otro con idénticas características, superficie de filtración y categoría. De no ser así, la máquina no funcionará correctamente. Antes de realizar estas operaciones, apague la máquina y quite el enchufe de la toma de corriente.
¡ATENCIÓN!
Antes de realizar estas operaciones, limpie el filtro como se detalla en el apartado «Mantenimiento, limpieza y descontaminación».
¡ATENCIÓN!
Intente no levantar polvo durante esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores (DPI) apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente.
¡ATENCIÓN!
Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II.
¡ATENCIÓN!
No vuelva a utilizar el filtro de clase H después de haberlo quitado de la máquina.
Sustitución filtro primario, para máquinas equipadas con sistema de limpieza manual.
Figura 9
■ Suelte el tope (1) y desenrosque el tirador (2) del agitador de filtro.
■ Suelte la cinta de cierre (3).
■ Levante la cabeza (4).
■ Levante el filtro (5) y desenrosque la abrazadera del filtro (6) en el anillo del cojinete (7).
■ Desenrosque la jaula (8) y gire el filtro, dejando expuesta la abrazadera de acoplamiento (9).
■ Suelte las abrazaderas y desprenda la jaula del filtro.
■ Deseche el filtro según la legislación vigente.
■ Coloque el nuevo filtro y fijelo en la jaula con las abrazaderas especiales. Coloque los componentes del modo inverso a su extracción.
Sustitución del filtro absoluto de aspiración
Figura 10
■ Suelte el tope (3) y desenrosque el tirador del agitador de filtro (4), suelte la cinta de cierre (2) y quite la cabeza (1).
■ Desenrosque la tuerca (10), quite el disco (9) y la guarnición (8).
■ Sustituya el filtro (7) y proceda en orden contrario para volver a montar la cabeza.
Instalación, limpieza y sustitución del separador (opcional)
Figura 11
[NOTA]
Las instrucciones que describen cómo instalar los kits opcionales y los manuales de uso y de mantenimiento relacionados se incluyen en los kits opcionales.
[NOTA]
En caso de que sólo exista un depósito para el polvo en el separador, (4) deje que el polvo se filtre por el agujero central.
Para limpiarlo en profundidad, deberá desmontar el separador (4) en primer lugar:
■ Suelte el tope (3) y desenrosque el tirador del agitador de filtro(4), suelte la cinta de cierre (2) y quite la cabeza (1).
■ Quite el filtro.
■ Afloje los dos tornillos (5) y extráigalo del contenedor.
■ En caso de que esté excesivamente gastada, sustituya la pieza.
■ Vuelva a instalar el separador (6).
■ Bloquéelo en posición apretando los dos tornillos (5).
■ Vuelva a instalar el filtro y el cabezal.
Inspección del hermetismo
Comprobación de los tubos
Figura 12
Asegúrese del que los tubos de conexión (1) estén en buen estado y bien fijados.
Si los tubos estuvieran dañados, rotos o mal conectados en los puntos de unión, deberán ser reemplazados.
Cuando aspire materiales pegajosos, compruebe que no haya obstrucciones en el tubo, en la boca de aspiración y en el deflector dentro de la cámara de filtración.
Para limpiar, raspe la boca de aspiración (2) desde el exterior para quitar los depósitos.
Comprobación de la guarnición de la cámara de filtración para máquinas equipadas con contenedor de polvo
Figura 13
Si la guarnición (1) entre el contenedor y la cámara de filtración (3) no es hermética:
■ Afloje los cuatro tornillos (2) que fijan la cámara de filtración (3) a la estructura de la máquina.
■ Deje que la cámara de filtración (3) baje y vuelva a apretar los tornillos (2) cuando haya alcanzado una posición hermética.
Si no se obtiene un sellado óptimo o si hay rotura, grietas, etc., será necesario proceder a la sustitución de la guarnición.
Comprobación de la guarnición de la cámara de filtración para máquinas equipadas con sistema Longopac®
Figura 14
Controle che la bolsa Longopac® esté hermética con la guarnición (2).
Controlar también el sellado de la guarnición colocada en el clapet de descarga (1).
Se debe sustituir la guarnición cuando esté rota, presente cortes, etc.
Desmantelamiento
Figura 15
El símbolo del contenedor de basura tachado en el producto le recuerda que todos los productos eléctricos y electrónicos usados deben ser recogidos y eliminados separadamente de la basura doméstica. La correcta eliminación del equipo ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana.
Los aparatos eléctricos y electrónicos domésticos deben eliminarse en los puntos de recogida selectiva de la zona de residencia. Tenga en cuenta que los equipos eléctricos y electrónicos comerciales deben eliminarse por separado de los residuos municipales. Si necesario, le informaremos sobre las posibilidades de eliminación adecuadas.
Esquemas de conexiones
Figura 16
Piezas de repuesto recomendadas
Las siguiente lista incluye las piezas de repuesto que se deberían tener a mano para ahorrar tiempo en las operaciones de mantenimiento.
Para encargar piezas de repuesto, consulte el catálogo de piezas de repuesto del fabricante.
| Nombre | Modelo | ||
| Estándar Filtro | «M» | ||
 | Kit filtro de estrella 40000338 40000699 | ||
 | Guarnición anillo filtro Z8 17026 | ||
 | Guarnición cámara del filtro 40000762 | ||
 | Abrazadera filtro Z8 18079 | ||
 | Filtro absoluto Z8 17455 | ||
 | Bolsa para el polvo Z8 40099 | ||
| [yx3k] | Longopac® 4084000956 | ||
 | Motor 230 V 1000 W 40000937 | ||
| Motor 110V 1000 W 40000938 | |||
 | Escobillas (carbón) para motores de 230 V 1000 W (2 escobillas) 40000885 | ||
| Escobillas (carbón) para motores de 120V 1000 W (2 escobillas) 40000886 | |||
E
Resolución de problemas
| Problema Causa Solución | ||
| La máquina no arranca. Falta de alimentación | Compruebe la presencia de alimentación en correspondencia de la toma de corriente.Compruebe el estado del enchufe y del cable.Solicite la asistencia de un técnico del fabricante cualificado. | |
| Las revoluciones de la máquina aumentan | Filtro primario obstruido | Encienda el agitador de filtro. Si esta acción no fuera suficiente, sustitúyalo por otro. |
| Tubo de aspiración bloqueado | Compruebe el tubo de aspiración y límpielo. | |
| La máquina produce un ruido más agudo | El dispositivo mecánico de detención de líquidos se ha activado | Vaciado del contenedor de líquidos. |
| Sale polvo de la máquina | El filtro está roto Sustitúyalo por otro filtro del mismo tipo. | |
| Filtro incorrecto | Sustitúyalo por otro filtro del tipo correcto y compruebe el funcionamiento. | |
| Motores ruidosos | Escobillas de motor (carbón) gastadas o rotas | Quite y sustituya las escobillas (de carbón) del motor. |
| Hay corriente electroestática en la máquina Toma de tierra inexistente o ineficiente | Compruebe todas las conexiones a tierra.Sobre todo en la instalación de la boca de aspiración; sustituya el tubo por otro antiestático. | |
E
E
1
Declaramos bajo nuestra responsabilidad que la máquina
