ANDES - Cocina PANADERO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estufa de leña independiente
Marca	Panadero
Modelo	ANDES
Combustible	Leña y briquetas
Potencia nominal	7.5 kW
Rendimiento energético	80.7 %
Volumen de calefacción	230 m³
Tiro mínimo	11.8 Pa
Temperatura de los humos	248 °C
Emisión de CO	0.10 %
Altura	850 mm
Ancho	468 mm
Profundidad	409 mm
Peso	100 kg
Material del cuerpo	Acero de 5 mm
Rejilla	Fundición
Pintura	Resistente a 800 °C
Vidrio	Vitrocerámica 750 °C
Dimensiones de la puerta (entrada de leña)	290 x 360 mm
Diámetro de salida de humos	150-153 mm
Longitud máxima de los troncos	40 cm
Distancia de seguridad a materiales combustibles	80 cm
Norma	EN 13240:2001 & A2:2004
Mantenimiento habitual	Limpieza del vidrio con producto especial (sin agua), limpieza regular de los conductos de humos, vaciado regular del cajón de cenizas
Seguridad	Instalación por un profesional, habitación ventilada, mantener alejados a los niños, usar el guante proporcionado
Piezas no cubiertas por la garantía	Vidrio, rejilla de fundición, vermiculita, manijas

Preguntas frecuentes - ANDES PANADERO

¿Qué tipo de combustible usar?

Use leña seca con un contenido de humedad inferior al 20% o briquetas de madera prensada. No use nunca residuos domésticos, plásticos o productos grasos.

¿Cómo encender la estufa?

Use papel, pastillas de encendido y ramitas. Abra completamente las tomas de aire. Una vez que el fuego esté bien prendido, añada troncos de 1,5 a 2 kg. Luego ajuste la intensidad cerrando parcialmente las tomas de aire.

¿Cuál es la distancia de seguridad?

La distancia mínima respecto a materiales combustibles es de 80 cm.

¿Se necesita un profesional para la instalación?

Sí, la instalación debe ser realizada por un profesional cualificado. La estufa debe instalarse en una habitación ventilada con una ventana practicable.

¿Cómo limpiar el vidrio?

Limpie el vidrio diariamente con un limpiador especial para vidrios de estufa. No use nunca agua y no limpie nunca la estufa en funcionamiento.

¿Qué hacer en caso de sobrecalentamiento?

Cierre la toma de aire para reducir la intensidad del fuego. Si el problema persiste, cierre completamente las tomas de aire y contacte al fabricante.

¿Qué hacer en caso de incendio de chimenea?

Cierre las tomas de aire si es posible y contacte inmediatamente a las autoridades (bomberos).

¿Qué piezas no están cubiertas por la garantía?

El vidrio, la rejilla de fundición, la vermiculita y las manijas no están cubiertas por la garantía.

¿Cómo ajustar la toma de aire?

Durante el encendido, abra completamente el aire primario. Después de 1 a 2 minutos, ciérrelo en gran parte para una combustión lenta. Ajuste según la intensidad deseada.

¿Con qué frecuencia vaciar el cajón de cenizas?

Vacíe regularmente el cajón de cenizas sin esperar a que esté demasiado lleno, para evitar dañar la rejilla. Atención: las cenizas pueden permanecer calientes hasta 24 horas.

MANUAL DE USUARIO ANDES PANADERO

INSTRUCCIONES DE UTILIZACIÓN Y DE MANTENIMIENTO p. 12

La leña: una energía ecológica

La leña es una energía renovable que responde a los retos energéticos y medioambientales del siglo XXI.

A lo largo de su vida, un árbol crece gracias a la luz solar, el agua, las sales minerales y el CO2. Acumula de forma natural la energía del sol y nos da el oxígeno indispensable para la vida.

La cantidad de CO2 que se desprende durante la combustión de la leña no es superior a la que se emitiría por su descomposición natural. Por lo tanto estamos ante un tipo de energía que respeta el ciclo natural de millones de años. La combustión de la leña no aumenta el CO2 en el medioambiente, por lo que es una energía ecológica que no participa del efecto invernadero.

En nuestras estufas, la leña se quema limpiamente y no deja residuos. La ceniza de leña es una abono de alta calidad, rico en sales minerales. Al comprar una estufa de leña, usted está ayudando al medioambiente, tendrá una calefacción económica, y disfrutará de ese espectáculo de la llamas que ningún otro tipo de calefacción puede ofrecer.

HIJO DE MIGUEL PANADERO

P.I. CAMPOLLANO AVENIDA 5 ^a , 13-15 02007 ALBACETE -SPAIN

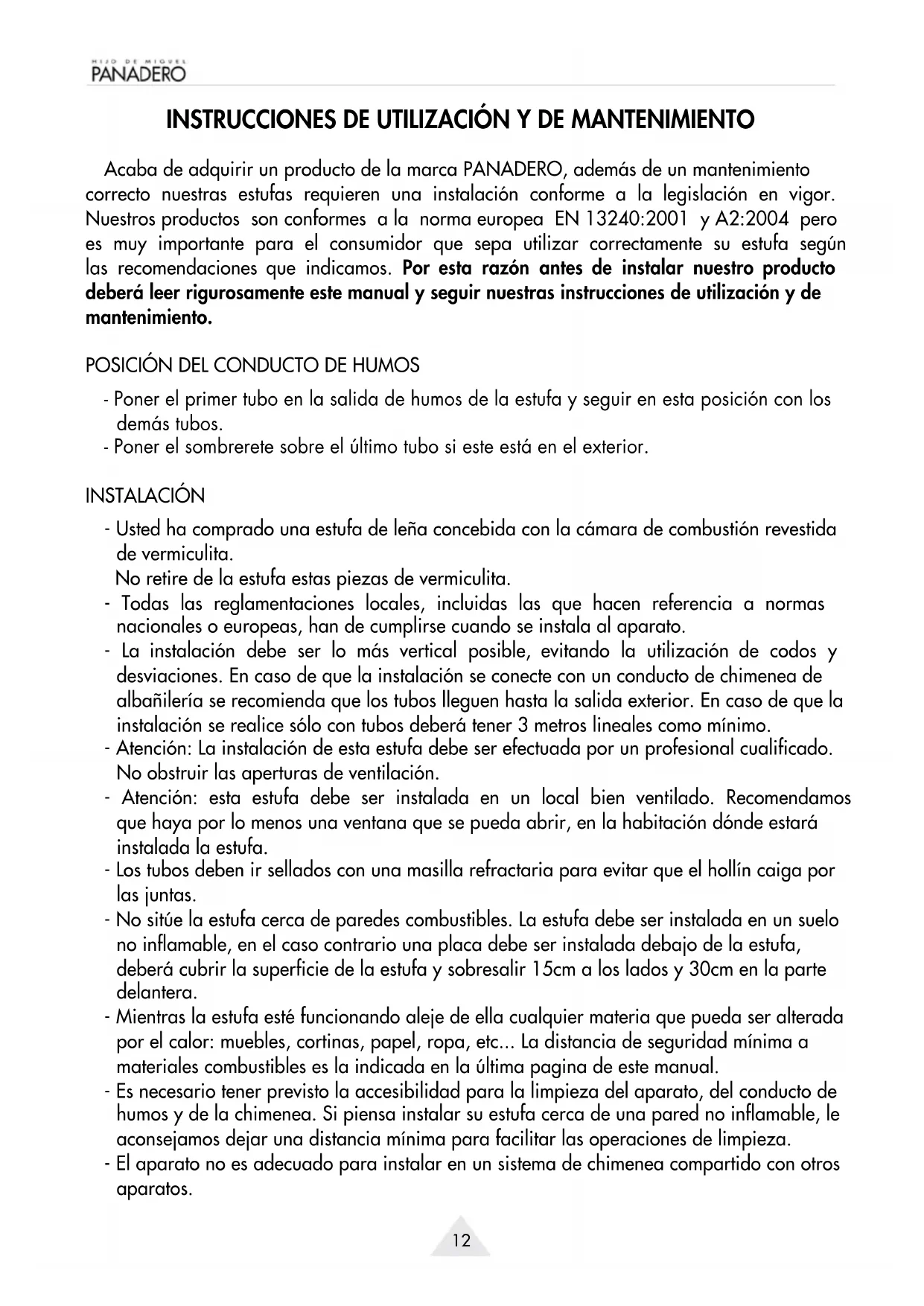

INSTRUCCIONES DE UTILIZACIÓN Y DE MANTENIMIENTO

Acaba de adquirir un producto de la marca PANADERO, además de un mantenimiento correcto nuestras estufas requieren una instalación conforme a la legislación en vigor. Nuestros productos son conformes a la norma europea EN 13240:2001 y A2:2004 pero es muy importante para el consumidor que sepa utilizar correctamente su estufa según las recomendaciones que indicamos. Por esta razón antes de instalar nuestro producto deberá leer rigurosamente este manual y seguir nuestras instrucciones de utilización y de mantenimiento.

POSICIÓN DEL CONDUCTO DE HUMOS

- Poner el primer tubo en la salida de humos de la estufa y seguir en esta posición con los demás tubos.

- Poner el sombrerete sobre el último tubo si este está en el exterior.

INSTALACIÓN

- Usted ha comprado una estufa de leña concebida con la cámara de combustión revestida de vermiculita.

No retire de la estufa estas piezas de vermiculita.

- Todas las reglamentaciones locales, incluidas las que hacen referencia a normas nacionales o europeas, han de cumplirse cuando se instala al aparato.

- La instalación debe ser lo más vertical posible, evitando la utilización de codos y desviaciones. En caso de que la instalación se conecte con un conducto de chimenea de albañilería se recomienda que los tubos lleguen hasta la salida exterior. En caso de que la instalación se realice sólo con tubos deberá tener 3 metros lineales como mínimo.

- Atención: La instalación de esta estufa debe ser efectuada por un profesional cualificado. No obstruir las aperturas de ventilación.

- Atención: esta estufa debe ser instalada en un local bien ventilado. Recomendamos que haya por lo menos una ventana que se pueda abrir, en la habitación dónde estará instalada la estufa.

- Los tubos deben ir sellados con una masilla refractaria para evitar que el hollín caiga por las juntas.

- No sitúe la estufa cerca de paredes combustibles. La estufa debe ser instalada en un suelo no inflamable, en el caso contrario una placa debe ser instalada debajo de la estufa, deberá cubrir la superficie de la estufa y sobresalir 15cm a los lados y 30cm en la parte delantera.

- Mientras la estufa esté funcionando aleje de ella cualquier materia que pueda ser alterada por el calor: muebles, cortinas, papel, ropa, etc... La distancia de seguridad mínima a materiales combustibles es la indicada en la última pagina de este manual.

- Es necesario tener previsto la accesibilidad para la limpieza del aparato, del conducto de humos y de la chimenea. Si piensa instalar su estufa cerca de una pared no inflamable, le aconsejamos dejar una distancia mínima para facilitar las operaciones de limpieza.

- El aparato no es adecuado para instalar en un sistema de chimenea compartido con otros aparatos.

- El aparato debe instalarse en suelos que tengan una capacidad portante adecuada. Si la construcción ya existente no cumple este requisito previo, deben adoptarse las medidas adecuadas (por ejemplo, una placa de distribución de carga) para cumplirlo.

COMBUSTIBLE

• Utilice como combustible leña seca, procurando que no exceda de un 20% el grado de humedad. Tenga en cuenta que una leña con un 50% ó un 60% de humedad no calienta, tiene una combustión muy mala, crea mucho alquitrán, desprende un vapor de agua excesivo y produce sedimentos excesivos en el aparato, cristal y conducto de humos. También puede utilizar briquetas de leña prensada.
• Encienda el fuego con pastillas existentes para tal fin o con la ayuda de papel y leña menuda. No utilice jamás para el encendido alcohol o productos similares.
• No queme basuras domésticas, materias plásticas o productos grasos que contaminen el medioambiente y puedan provocar riesgos de incendios por obstrucción del conducto.

FUNCIONAMIENTO

• Durante los primeros encendidos es normal que se produzca humo. Esto se debe a que se queman ciertos componentes de la pintura anticalórica al mismo tiempo que se adhiere el pigmento a la propia estufa. Por ello se recomienda ventilar abundantemente la habitación hasta que esto desaparezca.
• La estufa no está hecha para funcionar con la puerta abierta.
• El aparato está pensado para trabajar de forma intermitente con intervalos de recarga de combustible.
• Para el proceso de encendido de la estufa se recomienda utilizar papel, pastillas de encendido y pequeños palitos de leña. Una vez que el fuego comience a funcionar, agregar en la primera carga dos palos de 1,5 a 2 Kg. de peso. En este proceso de encendido los tiros de aire de la estufa han de estar totalmente abiertos. Si fuese necesario también puede ayudarse, al comienzo, abriendo el cajón de las cenizas.
• Una vez que el fuego ha cobrado intensidad, cierre totalmente el cajón de cenizas (si lo ha abierto anteriormente) y regule la intensidad del fuego cerrando en mayor o menor medida los tiros de aire.
• Para conseguir la potencia nominal de esta estufa ha de colocar una cantidad de leña aproximada de 1.5 Kg. de peso en intervalos de 45 min. Los troncos los debe colocar en sentido horizontal ligeramente separados entre sí, para asegurar una correcta combustión. No se debe recargar el aparato hasta que no se haya consumido la carga anterior y sólo quede la reserva de brasas.
• Para lograr una combustión lenta debe regular la intensidad del fuego con los tiros de aire. Estos tendrán que quedarse siempre libre de bloqueo para permitir el suministro de aire de combustión.
• Es normal que después de los primeros encendidos las piezas de latón tomen un color cobrizo.
• Es normal que con el uso la junta de fibra de vidrio del cristal se deshaga. Aunque la estufa pueda funcionar sin esta junta, se recomienda que cada temporada se reponga.
• El cajón inferior sirve para retirar las cenizas. Vaciarlo a menudo sin esperar que se llene demasiado para evitar que se estropee la parrilla, tenga cuidado con la ceniza que hasta 24 horas después puede seguir estando caliente.
• No abra la puerta del aparato de forma brusca con el fin de evitar la salida de humos. No abra jamás la puerta de la estufa sin previamente abrir el tiro. Abra la puerta solo con el fin de recargar con el combustible adecuado.

- El cristal, las piezas de latón y el aparato en general pueden alcanzar temperaturas muy elevadas, cuidado con los riesgos de quemaduras. Para manipular dichas piezas, utilice el guante adjunto con la estufa.

- Mantener alejados a los niños para evitar quemaduras durante la utilización.

- Si el arranque plantea problemas (temporada intermedia, chimenea fría, etc.) se puede encender un fuego de llamada con papel arrugado, lo que facilita la puesta en marcha de la estufa.

- En el caso de sobrecalentamiento, cierre los tiros de aire para reducir la intensidad del fuego.

- En el caso de mal funcionamiento, cierre los tiros de aire y consulte al fabricante.

- Para obtener las mejores prestaciones del aparato, al comenzar el encendido, abra solamente el aire primario y una vez que el fuego este vivo (1 ó 2 minutos) cerrar la mayor parte del aire primario dejando solamente una muy pequeña apertura para dejar una combustión lenta.

- En el caso de sobrecalentamiento, cierre los tiros de aire para reducir la intensidad del fuego.

- Si coloca troncos en el depósito de leña, estos no pueden tocar la parte superior del leñero

MANTENIMIENTO

- Conviene limpiar periódicamente el cristal para evitar que los restos de hollín lo ennegrezcan. En el comercio existen limpiadores especiales para ello. No utilice nunca agua. No intente nunca limpiar su estufa en funcionamiento.

- También es importante limpiar periódicamente los conectores de humos del aparato y deberá comprobar la ausencia de bloqueo antes de volver a encender el aparato después de un periodo prolongado de parada. Cada principio de temporada es importante que un profesional realice un mantenimiento de su instalación.

- En caso de incendio en la chimenea, si puede, cierre los tiros de aire y contacte inmediatamente con las autoridades.

- Cualquier pieza de repuesto que necesite tiene que ser recomendada por nosotros.

- La fibra de vidrio que se utiliza en las juntas puede sufrir degradación con el tiempo. Si éste fuera su caso, en el momento que se produzca, deberá reemplazarlo por una nueva fibra de vidrio.

GARANTÍA

Esta estufa es un producto de alta calidad, fabricada con gran esmero. Si, a pesar de ello, se produjera algún desperfecto, consulte primero con su distribuidor. Si él no puede solucionar el problema, se pondrá en contacto con nosotros y, si es necesario nos enviará la estufa. Nuestra empresa sustituye gratuitamente cualquier pieza defectuosa durante cinco años a partir de la fecha de compra. Los gastos de transporte, sin embargo, correrán por cuenta del cliente.

Si se produce cualquier deformación en el interior de la camara de combustión, esto es debido a un sobrecalentamiento del aparato y por tanto, NO está cubierto por la garantía.

Puesto que este aparato ha sido testado por un laboratorio homologado NO están cubiertas por la garantia las siguientes piezas:

- Cristal - Vermiculita

- Parrilla de fundición - Herrajes

En el interior del embalaje, encontrará una ficha de control de calidad, rogamos la remiten al distribuidor en caso de reclamación.

MEDIDAS Y CARACTERISTICAS

• Alto 850 mm
• Ancho 468 mm
• Fondo 409mm
• Peso 100 Kg
• Puerta entrada leña .....290 x 360 mm
• Salida humos 150-153 mm
• Cuerpo en acero de 5 mm.
• Parrilla de hierro fundido
• Pintura anticalórica resistente a 800 °C
• Vidrio vitrocerámico 750 °C

• Troncos hasta 40 cm

• Potencia calorífica nominal .....7.5 kW

• Rendimiento 80,7 %
• Emisión de CO 0.10 %
• Tiro en la chimenea para potencia nominal 11.8 Pa
• Caudal masico de los humos ..... 5.6 g/s
• Temperatura de los humos ..... 248°C
• Distancia mínima a materiales combustibles 80 cm
• Volumen de calefacción (aprox.) 230 m ^3

C€

EN 13240: 2001 & A2: 2004

HIJO DE MIGUEL

PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN

ESTUFA DE LEÑA "ANDES" 18

ESTUFA INDEPENDIENTE PARA COMBUSTIBLE SOLIDO

CERTIFICATE N 39-11540-T-2

DECLARACION DE PRESTACIONES.... 18500

ORGANISMO NOTIFICADO 1677

Potencia nominal 7.5 kW

Rendimiento.... 80,7 %

Emisión de CO en los productos de combustión 0.10 %

Temperatura de los humos 248 °C

Distancia mínima a materiales combustibles 80 cm

Tipos de combustible .... Leña y briquetas

HIJO DE MIGUEL PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN
