BSB578271M - Horno electrico AEG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno eléctrico empotrable
Dimensiones (Al x An x Pr)	594 mm x 595 mm x 569 mm
Profundidad de empotramiento	548 mm
Ancho del mueble requerido	560 mm
Profundidad del mueble requerida	550 mm
Altura mínima del mueble	590 mm (600 mm bajo encimera)
Volumen de la cavidad	72 L
Peso neto	32,7 kg
Alimentación eléctrica	230 V ~ 50 Hz
Clase de eficiencia energética	A+
Consumo energético (convencional)	0,93 kWh/ciclo
Consumo energético (calor rotatorio)	0,69 kWh/ciclo
Modos de cocción	Calor rotatorio, Calentamiento Superior/Inferior, Humedad Baja, Función Pizza, Calentamiento Inferior, Platos Congelados, Calor Rotatorio Húmedo, Grill, Turbo Grill, Cocción al vapor
Funciones especiales	Cocción asistida, Sonda de cocción, Precalentamiento rápido, Limpieza por pirólisis, Wi-Fi integrado, Bloqueo de teclas
Número de niveles de rejilla	5
Accesorios incluidos	Rejilla metálica, Bandeja de cocción, Bandeja para asar, Sonda de cocción
Depósito de agua	Capacidad 900 ml, con vaciado y descalcificación
Limpieza	Pirólisis (3 niveles: 1h30, 2h, 2h30), Limpieza recomendada, Soporte de rejilla extraíble
Seguridad	Seguridad infantil, Apagado automático, Bloqueo de puerta, Sistema de refrigeración
Conectividad	Wi-Fi 2,4 GHz, aplicación My AEG Kitchen
Iluminación	Halógena, clase de eficiencia G, reemplazable
Índice de reparabilidad	Piezas de repuesto disponibles: bombilla, sonda, depósito, puerta, etc. (servicio autorizado)

Preguntas frecuentes - BSB578271M AEG

¿Cómo utilizar la sonda de cocción?

Inserte la punta de la sonda de cocción en el centro de la parte más gruesa del alimento (carne, ave, pescado). Conéctela en la toma situada en la parte frontal del horno. Ajuste la temperatura interna deseada (p. ej., 65°C para término medio). Cuando se alcance la temperatura, sonará una señal acústica. Desconecte la sonda con cuidado (está caliente).

¿Cómo limpiar el horno por pirólisis?

Retire todos los accesorios y los residuos de alimentos excesivos. Seleccione el menú Limpieza y elija un ciclo: C1 (1h30, ligero), C2 (2h, normal) o C3 (2h30, completo). La puerta se bloquea y la temperatura sube muy alto. Después del enfriamiento, limpie las cenizas con un paño húmedo. Ventile la habitación durante la operación.

¿Qué hacer si la pantalla muestra 'Err F102'?

Este código indica un problema de bloqueo de puerta. Verifique que la puerta esté bien cerrada y que el bloqueo no esté roto. Reinicie el aparato cortando el fusible durante unos segundos. Si el error persiste, contacte a un servicio postventa autorizado.

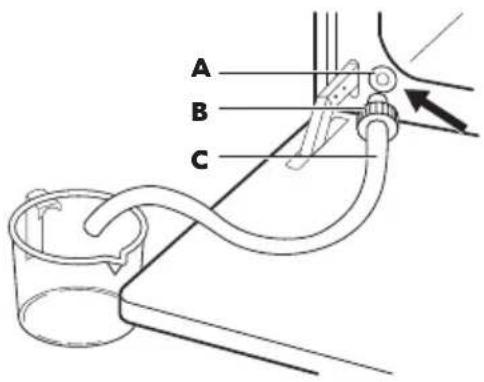

¿Cómo vaciar el depósito de agua después de una cocción al vapor?

Apague el horno y déjelo enfriar. Conecte la manguera de vaciado (incluida) a la válvula de vaciado en la parte inferior frontal. Coloque el extremo de la manguera en un recipiente, luego presione varias veces el botón de la válvula para evacuar el agua residual. Seque la cavidad con una esponja.

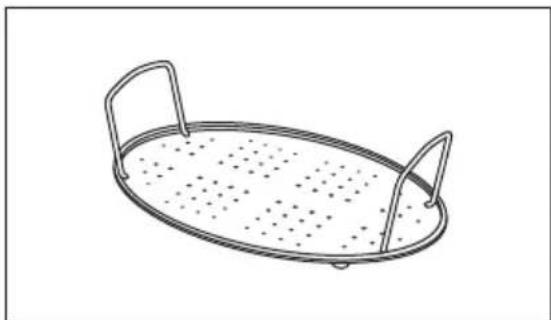

¿Puedo usar la función de vapor sin accesorio especial?

No, la cocción al vapor requiere un recipiente de cocción alimentario opcional (recipiente de vidrio, tapa, manguera de inyección). No está incluido con el horno. Puede adquirirlo en su distribuidor. Sin este accesorio, el vapor no se inyectará correctamente.

¿Cómo conectar el horno al Wi-Fi?

Descargue la aplicación My AEG Kitchen en su smartphone. Active el Wi-Fi en el menú Configuraciones del horno (opción 10). Siga las instrucciones de la aplicación para asociar el aparato a su red de 2,4 GHz. El indicador Wi-Fi parpadea y luego se queda encendido cuando la conexión está establecida.

¿Cuál es la capacidad del depósito de agua y cómo descalcificarlo?

El depósito tiene una capacidad de 900 ml. Para descalcificarlo, vierta 850 ml de agua y 5 cucharaditas de ácido cítrico. Inicie la función Humedad Baja a 230°C durante 25 min, luego deje enfriar. Repita con una temperatura entre 130 y 230°C durante 10 min. Luego enjuague abundantemente.

¿Cómo ajustar la hora en el horno?

Acceda al menú Configuraciones (gire el mando a Menú), seleccione 'Hora actual' (opción 1), luego ajuste las horas y minutos con el mando de control. Confirme con OK. En caso de corte de corriente, la hora deberá ajustarse de nuevo.

El horno no calienta, ¿qué verificar?

Verifique que el aparato esté correctamente enchufado y que el fusible no haya saltado. Asegúrese de que la puerta esté bien cerrada y que el bloqueo de teclas no esté activado (mantenga presionado OK para desactivar). Si el apagado automático es la causa, reinicie el horno. Si nada funciona, contacte al servicio postventa.

¿Cómo quitar y limpiar la puerta del horno?

Abra completamente la puerta, levante los pestillos de las bisagras. Cierre la puerta a medio camino, luego levántela para retirarla. Colóquela sobre un paño. Retire el borde empujando hacia adentro, luego saque los paneles de vidrio uno por uno. Límpielos con agua jabonosa (no en lavavajillas). Vuelva a montar en orden inverso respetando los símbolos en los vidrios.

MANUAL DE USUARIO BSB578271M AEG

ES Manual de instrucciones | Horno de vapor 185

La temperatura del forno.

La temperatura interna.

- Utilize apenas a sonda térmica (sensor de temperatura de núcleo) recomendada para este aparelho.

2.5 Limpeza pirolítica

AVISO!

Módulo Wi-Fi NIUS-50

- Sonda térmica • Mal passado

Sonda térmica - mede a temperatura no interior dos alimentos.

A temperatura de núcleo.

9.3 Como utilizar: Sonda térmica

Passo 1 Ligar o forno.

Passo 3 Inserir: Sonda térmica.

12.1 Notas sobre a limpeza

Agentes de lim- peza

12.3 Como utilizar: Limpeza pirolítica

Limpeza do forno com Limpeza pirolítica.

AVISO!

Existe o risco de queimaduras.

CUIDADO!

Antes da Limpeza pirolítica:

12.4 Aviso de limpeza

Le damos la bienvenida a AEG. Gracias por elegir nuestro aparato.

En nuestro esfuerzo por ser sostenibles, reducimos el papel y ofrecemos los manuales de usuario al completo en línea. Acceda a su manual de usuario completo en aeg.com/manuals

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación en aeg.com/support

Para más recetas, consejos y resolución de problemas, descargue la aplicación My AEG Kitchen.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD....187
2. INSTRUCCIONES DE SEGURIDAD.... 189
3. INSTALACIÓN.... 192
4. DESCRIPCIÓN DEL PRODUCTO....194

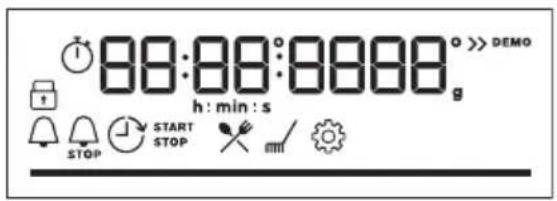

5. PANEL DE CONTROL....194
6. ANTES DEL PRIMER USO....195
7. USO DIARIO....197
8. FUNCIONES DEL RELOJ....203
9. USO DE LOS ACCESORIOS.... 204
10. FUNCIONES ADICIONALES....208
11. CONSEJOS....209
12. MANTENIMIENTO Y LIMPIEZA.... 212
13. SOLUCIÓN DE PROBLEMAS.... 217
14. EFICACIA ENERGÉTICA.... 219
15. ESTRUCTURA DEL MENÚ....220
16. ASPECTOS MEDIOAMBIENTALES....221


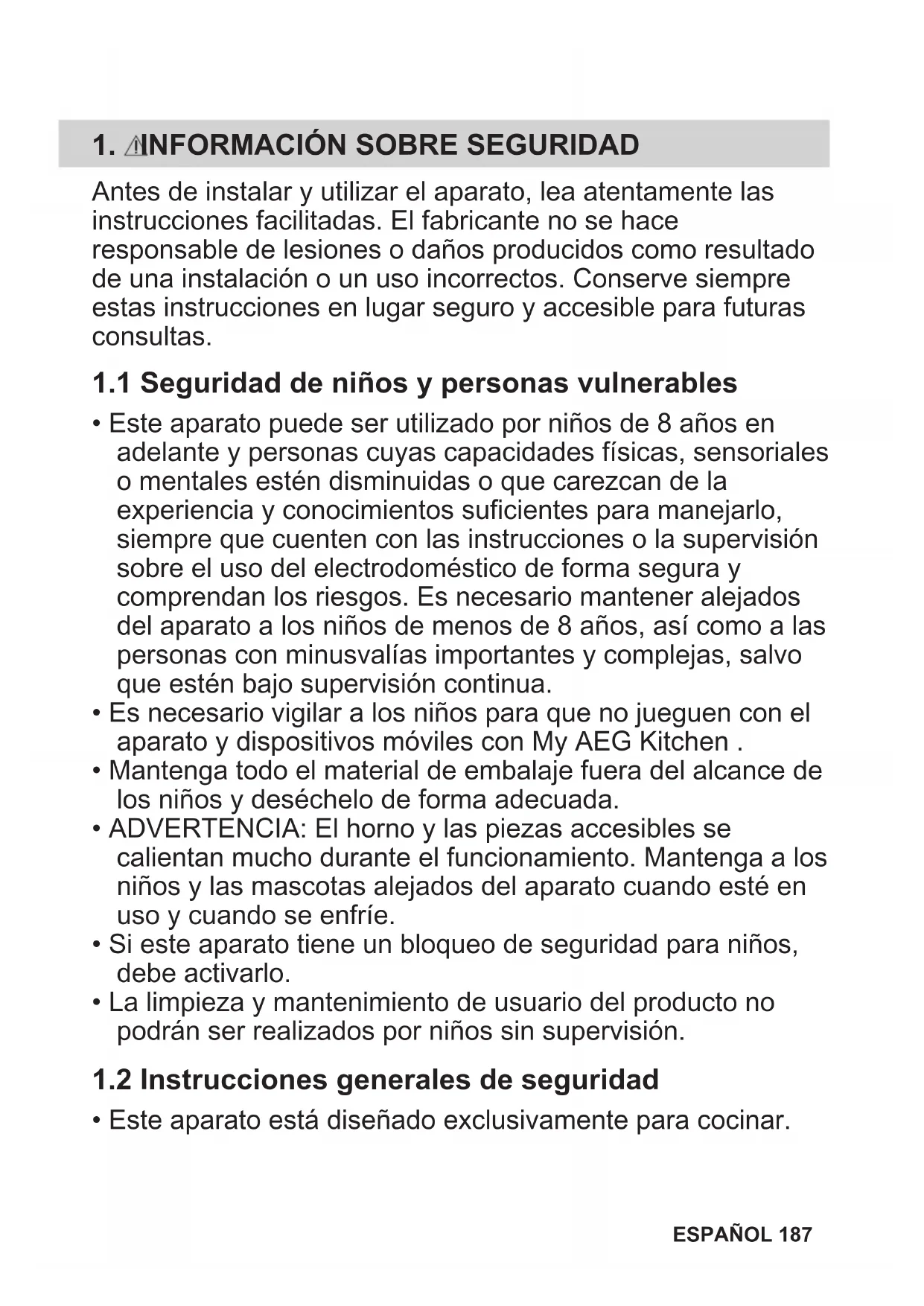

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

- Es necesario vigilar a los niños para que no jueguen con el aparato y dispositivos móviles con My AEG Kitchen.

- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

- Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

- La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

- Este aparato está diseñado exclusivamente para cocinar.

• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.
• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.
• Utilice únicamente la sonda térmica (la sonda de temperatura interna) recomendada para este aparato.
• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

- Antes de la limpieza pirolítica, retirar todos los accesorios y cualquier depósito/derrames que haya en el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario(Altura mínima del armariodebajo de la encimera)	590 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal delaparato	594 mm
Altura de la parte traseradel aparato	576 mm
Anchura de la parte frontaldel aparato	595 mm
Anchura de la parte traseradel aparato	559 mm
Fondo del aparato 569 mm

Fondo empotrado del aparato	548 mm
Fondo con la puerta abierta 1022 mm
Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera	1500 mm
Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con

corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Cierre completamente la puerta del aparato antes de enchufar el cable de alimentación a la toma de corriente.
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para ver la sección del cable, consulte la potencia total indicada en la placa de características. También puede consultar la tabla:

Potencia total (W) Sección del cable (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.
• No comparta su contraseña Wi-Fi.

ADVERTENCIA!

Podría dañar el aparato.

- Para evitar daños o decoloraciones en el esmalte:

• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.
• tenga cuidado al retirar o instalar los accesorios.

- La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.
• Cocina siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Limpieza Pirolítica

ADVERTENCIA!

Riesgo de lesiones / Incendios / Emisiones químicas (humos) en el modo pirolítico.

- Antes de realizar la limpieza pirolítica y el precalentamiento inicial, retire del interior del horno:

• restos de comida, aceite o grasa o depósitos.
• cualquier objeto extraíble (incluidos estantes, rieles laterales, etc., suministrados con el aparato), especialmente cualquier olla, sartén, bandeja, utensilio, etc. antiadherente.

- Lea atentamente todas las instrucciones de limpieza pirolítica.

- Mantenga a los menores alejados del aparato cuando se realiza la limpieza pirolítica. El aparato se calienta mucho y el aire caliente se expulsa por las salidas de ventilación delanteras.

- La limpieza pirolítica es una operación a alta temperatura que puede liberar humos de los residuos de cocción y de los materiales de fabricación, por lo que se recomienda a los consumidores:

– proporcionar una buena ventilación durante y después de la limpieza pirolítica.
– proporcionar una buena ventilación durante y después del precalentamiento inicial.

- No derrame ni aplique agua a la puerta del horno durante y después de la limpieza pirolítica para no provocar daños en los paneles de vidrio.

- Los humos emitidos por todos los hornos pirolíticos y residuos de cocción descritos no son dañinos para las personas, incluidos los niños o personas con problemas médicos.

- Mantenga las mascotas pequeñas alejadas del aparato durante y después de la limpieza pirolítica y precalentamiento inicial. Las mascotas pequeñas (especialmente las aves y los reptiles) pueden ser muy sensibles a los cambios de temperatura y los humos emitidos.

- Las superficies antiadherentes de recipientes, sartenes, bandejas, utensilios, etc., pueden dañarse por la alta temperatura pirolítica de todos los hornos pirolíticos y también pueden ser fuente de humos dañinos de baja intensidad.

2.6 Cocción al vapor

ADVERTENCIA!

Existe riesgo de lesiones y daños en el aparato.

- El vapor liberado puede causar quemaduras:

- No abra la puerta del aparato durante la cocción al vapor.

- Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor.

2.7 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras

aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

- Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

- Utilice solo bombillas de las mismas características.

2.8 Asistencia tecnica

- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

- Utilice solamente piezas de recambio originales.

2.9 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

- Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

- Corte el cable eléctrico cerca del aparato y deséchelo.

- Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

32 4 14 5 6 7 8 9 13 ⑤ ④ ③ ② ① 12 11 10

1 Panel de control
2 Mando de las funciones de cocción
3 Pantalla
4 Mando de control
5 Compartimento de agua
6 Resistencia
7 Toma de la sonda térmica
8 Bombilla
9 Ventilador
10 Soporte de parrilla extraíble
11 Tubo de desagüe
12 Válvula de desagüe
13 Posiciones de las parrillas
14 Entrada del vapor

4.2 Accesorios

• Parrilla
Para utensilios de cocina, moldes de pastelería, asados.
- Bandeja
Para bizcochos y galletas.
• Parrilla/sartén para asar

Para hornear y asar o como bandeja para grasa.

- Sonda térmica

Para medir la cantidad de alimentos que se han cocinado.

5. PANEL DE CONTROL

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Vista general del panel de control

Seleccione una función de cocción para encender el aparato. Gire el mando de las

funciones de cocción hasta la posición de apagado para apagar el aparato.

Temporizador Calentamiento rápido Luz Sonda térmica Confirmar ajuste

5.3 Pantalla

88:88:8888 h : min : s STOP START STOP > > DEMO mi

Pantalla con funciones principales.

Indicadores de pantalla

Indicadores básicos
Bloqueo	Cocción asistida	Limpieza	Ajustes	Calentamiento rápido
Indicadores de temporizador
Avisador	Hora de fin	Tiempo de retardo		Tiempo de funcionamiento
Wi-Fi La conexión está activada.		Operación remoto está encendido.
Indicador Wi-Fi: parpadea cuando el horno se puede conectar a la red Wi-Fi.		Indicador Operación remoto: el aparato se puede controlar de forma remota.
Barra de progreso - para la temperatura o el tiempo. La barra está completamente roja cuando el aparato alcanza la temperatura ajustada.
Indicadores del depósito de agua
Sonda térmica indicador.

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Limpieza inicial

Antes del primer uso, limpie el aparato vacío y ajuste el tiempo:

00:00

Ajuste la hora. Pulse OK

6.2 Precalentamiento inicial

Precaliente el horno vacío antes de utilizarlo por primera vez.

Paso 1 Retire todos los accesorios del horno y carriles laterales extraíbles del horno.

Paso 2

Seleccione la temperatura máxima para la función: Deje funcionar el horno 1h.

Paso 3

Seleccione la temperatura máxima para la función: Deje funcionar el horno 15min.

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

6.3 Conexión inalámbrica

Para conectar el aparato necesitas:

• Red inalámbrica con conexión a Internet.
• Dispositivo móvil conectado a la misma red inalámbrica.

Paso 1

Para descargar la aplicación My AEG Kitchen : Escanee el código QR de la placa de características con la cámara de su dispositivo móvil para ser redirigido a la página de inicio de AEG. La placa de características se encuentra en el marco delantero del interior del aparato. También puede descargar la aplicación directamente desde la tienda de aplicaciones.

Paso 2 Siga las instrucciones para instalar la aplicación.

Paso 3

Gire el mando para seleccionar las funciones de cocción:

Paso 4

Gire el mando de control para seleccionar: Ajustes. Active Wi-Fi. Consulte el capítulo "Estructura de menús".

Frecuencia 2.4 GHz WLAN

2400 - 2483.5 MHz

Protocolo IEEE 802.11b DSSS, 802.11g/n OFDM

Módulo Wi-Fi NIUS-50

6.4 Licencias de software

El software de este producto contiene componentes basados en software de código abierto y libre. AEG reconoce por completo las contribuciones del software abierto y de las comunidades robóticas al proyecto de desarrollo.

Para acceder al código fuente de estos componentes de software de código abierto y

libre, cuyas condiciones de licencia requieren publicación, y a ver toda la información sobre derechos de autor y condiciones de licencia aplicables, visite: http://aeg.opensoftwarerepository.com (carpeta NIUS).

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo ajustar: Funciones de cocción

Paso 1 Gire el mando del horno y seleccione la función de cocción.

Paso 2 Gire el mando de control para ajustar la temperatura.

- mantenga pulsado para activar la función. Calentamiento rápido. Disponible para algunas funciones del no.

Cocción al vapor

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Presione la tapa del compartimento de agua para abrirla.

Llene el compartimento con900 ml de agua.

Empuje el compartimento de agua hasta su posición inicial.

Seleccione la función de cocción al vapor.

Ajuste la temperatura.

7.2 Funciones de cocción

Función de cocción Aplicación

Aire caliente

Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.

Ajuste la temperatura entre 20 y 40 °C menos que para Cocción convencional.

Función de cocción Aplicación
	Para hornear y asar alimentos en una posición de parrilla.
Cocción convencional
	La función es adecuada para carne, aves, platos al horno y estofados. Gracias a la combinación de vapor y calor, la carne adquiere una textura tierna y jugosa, además de una superficie crujiente.
Humedad baja
	Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente.
Función Pizza
	Para hornear pasteles con base crujiente y conservar alimentos.
Calor inferior
	Para productos precocinados (por ejemplo, patatas fritas, porciones de patata o rolli-tos de primavera) crujientes.
Congelados
	Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. Se utiliza el calor residual. La potencia calorífica puede reducirse. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventilador.
Horneado húmedo + ventilador
	Para asar al grill alimentos de poco espesor y tostar pan.
Grill
	Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar.
Grill turbo
	Para acceder al menú: Cocción asistida, Limpieza, Ajustes.
Menú

Aire caliente, Cocción convencional: Cuando se ajusta la temperatura por debajo de 80 °C, la lámpara se apaga automáticamente después de 30 segundos.

7.3 Notas sobre la función Moist Fan:Horneado húmedo + ventilador

Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según: IEC/EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa

la función y el horno funcione con la máxima eficiencia energética posible.

Cuando se utiliza esta función, la lámpara se apaga automáticamente después de 30 s.

Consulte las instrucciones de cocción en el capítulo “Consejos”, Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo “Eficiencia energética”, Ahorro energético.

7.4 Depósito de agua

Indicador del depósito de agua

El depósito está lleno.

El depósito está medio lleno.

Indicador del depósito de agua

El depósito está vacío. Vuelva a llenar el depósito.

Si llena demasiado el depósito, el agua sobrante circula hasta el fondo del horno por el desagüe de seguridad. Retire el agua con una esponja.

Vaciado del depósito de agua

Paso 1	Apague el horno, déjela con la puerta abierta y espere a que el horno esté frío.
Paso 2	Conecte el tubo de desagüe (C) a la válvula de salida (A) a través del conector (B).
Paso 3	Mantenga el extremo del tubo por debajo del nivel de A y pulse B repetidamente para recoger el agua restante.
Paso 4	Desacople la C y la B y seque el horno con una esponja suave.

A B C

7.5 Cómo ajustar: Cocción asistida

Para cada plato de este submenú se recomienda una función de cocción y una temperatura. Utilice la función para preparar un plato rápidamente con los ajustes predeterminados. Puede ajustar la hora y la temperatura durante la cocción.

Cuando termine la función, compruebe si la comida está lista.

Para algunos de los platos, también puede cocinar con:		El grado de cocinado de un plato:
• Sonda térmica • Poco hecho		• Al punto• Muy hecho
Paso 1 Paso 2 Paso 3 Paso 4
		P1 - P...	OK
Acceda al menú. Seleccione Cocción asistida. Pulse OK		Seleccione el plato. Pulse OK.	Introduzca el plato en el horno. Confirmar ajuste.

7.6 Cocción asistida

Leyenda

Sonda térmica disponible. Coloque la Sonda térmica en la parte más gruesa del plato.

El aparato se apaga cuando se alcanza la temperatura ajustada en la Sonda térmica.

Añada agua al depósito.

Leyenda

Precaliente el aparato antes de empezar a cocinar.

Nivel del estante.

La pantalla muestra P y un número del plato que puede consultar en la tabla.

Plato Peso Nivel/accesorio de la parrilla

1	Rosbif, poco hecho	1 - 1.5kg; 4-5 pedazos gruesos cm	2; bandejaFría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.
2	Rosbif, al punto
3	Rosbif, muy hecho
4	Bistec, en su punto 180 - 220g por pedazo; 3 rebanadas gruesas cm	3; fuente de asado en la parrillaFría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.
5	Asado de ternera/estofado (costillas de cebado, redondo superior, flanco grueso)	1.5 - 2kg	2; fuente de asado en la parrillaFría la carne durante unos minutos en una sartén caliente. Añada líquido. Insértelo en el aparato.
6	Rosbif, poco hecho (cocción lenta)	1 - 1.5kg; 4-5 pedazos gruesos cm	2; bandejaUse sus condimentos favoritos o simplemente sal y pi-mienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.
7	Rosbif, al punto (coc-ción lenta)
8	Rosbif, muy hecho (cocción lenta)
9	Filete poco hecho (cocción lenta)	0,5 - 1,5 kg; 5 - 6 cm pedazos gruesos	2; bandejaUse sus condimentos favoritos o simplemente sal y pi-mienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.
10	Filete, en su punto (cocción lenta)
11	Filete hecho (cocción lenta)
12	Asado de ternera (por ejemplo, el hombro)	0.8 - 1.5kg; 4- pedazos gruesos cm	2; fuente de asado en la parrillaUse sus especias favoritas. Añada líquido. Asado cubier-to.
13	Cerdo asado en el cuello o en el hom-bro	1.5 - 2kg	1; fuente de asado sobre parrillaDespués de la mitad del tiempo de cocción, voltee la car-ne.
14	Cerdo desmigado (cocción lenta)	1.5 - 2kg	2; bandejaUse sus especias favoritas. Dé la vuelta a la carne a la mitad del tiempo de cocción para dorar uniformemente.

Plato Peso Nivel/accesorio de la parrilla
15	Lomo, fresco 1 - 1.5kg; 5-6 pe-dazos gruesos cm	2; fuente de asado en laparrillaUse sus especias favoritas.
16	Costillas 2 - 3kg; utilice 2-3costillas finas cm	3 bandeja hondaAñada líquido para cubrir la base de un plato. Después de la mitad del tiempo de cocción, volte la carne.
17	Pierna de cordero con hueso 1.5 - 2kg; 7-9 pe-dazos gruesos cm	2; fuente de asado en labandejaAñada líquido. Después de la mitad del tiempo de coc-ción, volte la carne.
18	Pollo entero 1 - 1.5kg; fresco	2; cacerola sobrebandejaUse sus especias favoritas. Dele la vuelta al pollo a la mi-tad del tiempo de cocción para obtener un dorado uniforme.
19	Medio pollo 0.5 - 0.8kg	3 bandeja de hornearUse sus especias favoritas.
20	Pechuga de pollo 180 - 200g por tro-zo	2; cazuela sobreparrillaUse sus especias favoritas. Fría la carne durante unos minutos en una sartén caliente.
21	Muslos de pollo, frescos	3; bandejaSi se marchan las patas de pollo marinadas, ajuste la temperatura más baja y cocínelas más tiempo.
22	Pato entero 2 - 3kg	2; fuente de asado en laparrillaUse sus especias favoritas. Coloque la carne en la fuente. Dé la vuelta al pato a la mitad del tiempo de cocción.
23	Ganso entero 4 - 5kg	2; bandeja hondaUse sus especias favoritas. Coloque la carne en la bandeja honda. Dele la vuelta a la mitad del tiempo de coc-ción.
24	Pastel de carne 1kg	2; parrillaUse sus especias favoritas.
25	Pescado entero, al grill 0.5 - 1kg por pes-cado	2; bandejaLlene el pescado con mantequilla y utilice sus especias y hierbas favoritas.
26	Filete de pescado -	3; cazuela sobreparrillaUse sus especias favoritas.
27	Tarta de queso -	2; molde desmontable de 28 cm en laparrilla
28	Tarta de manzana -	3; bandeja
29	Tarta de manzana -	2; forma de pastel en laparrilla
30	Pastel de manzana -
31	Brownies 2kg de masa
32	Magdalenas de chocolate	-
33	Pastel de hogaza -
34	Patatas al horno 1kg
35	Porciones 1kg
36	Verduras al grill 1 - 1.5kg
37	Croquetas congeladas	0.5kg
38	Pomos congelados 0.75kg
39	Lasaña de carne/verdura con láminas de pasta seca	1 - 1.5kg
40	Patatas gratinadas (patatas crudas)	1 - 1.5kg
41	Pizza fresca y fina	-
42	Pizza fresca, gruesa	-
43	Quiche -
44	Baguette / chapata / pan blanco	0.8kg
45	Todo el grano / cen-teno / pan oscuro de grano en molde de pan	1kg

8. FUNCIONES DEL RELOJ

8.1 Funciones de reloj

Función de reloj Aplicación
[OK76]Avisador	Al finalizar el tiempo, sonará la señal acústica.
STOPTiempo de cocción	Cuando el temporizador finaliza, suena la señal y la función de cocción se detiene.
Tiempo de retardo	Para posponer el inicio y/o fin de la cocción.
Tiempo de funcionamiento	El máximo es 23 h 59 min. Esta función no influye en el funcionamiento del horno. Para encender y apagar Tiempo de funcionamiento seleccione: Menú, Ajustes.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora
Paso 1 Paso 2 Paso 3
≡
Para cambiar la hora, acceda al menú y seleccione Ajustes, Hora.	Ajuste el reloj	Pulse: OK

Paso 1		Paso 2 Paso 3
	La pantalla muestra:0:00
Pulse:		Ajustar la Avisador	Pulse: OK
i El temporizador comienza la cuenta atrás inmediatamente.

Cómo ajustar: Tiempo de cocción

Paso 1 Paso 2		La pantalla muestra:0:00STOP	Paso 3 Paso 4
Elija una función de cocción y la temperatura.	Pulse repetidamente:		Ajuste el tiempo de cocción.	Pulse: OK

i El temporizador comienza la cuenta atrás inmediatamente.

Cómo ajustar: Tiempo de retardo

Paso 1 Paso 2			Paso 3 Paso 4			Paso 5 Paso 6
		La pantalla muestra: la hora			La pantalla muestra: --:--
Seleccione la función de coc-ción.	Pulse repeti-damente: [IMAGE]	INICIO	Ajuste la ho-ra de inicio.	Pulse:	PARAR	Ajuste la hora de fin.	Pulse:

Seleccione la función de coc- ción.
Pulse repeti- damente:
[Non-Text]
Ajuste la ho- ra de inicio.
Pulse:
[Non-Text]
Ajuste la hora de fin.
Pulse:
El temporizador empieza a contar hacia atrás a una hora programada.

9. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegú- rese de que las hendiduras apuntan hacia abajo.

Introduzca la bandeja entre las guías del carril de apoyo.

Sonda térmica: mide la temperatura dentro de los alimentos.

°C

La temperatura del horno.

La temperatura interna.

Para obtener un resultado de cocción óptimo:

Los ingredientes deben estar a temperatura ambiente.

No debe utilizarse para platos líquidos.

Durante la cocción debe permanecer en el plato.

9.3 Instrucciones de uso: Sonda térmica

Paso 1 Encienda el horno.

Paso 2 Programe una función de cocción y, si es necesario, la temperatura del horno.

Paso 3 Introduzca: Sonda térmica.

Carne, aves y pescado Estofado

Inserte la punta de Sonda térmica en el centro de la carne o el pescado, en la parte más gruesa si es posible. Asegúrese de que al menos 3/4 de Sonda térmica queda dentro del plato.

Inserte la punta de Sonda térmica exactamente en el centro del estofado. Sonda térmica debe mantenerse estable en un lugar durante el horneado. Para ello, úsela con un alimento sólido. Use el borde de la fuente de horno para apoyar el asa de silicona de Sonda térmica. La punta de Sonda térmica no debe tocar el fondo de la fuente de horno.

Paso 4 Enchufe Sonda térmica en la toma de la parte frontal del horno. La pantalla muestra la temperatura actual de: Sonda térmica.

Paso 5

- pulse para ajustar la temperatura interna de la sonda.

Paso 6

Cuando los alimentos alcancen la temperatura programada, sonará una señal acústica. Puede finalizar o continuar la cocción para asegurarse de que los alimentos estén correctamente cocinados.

Paso 7 Desconecte Sonda térmica el enchufe de la toma y saque el plato del horno.

ADVERTENCIA!

Existe riesgo de quemaduras Sonda térmica al calentarse. Tenga mucho cuidado al desconectarla y retirarla del alimento.

9.4 Accesorios para cocción al vapor

El kit de accesorios para cocinar al vapor no se incluye con el horno. Para obtener más información, póngase en contacto con su proveedor local.

Bandeja alimentaria para hornear en modalidad de cocción al vapor

La bandeja alimentaria para hornear consta de un cuenco de cristal (A), una tapa (B), un tubo del inyector (C), un inyector (D) y un grill de acero (E).

Cuenco de cristal (A) Tapa (B)

Inyector, tubo del inyector y grill de acero.

El tubo del inyector (C) se utiliza para cocinar al vapor; el inyector (D) se utiliza para cocinar con vapor directo.

C D

Grill de acero (E)

• No coloque la bandeja de horneado caliente sobre superficies frías o húmedas.
• No vierta líquidos fríos en la bandeja cuando esté caliente.
• No utilice la bandeja sobre una superficie de cocción caliente.

- No limpie la bandeja con productos abrasivos, estropajos ni polvos.

9.5 Cocción al vapor en bandeja alimentaria para hornear

Paso 1

Coloque la bandeja para hornear en el grill de acero y cúbrala con la tapa. Coloque el tubo del inyector en el orificio de la tapa. Coloque la bandeja en el segundo nivel desde abajo.

Paso 2 Conecte el tubo del inyector a la entrada del vapor.

Paso 3 Ajuste el horno en la función de cocción al vapor.

9.6 Cocción directa al vapor

Coloque la bandeja en el grill de acero. Añada algo de agua. No utilice la tapa.

ADVERTENCIA!

El inyector puede estar caliente cuando el horno está funcionando. Utilice siempre guantes para horno. Retire el inyector del horno cuando no utilice la función de vapor.

Paso 1	Conecte el inyector con el tubo del inyector. Conecte el tubo del inyector a la entrada del vapor.
Paso 2	Coloque la bandeja en el primer o segundo nivel desde abajo.Asegúrese de que el tubo del inyector no está atascado. Mantenga el inyector alejado de la resistencia.

Paso 3 Ajuste el horno en la función de cocción al vapor.

Para cocinar alimentos como pollo, pato, pavo o pescados grandes, coloque el inyector dentro de los alimentos.

Esta función impide que se produzca accidentalmente un cambio en la función del aparato.

Actívela cuando el aparato esté en funcionamiento: la cocción ajustada continúa y el panel de control está bloqueado.

Actívela cuando el aparato esté apagado: no se puede encender y el panel de control está bloqueado.

OK - mantenga pulsado para activar la función. Suena una señal.

3 x □ parpadea cuando se enciende el bloqueo.

10.2 Desconexión automática

Por motivos de seguridad, el aparato se desactiva transcurrido un tiempo si una función de cocción está en funcionamiento y no se modifica ningún ajuste.

(°C) (h)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (h)

250 - máximo 3

La función de desconexión automática no funciona con las siguientes funciones: Luz, Sonda térmica, Tiempo de retardo.

10.3 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador

de enfriamiento puede seguir funcionando hasta que se enfríe.

11. CONSEJOS

11.1 Recomendaciones de cocción

i

La temperatura y los tiempos de cocción de las tablas son meramente orientativos. Dependen de las recetas y de la calidad y cantidad de los ingredientes utilizados. El aparato puede hornear o asar de forma diferente del aparato que tenía anteriormente. Las siguientes sugerencias muestran los ajustes recomendados para la temperatura, el tiempo de cocción y la posición de los estantes para tipos de alimentos concretos. Si no encuentra los ajustes para una receta especial, busque otra similar.

11.2 Horneado húmedo + ventilador

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

	(°C) (min)
Rollitos dulces, 16 piezas	bandeja o bandeja honda 180 2 20 - 30
Rollitos, 9 piezas bandeja o bandeja honda 180 2 30 - 40
Pizza congelada, 0,35 kg	parrilla 220 2 10 - 15
Brazo de gitano bandeja o bandeja honda 170 2 25 - 35
Brownie bandeja o bandeja honda 175 3 25 - 30
Soufflé, 6 piezas ramekin cerámico sobre parrilla	200 3 25 - 30
Base de masa brisé molde de base sobre parrilla 180 2 15 - 25
Tarta Victoria bandeja de hornear sobre parrilla	170 2 40 - 50
Pescado pochado, 0,3 kg	bandeja o bandeja honda 180 3 20 - 25
Pescado entero, 0,2 kg	bandeja o bandeja honda 180 3 25 - 35
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla 180 3 25 - 30
Carne pochada, 0,25 kg	bandeja o bandeja honda 200 3 35 - 45
Shashlik, 0,5 kg bandeja o bandeja honda 200 3 25 - 30

		(°C) (min)
Galletas, 16 piezas bandeja o bandeja honda 180 2 20 - 30
Mostachones de al-mendra, 24 piezas	bandeja o bandeja honda 180 2 25 - 35
Muffins, 12 piezas bandeja o bandeja honda 170 2 30 - 40
Tarta salada, 20 pie-zas	bandeja o bandeja honda 180 2 25 - 30
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 150 2 25 - 35
Tartaletas, 8 piezas bandeja o bandeja honda 170 2 20 - 30
Verduras pochadas, 0,4 kg	bandeja o bandeja honda 180 3 35 - 45
Tortilla vegetariana molde para pizza sobre parrilla 200 3 25 - 30
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda 180 4 25 - 30

11.3 Horneado húmedo + ventilador - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes.

Oscuro, mate 28 cm de diámetro

Oscuro, mate 26 cm de diámetro

Cerámica 8 cm de diámetro, 5 cm de altura

Oscuro, mate 28 cm de diámetro

11.4 Tablas de cocción para organismos de control

Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

	(°C) (min)
Pastelillos,20 unidas-por bandeja	Cocción convencional	Bandeja 3 170 20 - 35 -
Pastelillos,20 unidas-por bandeja	Aire caliente Bandeja 3 150 - 160 20 - 35 -
Pastelillos,20 unidas-por bandeja	Aire caliente Bandeja 2 y 4 150 - 160 20 - 35 -
Tarta de manzana, 2moldes, ∅20 cm	Cocción convencional	Parrilla 2 180 70 - 90 -
Tarta de manzana, 2moldes, ∅20 cm	Aire caliente Parrilla 2 160 70 - 90 -
Bizcocho sin grasa,molde parabizcocho∅26 cm	Cocción convencional	Parrilla 2 170 40 - 50 Precaliente el horno	durante 10 min
Bizcocho sin grasa,molde parabizcocho∅26 cm	Aire caliente Parrilla 2 160 40 - 50 Precaliente el horno		durante 10 min
Bizcocho sin grasa,molde parabizcocho∅26 cm	Aire caliente Parrilla 2 y 4 160 40 - 60 Precaliente el horno		durante 10 min
Mantecados	Aire caliente Bandeja 3 140 - 150 20 - 40 -
Mantecados	Aire caliente Bandeja 2 y 4 140 - 150 25 - 45 -
Mantecados	Cocción convencional	Bandeja 3 140 - 150 25 - 45 -
Tostadas, 4- 6 trozos	Grill Parrilla 4 máx. 1 - 5 Precaliente el horno	(°C) (min)	durante 10 min
Hamburguesa de vacuno, 6 piezas, 0,6 kg	Grill Parrilla, ban-deja de go-teo	4 máx. 20 - 30 Coloque la parrilla en	el cuarto nivel y la gra-sera en el tercer nivel del horno. De la vuelta a la comida a la mitad del tiempo de cocción. Precaliente el horno durante 10 min

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso.

Accesorios

Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1 Apague el horno y espere a que esté frío.

Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.

Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el orden inverso.

12.3 Instrucciones de uso: Limpieza pirolítica

Limpie el horno con Limpieza pirolítica.

ADVERTENCIA!

Existe riesgo de quemaduras.

PRECAUCIÓN!

Si hay otros aparatos instalados en el mismo armario, no los utilice al mismo tiempo que esta función. El horno podría dañarse.

Antes de Limpieza pirolítica:

Apague el horno y espere a que esté frío.

Retire todos los accesorios del hor-no.

Limpie el suelo del horno y la puerta in-terior de cristal con agua templada, un paño suave y detergente suave.

Limpieza pirolítica

Paso 1	Acceda al menú: Limpieza
Opción Duración
C1 - Limpieza ligera 1 h 30 min
C2 - Limpieza normal 2 h
C3 - Limpieza a fondo 2 h 30 min
Paso 2	OK: pulse para seleccionar el programa de limpieza.
Paso 3	OK - pulse para comenzar la limpieza.
Paso 4 Tras la limpieza, gire el mando de las funciones de cocción hasta la posición de apagado.

Limpieza pirolítica

Cuando comienza la limpieza, se bloquea la puerta del horno y se apaga la bombilla. Hasta que la puerta se abra, la pantalla mostrará:

Cuando termina la limpieza:

Apague el horno y espere a que esté frío. Seque el interior con un paño suave. Retire los residuos de la parte inferior del interior.

12.4 Aviso de limpieza

El horno le recuerda que debe limpiarlo con la limpieza pirolítica.

parpadea en la pantalla durante 5 segundos después de cada sesión de cocción.

Para desactivar el aviso, pulse la tecla Menú y seleccione Ajustes, Aviso de limpieza.

12.5 Cómo limpiar: Depósito de agua

Paso 1 Apague el horno.

Paso 2 Coloque una bandeja honda debajo de la entrada de vapor.

Paso 3 Vierta agua en el compartimento de agua: 850 ml. Añada ácido cítrico: 5 cucharaditas. Espere 60 min.

Paso 4 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a 230 °C. Apague el horno después de 25 minutos y espere hasta que esté frío.

Paso 5 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a entre 130 y 230 °C. Apague el horno después de 10 minutos y espere hasta que esté frío.

Para evitar residuos de cal, vacíe el depósito de agua después de cada cocción de vapor.

Cuando termina la limpieza:

Apague el horno. Vacíe el depósito de agua Consulte el capítulo "Cómo vaciar el depósito de agua".

Enjuague el tanque de agua y limpie los residuos de cali restantes con un paño suave.

Utilice agua templada y un detergente suave para limpiar el tubo de desagüe.

En la siguiente tabla se muestra el rango de dureza del agua (dH) con el nivel correspondiente de depósito de calcio y la calidad del agua. Cuando la dureza del agua supere el nivel 4, llene el compartimento de agua con agua embotellada.

Dureza del agua Tira de prueba Depósito de calcio (mg/l)		Clasificación del agua	Limpie el depósito de agua cada
Nivel dH
1 0 - 7 0 - 50 blanda 75 ciclos - 2,			meses
2 8 - 14 51 - 100 intermedia 50 ciclos me-			ses
3 15 - 21 101 - 150 dura 40 ciclos 1,5			meses
4 22 - 28 más de 151 muy dura 30 ciclos 1

12.6 Cómo quitar e instalar: Puerta

La puerta del horno tiene tres paneles de cristal. Puedes retirar la puerta del horno y los paneles internos de cristal para limpiarlos. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.

Paso 2 Levanta y tira de los pestillos hasta que ha- gan clic.

Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio.
Paso 4 Coloque la puerta sobre un paño suave en una superficie estable.
Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por ambos lados y em-puje hacia dentro para soltar el cierre.
Paso 6 Tire del borde del acabado de la puerta ha-cia delante para desengancharla.
Paso 7 Sujeta los paneles de cristal de la puerta por el borde superior y tira con cuidado de ellos uno a uno. Empieza por el panel superior.Asegúrese de que el cristal se desliza com-pletamente fuera de los soportes.
Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.
Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno.
Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

Asegúrate de volver a colocar los paneles de cristal (A y B) en el orden correcto. Compruebe el símbolo/la ilustración del lado del panel de cristal, cada uno de los paneles de cristal es distinto para facilitar el montaje y desmontaje.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal intermedio en los puntos de sujeción adecuados.

A B

A B

12.7 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica. La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1 Paso 2 Paso 3
Apague el horno. Espere hasta que el horno esté frío.	Desconecte el horno de la red. Coloque un paño en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

El aparato no se enciende o no se calienta

Problema Compruebe que...

No se puede encender ni utilizar el aparato. El aparato está bien conectado a la red eléctrica.

El aparato no se calienta. El apagado automático está desactivado.

El aparato no se calienta. La puerta del aparato está cerrada.

El aparato no se calienta. No ha saltado el fusible.

El aparato no se calienta. El icono del candado está apagado.

Componentes

Problema Compruebe que...

La bombilla está apagada. Horneado húmedo + ventilador - está encendido.

La bombilla no funciona. La bombilla se ha fundido.

La Sonda térmica no funciona. El enchufe de la Sonda térmica está completamente insertado en el enchufe.

Código de error

La pantalla muestra... Compruebe que...

Err C2 Ha eliminado el Sonda térmica enchufe de la toma.

Err C3 La puerta del aparato está cerrada o el cierre de lapuerta no está roto.

Err F102 La puerta del aparato está cerrada.

Err F102 El cierre de la puerta no está roto.

00:00 Se ha producido un corte de corriente. Ajuste la hora.

Si la pantalla muestra un código de error que no está en esta tabla, apague y encienda el fusible de la vivienda para reiniciar el aparato. Si el código de error se repite, contacte con un Centro de servicio autorizado.

Limpieza

Problema Compruebe que...

Hay agua en la cavidad del aparato. No hay demasiada agua en el depósito de agua.

- el indicador está apagado.

No hay agua suficiente en el depósito. Si el agua empieza a verterse en el aparato y el indicador sigue apagado, póngase en contacto con el servicio técnico.

- indicador está encendido.

Hay agua suficiente en el depósito. Si el depósito está lleno y el indicador sigue encendido, póngase en contacto con el servicio técnico.

Limpieza

La cocción al vapor no funciona. No hay residuos de cal en la abertura de la entrada de vapor.

La cocción al vapor no funciona. Hay agua en el depósito.

El depósito de agua tarda más de tres minutos en vaciarse o el agua fluye desde la entrada de entrada del vapor.

No hay residuos de cal en la abertura de la entrada de vapor. Limpie el depósito de agua.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD): ......

Número de producto (PNC) ....

14.1 Información del producto y ficha de información del producto conforme a la normativa de la UE sobre etiquetado energético y diseño ecológico

Nombre del proveedor AEG

Identificación del modelo	BSB578271M 949494867
	BSE578271M 949494865
	BSS578271M 949494866

Índice de eficiencia energética 81.2

Clase de eficiencia energética A+

Consumo de energía con una carga estándar, modo convencional 0.93kWh/ciclo

Consumo de energía con una carga estándar, modo de ventilador 0.69kWh/ciclo forzado

Número de cavidades 1

Fuente de energía Electricidad

Volumen 721

Tipo de horno Horno empotrable

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Cocinas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede

emplearse para mantener caliente los alimentos.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla.

Cocción con la bombilla apagada

Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite.

Horneado húmedo + ventilador

Función diseñada para ahorrar energía durante la cocción.

Cuando utilice esta función, la lámpara se apagará automáticamente después de 30 segundos. Puede volver a encender la luz, pero de este modo reducirá el ahorro energético esperado.

15. ESTRUCTURA DEL MENÚ

15.1 Menú

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Gire el mando de las funciones de cocción hasta la posición de apagado para salir de Menú.

Menú estructura

Cocción asistida	Limpieza	Ajustes
Ajustes
01 Hora Cambiar 02 Brillo de la pantalla 1 - 5
03 Tono de teclas 1 - Pitido	2 - Haga clic3 - Sonido apagado	04 Volumen del timbre 1 - 4
05 Sonda térmica Acción 1 - Alarma y parada2 - Alarma	06 Tiempo de funcionamiento	Encendido/Apagado
07 Luz Encendido/	Apagado	08 Calentamiento rápido Encendido/Apagado
09 Aviso de limpieza Encendido/	Apagado	10 Wi-Fi Encendido/Apagado
11 Funcionamiento automático remoto	Encendido/Apagado	12 Borrar esta red Sí / No
13 Modo demostración Código de activación. 2468		14 Versión del software Comprobar
15 Restaurar todos los ajustes Sí / No

16. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

[Non-Text]

......

......

[EMPTY]
