246S - Rebanador RIDGID - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortatubos de cadena
Marca	Ridgid
Modelo	246S
Capacidad de corte (diámetro nominal)	1/2" a 6" (40 a 150 mm), extendido hasta 8" para hierro fundido y hasta 15" para gres
Materiales compatibles	Hierro fundido estándar y sin collar, hormigón, gres
Peso	11,3 kg (25 lb)
Cadena de repuesto	Ref. 34575
Cadena de extensión	Ref. 34570 (solo una extensión permitida)
Mecanismo de apriete	Tornillo de avance con rueda de ajuste y trinquete incorporado
Particularidades del modelo 246	Mango de trinquete montado en la dirección del tubo, ideal para trabajos en zanja
Equipo de protección requerido	Gafas de seguridad cerradas o con protectores laterales
Mantenimiento corriente	Limpiar con cepillo metálico, lubricar ejes y cadena con aceite mineral ligero
Garantía	Garantía vitalicia integral contra defectos de materiales y mano de obra
Asistencia del fabricante	Ridge Tool Company, Elyria, Ohio – RIDGID.com o [e-mail]

Preguntas frecuentes - 246S RIDGID

¿Cuál es la capacidad de corte máxima del modelo 246S?

Con la cadena estándar, el modelo 246S corta tuberías de 1/2" a 6" de diámetro nominal. Con una extensión de cadena (ref. 34570), puede cortar hasta 8" para hierro fundido y hasta 15" para gres.

¿Qué tipos de tuberías se pueden cortar con el 246S?

El cortatubos de cadena 246S está diseñado para cortar tuberías de hierro fundido (estándar y sin collar), hormigón y gres, incluidas tuberías de agua clase 22 (4") y tuberías EU/EV serie pesada (2" a 5").

¿Cómo instalar una extensión de cadena en el 246S?

Retire el anillo del extremo de la cadena, engrane los eslabones externos de la extensión sobre los eslabones internos de la cadena, coloque un rodillo de corte entre los eslabones, luego presione un nuevo pasador de eslabón en su lugar después de alinear. Vuelva a colocar el anillo en el extremo de la extensión.

¿Cómo limpiar y mantener el cortatubos 246S?

Limpie la herramienta con un cepillo metálico para eliminar la suciedad y los residuos. Lubrique los ejes y la cadena con aceite mineral ligero, luego limpie el exceso. Inspeccione regularmente el trinquete, los tornillos y la cadena para detectar desgaste o juego excesivo.

¿Qué precauciones de seguridad son esenciales durante el uso?

Use siempre gafas de seguridad cerradas. Mantenga a los curiosos alejados del área de corte. No exceda la capacidad de corte indicada. No use palancas ni herramientas eléctricas para accionar el cortatubos. Mantenga una buena postura y equilibrio.

¿Qué hacer si el trinquete deja de funcionar antes del corte?

Esto indica un bloqueo. No fuerce el mango ni la rueda. Levante el mango, gire el botón del trinquete hacia la posición « OPEN », luego desbloquee la herramienta moviendo el mango en la misma dirección. Abra la herramienta completamente, enganche el pasador del siguiente eslabón y reanude el corte.

¿Cómo usar el 246S para cortar en zanja?

El modelo 246S está equipado con un mango de trinquete montado en la dirección del tubo, lo que permite minimizar el ancho de la zanja. Coloque la herramienta de modo que los rodillos de corte estén alineados con la marca de corte, envuelva la cadena y apriete con el trinquete hasta el corte.

¿Cuál es la referencia de la cadena de repuesto para el 246S?

La cadena de repuesto para el modelo 246S tiene la referencia 34575. La cadena de extensión compatible es la referencia 34570.

¿Cómo ajustar la posición de los ganchos en el modelo 286?

En el modelo 286, los ganchos deben girar mientras permanecen en su lugar. Si es necesario, apriete la tuerca del eje de los ganchos para aumentar su tensión y facilitar el enganche de la cadena.

¿Qué garantía cubre el cortatubos 246S?

El 246S se beneficia de la garantía vitalicia integral de Ridgid, que cubre cualquier defecto de materiales y mano de obra durante toda la vida útil de la herramienta. Para hacerla efectiva, contacte a un reparador autorizado de Ridgid o devuelva la herramienta a Ridge Tool Company.

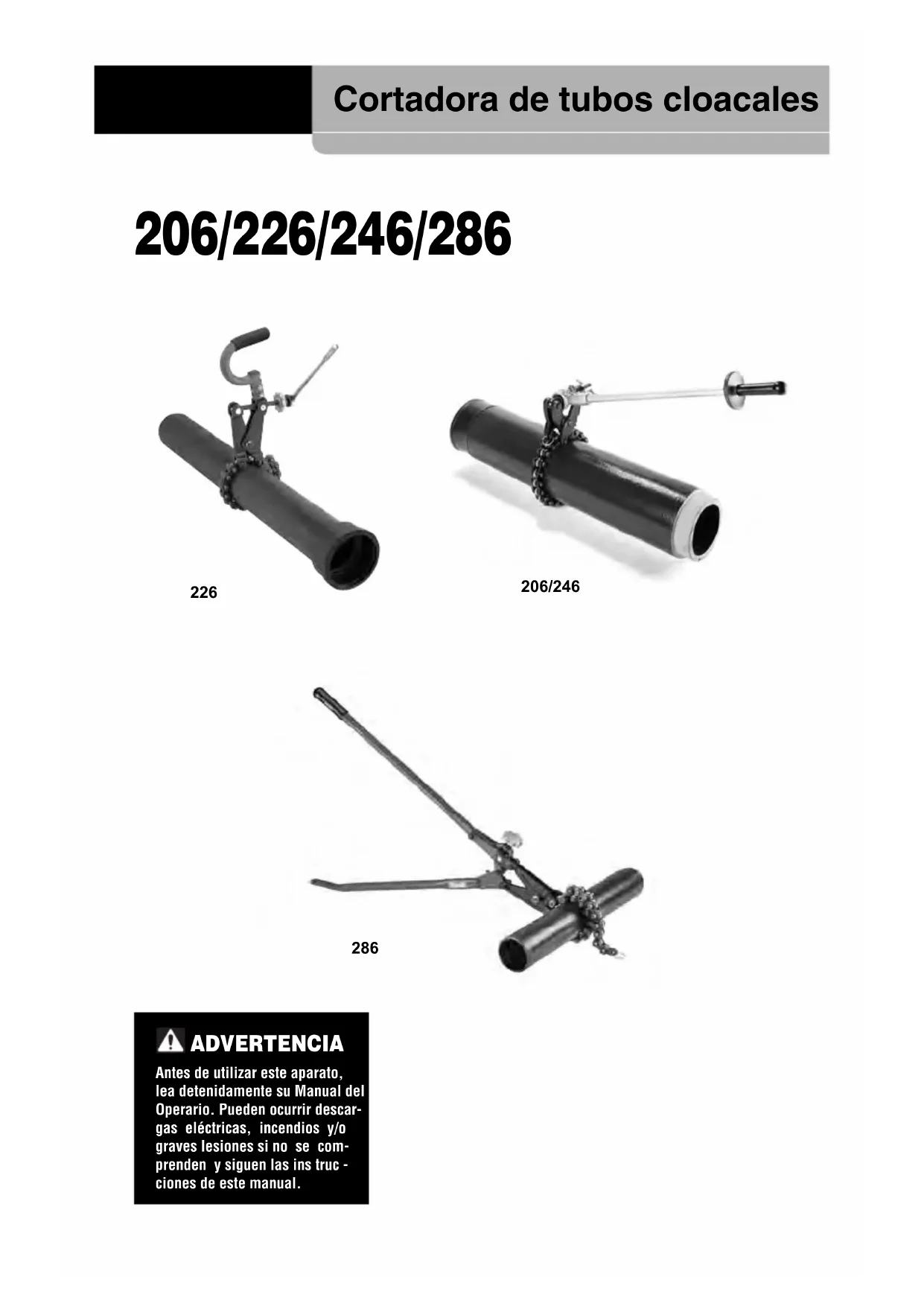

MANUAL DE USUARIO 246S RIDGID

Antes de utilizar este aparato, lea detenidamente su Manual del Operario. Pueden ocurrir descargas eléctricas, incendios y/o graves lesiones si no se comprenden y siguen las ins trucciones de este manual.

Índice de materias

Simbología de seguridad....19

Seguridad de las cortadoras de tubos cloacales....19

Información de contacto RIDGID 19

Descripción....19

Cortadora de tubos cloacales instalados 226....19

Cortadoras de tubos cloacales 206 y 246 ....20

Cortadora de tubos cloacales 286....20

Especificaciones....20

Tabla de capacidades de las cortadoras de tubos cloacales ....21

Inspección y mantenimiento previos al funcionamiento....21

Montaje y funcionamiento del aparato....22

Montaje y funcionamiento de la cortadora 226 ......22

Montaje y funcionamiento de las cortadoras 206 y 246 ....23

Montaje y funcionamiento de la cortadora 286 ....24

Consejos para cortar....24

Alargamiento de la cadena de la cortadora de tubos cloacales....25

Cómo agregar una extensión a la cadena....25

*Traducción del manual original

Simbología de seguridad

En este manual del operario y en el producto mismo encontrará símbolos de seguridad y palabras de advertencia que comunican importante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras y símbolos de advertencia.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca todas las instrucciones de seguridad que acompañan a este símbolo para evitar posibles lesiones o muerte.

ADVERTENCIA

Este símbolo de ADVERTENCIA avisa de una situación de peligro que, si no se evita, podría producir la muerte o lesiones graves.

Este símbolo significa que es necesario leer detenidamente su manual del operario antes de usar el equipo. El manual del operario contiene información importante acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo indica que cuando manipule o utilice este equipo siempre debe usar gafas o anteojos de seguridad con viseras laterales, con el fin de reducir el riesgo de lesiones a los ojos.

Seguridad de las cortadoras de tubos cloacales

ADVERTENCIA

Antes de hacer funcionar una cortadora ó tubos cloacales, lea y entienda estas instrucciones y las advertencias de seguridad e instrucciones de todos los equipos y materiales utilizados, con el fin de reducir el riesgo de lesiones personales graves.

¡GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA POSTERIOR CONSULTA!

Mantenga este manual junto a la máquina para que lo use el operario.

• Mantenga a los observadores alejados de la zona de trabajo cuando realice el corte. Manténgase apartado del tubo. A cortar el tubo, podrían salir volando pedazos del tubo con gran fuerza. Esto puede causar lesiones por golpes, lastimarle los ojos o causar otras lesiones graves.
• Use equipo de protección personal. Siempre use protección para los ojos. Según corresponda para cada situación, colóquese equipo de protección como mas carilla para el polvo, calzado de seguridad antideslizante, casco o protección para los oídos, con el fin de reducir las lesiones personales.
• No intente cortar tubos de tamaño o consistencia superiores a la capacidad de la cortadora. Use una cortadora que corresponda a la tarea. No fuerce el aparato. Si se usa la cortadora de tubos cloacales para cortar un tubo demasiado grande o de un tipo equivocado, podría fallar la cortadora y/o causar lesiones graves. No tienda la cadena para cortar un tubo de más de 8 pulgadas (20 cm) de diámetro.
• No utilice extensiones para los mangos ni herramientas eléctricas para activar la cortadora de tubos cloacales. Las prolongaciones de mangos se podrían resbalar de sus manos y causar lesiones graves. Las extensiones de los mangos o las herramientas eléctricas sobrecargan la cortadora de tubos cloacales de manera que la cortadora podría fallar y/o podrían producirse lesiones graves.
• No trate de extender el cuerpo para alcanzar algo. Tenga los pies bien plantados y mantenga el equilibrio en todo momento. Esto permite un mejor control

de la cortadora en situaciones inesperadas.

Información de contacto RIDGID

¿etiene alguna pregunta acerca de este pro- sducto RIDGID®:

• Comuníquese con el distribuidor RIDGID en su localidad.
• Visite RIDGID.com para averiguar dónde se encuentra su contacto RIDGID más cercano.
• Comuníquese con el Departamento de Servicio Técnico de Ridge Tool en [e-mail], o llame por teléfono desde EE. UU. o Canadá al [phone].

Descripción

Las cortadoras de tubos cloacales de RIDGID se usan para cortar una variedad de desagües cloacales de hierro fundido y también se pue - den usar para tubos de concreto y de arcilla. Todas las cortadoras de tubos cloacales de RIDGID emplean cadenas que tienen ruedas de corte que van apretando el tubo hasta quebrarlo. Las cortadoras modelo 226, 206 y 286 todas usan la misma ensambladura de ca- dena, mientras que la cortadora 246 está provista de una cadena más grande. Todas las cortadoras tienen una cadena de un largo suficiente como para cortar tubos de hasta 6 pulgadas (15 cm) de diámetro nominal. Al agregar una extensión de cadena, pueden cortar tubos de hasta 8 pulgadas (20 cm) de diámetro no - minal. Todas las cortadoras de tubos cloacales susan un mecanismo de enganche especial, con lo cual es más fácil enganchar la cadena. de

Cortadora de tubos cloacales ex instalados 226

Figura 1 – Cortadora de tubos cloacales 226

La cortadora de tubos cloacales instalados está en una trinchera, y ayuda a reducir al 226 es un aparato compacto, de una longitud mínimo el ancho de la trinchera. La cortadora de 17 pulgadas (43 cm), diseñada para cortar206 usa la misma cadena que la 226 y la tubos abocinados y no abocinados, especial- 286. La cadena de la cortadora 246 es más mente en espacios restringidos. Se le puede grande, lo cual permite cortar tuberías prinquitar el mango para que se pueda usar en lucipales de tipo 22 de 4 pulgadas y tubos gares estrechos. El tornillo de alimentación cloacales de servicio súper pesado de 2 a 5 tiene una perilla manual para un ajuste rápidopulgadas.

Se incluye un trinquete de accionamiento de 1/2 pulgada que tiene una longitud de 15 pulgadas. Si fuera necesario, la cortadora 226 también se puede hacer funcionar con cual -quier trinquete de accionamiento de 1/2 pulgada o con una llave de 15/16".

Cortadoras de tubos cloacales 206 y 246

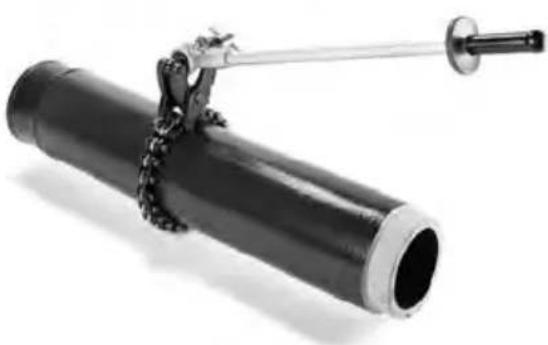

Figura 2 – Cortadora de tubos cloacales 206/246

Las cortadoras de tubos cloacales 206 y 246 de RIDGID utilizan un mango de trinquete integrado que está centrado paralelamente al tubo. Esto es especialmente útil cuando es necesario cortar un tubo que La cortadora de tubos cloacales 286 de RIDGID está diseñada para cortar tubos con una sola activación del aparato. Se usa una perilla para ajustar la posición del mango y optimizar el corte. Con la cortadora de tubos cloacales 286, rápidamente se pueden hacer cortes repetidos, como es el caso cuando se están cortando tubos para ensamblarlos.

Cortadora de tubos cloacales 286

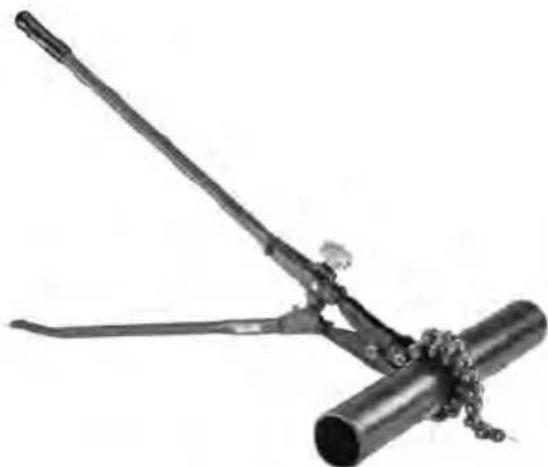

Figura 3 – Cortadora de tubos cloacales 286

Especificaciones

No Cat. No	Modelo	Descripción	Diámetro Peso				Unidades por cadena de paquete	No Cat. de la repuesto
			Pulg.	mm Libras kg
68650	206 Cortadora de tubos	1	^1/_2 -6	40-150	18	8,2 1	33	670
		cloacales no abocinados
69982	226 Cortadora de tubos	1	^1/_2 -6	40-150	18	8,2 1	33	670
		cloacales instalados
32900	246 Cortadora de tubos	1	^1/_2 -6	40-150	25 11,3	1	34	575
		cloacales
59698	286 Cortadora de tubos	1	^1/_2 -6	40-150	29 13,1	1	33	670
		cloacales
33665	206/226/286	Ensamble de cadena de extensión*	—	—	1	0,5	1	—
34570	246	Ensamble de cadena de extensión*	—	—	1	0,5	1	—
70437	—	Trinquete 226	—	—			1

* No usar más de una cadena de extensión excepto para tubos de arcilla de hasta 15 pulgadas.

Tabla de capacidades de las cortadoras de tubos cloacales

Modelo Material				y diámetro
226 206 286		246
*(1)	*(1)	*(1)	*(1)	Tubo de arcilla de 8"
*	*	*	*	Tubo sólido de peso de servicio, de hierro fundido, de 8"
*	*	*	*	Tubo cloacal de hierro fundido, no abocinado, de 8"
•	•	•	•	Tubo de concreto, de 4" a 6"
•	•	•	•	Tubo de arcilla, de 12 " a 6"
			•	Tubería principal de agua, de clase 22, de 4"
			•	Tubo cloacal de servicio súper pesado, de hierro fundido, de 2" a 5"
•	•	•	•	Tubo cloacal de peso de servicio, de hierro fundido, de 112" a 6"
•	•	•	•	Tubo cloacal no abocinado, de hierro fundido, de 112" a 6"

• Cadena de longitud estándar. * Cadena con una extensión de cadena.
  (1) Con una cadena extendida puede cortar solamente tubos de arcilla de hasta 15".

Inspección y mantenimiento previos al funcionamiento

ADVERTENCIA

Antes de usar la cortadora de tubos cloacales, hágale una inspección y corrija cualquier problema, con el fin de reducir el riesgo de lesiones por golpes o impactos o por otras causas, y para evitar que se dañe el aparato.

1. Limpie la cortadora de tubos cloacales para eliminar suciedad, aceite, grasa y residuos, especialmente de los mangos y controles. Esto facilita la inspección y ayuda a prevenir que el aparato se le resbale de las manos durante el uso. Si fuera necesario, puede limpiar la cadena con una escobilla de alambre.

2. Inspeccione la cortadora de tubos cloacales para verificar lo siguiente:

3. Está bien ensamblada y completa.

4. No tiene partes rotas, agrietadas, faltantes, dobladas o agarrotadas.
5. No tiene demasiada corrosión ni desgaste.
6. El movimiento del trinquete, tornillos, cadena y conexiones es suave y fácil.

7. Las etiquetas de advertencia están presentes y se pueden leer.

8. Inspeccione la cadena para verificar que no esté sobrecargada o dañada. Las placas de los rodillos de la cadena no deben estar demasiado separadas. Si hay gran -

des espacios entre los eslabones de la cadena o cualquier otro daño, debe re -emplazar la cadena. Revise las ruedas de corte para verificar que no estén des-gastadas ni dañadas. Las ruedas de corte desgastadas o dañadas aumentan la fuerza de corte y pueden producir cortes defectuosos.

1. En la cortadora de tubos cloacales 226, presione el botón de desenganche que está en el centro del cabezal del trinquete y métalo en el extremo del tornillo de alimentación. El trinquete debe quedar bien atrapado en su lugar. Así se evita que el trinquete se salga de la cortadora durante el uso. Si usa otro trinquete o una llave, tenga presente que se podría soltar durante el uso.
2. Si encuentra algún problema, no use la cortadora de tubos cloacales hasta solucionarlo. Someta la cortadora a servicio en manos de un técnico de reparaciones calificado que use solamente repuestos idénticos a las piezas originales. Esto mantiene la seguridad de la cortadora.
3. Si fuera necesario, lubrique los puntos de pivote y la cadena con un aceite lubricante liviano. Quite el exceso de aceite con un paño.

Montaje y funcionamiento del aparato

ADVERTENCIA

Siga todas las instrucciones de montaje y funcionamiento para reducir el riesgo de lesiones graves por golpes o impactos o por otras causas, y para que no se dañe el aparato.

Mantenga alejados a los espectadores del lugar de trabajo mientras haga el corte. El operario apartarse del tubo. Durante el corte, los pedazos del tubo cortado pueden salir volando con gran fuerza. Estos pedazos pueden causar lesiones por golpes, lastimar los ojos o causar otras lesiones graves.

1. Inspeccione la zona de trabajo para verificar que el lugar está bien iluminado y está despejado, estable y nivelado. No trabaje en ambientes explosivos, como por ejemplo en presencia de líquidos, gases o polvo inflamables. Las herramientas pueden generar chispas que podrían encender los gases o el polvo.
2. Inspeccione el tubo que debe cortar. Determine el tamaño y el material del tubo. Si debe cortar un tubo que ya está instalado, determine cuál es el contenido del tubo.
3. Establezca cuál es la cortadora que necesita para la tarea. Puede encontrar otras cortadoras de tubos en el catálogo de RIDGID en RIDGID.com. Puede usar una cortadora de tubos cloacales de RIDGID para tubos de hasta 8 pulgadas de diámetro. Vea la sección Especificaciones.
4. Asegure que la cortadora de tubos cloacales haya sido debidamente inspeccionada.

5. Prepare el tubo que va a cortar:

6. Tome las medidas necesarias para vaciar el desagüe y/o limpiar los posibles derrames.

7. Quite el barro y el material oxidado de la superficie del tubo. Si hay una cantidad excesiva de barro o herrumbre, se podrían producir cortes de mala calidad y daños a las ruedas de corte.
8. Asegure que tenga espacio suficiente para rodear el tubo con la cadena. Las cortadoras 206/226 y 286 necesitan un

espacio libre de aproximadamente 1½ pulgada (4 cm) alrededor del tubo para que quepa la cadena. La cortadora 246 necesita un espacio libre de unas 2 pulgadas (5 cm). Si va a cortar tubos sueltos y no instalados, impida que se dañen las ruedas de corte al quedar en contacto con concreto o cualquier otra superficie dura. Levante el tubo del suelo y colóquelo en soportes de poca altura o sobre bloques de madera para alejar el tubo del suelo, o bien haga el corte con el tubo sobre una superficie menos dura como por ejemplo una tabla de madera terciada.

• Cuando corte trozos cortos de tubo, haga lo posible por mantener el tubo fijo para que no salgan lanzados durante el corte. Para hacerlo, puede introducir por el centro del tubo algún otro tubo o una sección de madera que tengan menor diámetro, antes de proceder a cortar, o puede usar otros métodos.
• Cualquiera que sea la cortadora de tubos cloacales, antes de enganchar la cadena debe abrir el aparato totalmente y la cadena debe estar ceñida alrededor del tubo. De lo contrario, puede enganchar el pasador equivocado y no podrá completar el corte. Esto también puede trancar la cortadora. Si la cortadora se tranca, abra el aparato por completo y estreche la cadena alrededor del tubo hasta que se enganche con el pasador que le quede más ajustado. Siga con la operación según estas instrucciones.
• Seleccione el lugar desde el cual hará funcionar la cortadora. Recuerde que al cortar el tubo, pueden salir volando los pedazos cortados. Asegure que en el lugar de trabajo no haya espectadores ni objetos que podrían golpearse con los pedazos de tubo. Tenga presente que al cortar el tubo, tanto la cortadora como el tubo se podrían caer.

Montaje y funcionamiento de la cortadora 226

Para trabajar en espacios restringidos, el mango de la cortadora de tubos cloacales 226 se puede quitar. Extraiga los dos tornillos y tuercas que fijan el mango a los brazos de la cortadora y extraiga el mango. Vuelva a colocar los tornillos y las tuercas en los brazos de la cortadora y apriételos bien. Si es necesario, puede colocar el mango en cuatro posiciones diferentes.

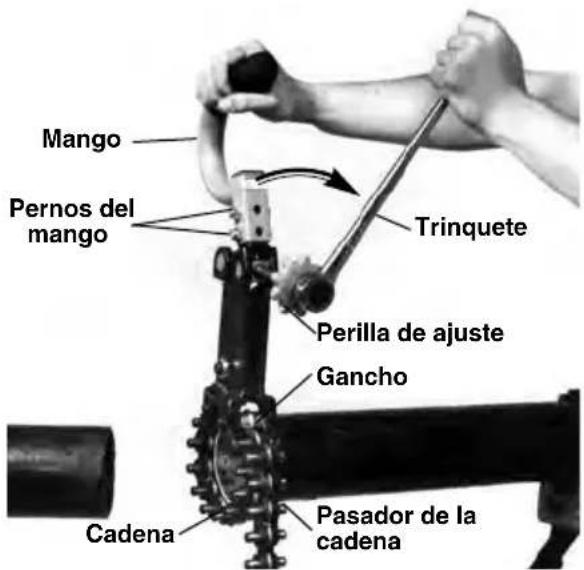

Mango Pernos del mango Trinquete Perilla de ajuste Gancho Cadena Pasador de la cadena

Figura 4 – Cómo usar la cortadora de tubos cloacales 226

1. Agarre la perilla de ajuste de la cortadora para abrirla completamente.
2. Monte la cortadora sobre el tubo de manera que las ruedas de corte queden alineadas con los puntos en el tubo donde desea hacer el corte. Asegure que los dos ganchos estén acostados sobre el tubo con sus aperturas orientadas hacia arriba.
3. Ciña la cadena alrededor del tubo y meta el pasador de cadena más cercano dentro de los ganchos.
4. Asegure que las ruedas de corte estén perpendiculares al tubo y en el lugar deseado. Gire la perilla de ajuste para apretar la cadena alrededor del tubo.
5. Oprima el botón de desenganche que está al centro del cabezal del trinquete. Meta el trinquete en el extremo del tornillo de alimentación. El trinquete debe quedar atrapado en su lugar. Si está usando una llave o un trinquete diferente, es posible que no se trabebien y que se suelte durante el funcionamiento. Asegure que el trinquete esté puesto de tal forma que apretará el tornillo de alimentación.
6. Adopte una postura que le permita mantener el equilibrio y agarre el mango firmemente con una mano; proceda a apretar el tornillo de alimentación con el trinquete. Siga apretando hasta que se quiebre el tubo.

Montaje y funcionamiento de las cortadoras 206 y 246

1. Levante la perilla del trinquete y gírela hasta llegar a su posición neutra (con el pasador fuera de la ranura). Agarre la perilla de ajuste de la cortadora de tubos cloacales y ábrala por completo.

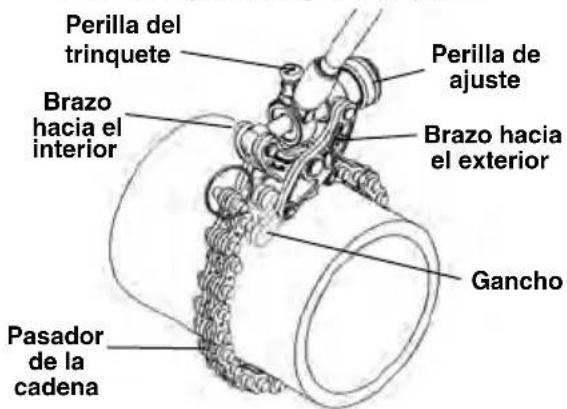

Perilla del trinquete Brazo hacia el interior Perilla de ajuste Brazo hacia el exterior Gancho Pasador de la adena

Figura 5 – Cortadora de tubos cloacales 206/246

1. Estando a horcajadas sobre el extremo más largo del tubo, si es posible coloque la perilla de ajuste a su derecha. Así, cuando corte el tubo, el extremo más corto estará más lejos de usted.
2. Monte la cortadora sobre el tubo de manera que las ruedas de corte queden alineadas con los puntos donde desee cortar el tubo. Asegure que los dos ganchos estén acostados sobre el tubo con sus aperturas orientadas hacia arriba.
3. Ciña la cadena alrededor del tubo y meta el pasador de cadena más cercano dentro de los ganchos.
4. Asegure que las ruedas de corte estén perpendiculares al tubo y en el lugar deseado. Gire la perilla de ajuste para apretar la cadena alrededor del tubo. NO TRATE de emplear la perilla de ajuste para cortar el tubo, ya que esto puede dañar la cortadora de tubos cloacales.
5. Gire la perilla del trinquete en sentido de cierre para que la flecha apunte hacia la palabra CUT grabada en la carcasa.
6. Adopte una posición estable. Agarre el mango con firmeza, y muévalo hacia el tubo para apretar la cadena. Siga atrincando y apretando el tubo hasta cortarlo.

IMPORTANTE

Si la acción del trinquete se detiene antes que se haya cortado el tubo, significa que la cortadora se ha atascado. NO FUERCE el mango ni la perilla de ajuste. Alce y gire la perilla del trinquete para que la flecha apunte hacia la palabra OPEN en la carcasa del trinquete. Mantenga la perilla del trinquete en esta posición mientras desplaza el mango en esa dirección, para destrabar la cortadora. Abra la cortadora por completo y mueva la cadena hasta el pasador siguiente para que quede más apretada. Continúe la operación según se ha descrito.

Montaje y funcionamiento de la cortadora 286

Una vez que la cortadora de tubos cloacales 286 se ajuste para el tamaño correspondiente del tubo, generalmente no necesita ajustes adicionales para los cortes siguientes.

Los ganchos deben rotar pero quedar donde se han colocado para facilitar el enganche de la cadena. Si fuera necesario, apriete la tuerca del gancho para ajustar la tensión (vea la Figura 6).

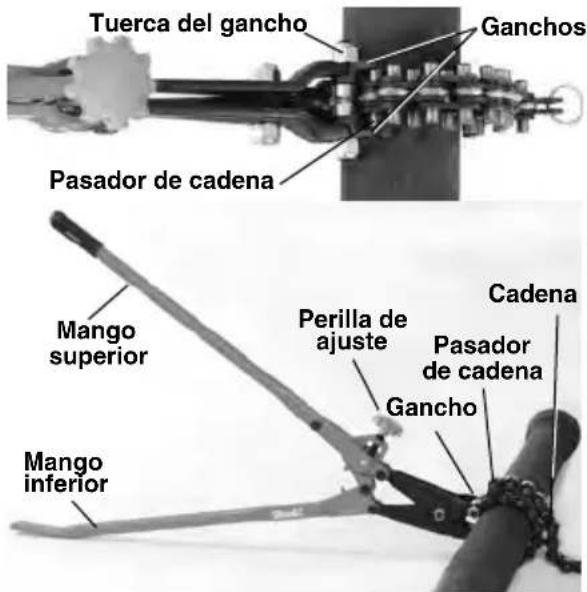

Tuerca del gancho Ganchos Pasador de cadena Mango superior Perilla de ajuste Cadena Pasador de cadena Gancho Mango inferior

Figura 6 – Cortadora de tubos cloacales 286

1. Acerque las mordazas de la cortadora en forma perpendicular al tubo, estando la cadena debajo del tubo o alrededor del tubo. Asegure que ambos ganchos estén acostados sobre el tubo con la apertura orientada hacia arriba. Si está haciendo el corte sobre el suelo, la perilla de ajuste debe estar arriba.

2. Abra los mangos a 90 grados y sujete el mango superior con una mano.

3. Con la otra mano, jale la cadena para apretarla bien alrededor del tubo e introduzca el pasador de cadena más cercano dentro de los ganchos. Asegure que el trozo de cadena sobrante no interfiera con el mecanismo.

4. Asegure que la cadena forme un ángulo recto con el tubo y que esté en el lugar apropiado. Cuidadosamente cierre las mordazas de la cortadora, asegurando que el pasador de cadena quede enganchado. Con la perilla de ajuste, haga el ajuste para que los mangos tengan una separación de unos 45 a 70 grados si se trata de un tubo de hierro fundido, o una separación de 20 a 45 grados para un tubo de arcilla o concreto. Si no logra esos ángulos con la perilla, desenganche la cadena de los ganchos, abra las mordazas aun más con la perilla, y enganche la cadena en el pasador siguiente.

5. Adopte una postura estable. Si está trabajando con un mango en el suelo, coloque un pie sobre la parte plana del mango inferior. Agarre el otro mango con firmeza y presione hacia abajo en forma pareja hasta cortar el tubo.

Consejos para cortar

Una vez que determine cuál es el pasador apropiado para cierto diámetro de tubo, marque el pasador. Esto le permitirá ubicarlo rápidamente cuando haga los cortes siguientes en un tubo del mismo tamaño.

Para cortes más definidos, en vez de apretar la cadena hasta cortar el tubo, puede apretar la cadena solo lo suficiente para marcarlo. Luego afloje la cadena y gire el tubo o la cortadora levemente y haga otra marca. Haga esto varias veces, marcando el tubo en toda su circunferencia, y luego apriete la cadena para cortar el tubo.

Cuando transporte la cortadora de tubos cloacales, no arrastre la cadena. Esto puede desgastar y dañar las ruedas de corte, lo cual aumentará la fuerza necesaria para hacer el corte y producirá cortes de mala calidad.

Alargamiento de la cadena de la cortadora de tubos cloacales

ADVERTENCIA

No corte tubos que exceden la capacidad recomendada de la cortadora. Si corta un tubo demasiado grande o del tipo equivocado, podría sobrecargar la cortadora y causar su falla y/o provocar lesiones graves.

Todas las cortadoras de tubos cloacales de RIDGID están equipadas con una cadena de longitud suficiente para cortar un tubo de 6 pulgadas. Al prolongar la cadena con un ensamble de extensión de cadena (vea la tabla en Especificaciones para obtener la información de catálogo), aumenta la longitud lo suficiente para cortar un tubo de 8 pulgadas. Solamente si se trata de un tubo de arcilla, puede alargar la cadena hasta cortar un tubo de 15 pulgadas. No corte tubos de diámetro o tipo que estén fuera de los límites indicados en la tabla de capacidades de las cortadoras, ya que podría sobrecargar la cortadora y dañarla o causar lesiones.

Cómo agregar una extensión a la cadena

1. Extraiga el anillo ubicado en el extremo de la cadena.
2. Coloque los eslabones exteriores de la cadena de extensión sobre los eslabones internos de la cadena de la cortadora, y ponga la rueda de corte entre los es-labones internos.
3. Coloque la zona de la cadena que va a unir en una prensa, bien apoyada. Alinee los agujeros en los eslabones con la rueda de corte y meta el pasador en el agujero.
4. Empuje el pasador con cuidado. Asegure que quede centrado en relación con los eslabones de la cadena.
5. Vuelva a acoplar el anillo al extremo de la cadena prolongada.

What is covered

Las herramientas RIDGID están garantizadas contra defectos de la mano de obra y de los materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID ^o durante toda su vida útil. La cobertura de la garantía caduca cuando el producto se torna inservíble por razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOQL, y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
