TX-182 - Conversor de vídeo TECHNAXX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor de video retro (digitalizador de video)
Marca	Technaxx
Modelo	TX-182
Dimensiones	10,5 x 7,5 x 2,5 cm
Peso	114 g
Alimentación	Adaptador USB 5V/1A (entrada AC 100-240V 50/60Hz); batería de polímero de litio recargable 3.7V 1500mAh
Funciones principales	Digitalización de videos analógicos (Video 8, Hi8, SVHS, VHS, VCD, DVD, VCR, DV); grabación directa en tarjeta MicroSD hasta 32 GB; reproducción en pantalla LCD 2,4 pulgadas; salidas HDMI y AV; resoluciones VGA (640x480) y QVGA (320x240); altavoz incorporado; captura de pantallas
Formatos de video/foto	AVI / JPG
Tarjeta de memoria	MicroSDHC hasta 32 GB, clase 10 recomendada, formato FAT32
Autonomía de la batería	Hasta 4 horas de grabación
Tiempo de carga	Aproximadamente 2,5 horas (primera carga: 5 horas)
Pantalla	TFT color 2,4 pulgadas (6 cm)
Salidas de video	HDMI, AV compuesto (3,5 mm)
Entradas de video	Compuesto/RCA (entrada de video + audio L/R)
Conectividad	Mini USB, ranura MicroSD, entrada RCA, salidas AV/HDMI
Software incluido	ArcSoft ShowBiz (solo Windows)
Contenido del paquete	TX-182, adaptador USB, cable RCA, cable AV, cable HDMI, cable MiniUSB, adaptador Scart-RCA, tarjeta MicroSD 4 GB, CD, manual
Mantenimiento y limpieza	Limpiar con un paño sin pelusa seco o ligeramente húmedo; no usar productos abrasivos; proteger de la humedad y temperaturas extremas
Seguridad	No abrir, no exponer al agua, no sobrecargar los enchufes, desconectar en caso de tormenta, usar solo la tensión indicada, mantener fuera del alcance de los niños
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles; abrir el dispositivo anula la garantía; contactar al soporte técnico para cualquier reparación
Información general	Fabricado en China; distribuido por Technaxx Germany GmbH & Co. KG; asistencia telefónica y por correo electrónico disponibles

Preguntas frecuentes - TX-182 TECHNAXX

¿Cómo recargar la batería del TX-182?

Recargue la batería a través del puerto MiniUSB usando el adaptador de corriente USB (5V/1A) o mediante un ordenador. La primera carga dura aproximadamente 5 horas, las siguientes alrededor de 2,5 horas. El dispositivo no tiene indicador de carga; enciéndalo para verificar el nivel de batería mostrado en la pantalla.

¿Qué tarjeta de memoria utilizar?

Use una tarjeta MicroSDHC de hasta 32 GB, formateada en FAT32. Se recomienda una tarjeta de clase de velocidad 10 o superior para evitar tirones o interrupciones de video.

¿Qué resolución elegir para la grabación?

Puede elegir entre VGA (640x480) y QVGA (320x240) a través del menú de configuración. La resolución VGA ofrece mejor calidad, mientras que QVGA permite archivos más pequeños.

¿Cómo conectar el TX-182 a una fuente de video?

Conecte el cable RCA incluido a las tomas de entrada del TX-182 (IN-V para video, IN-L/IN-R para audio) y enlace a la fuente (reproductor VHS, videocámara, etc.). Asegúrese de que la fuente esté encendida y reproduciendo.

¿Cómo mostrar las grabaciones en un televisor?

Conecte el TX-182 a su televisor mediante el cable HDMI (puerto HDMI OUT) o el cable AV (puerto AV OUT). La pantalla del TX-182 se apaga y la imagen aparece en el televisor.

¿Cómo transferir las grabaciones a un PC?

Conecte el TX-182 al PC mediante el cable MiniUSB. Mantenga presionado el botón de Encendido/Apagado hasta 5 segundos. El dispositivo aparece como un disco extraíble. Abra la carpeta y copie los archivos (formato AVI).

¿Qué hacer si la pantalla se vuelve negra?

La pantalla negra puede indicar una batería descargada. Conecte el cargador e intente de nuevo. Si el problema persiste, use un clip para presionar el botón de reinicio en la parte posterior del dispositivo.

¿Cómo tomar una captura de pantalla durante la grabación?

Durante la grabación, presione el botón OK (▶/□) para pausar y entrar en modo de captura de pantalla. Presione OK nuevamente para capturar la imagen, que se guardará en formato JPG.

¿Cuál es la duración máxima de una grabación?

Un archivo de video puede durar hasta 90 minutos. Más allá, se crea automáticamente un nuevo archivo. La tarjeta MicroSD puede almacenar aproximadamente 4 horas de grabación en calidad VGA.

¿Cómo reiniciar el dispositivo en caso de fallo?

Use una aguja o un clip desplegado para presionar suavemente en el pequeño orificio de reinicio en la parte posterior del TX-182. Esto reiniciará el dispositivo sin pérdida de datos.

MANUAL DE USUARIO TX-182 TECHNAXX

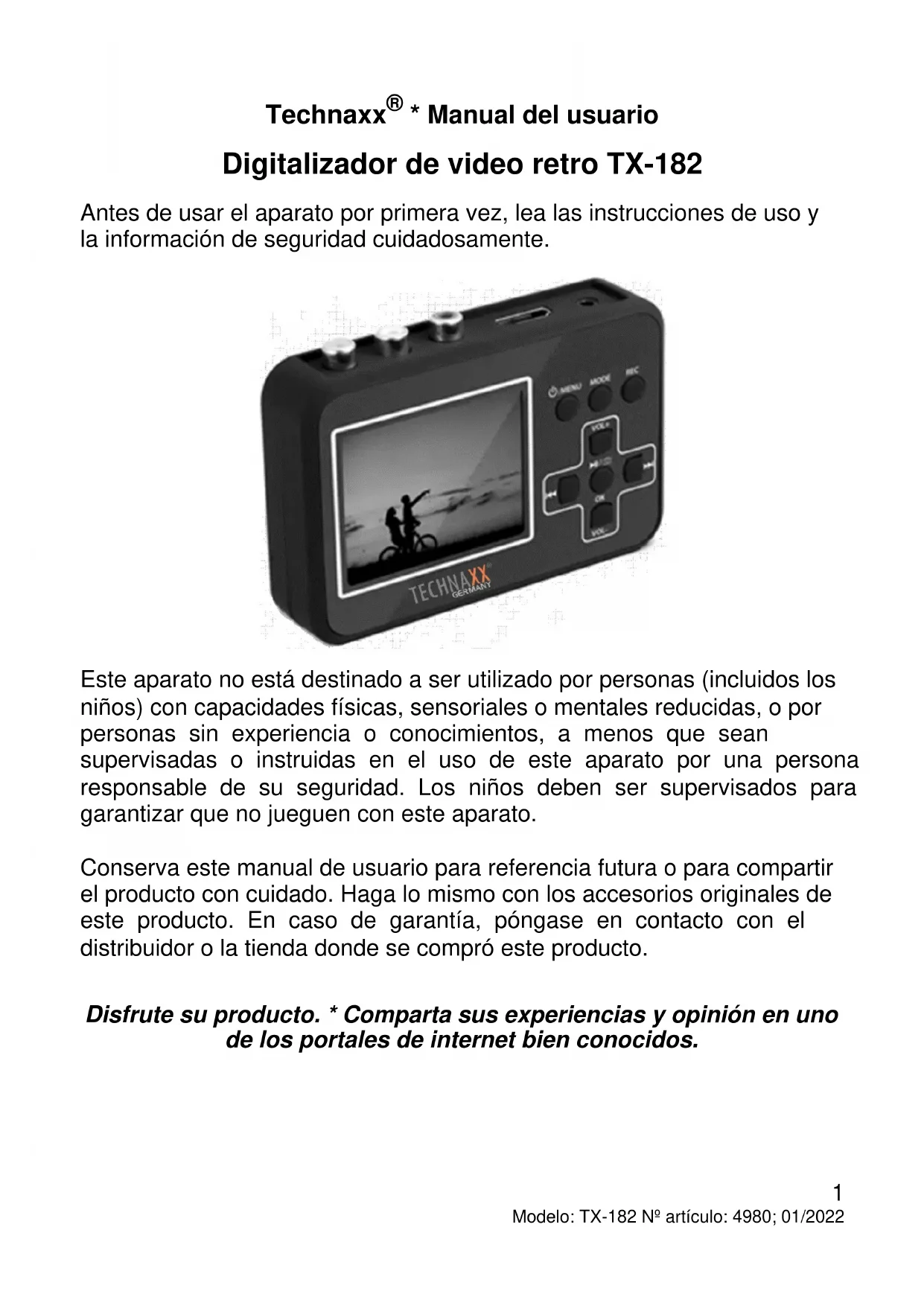

Technaxx® \* Manual del usuario

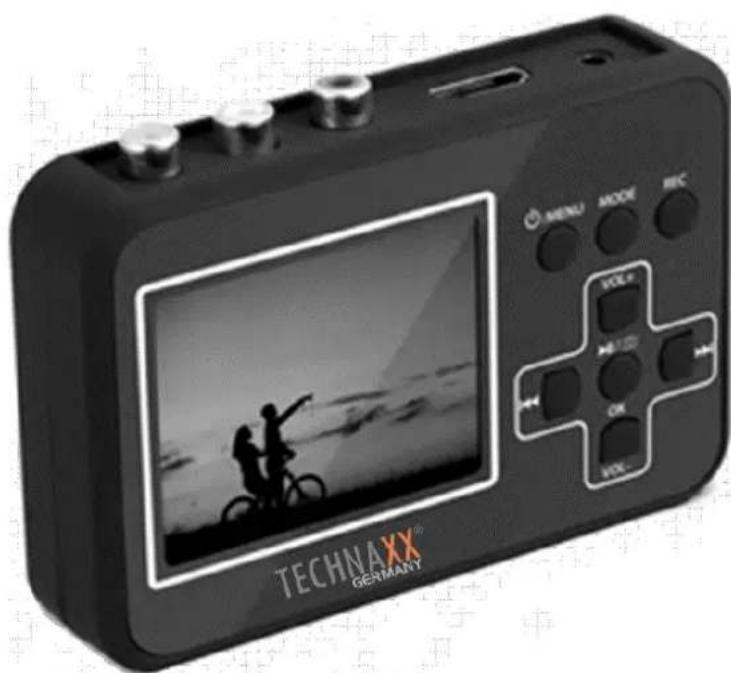

Digitalizador de video retro TX-182

Antes de usar el aparato por primera vez, lea las instrucciones de uso y la información de seguridad cuidadosamente.

Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o por personas sin experiencia o conocimientos, a menos que sean supervisadas o instruidas en el uso de este aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para garantizar que no jueguen con este aparato.

Conserva este manual de usuario para referencia futura o para compartir el producto con cuidado. Haga lo mismo con los accesorios originales de este producto. En caso de garantía, póngase en contacto con el distribuidor o la tienda donde se compró este producto.

Disfrute su producto. * Comparta sus experiencias y opinión en uno de los portales de internet bien conocidos.

Índice

Consejos 2

Instrucciones de seguridad ..... 3

Advertencias.... 4

Características 4

Guía de inicio rápido .... 5

Descripción general del producto y funciones 6

Símbolos de pantalla.... 7

Cargar la batería ...... 7

Instalación de la tarjeta de memoria 8

Conectar una fuente de video . 9

Primer encendido 9

Configuración de modo de grabación video.... 10

Establecer resolución ..... 10

Configurar fecha y hora...... 11

Configuración 13

Grabación.... 13

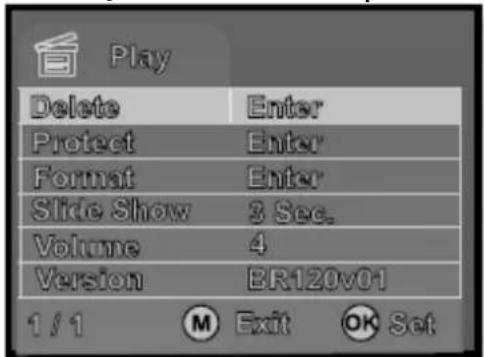

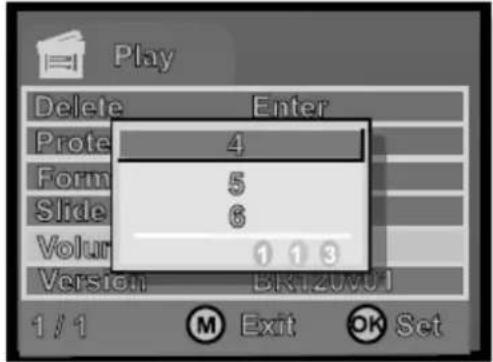

Configuración de modo de reproducción.... 14

Configurar 14

Configuración 15

Reproducción 15

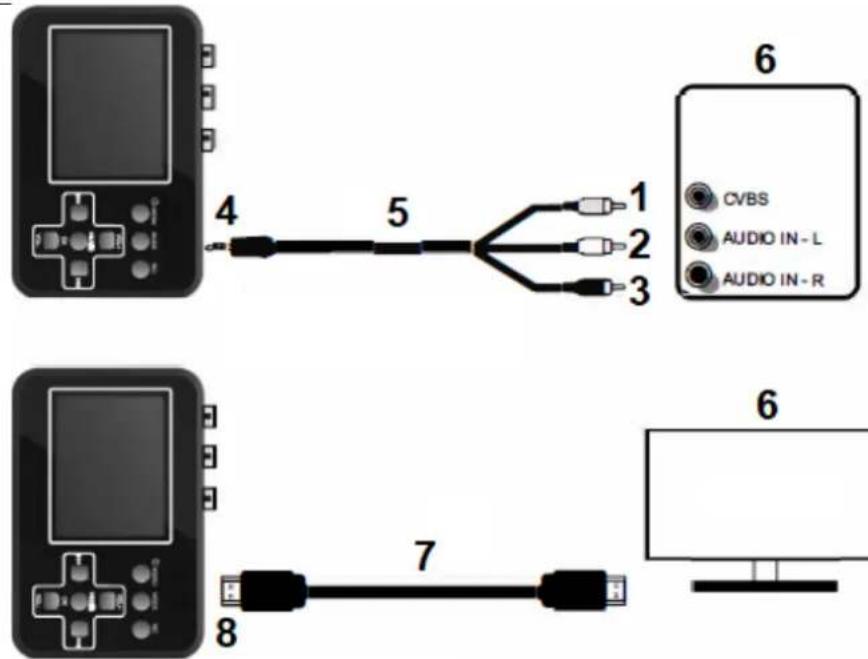

Mostrar grabaciones en TV ..... 16

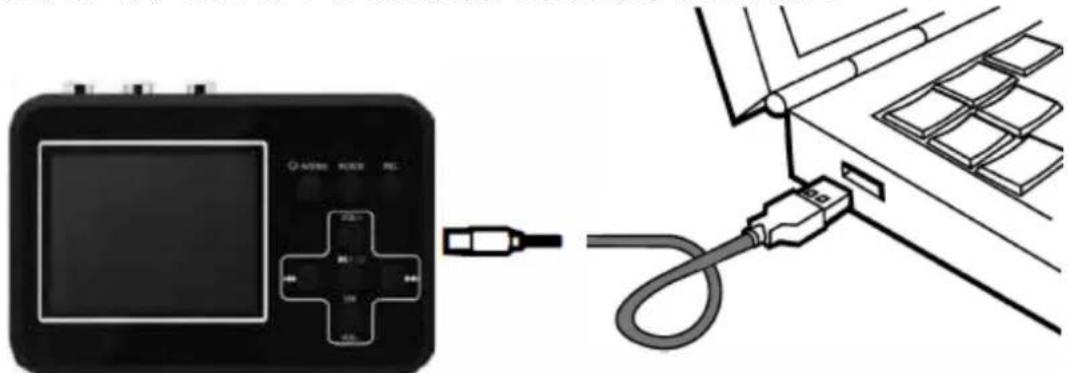

Copiar grabaciones a PC ..... 17

Solución de problemas...... 18

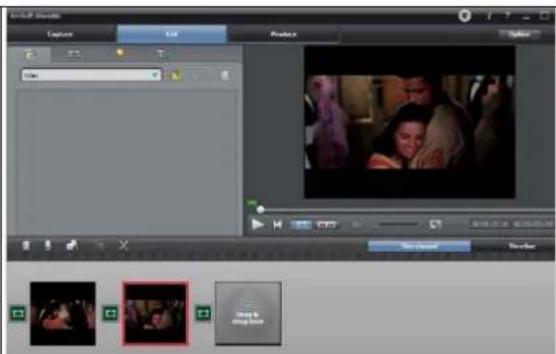

Editar/convertir grabaciones..... 19

Especificaciones técnicas ..... 20

Soporte 21

Cuidado y mantenimiento...... 21

Declaración de cumplimiento ... 21

Eliminación 21

Consejos

- No use el TX-182 para captura, reproducción ni copia de trabajos con copyright, sean de video o sonido. ¡La reproducción o distribución no autorizadas de trabajos con copyright es ilegal! Asegúrese de que el trabajo que vaya a digitalizar no tenga una declaración de copyright; si es el caso, no use el TX-182 para digitalizar el trabajo -No aguante ni transporte nunca el dispositivo por el cable de alimentación. -No pince ni pellizque el cable de alimentación. -Asegúrese de que el cable de alimentación y el adaptador no entren en contacto con agua, vapor u otros líquidos. -Use el producto exclusivamente para su finalidad y exclusivamente en uso doméstico. -No dañe el producto. Las acciones siguientes pueden dañar el producto: Tensión incorrecta, accidentes (incluyendo líquidos o humedad), mal uso o abuso del producto, instalación defectuosa o incorrecta, problemas de alimentación, incluyendo subidas de tensión o daños por rayos, infestación de insectos, manipulación o modificación del producto por personas que no sean

personal de servicio autorizado, exposición a materiales anormalmente corrosivos, inserción de objetos extraños en la unidad, uso de accesorios no aprobados. ●Consulte y obedezca todas las advertencias y precauciones del manual del usuario. ●El usuario corre el riesgo por sí mismo.

Instrucciones de seguridad

• No toque el dispositivo con las manos mojadas o húmedas.
• El dispositivo solamente puede usarse con la tensión descrita en el panel posterior y en la unidad de alimentación.
• No coloque este dispositivo cerca de humedad o agua.
• No ponga el dispositivo sobre una superficie inestable. La unidad podría dañarse o podría lesionar a personas. Cualquier instalación adicional debe realizarse solamente de acuerdo con las instrucciones del fabricante u obtenidas del fabricante.
• El cable está apantallado y aísla la corriente. No ponga ningún objeto sobre el cable, haría perder la función protectora. Evite tensar en exceso el cable, especialmente en las tomas y conectores.
• Si quiere desconectar el enchufe de la toma, tire siempre del enchufe, no del cable. El cable podría romperse.
• Para proteger la unidad durante una tormenta eléctrica, o cuando se deje sin atender durante un tiempo prolongado, desconéctelo de la toma de corriente. Evitará daños por caída de rayos.
• No sobrecargue las tomas de corriente, los cables extensores no otro cableado, puede provocar un riesgo de incendio o electrocución.
• No introduzca ningún objeto en las aperturas de la unidad, dado que la corriente pasa por ciertas zonas y el contacto puede causar incendio o electrocución.
• Desenchufe el producto de la toma de corriente para limpiarlo.
• No use limpiadores líquidos ni en aerosol. El dispositivo solamente debe limpiarse con una gamuza humedecida.
• No conecte dispositivos adicionales no recomendados por el fabricante.
• No conecte la salida de sonido de un amplificador de alta potencia a la entrada de sonido del producto.
• No aceptamos ninguna responsabilidad por daños materiales o personales causados por una manipulación inadecuada o no obedecer las instrucciones de seguridad y uso. ¡En estos casos cualquier reclamación de garantía será nula! No aceptamos ninguna responsabilidad por daños consiguientes.
• No abra el dispositivo, no intente repararlo, no realice ninguna conversión ni modificación - resultaría en la pérdida de garantía. No

aceptamos ninguna responsabilidad por daños consiguientes.

Advertencias

- No desmonte el TX-182, puesto que podría provocar un cortocircuito o daños. - Advertencia de la batería: Un uso indebido de la batería puede provocar fuego o quemaduras químicas. La batería puede explotar en caso de daño. - No modifique, repare o retire sin la orientación de un profesional. - No utilice líquidos corrosivos ni volátiles para limpiar. - No deje caer ni agite el TX-182 ya que podrían romperse las placas de circuitos o la mecánica interna. - Mantenga el TX-182 en un entorno seco y ventilado. Evite la humedad y temperatura elevadas. - Este TX-182 no es resistente al agua; manténgalo alejado de la humedad. - Mantenga el dispositivo lejos de los niños pequeños.

Características

• Digitalice video analógico de Video8, Hi8, SVHS,VHS, VCD, DVD, VCR, DV
• Pantalla de 2,4" (6cm) para ver sus grabaciones en el digitalizador de video
• Guarde videos directamente en tarjeta MicroSD hasta 32GB
• Batería recargable integrada (grabaciones hasta 4 horas)
• Captura material de video, tamaño de archivo máximo de 90 minutos
• Restablezca y comparta sus recuerdos familiares de otros tiempos
• Comparta sus videos digitalizados en su PC o su TV (HDMI o AV)
• Soporte de calidad de grabación VGA o QVGA
• Altavoz integrado (mono)

Guía de inicio rápido

1. Introduzca la tarjeta microSD (máx. 32GB) y conecte el dispositivo al puerto de alimentación "MiniUSB" con el cable de datos/alimentación MiniUSB. Introduzca la fuente de señal compuesta/RCA en el puerto de entrada compuesto/RCA del TX-182. Mantenga pulsado el botón On/Off Menu (Encendido/Apagado Menú)3 segundos para encender y acceder al modo grabación. (Consulte el capítulo "Configuración de modo de grabación video" para más detalles).
2. Tras encender para acceder al modo grabación, pulse el botón REC (GRABAR) para iniciar la grabación. Para detener la grabación, pulse el botón REC (GRABAR) de nuevo. (Consulte el capítulo "Grabación" para más detalles).
3. Para reproducir el video grabado, pulse el botón MODE (MODO) para cambiar a modo reproducción. Pulse a continuación el botón OK (ACEPTAR) para comenzar a reproducir video. Pulse el botón OK (ACEPTAR) para volver a suspender la reproducción. Si se han grabado múltiples videos, pulse el botón para pasar al último video. Pulse el botón para pasar al video siguiente. Si quiere volver al modo de grabación, pulse de nuevo el botón MODE (MODO). (Consulte el capítulo "Reproducción" para más detalles).
4. Para ajustar el volumen, pulse el botón VOL+ para aumentar el volumen, y pulse el botón VOL- para reducir el volumen.
5. Para emitir imágenes en una pantalla de gran tamaño, conecte el cable HDMI al puerto HDMI OUT (SALIDA HDMI) o yse el cable AV para conectar al puerto AV OUT (SALIDA AV). (Consulte el capítulo "Ver grabaciones en TV" para más detalles).
6. Si desea ver los videos grabados en el ordenador. Conecte el TX-182 al ordenador con el cable de datos/alimentación USB. (Consulte el capítulo "Copiar grabaciones a PC" para más detalles).

Descripción general del producto y funciones

Vista superior y lateral

1	Salidas	6	Entrada de audio izquierda
2	Entrada (Compuesto; RCA)	7	Entrada de video
3	Salida de video AV de 3,5mm	8	Ranura de tarjeta microSD
4	Salida HDMI	9	Conector Mini USB
5	Entrada de audio derecha

Vista frontal

10	On/Off Menu (Encendido/Apagado Menú)	15	Volver en la lista de archivos
11	Mode (Modo) - Seleccionar modo	16	Avanzar en la lista de archivos
12	REC (GRABAR)- Iniciar/detener la grabación	17	OK (ACEPTAR) ▶II/□ Iniciar/detener la reproducción
13	Los botones en la cruz realizan distintas funciones según el modo seleccionado	18	VOL- - Bajar el volumen
		19	▶▶ Grabar sin sonido
13.1	Modo de reproducción	20	OK (ACEPTAR) ▶b6□ captura
13.2	Modo de grabación video
14	VOL+ - Aumentar el volumen

Símbolos de pantalla

Tarjeta MicroSD	Película	Indicador de batería
Alternativas de botones disponibles
Salir – Pulse el botón Encendido/Apagado Menu (Menú) para salir del modo configuración
OK Establecer – Pulse OK (ACEPTAR) para seleccionar y guardar la configuración seleccionada

Antes de comenzar

¡Cargue como mínimo durante 5 horas antes del primer uso!

Nota: ¡Cuando la batería esté totalmente agotada, necesitará aproximadamente 5 horas para una carga completa!

TX-182 le permite grabar materiales de video de diversas fuentes de video, como Video8, Hi8, SVHS, VHS, VCD, DVD, VCR, DV. También puede realizar capturas del material de video.

La tarjeta MicroSD guarda sus grabaciones en formato AVI. El tamaño de archivo es de 13-15MB por minuto.

Cualquier segmento que grabe de más de 90 minutos de duración se dividirá en partes.

El nombre de archivo se crea automáticamente en orden (0001, 0002, etc.). Los archivos pueden transferirse a un PC y cambiar su nombre.

Cargar la batería

Cargue el TX-182 durante como mínimo 1 hora antes de encenderlo. Nota: El dispositivo no dispone de indicador LED para indicar si el dispositivo está cargando o está totalmente cargado. La única forma de ver el estado de la batería es encender el dispositivo.

La batería integrada puede cargarse de dos modos:

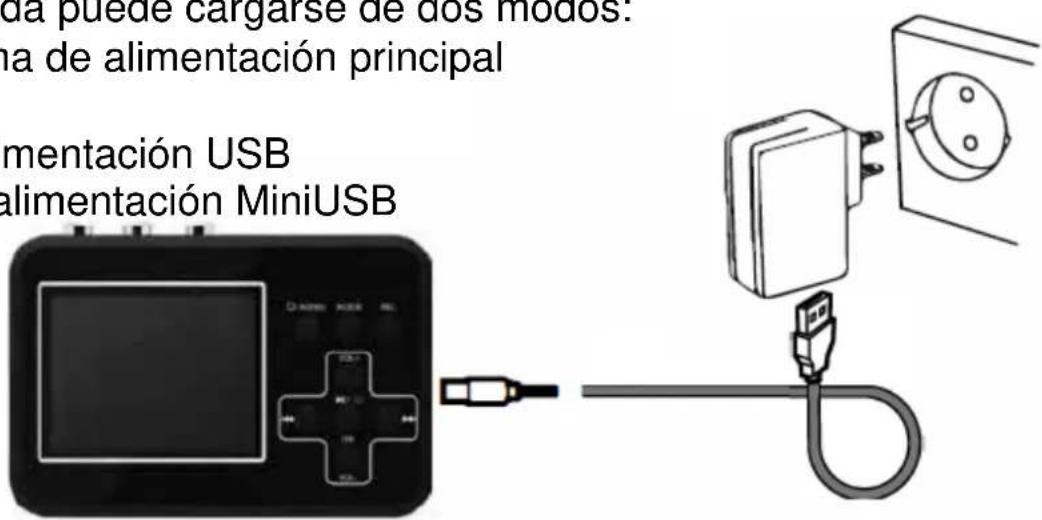

A Mediante la toma de alimentación principal Uso:

• Adaptador de alimentación USB
• Cable de datos/alimentación MiniUSB

da puede cargarse de dos modos: na de alimentación principal imentación USB alimentación MiniUSB

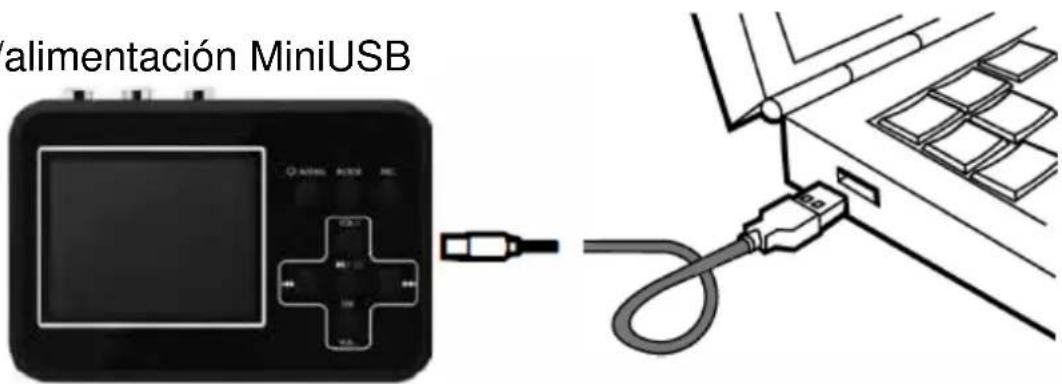

B Mediante el puerto USB de un PC Uso:

- Cable de datos/alimentación MiniUSB

Alimentación MiniUSB

Nota:

- Cuando el producto se conecte al PC, la pantalla se apaga y se carga. Las únicas acciones que pueden realizarse en este estado es transferir datos de la tarjeta MicroSD al PC.

- ¡Cuando la batería esté totalmente agotada, necesitará aproximadamente 5 horas para una carga completa!

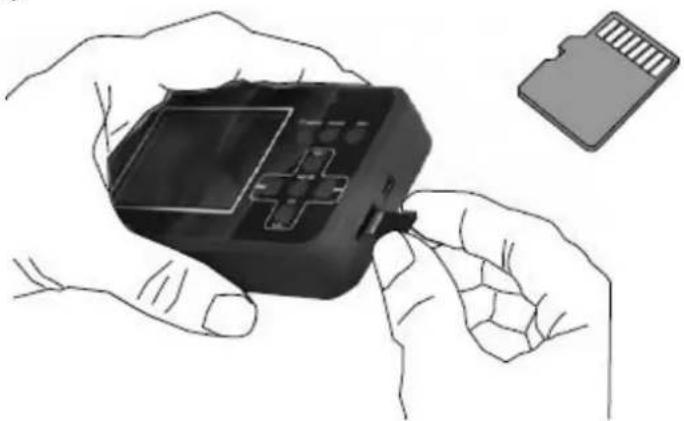

Instalación de la tarjeta de memoria

Use una tarjeta MicroSD de máx. 32GB. Para resultados óptimos, se recomienda una tarjeta de memoria de velocidad clase 10.

Nota: Es necesario formato FAT32.

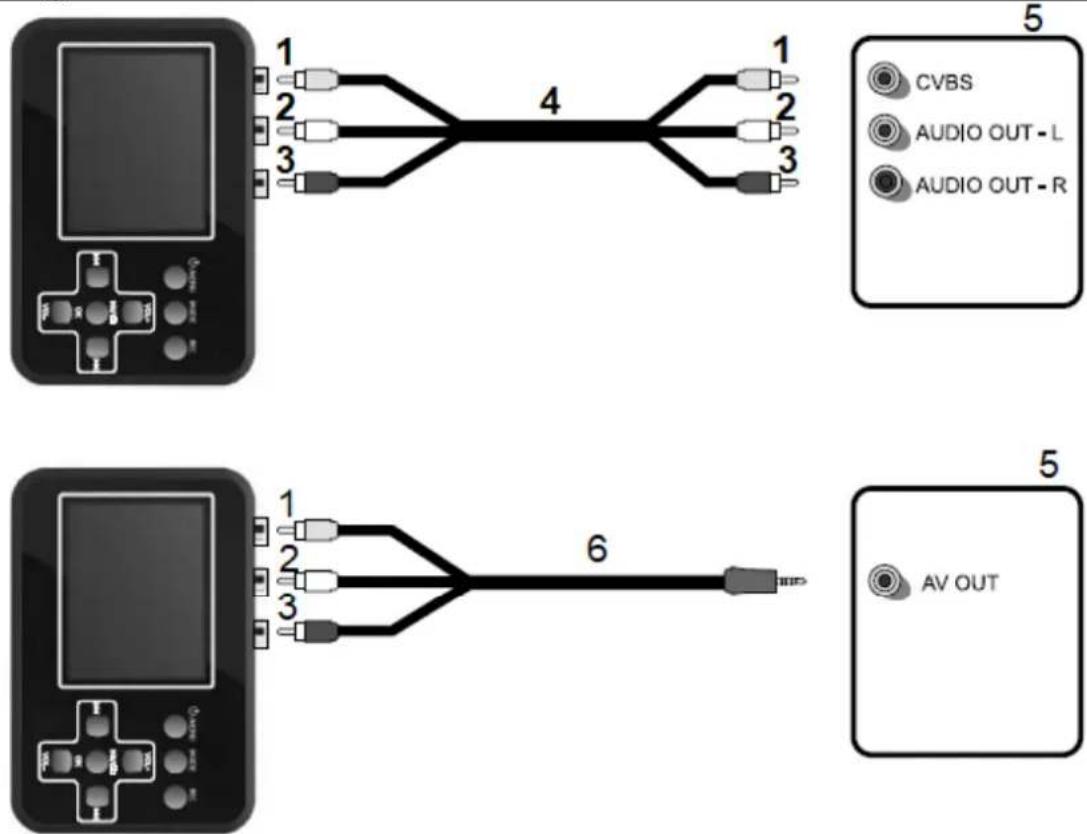

Conectar una fuente de video

Conecte el TX-182 a una fuente de video como se muestra en uno de los modos siguientes:

1	Amarillo (video)	4	Cable RCA
2	Blanco (audio I)	5	Fuente (Video8, Hi8, SVHS, VHS, VCD, DVD, VCR, DV, cámara)
3	Rojo (audio D)	6	Cable AV

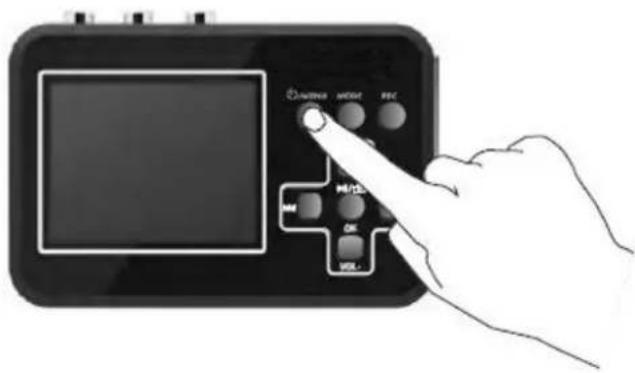

Primer encendido

Asegúrese de que el TX-182 esté conectado a la alimentación o la batería esté totalmente cargada y que la tarjeta de memoria esté insertada. Pulse el botón On/Off Menu (Encendido/Apagado Menú) aproximadamente 3 segundos para encender o apagar el TX-182.

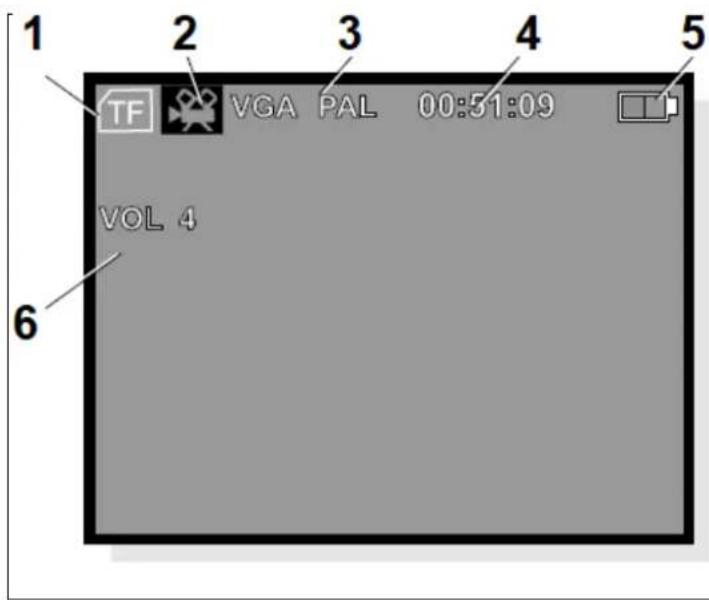

Al encenderse, el TX-182 comienza en modo grabación video y se muestra la información siguiente en pantalla:

OUTRANGE MODE PBC H1/12 OK MUL

1 2 3 4 5 TF VGA PAL 00:51:09 VOL 4 6

1	Tarjeta MicroSD introducida
2	Modo de grabación video
3	Resolución de grabación / Estándar de codificación de color
4	Tiempo de grabación en tarjeta MicroSD
5	Estado de batería
6	Nivel de volumen del altavoz (no afecta a la grabación)

Nota: Si no se inserta una tarjeta de memoria (MicroSD), aparece el mensaje “Sin tarjeta” en pantalla.

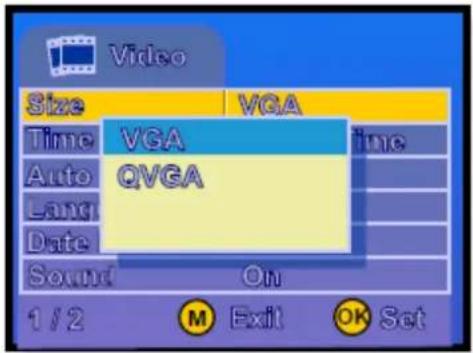

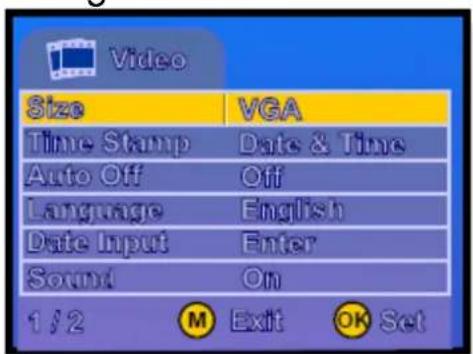

Configuración de modo de grabación video Establecer resolución

Pulse brevemente el botón On/Off Menu (Encendido/Apagado Menú) otra vez para acceder a la configuración.

Desplácese por las distintas opciones de menú usando los botones VOL+ y VOL-.

Pulse OK (ACEPTAR) para acceder al submenú.

Pulse OK (ACEPTAR) para guardar la opción seleccionada.

Nota: La opción seleccionada se muestra en amarillo en el menú principal; sin embargo, se muestra en azul en los submenús. VGA tiene mejor calidad que QVGA. Pulse el botón On/Off Menu (Encendido/Apagado Menú) para salir del modo configuración.

Configurar fecha y hora

Puede usar esta configuración para mostrar la fecha y hora en la grabación. Puede configurarlo según la hora en la que se grabó su video. No necesitan ser la fecha y hora actuales. Nota: También puede desactivar la marca de tiempo.

Pulse el botón On/Off Menu (Encendido/Apagado Menú) brevemente para acceder a la configuración.

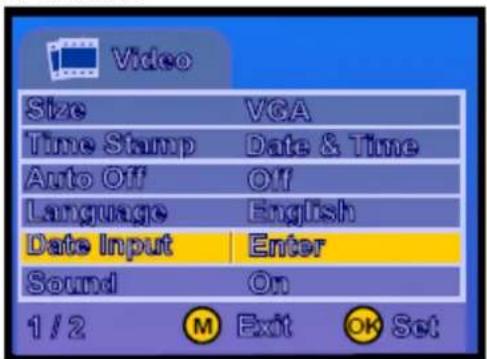

Usando el botón VOL- baje a: Introducción de fecha Acceder

Pulse OK (ACEPTAR) para mostrar un submenú.

Video Size VGA Time Stamp Data & Time Auto Off Lancu Set Date Input Enter Sound On 1 / 2 ① M Exit ② OK Set

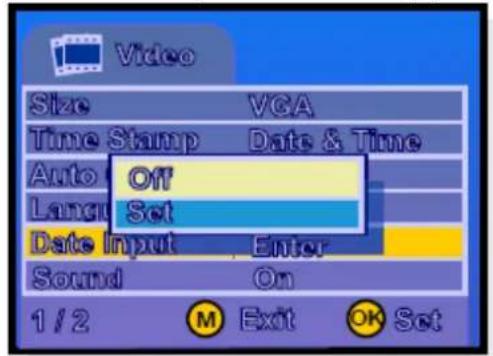

Usando el botón VOL- baje a: Establecer y pulse OK (ACEPTAR) para acceder. Nota: Se destacará el campo azul.

Use el botón VOL-/VOL+ para cambiar el formato de fecha. Use el botón ▶para bajar al año.

Establezca el año correcto usando los botones VOL- y VOL+.

Use a continuación el botón ▶ para seguir al mes, etc.

Pulse OK (ACEPTAR) para guardar la configuración y volver al menú de configuración.

Cuando haya realizado toda la configuración, vuelva al modo de grabación video pulsando el botón On/Off Menu (Encender/Apagar Menú). La configuración seleccionada quedará guardada aunque se apague el dispositivo.

Configuración

El resto de configuraciones del menú de grabación video se realizan del mismo modo que establecer la fecha y hora.

Las configuraciones disponibles son:

Menú	Opciones
Tamaño	Resolución de grabación VGA (640x480) o QVGA (320x240)
Marca de tiempo	Apagado, Fecha o Fecha y hora visibles en la grabación.
Apagado automático	Apagado automático, puede establecer en APAGADO, 15, 30 o 45 minutos. El apagado automático solamente funciona cuando no esté grabando.
Idioma	Seleccione diversos idiomas para usar el dispostivo. Soporta: EN, FR, DE, IT, SP, PO, PL, NL, CZ
Introducción de fecha	Establece la fecha y hora, consulte el capítulo "Configurar fecha y hora" Establece independientemente la hora en el TX-182. Por ejemplo, si el video se grabó en verano del año 2007, puede introducir la fecha aquí.
Sonido	Encendido o Apagado, Apagado silencia la grabación.
Reiniciar Sistema	Devuelve el dispositivo a la configuración de fábrica.
Ver.soft.	Muestra la versión de firmware instalada.

Grabación

Nota:● La longitud de archivo máxima de una grabación es de 90 minutos. A continuación se crea automáticamente un nuevo archivo.● También es posible que las partes superior e inferior se corten durante la grabación.

1. Conecte su TX-182 a una fuente de video.
2. Encienda la fuente de video.
3. Encienda el TX-182.

4. Asegúrese de que la imagen de la fuente de video se muestre en la pantalla del TX-182.

5. Pulse el botón REC (GRABAR) para iniciar la grabación. El contador en la esquina superior derecha de la pantalla se pondrá rojo.

PIL 14 PIL 1

1. Pulse PLAY (REPRODUCIR) en la fuente de video para comenzar a reproducir su video. La película también será visible en la pantalla del TX-182.

Mientras se grabe la película, puede hacer lo siguiente:

A Grabar la película sin sonido

Pulse el botón una vez para apagar el sonido (solamente silencia la grabación, no el dispositivo).

Pulse el botón otra vez y se activará de nuevo el sonido.

Nota: El altavoz del TX-182 reproduce el sonido incluso si silencia la grabación

Pulse el botón, defendrá y guardará la grabación y camibará a modo captura. Pulsar de nuevo el botón, tomará una captura y la guardará.

Nota: El material de video se reproduce aunque pulse ▶II/☐ en el TX-182. La reproducción/pausa debe coordinarse desde la fuente de video.

1. Pulse el botón REC (GRABAR) para detener y guardar la grabación.

Nota: También puede grabar material de video cuando el dispositivo esté conectado con el adaptador de alimentación USB.

Configuración de modo de reproducción

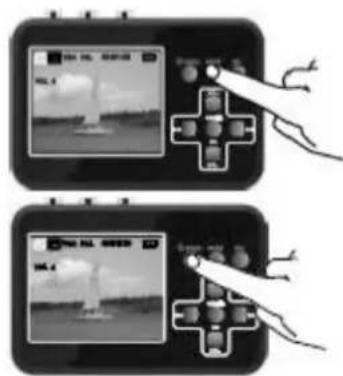

Configurar

Pulse el botón Mode (Modo) para seleccionar el modo de reproducción.

El TX-182 estará en modo reproducción.

Pulse el botón On/Off Menu (Encendido/Apagado Menú) brevemente para acceder a la configuración.

Desplácese por las distintas opciones de menú usando los botones VOL+ y VOL-.

Pulse OK (ACEPTAR) para acceder al submenú.

Usando el botón VOL- baje a la configuración deseada. Nota: Se destacará el campo azul.

Pulse OK (ACEPTAR) para guardar la configuración y volver al menú de configuración.

Puede realizar las configuraciones siguientes en el modo reproducción:

Borrar	Borrar grabaciones o capturas. Seleccione: Uno, Todo o Selección. En Selección, seleccione el archivo entre las miniaturas mostradas.
Proteger	Evita que se borren las grabaciones. Seleccione: Uno, Todo o Selección. En Selección, seleccione el archivo entre la miniaturas mostradas. Los archivos protegidos se indicar con un candado.
Formato	Formatea la tarjeta de memoria y borra todos los archivos, incluso los que están protegidos.
Diapositiva	Presenta las capturas en formato de presentación.
Volumen	Establece el nivel de volumen entre 1 y 8.
Versión	Muestra la versión de firmware instalada.

Reproducción

1. Encienda su TX-182.

2. Use el botón Mode (Modo) para seleccionar el modo de reproducción.
   El TX-182 estará en modo reproducción.

3. Seleccione la grabación deseada usando los botones

1. Pulse OK (ACEPTAR) para reproducir la grabación.

1. Durante la reproducción, mantenga pulsado el botón para avance rápido. La velocidad máxima de avance rápido es 8x. Durante el avance rápido pulse el botón para continuar con al velocidad de reproducción normal.

Puede aumentar y reducir capturas en diversos pasos pulsando el botón OK (ACEPTAR) o Vol+.

Pulsar el botón Vol- reducirá el aumento, y en última instancia se mostrarán datos sobre la imagen.

Nota: Aumentar y reducir solamente puede usarse con fotografías.

Mostrar grabaciones en TV

Puede conectar su TX-182 a un monitor (TV) con cable AV o usando un cable HDMI. Tras conectar el TX-182 con cable AV o cable HDMI, la pantalla se pone negra. Ahora puede ver las grabaciones en el monitor (TV).

4 5 1 2 3 6 CVBS AUDIO IN - L AUDIO IN - R 7 8 6

1	Amarillo (video)	5	Cable AV
2	Blanco (audio I)	6	Monitor (TV)
3	Rojo (audio D)	7	Cable HDMI
4	Salida AV	8	Salida HDMI

Copiar grabaciones a PC

Conectando el TX-182 a un PC puede procesar sus grabaciones y capturas en el mismo PC. Una rutina de controlador se instalará automáticamente en su PC la primera vez que conecte el TX-182 al PC. TX-182 aparecerá como una unidad de disco extraíble en el PC, para que pueda copiar, renombrar o borrar sus grabaciones.

1. Encienda el PC.
2. Conecte el TX-182 al PC usando el cable MiniUSB.

1. Mantenga pulsado el botón On/Off Menu (Encendido/Apagado Menú) hasta 5 segundos.
2. El TX-182 aparecerá como unidad de disco extraíble en el PC.
3. Abra la carpeta y copie y peque los archivos en su PC.

Nota: No se pueden reproducir grabaciones en el TX-182 cuando el TX-182 esté conectado al PC.

Solución de problemas

Problema	Solución
Sin video o sonido	Antes de usar el botón REC (GRABAR) del TX-182, asegúrese de que la fuente de entrada (DV, reproductor DVD, VHS) esté encendida y pueda proporcionar señal de sonido y/o video al TX-182.
	Asegúrese de que el cable AV o RCA esté conectado con seguridad a la fuente de entrada y el TX-182.
	El adaptador Scart está configurado en ENTRADA. Configúrelo en SALIDA.
El video se cuelga o parpadea	Use una tarjeta MicroSD con una clase de velocidad de transferencia 10 o superior.
No se han guardado grabaciones
Colgado de software	Use una aguja para presionar el pequeño agujero de la parte posterior del TX-182 pa reiniciarlo.
Colgado de hardware
La pantalla queda apagada.	La batería puede estar agotada. Conecte el cargador e inténtelo de nuevo.
El botón de Encendido/Apagado Menú no funciona
No se han guardado grabaciones	Los cables pueden estar conectados incorrectamente o demasiado sueltos.

Editar/convertir grabaciones

El TX-182 incluye el software de edición de video Arcsoft ShowBiz (solo para Windows), puede editar sus grabaciones con éste.

Instálelo del CD (o descargue el software de www.technaxx.de/support) en el PC y ábralo.

1. Puede combinar dos o más videos en uno, solo tiene que arrastralos a Arcsoft ShowBiz.

2. Puede cortar un video en dos o más.

3. Pulse “Produce (Producir)” después de editar, puede crear DVD o cargar el video a YouTube.

4. Pulse "Create file (Crear archivo)" para crear múltiples archivos para distintos dispositivos.

Nota: Pulse la tecla “?” en el panel del software para obtener más información y ayuda

Especificaciones técnicas

Resolución de grabación	VGA (640x480), QVGA (320x240)
Formato de vídeo / foto	AVI / JPG
Tamaño de archivos de grabación	13-15MB por minuto, 4GB equivalen aproximadamente a 4 horas de grabaciones
Duración de archivo de grabación	Máx. 90 minutos, a continuación se crea un nuevo archivo.
Tiempo de funcionamiento	Hasta 4h
Tiempo de carga	Hasta 2.5h
Batería	Lithium polymer battery 3.7V recargable, 1500mAh
Tarjeta de memoria	MicroSDHC máx. 32GB, clase10 o superior
Adaptador de alimentación	Entrada: CA 100-240V 50/60Hz máx. 0,4A; Salida: CC 5V / 1A
Pantalla	TFT a color 2,4" (6cm)
Controles	8 botones
Idiomas	EN, FR, DE, IT, SP, PO, PL, NL, CZ
Software	Solo Windows; inglés
Consumo de energía	Máx. 5W
Temperatura operativa	de 0°C hasta +40°C
Material	ABS
Peso / Dimensiones	114g / (L) 10,5 x (P) 7,5 x (A) 2,5cm
Contenido del embalaje	Digitalizador de video retro Technaxx® TX-182, adaptador de alimentación USB, cable RCA, cable AV, cable HDMI, cable de datos/alimentación MiniUSB, Scart to RCA adapter, 4GB MicroSD card, CD, manual del usuario

Soporte

Número de teléfono de ayuda técnica: 01805 012643 (14

céntimos/minuto desde líneas fijas en Alemania y 42 céntimos/minuto desde redes móviles). Email gratuito: [e-mail]

La asistencia telefónica está disponible de lunes a viernes de 9 a.m. a 1 p.m. y de 2 p.m. a 5 p.m.

Cuidado y mantenimiento

Limpie el aparato sólo con un paño seco o ligeramente húmedo y sin pelusas.

No utilice limpiadores abrasivos para limpiar el aparato.

Este aparato es un instrumento óptico de alta precisión, por lo que para evitar daños, por favor, evite la siguiente práctica:

• Usar el dispositivo a temperaturas ultraelevadas o ultrabajas.
• Mantenerlo o usarlo mucho tiempo en entornos húmedos.
• Usarlo mientras llueve o en el agua.
• Entregarlo o usarlo en entornos con impactos fuertes.

Declaración de cumplimiento

La declaración de cumplimiento UE puede solicitarse en la dirección www.technaxx.de/ (en la barra inferior "Declaración de cumplimiento").

Eliminación

Eliminación del embalaje. Deseche el embalaje según su tipo.

Deseche la caja y el cartón con restos de papel. La película plástica a la recogida de reciclables.

Eliminación de equipos usados (aplicable en la Unión Europea y otros países europeros con recogida separada (recogida de materiales reciclables)) ¡Los equipos usados no deben desecharse con los residuos domésticos! Todo consumidor está legalmente obligado a desechar dispositivos usados que ya no puedan usarse de forma separada de los residuos domésticos, como en un punto de recogida en su municipio o distrito. Así se garantiza que los dispositivos usados se reciclen adecuadamente y se evitan los efectos negativos en el medioambiente. Por ello, los electrodomésticos están marcados con el símbolo que aquí se indica.

¡Las baterías y las baterías recargables no deben desecharse con los residuos domésticos! Como consumidor, está legalmente obligado a entregar todas las baterías y baterías recargables, independientemente desi contienen o no sustancias perjudiciales*, nen un punto de recogida en su municipalidad/ciudad o en la tienda, de forma que puedan desecharse de forma respetuosa con el medioambiente. Puedan desecharse de forma inocua.

* marcadas con: Cd = cadmio, Hg = mercurio, Pb = plomo. ¡Devuelva su producto a su ìmtp de recogida con la batería instalada y exclusivamente en estado de descarga!

Fabricado en China

Distribuido por: Technaxx Germany GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Alemania

Digitalizador de video retro TX-182

FCC Statement
