Powerfly 4 Gen 3 - Bicicleta TREK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bicicleta eléctrica MTB
Marca	Trek
Modelo	Powerfly 4 Gen 3
Motor	Bosch Performance Line, 250 W, par 65 Nm
Batería	Bosch PowerTube 500 Wh, ion de litio
Autonomía	Hasta 100 km (según condiciones)
Velocidad máxima asistida	32 km/h (20 mph)
Cuadro	Aluminio, suspensión integral
Peso	Aproximadamente 25 kg
Transmisión	Shimano Deore, 10/11 velocidades
Frenos	Frenos de disco hidráulicos Shimano
Suspensión delantera	Horquilla suspendida, recorrido 120 mm
Neumáticos	Bontrager XR3, 29 x 2.35"
Iluminación	Alimentado por batería Bosch, luces delanteras/traseras
Cargador	Bosch Compact Charger BCS230, 36V/2A
Temperatura de funcionamiento	-10 °C a +40 °C (batería)
Índice de protección	IP54 (motor y pantalla)
Mantenimiento	Limpieza con paño húmedo, no usar chorro de alta presión
Garantía	Garantía limitada de por vida en el cuadro
Accesorios incluidos	Manual de usuario, cargador, llave de batería

Preguntas frecuentes - Powerfly 4 Gen 3 TREK

¿Cómo iniciar el sistema eléctrico?

Siéntese en la bicicleta, coloque la batería en su lugar, luego presione brevemente el botón de Encendido/Apagado de la computadora de a bordo. El sistema se activa tan pronto como pedalea.

¿Cuál es la autonomía de la batería?

La autonomía varía según el nivel de asistencia, el terreno, el peso y la temperatura. En general, puede alcanzar hasta 100 km con un uso moderado.

¿Cómo recargar la batería?

Utilice únicamente el cargador Bosch suministrado. Enchufe el cargador a una toma de corriente, luego conéctelo a la batería (en la bicicleta o extraída). La carga completa toma aproximadamente 4 a 6 horas.

¿Puedo limpiar mi bicicleta eléctrica con un limpiador de alta presión?

No, nunca use un limpiador de alta presión. Limpie con un paño suave y húmedo, con un poco de jabón suave. El agua a presión puede dañar los componentes eléctricos.

¿Cuáles son los diferentes niveles de asistencia?

Los niveles disponibles son: OFF, ECO, TOUR, SPORT/eMTB y TURBO. Puede cambiarlos usando los botones + y - en la computadora de a bordo.

¿Cómo transportar la bicicleta en un coche?

Retire la batería y la computadora de a bordo antes del transporte. Use un portabicicletas compatible y asegúrese de que el peso total no supere la capacidad indicada.

¿Qué hacer si aparece un código de error en la pantalla?

Detenga y reinicie el sistema. Si el problema persiste, consulte a un distribuidor autorizado Bosch. Los códigos de error se detallan en el manual.

¿Cuál es la vida útil de la batería?

La batería de iones de litio conserva aproximadamente el 60-70% de su capacidad después de 500 ciclos de carga. Almacenarla al 60% de carga y a temperatura ambiente prolonga su vida útil.

¿Puedo usar mi bicicleta eléctrica bajo la lluvia?

Sí, el sistema Bosch es estanco (IP54). Evite circular en aguas profundas y seque bien la bicicleta después de un paseo bajo la lluvia.

¿Cómo activar la asistencia al empuje?

Presione brevemente el botón WALK, luego mantenga presionado el botón + dentro de los 3 segundos. El motor ayuda a empujar la bicicleta hasta 6 km/h. Suelte el botón para desactivar.

MANUAL DE USUARIO Powerfly 4 Gen 3 TREK

Bienvenido a nuestra familia de bicicletas

Gracias por comprar tu nueva bici.

Creemos en las bicicletas. Fabricamos bicicletas de alta calidad para toda la vida.

Es por eso por lo que cada una de las bicis que fabricamos incluye una garantí a limitada para toda la vida.

Te deseamos que disfrutes de muchos millas de diversión y despreocupación con tu nueva bici!

No obstante, si tienes cualquier problema con la bici, no dudes en ponerte en contacto con tu distribuidor local. Si el problema continúa, llama al servicio de atención al cliente para encontrar una solución.

www.trekbikes.com

www.electrabike.com

CONTENTS - MATIÈRES - CONTENIDOS

Welcome - Bienvenue - Bienvenido 1

Información importante antes de usar la bicicleta por primera vez 9

ESPAÑOL - INFORMACIÓN IMPORTANTE ANTES DE USAR LA BICICLETA POR PRIMERA VEZ

Cliente de EEUU: Información adicional sobre el producto

Los siguientes puntos son fundamentales

1. Es importante leer detenidamente el "Manual del propietario de la bicicleta" y el "Manual do Proprietário da Bicicleta Elétrica", incluso en caso de llevar años practicando el ciclismo.

2. Ambos manuales contienen información detallada y consejos muy útiles sobre tu nueva bicicleta.

3. Es importante entender cuál es el uso adecuado, el mantenimiento y cómo reciclar los componentes del sistema eléctrico de tu nueva bicicleta.

4. Piensa en la seguridad. Tu seguridad y la de los demás usuarios de la carretera es primordial.

5. No debes utilizar la bicicleta eléctrica sin batería. La batería debe estar instalada en la bicicleta mientras se esté usando, de lo contrario, las luces no funcionarán cuando las necesites.

6. Antes de empezar a montar, comprueba el funcionamiento de tu bicicleta y si hay piezas sueltas o defectuosas. En caso de duda, visita a tu distribuidor.
7. Ten en cuenta que los demás (autos, camiones, motocicletas) no esperan que una bicicleta eléctrica sea más rápida que una bicicleta normal. Circular a gran velocidad también puede provocar accidentes. La distancia de seguridad se reducirá más rápido, y necesitarás más distancia de frenada.

- No circules de forma agresiva. Hazlo únicamente en las condiciones de uso especificadas para tu bicicleta:

Las bicicletas eléctricas de paseo y urbanas están diseñadas para rodar en la situación 1 (carreteras pavimentadas con las cubiertas en contacto con el suelo).
- Las bicicletas eléctricas de montaña están diseñadas para rodar en la situación 3 (superficies abruptas, saltos inferiores a 61 cm).

Para más información consulta el manual general del propietario de la bicicleta.

- No sobrecargues el portabultos trasero. El peso máximo permitido para el portabultos trasero de las bicicletas eléctricas con la batería localizada en la parte trasera es de 44 lb (20 kg), y de 55 lb (25 kg) para las bicicletas con la batería en el tubo diagonal. En bicicletas con un transportín para colocar equipaje en los laterales, sin plataforma superior, la máxima carga permitida en el transportín es 33 lb (15 kg) en total.

1. El sistema eléctrico de tu nueva bicicleta requiere una atención especial.

- No limpies tu bicicleta eléctrica con agua a presión. Los sistemas eléctricos son sensibles a la humedad. El agua a alta presión puede penetrar en los conectores o en otras partes del sistema eléctrico.

- Utiliza la batería con cuidado. Evita que se caiga o se golpee. El mal uso de la batería podría provocar daños graves o el sobrecalentamiento. En un caso extremadamente excepcional, una batería que haya sufrido un impacto o se haya utilizado incorrectamente puede incendiarse. En caso de duda, acude a tu distribuidor inmediatamente para revisar la batería.

4. Para el mantenimiento de la batería, sigue las instrucciones del manual del propietario de la bicicleta eléctrica.

Si no sigues estas instrucciones, la batería podría dañarse y sería necesario sustituirla.

• Recarga la batería únicamente con el cargador Bosch que se incluye.
• Cuando no vayas a utilizar la batería durante un periodo prolongado de tiempo, recárgala a aproximadamente al 60% (se deben encender tres de los cuatro LED del indicador de control de carga). Transcurridos seis meses, comprueba el estado de la carga. Cuando solo se ilumine uno de los LED del indicador de control de carga, recarga la batería de nuevo al 60%.
• Una vez la batería esté completamente cargada, desconecta el cargador de la batería y desenchufa el cable del cargador de la toma de corriente.
• Las baterías de iones de litio se descargan con el tiempo. Si guardas la batería descargada, puede ocurrir que la batería ya no responda al tratar de recargarla y tengas que reemplazarla.
• Guarda la batería en un lugar seco y bien ventilado. Protégela del agua y la humedad.
• En condiciones meteorológicas adversas se recomienda, por ejemplo, extraer la batería de la bicicleta y guardarla en un lugar protegido hasta que se vuelva a utilizar.
• La batería se debe almacenar a una temperatura de entre 14°F (-10°C) y 140°F (+60°C). Sin embargo, para obtener el máximo rendimiento de la batería se recomienda guardarla a una temperatura ambiente de 68°F (20°C) aproximadamente.
• Si no vas a usar la bicicleta durante un largo periodo de tiempo, no dejes la batería instalada en la bicicleta.

5. Ten cuidado al transportar tu bicicleta eléctrica.

• Las bicicletas eléctricas pesan más que las bicicletas normales. Al transportarla en un vehículo, ten en cuenta la capacidad de carga máxima del techo, del gancho del remolque y/o del portabicis. Para obtener información detallada, consulta el manual del vehículo y del portabicis.
• Durante el transporte, extrae la consola (si extraíble), la batería y, en su caso, las alforjas de la bicicleta y guárdalos en el interior del vehículo.
• Es importante cumplir siempre la normativa local sobre el transporte de bicicletas eléctricas.
• Debido a que las baterías de iones de litio de este tamaño y potencia se consideran “productos peligrosos de clase 9”, su transporte puede estar limitado en algunos lugares cuando se trata del transporte por separado. Estas restricciones se aplican en la mayoría de compañías aéreas y

de transporte terrestre. Si tienes intención de viajar o enviar tu bicicleta eléctrica (con la batería instalada), consulta con antelación con tu compañía aérea o de mensajería antes de reservar tu viaje para saber si está permitido viajar con tu bicicleta eléctrica.

6. Cumple la normativa local.

En la mayoría de los países la normativa sobre el uso de las bicicletas eléctricas es la misma que para las bicicletas normales. Sin embargo, pueden existir diferencias en cuanto a los espacios donde montar, a la edad mínima, al proceso de registro o al equipamiento necesario.

Es obligación del ciclista conocer y cumplir la normativa local aplicable a una bicicleta eléctrica.

8. Acude regularmente a tu distribuidor para realizar el mantenimiento de tu nueva bicicleta.

Tu bicicleta está cubierta por una garantía limitada de por vida.

Para más información, visita nuestra web.

es Instrucciones de servicio originales

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de su Manual de usuario ....4

Visión general del sistema de accionamiento de Bosch....5

Vista de la bicicleta (estándar)....5

Vista de la bicicleta (modelo con batería en el portaequipajes) ......6

Vista de la bicicleta (PowerTube)....7

Uso del sistema de accionamiento de Bosch....8

Preparación para montar en bicicleta 8

Procedimiento de arranque seguro....9

Indicaciones sobre la conducción con el sistema eBike....10

Transporte 11

Mantenimiento/limpieza....11

Programa de reciclaje de baterías ....13

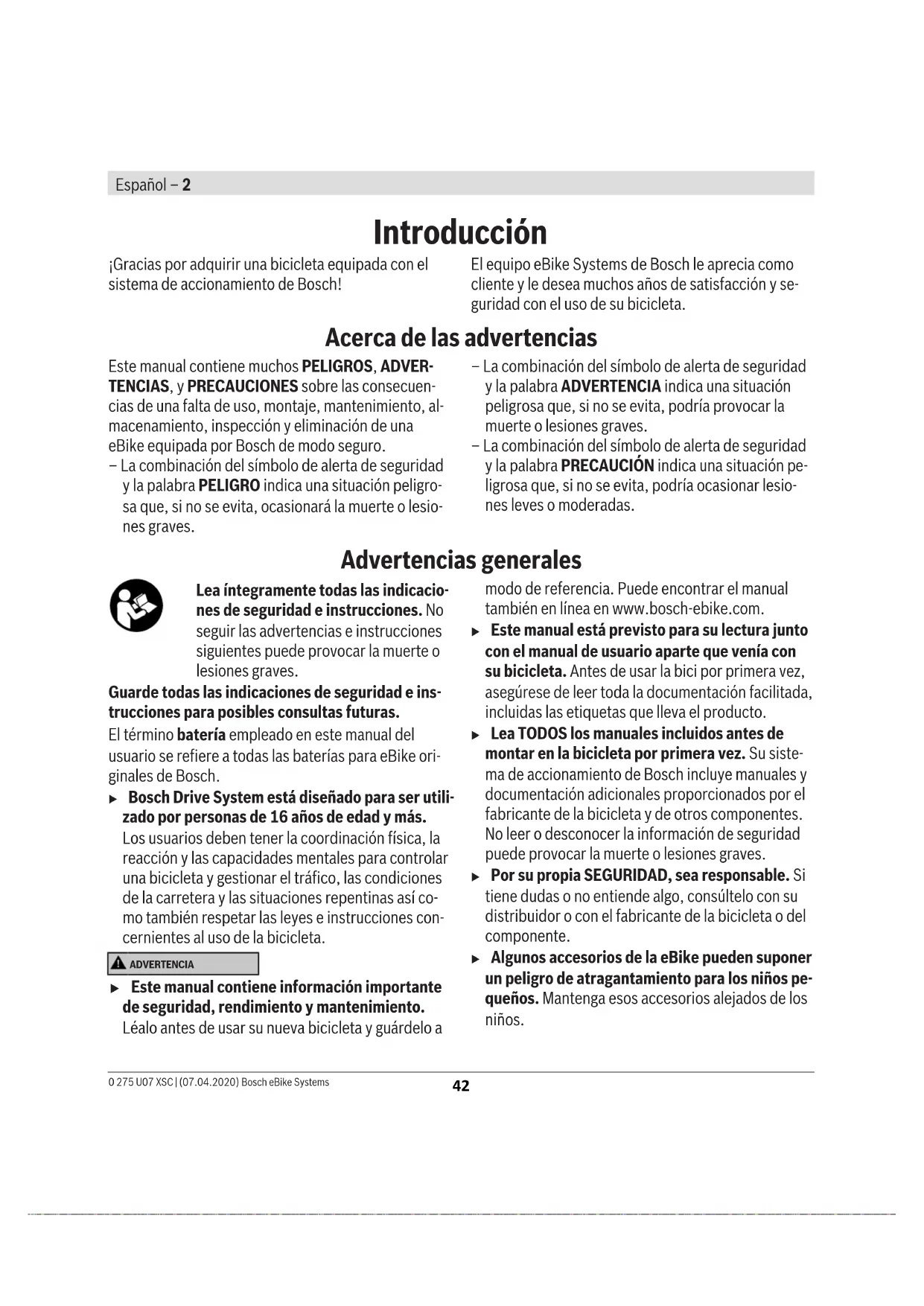

Introducción

¡Gracias por adquirir una bicicleta equipada con el sistema de accionamiento de Bosch!

El equipo eBike Systems de Bosch le aprecia como cliente y le desea muchos años de satisfacción y seguridad con el uso de su bicicleta.

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

- La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

- La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

▶ Bosch Drive System está diseñado para ser utilizado por personas de 16 años de edad y más.

Los usuarios deben tener la coordinación física, la reacción y las capacidades mentales para controlar una bicicleta y gestionar el tráfico, las condiciones de la carretera y las situaciones repentinas así como también respetar las leyes e instrucciones concernientes al uso de la bicicleta.

ADVERTENCIA

▶ Este manual contiene información importante de seguridad, rendimiento y mantenimiento.

Léalo antes de usar su nueva bicicleta y guárdelo a

modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.

Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.

Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.

- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

▶ El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de su Manual de usuario

Las instrucciones de uso se dividen en varias partes:

• unas instrucciones de uso para el sistema eBike de Bosch (estas instrucciones)
  – unas instrucciones de uso para el motor
• unas instrucciones de uso para el ordenador de a bordo
• unas instrucciones de uso para el cargador
• unas instrucciones de uso para la batería
  ▶ Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Visión general del sistema de accionamiento de Bosch

Vista de la bicicleta (estándar)

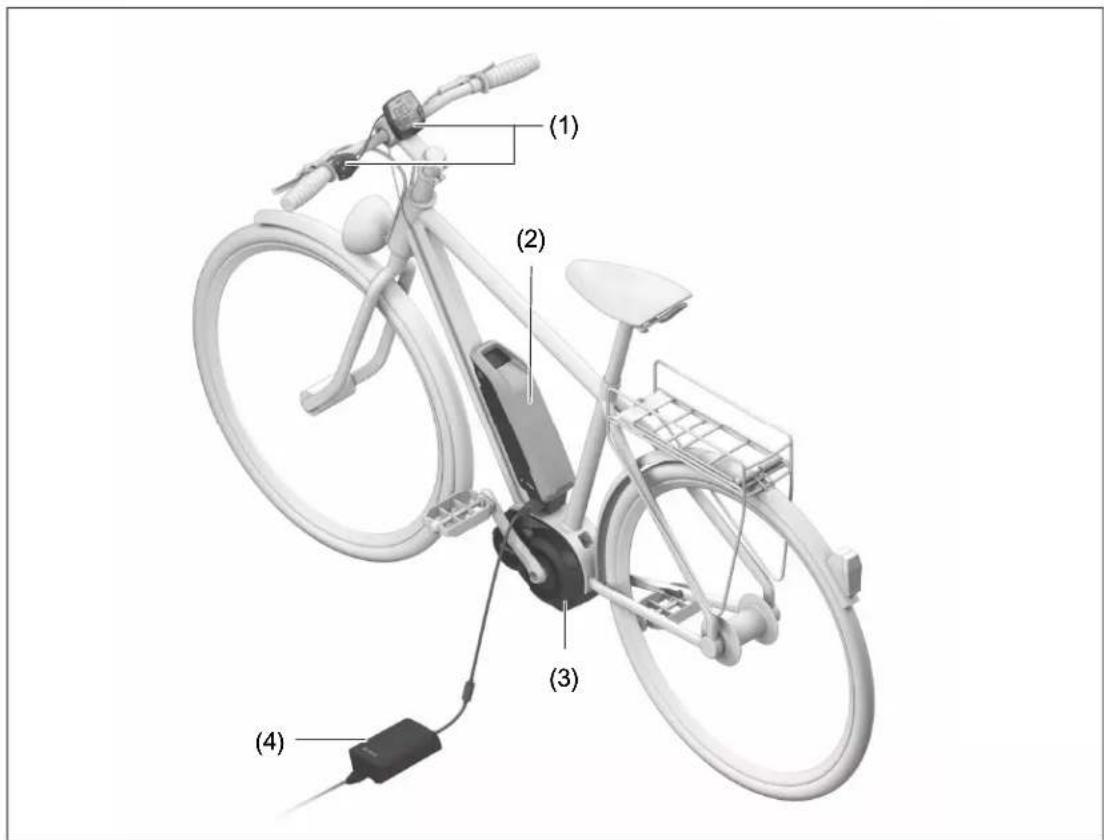

Componentes del sistema de accionamiento de Bosch

Todas las representaciones de los componentes de la bicicleta, a excepción de las baterías y sus soportes, se muestran de manera esquemática y pueden diferir de su eBike.

(1) Ordenador de a bordo
(2) Acumulador estándar "PowerPack"
(3) Unidad de accionamiento
(4) Cargador

Vista de la bicicleta (modelo con batería en el portaequipajes)

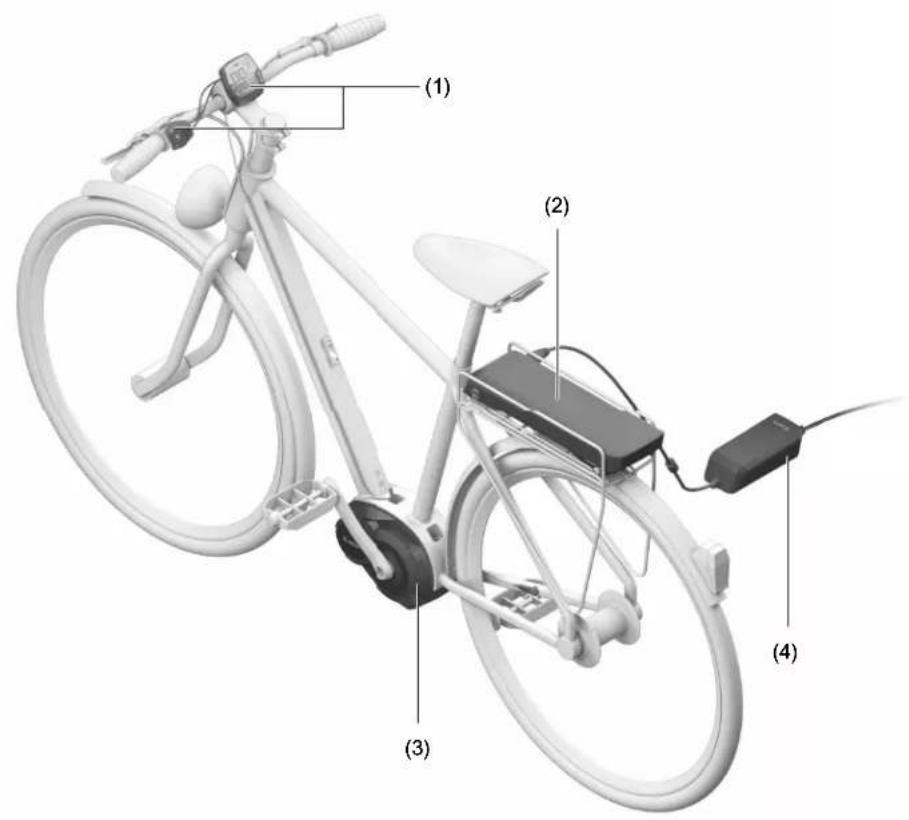

Componentes del sistema de accionamiento de Bosch

Todas las representaciones de los componentes de la bicicleta, a excepción de las baterías y sus soportes, se muestran de manera esquemática y pueden diferir de su eBike.

(1) Ordenador de a bordo
(2) Acumulador para portaequipajes "PowerPack"
(3) Unidad de accionamiento
(4) Cargador

Vista de la bicicleta (PowerTube)

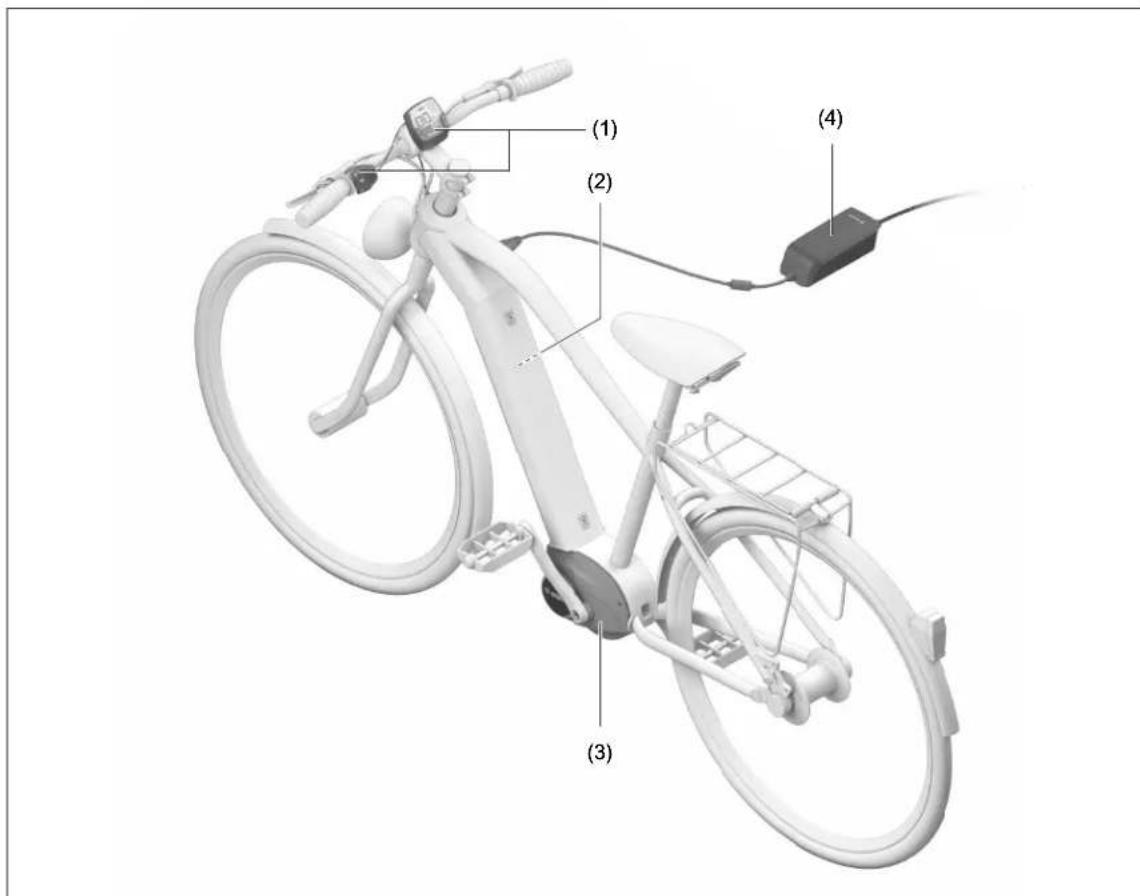

Componentes del sistema de accionamiento de Bosch

Todas las representaciones de los componentes de la bicicleta, a excepción de las baterías y sus soportes, se muestran de manera esquemática y pueden diferir de su eBike.

(1) Ordenador de a bordo
(2) Acumulador de bastidor "PowerTube"
(3) Unidad de accionamiento
(4) Cargador

Uso del sistema de accionamiento de Bosch Preparación para montar en bicicleta

ADVERTENCIA

▶ Lea y conozca todas las indicaciones de seguridad y las instrucciones. No seguir las advertencias siguientes puede provocar la muerte o lesiones graves.
▶ Proteja a otras personas de la muerte o de lesiones graves. Evite el uso no autorizado. Extraiga siempre el acumulador de la bicicleta cuando no se estén usando y guárdelos en un lugar seguro. No asegurar su bicicleta frente a usos no autorizados puede provocar la muerte o lesiones graves a terceros.
▶ Lea y comprenda las influencias en el rango operativo en el cual planifica su viaje (ver "Influencias sobre la autonomía", Página Español – 10).

Antes de montar en la bicicleta por primera vez

Consulte el manual de usuario de su bicicleta y localice la información importante sobre los componentes de la misma, tales como los frenos, los pedales, las marchas, los cambios, etc.

ADVERTENCIA

• Cuando vaya en la bicicleta, no se distraiga con el ordenador de a bordo y manténgase siempre alerta a todas las condiciones de circulación. El ordenador de a bordo debe manejarse únicamente en parado y en una posición segura de arranque. Utilice el cuadro de mandos para cambiar los niveles de asistencia del motor mientras esté circulando.
• Consulte el manual de su bicicleta para conocer el peso máximo de circulación de la misma. Si sobrecarga la bicicleta puede provocar un fallo en los componentes, lo que puede causar la muerte o lesiones graves. Por lo general, el peso de circulación

máximo viene definido por la suma del peso del ciclista más el peso del equipaje.

Llevar casco puede evitar lesiones graves en la cabeza. Cuando conduzca, lleve siempre un casco que cumpla o exceda lo dispuesto en las normas sobre seguridad. Los cascos homologados en EE.UU. deben cumplir las normas de la Comisión de Seguridad de Productos del Consumidor de EE.UU. (CPSC, por sus siglas en inglés). Busque, por tanto, cascos que cumplan las normas de la CPSC.

Utilización reglamentaria

ADVERTENCIA

- Conozca su bicicleta y su uso previsto a partir de la consulta de su manual de usuario de la bicicleta. Si utiliza su bicicleta de manera incorrecta y con un fin para el que no haya sido diseñada, puede causar la muerte o lesiones graves.

Los componentes del sistema de accionamiento de Bosch están destinados exclusivamente a su eBike y no pueden utilizarse para otros fines.

Su unidad motriz Bosch no está diseñada para remolcar otra bicicleta. Para el remolque, consulte el manual del propietario de su bicicleta y el manual del propietario del remolque para obtener instrucciones de remolque y compatibilidad con el remolque.

Procedimiento de arranque seguro

ADVERTENCIA

▶ Siga el procedimiento de arranque seguro que se recoge a continuación. Incumplir el procedimiento de arranque seguro puede provocar la muerte o lesiones graves.

Preparación

Antes de empezar, compruebe lo siguiente

• Compruebe que ha desenchufado el cargador
• La batería está asegurada en su sitio (tire de la batería para asegurarse de que está asegurada en su sitio)
• Retire la llave de la batería

Empiece a circular

• Siéntese en la silla con ambos pies tocando el suelo y las dos manos en el manillar.
• Una vez que esté en una posición estable, encienda el ordenador de a bordo Bosch. El sistema motriz de Bosch siempre arranca en el modo OFF.
• Coloque ambas manos en el manillar y comience a pedalear.

Indicaciones sobre la conducción con el sistema eBike

¿Cuándo funciona el accionamiento de la eBike?

El accionamiento de la eBike le asiste siempre que Ud. vaya pedaleando. La asistencia cesa cuando deja de pedalear. La potencia del motor depende siempre de la fuerza aplicada al pedalear.

Si la fuerza aplicada es baja la asistencia es menor que al aplicar gran fuerza. Ello es independiente del modo de asistencia seleccionado.

El accionamiento de la eBike se desconecta automáticamente a velocidades superiores a 20 mph. Si la velocidad cae por debajo de 20 mph, el accionamiento vuelve a estar disponible automáticamente.

Existe una excepción para la función de asistencia de empuje, en la que la eBike puede desplazarse a poca velocidad sin necesidad de pedalear. Los pedales pueden girar cuando se utiliza el pedaleo asistido. La eBike se puede utilizar siempre también sin asistencia como una bicicleta normal, ya sea desconectando el sistema eBike o posicionando el nivel de asistencia en OFF. Lo mismo es válido con un acumulador vacío.

Funcionamiento combinado del sistema eBike con el mando del cambio

También con el accionamiento de la eBike, el cambio deberá utilizarse igual que en una bicicleta convencional (consulte al respecto las instrucciones de servicio de su eBike).

Independientemente del tipo de cambio empleado es recomendable dejar de pedalear brevemente antes de efectuar un cambio de marcha. Ello no sólo facilita el cambio de marcha sino que también reduce el desgaste del mecanismo de accionamiento.

Seleccionando el cambio de marcha correcto Ud. puede aumentar la velocidad y el alcance aplicando la misma fuerza muscular.

Pruebe la autonomía de su eBike bajo diferentes condiciones antes de planificar viajes más largos y desafiantes.

▶ Lea y comprenda las influencias en el rango operativo en el cual planifica su viaje (ver "Influencias sobre la autonomía", Página Español – 10).

Influencias sobre la autonomía

La autonomía depende de muchos factores, como:

• el nivel de asistencia,
• la velocidad,
• los cambios de marcha,
• el tipo de neumáticos y la presión de los mismos,
  – la antigüedad y el estado de la batería,
• el perfil de la ruta (subidas) y sus características (superficie de la calzada),
• el viento en contra y la temperatura ambiente, y
• el peso de la eBike, del conductor y del equipaje.

Por este motivo no es posible prever con exactitud la autonomía restante antes de emprender un viaje ni durante el mismo. Sin embargo, como regla general se aplica:

• Con el mismo nivel de asistencia del motor de la eBike: cuanto menos fuerza deba aplicar para alcanzar una velocidad determinada (p. ej. mediante el uso óptimo de las marchas), menos energía consumirá el motor de la eBike y mayor será la autonomía de la carga del acumulador.
• Cuanto mayor sea el nivel de asistencia, manti- niendo iguales las demás condiciones, tanto menor será la autonomía obtenida.

Indicación: Planifique sus rutas de manera que en todo momento pueda alcanzar su destino sin ayuda del motor.

Transporte

ADVERTENCIA

• Si lleva su eBike en el exterior del automóvil, por ejemplo en un portaequipajes externo al vehículo, retire el ordenador de a bordo y la batería de la eBike para evitar daños.
• Extraiga siempre la batería de la bicicleta antes de transportarla en un portabicicletas sobre un vehículo. No extraer la batería cuando se utiliza un portabicicletas sobre un vehículo puede causar la muerte o lesiones graves. La batería podría soltarse durante el transporte y causar un accidente a otros vehículos.
• Utilice en todo caso un portabicicletas homologado y compatible cuando transporte su eBike. El sistema de accionamiento de Bosch incrementa el peso de la bicicleta. Consulte el manual de su portabicicletas para asegurarse de que la

eBike es compatible. Sobrecargar un portabicicletas puede causar la muerte o lesiones graves.

- Utilice técnicas de elevación adecuadas, ya que las bicicletas eléctricas suelen ser más pesadas que las normales.

Transporte únicamente baterías cuya carcasa esté intacta. Pegue los contactos abiertos y empaquete la batería de manera que no se mueva dentro del embalaje. Indique al servicio de paquetería que se trata de mercancía peligrosa. Observe también la normativa nacional aplicable. Compruebe siempre las normativas estatales y regionales antes de transportar sus baterías.

En todas las consultas referentes al transporte de los acumuladores diríjase a una tienda de bicicletas autorizada. En dichas tiendas puede Ud. adquirir también un embalaje de transporte apropiado.

Mantenimiento/limpieza

ADVERTENCIA

• No abra ninguno de los componentes. El mantenimiento debe llevarse a cabo exclusivamente por parte de un distribuidor de eBike de Bosch autorizado. El incumplimiento de la advertencia anterior puede causar la muerte o lesiones graves. Consulte su manual de la bicicleta o de aquellos componentes del sistema de accionamiento que no sean de Bosch.
• Retire siempre la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta. No retirar la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta puede causar la muerte o lesiones graves.
  ▶ Si cree que hay algo suelto, no utilice la bicicleta. Consulte a su distribuidor de eBike de Bosch;

solo un proveedor de servicios cualificado puede efectuar trabajos en su sistema de accionamiento de Bosch. Las tuercas, los pernos y los tornillos necesitan la fuerza de apriete correcta. Con una fuerza menor de la necesaria, el cierre podría no estar bien sujeto. Con una fuerza excesiva, el cierre puede estropear las roscas, forzarse, deformarse o romperse. En todo caso, una fuerza de apriete incorrecta puede provocar un fallo en los componentes, lo que le puede hacer perder el control y caer.
Si cambia la batería, adquiera únicamente baterías originales de Bosch en un punto de venta autorizado. Diríjase a su distribuidor de eBike de Bosch para adquirir recambios originales.
▶ Desconecte siempre la batería cuando la introduzca o extraiga del soporte. Nunca intente intro-

Español - 12

ducir ni extraer la batería con la bicicleta en marcha.

• No cargue ni utilice la eBike en lugares con una atmósfera potencialmente explosiva, como gasolineras, ni en zonas en las que el aire contenga productos químicos o partículas (como semillas, polvo o polvo de metales). Obedezca todas las señales e instrucciones.
  No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.
  Apunte el fabricante y el número de la llave. Si pierde las llaves, diríjase a un distribuidor de eBike de Bosch autorizado. Facilite el nombre del fabricante y el número de la llave.
• No pinte los componentes del sistema de accionamiento de Bosch, ya que eso podría causar un fallo temprano de los mismos.

Manejo cuidadoso de la eBike

Observe la temperatura de funcionamiento y almacenamiento de los componentes de la eBike. Proteja la unidad de accionamiento, el ordenador de a bordo y la batería de temperaturas extremas (p. ej. debido a una irradiación solar intensa sin ventilación simultánea). Las temperaturas extremas pueden dañar los componentes (especialmente las baterías).

Deje revisar su sistema eBike al menos una vez al año (entre otros el sistema mecánico, la actualización del software del sistema).

Para el servicio o las reparaciones de la eBike, contáctese con un distribuidor de bicicletas autorizado.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado.

Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada.

Limpieza

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.

Mantenga limpios los componentes de su eBike, especialmente los contactos del acumulador y del respectivo soporte. Todos los componentes inclusive la unidad motriz no deberán sumergirse en agua ni tratarse con una limpiadora de alta presión. Mantenga limpios todos los componentes de su eBike, especialmente los contactos de la batería y del soporte correspondiente. Límpielos con un paño suave y húmedo (utilice únicamente jabón neutro y agua).

Programa de reciclaje de baterías

La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No arroje eBikes y sus componentes a la basura!

Puede reciclar su paquete de baterías de Bosch llamando al 1.800.822.8837.

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

es Instrucciones de servicio originales

Introducción ......2

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de sus Instrucciones de servicio ...... 2

Operación de su ordenador de a bordo Bosch....4

Indicaciones de seguridad ....4

Descripción del producto y servicio....5

Operación ....7

Indicadores de velocidad y distancia ....10

Resolución de problemas....11

Programa de reciclaje de baterías ....14

Introducción

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

• La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
• La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

ADVERTENCIA

Este manual contiene información importante de seguridad, rendimiento y mantenimiento.
Léalo antes de usar su nueva bicicleta y guárdelo a modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.
Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.
Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.
- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

▶ El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de sus Instrucciones de servicio

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Operación de su ordenador de a bordo Bosch Indicaciones de seguridad

Lea íntegramente todas las indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

▶ No permita que las indicaciones del ordenador de a bordo le distraigan. Si no centra su atención
exclusivamente en el tráfico, se arriesga a verse implicado en un accidente. Si desea introducir en el ordenador de a bordo datos que van más allá del cambio de nivel de asistencia, deténgase para efectuar dichas entradas.
▶ Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.
Ajuste la luminosidad de la pantalla de modo que pueda percibir adecuadamente las informaciones importantes, como la velocidad o los símbolos de advertencia. Una luminosidad de la pantalla incorrectamente ajustada puede llevar a situaciones peligrosas.
No exponga el ordenador de a bordo al fuego o a una temperatura excesiva. La exposición al fuego o a temperaturas superiores a los 212 °F (100 °C) puede causar una explosión.
Nunca sumerja el ordenador de a bordo en ningún tipo de fluido ni permita que penetre en él.
Los fluidos corrosivos o conductores (como el agua de mar o los productos químicos industriales o que contienen lejía, etc.) pueden causar un cortocircui-

to que puede provocar incendios, lesiones personales y daños materiales.

La fuga de la batería puede ocurrir bajo condiciones extremas de uso o temperatura. Evite el contacto con la piel y los ojos. El líquido de la batería es cáustico y podría causar quemaduras químicas a los tejidos. Si el líquido entra en contacto con la piel, debe lavarse rápidamente con agua y jabón. Si el líquido entra en contacto con los ojos, lávelos inmediatamente con agua durante un mínimo de 15 minutos y busque atención médica.

- Antes de cada uso, compruebe el ordenador de a bordo, el cable y el enchufe. Si se detectan daños, no utilice el ordenador de a bordo. Daños en el ordenador de a bordo, los cables de carga y los enchufes aumentan el riesgo de incendio, explosión y lesiones personales.

No desarme el ordenador de a bordo. No hay ninguna pieza utilizable por el usuario en el interior. El reensamblaje incorrecto o los daños pueden provocar un incendio o una explosión.

Descripción del producto y servicio

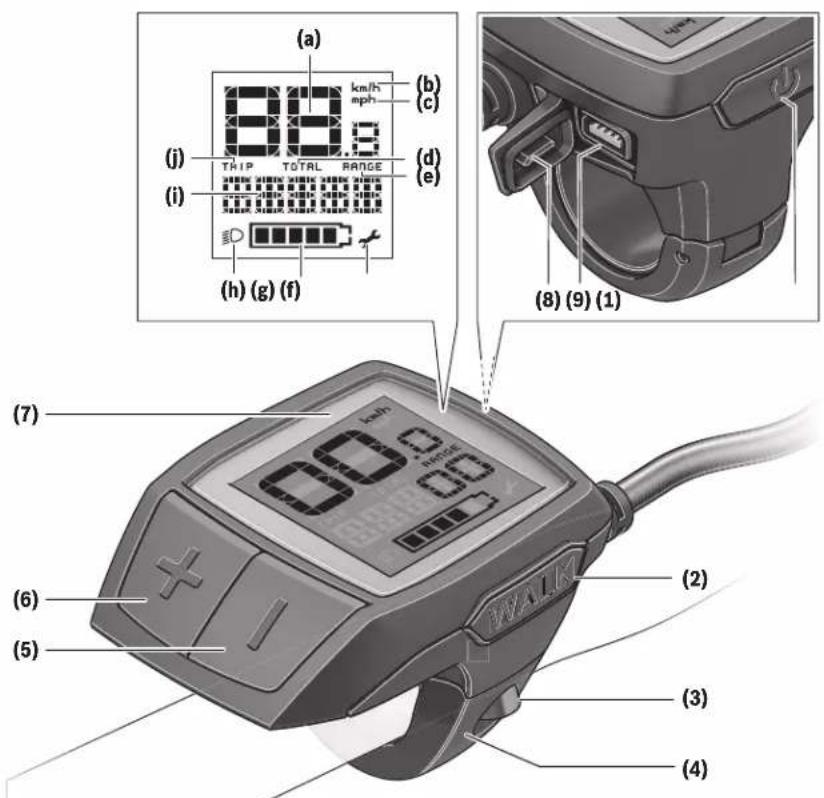

Características del producto

(1) Tecla de conexión/desconexión del ordenador de a bordo
(2) Tecla de ayuda para empuje WALK
(3) Tornillo de fijación del ordenador de a bordo
(4) Soporte del ordenador de a bordo
(5) Tecla para reducir la asistencia -
(6) Tecla para aumentar la asistencia +
(7) Pantalla
(8) Caperuza protectora del puerto USB
(9) Toma de diagnóstico USB (sólo para fines de mantenimiento)
(10) Tapa del compartimento de las pilas

Información del ordenador de a bordo

(a) Velocímetro
(b) Indicación de unidad km/h
(c) Indicación de unidad mph
(d) Indicación de distancia total TOTAL
(e) Indicación de autonomía restante RANGE
(f) Indicación de mantenimiento
(g) Indicador del estado de carga del acumulador
(h) Indicador de iluminación
(i) Indicación de nivel de asistencia/indicación de valores
(j) Indicación de recorrido TRIP

Español - 6

Datos técnicos

Ordenador de a bordo Purion
Código de producto BUI215
BateríasA)	2 × 3 V CR2016
Temperatura de servicio °F +23 ... +104
Temperatura de almacenamiento	°F +50 ... +104
ProtecciónB)	IP54
Peso, aprox. lbs 0,22

A) Se recomienda utilizar las baterías comercializadas por Bosch. Puede encargarlas en su establecimiento especializado (referencia: 1 270 016 819).
B) con cubierta de USB cerrada El sistema eBike de Bosch utiliza FreeRTOS (ver http://www.freertos.org).
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las siguientes dos condiciones:

1. Este dispositivo no debe causar interferencias dañinas, y

2. este dispositivo debe aceptar cualquier interferencia que se reciba, incluida la interferencia que pueda causar un funcionamiento no deseado.

Operación

Simbología y su significado

Simbología Aclaración
	pulsación breve (menos de 1 segundo)
	pulsación media (entre 1 segundo y 2,5 segundos)
	pulsación larga (más de 2,5 segundos)

Puesta en marcha

Requisitos

El sistema eBike solamente puede activarse cuando se cumplen las siguientes condiciones:

• Se ha colocado una batería con suficiente carga (véanse las instrucciones de uso de la batería).
• El sensor de velocidad está conectado correctamente (véanse las instrucciones de uso del motor).

Conexión/desconexión del sistema eBike

Usted tiene las siguientes opciones para conectar el sistema eBike:

• Con el acumulador de la eBike instalado, pulse la tecla de conexión/desconexión (1) del ordenador de a bordo.
• Pulse la tecla de conexión/desconexión de la batería de la eBike (véanse las instrucciones de uso de la batería).

El motor se activa al empezar a pedalear (excepto en la función de asistencia para empujar caminando o en el nivel de asistencia OFF). La potencia del motor depende del nivel de asistencia ajustado en el ordenador de a bordo.

En cuanto deje de pedalear en el funcionamiento normal o en cuanto alcance una velocidad de

20/28 mph, se desconecta la asistencia del accionamiento de la eBike. El accionamiento se activa de nuevo automáticamente en cuanto pedalee y su velocidad esté por debajo de 20/28 mph.

Usted tiene las siguientes opciones para desconectar el sistema eBike:

• Pulse la tecla de conexión/desconexión (1) del ordenador de a bordo.
• Desconecte el acumulador de la eBike en su tecla de conexión/desconexión (puede haber soluciones de fabricantes de bicicletas que no tengan acceso a la tecla de conexión/desconexión de la batería; véase el manual de instrucciones del fabricante de la bicicleta).

Tras la desconexión, se apaga el sistema. Esto demora aprox. 3 s. Un reinicio inmediato sólo vuelve a ser posible cuando se completa el apagado.

Si no se mueve la eBike durante unos 10 minutos y no se pulsa ninguna tecla en el ordenador de a bordo, el sistema eBike se apaga automáticamente por razones de ahorro de energía.

Indicación: Cuando estacione la eBike, desconecte siempre el sistema eBike.

Indicación: Aunque las baterías del ordenador de a bordo estén vacías, podrá encender la eBike con el acumulador de la bicicleta. Sin embargo, se recomienda cambiar las baterías internas cuanto antes, para evitar posibles daños.

Suministro de corriente del ordenador de a bordo

El ordenador de a bordo se alimenta mediante dos pilas botón CR2016.

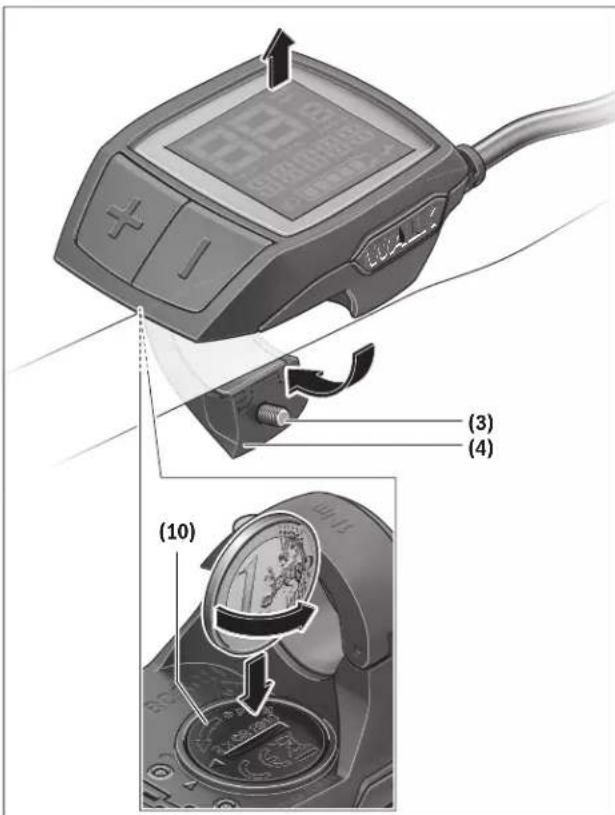

Cambio de las baterías

Si el ordenador de a bordo muestra LOW BAT en la pantalla, retírelo del manillar desenroscando el tornillo de fijación (3) del ordenador de a bordo. Abra la tapa del compartimento para baterías (10) con una moneda adecuada, extraiga las baterías gastadas y coloque baterías nuevas del tipo CR2016. Puede adquirir las baterías recomendadas por Bosch en su establecimiento especializado.

Preste atención a la polaridad correcta al colocar las baterías.

Cierre el compartimento de baterías y vuelva a fijar el ordenador de a bordo al manillar de la eBike con el tornillo de fijación (3).

Conexión/desconexión de la Ayuda para empuje

La asistencia de empuje puede facilitarle el empuje de la eBike. La velocidad en esta función depende de la marcha acoplada y puede alcanzar como máximo 3,7 mph. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la función de ayuda para empuje (a plena potencia).

La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.

Para activar la asistencia de empuje caminando, pulse brevemente la tecla WALK de su ordenador de a bordo. Tras la activación, pulse la tecla + antes de que pasen 3 segundos y manténgala pulsada. Se conecta el accionamiento de la eBike.

Indicación: La asistencia de empuje no se puede activar en el nivel de asistencia OFF.

La asistencia para empujar caminando se desconecta en cualquiera de los siguientes casos:

• Al soltar la tecla +,
• al bloquearse las ruedas de la eBike (p.ej. debido a una frenada o un choque con un obstáculo);
• al superar la velocidad los 3,7 mph.

El funcionamiento de la asistencia está sujeto a las disposiciones específicas del país y, por consiguiente, puede diferir de la descripción mencionada anteriormente o estar desactivada.

Ajuste del modo de asistencia

En el ordenador de a bordo puede ajustar el nivel de asistencia del motor de la eBike al pedalear. Este nivel de asistencia se puede modificar en cualquier momento, también durante la marcha.

Indicación: En algunas ejecuciones es posible que el nivel de asistencia esté preajustado y no se pueda cambiar. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada.

A lo sumo están disponibles los siguientes modos de asistencia:

• OFF: La asistencia del motor está apagada, la eBike se puede mover como una bicicleta normal pedaleando. La asistencia de empuje no se puede activar en este nivel de asistencia.
• ECO: asistencia efectiva con la máxima eficiencia, para una autonomía máxima
• TOUR: asistencia uniforme, para viajes con gran autonomía
• SPORT/eMTB:

SPORT: asistencia potente para la conducción deportiva en rutas montañosas, así como para el tráfico urbano

eMTB: asistencia óptima en todo terreno, arranque deportivo, dinámica mejorada, máximo rendimiento (eMTB disponible únicamente en combinación con las unidades motrices BDU250P CX, BDU365, BDU450 CX y BDU480 CX. También puede requerirse una actualización del sistema.)

- TURBO: asistencia máxima, incluso al pedalear velozmente, para una conducción deportiva

Para aumentar el nivel de asistencia, pulse brevemente la tecla + (6) en el ordenador de a bordo las veces necesarias hasta que el indicador (i) muestre el nivel de asistencia deseado; para reducir pulse brevemente la tecla - (5).

Si en el indicador se ha ajustado TRIP, TOTAL o

RANGE, el nivel de asistencia seleccionado se muestra al conmutar sólo brevemente (aprox. 1 segundo) en el indicador.

Conectar/desconectar la iluminación de la bicicleta

En el modelo en que la luz de marcha se alimenta mediante el sistema eBike, las luces delantera y trasera se pueden conectar simultáneamente pulsando la tecla+. Para desconectar la iluminación de la bicicleta, realice una pulsación larga de la tecla+.

Mientras la luz está conectada se muestra el símbolo de la iluminación (h).

Compruebe siempre el correcto funcionamiento de las luces de la bicicleta antes de cada viaje.

El ordenador de a bordo memoriza el estado de la luz y activa respectivamente el estado memorizado, si es necesario, la luz tras un nuevo arranque.

El hecho de conectar o desconectar la iluminación de la bicicleta no tiene ningún efecto en la iluminación de fondo de la pantalla.

Indicadores de velocidad y distancia

En el indicador del tacómetro (a) se indica siempre la velocidad actual.

En el indicador (i) se muestra siempre de modo estándar el último ajuste. Mediante la repetida pulsación de la tecla –, se muestran consecutivamente el recorrido efectuado TRIP, el kilometraje total TOTAL y la autonomía restante del acumulador RANGE. (Mediante breve pulsación de la tecla – se reduce el nivel de asistencia.)

Para la reposición del recorrido TRIP, seleccione el recorrido TRIP y presione simultáneamente por un largo tiempo ● las teclas + y -. En primer lugar aparecerá en la pantalla RESET. Si sigue pulsando las dos teclas, el indicador de recorrido TRIP se pondrá a 0.

Para la reposición de la autonomía RANGE, seleccione la autonomía RANGE y presione simultáneamente por un largo tiempo ● las teclas + y −. En primer lugar aparecerá en la pantalla RESET. Si sigue pulsando las dos teclas, el indicador de recorrido TRIP se pondrá a 0.

Para visualizar los valores en millas en lugar de kilómetros, mantenga pulsada la tecla - ⚙ y pulse brevemente la tecla de conexión/desconexión (1) ⚙.

Para fines de mantenimiento, pueden consultarse las versiones de los sistemas parciales y sus números de parte de tipo, si los sistemas parciales transmiten esta información (según el sistema parcial). Con el sistema desconectado, pulse al mismo tiempo las teclas – y +, y a continuación accione la tecla de conexión/desconexión (1).

La toma USB está reservada para conectar sistemas de diagnóstico. No posee ninguna otra función.

- La toma USB debe estar siempre totalmente cubierta con la caperuza protectora (8).

Acción Teclas Duración
Conectar el ordenador de a bordo	∅	∅
Desconectar el ordenador de a bordo	∅	∅
Aumentar la asistencia	+	∅
Reducir la asistencia	-	∅
Indicación TRIP, TOTAL, RANGE, modos de asistencia	-	∅
Conectar la iluminación de la bicicleta	+	∅
Desconectar la iluminación de la bicicleta	+	∅
Reponer el recorrido	- +	∅
Activar la asistencia de empuje	WALK +	1. ∅2. a discreción
Realizar la asistencia de empuje
Cambiar de kilómetros a millas	-∅	1. mantener2. ∅
Consultar versiones A)B)	- +∅	1. mantener2. ∅
Ajustar la luminosidad de la pantalla C)	- +∅- 0 +	1. mantener2. ∅

A) El sistema eBike debe estar desconectado.
B) La información aparece en forma de rótulo en movimiento.
C) La pantalla debe estar desconectada.

Resolución de problemas

Los componentes del sistema de la eBike se comprueban constantemente de forma automática. Si se determina un error, se muestra el correspondiente código de error en el ordenador de a bordo.

Dependiente del tipo de fallo, el accionamiento se puede desconectar automáticamente. La continua-

ción del viaje sin asistencia por el accionamiento es posible en cualquier momento. Antes de emprender otros recorridos, la eBike debe ser revisada.

- Encargue todas las reparaciones únicamente a un distribuidor de bicicletas autorizado.

Código Causa Remedio

410 Se han bloqueado una o más teclas del ordenador de a bordo.	Compruebe si hay teclas atascadas, p. ej. por penetración de suciedad. Si procede, limpie las teclas.
414 Problema de conexión de la unidad de mando	Encargue la revisión de las conexiones y las uniones
418 Se han bloqueado una o varias teclas del ordenador de a bordo.	Compruebe si hay teclas atascadas, p. ej. por penetración de suciedad. Si procede, limpie las teclas.
419 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
422 Problema de conexión en la unidad motriz	Encargue la revisión de las conexiones y las uniones
423 Problema de conexión de la batería de la eBike	Encargue la revisión de las conexiones y las uniones
424 Error de comunicación entre los componentes	Encargue la revisión de las conexiones y las uniones
426 Fallo interno de superación de tiempo	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch. En este estado de error, no es posible visualizar o ajustar el perímetro del neumático en el menú de configuración básica.
430 La batería interna del ordenador de a bordo está descargada (no con BUI350)	Cargar el ordenador de a bordo (en el soporte o mediante el puerto USB)
431 Error de versión del software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
440 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
450 Error interno de software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
460 Error en la conexión USB Retire el cable de la conexión USB del ordenador de a bordo. Si el problema persiste, contacte con su distribuidor de eBike Bosch.

Español - 12

Código Causa Remedio

490	Error interno del ordenador de a bordo	Encargue la revisión del ordenador de a bordo
500 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
502 Fallo en la iluminación de la bicicleta Compruebe la luz y el cableado correspondiente. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
503 Fallo del sensor de velocidad Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
504 Se ha detectado una manipulación de la señal de velocidad.		Compruebe la posición del imán de memoria y ajustela si es necesario. Comprobar si existe manipulación (tuneo). La asistencia del accionamiento disminuye.
510 Avería interna del sensor Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
511 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
530 Fallo del acumulador Desconecte la eBike, extraiga el acumulador del mismo y vuelva a colocarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
531 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
540 Fallo de temperatura La eBike se encuentra fuera del rango de temperatura permitido. Desconecte el sistema eBike y deje que la unidad motriz se enfríe o se caliente para que se sitúe en el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
550 Se ha detectado un consumidor no autorizado.		Elimine el consumidor. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
580 Error de versión del software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
591 Error de autentificación Desconecte el sistema eBike. Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
592 Componentes incompatibles Utilizar una pantalla compatible. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
593 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.

Código Causa Remedio

595, 596 Error de comunicación Compruebe el cableado hasta la caja de cambios y reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
602 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
603 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
605 Fallo de temperatura del acumulador El acumulador se encuentra fuera del rango de temperatura permitido. Desconecte el sistema eBike y deje que el acumulador se enfríe o se caliente para que se sitúe en el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
606 Fallo externo del acumulador Compruebe el cableado. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
610 Fallo de tensión del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
620 Fallo del dispositivo de carga Sustituya el dispositivo de carga. Contacte con su distribuidor de eBike Bosch.
640 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
655 Fallo múltiple del acumulador Desconecte el sistema eBike. Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
656 Error de versión del software Contacte con su distribuidor de eBike Bosch para que le actualicen el software.
7xx Error en componentes de terceros Observe las indicaciones del manual de instrucciones de uso del fabricante del componente correspondiente.
Ninguna indicación Error interno del ordenador de a bordo	Reinicie el sistema eBike apagándolo y volviéndolo a encender.

Programa de reciclaje de baterías

La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No arroje eBikes y sus componentes a la basura!

Puede reciclar su paquete de baterías de Bosch llamando al 1.800.822.8837.

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

es Instrucciones de servicio originales

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de sus Instrucciones de servicio ....2

Operación de su unidad motriz Bosch....4

Indicaciones de seguridad ....4

Descripción del producto y servicio....6

Montaje....7

Operación 8

Mantenimiento/limpieza....11

Introducción

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

• La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
• La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

ADVERTENCIA

Este manual contiene información importante de seguridad, rendimiento y mantenimiento.
Léalo antes de usar su nueva bicicleta y guárdelo a modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.
Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.
Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.
- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

▶ El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de sus Instrucciones de servicio

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Operación de su unidad motriz Bosch

Indicaciones de seguridad

Lea y conozca todas las indicaciones de seguridad y las instrucciones. No seguir las advertencias siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

No tome medidas que afecten, en particular aumenten, la potencia o la velocidad máxima asistida de su accionamiento. De hacerlo, pone en peligro su vida y la de los demás y, además, estará circulando de manera ilegal en el dominio público.
No abra la unidad motriz por su cuenta. La unidad motriz solamente debe ser reparada por personal calificado y sólo con repuestos originales. De esta manera queda garantizada la preservación de la seguridad del motor. La apertura del motor sin autorización comporta la anulación del derecho de garantía.
- Todos los componentes montados en la unidad motriz y todos los demás componentes del accionamiento de la eBike (p. ej. plato, portaplatos, pedales) solamente deberán sustituirse por componentes de construcción idéntica o por componentes especialmente homologados por el fabricante de su eBike. Con ello se evita una sobrecarga o deterioro de la unidad motriz.
- Extraiga el acumulador de la eBike antes de empezar cualquier trabajo en ella (p. ej. inspección, reparación, montaje, mantenimiento, trabajos en la cadena, etc.), al transportarla con el coche o en un avión o en caso de almacenarla. Existe peligro de lesiones si se activa involuntariamente el sistema eBike.

El sistema eBike se puede conectar, si empuja la eBike hacia atrás o gira los pedales hacia atrás.
La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.
- Cuando la asistencia de empuje está activada, los pedales pueden girar. Con la asistencia de empuje activada, preste atención a que sus piernas tengan suficiente distancia hacia los pedales giratorios. Existe peligro de lesión.
No entre en contacto sin protección con las manos o las piernas con la carcasa de la unidad motriz después de la conducción. En condiciones extremas, tales como pares de giro altos continuados a bajas velocidades de conducción o durante trayectos de montaña y de carga, se pueden alcanzar temperaturas muy altas en la carcasa.

Las temperaturas que pueden generarse en la carcasa de la unidad motriz, están influenciadas por los siguientes factores:

• Temperatura ambiente
• Perfil del conducción (recorrido/pendiente de la calzada)
• Duración del viaje
• Modo de asistencia
• Comportamiento del usuario (propia contribución)
  – Peso total (conductor, eBike, equipaje)
• Cubierta del motor de la unidad motriz
• Propiedades de disipación de calor del cuadro de la bicicleta
• Tipo de unidad motriz y tipo de cambio de marchas

▶ Utilice únicamente acumuladores originales Bosch autorizados por el fabricante para su

eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía.

- No realice ningún tipo de modificación en su sistema eBike ni instale otros productos destinados a aumentar la potencia de su sistema eBike.

De hacerlo, por lo general se reduce la vida útil del sistema y se corre el riesgo de que se produzcan daños en la unidad motriz y en la rueda. Asimismo existe peligro de perder el derecho de garantía sobre la rueda que ha adquirido. Además, un manejo inadecuado del sistema pone en riesgo su seguridad y la de otros usuarios de la vía pública, aparte del riesgo de asumir elevados costes personales por responsabilidad e incluso de un posible procesamiento penal en caso de que se produzca un accidente atribuible a la manipulación.

En condiciones extremas como, por ejemplo, alta carga continuada a baja velocidad en trayectos de montaña o carga, en partes del accionamiento pueden darse temperaturas > 60 °C.

▶ Siga todos los reglamentos locales, estatales y federales cuando registre y use eBikes.
▶ Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.

Indicación de protección de datos

Al conectar la eBike al Bosch DiagnosticTool, se transmiten datos con el fin de mejorar el producto sobre el uso de la unidad motriz de Bosch (entre otros, consumo de energía, temperatura, etc.) a Bosch eBike Systems (Robert Bosch GmbH). Para más información, visite la página web de eBike de Bosch www.bosch-ebike.com.

Descripción del producto y servicio

Utilización reglamentaria

La unidad motriz está destinada únicamente al accionamiento de su eBike y no debe utilizarse para otros fines.

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Datos técnicos

Unidad de acciona- miento	Active Line Active Line Plus Performance Line Performance Line Sport
Código de producto BDU330	BDU380	BDU385 BDU386
Potencia nominal conti- nua	W 250 250 250 250
Par de giro máx. del ac- cionamiento	Nm 40 50 65 65
Tensión nominal V= 36 36 36 36
Temperatura de servicio °F +23 ... +104 +23 ... +104 +23 ... +104 +23 ... +104
Temperatura de almace- namiento	°F +50 ... +104 +50 ... +104 +50 ... +104 +50 ... +104
Grado de protección IP 54 IP 54 IP 54 IP 54
Peso, aprox. kg 2,9 3,2 3,2 3,2

El sistema eBike de Bosch utiliza FreeRTOS (ver http://www.freertos.org).

Iluminación de la bicicletaA)
Tensión aprox. B)	V= 12
Máxima potencia
– Luz delantera W 17,4
– Luz de atrás	W	0,6

A) dependiente de las regulaciones legales, no es posible en todas las ejecuciones específicas de cada país por el acumulador de la eBike
B) Al cambiar las luces, asegúrese de que las lámparas sean compatibles con el sistema eBike de Bosch (pregunte en su establecimiento especializado) y la tensión especificada coincida. Las lámparas solo pueden cambiarse por otras de la misma tensión.

Cualquier otra lámpara podría quedar inutilizada.

Montaje

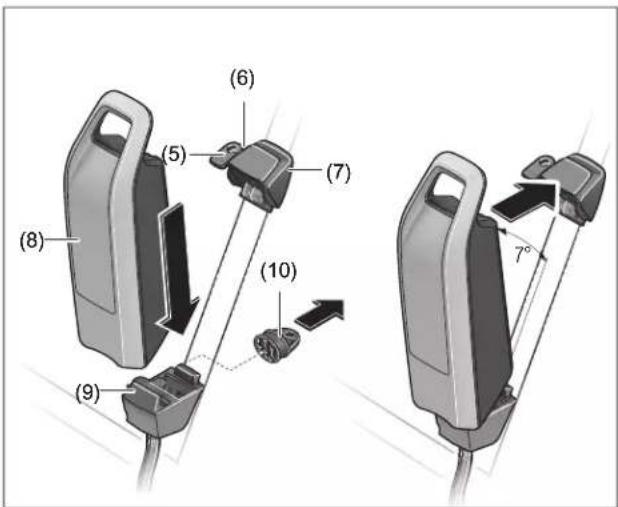

Montaje y desmontaje del acumulador

Para colocar y retirar el acumulador de la eBike, lea y observe las instrucciones de servicio del acumulador.

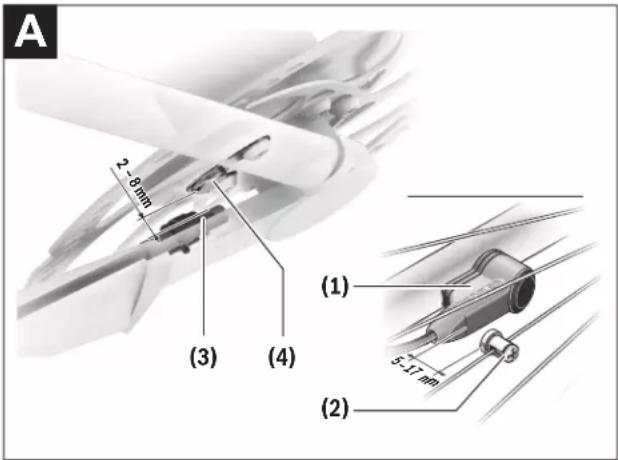

Comprobación del captador de velocidad

(1) Speedsensor (standard)
(2) Imán para los radios
(4) Speedsensor (slim) ^A)
(5) Imán

A) posible diferente forma de sensor y posición de montaje

Speedsensor (standard)

El sensor de velocidad (1) y el correspondiente imán de fijación a los radios (2) deben montarse de tal modo, que en una rotación de la rueda el imán de radio pase a una distancia de al menos 5 mm y no más de 17 mm del sensor de velocidad.

Indicación: Si la distancia entre el sensor de velocidad (1) y el imán de fijación a los radios (2) es demasiado pequeña o demasiado grande, o si el sensor de velocidad (1) no está conectado correctamente, falla la indicación del tacómetro y el accionamiento de la eBike funciona con el programa de emergencia.

En este caso, desenrosque el tornillo del imán de fijación a los radios (2) y fijelo al radio de forma que pase por la marca del sensor de velocidad a la distancia correcta. Si aun así sigue sin aparecer la velocidad en

el indicador del tacómetro, diríjase a un distribuidor de bicicletas autorizado.

Speedsensor (slim)

El sensor de velocidad Speedsensor (slim) (4) y el correspondiente imán (5) están montados de fábrica de tal modo, que el imán pasa a una distancia de al menos 2 mm y no más de 8 mm del sensor de velocidad en una rotación de la rueda.

En el caso de modificaciones constructivas, debe mantenerse la distancia correcta entre el imán y el sensor (véase la figura A).

Indicación: Al montar y desmontar la rueda trasera, tenga cuidado de no dañar el sensor o el soporte del sensor.

Operación

Puesta en marcha

Requisitos

El sistema eBike solamente puede activarse cuando se cumplen las siguientes condiciones:

• Se ha colocado una batería con suficiente carga (véanse las instrucciones de uso de la batería).
• El ordenador de a bordo está colocado correctamente en el soporte (véanse las instrucciones de uso del ordenador de a bordo).
• El sensor de velocidad está correctamente conectado.

Conexión/desconexión del sistema eBike

Usted tiene las siguientes opciones para conectar el sistema eBike:

• Si el ordenador de a bordo ya está conectado al colocarlo en el soporte, el sistema eBike se activa automáticamente.
• Una vez colocados el ordenador de a bordo y el acumulador de la eBike, pulse una vez brevemente la tecla de conexión/desconexión del ordenador de a bordo.
• Con el ordenador de a bordo colocado, pulse la tecla de conexión/desconexión del acumulador de la eBike (son posibles soluciones específicas del fabricante de bicicletas en las cuales no hay acceso a la tecla de conexión/desconexión del acumulador; ver instrucciones de servicio del acumulador).

El motor se activa al empezar a pedalear (excepto con la función de asistencia de empuje, Conexión/desconexión de la Ayuda para empuje). La potencia del motor depende del nivel de asistencia ajustado en el ordenador de a bordo.

En cuanto deje de pedalear en el funcionamiento normal o en cuanto alcance una velocidad de 20 mph, se desconecta la asistencia del accionamiento de la eBike. El motor se activa de nuevo automáticamente en cuanto pedalee y su velocidad esté por debajo de 20 mph.

Usted tiene las siguientes opciones para desconectar el sistema eBike:

• Pulse la tecla de conexión/desconexión del ordenador de a bordo.
• Desconecte el acumulador de la eBike en su tecla de conexión/desconexión (puede haber soluciones de fabricantes de bicicletas que no tengan acceso a la tecla de conexión/desconexión de la batería; véase el manual de instrucciones del fabricante de la bicicleta).

- Retire el ordenador de a bordo del soporte. Si no se mueve la eBike durante unos 10 minutos y no se pulsa ninguna tecla en el ordenador de a bordo, el sistema eBike se apaga automáticamente por razones de ahorro de energía.

eShift (opcional)

eShift es la integración de los sistemas de conexión/desconexión electrónicos en el sistema de la eBike. Los componentes eShift están conectados eléctricamente de fábrica con el motor. El manejo de los sistemas de conexión/desconexión electrónicos se describe en unas instrucciones de servicio separadas.

Ajuste del modo de asistencia

En el ordenador de a bordo puede ajustar el nivel de asistencia del motor de la eBike al pedalear. Este nivel de asistencia se puede modificar en cualquier momento, también durante la marcha.

Indicación: En algunas ejecuciones es posible que el nivel de asistencia esté preajustado y no se pueda cambiar. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada.

A lo sumo están disponibles los siguientes modos de asistencia:

- OFF: La asistencia del motor está apagada, la eBike se puede mover como una bicicleta normal pedaleando. La asistencia de empuje no se puede activar en este nivel de asistencia.

- ECO: asistencia efectiva con la máxima eficiencia, para una autonomía máxima

- TOUR: asistencia uniforme, para viajes con gran autonomía

- SPORT/eMTB:

SPORT: asistencia potente para la conducción deportiva en rutas montañosas, así como para el tráfico urbano

eMTB: asistencia óptima en todo terreno, arranque deportivo, dinámica mejorada, máximo rendimiento (eMTB disponible únicamente en combinación con las unidades motrices BDU250P CX, BDU365, BDU450 CX y BDU480 CX. También puede requerirse una actualización del sistema.)

- TURBO: asistencia máxima, incluso al pedalear velozmente, para una conducción deportiva La potencia consumida del motor se indica en la pantalla del ordenador de a bordo. La potencia máxima del motor depende del nivel de asistencia seleccionado.

Modo de asistencia	Factor de asistenciaA)
	Active Line (BDU330)	Active Line Plus (BDU380)	Performance Line (BDU385)	Performance Line Sport (BDU386)
ECO	40 % 40 % 55 % 55 %			B)
TOUR	100 % 100 % 120 % 120 %			B)
SPORT/eMTB	150 % 180 % 200/120%...300 %		C)	200 % B)
TURBO	250 % 270 % 300 % 300 %			B)

A) El factor de asistencia puede diferir para las ejecuciones individuales.
B) Nivel de apoyo dinámico-progresivo
C) Nivel de apoyo dinámico-progresivo entre modo TOUR y TURBO

Conexión/desconexión de la Ayuda para empuje

La asistencia de empuje puede facilitarle el empuje de la eBike. La velocidad en esta función depende de la marcha acoplada y puede alcanzar como máximo

3,7 mph. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la función de ayuda para empuje (a plena potencia).

La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.

Para activar la asistencia de empuje caminando, pulse brevemente la tecla WALK de su ordenador de a bordo. Tras la activación, pulse la tecla + antes de que pasen 3 segundos y manténgala pulsada. Se conecta el accionamiento de la eBike.

Indicación: La asistencia de empuje no se puede activar en el nivel de asistencia OFF.

La asistencia para empujar caminando se desconecta en cualquiera de los siguientes casos:

• Al soltar la tecla +,
• al bloquearse las ruedas de la eBike (p.ej. debido a una frenada o un choque con un obstáculo);
• al superar la velocidad los 3,7 mph.

Español - 10

El funcionamiento de la asistencia está sujeto a las disposiciones específicas del país y, por consiguiente, puede diferir de la descripción mencionada anteriormente o estar desactivada.

Conectar/desconectar la iluminación de la bicicleta

En el modelo en el que la luz de marcha se alimenta mediante el sistema eBike, las luces delantera y trasera se pueden conectar y desconectar simultáneamente mediante el ordenador de a bordo.

Compruebe siempre el correcto funcionamiento de las luces de la bicicleta antes de cada viaje.

Mantenimiento/limpieza

ADVERTENCIA

No abra ninguno de los componentes. El mantenimiento debe llevarse a cabo exclusivamente por parte de un distribuidor de eBike de Bosch autorizado. El incumplimiento de la advertencia anterior puede causar la muerte o lesiones graves. Consulte su manual de la bicicleta o de aquellos componentes del sistema de accionamiento que no sean de Bosch.
- Retire siempre la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta. No retirar la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta puede causar la muerte o lesiones graves.
Si cree que hay algo suelto, no utilice la bicicleta. Consulte a su distribuidor de eBike de Bosch; solo un proveedor de servicios cualificado puede efectuar trabajos en su sistema de accionamiento de Bosch. Las tuercas, los pernos y los tornillos necesitan la fuerza de apriete correcta. Con una fuerza menor de la necesaria, el cierre podría no estar bien sujeto. Con una fuerza excesiva, el cierre puede estropear las roscas, forzarse, deformarse o romperse. En todo caso, una fuerza de apriete incorrecta puede provocar un fallo en los componentes, lo que le puede hacer perder el control y caer.
- Si cambia la batería, adquiera únicamente baterías originales de Bosch en un punto de venta autorizado. Diríjase a su distribuidor de eBike de Bosch para adquirir recambios originales.
- Desconecte siempre la batería cuando la introduzca o extraiga del soporte. Nunca intente introducir ni extraer la batería con la bicicleta en marcha.
No cargue ni utilice la eBike en lugares con una atmósfera potencialmente explosiva, como gasolineras, ni en zonas en las que el aire contenga

productos químicos o partículas (como semillas, polvo o polvo de metales). Obedezca todas las señales e instrucciones.

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.
Apunte el fabricante y el número de la llave. Si pierde las llaves, diríjase a un distribuidor de eBike de Bosch autorizado. Facilite el nombre del fabricante y el número de la llave.
- No pinte los componentes del sistema de accionamiento de Bosch, ya que eso podría causar un fallo temprano de los mismos.

Al cambiar las luces, asegúrese de que las lámparas sean compatibles con el sistema eBike de Bosch (pregunte en su establecimiento especializado) y la tensión especificada coincida. Las lámparas solo pueden cambiarse por otras de la misma tensión.

Manejo cuidadoso de la eBike

Observe la temperatura de funcionamiento y almacenamiento de los componentes de la eBike. Proteja la unidad de accionamiento, el ordenador de a bordo y la batería de temperaturas extremas (p. ej. debido a una irradiación solar intensa sin ventilación simultánea). Las temperaturas extremas pueden dañar los componentes (especialmente las baterías).

Deje revisar su sistema eBike al menos una vez al año (entre otros el sistema mecánico, la actualización del software del sistema).

Para el servicio o las reparaciones de la eBike, contáctese con un distribuidor de bicicletas autorizado.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado.

Español - 12

Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada.

Limpieza

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.

Mantenga limpios los componentes de su eBike, especialmente los contactos del acumulador y del respectivo soporte. Todos los componentes inclusive la unidad motriz no deberán sumergirse en agua ni tratarse con una limpiadora de alta presión. Mantenga limpios todos los componentes de su eBike, especialmente los contactos de la batería y del soporte correspondiente. Límpielos con un paño suave y húmedo (utilice únicamente jabón neutro y agua).

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

es Instrucciones de servicio originales

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de sus Instrucciones de servicio ....2

Operación de su unidad motriz Bosch....4

Indicaciones de seguridad ....4

Descripción del producto y servicio....6

Montaje....7

Operación 8

Mantenimiento/limpieza....11

Introducción

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

• La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
• La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

ADVERTENCIA

Este manual contiene información importante de seguridad, rendimiento y mantenimiento.
Léalo antes de usar su nueva bicicleta y guárdelo a modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.
Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.
Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.
- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

▶ El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de sus Instrucciones de servicio

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Operación de su unidad motriz Bosch

Indicaciones de seguridad

Lea y conozca todas las indicaciones de seguridad y las instrucciones. No seguir las advertencias siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

No tome medidas que afecten, en particular aumenten, la potencia o la velocidad máxima asistida de su accionamiento. De hacerlo, pone en peligro su vida y la de los demás y, además, estará circulando de manera ilegal en el dominio público.
No abra la unidad motriz por su cuenta. La unidad motriz solamente debe ser reparada por personal calificado y sólo con repuestos originales. De esta manera queda garantizada la preservación de la seguridad del motor. La apertura del motor sin autorización comporta la anulación del derecho de garantía.
- Todos los componentes montados en la unidad motriz y todos los demás componentes del accionamiento de la eBike (p. ej. plato, portaplatos, pedales) solamente deberán sustituirse por componentes de construcción idéntica o por componentes especialmente homologados por el fabricante de su eBike. Con ello se evita una sobrecarga o deterioro de la unidad motriz.
- Extraiga el acumulador de la eBike antes de empezar cualquier trabajo en ella (p. ej. inspección, reparación, montaje, mantenimiento, trabajos en la cadena, etc.), al transportarla con el coche o en un avión o en caso de almacenarla. Existe peligro de lesiones si se activa involuntariamente el sistema eBike.

La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.
- Cuando la asistencia de empuje está activada, los pedales pueden girar. Con la asistencia de empuje activada, preste atención a que sus piernas tengan suficiente distancia hacia los pedales giratorios. Existe peligro de lesión.
No entre en contacto sin protección con las manos o las piernas con la carcasa de la unidad motriz después de la conducción. En condiciones extremas, tales como pares de giro altos continuados a bajas velocidades de conducción o durante trayectos de montaña y de carga, se pueden alcanzar temperaturas muy altas en la carcasa.
Las temperaturas que pueden generarse en la carcasa de la unidad motriz, están influenciadas por los siguientes factores:
- Temperatura ambiente
- Perfil del conducción (recorrido/pendiente de la calzada)
- Duración del viaje
- Modo de asistencia
- Comportamiento del usuario (propia contribución)
– Peso total (conductor, eBike, equipaje)
- Cubierta del motor de la unidad motriz
- Propiedades de disipación de calor del cuadro de la bicicleta
- Tipo de unidad motriz y tipo de cambio de marchas
▶ Utilice únicamente acumuladores originales Bosch autorizados por el fabricante para su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se apli-

can acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía.

No realice ningún tipo de modificación en su sistema eBike ni instale otros productos destinados a aumentar la potencia de su sistema eBike. De hacerlo, por lo general se reduce la vida útil del sistema y se corre el riesgo de que se produzcan daños en la unidad motriz y en la rueda. Asimismo existe peligro de perder el derecho de garantía sobre la rueda que ha adquirido. Además, un manejo inadecuado del sistema pone en riesgo su seguridad y la de otros usuarios de la vía pública, aparte del riesgo de asumir elevados costes personales por responsabilidad e incluso de un posible procesamiento penal en caso de que se produzca un accidente atribuible a la manipulación.

En condiciones extremas como, por ejemplo, alta carga continuada a baja velocidad en trayectos de montaña o carga, en partes del accionamiento pueden darse temperaturas > 60 °C.

▶ Siga todos los reglamentos locales, estatales y federales cuando registre y use eBikes.
- Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.

Indicación de protección de datos

Al conectar la eBike al Bosch DiagnosticTool, se transmiten datos con el fin de mejorar el producto sobre el uso de la unidad motriz de Bosch (entre otros, consumo de energía, temperatura, etc.) a Bosch eBike Systems (Robert Bosch GmbH). Para más información, visite la página web de eBike de Bosch www.bosch-ebike.com.

Descripción del producto y servicio

Utilización reglamentaria

La unidad motriz está destinada únicamente al accionamiento de su eBike y no debe utilizarse para otros fines.

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Datos técnicos

Unidad de accionamiento Performance Line CX/		Cargo Line	Performance Line Speed/ Cargo Line Speed
Código de producto BDU480 CX BDU490P
Potencia nominal continua W 250 250
Par de giro máx. del accionamiento Nm 85 75/85			A)
Tensión nominal V= 36 36
Temperatura de servicio °F +23 ... +104 +23 ... +104
Temperatura de almacenamiento °F +50 ... +104 +50 ... +104
Grado de protección IP 54	IP 54
Peso, aprox.	kg	3	3

A) es determinado por el fabricante de la bicicleta
El sistema eBike de Bosch utiliza FreeRTOS (ver http://www.freertos.org).

Iluminación de la bicicleta ^A)

Tensión aprox. B)	V=	12
Máxima potencia
- Luz delantera	W	17,4
- Luz de atrás	W	0,6

A) dependiente de las regulaciones legales, no es posible en todas las ejecuciones específicas de cada país por el acumulador de la eBike

B) Al cambiar las luces, asegúrese de que las lámparas sean compatibles con el sistema eBike de Bosch (pregunte en su establecimiento especializado) y la tensión especificada coincida. Las lámparas solo pueden cambiarse por otras de la misma tensión.

Cualquier otra lámpara podría quedar inutilizada.

Montaje

Montaje y desmontaje del acumulador

Para colocar y retirar el acumulador de la eBike, lea y observe las instrucciones de servicio del acumulador.

Comprobación del captador de velocidad

(1) Speedsensor (standard)
(2) Imán para los radios
(3) Speedsensor (slim) ^A)
(4) Imán

A) posible diferente forma de sensor y posición de montaje

Speedsensor (standard)

El sensor de velocidad (1) y el correspondiente imán de fijación a los radios (2) deben montarse de tal modo, que en una rotación de la rueda el imán de radio pase a una distancia de al menos 5 mm y no más de 17 mm del sensor de velocidad.

Indicación: Si la distancia entre el sensor de velocidad (1) y el imán de fijación a los radios (2) es demasiado pequeña o demasiado grande, o si el sensor de velocidad (1) no está conectado correctamente, falla la indicación del tacómetro y el accionamiento de la eBike funciona con el programa de emergencia.

En este caso, desenrosque el tornillo del imán de fijación a los radios (2) y fijelo al radio de forma que pase por la marca del sensor de velocidad a la distancia correcta. Si aun así sigue sin aparecer la velocidad en

el indicador del tacómetro, diríjase a un distribuidor de bicicletas autorizado.

Speedsensor (slim)

El sensor de velocidad Speedsensor (slim) (3) y el correspondiente imán (4) están montados de fábrica de tal modo, que el imán pasa a una distancia de al menos 2 mm y no más de 8 mm del sensor de velocidad en una rotación de la rueda.

En el caso de modificaciones constructivas, debe mantenerse la distancia correcta entre el imán y el sensor (véase la figura A).

Indicación: Al montar y desmontar la rueda trasera, tenga cuidado de no dañar el sensor o el soporte del sensor.

Operación

Puesta en marcha

Requisitos

El sistema eBike solamente puede activarse cuando se cumplen las siguientes condiciones:

• Se ha colocado una batería con suficiente carga (véanse las instrucciones de uso de la batería).
• El ordenador de a bordo está colocado correctamente en el soporte (véanse las instrucciones de uso del ordenador de a bordo).
• El sensor de velocidad está correctamente conectado.

Conexión/desconexión del sistema eBike

Usted tiene las siguientes opciones para conectar el sistema eBike:

• Si el ordenador de a bordo ya está conectado al colocarlo en el soporte, el sistema eBike se activa automáticamente.
• Una vez colocados el ordenador de a bordo y el acumulador de la eBike, pulse una vez brevemente la tecla de conexión/desconexión del ordenador de a bordo.
• Con el ordenador de a bordo colocado, pulse la tecla de conexión/desconexión del acumulador de la eBike (son posibles soluciones específicas del fabricante de bicicletas en las cuales no hay acceso a la tecla de conexión/desconexión del acumulador; ver instrucciones de servicio del acumulador).

Indicación: Para las unidades motrices con una velocidad máxima superior a 20 mph, el sistema eBike arranca siempre en el modo OFF.

El motor se activa al empezar a pedalear (excepto con la función de asistencia de empuje, Conexión/desconexión de la Ayuda para empuje). La potencia del motor depende del nivel de asistencia ajustado en el ordenador de a bordo.

En cuanto deje de pedalear en el funcionamiento normal o en cuanto alcance una velocidad de

20/28 mph, se desconecta la asistencia del acciona-

miento de la eBike. El motor se activa de nuevo automáticamente en cuanto pedalee y su velocidad esté por debajo de 20/28 mph.

Usted tiene las siguientes opciones para desconectar el sistema eBike:

• Pulse la tecla de conexión/desconexión del ordenador de a bordo.
• Desconecte el acumulador de la eBike en su tecla de conexión/desconexión (puede haber soluciones de fabricantes de bicicletas que no tengan acceso a la tecla de conexión/desconexión de la batería; véase el manual de instrucciones del fabricante de la bicicleta).
• Retire el ordenador de a bordo del soporte.

Si no se mueve la eBike durante unos 10 minutos y no se pulsa ninguna tecla en el ordenador de a bordo, el sistema eBike se apaga automáticamente por razones de ahorro de energía.

eShift (opcional)

eShift es la integración de los sistemas de conexión/desconexión electrónicos en el sistema de la eBike. Los componentes eShift están conectados eléctricamente de fábrica con el motor. El manejo de los sistemas de conexión/desconexión electrónicos se describe en unas instrucciones de servicio separadas.

Ajuste del modo de asistencia

En el ordenador de a bordo puede ajustar el nivel de asistencia del motor de la eBike al pedalear. Este nivel de asistencia se puede modificar en cualquier momento, también durante la marcha.

Indicación: En algunas ejecuciones es posible que el nivel de asistencia esté preajustado y no se pueda cambiar. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada.

A lo sumo están disponibles los siguientes modos de asistencia:

• OFF: La asistencia del motor está apagada, la eBike se puede mover como una bicicleta normal pedaleando. La asistencia de empuje no se puede activar en este nivel de asistencia.
• ECO: asistencia efectiva con la máxima eficiencia, para una autonomía máxima
• TOUR: asistencia uniforme, para viajes con gran autonomía

- SPORT/eMTB:

SPORT: asistencia potente para la conducción deportiva en rutas montañosas, así como para el tráfico urbano

eMTB: asistencia óptima en todo terreno, arranque deportivo, dinámica mejorada, máximo rendimiento (eMTB disponible únicamente en combinación con las unidades motrices BDU250P CX, BDU365, BDU450 CX y BDU480 CX. También puede requerirse una actualización del sistema.)

- TURBO: asistencia máxima, incluso al pedalear velozmente, para una conducción deportiva

La potencia consumida del motor se indica en la pantalla del ordenador de a bordo. La potencia máxima del motor depende del nivel de asistencia seleccionado.

Modo de asistencia Factor de asistencia
	Performance Line (BDU490P)	Performance Line CX (BDU480 CX)	Cargo Line
ECO	60 % 60 % 60 %
TOUR	140 % 140 % 140 %
SPORT/eMTB	240 % 240/140 ... 340 %	B)	240 %
TURBO	340 % 340 % 400 %

A) El factor de asistencia puede diferir para las ejecuciones individuales.
B) Nivel de apoyo dinámico-progresivo entre modo TOUR y TURBO

Conexión/desconexión de la Ayuda para empuje

La asistencia de empuje puede facilitarle el empuje de la eBike. La velocidad en esta función depende de la marcha acoplada y puede alcanzar como máximo

3,7 mph. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la función de ayuda para empuje (a plena potencia).

La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.

Para activar la asistencia de empuje caminando, pulse brevemente la tecla WALK de su ordenador de a bordo. Tras la activación, pulse la tecla + antes de que pasen 3 segundos y manténgala pulsada. Se conecta el accionamiento de la eBike.

Indicación: La asistencia de empuje no se puede activar en el nivel de asistencia OFF.

La asistencia para empujar caminando se desconecta en cualquiera de los siguientes casos:

• Al soltar la tecla +,
• al bloquearse las ruedas de la eBike (p.ej. debido a una frenada o un choque con un obstáculo);
• al superar la velocidad los 3,7 mph.

Español - 10

El funcionamiento de la asistencia está sujeto a las disposiciones específicas del país y, por consiguiente, puede diferir de la descripción mencionada anteriormente o estar desactivada.

Conectar/desconectar la iluminación de la bicicleta

En el modelo en el que la luz de marcha se alimenta mediante el sistema eBike, las luces delantera y trasera se pueden conectar y desconectar simultáneamente mediante el ordenador de a bordo.

Compruebe siempre el correcto funcionamiento de las luces de la bicicleta antes de cada viaje.

Mantenimiento/limpieza

ADVERTENCIA

No abra ninguno de los componentes. El mantenimiento debe llevarse a cabo exclusivamente por parte de un distribuidor de eBike de Bosch autorizado. El incumplimiento de la advertencia anterior puede causar la muerte o lesiones graves. Consulte su manual de la bicicleta o de aquellos componentes del sistema de accionamiento que no sean de Bosch.
- Retire siempre la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta. No retirar la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta puede causar la muerte o lesiones graves.
Si cree que hay algo suelto, no utilice la bicicleta. Consulte a su distribuidor de eBike de Bosch; solo un proveedor de servicios cualificado puede efectuar trabajos en su sistema de accionamiento de Bosch. Las tuercas, los pernos y los tornillos necesitan la fuerza de apriete correcta. Con una fuerza menor de la necesaria, el cierre podría no estar bien sujeto. Con una fuerza excesiva, el cierre puede estropear las roscas, forzarse, deformarse o romperse. En todo caso, una fuerza de apriete incorrecta puede provocar un fallo en los componentes, lo que le puede hacer perder el control y caer.
- Si cambia la batería, adquiera únicamente baterías originales de Bosch en un punto de venta autorizado. Diríjase a su distribuidor de eBike de Bosch para adquirir recambios originales.
- Desconecte siempre la batería cuando la introduzca o extraiga del soporte. Nunca intente introducir ni extraer la batería con la bicicleta en marcha.
No cargue ni utilice la eBike en lugares con una atmósfera potencialmente explosiva, como gasolineras, ni en zonas en las que el aire contenga

productos químicos o partículas (como semillas, polvo o polvo de metales). Obedezca todas las señales e instrucciones.

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.
Apunte el fabricante y el número de la llave. Si pierde las llaves, diríjase a un distribuidor de eBike de Bosch autorizado. Facilite el nombre del fabricante y el número de la llave.
- No pinte los componentes del sistema de accionamiento de Bosch, ya que eso podría causar un fallo temprano de los mismos.

Al cambiar las luces, asegúrese de que las lámparas sean compatibles con el sistema eBike de Bosch (pregunte en su establecimiento especializado) y la tensión especificada coincida. Las lámparas solo pueden cambiarse por otras de la misma tensión.

Manejo cuidadoso de la eBike

Observe la temperatura de funcionamiento y almacenamiento de los componentes de la eBike. Proteja la unidad de accionamiento, el ordenador de a bordo y la batería de temperaturas extremas (p. ej. debido a una irradiación solar intensa sin ventilación simultánea). Las temperaturas extremas pueden dañar los componentes (especialmente las baterías).

Deje revisar su sistema eBike al menos una vez al año (entre otros el sistema mecánico, la actualización del software del sistema).

Para el servicio o las reparaciones de la eBike, contáctese con un distribuidor de bicicletas autorizado.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado.

Español - 12

Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada.

Limpieza

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.

Mantenga limpios los componentes de su eBike, especialmente los contactos del acumulador y del respectivo soporte. Todos los componentes inclusive la unidad motriz no deberán sumergirse en agua ni tratarse con una limpiadora de alta presión. Mantenga limpios todos los componentes de su eBike, especialmente los contactos de la batería y del soporte correspondiente. Límpielos con un paño suave y húmedo (utilice únicamente jabón neutro y agua).

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

es Instrucciones de servicio originales

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de sus Instrucciones de servicio ....2

Etiquetas de advertencia en el producto ....4

Manejo de las baterías de litio....5

Indicaciones de seguridad para acumuladores de eBikes de Bosch ....5

Descripción del producto y servicio....7

Montaje....10

Operación ....14

Transporte 14

Mantenimiento/Limpieza 15

Almacenamiento ....16

Resolución de problemas....17

Programa de reciclaje de baterías ....18

Introducción

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

• La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
• La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

ADVERTENCIA

Este manual contiene información importante de seguridad, rendimiento y mantenimiento.
Léalo antes de usar su nueva bicicleta y guárdelo a modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.
Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.
Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.
- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

▶ El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de sus Instrucciones de servicio

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Etiquetas de advertencia en el producto

A

B

A Indicaciones de seguridad para PowerPack
B Indicaciones de seguridad para PowerTube
Para la protección del usuario, se han colocado etiquetas de advertencia en el sistema eBike de Bosch. Lea y siga las instrucciones de las etiquetas del producto con atención. Si una etiqueta deja de ser legible o se despega, póngase en contacto con su proveedor de bicicletas de Bosch para obtener otra de repuesto. Bosch proporciona etiquetas de seguridad de repuesto de forma gratuita.

Manejo de las baterías de litio

Indicaciones de seguridad para acumuladores de eBikes de Bosch

Lea y conozca todas las indicaciones de seguridad y las instrucciones. No seguir las advertencias siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

PELIGRO

- No perfore ni aplaste el paquete de baterías. No afecte ni modifique de ninguna manera el paquete de baterías. No use el paquete de baterías si muestra daños visibles. Existe peligro de incendio o explosión que puede causar la muerte o lesiones graves.

Proteja la batería contra el calor (p.ej. temperatura >140 °F), fuego e inmersión en agua. Peligro de explosión.

ADVERTENCIA

▶ Utilice solo paquetes de baterías originales de Bosch aprobados para su eBike por el fabricante y comprados en una fuente confiable. El uso de paquetes de baterías no aprobados o falsificados puede provocar la muerte o lesiones graves.
- Extraiga el acumulador de la eBike antes de empezar cualquier trabajo en ella (p. ej. inspección, reparación, montaje, mantenimiento, trabajos en la cadena, etc.), al transportarla con el coche o en un avión o en caso de almacenarla. Existe peligro de lesiones si se activa involuntariamente el sistema eBike.
No intente abrir el acumulador. Podría provocar un cortocircuito. Si se abre el acumulador se denegará la garantía.

• Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. En los daños derivados de un cortocircuito por los motivos antedichos Bosch anula cualquier derecho a garantía.
• Evite las cargas mecánicas o una fuerte acción del calor. Ésto podría dañar los elementos de batería y conducir a la salida de materiales contenidos inflamables.
• Mantenga el cargador y el acumulador alejados de cualquier material inflamable. Cargue los acumuladores siempre en lugares secos y protegidos contra incendios. Existe riesgo de incendio si se produce un aumento de la temperatura durante la carga.
• No debe dejarse cargando la batería de la eBike sin la debida vigilancia.
  La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto enjuagar con abundante agua. En caso de un contacto del líquido con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
• Los acumuladores no deben estar expuestos a golpes mecánicos. Existe el riesgo de que el acumulador se dañe.
  Si se daña el acumulador o se utiliza de forma indebida, pueden salir vapores. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden irritar las vías respiratorias.

Español - 6

• Cargue el acumulador solamente con cargadores originales de Bosch. Al utilizar cargadores que no sean originales Bosch no puede excluirse un peligro de incendio.
• Utilice el acumulador únicamente en combinación con eBikes con sistema de propulsión de eBike original de Bosch. Solamente así queda protegido el acumulador frente a una sobrecarga peligrosa.
  ▶ Utilice únicamente acumuladores originales Bosch autorizados por el fabricante para su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía.
• No utilice el acumulador del portaequipajes como asidero. Si levanta la eBike por la batería, esta puede dañarse.
  ▶ Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.
• Mantenga el acumulador alejado de los niños.

Para nosotros es muy importante la seguridad de nuestros clientes y productos. Nuestros acumuladores para eBike son acumuladores de iones de litio que se han desarrollado y fabricado según el estado de la técnica. Cumplimos o superamos los estándares de seguridad pertinentes. En estado cargado, estos acumuladores de iones de litio tienen un alto contenido de energía. En el caso de un defecto (posiblemente no detectable desde el exterior), los acumuladores de iones de litio pueden incendiarse en casos muy raros y en circunstancias desfavorables.

Indicación de protección de datos

Al conectar la eBike al Bosch DiagnosticTool, se transmiten con el fin de mejorar el producto datos sobre el uso de los acumuladores para eBike Bosch (entre otros, temperatura, tensión de elementos, etc.) a Bosch eBike Systems (Robert Bosch GmbH). Puede

encontrar más información en la página web de eBikes de Bosch www.bosch-ebike.com.

Descripción del producto y servicio

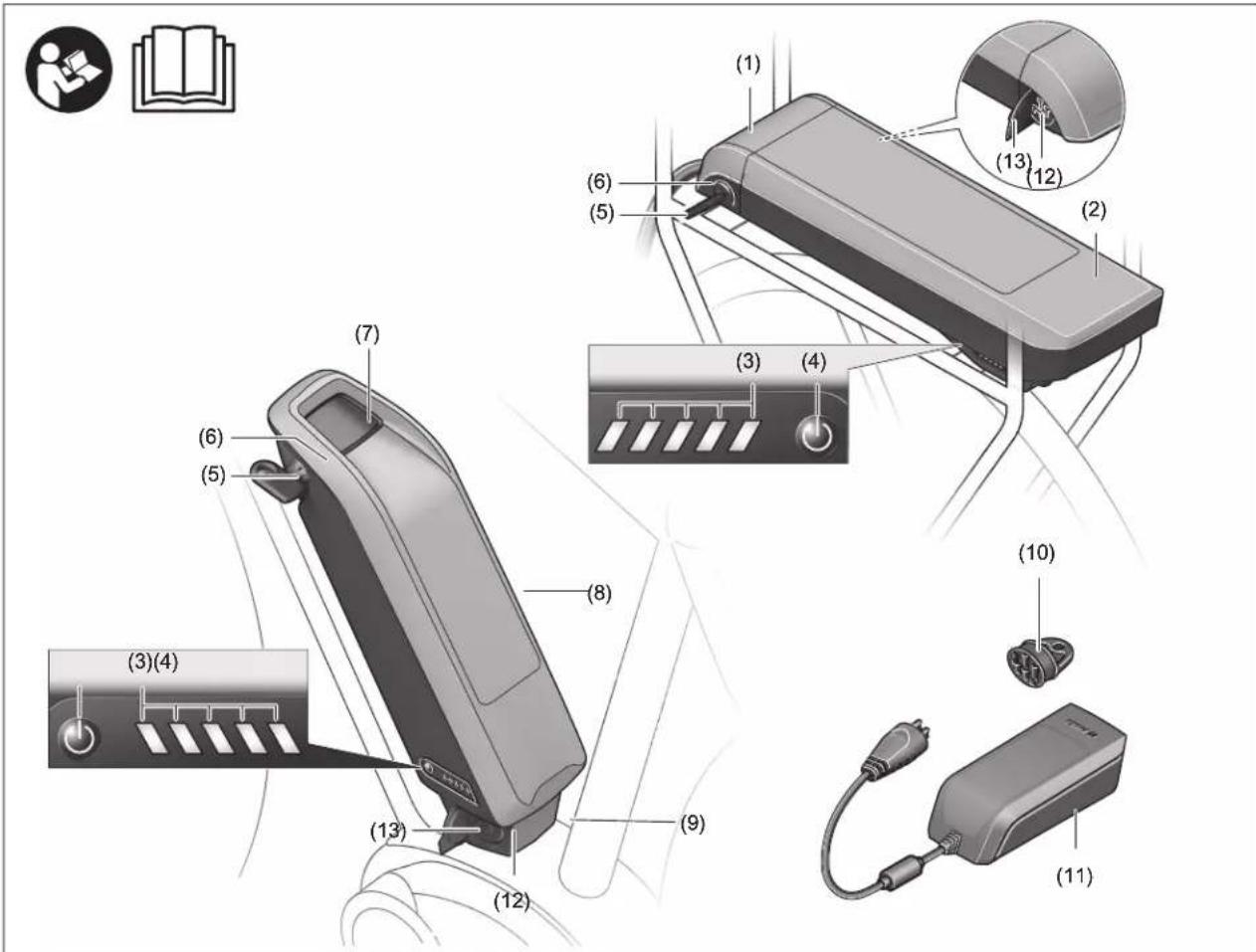

Características del producto PowerPack

Todas las representaciones de los componentes de la bicicleta, a excepción de las baterías y sus soportes, se muestran de manera esquemática y pueden diferir de su eBike.

(1) Soporte del acumulador para portaequipajes
(2) Acumulador para portaequipajes
(3) Indicador del estado de funcionamiento y de carga
(4) Tecla de conexión/desconexión
(5) Llave de la cerradura del acumulador

(6) Cerradura del acumulador
(7) Soporte superior del acumulador estándar
(8) Acumulador estándar
(9) Soporte inferior del acumulador estándar

(10) Tapa cobertera (suministrado sólo con eBikes de 2 acumuladores)

(11) Cargador
(12) Conector hembra para el cargador
(13) Tapa de conector de carga

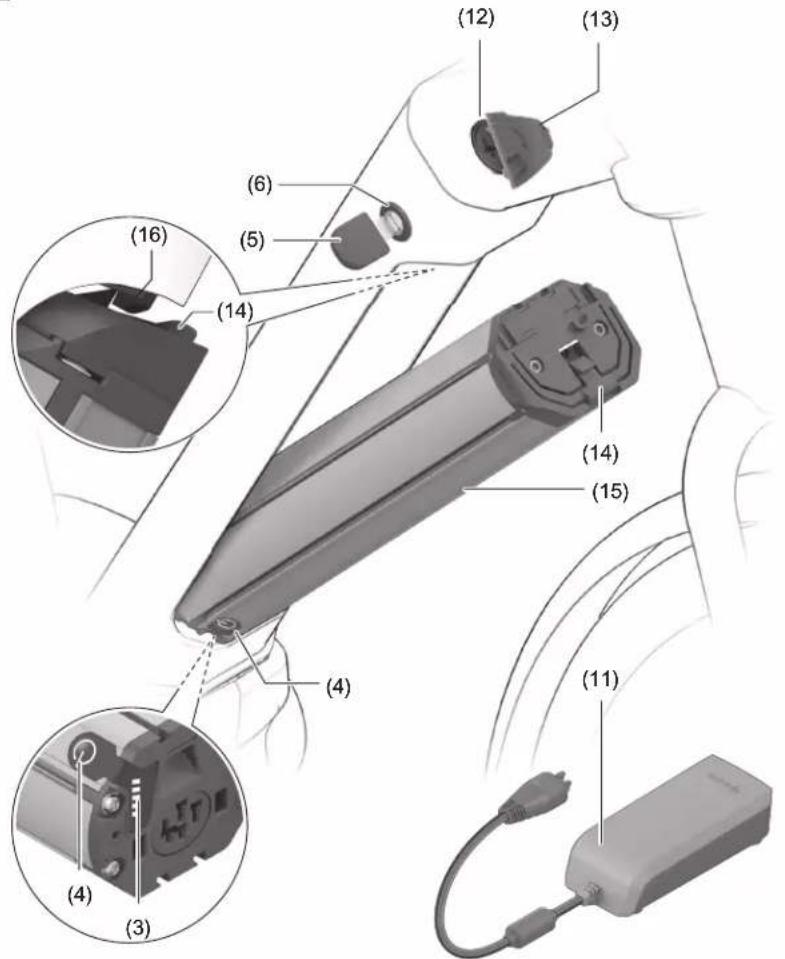

Características del producto PowerTube

Todas las representaciones de los componentes de la bicicleta, a excepción de las baterías y sus soportes, se muestran de manera esquemática y pueden diferir de su eBike.

(3) Indicador del estado de funcionamiento y de carga
(4) Tecla de conexión/desconexión
(5) Llave de la cerradura del acumulador

(6) Cerradura del acumulador
(11) Cargador
(12) Conector hembra para el cargador
(13) Tapa de conector de carga
(14) Fijación de retención PowerTube
(15) Acumulador PowerTube
(16) Gancho de bloqueo PowerTube

Utilización reglamentaria

Los acumuladores para eBikes de Bosch están diseñados exclusivamente para la alimentación de corriente del grupo propulsor de su eBike y no deben utilizarse para ningún otro objetivo.

Datos técnicos

Acumulador de Iones de Litio PowerPack 400 PowerPack 500
Código de producto	BBS266A)	BBS276A)
	BBR266B)	BBR276B)
Acumulador de portaequipajes 0 275 007 525/526 0 275 007 535/536
Tensión nominal V= 36 36
Capacidad nominal Ah 11 13,4
Energía Wh 400 500
Temperatura de servicio °F +23 ... +104 +23 ... +104
Temperatura de almacenamiento °F +50 ... +104 +50 ... +104
Margen admisible de la temperatura de carga	°F +32 ... +104 +32 ... +104
Peso, aprox. lb 5,5	A)/5,7B)	5,7A)/6,0B)
Grado de protección IP 54	IP 54

A) Acumulador estándar
B) Acumulador para portaequipajes

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las siguientes dos condiciones:

1. Este dispositivo no debe causar interferencias dañinas, y

2. este dispositivo debe aceptar cualquier interferencia que se reciba, incluida la interferencia que pueda causar un funcionamiento no deseado.

Este dispositivo cumple con CAN ICES-3(B)/NM B-3(B).

Acumulador de Iones de Litio PowerTube 400 PowerTube 500 PowerTube 625

Código de producto BBP287 horizontal	BBP288 vertical	BBP285 horizontalBBP286 vertical	BBP295 horizontalBBP296 vertical
Tensión nominal V= 36 36 36
Capacidad nominal Ah 11 13,4			16,7
Energía Wh 400 500 625
Temperatura de servicio °F +23 ... +104 +23 ... +104 +23 ... +104
Temperatura de almacenamiento °F +50 ... +104 +50 ... +104 +50 ... +104
Margen admisible de la temperatura de carga	°F +32 ... +104 +32 ... +104 +32 ... +104
Peso, aprox. lb 6,4 6,4 7,7
Grado de protección IP 54 IP 54 IP 54

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las siguientes dos condiciones:
1. Este dispositivo no debe causar interferencias dañinas, y
2. este dispositivo debe aceptar cualquier interferencia que se reciba, incluida la interferencia que pueda causar un funcionamiento no deseado.
Este dispositivo cumple con CAN ICES-3(B)/NM B-3(B).

Montaje

- Solamente coloque el acumulador sobre superficies limpias. Ponga especial cuidado de no ensuciar el conector hembra para carga ni los contactos, p.ej. con arena o tierra.

Verifique el acumulador antes del primer uso

Verifique el acumulador antes de cargarlo por primera vez o de usarlo con su eBike.

Presione para ello la tecla de conexión/desconexión (4) para conectar el acumulador. Si no se enciende ningún LED del indicador de estado de carga (3), entonces es probable que el acumulador esté dañado. Si se enciende al menos uno pero no todos los LEDs en el indicador de estado de carga (3), entonces cargue completamente el acumulador antes de usarlo por primera vez.

▶ No cargue un acumulador dañado y no lo use. Di- ríjase a una tienda de bicicletas autorizada.

Carga del acumulador

- Un acumulador de eBike de Bosch sólo se debe cargar con un cargador original de eBike de Bosch.

Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente con el cargador.

Lea y aténgase a las instrucciones de uso del cargador al cargar el acumulador.

El acumulador se puede cargar en cualquier estado de carga. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador está equipado con un sistema de control de temperatura, que permite cargar sólo en el margen de temperatura entre 32 °F y 104 °F.

Si el acumulador se encuentra fuera del margen de temperatura de carga, parpadean tres LEDs del

indicador de estado de carga (3). Desconecte el acumulador del cargador y permita que alcance la temperatura correcta.

PRECAUCIÓN

- No conecte el paquete de baterías al cargador hasta que haya alcanzado la temperatura de carga permitida.

Indicador de estado de carga

Los cinco LEDs verdes del indicador de estado de carga (3) indican el estado de carga del acumulador con éste último conectado.

Cada uno de los LED corresponde por lo tanto a una capacidad aprox. de 20 %. Si el acumulador está completamente cargado se encienden los cinco LED.

Adicionalmente se muestra el estado de carga de la batería conectada en la pantalla del ordenador de a bordo. Para ello lea y aténgase a las instrucciones de uso del motor y del ordenador de a bordo.

Si la capacidad del acumulador se encuentra por debajo del 5 %, en el acumulador se apagan todos los LEDs del indicador del estado de carga (3), pero se mantiene la función de indicación del ordenador de a bordo.

Tras la carga, desconecte el acumulador del cargador y el cargador de la red.

Uso de dos acumuladores para una eBike (opcional)

La eBike también puede encargarse equipada con dos baterías de fábrica. En este caso, uno de los conectores hembra de carga no estará disponible o se encontrará cubierto de fábrica con una capucha de cierre. Cargue las baterías solo a través del conector de carga disponible.

- No abra nunca conectores de carga cerrados por el fabricante. La carga a través de un conector previamente cerrado puede provocar daños irreparables.

Si desea utilizar con un sólo acumulador una eBike prevista para funcionar con dos, cubra los contactos del conector libre con la caperuza de cubierta (10) suministrada, ya que, de lo contrario, podría producirse un cortocircuito a través de los contactos abiertos (ver figuras A y B).

Ciclo de carga con dos baterías instaladas

Si la eBike dispone de dos acumuladores instalados, pueden cargarse los dos a través de la conexión que no ha sido cerrada. En primer lugar, los dos acumuladores se cargan uno tras otro hasta aprox. el

80–90 % y, a continuación, se cargan por completo en paralelo (los LEDs de los dos acumuladores parpa-dean).

Durante el servicio, los acumuladores se descargan alternadamente.

Si extrae los acumuladores de sus soportes, podrá cargar cada acumulador por separado.

Ciclo de carga con solo una batería instalada

Si solo hay una batería instalada, puede cargar solo la que esté montada en la bicicleta, aquella cuyo conector esté disponible. Para cargar la batería que tiene el conector cerrado, será necesario extraerla del soporte.

Montaje y desmontaje del acumulador

- Desconecte siempre la batería y el sistema eBike para montar o retirar la batería del soporte.

Colocar y retirar una batería estándar

Para que se pueda colocar el acumulador, la llave (5) debe estar en la cerradura (6) y la cerradura debe estar abierta.

Para colocar el acumulador estándar (8), aplíquelo con los contactos en el soporte inferior (9) en la eBike (el acumulador puede estar inclinado hasta 7° con respecto al marco). Inclínelo hasta el tope en el soporte superior (7).

- Compruebe siempre que el paquete de baterías esté bloqueado en su lugar. Para ello, tire de la batería (después de haber retirado la llave).

Compruebe que la batería esté bien fijada. Cierre siempre el acumulador en la cerradura (6), ya que de lo contrario, la cerradura se puede abrir y el acumulador puede caerse del soporte.

Saque siempre la llave (5) de la cerradura (6) después de cerrarla. Así evita, que la llave se caiga o que el acumulador sea removido por terceros no autorizados cuando la eBike está parada.

Para retirar el acumulador estándar (8), desconéctelo y abra la cerradura con la llave (5). Incline el acumulador fuera del soporte superior (7) y retírelo del soporte inferior (9).

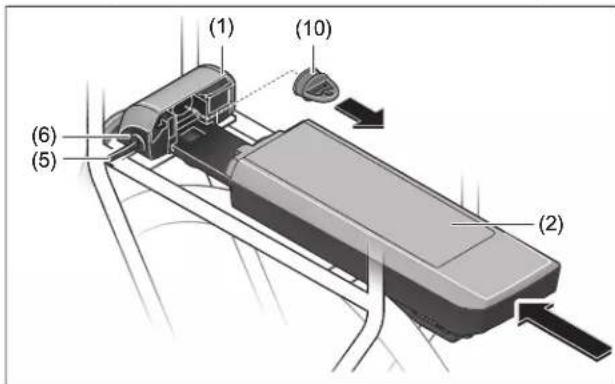

Colocar y retirar una batería de portaequipajes

Para que se pueda colocar el acumulador, la llave (5) debe estar en la cerradura (6) y la cerradura debe estar abierta.

Para colocar el acumulador de portaequipajes (2), deslícelo con los contactos por delante hasta que en- castre en el soporte (1) del portaequipajes.

- Compruebe siempre que el paquete de baterías esté bloqueado en su lugar. Para ello, tire de la batería (después de haber retirado la llave).

Compruebe que la batería esté bien fijada. Cierre siempre el acumulador en la cerradura (6), ya que de lo contrario, la cerradura se puede abrir y el acumulador puede caerse del soporte.

Saque siempre la llave (5) de la cerradura (6) después de cerrarla. Así evita, que la llave se caiga o que el acumulador sea removido por terceros no autorizados cuando la eBike está parada.

Para retirar el acumulador para porta equipajes (2), desconéctelo y abra la cerradura con la llave (5). Retire el acumulador del soporte (1).

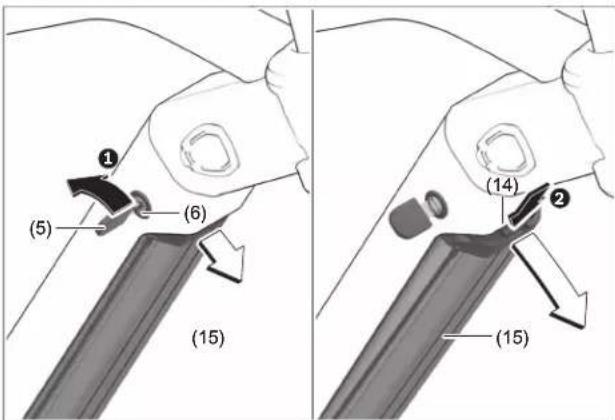

Retirar el acumulador PowerTube

Para retirar el acumulador PowerTube (15), abra la cerradura (6) con la llave (5). El acumulador se desbloquea y cae en el dispositivo de retención (14).
② Presione el dispositivo de retención desde arriba, el acumulador se desbloquea por completo y cae en su mano. Retire el acumulador del marco.

Indicación: Debido a diferentes realizaciones constructivas, puede ser que la colocación y la extracción del acumulador PowerTube deba realizarse de otro modo. En este caso, consulte la documentación de la bicicleta del fabricante de su bicicleta.

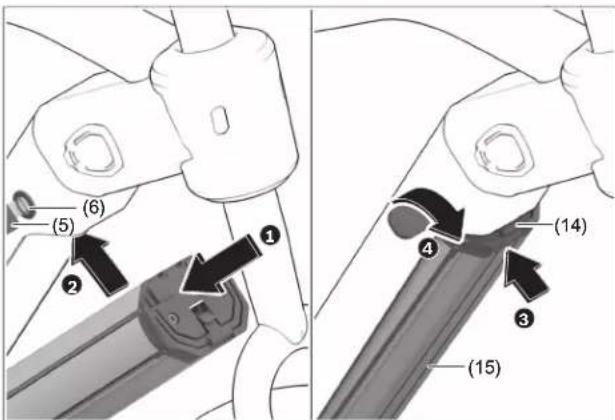

Colocar el acumulador PowerTube

Para poder introducir el acumulador, se debe insertar la llave (5) en el candado (6) y el candado debe estar cerrado.

Para introducir el acumulador PowerTube (15), insértelo con los contactos en el soporte inferior del cuadro.
② Levante el acumulador hacia arriba hasta que quede sujeto en el sistema de retención (14).
③ Mantenga el candado abierto con la llave e introduzca el acumulador hacia arriba hasta que escuche que encastra. Compruebe en todas las direcciones, si el acumulador está firmemente asentado.
4 Cierre siempre el acumulador con el candado (6) porque, de lo contrario, el candado podría abrirse y caer el acumulador del soporte.

- Compruebe siempre que el paquete de baterías esté bloqueado en su lugar. Para ello, tire de la batería (después de haber retirado la llave).

Después de cerrar, retire siempre la llave (5) del candado (6). Así evita que la llave se caiga o que el acumulador sea removido por terceros no autorizados cuando la eBike está parada.

Operación

Puesta en marcha

- Utilice únicamente acumuladores originales Bosch autorizados por el fabricante para su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía.

Una de las opciones para conectar el sistema eBike es conectando el acumulador. Para ello lea y aténgase a las instrucciones de uso del motor y del ordenador de a bordo.

Antes de encender el acumulador o el sistema eBike, compruebe si el candado (6) está cerrado.

Para encender el acumulador, pulse la tecla de conexión/desconexión (4). No utilice ningún objeto afilado o puntiagudo para pulsar la tecla. Los ledes del indicador (3) se iluminan y muestran al mismo tiempo el estado de carga.

- Compruebe siempre que el paquete de baterías esté bloqueado en su lugar. Para ello, tire de la batería (después de haber retirado la llave).

Indicación: si la capacidad del acumulador es inferior al 5 %, en el acumulador no se enciende ningún led del indicador de estado de carga (3). Solamente se puede ver en el ordenador de a bordo, si el sistema eBike está conectado.

Para apagar el acumulador, pulse de nuevo la tecla de conexión/desconexión (4). Los ledes del indicador (3) se apagan. El sistema eBike también se desconecta.

Si no hay una demanda de potencia del accionamiento de la eBike durante aprox. 10 min (p. ej. porque la eBike está parada) y si no se pulsa ninguna tecla del ordenador de a bordo o de la unidad de mando de la eBike, el sistema eBike y así también el acumulador se desconectan automáticamente para ahorrar energía.

El acumulador está protegido contra descarga total, sobrecarga, sobrecalentamiento y cortocircuito gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". En esos casos, un circuito de protección se encarga de desconectar automáticamente el acumulador.

Si se detecta un defecto del acumulador, dos ledes del indicador de estado de carga (3) parpadean. En este caso, diríjase a un distribuidor de bicicletas autorizado.

Comportamiento en caso de avería

El acumulador de la eBike de Bosch no se debe abrir, ni siquiera para fines de reparación. Existe el riesgo de que el acumulador de la eBike de Bosch se inflame, p. ej., debido a un cortocircuito. Este peligro existe al seguir utilizando un acumulador de eBike de Bosch una vez abierto, también en una fecha posterior.

Por esta razón, no deje reparar el acumulador de la eBike de Bosch en caso de avería, sino déjelo reemplazar por un acumulador original de eBike de Bosch por su distribuidor especializado.

Transporte

- Extraiga siempre la batería de la bicicleta antes de transportarla en un portabicicletas sobre un vehículo. No extraer la batería cuando se utiliza un portabicicletas sobre un vehículo puede causar la muerte o lesiones graves. La batería podría soltarse

durante el transporte y causar un accidente a otros vehículos.

- Utilice en todo caso un portabicicletas homologado y compatible cuando transporte su eBike. El sistema de accionamiento de Bosch incre-

menta el peso de la bicicleta. Consulte el manual de su portabicicletas para asegurarse de que la eBike es compatible. Sobrecargar un portabicicletas puede causar la muerte o lesiones graves.

- Utilice técnicas de elevación adecuadas, ya que las bicicletas eléctricas suelen ser más pesadas que las normales.

Transporte únicamente baterías cuya carcasa esté intacta. Pegue los contactos abiertos y empaquete la

batería de manera que no se mueva dentro del embalaje. Indique al servicio de paquetería que se trata de mercancía peligrosa. Observe también la normativa nacional aplicable. Compruebe siempre las normativas estatales y regionales antes de transportar sus baterías.

En todas las consultas referentes al transporte de los acumuladores diríjase a una tienda de bicicletas autorizada. En dichas tiendas puede Ud. adquirir también un embalaje de transporte apropiado.

Mantenimiento/Limpieza

No abra ninguno de los componentes. El mantenimiento debe llevarse a cabo exclusivamente por parte de un distribuidor de eBike de Bosch autorizado. El incumplimiento de la advertencia anterior puede causar la muerte o lesiones graves. Consulte su manual de la bicicleta o de aquellos componentes del sistema de accionamiento que no sean de Bosch.
- Retire siempre la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta. No retirar la batería antes de realizar cualquier inspección, reparación o trabajo de mantenimiento en la bicicleta puede causar la muerte o lesiones graves.
- Si cambia la batería, adquiera únicamente baterías originales de Bosch en un punto de venta autorizado. Diríjase a su distribuidor de eBike de Bosch para adquirir recambios originales.
- Desconecte siempre la batería cuando la introduzca o extraiga del soporte. Nunca intente introducir ni extraer la batería con la bicicleta en marcha.
- No cargue ni utilice la eBike en lugares con una atmósfera potencialmente explosiva, como gasolineras, ni en zonas en las que el aire contenga productos químicos o partículas (como semillas, polvo o polvo de metales). Obedezca todas las señales e instrucciones.

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.
Apunte el fabricante y el número de la llave. Si pierde las llaves, diríjase a un distribuidor de eBike de Bosch autorizado. Facilite el nombre del fabricante y el número de la llave.
- No pinte los componentes del sistema de accionamiento de Bosch, ya que eso podría causar un fallo temprano de los mismos.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado.

Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada.

Limpieza

No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.

Español - 16

Mantenga limpios los componentes de su eBike, especialmente los contactos del acumulador y del respectivo soporte. Todos los componentes inclusive la unidad motriz no deberán sumergirse en agua ni tratarse con una limpiadora de alta presión. Mantenga

limpios todos los componentes de su eBike, especialmente los contactos de la batería y del soporte correspondiente. Límpielos con un paño suave y húmedo (utilice únicamente jabón neutro y agua).

Almacenamiento

La vida útil del acumulador puede prolongarse si éste se trata apropiadamente y ante todo si se almacena respetando el margen de temperatura prescrito.

Aún así, a medida que va envejeciendo el acumulador, su capacidad irá mermando.

Un período de funcionamiento significativamente reducido después de la carga indica que el paquete de baterías está desgastado y debe ser reemplazado.

Puede reemplazarse comprando un PowerPack de Bosch original en un distribuidor autorizado de eBike de Bosch.

Recarga del acumulador antes y durante su almacenaje

En el caso de no utilizar el acumulador durante un largo tiempo (>3 meses), almacénelo con un estado de carga de aprox. 30 % hasta 60 % (2 a 3 LEDs del indicador de estado de carga (3) iluminados).

Controle el nivel de carga pasados 6 meses. Si sólo está encendido aún un LED del indicador de estado de carga (3), entonces recargue el acumulador de nuevo a aprox. 30 % hasta 60 %.

Indicación: Si el acumulador se almacena en un estado descargado durante mucho tiempo, puede dañarse a pesar de la baja autodescarga y la capacidad de almacenamiento puede reducirse considerablemente.

No se recomienda dejar permanentemente conectado el acumulador al cargador.

Condiciones para el almacenaje

Se aconseja guardar el acumulador en un lugar seco y bien ventilado. Protéjalo de la humedad y del agua.

En condiciones climáticas adversas, se recomienda

p. ej. retirar el acumulador de la eBike y almacenarlo en habitaciones cerradas hasta el siguiente uso.

Almacene los acumuladores de la eBike en los siguientes lugares:

• en habitaciones con detectores de humo
• no cerca de objetos inflamables o fácilmente inflamables
• no cerca de fuentes de calor

Para una vida útil óptima del acumulador de la eBike, guarde el acumulador de la eBike a temperaturas entre 50 °F y 68 °F. Las temperaturas inferiores a 14 °F o superiores a 140 °F deben evitarse siempre.

Preste atención a no rebasar la temperatura de almacenaje máxima. No deje el acumulador en el automóvil, p. ej. en el verano, y guárdelo lejos de la irradiación solar directa.

Se recomienda no dejar el acumulador en la bicicleta para el almacenamiento.

Resolución de problemas

Causa Remedio

Acumulador defectuoso		Dos LEDs en el acumulador parpadean.Póngase en contacto con un distribuidor de bicicletas autorizado.
Acumulador demasiado caliente o frío		Tres LEDs en el acumulador parpadean.Desconectar el acumulador del cargador hasta que se alcance el rango de temperatura de carga.No conecte de nuevo el acumulador al cargador hasta que haya alcanzado la temperatura de carga correcta.
El cargador no carga.		No parpadea ningún LED (en función del estado de carga de la batería de la eBike se iluminan permanentemente uno o varios LED).Póngase en contacto con un distribuidor de bicicletas autorizado.
No es posible cargar(ninguna indicación en el acumulador)
Enchufe incorrectamente introducido Verificar todas las conexiones por enchufe.
Contactos del acumulador, sucios Limpiar con cuidado los contactos del acumulador.
Toma de corriente, cable o cargador defectuoso Comprobar la tensión de la red; dejar revisar el cargador por parte del distribuidor de bicicletas.
Acumulador defectuoso Póngase en contacto con un distribuidor de bicicletas autorizado.

No es posible cargar (ninguna indicación en el acumulador)

Programa de reciclaje de baterías

La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No arroje eBikes y sus componentes a la basura!

Antes de eliminar las baterías, proteja los contactos de los polos de las mismas con cinta adhesiva.

No manipule los acumuladores de eBike dañados con manos desprotegidas, ya que puede derramarse electrolito y causar irritaciones cutáneas. Guarde el acumulador defectuoso en un lugar seguro al aire libre. Si es necesario, aisle los polos e informe a su distribuidor. Él le ayudará con la eliminación adecuada.

Puede reciclar su paquete de baterías de Bosch llamando al 1.800.822.8837.

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

es Instrucciones de servicio originales

Acerca de las advertencias....2

Advertencias generales ....2

Utilización de sus Instrucciones de servicio ....2

Etiquetas de advertencia en el producto ....4

Funcionamiento del cargador ....5

Instrucciones de seguridad ....5

Descripción del producto y especificaciones ....7

Operación 9

Mantenimiento/Limpieza 11

Resolución de problemas....12

Programa de reciclaje de baterías ....13

Introducción

Acerca de las advertencias

Este manual contiene muchos PELIGROS, ADVERTENCIAS, y PRECAUCIONES sobre las consecuencias de una falta de uso, montaje, mantenimiento, almacenamiento, inspección y eliminación de una eBike equipada por Bosch de modo seguro.

- La combinación del símbolo de alerta de seguridad y la palabra PELIGRO indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

• La combinación del símbolo de alerta de seguridad y la palabra ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
• La combinación del símbolo de alerta de seguridad y la palabra PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.

Advertencias generales

Lea íntegramente todas las indicaciones de seguridad e instrucciones. No seguir las advertencias e instrucciones siguientes puede provocar la muerte o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

ADVERTENCIA

Este manual contiene información importante de seguridad, rendimiento y mantenimiento.
Léalo antes de usar su nueva bicicleta y guárdelo a modo de referencia. Puede encontrar el manual también en línea en www.bosch-ebike.com.
Este manual está previsto para su lectura junto con el manual de usuario aparte que venía con su bicicleta. Antes de usar la bici por primera vez, asegúrese de leer toda la documentación facilitada, incluidas las etiquetas que lleva el producto.

▶ Lea TODOS los manuales incluidos antes de montar en la bicicleta por primera vez. Su sistema de accionamiento de Bosch incluye manuales y documentación adicionales proporcionados por el fabricante de la bicicleta y de otros componentes. No leer o desconocer la información de seguridad puede provocar la muerte o lesiones graves.
Por su propia SEGURIDAD, sea responsable. Si tiene dudas o no entiende algo, consúltelo con su distribuidor o con el fabricante de la bicicleta o del componente.
- Algunos accesorios de la eBike pueden suponer un peligro de atragantamiento para los niños pequeños. Mantenga esos accesorios alejados de los niños.

PRECAUCIÓN

- El sistema de accionamiento de Bosch incrementa el peso de su bicicleta, que puede que no esté acostumbrado a levantar. Evite las lesiones; utilice técnicas de elevación adecuadas.

Utilización de sus Instrucciones de servicio

Además de las funciones aquí representadas, puede ser que se introduzcan en cualquier momento modificaciones de software para la eliminación de errores y modificaciones de funciones.

Gráficos

La bicicleta que se muestra en este manual puede diferir ligeramente de la suya; no obstante, las similitudes son suficientes para ayudarle a entender nuestras instrucciones.

Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (----), el elemento al que se refiere está oculto a la vista.

Etiquetas de advertencia en el producto

A

B

A Cargador de amplio alcance

B Cargador compacto

En la parte inferior del cargador (marcada con el número (4) en la figura de la página de gráficos) hay una versión abreviada de las advertencias de seguridad en inglés, francés y español con el contenido siguiente:

• Consulte el manual para garantizar funcionamiento seguro.
• Riesgo de descarga eléctrica
• Solo para uso en interiores
• Cargue únicamente baterías del sistema eBike de Bosch. Otras baterías podrían explotar y provocar daños personales.
• No reemplace el conjunto de conexión ya que podría producirse un incendio o descarga eléctrica.

Funcionamiento del cargador

Instrucciones de seguridad

INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSERVE ESTAS INSTRUCCIONES –

Este manual contiene instrucciones de seguridad y de funcionamiento importantes para este cargador de batería.

- Antes de utilizar el cargador de batería, lea todas las instrucciones y medidas de protección incluidas en el cargador de batería, en la batería y el producto que utiliza la batería.

PRECAUCIÓN

Para evitar el riesgo de daños, cargue únicamente baterías del sistema eBike de Bosch. Otras baterías podrían explotar y provocar lesiones y daños personales.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

PELIGRO

- Cargue únicamente baterías de iones de litio de eBike autorizadas por Bosch. El voltaje de la batería debe coincidir con el voltaje de carga de la batería del cargador. De lo contrario, existe riesgo de incendio y explosión.

Mantenga el cargador alejado de la lluvia o la humedad. La penetración de

agua en el cargador comporta un mayor riesgo de electrocución.

ADVERTENCIA

- Utilice únicamente el cargador de batería de Bosch suministrado con su eBike u otro autorizado para su eBike por el fabricante y comprado de una fuente de confianza. Prescindir del carga-

dor de la batería o utilizar un cargador no aprobado o falso, puede provocar la muerte o lesiones graves.

• Mantenga limpio el cargador de la batería. La contaminación puede provocar el riesgo de descarga eléctrica. Límpielo únicamente con un paño húmedo (jabón suave/agua).
• Antes de cualquier uso, compruebe el cargador, el cable y el enchufe. No utilice el cargador, si detecta daños. No abra el cargador. Cargadores, cables y enchufes dañados comportan un mayor riesgo de electrocución.
  No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio.
• Proceda con cuidado cuando toque el cargador durante el proceso de carga. Utilice guantes de protección. El cargador puede llegar a calentarse fuertemente, especialmente si la temperatura ambiente es alta.
  Si se daña el acumulador o se utiliza de forma indebida, pueden salir vapores. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden irritar las vías respiratorias.
  No debe dejarse cargando la batería de la eBike sin la debida vigilancia.
• Los acumuladores no deben estar expuestos a golpes mecánicos. Existe el riesgo de que el acumulador se dañe.
• Mantenga alejado el cargador de la batería de los niños. De esta manera, los niños no podrán jugar con el cargador.

Español - 6

Las personas que no sean capaces de manejar el cargador de forma segura debido a sus limitaciones físicas, sensoriales o mentales, o por su falta de experiencia o conocimientos, solo podrán utilizarlo bajo supervisión o después de haber sido instruidas por una persona responsable. De lo contrario, existe el riesgo de que se produzcan errores de manejo y lesiones.
- Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.

NOTA: Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un ambiente no controlado. Este equipo debe ser instalado y operado con una distancia mínima de 20 cm entre el emisor y su cuerpo. Este transmisor no debe estar ubicado u operando en conjunto con ninguna otra antena o transmisor:

1. Este dispositivo no debe causar interferencias perjudiciales, y
2. este dispositivo debe admitir cualquier interferencia que se reciba, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

INDICACIÓN: Los cambios o modificaciones realizados en este equipo no aprobados expresamente por Robert Bosch GmbH pueden anular la autorización de la FCC para operar este equipo.

NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de una de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
• Diríjase al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

Organismo responsable:

Descripción del producto y especificaciones

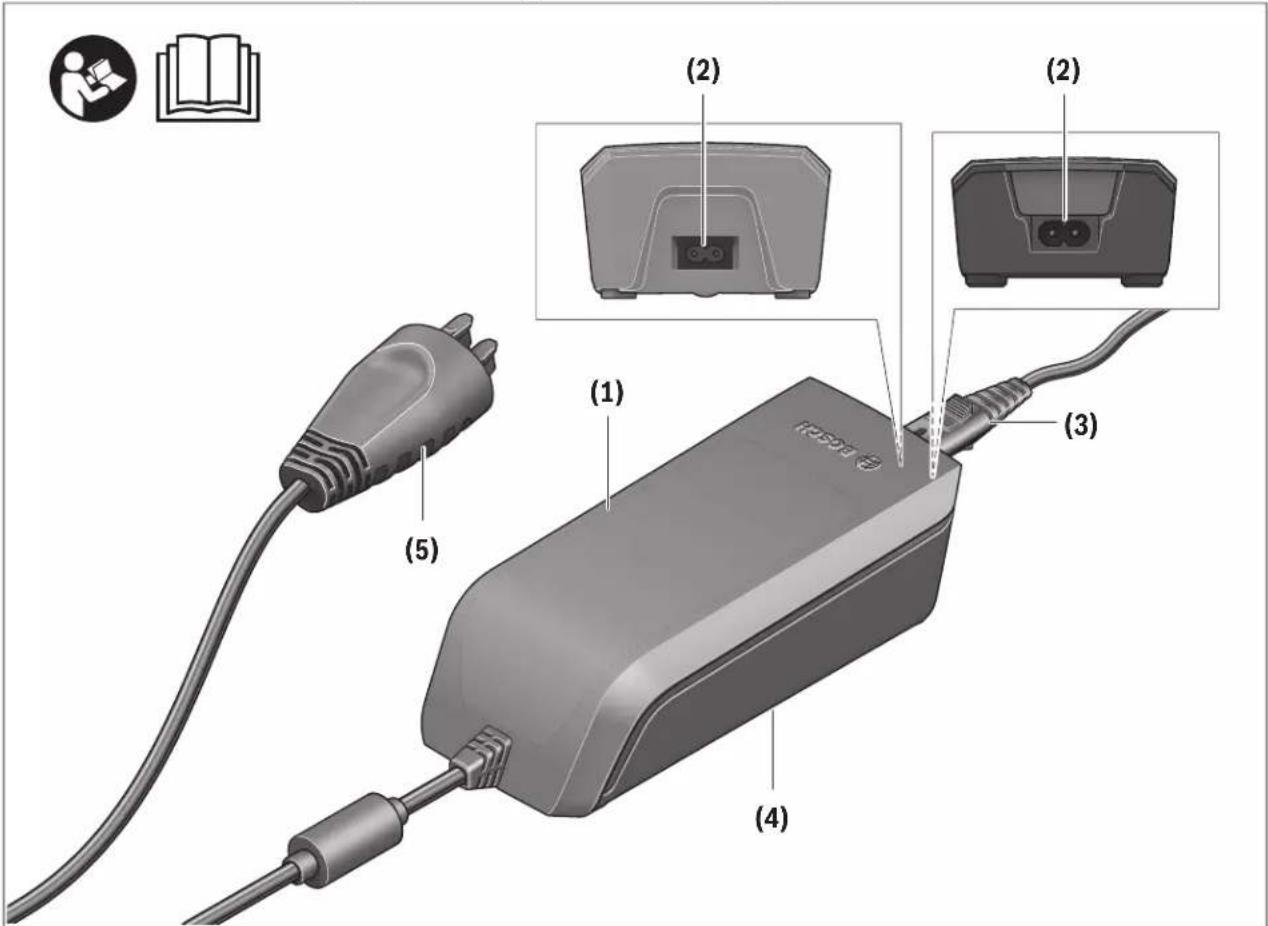

Características del producto

(1) Cargador
(2) Conector hembra del aparato
(3) Enchufe del aparato
(4) Instrucciones de seguridad del cargador
(5) Conector del cargador

Español - 8

Datos técnicos

Cargador Cargador de amplio alcance		(36-4/100-230)	Cargador compacto (36-2/100-240)
Código de producto BCS210 BCS230
Tensión nominal V~ 90-264 90-264
Frecuencia Hz 47-63 47-63
Tensión de carga de acumulador V= 36 36
Corriente de carga (máx.) A 4 2
Tiempo de carga
– PowerPack 400, aprox. h	3,5	6,5
– PowerPack 500, aprox. h	4,5	7,5
Temperatura de servicio	°F	+32 ... +104	+32 ... +104
Temperatura de almacenamiento °F	+50 ... +104	+50 ... +104
Peso, aprox.	lb	1,8	1,3
Grado de protección		IP 40	IP 40
Cable de red
Número de referencia			1 270 020 343
Tensión nominal – Cable		V~	300
Tensión nominal – Conector/conectador enchufable		V~	125
Corriente nominal – Conector/conectador enchufable		A 10
Material – Cable			PVC
Estándar de seguridad – Cable			UL 62
Estándar de seguridad – Conector/conectador enchufable			UL 817
Longitud aprox.		m	1,8

Operación

Puesta en marcha

Conexión del cargador a la red eléctrica

¡Tenga en cuenta el voltaje de la casa! El voltaje del suministro debe corresponderse con las especificaciones que figuran en la placa de características del cargador de la batería.

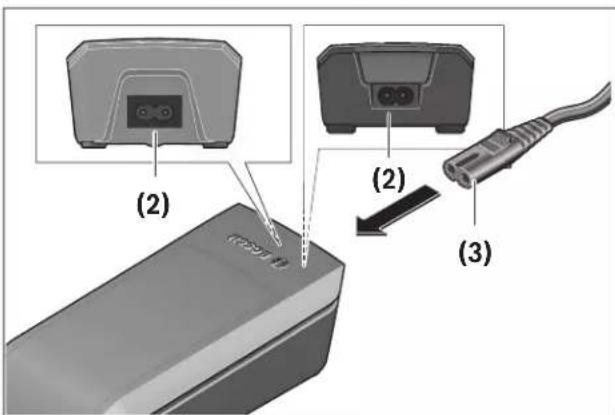

Inserte el conector macho (3) del cable de red en el conector hembra (2) del cargador.

Conecte el enchufe (específico de cada país) a la red. Utilice únicamente la conexión de entrada suministrada: cable de alimentación estándar CA ((3) en el diagrama) al conectarlo al suministro eléctrico de la casa.

Carga del acumulador extraído

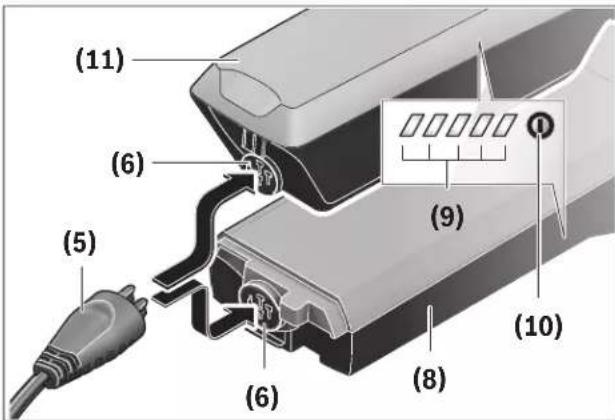

(5) Conector del cargador

(6) Conector hembra para el cargador
(8) Acumulador para portaequipajes
(9) Indicador del estado de funcionamiento y de carga
(10) Tecla de conexión/desconexión del acumulador
(11) Acumulador estándar

Desconecte el acumulador y retírelo del soporte en la eBike. Para ello lea y aténgase a las instrucciones de uso del acumulador.

- Solamente coloque el acumulador sobre superficies limpias. Ponga especial cuidado de no ensuciar el conector hembra para carga ni los contactos, p.ej. con arena o tierra.

Inserte el conector macho para carga (5) del cargador en el conector hembra (6) del acumulador.

Carga del acumulador en la bicicleta

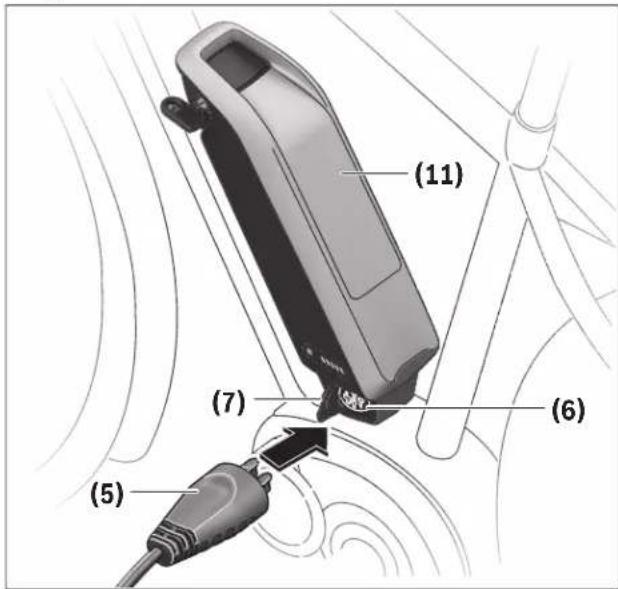

(5) Conector del cargador
(6) Conector hembra para el cargador
(7) Tapa de conector de carga
(11) Acumulador estándar

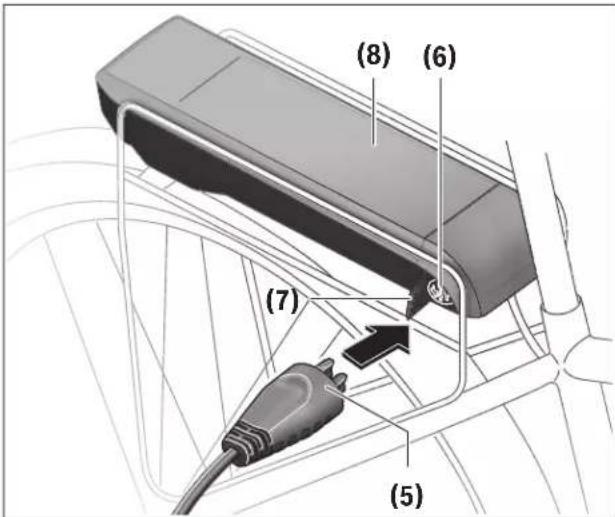

(5) Conector del cargador
(6) Conector hembra para el cargador
(7) Tapa de conector de carga
(8) Acumulador para portaequipajes

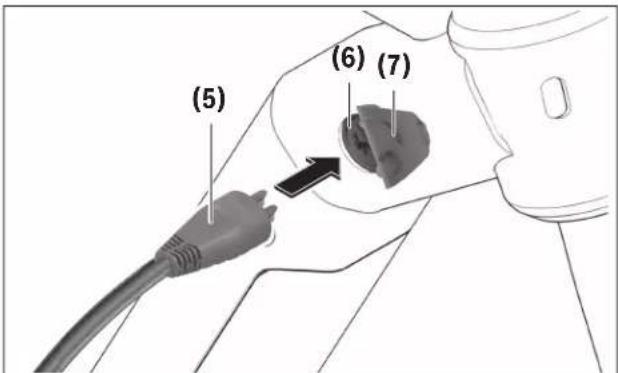

(5) Conector del cargador
(6) Conector hembra para el cargador
(7) Tapa de conector de carga

Apague el acumulador. Limpie la cubierta del conector hembra para carga (7). Ponga especial cuidado de no ensuciar el conector hembra para carga ni los contactos, p.ej. con arena o tierra. Levante la cubierta del conector hembra para carga (7) y conecte el conector macho para carga (5) al conector hembra para carga (6).

Por causa del calentamiento del cargador durante la carga existe peligro de incendio. Cargue los acumuladores en la bicicleta sólo en estado seco y en lugares protegidos contra incendios. Si esto no fuese posible, extraiga el acumulador del soporte y cárguelo en un lugar más apropiado. Para ello lea y aténgase a las instrucciones de uso del acumulador.

Ciclo de carga con dos baterías instaladas

Si la eBike dispone de dos acumuladores instalados, pueden cargarse los dos a través de la conexión que no ha sido cerrada. En primer lugar, los dos acumuladores se cargan uno tras otro hasta aprox. el 80–90 % y, a continuación, se cargan por completo en paralelo (los LEDs de los dos acumuladores parpa-dean).

Durante el servicio, los acumuladores se descargan alternadamente.

Si extrae los acumuladores de sus soportes, podrá cargar cada acumulador por separado.

Proceso de carga

El proceso de carga comienza, en cuanto el cargador está conectado con el acumulador o con el conector hembra para carga en la bicicleta y con la red eléctrica.

Indicación: El proceso de carga solamente puede realizarse, si la temperatura del acumulador de la eBike se encuentra en el rango de temperatura de carga permitido.

Indicación: Durante el proceso de carga se desactiva la unidad de accionamiento.

Es posible cargar el acumulador con y sin ordenador de a bordo. Sin ordenador de a bordo, el proceso de carga puede observarse mediante el indicador del estado de carga del acumulador.

Con un ordenador de a bordo conectado, aparecerá un mensaje correspondiente en la pantalla.

El estado de carga se indica mediante el indicador del estado de carga del acumulador (9) en el acumulador y mediante barras en el ordenador de a bordo.

Durante el proceso de carga están encendidos los LEDs del indicador del estado de carga del acumulador (9) en el acumulador. Cada LED permanentemente encendido equivale a un 20 % de la capacidad de carga. El LED parpadeante indica la carga del siguiente 20 %.

Cuando la batería de la eBike está cargado por completo, los LED se apagan de inmediato y el ordenador de a bordo se desconecta. El proceso de carga finaliza. El estado de carga se puede visualizar durante 3 segundos pulsando la tecla de conexión/desconexión (10) en la batería de la eBike.

Desconecte el cargador de la red y el acumulador del cargador.

Al desconectar del cargador el acumulador éste último se desconecta automáticamente.

Indicación: Si ha realizado la carga en la bicicleta, una vez terminado el proceso de carga cierre con cuidado el conector hembra para carga (6) con la cubierta (7) para que no entre suciedad ni agua.

En caso de no desconectar el cargador del acumulador tras la carga, el cargador se vuelve a encender transcurridas unas horas para comprobar el estado de carga del acumulador y comenzar de nuevo la carga si fuese necesario.

Mantenimiento/Limpieza

ADVERTENCIA

No abra ninguno de los componentes. El mantenimiento debe llevarse a cabo exclusivamente por parte de un distribuidor de eBike de Bosch autorizado. El incumplimiento de la advertencia anterior puede causar la muerte o lesiones graves. Consulte su manual de la bicicleta o de aquellos componentes del sistema de accionamiento que no sean de Bosch.
- No cargue ni utilice la eBike en lugares con una atmósfera potencialmente explosiva, como gasolineras, ni en zonas en las que el aire contenga productos químicos o partículas (como semillas, polvo o polvo de metales). Obedezca todas las señales e instrucciones.
No sumerja los componentes eBike en el agua ni los limpie con una manguera a presión. El accionamiento de Bosch está diseñado para ser impermeable al agua de lluvia o a una limpieza con manguera sin presión.
- No pinte los componentes del sistema de accionamiento de Bosch, ya que eso podría causar un fallo temprano de los mismos.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado.

Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada.

Resolución de problemas

Causa Remedio

Acumulador defectuoso	Dos LEDs en el acumulador parpadean.Póngase en contacto con un distribuidor de bicicletas autorizado.
Acumulador demasiado caliente o frío	Tres LEDs en el acumulador parpadean.Desconectar el acumulador del cargador hasta que se alcance el rango de temperatura de carga.No conecte de nuevo el acumulador al cargador hasta que haya alcanzado la temperatura de carga correcta.
El cargador no carga.	No parpadea ningún LED (en función del estado de carga de la batería de la eBike se iluminan permanentemente uno o varios LED).Póngase en contacto con un distribuidor de bicicletas autorizado.
No es posible cargar(ninguna indicación en el acumulador)
Enchufe incorrectamente introducido Verificar todas las conexiones por enchufe.
Contactos del acumulador, sucios Limpiar con cuidado los contactos del acumulador.
Toma de corriente, cable o cargador defectuoso Comprobar la tensión de la red; dejar revisar el cargador por parte del distribuidor de bicicletas.
Acumulador defectuoso Póngase en contacto con un distribuidor de bicicletas autorizado.

Programa de reciclaje de baterías

La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No arroje eBikes y sus componentes a la basura!

Puede reciclar su paquete de baterías de Bosch llamando al 1.800.822.8837.

Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.

CONTACT - CONTACTER - CONTACTO

Número de teléfono y dirección:

Trek US

Customer Service

Teléfono: 920.478.4678

Internet: www.trekbikes.com

Teléfono: 1.800.585.8737

Internet: www.electrabike.com

Garantía limitada

La bicicleta está cubierta por la garantía limitada de por vida. Para más información entra en nuestra web. Para cuestiones relacionadas con el mantenimiento y la garantía, ponte en contacto con tu distribuidor habitual.

Consulte la web (Menú/Soporte) para conseguir la última versión de este manual.

Algunas de las de las características descritas en esta última versión, puede que no sean aplicables a su bicicleta.
