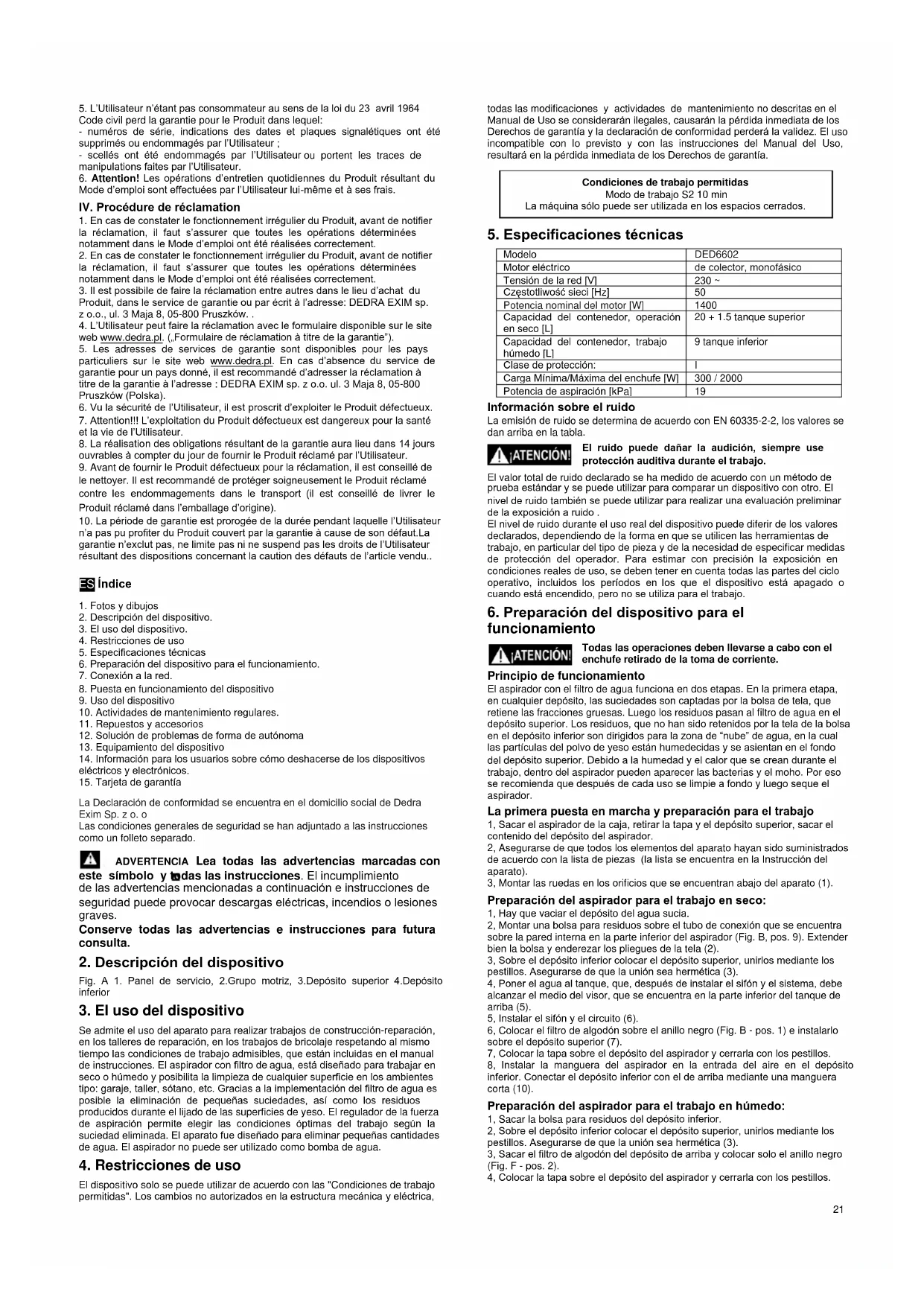

MANUAL DE USUARIO DED6602 DEDRA

Aspirador con filtro de agua para el trabajo en seco y húmedo Manual de Instrucciones con la carta de garantía

Todos los derechos reservados. La presente documentación está protegida por el derecho de autor. Reproducción y difusión del Manual de Instrucciones parcial o total sin permiso de la empresa Dedra Exim prohibido Dedra Exim se reserva el derecho de realizar cambios técnicos de construcción y complementarios sin previo aviso. Estos cambios no pueden ser motivo de reclamación del producto. Manual de instrucciones disponible en la página www.dedra.pl

2. Descripción del dispositivo.

3. El uso del dispositivo.

4. Restricciones de uso

5. Especificaciones técnicas

6. Preparación del dispositivo para el funcionamiento.

7. Conexión a la red.

8. Puesta en funcionamiento del dispositivo

9. Uso del dispositivo

10. Actividades de mantenimiento regulares.

11. Repuestos y accesorios

12. Solución de problemas de forma de autónoma

13. Equipamiento del dispositivo

14. Información para los usuarios sobre cómo deshacerse de los dispositivos

eléctricos y electrónicos.

15. Tarjeta de garantía

La Declaración de conformidad se encuentra en el domicilio social de Dedra Exim Sp. z o. o Las condiciones generales de seguridad se han adjuntado a las instrucciones como un folleto separado. ADVERTENCIA Lea todas las advertencias marcadas con este símbolo y todas las instrucciones. El incumplimiento de las advertencias mencionadas a continuación e instrucciones de seguridad puede provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las advertencias e instrucciones para futura consulta.

2. Descripción del dispositivo

Fig. A 1. Panel de servicio, 2.Grupo motriz, 3.Depósito superior 4.Depósito inferior

3. El uso del dispositivo

Se admite el uso del aparato para realizar trabajos de construcción-reparación, en los talleres de reparación, en los trabajos de bricolaje respetando al mismo tiempo las condiciones de trabajo admisibles, que están incluidas en el manual de instrucciones. El aspirador con filtro de agua, está diseñado para trabajar en seco o húmedo y posibilita la limpieza de cualquier superficie en los ambientes tipo: garaje, taller, sótano, etc. Gracias a la implementación del filtro de agua es posible la eliminación de pequeñas suciedades, así como los residuos producidos durante el lijado de las superficies de yeso. El regulador de la fuerza de aspiración permite elegir las condiciones óptimas del trabajo según la suciedad eliminada. El aparato fue diseñado para eliminar pequeñas cantidades de agua. El aspirador no puede ser utilizado como bomba de agua.

4. Restricciones de uso

El dispositivo solo se puede utilizar de acuerdo con las "Condiciones de trabajo permitidas". Los cambios no autorizados en la estructura mecánica y eléctrica, todas las modificaciones y actividades de mantenimiento no descritas en el Manual de Uso se considerarán ilegales, causarán la pérdida inmediata de los Derechos de garantía y la declaración de conformidad perderá la validez. El uso incompatible con lo previsto y con las instrucciones del Manual del Uso, resultará en la pérdida inmediata de los Derechos de garantía. Condiciones de trabajo permitidas Modo de trabajo S2 10 min La máquina sólo puede ser utilizada en los espacios cerrados.

5. Especificaciones técnicas

Capacidad del contenedor, operación en seco [L] 20 + 1.5 tanque superior Capacidad del contenedor, trabajo húmedo [L] 9 tanque inferior Clase de protección:

Carga Mínima/Máxima del enchufe [W] 300 / 2000 Potencia de aspiración [kPa]

Información sobre el ruido La emisión de ruido se determina de acuerdo con EN 60335-2-2, los valores se dan arriba en la tabla. El ruido puede dañar la audición, siempre use protección auditiva durante el trabajo. El valor total de ruido declarado se ha medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar un dispositivo con otro. El nivel de ruido también se puede utilizar para realizar una evaluación preliminar de la exposición a ruido . El nivel de ruido durante el uso real del dispositivo puede diferir de los valores declarados, dependiendo de la forma en que se utilicen las herramientas de trabajo, en particular del tipo de pieza y de la necesidad de especificar medidas de protección del operador. Para estimar con precisión la exposición en condiciones reales de uso, se deben tener en cuenta todas las partes del ciclo operativo, incluidos los períodos en los que el dispositivo está apagado o cuando está encendido, pero no se utiliza para el trabajo.

6. Preparación del dispositivo para el

funcionamiento Todas las operaciones deben llevarse a cabo con el enchufe retirado de la toma de corriente. Principio de funcionamiento El aspirador con el filtro de agua funciona en dos etapas. En la primera etapa, en cualquier depósito, las suciedades son captadas por la bolsa de tela, que retiene las fracciones gruesas. Luego los residuos pasan al filtro de agua en el depósito superior. Los residuos, que no han sido retenidos por la tela de la bolsa en el depósito inferior son dirigidos para la zona de “nube” de agua, en la cual las partículas del polvo de yeso están humedecidas y se asientan en el fondo del depósito superior. Debido a la humedad y el calor que se crean durante el trabajo, dentro del aspirador pueden aparecer las bacterias y el moho. Por eso se recomienda que después de cada uso se limpie a fondo y luego seque el aspirador. La primera puesta en marcha y preparación para el trabajo 1, Sacar el aspirador de la caja, retirar la tapa y el depósito superior, sacar el contenido del depósito del aspirador. 2, Asegurarse de que todos los elementos del aparato hayan sido suministrados de acuerdo con la lista de piezas (la lista se encuentra en la Instrucción del aparato). 3, Montar las ruedas en los orificios que se encuentran abajo del aparato (1). Preparación del aspirador para el trabajo en seco: 1, Hay que vaciar el depósito del agua sucia. 2, Montar una bolsa para residuos sobre el tubo de conexión que se encuentra sobre la pared interna en la parte inferior del aspirador (Fig. B, pos. 9). Extender bien la bolsa y enderezar los pliegues de la tela (2). 3, Sobre el depósito inferior colocar el depósito superior, unirlos mediante los pestillos. Asegurarse de que la unión sea hermética (3). 4, Poner el agua al tanque, que, después de instalar el sifón y el sistema, debe alcanzar el medio del visor, que se encuentra en la parte inferior del tanque de arriba (5). 5, Instalar el sifón y el circuito (6). 6, Colocar el filtro de algodón sobre el anillo negro (Fig. B - pos. 1) e instalarlo sobre el depósito superior (7). 7, Colocar la tapa sobre el depósito del aspirador y cerrarla con los pestillos. 8, Instalar la manguera del aspirador en la entrada del aire en el depósito inferior. Conectar el depósito inferior con el de arriba mediante una manguera corta (10). Preparación del aspirador para el trabajo en húmedo: 1, Sacar la bolsa para residuos del depósito inferior. 2, Sobre el depósito inferior colocar el depósito superior, unirlos mediante los pestillos. Asegurarse de que la unión sea hermética (3). 3, Sacar el filtro de algodón del depósito de arriba y colocar solo el anillo negro (Fig. F - pos. 2). 4, Colocar la tapa sobre el depósito del aspirador y cerrarla con los pestillos.22 5, Instalar la manguera del aspirador en la entrada del aire en el depósito inferior. Conectar el depósito inferior con el de arriba mediante una manguera corta (10). El aparato está listo para trabajar

7. Conexión a la red

Antes de conectar el dispositivo a una fuente de alimentación, asegúrese de que el voltaje de la fuente de alimentación se corresponda con el valor indicado en la placa de identificación. La instalación de la fuente de alimentación debe realizarse de acuerdo con los requisitos esenciales para las instalaciones eléctricas y cumplir con los requisitos de seguridad de uso. Los parámetros de la sección transversal mínima del cable de alimentación y el valor nominal del fusible, según la potencia del dispositivo, se indican en la siguiente tabla : Potencia de la máquina [W] Sección transversal mínima [mm2] Valor mínimo del fusible tipo C [A] 1400÷2300 1,5

La instalación debe ser realizada por un electricista calificado. Cuando utilice cables de extensión, asegúrese de que la sección transversal del conductor no sea más pequeña que la requerida (consulte la tabla). Coloque el cable eléctrico de modo que no quede expuesto a cortes durante el funcionamiento. No utilice cables de extensión dañados. Compruebe periódicamente el estado técnico del cable de alimentación. No tire del cable de alimentación. Conecte el dispositivo a una toma de corriente con conexión a tierra protegida por un interruptor diferencial.

8. Puesta en funcionamiento del dispositivo

Antes de iniciar el dispositivo, es esencial llevar a cabo las acciones descritas en el capítulo "Preparación para el trabajo". En la tapa del aspirador se encuentra el interruptor. El interruptor es de color negro con una cubierta transparente, posee un símbolo I, que sirve para poner en marcha el aparato, y un símbolo O, que sirve para detenerlo, y un símbolo II, que sirve para encender el aspirador en modo sincronizado.

9. Uso del dispositivo

El aspirador está diseñado para los trabajos en las viviendas y locales comerciales (talleres, garajes, etc.). El aparato está adaptado a los trabajos en seco o húmedo. Al recolectar el agua hay que recordar, que el aparato está equipado con el seguro que desconecta la aspiración del agua al motor. En caso de alcanzar el máximo nivel del agua en el aspirador, el aparato se apagará automáticamente. Gracias a la implementación del filtro de agua, durante el trabajo en seco, es posible usar el aspirador para quitar los residuos que aparecen durante los trabajos de refacción, por ej. lijado de paredes, pisos, etc. El aspirador está equipado con dos tipos de boquillas: un cepillo de piso plano para limpiar superficies más grandes (pisos, alfombras) y un cepillo de grietas para eliminar las impurezas de lugares difíciles de alcanzar. Además el aspirador está equipado con una manguera flexible, con la posibilidad de cambiar las boquillas, lo que permite conectar al aspirador prácticamente cualquier tipo de electroherramienta (lijadora para las superficies de yeso, amoladora de hormigón, cierras de mesa y manuales, etc.). La forma de desmontaje de la boquillas se presentan en la fig. C. Procedimiento durante el cambio de la boquilla: 1.Apretar con una herramienta plana y estrecha (por ej. un destornillador) el bloqueo señalado como 1. Sacar enérgicamente la boquilla del anillo de bloqueo (2). 2.Colocar la boquilla a la electroherramienta de modo que los orificios en la boquilla se superpongan con el bloqueo en el anillo (3). 3.Empujar la boquilla hasta que encaje con el bloqueo. Asegurarse de que la boquilla esté colocada correctamente, y los bloqueos en ambos orificios estén cerrados (4). La foto muestra el panel de control del aspirador (foto D). Al enchufe (1) se pude conectar la electroherramienta u otro aparato eléctrico con una potencia mínima de 300 W, y máxima de 2000 W. Atención: la conexión de un aparato de mayor potencia pude dañar al aspirador. La perilla (2) sirve para ajustar la fuerza de succión del aspirador. Esto permite escoger la potencia adecuada de succión con respeto al tamaño y tipo de residuos retirados. El interruptor (3) permite que el aspirador trabaje en modo sincronizado con la electroherramienta conectada al enchufe y también que trabaje en forma independiente de la electroherramienta. La conexión de un aparato adicional al aspirador. El aspirador DED6602 posee un enchufe adicional, al cual se puede conectar una electroherramienta u otro dispositivo electrónico. El enchufe se encuentra en la tapa del aspirador y está protegido por una cubierta de plástico. La potencia mínima del aparato, que se puede conectar al aspirador, Es posible también trabajar en forma simultánea con el aspirador y dispositivo conectado. El aspirador con el dispositivo conectado puede trabajar en dos modos:

1. Modo normal I (interruptor de encendido/apagado en posición superior).

2. Modo de sincronización II (interruptor de encendido/apagado en posición

inferior). En modo normal después de conectar el dispositivo y poner el aspirador en marcha, el aspirador y el dispositivo trabajarán en forma independiente. La figura E muestra el interruptor del aspirador. En modo de sincronización el aspirador no trabajará hasta que no se ponga en marcha el dispositivo conectado. La puesta en marcha del aparato hará que después de unos 5 segundos se active el aspirador. Después de apagar el dispositivo el aspirador trabajará todavía unos 5 s. y luego se apagará. La función de sincronización es muy útil durante los trabajos, en los cuales es imprescindible retirar los desechos (lijado de paredes, preparación de orificios, cortes y cepillado de madera, etc.). La potencia mínima del aparato, con la cual funcionará el modo de sincronización es de 300 W.

10. Actividades de mantenimiento regulares

Todas las operaciones de servicio debe llevarse a cabo con el enchufe retirado de la toma de corriente. Con el trabajo en seco: Limpieza del el depósito inferior. Hay que retirar frecuentemente los residuos del depósito para evitar el daño del aparato. Para poder limpiar el interior del aspirador hay que sacar la bolsa del tubo de conexión, y luego sobre un cesto de basura, deslizar de la parte inferior la tira de sellado de plástico. Los residuos que se han juntado dentro de la bolsa hay que echarlos a la basura, sacudir bien la bolsa, y luego poner la tira de sellado de plástico. Sacar del depósito los residuos que se han juntado. Limpieza del depósito superior. Para limpiar el depósito superior hay que: 1, Desconectar la manguera del depósito superior. 2, Sacar la tapa del depósito superior. 3, Sacar el depósito superior del inferior. 4, Desinstalar el sifón con el sistema de filtración. 5, Sacar el agua del depósito, retirar la suciedad del fondo del depósito 6, Limpiar bien y luego secar el depósito, el sifón con el sistema de filtración, la manguera. Con el trabajo en húmedo: Después de cada uso hay que limpiar y secar ambos depósitos. La limpieza y el secado del depósito es muy importante, porque debido a la existencia de la humedad y del calor puede darse un precipitado desarrollo de bacterias y moho. El almacenamiento del aspirador. El respirador limpio y ya secado debe ser almacenado en su caja original, en un lugar seco, inaccesible para niños y otras personas.

11. Repuestos y accesorios

Componentes y accesorios

3. cubierta de espuma para el motor - kit 5 unidades - DED66023

Para comprar las piezas de repuesto y accesorios, comuníquese con el Servicio Dedra Exim. Los detalles de contacto se pueden encontrar en la primera página de este manual. Al realizar el pedido de las piezas de repuesto, indique el número de lote indicado en la placa de identificación y número de pieza del plano de montaje. Durante el período de garantía, las reparaciones se realizan en los términos especificados en la tarjeta de garantía. Por favor, envíe el producto dañado para su reparación en el lugar de compra (el vendedor está obligado a aceptar el producto reclamado) al servicio técnico más cercano (el listado de servicios técnicos se encuentra en la pagina web en www.dedra.pl) o al servicio central de Dedra Exim. Por favor, adjunte la tarjeta de garantía completada. Después del período de garantía, las reparaciones se realizan por el servicio central. El producto dañado debe enviarse al servicio técnico (los gastos de envío los sufraga el usuario).

12. Solución de problemas de forma de autónoma

Antes de solucionar los fallos de forma autónoma, desconecte el dispositivo de la fuente de alimentación. PROBLEMA CAUSA SOLUCIÓN El aparato no se pone en marcha El cable de alimentación está mal conectado o dañado Empujar más la clavija en la toma de corriente, controlar el cable de alimentación. En la toma de corriente no hay tensión. Controlar la tensión en la toma de corriente, controlar, si funciona el fusible. El interruptor esta dañado. Reemplazar el interruptor por uno nuevo. El motor se recalienta. La potencia de succión se disminuye Los orificios de ventilación están tapados Limpiar los orificios de ventilación La manguera flexible o boquilla está tapada Eliminar el atasco La tapa del filtro está tapada o filtro está sucio Controlar el filtro de papel, limpiarlo El depósito está rebalsado Frecuentemente sacar los residuos El motor arranca con dificultad El cojinete esta inmovilizado El motor del molino (hélice) está sucio Enviar el aparato al servicio.

13. Equipamiento del dispositivo

1.Aspirador; 2. Manguera de aspiración; 3. Manguera de conexión de los depósitos; 4. Alargador; 5. Filtro de tela; 6. Cepillo de piso; 7. Boquilla de ranura;

8. Bolsa para residuos23

14. Información para los usuarios sobre la retirada

de equipos eléctricos y electrónicos ( referente a los hogares) El símbolo presentado en los productos o en la documentación adjuntada a ellos informa que los equipos eléctricos o electrónicos sin funcionar no se pueden tirar junto con otros residuos. El procedimiento adecuado en caso de que sea necesario neutralizarlos, usar nuevamente o recuperar sus subconjuntos, consiste en entregar el equipo a un punto de recogida especializado, donde será recogido gratuitamente. Las autoridades locales prestan información sobre la localización de los puntos de recogida de los equipos desgastados, p.ej. en sus páginas web. Un desecho adecuado del equipo permite mantener los recursos valiosos y evitar un impacto negativo en la salud y el medio ambiente, que puede correr peligro por un tratamiento inadecuado de los residuos. Un desecho incorrecto de los residuos está sujeto a penalizaciones previstas por las correspondientes disposiciones locales. Usuarios de los países de la Unión Europea En caso de que sea necesario desechar los equipos eléctricos o electrónicos, rogamos contacten con el punto de venta más cercano o con el proveedor que les prestará más información. Desecho de equipos en los países fuera de la Unión Europea Tal símbolo concierne sólo a los países de la Unión Europea. En caso de que sea necesario desechar el presente producto, rogamos contacten con las autoridades locales o con el vendedor para obtener información sobre el procedimiento adecuado. Hoja de garantía para Aspirador con filtro de agua para el trabajo en seco y húmedo Nº. De catálogo: DED6602 Número de serie: .......................... (en lo sucesivo, denominado Producto) Fecha de compra: ............. Sello del vendedor Fecha y firma del vendedor: ................................. Declaración del Usuario: Confirmo, que he sido instruido sobre las condiciones de garantía y las consecuencias por no cumplir las indicaciones que contiene este manual y la hoja de garantía. Las condiciones de esta garantía son conocidas por mí, y las confirmo con mi propia firma:

Fecha y lugar firma del Usuario

I. Responsabilidad por el Producto

2. En las condiciones determinados en la presente Hoja de Garantía se otorga

la garantía al Producto procedente de la distribución del garante..

3. La responsabilidad de la garantía cubre solo los defectos causados por

causas inherentes al producto en el momento de su entrega al usuario.

4. Con esta garantía el Usuario obtiene el derecho a la reparación gratuita del

Producto, si el defecto fue revelado durante el período de garantía. El modo de reparación del Producto (el método de ejecución de la reparación) depende de la decisión del Garante. En caso de comprobar, por el Garante, que no hay posibilidad de realizar la reparación, El Garante se reserva el derecho de reemplazar el artículo defectuoso o el Producto completo sin defectos, reducir el precio del Producto o rescindir del contrato.

5. En relación con el Usuario que no es un consumidor en el sentido de la Ley

de 23 de abril de 1964. El Código Civil, de la responsabilidad del Garante por los daños resultantes de esta garantía y / o en relación con su celebración y rendimiento, independientemente del título legal, se limita al valor máximo del Producto defectuoso.

II. Periodo de garantía

Elementos que abarca la garantía. Duración de la protección de la garantía Aspirador con filtro de agua para el trabajo en seco y húmedo 24 meses, contando desde la fecha de compra que aparece en la presente Hoja de garantía Bolsa para residuos, el filtro de tela Elementos que no están cubiertos por la garantía.

III. Condiciones para el uso de la garantía

1. Presentación por parte del Usuario de la Hoja de Garantía completada del

Producto y comprobación por parte del Usuario de las circunstancias de la compra del Producto, por ejemplo presentando un recibo, factura, etc. para realizar una reclamación de manera eficiente, se recomienda que el Usuario suministre junto con el Producto todos los elementos especificados en el "Equipamiento" del Producto en el Manual de instrucciones.

2. El cumplimiento de las indicaciones que contiene el Manual de instrucciones

por parte del Usuario.

3. La Garantía abarca únicamente el territorio de la República de Polonia y UE.

4. La garantía no cubre defectos del Producto que surjan en particular como

resultado de: a. Incumplimiento de las condiciones presentadas del Manual de instrucciones por parte del Usuario, en particular en el marco del uso correcto, mantenimiento y limpieza; b. Uso de los productos de limpieza por parte del Usuario o el mantenimiento incorrecto; c. Almacenamiento y el transporte incorrecto del Producto por parte del Usuario; d. Cambios no autorizados y / o alteraciones del Producto por parte del Usuario, que no fueron acordados con el Garante; e. Uso de los productos de limpieza por parte del Usuario o el mantenimiento incorrecto.

5. En relación con el Usuario que no es un consumidor en el sentido de la Ley

de 23 de abril de 1964. Código Civil, pierde la garantía el Producto, en el cual: - el número de serie, fechas y placas del fabricante fueron sacadas, cambiadas o dañadas por el Usuario; - Los precintos fueron dañados o poseen marcas de ser manipulados por el Usuario.

6. ¡Atención! Actividades vinculadas con el mantenimiento diario del Producto,

que surgen del Manual de instrucciones y el Usuario las realiza por su propia cuenta.

IV. Procedimiento de reclamo

1. En caso de comprobar el funcionamiento incorrecto del Producto, antes de

presentar el reclamo, hay que asegúrese de que todas las actividades especificadas en particular en el Manual del Usuario se hayan llevado a cabo correctamente.

2. Se recomienda presentar el reclamo de inmediato, preferiblemente dentro de

los 7 días a partir de la fecha de notar el defecto del Producto. En relación con el Usuario que no es un consumidor en el sentido de la Ley de 23 de abril de 1964. El Código Civil pierde los derechos resultantes de esta garantía en el caso de no presentar un reclamo dentro de los 7 días.

3. El reclamo se puede presentar, entre otros; en el momento de la compra del

Producto, en un servicio de garantía o por escrito a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków.

4. El usuario puede presentar un reclamo utilizando el formulario disponible en

el sitio web www.dedra.pl. („Formulario de reclamo de la garantía”).

5. Las direcciones de servicio para cada país están disponibles en la página

www.dedra.pl. En caso de ausencia del servicio de garantía en un país determinado, las reclamaciones de garantía deben enviarse a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków

6. Teniendo en cuenta la seguridad del Usuario, está prohibido utilizar el

Producto defectuoso.

7. Atención!: Usar un Producto defectuoso es peligroso parala salud y la vida

del Usuario. 8 Las obligaciones derivadas de la garantía se cumplirán dentro de los 14 días hábiles a partir de la fecha de entrega del Producto reclamado por el Usuario.

9. Antes de entregar el Producto defectuoso, se recomienda limpiarlo Se

recomienda proteger cuidadosamente el producto reclamado contra daños durante el tránsito (se recomienda entregar el Producto reclamado en el embalaje original)

10. El período de garantía se extiende por el tiempo durante el cual debido a un

defecto del Producto cubierto por la garantía, el Usuario no pudiera usarlo. La garantía no excluye, limita o suspende los derechos del Usuario que surgen de las disposiciones de la garantía por defectos en el artículo vendido. RO Cuprinsul
