MANUAL DE USUARIO DED7968 DEDRA

Manual de Instrucciones con la carta de garantía

Todos los derechos reservados. La presente documentación está protegida por el derecho de autor. Reproducción y difusión del Manual de Instrucciones parcial o total sin permiso de la empresa Dedra Exim prohibido Dedra Exim se reserva el derecho de realizar cambios técnicos de construcción y complementarios sin previo aviso.

2. Normas de seguridad detalladas

3. Descripción de la máquina

4. Uso previsto de la maquina

5. Restricciones del uso

7. Preparación para el trabajo

8. Conexión a la red

9. Puesta en marcha de la máquina

10. Uso de la máquina

11. Los servicios diarios

12. Partes y accesorios

13. Auto reparaciones

14. Complementación de la máquina, observaciones finales

15. Índice de las partes para el esquema de ensamble

16. Informaciones para los usuarios sobre la eliminación de

equipos eléctricos y electrónicos La Declaración de conformidad – en un documento separado Condiciones generales de seguridad - folleto adjunto al aparato ATENCION Durante el funcionamiento de la máquina se recomienda respetar las reglas básicas de la seguridad de trabajo con el fin de evitar incendios, electrocución o daños mecánicos. Antes de utilizar la máquina, lea el Manual de Instrucciones. Pedimos guardar el Manual de Instrucciones, Instrucciones de Seguridad de Trabajo y Declaración de Conformidad. Rigurosa adhesión a las indicaciones y recomendaciones que figuran en el Manual de Instrucciones influirán en la prolongación de la vida de su máquina. ATENCION Durante el trabajo se debe respetar rigurosamente las indicaciones presentadas en la Instrucción de la Seguridad de Trabajo Instrucción de Seguridad de Trabajo está adjunta a la máquina como un folleto aparte y hay que guardarla. En caso de transferir la máquina a otra persona, por favor entregarle también el Manual de Instrucciones, la Instrucción de Seguridad de Trabajo y la Declaración de Conformidad. Empresa Dedra Exim Sp. z o.o. no se hace responsable de los accidentes ocasionados por no respetar las indicaciones de seguridad de trabajo. Hay que leer atentamente todas las instrucciones de seguridad y instrucciones de uso. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y / o lesiones graves.Mantenga todas las instrucciones, las instrucciones de seguridad y la declaración de conformidad para las necesidades futuras.

2. NORMAS DE SEGURIDAD DETALLADAS

Cuando se realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o su propio cable de alimentación, hay que sujetar la herramienta eléctrica por las superficies de empuñadura aisladas. El contacto del accesorio de corte con un cable con corriente puede producir que la corriente circule por las partes metálicas de la herramienta eléctrica, lo que podría provocar una descarga eléctrica. Mantener las manos alejadas de las partes cortadas. No retirarlas debajo de la pieza de trabajo. En contacto con la hoja existe el peligro de lesionarse. Solo se deben usar hojas de sierra que no estén dañadas y que estén en buen estado técnico. Las hojas dobladas, desafiladas pueden romperse, además pueden afectar la línea de corte y también pueden provocar rebote. No hay que tocar la hoja de sierra o la pieza de trabajo inmediatamente después de terminar el trabajo. Estos elementos pueden estar muy calientes y, pueden producir quemaduras. Con la herramienta eléctrica no se puede cortar la tubería de agua. El corte de la tubería causa daños materiales o puede producir una descarga eléctrica. Para evitar cortar clavos, tornillos u otras piezas duras antes de empezar el trabajo hay que controlar detallamente la pieza de trabajo. No se puede cortar el material cuyas dimensiones (el grosor) sobrepasan las medidas indicadas en los datos técnicos. Asegúrese de que la hoja de sierra no esté tocando la pieza de trabajo antes de activar la herramienta. No dejar la herramienta en marcha. El cable de alimentación de la herramienta eléctrica siempre debe estar en el lado seguro y no debe exponerse al daño accidental con la herramienta eléctrica en marcha.20 Incluso si la máquina es usada de acuerdo con el Manual de Instrucciones, es imposible eliminar por completo un factor de riesgo relacionado con la construcción y el diseño de la máquina. En particular aparecen los siguientes riesgos: El toque de la punta filosa de la hoja de sierra El toque de la hoja de sierra caliente, que se calienta durante su uso. El quiebre de la hoja de sierra El rebote de la herramienta debido al acuñamiento de la hoja de sierra El rebote en parte o total de la pieza de trabajo

3. DESCRIPCIÓN DE LA HERRAMIENTA

1. Empuñadura de trabajo; 2. Botón de bloqueo de la zapata; 3 Base de

4. Hoja de sierra Interruptor; 6. Cable de alimentación; 7. Regulador de

4. APLICACIÓN DE LA HERRAMIENTA

La sierra de sable es una herramienta prevista para hacer cortes y calar en materiales, así como madera y materiales derivados, cerámica, metales y plásticos. Con la sierra se puede hacer cortes rectos y curvos. Los cortes se hacen con la ayuda del accesorio de trabajo - la hoja de sierra. Se admite el uso del aparato en trabajos de renovación y construcción, talleres de reparación, trabajos de bricolaje que, al mismo tiempo, cumplan las condiciones de uso y las condiciones de trabajo permitidas que figuran en el manual de instrucciones.

5. RESTRICCIONES DEL USO

Los cambios no autorizados en la construcción mecánica y eléctrica, todo tipo de modificaciones, los servicios que no están descritos en el Manual de Instrucciones serán tratados como ilegales y causarán la perdida inmediata de los Derechos de Garantía. El uso inapropiado o que no esté de acuerdo con el Manual de Instrucciones anulará inmediatamente los Derechos de Garantía e invalidará la Declaración de Conformidad. Las condiciones de trabajo admitidas Trabajo adicional: el ciclo de trabajo S2 15 minutos. Usar en los espacios cerrados con una ventilación eficiente.

Modelo DED7968 Tipo de máquina Sierra de sable Tensión de trabajo [V/Hz] 230V / ~50Hz Potencia nominal del motor [W] 710W Grado de protección IP20 Clase de protección:

Velocidad de rotación [rpm] 800-3000rpm Profundidad máx. de corte [mm] 115mm Emisiones de ruido:

El valor total de la vibración e incerteza K [m/s2] para >2,5 para las vigas de madera 6,92 / 1,5[m/s

Informaciones sobre el ruido y vibraciones. La emisión sonora fue estipulada de acuerdo con la EN 60745, los valores están presentados arriba en la tabla. ¡El ruido puede dañar el oído, durante el trabajo siempre hay que usar medios de protección auditiva! El valor de emisión de ruido declarado se midió de acuerdo con un método de prueba estándar y se puede usar para comparar un aparato con otro El nivel de emisión de ruido presentado anteriormente también se puede utilizar para evaluar previamente la exposición al ruido. El nivel de ruido durante el uso real de la electroherramienta puede diferir de los valores declarados dependiendo de la forma en que se utilizan las herramientas de trabajo, en particular del tipo de pieza de trabajo y de la necesidad de especificar medidas para proteger al operador. Para estimar con exactitud la exposición en condiciones reales de uso, hay que tener en cuenta todas las partes del ciclo operativo, incluidos los períodos en que el aparato esté apagado o cuando esté encendido, pero no se esté utilizando. El valor total de las vibraciones a

e incertidumbre de medición de acuerdo con la norma EN 60745-2-11, está presentado en la tabla de arriba.

7. PREPARACIÓN PARA EL TRABAJO

Todo los trabajos se deben realizar con la clavija sacada del tomacorriente. Para preparar el aparto al trabajo hay que: Asegurarse que el interruptor esté en posición de apagado. Inspeccionar la pieza a cortar si no hay elementos extraños (clavos, tornillos, etc.). Controlar la estabilidad de la pieza de trabajo y, si es necesario, asegurarla. Montaje de la hoja de sierra (fig. C) La hoja de sierra montada debe debería tener un agarre de ½ ", la longitud mayor que el elemento cortado y, prevista para el material procesado. Montar la hoja de sierra usando los guantes de protección. Para montar la hoja de sierra hay que girar el mango de trabajo (fig. B.1) de la hoja de 90° en sentido antihorario. Introducir la punta de la hoja de sierra en el asentamiento y liberar el mango. Después del montaje verificar que la hoja de la sierra esté bien sujeta y que no haya unas holguras evidentes al intentar moverla. Está prohibido trabajar con la hoja de sierra inestable. Ajuste de la zapata El ajuste de la zapata debe hacerse cuando se usa una hoja de sierra con una longitud mayor de 150 mm. Para cambiar la posición de la zapata hay que presionar el botón de bloqueo (fig. B.2) a la posición de desbloqueo y, luego presionar o sacar la zapata a la distancia deseada. Después del ajuste presionar el botón de bloqueo a la posición de bloqueo y asegurarse que la zapata esté bien ajustada.

8. . CONEXIÓN A LA RED

Antes de conectar la máquina a una fuente de alimentación, asegúrese de que la tensión de alimentación corresponde al valor indicado en la placa del fabricanteLa instalación de alimentación de la máquina debería estar hecha en conformidad con los requisitos esenciales relativos a instalaciones eléctricas y de cumplir con las exigencias de seguridad del usuario. Los parámetros de la sección transversal mínima del cable de alimentación y el valor mínimo del fusible, dependiendo de la unidad de potencia se dan en la siguiente tabla. La instalación debe ser realizada por un electricista autorizado. En caso de utilizar un cable alargador debe tenerse en cuenta que la sección del hilo no sea menor que la requerida (ver tabla). El cable eléctrico extender de manera que no esté expuesto al riesgo del corte durante el trabajo. No usar los alargadores dañados.Controlar periódicamente el estado técnico del cable de alimentación. No tirar del cable de alimentación. Potencia de la máquina [W] Sección transversal mínima [mm2] Valor mínimo del fusible tipo C [A] <700 0,75

9. PUESTA EN MARCHA DE LA HERRAMIENTA

Para poner en marcha la herramienta hay que presionar y sostener el interruptor (fig. B.6). La herramienta tiene el bloqueo del interruptor (fig. B.8), que permite trabajar en forma continua sin necesidad de tener apretado el interruptor. Para activar el bloqueo hay que mantener presionado el botón del interruptor y luego presionar el botón del bloqueo. Para apagar la herramienta hay que liberar el botón del interruptor o cuando está bloqueado presionar brevemente el botón de bloqueo y, luego liberarlo.

10. USO DE LA MÁQUINA

Ajuste del número de carreras (fig. D) La sierra de sable DED7968 tiene una perilla de ajuste de la rotación del motor, que se transforma en el número de carreras de la hoja de sierra. El ajuste del número de carreras depende del material procesado y de las condiciones de trabajo. Se recomienda elegir una cantidad menor de carreras en el comienzo de trabajo, en los elementos de plástico y aluminio. El número de carreras hay que escogerlo de modo experimental. Carreras sugeridas para distintos materiales (fig. D):

1. Acero, 2. Plástico, 3. Aluminio; 4. Acero blando; 5. Hormigón liviano; MAX.

Madera. Trabajo con la sierra Cada vez antes de comenzar el trabajo hay que asegurarse de que la hoja de sierra sea más larga que el elemento a cortar. Existe el peligro de rebote. En caso del bloqueo de la hoja de sierra en el material procesado se recomienda apagar inmediatamente la herramienta y sacar la hoja del material. Corte de agujeros Para comenzar a hacer un agujero primero hay que perforar el material con la ayuda del taladro haciendo el orificio de un diámetro mayor que el ancho de la hoja de sierra, luego insertar la hoja de sierra en el orificio preparado y comenzar a cortar a lo largo de la trayectoria designada. Corte de inmersión El corte de inmersión se puede hacer únicamente en los materiales blandos (madera, placas de yeso). Para los cortes de inmersión hay que usar las hojas de sierra cortas. Asegurarse siempre que se encuentra debajo del material cortado (cables eléctricos, tubería de agua, tubería de gas). Está prohibido hacer corte de inmersión en los elementos metálicos. Para comenzar un corte de inmersión, se recomienda establecer la rotación al valor más alto. Para facilitar «la mordida» inicial de la hoja de sierra en el material, se recomienda perforar un orificio de guía, y luego comenzar a cortar con una hoja de sierra colocada en este orificio. Apoyar el borde delantero de la zapata sobre el material procesado y luego encender la sierra. Presionando la herramienta eléctrica sumergiendo lentamente la hoja de sierra en el material hasta que la zapata se nivele con el material. Continuar el corte a lo largo de la línea designada. Corte de metales Está prohibido hacer corte de profundidad en los elementos metálicos Al cortar metal hay que tener en cuenta elegir la hoja de sierra correcta, así como garantizar una refrigeración y lubricación adecuadas del material cortado y de la hoja de sierra.

11. LOS SERVICIOS DIARIOS

Todos los mantenimientos, así como el cambio del accesorio, ajuste de la zapata, hay que realizarlos con la clavija retirada del tomacorriente. Cambio de escobillas Para reemplazar las escobillas hay que desatornillar los 6 tornillos en la empuñadura de la sierra y luego retirar la parte superior de la carcasa de la empuñadura. Sacar con cuidado la parte principal de la sierra desde la parte inferior de la empuñadura para facilitar el acceso a las escobillas. Con la ayuda del destornillador plano (no incluido), levantar suavemente las placas que bloquean las escobillas. El resorte de la escobilla debe libremente empujar la chapita superior, permitiendo que se retiren las escobillas usadas. Luego, insertar cepillos nuevos en la ranura del portaescobillas, doblando las placas de bloqueo para engancharlas en ambos lados. Colocar la parte superior e inferior de la empuñadura y unirlas con los 6 tornillos. Almacenamiento y conservación21 Después del trabajo, se recomienda soplar el dispositivo con aire comprimido y limpiar la carcasa con un paño húmedo. Antes de comenzar el almacenamiento hay que limpiar la sierra y desmontar la hoja de la sierra. Mantener la herramienta eléctrica en un lugar seco y limpio, preferiblemente en la caja original. Se recomiendan temperaturas de almacenamiento de 5-20°C, lejos de materiales inflamables. El lugar de almacenamiento debe ser inaccesible para los niños. Almacenar la máquina fuera del alcance de los niños, dentro de lo posible en el embalaje original. Transportes Transportar la sierra en el embalaje original, prestando atención que no se dañe la herramienta eléctrica y, que no entren al interior los cuerpos extraños.

12. PARTES Y ACCESORIOS

Las partes y accesorios antes mencionadas no constituyen el equipamiento de la herramienta, es posible comprarlas DED79681 – hoja para madera DED79682 – hoja para metal y plástico

13. AUTO REPARACIONES

Atención: antes de ponerse a reparar la avería desconecte la máquina de la fuente de alimentación y asegúrese que no está funcionando. Problema Causa Solución La máquina no funciona El cable de alimentación está mal conectado o dañado Empujar más al fondo el enchufe en la toma de corriente, controlar el cable de alimentación. En caso de comprobar el daño del cable de alimentación hay que llevarlo al servicio para que lo cambien por uno en buen estado. En la toma de corriente no hay tensión Verifique la tensión en el enchufe. Verifique si está en buen estado el fusible. El interruptor dañado Reemplazar las escobillas por unas nuevas – entregue el artículo al servicio de soporte y mantenimiento. Pérdida de potencia del motor, gira con dificultades Están desgastadas las escobillas. Sustituya por unas nuevas – entregue el artículo al servicio de soporte y mantenimiento. Olor a aislamiento quemado El motor requiere reparación – entregue el artículo al servicio de soporte y mantenimiento. El motor se recalienta Los orificios de ventilación están tapados Limpie a chorro de aire comprimido. El rendimiento es muy bajo Punta operacional desgastada Sustituya la punta operacional por una nueva.

14. EQUIPAMIENTO DE LA HERRAMIENTA. CONSIDERACIONES

FINALES El embalaje debe contener: - Sierra de sable - 1 unid. - Hoja de sierra - 2 unid. - Escobilla de electrográfito - 2 unid. - Manual de instrucciones con documentación Observaciones finales Cuando se realice el pedido de repuestos por favor mencionar el Número de Serie del aparato que se encuentra en la placa de fabricación. Por favor, describir la pieza defectuosa, indicando además la fecha aproximada de compra. Durante el periodo de garantía las reparaciones se hacen en base de las condiciones descritas en la Carta de Garantía. La pieza de reclamo, por favor entregarla al servicio en el lugar donde se la compro (el vendedor está obligado a recibir la pieza de reclamo), o enviarla al Servicio Central DEDRA - EXIM. Pedimos adjuntar la Carta de Garantía emitida por el Importador. Sin este documento el arreglo será tratado como el servicio fuera de garantía. Después del periodo de garantía los arreglos se realizan en el Servicio Central. El producto dañado hay que enviarlo al Servicio (el costo de envío cubre el usuario).

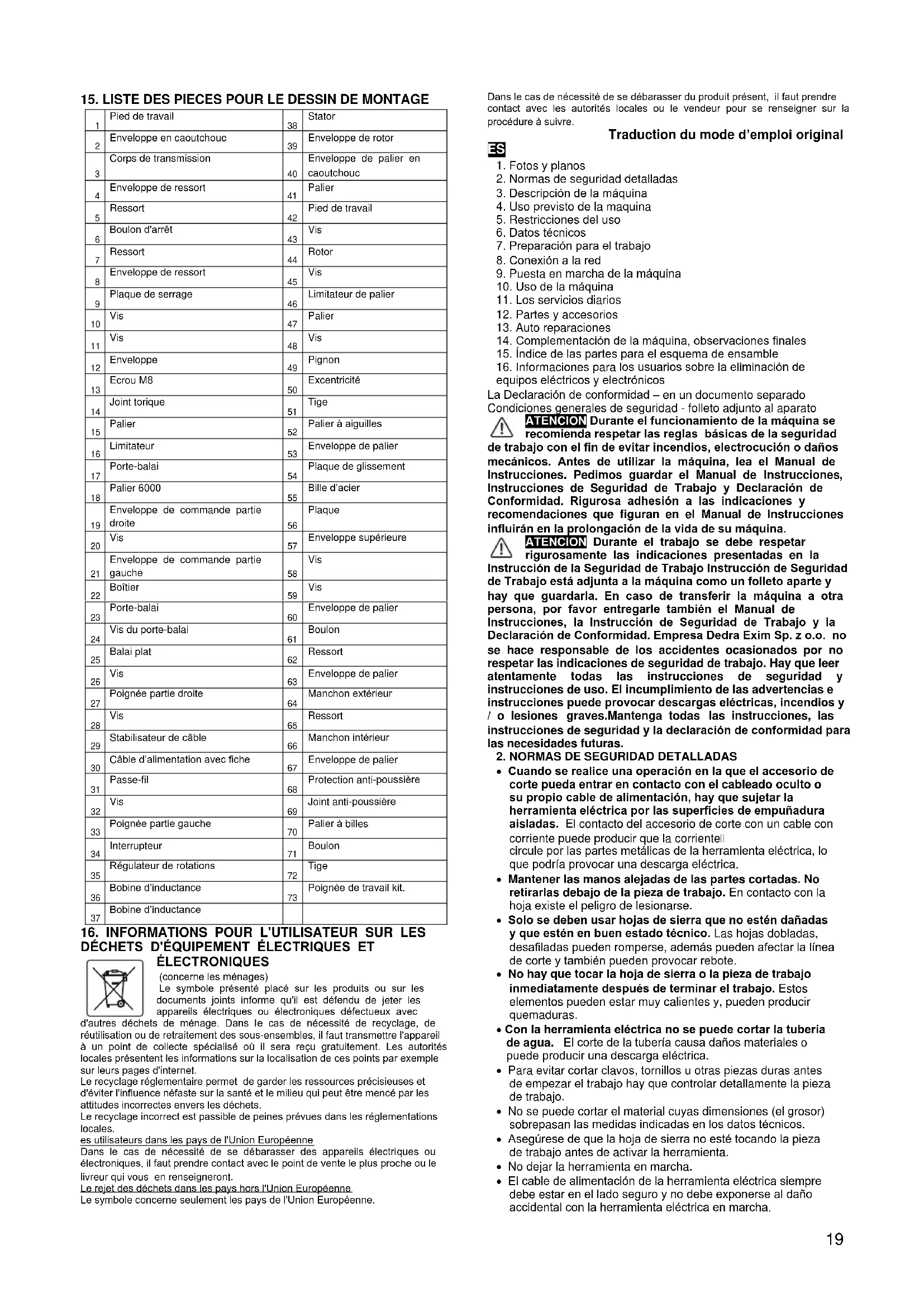

Cubierta de goma del rodamiento

Perno de protección.

Rodamiento de agujas

Cubierta del cojinete

Cubierta del mando la parte derecha

Cubierta del mando la parte izquierda

Empuñadura - el lado derecho

Estabilizador del cable

Cable de alimentación con la clavija

Cubierta del cojinete

Terminación flexible del cable

Empuñadura - el lado izquierdo

Rodamientos de bolas

Regulador de rotación

Empuñadura de trabajo set.

16. INFORMACIÓN PARA LOS USUARIOS SOBRE LA

RETIRADA DE EQUIPOS ELÉCTRICOS Y

ELECTRÓNICOS (referente a los hogares) El símbolo presentado en los productos o en la documentación adjuntada a ellos informa que los equipos eléctricos o electrónicos sin funcionar no se pueden tirar junto con otros residuos. El procedimiento adecuado en caso de que sea necesario neutralizarlos, usar nuevamente o recuperar sus subconjuntos, consiste en entregar el equipo a un punto de recogida especializado, donde será recogido gratuitamente. Las autoridades locales prestan información sobre la localización de los puntos de recogida de los equipos desgastados, p.ej. en sus páginas web.. Un desecho adecuado del equipo permite mantener los recursos valiosos y evitar un impacto negativo en la salud y el medio ambiente, que puede correr peligro por un tratamiento inadecuado de los residuos. Un desecho incorrecto de los residuos está sujeto a penalizaciones previstas por las correspondientes disposiciones locales. Usuarios de los países de la Unión Europea En caso de que sea necesario desechar los equipos eléctricos o electrónicos, rogamos contacten con el punto de venta más cercano o con el proveedor que les prestará más información. Desecho de equipos en los países fuera de la Unión Europea Tal símbolo concierne sólo a los países de la Unión Europea. En caso de que sea necesario desechar el presente producto, rogamos contacten con las autoridades locales o con el vendedor para obtener información sobre el procedimiento adecuado. Traducción del manual de instrucciones original

Hoja de garantía para Sierra de sable Nº. De catálogo: DED7968 Número de serie: ..................................................... (en lo sucesivo, denominado Producto) Fecha de compra: …………………………………. Sello del vendedor: ………………….. Fecha y firma del vendedor: ................................................ Declaración del Usuario: Confirmo, que he sido instruido sobre las condiciones de garantía y las consecuencias por no cumplir las indicaciones que contiene este manual y la hoja de garantía. Las condiciones de esta garantía son conocidas por mí, y las confirmo con mi propia firma:

Fecha y lugar firma del Usuario I.Responsabilidad por el Producto:

2. En las condiciones determinados en la presente Hoja de Garantía

se otorga la garantía al Producto procedente de la distribución del garante.

3. La responsabilidad de la garantía cubre solo los defectos causados

por causas inherentes al producto en el momento de su entrega al usuario.

4. Con esta garantía el Usuario obtiene el derecho a la reparación

gratuita del Producto, si el defecto fue revelado durante el período de garantía. El modo de reparación del Producto (el método de ejecución de la reparación) depende de la decisión del Garante. En caso de comprobar, por el Garante, que no hay posibilidad de realizar la reparación, El Garante se reserva el derecho de reemplazar el artículo defectuoso o el Producto completo sin defectos, reducir el precio del Producto o rescindir del contrato.

5. En relación con el Usuario que no es un consumidor en el sentido

de la Ley de 23 de abril de 1964. El Código Civil, de la responsabilidad del Garante por los daños resultantes de esta garantía y / o en relación con su celebración y rendimiento, independientemente del título legal, se limita al valor máximo del Producto defectuoso. II.Periodo de garantía:35 Elementos que abarca la garantía. Duración de la protección de la garantía Sierra de sable 24 meses, contando desde la fecha de compra que aparece en la presente Hoja de garantía Escobilla de electrográfito, hojas de sierra, zapata Elementos que no están cubiertos por la garantía. III.Condiciones para el uso de la garantía:

1. Presentación por parte del Usuario de la Hoja de Garantía

completada del Producto y comprobación por parte del Usuario de las circunstancias de la compra del Producto, por ejemplo presentando un recibo, factura, etc. para realizar una reclamación de manera eficiente, se recomienda que el Usuario suministre junto con el Producto todos los elementos especificados en el "Equipamiento" del Producto en el Manual de instrucciones.

2. El cumplimiento de las indicaciones que contiene el Manual de

instrucciones por parte del Usuario.

3. La Garantía abarca únicamente el territorio de la República de

Polonia y UE. IV.La garantía no cubre defectos del Producto que surjan en particular como resultado de:

1. Incumplimiento de las condiciones presentadas del Manual de

instrucciones por parte del Usuario, en particular en el marco del uso correcto, mantenimiento y limpieza;

2. Uso de los productos de limpieza por parte del Usuario o el

mantenimiento incorrecto;

3. Almacenamiento y el transporte incorrecto del Producto por parte

4. Cambios no autorizados y / o alteraciones del Producto por parte

del Usuario, que no fueron acordados con el Garante;

5. Uso de los productos de limpieza por parte del Usuario o el

mantenimiento incorrecto; En relación con el Usuario que no es un consumidor en el sentido de la Ley de 23 de abril de 1964. Código Civil, pierde la garantía el Producto, en el cual:

1. el número de serie, fechas y placas del fabricante fueron sacadas,

cambiadas o dañadas por el Usuario;

2. Los precintos fueron dañados o poseen marcas de ser manipulados

por el Usuario. ¡Atención! Actividades vinculadas con el mantenimiento diario del Producto, que surgen del Manual de instrucciones y el Usuario las realiza por su propia cuenta. V.Procedimiento de reclamo:

1. En caso de comprobar el funcionamiento incorrecto del Producto,

antes de presentar el reclamo, hay que asegúrese de que todas las actividades especificadas en particular en el Manual del Usuario se hayan llevado a cabo correctamente.

2. Se recomienda presentar el reclamo de inmediato, preferiblemente

dentro de los 7 días a partir de la fecha de notar el defecto del Producto. En relación con el Usuario que no es un consumidor en el sentido de la Ley de 23 de abril de 1964. El Código Civil pierde los derechos resultantes de esta garantía en el caso de no presentar un reclamo dentro de los 7 días.

3. El reclamo se puede presentar, entre otros; en el momento de la

compra del Producto, en un servicio de garantía o por escrito a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków. El usuario puede presentar un reclamo utilizando el formulario disponible en el sitio web www.dedra.pl. („Formulario de reclamo de la garantía”). Las direcciones de servicio para cada país están disponibles en la página www.dedra.pl. En caso de ausencia del servicio de garantía en un país determinado, las reclamaciones de garantía deben enviarse a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków

4. Teniendo en cuenta la seguridad del Usuario, está prohibido utilizar

el Producto defectuoso. ¡Atención!: Usar un Producto defectuoso es peligroso para la salud y la vida del Usuario.

5. Las obligaciones derivadas de la garantía se cumplirán dentro de

los 14 días hábiles a partir de la fecha de entrega del Producto reclamado por el Usuario.

6. Antes de entregar el Producto defectuoso, se recomienda limpiarlo

Se recomienda proteger cuidadosamente el producto reclamado contra daños durante el tránsito (se recomienda entregar el Producto reclamado en el embalaje original)

7. El período de garantía se extiende por el tiempo durante el cual

debido a un defecto del Producto cubierto por la garantía, el Usuario no pudiera usarlo.

8. La garantía no excluye, limita o suspende los derechos del Usuario

que surgen de las disposiciones de la garantía por defectos en el artículo vendido.
