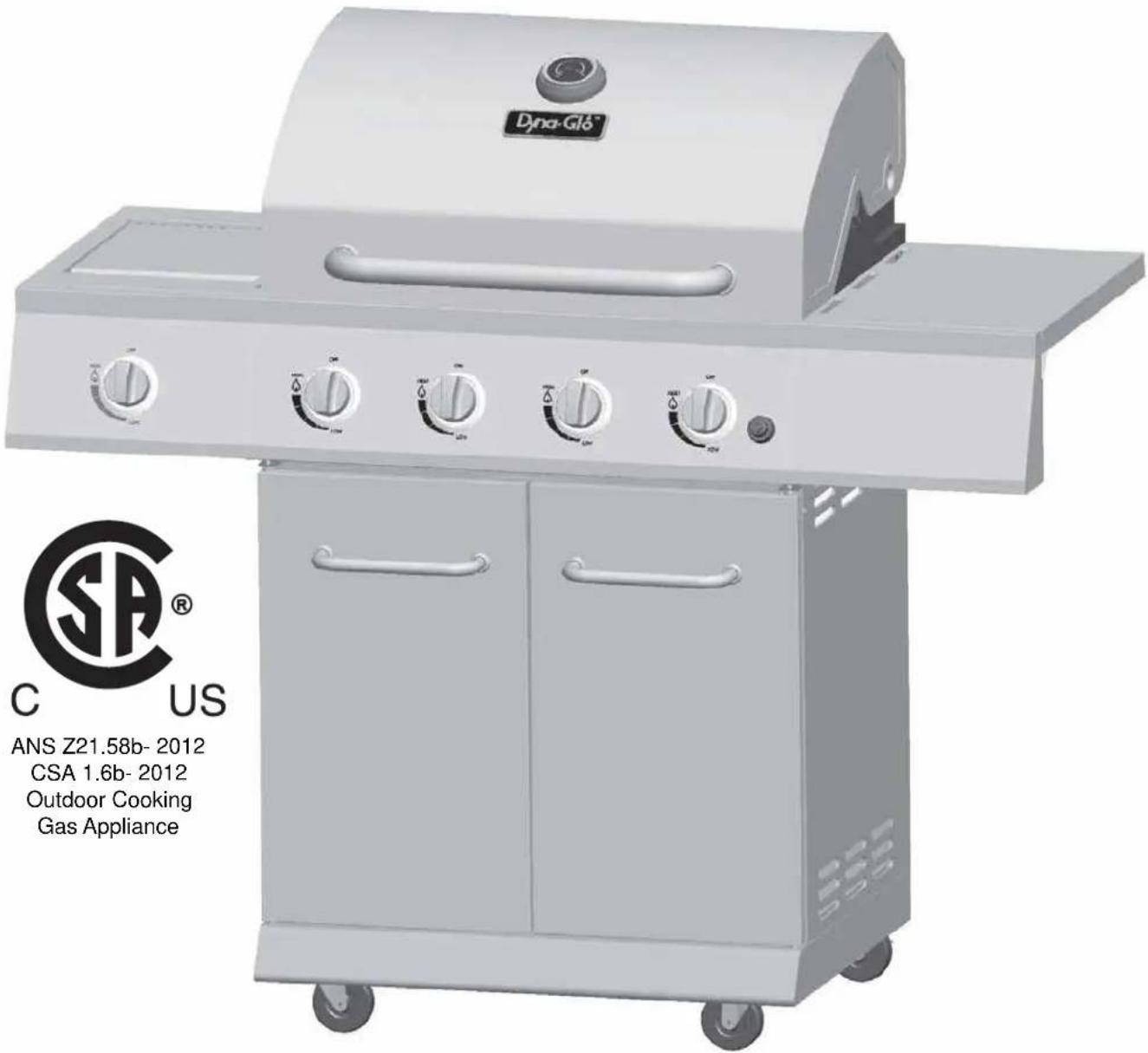

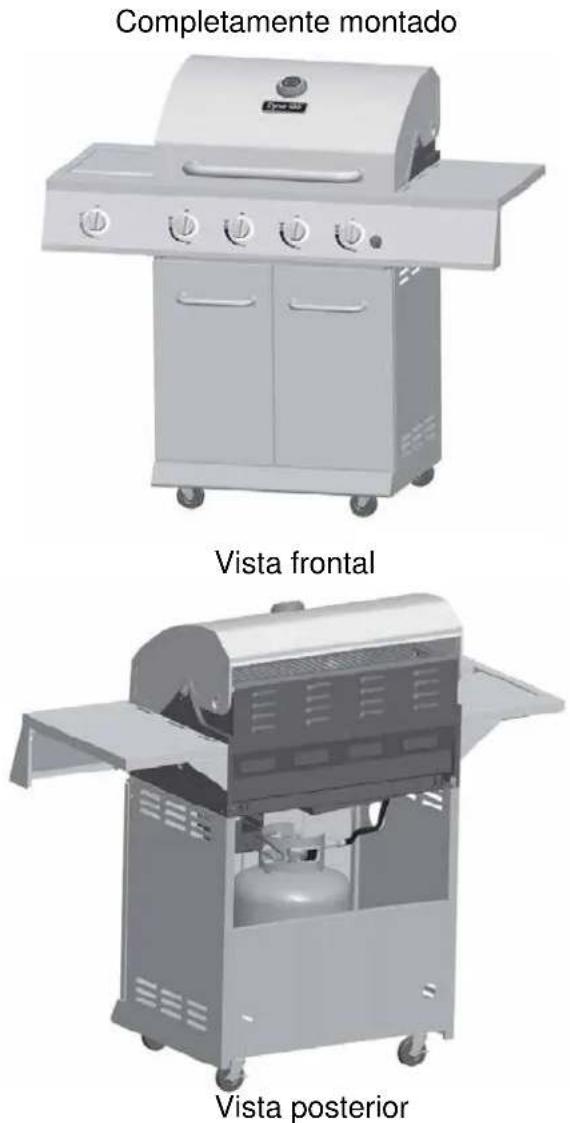

MANUAL DE USUARIO DGE486SSPD Dyna-Glo

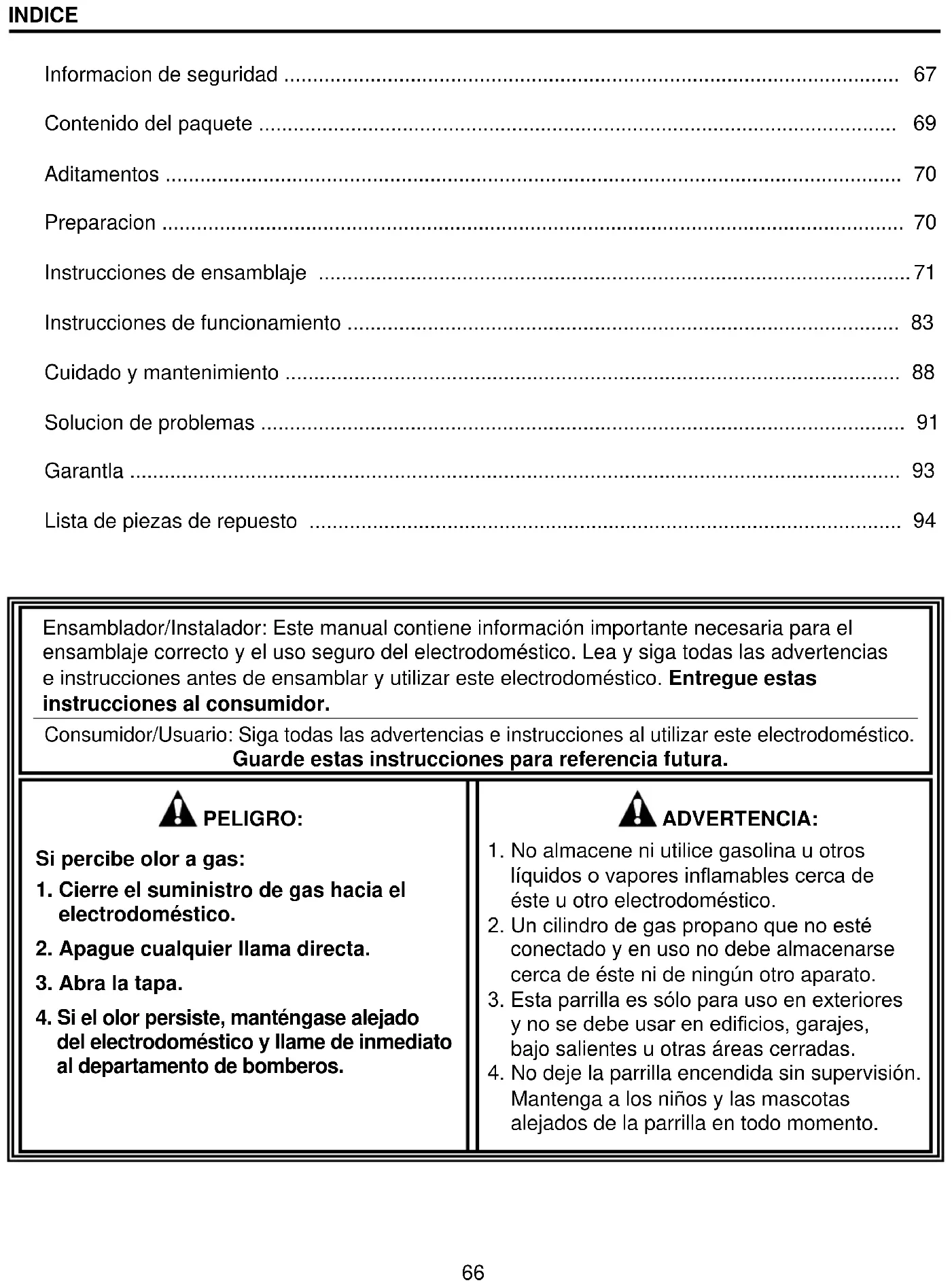

Ensamblador/Instalador: Este manual contiene información importante necesaria para el ensamblaje correcto y el uso seguro del electrodoméstico. Lea y siga todas las advertencias e instrucciones antes de ensamblar y utilizar este electrodoméstico. Entregue estas instrucciones al consumidor. Consumidor/Usuario: Siga todas las advertencias e instrucciones al utilizar este electrodoméstico. Guarde estas instrucciones para referencia futura. Si percibe olor a gas:

1. Cierre el suministro de gas hacia el

2. Apague cualquier llama directa.

4. Si el olor persiste, manténgase alejado

del electrodoméstico y llame de inmediato al departamento de bomberos.

1. No almacene ni utilice gasolina u otros

líquidos o vapores inamables cerca de éste u otro electrodoméstico.

2. Un cilindro de gas propano que no esté

conectado y en uso no debe almacenarse cerca de éste ni de ningún otro aparato.

3. Esta parrilla es sólo para uso en exteriores

y no se debe usar en edicios, garajes, bajo salientes u otras áreas cerradas.

4. No deje la parrilla encendida sin supervisión.

Mantenga a los niños y las mascotas alejados de la parrilla en todo momento.67

• No utilice la unidad en un entorno explosivo. No debe haber materiales combustibles, gasolina ni otros vapores 0 Iiquidos inamables cerca de la parrilla.

• No utilice carbón o líquido para encendedor en la parrilla.

• No use gasolina, queroseno o alcohol para encender la parrilla.

• El cilindro de suministro de gas PL que se utilice con este electrodoméstico debe estar: (a) Fabricado y marcado según las Specications for LP-Gas Cylinders of the U.S. Department of Transportation (D.O.T.) or the National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for Transportation of Dangerous Goods; and Commission, según corresponda, y (b) Equipado con un dispositivo de prevención de sobrellenado homologado. (c) Equipado con un dispositivo de conexión para el cilindro compatible con el conector para electrodomésticos para cocinar en exteriores. Esta parrilla no está diseñada para usarse o instalarse en vehículos recreativos y/o botes.

• Nunca guarde un contenedor lleno en un auto a altas temperaturas o en el portaequipajes del auto. El calor hace aumentar la presión del gas, lo que puede abrir la válvula de alivio y permitir que escape el gas.

• Siempre abra la tapa de la parrilla lentamente y con cuidado, ya que el calor y el vapor atrapados dentro de la parrilla pueden causarle quemaduras graves. inFOrMaCiOn de seGuridad Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con el producto, lIame al Servicio al Cliente al: 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes. Los combustibles que se usan en electrodomesticos de combusti6n a gas 0 petr61eo y los produc- tos de la incineraci6n de dichos combustibles contienen sustancias quimicas reconocidas por el estado de California como causantes de cancer, defectos congenitos u otros danos en el aparato reproductivo. Este producto contiene sustancias quimicas, incluido plomo y compuestos de plomo, reconocidas por el estado de California como causantes de cancer, defectos congenitos u otros danos en el aparato reproductivo. Lavese las manos despues de manipularlo. PrOPuesta 65 de CaLiFOrnia68

• No coloque la parrilla debajo de construcciones o cobertizos inamables. Debe haber un espacio de separación mínimo de 91,44 cm (36”) desde los lados y la parte posterior de la unidad hasta construcciones de material combustible. NOTA: La instalación debe cumplir con loscódigos locales o, en su defecto, con el National Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane In- stallation Code, CSA B149.1, o Propane Storage and Handling Code, B149.2. adVertenCia

• NO almacene ni utilice gasolina ni otros vapores o líquidos inamables dentro de 8 metros (25 pies) de distancia de éste ni de ningún otro electrodoméstico.

• Cualquier tanque de gas propano líquido que no esté conectado y en uso debe almacenarse a una distancia mínima de 3 metros de éste o cualquier otro electrodoméstico.

• Esta parrilla debe utilizarse sólo con gas propano (no se incluye el cilindro de gas propano).

• No intente conectar esta parrilla al sistema de gas propano autocontenido de un bote, remolque para camping, casa rodante o casa.

• No intente mover la parrilla mientras está encendida o caliente. Las ruedas deben estar con seguro cuando la parrilla no se esté moviendo.

• No use la parrilla a menos que esté completamente ensamblada y todas las piezas estén ajustadas y apretadas con rmeza.

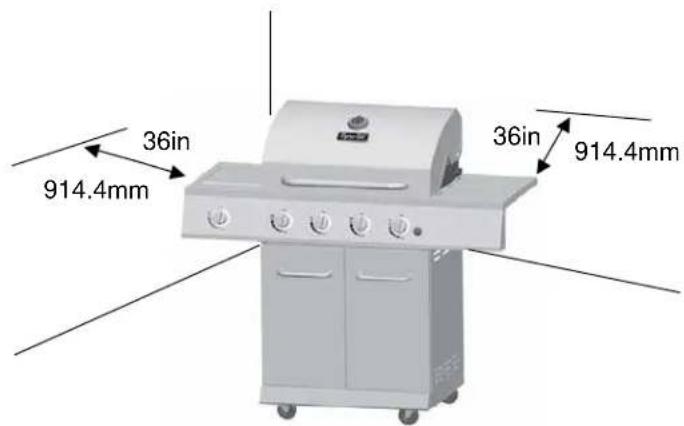

• Mantenga todos los artículos y las supercies combustibles a una distancia mínima de 91,44 cm (36”) de la parrilla en todo momento.

• No toque las piezas metálicas de la parrilla hasta que se hayan enfriado completamente (espere unos 45 minutos) para evitar quemaduras, a menos que utilice artículos de protección (almohadillas, guantes, manoplas para horno, etc...).

• No altere la parrilla de ninguna manera.

• Limpie e inspeccione la manguera antes de cada uso. Si hay evidencia de abrasión, desgaste, cortes o fugas, se debe reemplazar la manguera antes de operar el electrodoméstico. La manguera de reemplazo debe ser la especicada por el fabricante, que se menciona en la lista de piezas de repuesto de este manual.

• Coloque las mangueras de gas lo más lejos posible de supercies calientes y de donde pueda caer grasa caliente.

• Mantenga limpios el compartimiento de la válvula, los quemadores y los pasajes de circulación de aire de la parrilla. Inspeccione la parrilla antes de cada uso. No obstruya el ujo de gas o del aire de ventilación.

• El consumo de alcohol, medicamentos recetados o medicamentos sin receta puede disminuir la capacidad del usuario para armar o utilizar la parrilla de manera segura.

• No deje la parrilla encendida sin supervisión. Mantenga a los niños y las mascotas alejados de la parrilla en todo momento.

• No coloque la parrilla sobre ningún tipo supercie de mesa. La parrilla se debe colocar sobre una supercie plana y nivelada.

• No use la parrilla si hay viento fuerte. PreCauCiÓn69 COntenidO deL PaQuete

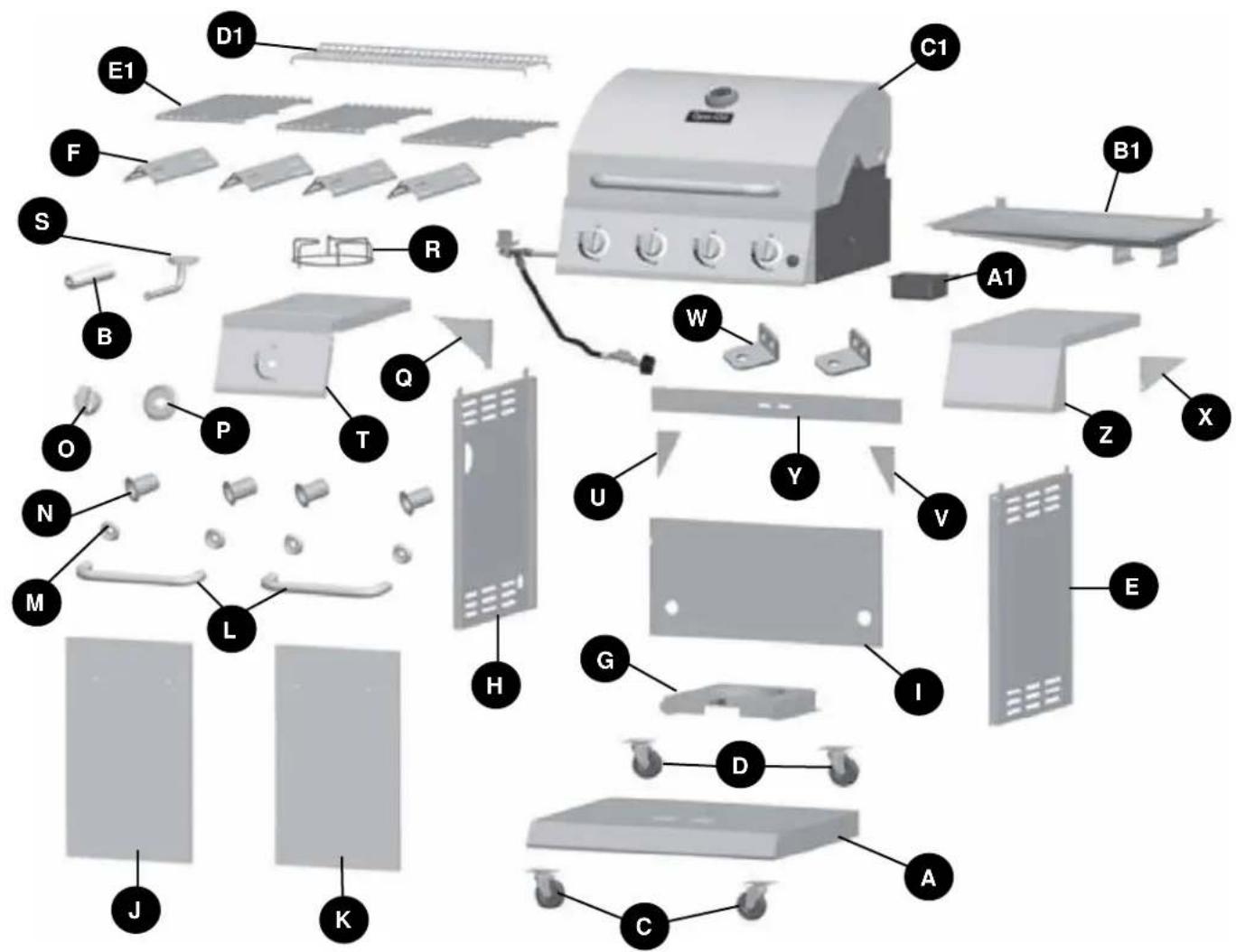

Pieza desCriPCiÓn Cant. A Repisa inferior 1 B Pila AA (1,5v) 1 C Rueda Giratoria sin Bloqueo 2 D Rueda Giratoria con Bloqueo 2 E Panel Lateral Derecho del Carrito 1 F Rejilla para Calentar 4 G Repisa del Tanque 1 H Carrito Panel Lateral Izquierdo 1 I Panel trasero del carro 1 J Asamblea de la puerta izquierda 1 K Conjunto de la puerta derecha 1 L Manija de la Puerta 2 M Bisel de la Manija de la Puerta 4 N Unión de la Manija de la Puerta 4 O Perilla control del quemador lateral 1

Soporte de la Mesa Fogón lado Izquierdo

Parrilla de Cocción del Fogón Lateral

S Quemador lateral de montaje 1 T Lateral Izquierdo mesa de montaje 1

Soporte izquierdo - Brace Puerta

W Soporte para el Pin de la Puerta 2 X Soporte la Mesa del Lado Derecho 1

Ensamble de Mesa del Lado Derecho

A1 Taza de la Grasa 1 B1 Bandeja para la Grasa 1 C1 Cuerpo de la Parrilla 1 D1 Rejilla para Calentar 1 E1 Parrilla de Cocción 370 ADITAMENTOS (se muestran en tamano real) BBAA AA

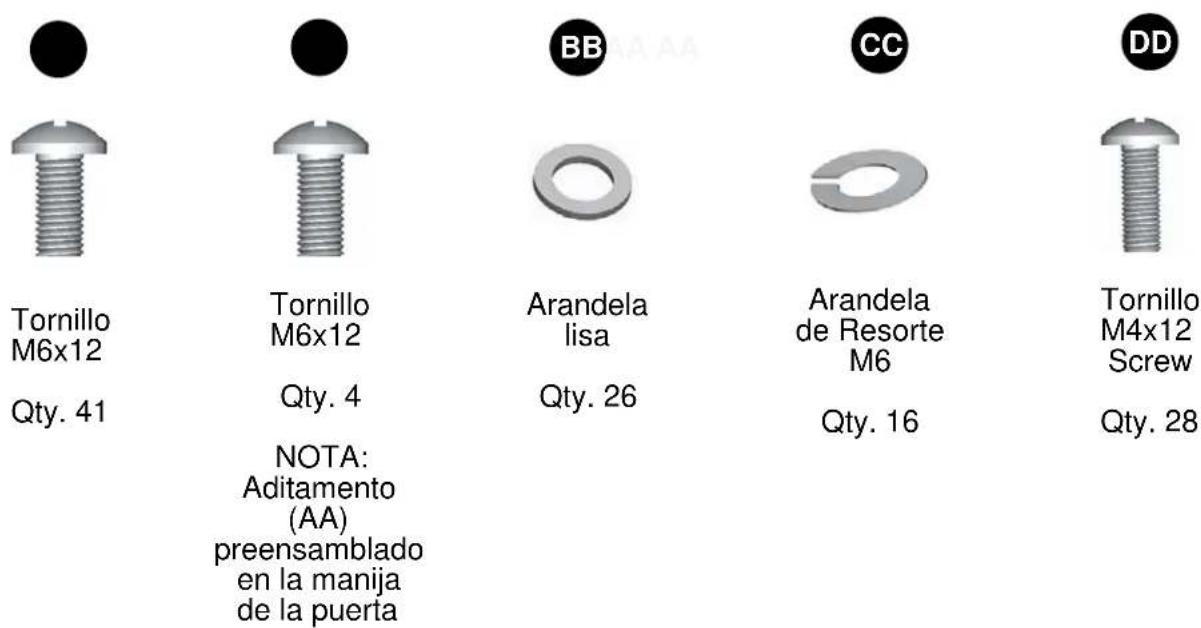

Qty. 16 Tornillo M4x12 Screw Qty. 28 PREPARACION Antes de comenzar a ensamblar el praducto, asegurese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete de la pagina anterior y los aditamentos que aparecen arriba. No intente ensamblar el praducto si falta alguna pieza o si estas estan danadas. P6ngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto. Tiempo estimado de ensamblaje: 50 minutos con 2 personas. Herramientas necesarias para el ensamblaje y la prueba de fugas (no se incluyen): Destornillador Phillips, botella con atomizador ESTA UNlOAD ES PESADA. SE NECESITAN DOS PERSONAS PARA UN ENSAMBLAJE SEGURO. Se requieren dos personas para un ensamblaje segura. Algunas partes pueden presentar bordes losos. Utilice guantes de pratecci6n si es necesario. Lea y siga todas las indicaciones de seguridad, advertencias, instrucciones de ensamblaje, usa y cuidado antes de ensamblar y usar. PRECAUCION71 instruCCiOnes de ensaMBLaJe

1. Acople las ruedas, incluyendo las 2 de

dirección (B), una rueda giratoria sin bloqueo (C), una rueda giratoria con bloqueo (D), a la repisa inferior (A) mediante 4 tornillos M6 (AA), arandelas planas (BB) y arandelas de resorte (CC) como se muestra en el diagrama inferior. Aditamentos utilizados

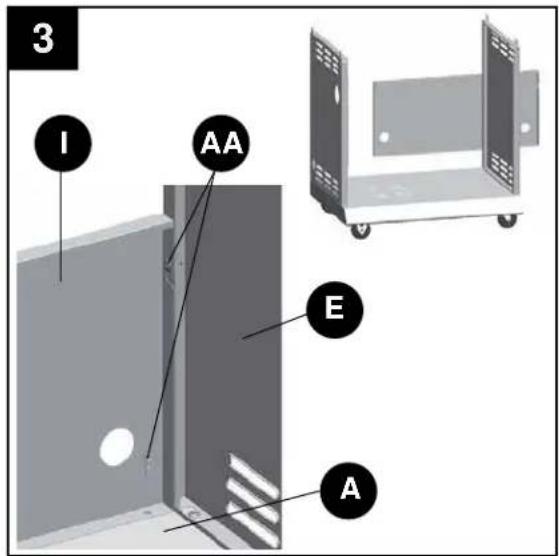

2. Inserte 4 tornillos (AA) dentro de los huecos

en la repisa inferior (A), dejando una separación de 4-6mm desde la cabeza del tornillo a la repisa inferior (A). Acople el panel del lado izquierdo del carrito (H) colocando el hueco tipo llave del panel sobre las cabezas de los tornillos (AA) del lado izquierdo de la repisa inferior (A); deslice el panel del lado izquierdo del carrito (H) de tal forma que la cabeza del tornillo esté sobre la parte más pequeña del hueco tipo llave. Enrosque el tornillo (AA) y apriételo pero no completamente por ahora. Repita lo mismo con el panel del lado derecho del carrito (E). Aditamentos utilizados

posteriores de los paneles de los lados izquierdo y derecho del carrito (H&E), dejando 4-6mm de separación desde la cabeza del tornillo a los paneles laterales (H&E). Acople el panel posterior del carrito (I) deslizando los huecos tipo llave en el panel posterior del carrito sobre los tornillos insertados y luego empuje con fuerza. Asegure el panel posterior del carrito (I) a la repisa inferior (A) utilizando 3 tornillos (AA). Apriete los 2 tornillos de los paneles laterales (H&E). Aditamentos utilizados

4. Alinie la abrazadera de la puerta frontal

superior (Y) a los huecos 1 en el panel del lado izquierdo del carrito (H). Asegure la abrazadera de la puerta frontal superior a 2 usando 2 tornillos (AA). Repita el proceso ase gurando la abrazadera de la puerta frontal superior (Y) al panel del lado derecho del carrito (E). Aditamentos utilizados

5. Inserte 2 tornillos (DD) en el borde izquierdo de

la abrazadera de la puerta frontal superior (Y) pero no los apriete. Deje 4-6mm de separación desde la cabeza del tornillo a la parte inferior de la abrazadera de la puerta frontal superior (Y). Acople el soporte izquierdo de la abrazadera de la puerta frontal superior (U) a los tornillos insertados. Asegúrelo con 2 tornillos adicionales (DD) y apriete los 4 tornillos (DD). Repita lo mismo con el soporte derecho de la abrazadera de la puerta frontal superior (V). Aditamentos utilizados

6. Retire los 2 tornillos previamente acoplados

(AA) y la unión (N) de la manija de la puerta (L). Inserte las 2 uniones de la puerta (N) dentro de los huecos localizados en la parte posterior del ensamble de la puerta (J). Inserte 2 tornillos (AA) dentro de la unión de la manija de la puerta (N), a través de los biseles de la manija de la puerta (M) y de los huecos roscados en las manijas de la puerta (L). Apriete los tornillos como se muestra en la gura inferior. Repita lo mismo con el ensamble de la puerta derecha (K). Aditamentos utilizados

8. Coloque con mucho cuidado la repisa del

tanque (G) sobre la repisa inferior (A). Asegure la parte derecha de la repisa del tanque (G) a la repisa inferior (A) utilizando 2 tornillos (DD); apriete los tornillos. Repita lo mismo para asegurar la parte izquierda de la repisa del tanque (G). Aditamentos utilizados

7. Inserte el eje inferior del ensamble de la

puerta izquierda (J) dentro del hueco (1) de la repisa inferior. Inserte el eje superior del ensamble de la puerta izquierda (J) dentro del hueco del soporte para el pin de la puerta (W); asegure el soporte para el pin de la puerta (W) al panel del lado izquierdo del carrito (H) utilizando 2 tornillos (DD). Repita lo mismo con el ensamble de la puerta derecha (K). Aditamentos utilizados

9. Coloque con mucho cuidado el cuerpo de la

parrilla (C1) en los paneles de los lados izquierdo y derecho del carrito (H&E). Ajuste el cuerpo de la parrilla (C1) de tal forma que los huecos en el cuerpo de la parrilla (C1) estén alineados con los huecos en las pestañas de los paneles laterales del carrito (H&E). NOTA: Asegúrese de que el ensamble de manguera/regulador de gas quede por fuera del carrito. Asegure el cuerpo de la parrilla (C1) utilizando 2 tornillos (AA) y arandelas planas (BB) en cada lado. Aditamentos utilizados

10. Asegure el soporte de la mesa del fogón del

lado izquierdo (Q) al ensamble de la mesa del fogón del lado izquierdo (T) mediante 2 tornillos (DD). Asegure el soporte de la mesa del lado derecho (X) al ensamble de la mesa del lado derecho (Z) utilizando 2 tornillos (DD). Aditamentos utilizados

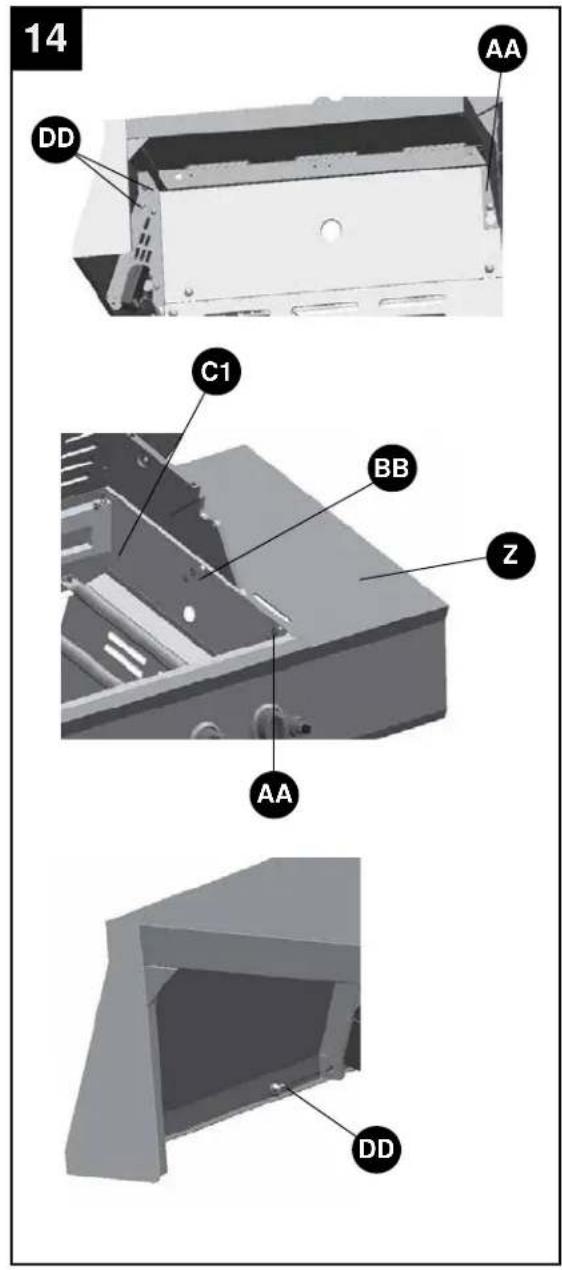

M4x12 (DD) al cuerpo de la parrilla (C1), dejando una separación de 4-6mm desde la cabeza del tornillo al cuerpo de la parrilla (C1). Alinie el ensamble de la mesa del fogón del lado izquierdo (T) a los 3 tornillos insertados. Inserte 3 tornillos (AA) con arandelas planas (BB) a partir de los huecos del cuerpo de la parrilla (C1) hacia el ensamble de la mesa del fogón del lado izquierdo (T). Asegure utilizando 1 tornillo (DD). Ajuste correctamente el ensamble de la mesa del fogón del lado izquierdo (T) y luego apriete todos los tornillos. Aditamentos utilizados

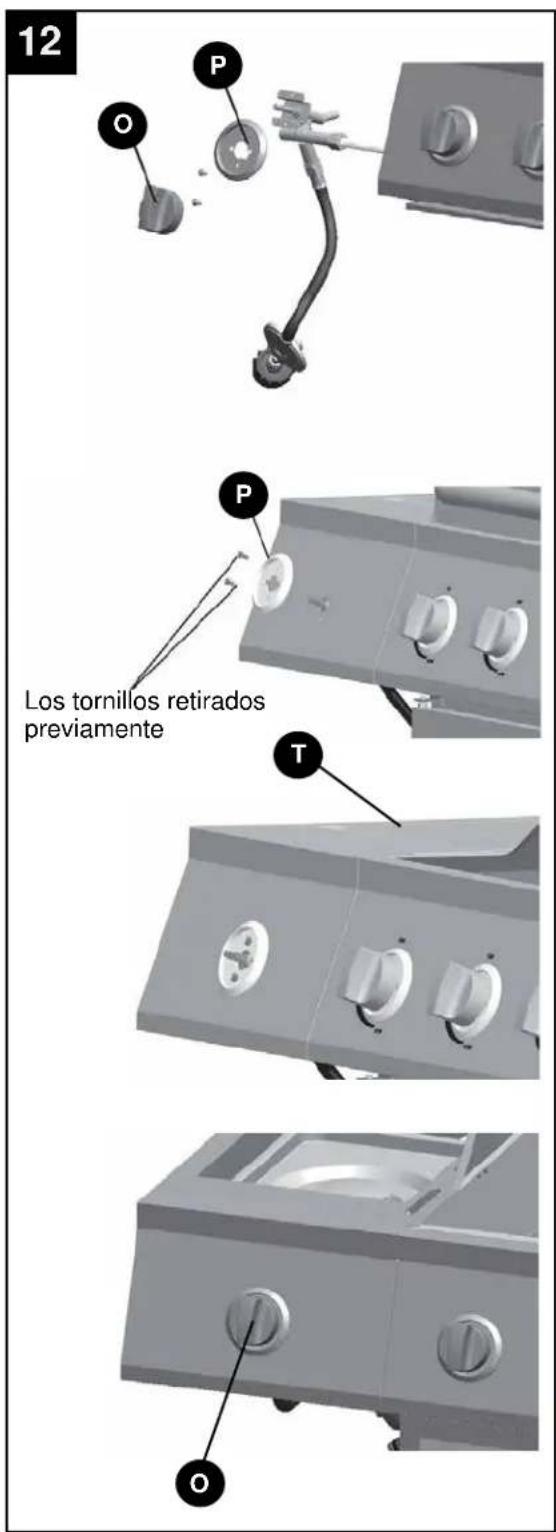

12. Retire premontados 2 tornillos de la

soporte en el montaje de la válvula del quemador. Retire la perilla de control (O) del fogón lateral pre-ensamblado y el bisel de la perilla de control del fogón lateral (P), del ensamble de válvula del fogón lateral. Asegure el ensamble de válvula del fogón lateral y el bisel de la perilla de control del fogón lateral (P) a la mesa lateral, colocando el ensamble de válvula del fogón lateral debajo de la mesa lateral, y deslizando el vástago de la válvula a través del hueco en el frente de la mesa lateral, manténgalo en su lugar. Coloque el bisel de la manija de control del fogón lateral (P) sobre el vástago de la válvula por la parte de afuera del frente de la mesa lateral, alineando los huecos en el bisel con los huecos en el ensamble de válvula. Asegúrelo volviendo a colocar los tornillos que se habían retirado previamente. Apriete los tornillos. Deslice la perilla de control del fogón lateral (O) sobre el vástago de la válvula.

ensamble de la mesa del fogón del lado izquierdo, utilizando 2 tornillos (DD). Asegúrese de que el oricio del fogón lateral está colocado dentro del tubo de entrada de gas del fogón lateral. Instale el cableado de encendido al ensamble de electrodo. Aditamentos utilizados

M4x12 (DD) al cuerpo de la parrilla (C1), dejando una separación de 4-6mm desde la cabeza del tornillo al cuerpo de la parrilla (C1). Alinie el ensamble de la mesa del lado derecho (Z) con los 3 tornillos insertados. Inserte 3 tornillos M6x12 (AA) con arandelas planas (CC) desde los huecos del cuerpo de la parrilla (C1) hacia el ensamble de la mesa del lado derecho (Z). Asegure el ensamble de la mesa del lado derecho (Z) utilizando 1 tornillo M4x12 (DD). Ajuste correctamente el ensamble de la mesa del lado derecho (Z) y luego apriete todos los tornillos.

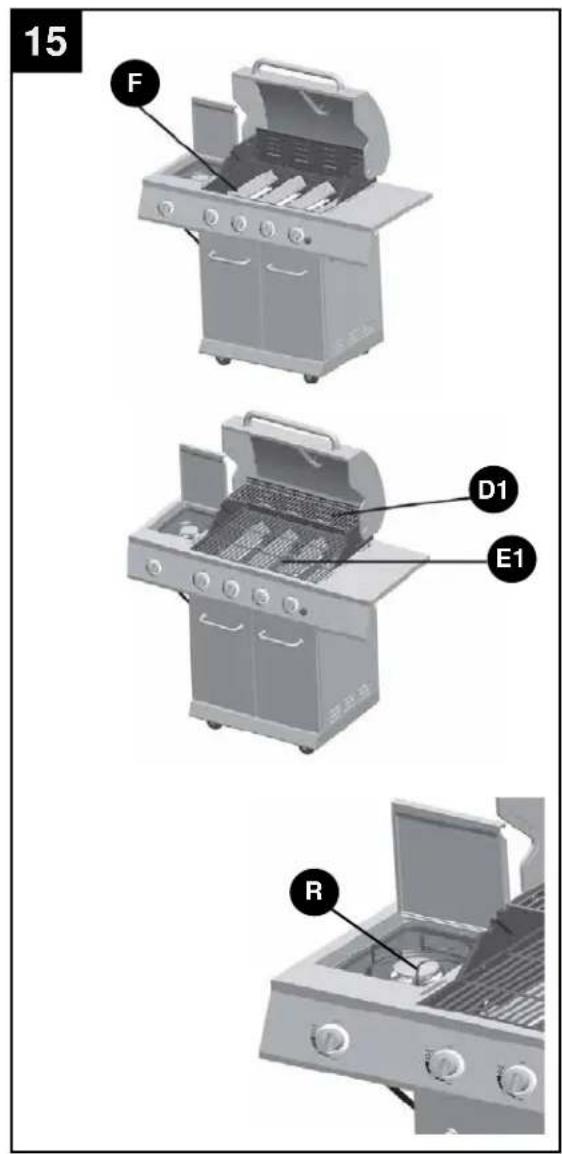

LOS QUEMADORES ESTEN COMPLETAMENTE

(F), 3 parrillas de cocción (E1) y una rejilla para calentar (D1) en el interior del cuerpo de la parrilla (C1). Coloque la parrilla de cocción del fogón lateral (R) sobre la mesa del fogón del lado izquierdo (T). Inserte la rejilla para calentar (D1) dentro de los cuatro huecos localizados en ambos lados del cuerpo de la parrilla.

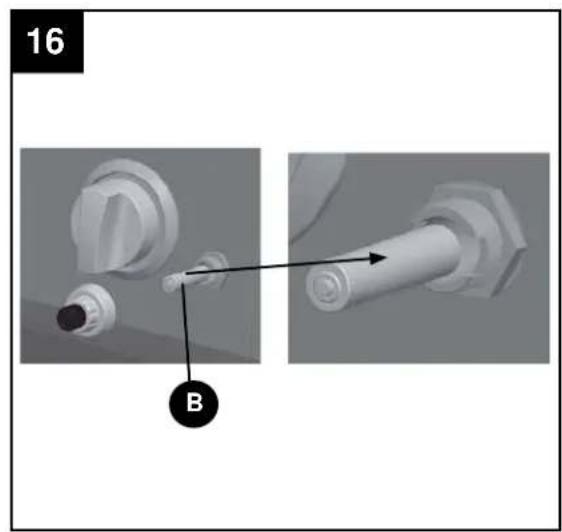

16. Retire la tapa del encendedor, inserte una pila

AA (B) dentro del cuerpo del encendedor, con el polo positivo ‘+’ hacia afuera. Vuelva a colocar la tapa del encendedor.

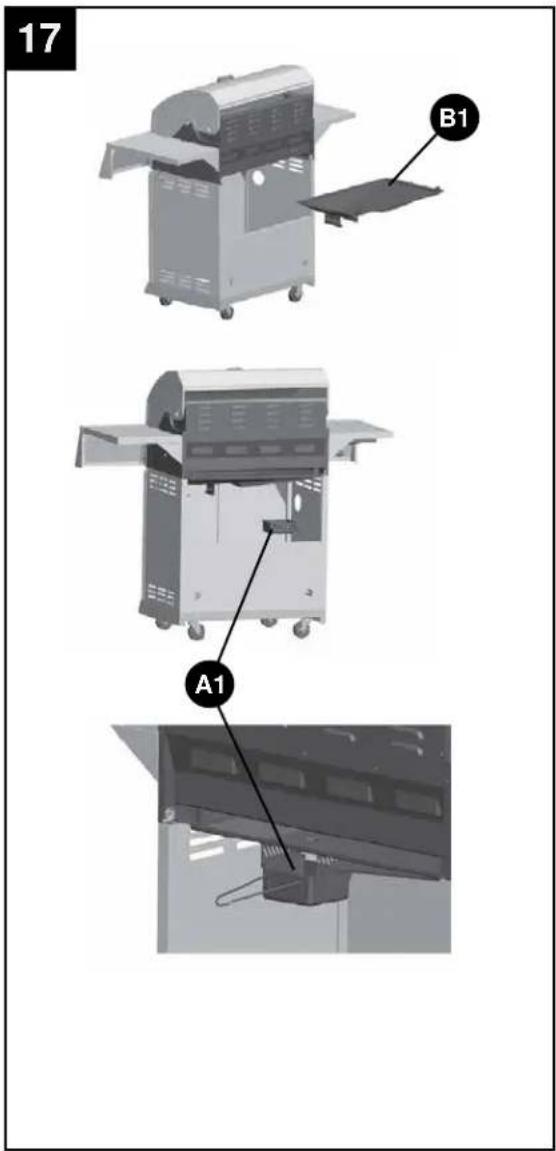

17. Coloque la bandeja para la grasa (B1) en

posición, deslizándola en el cuerpo de la parrilla por la parte de atrás como se muestra en la gura inferior, a lo largo de los rieles ubicados justo debajo de la cara inferior del cuerpo de la parrilla. NOTA: Fíjese que no vaya a deslizar la bandeja para la grasa por el lado contrario. Inserte la taza de la grasa (A1) en posición, deslizándola sobre el riel en lado inferior de la bandja para la grasa como se muestra en la gura inferior.

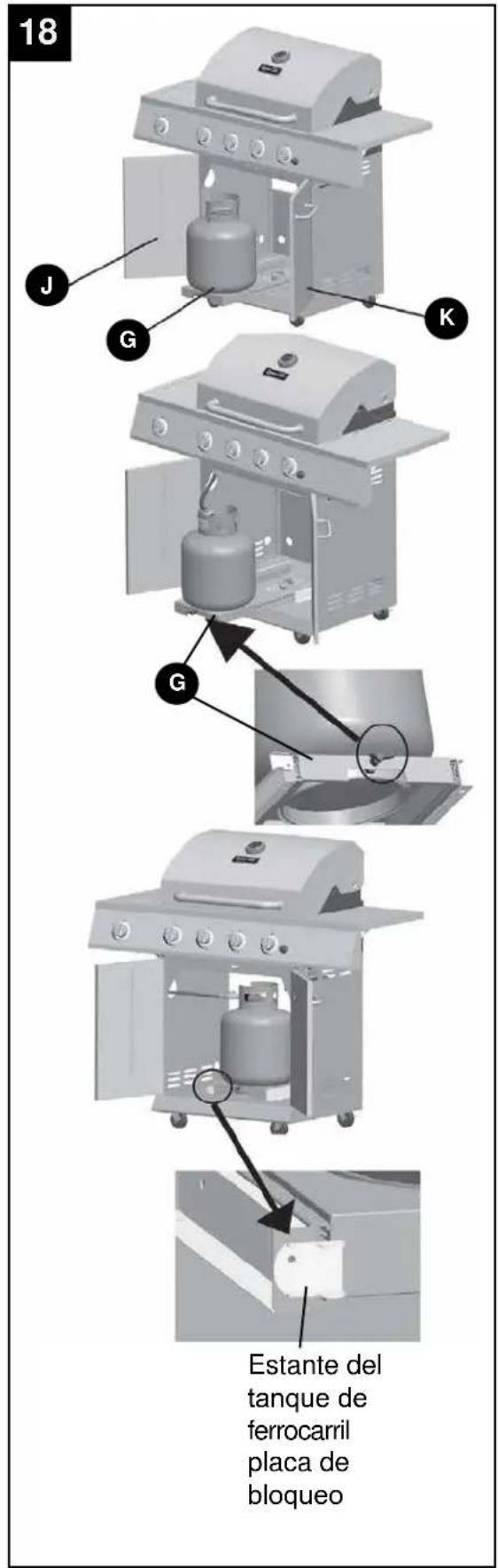

18. Abra el ensamble de la puerta del carrito

(J&K), inserte el ensamble manguera/ regulador en el ensamble del carrito a través del hueco en el panel del lado derecho del carrito (H). Hale la repisa del tanque (G) fuera del carrito, coloque el cilindro de gas (vendido por aparte) sobre la repisa del tanque (G). Rote el cilindro de gas hasta que el conjunto manguera/regulador pueda ser fácilmente acoplado a la válvula en el cilindro de PL. Apriete a mano el conjunto manguera/ regulador a la válvula roscada del cilindro de gas PL. Apriete la tuerca retenedora del cilindro de gas. Deslice la repisa del tanque (G) de vuelta al carrito y asegúrela en su lugar girando la placa de aseguramiento del riel de la repisa del tanque por encima y en frente de la repisa del tanque (G). Vista frontal Vista posterior Completamente montado Estante del tanque de ferrocarril placa de bloqueo

Después de hacer todas las conexiones, verique que ninguna de las conexiones y los conectores de la válvula del tanque de gas PL, la manguera de gas ni el regulador tenga fugas con una solución de agua y jabón. Para evitar incendios o explosiones al revisar una fuga:

• Siempre realice la prueba de fuga antes de encender la parrilla.

• No fume durante la prueba de fuga.

• Siempre realice las pruebas de fugas en exteriores, en un área bien ventilada.

• No utilice ninguna fuente de llamas la realizar la prueba de fugas.

• No use la parrilla hasta que haya corregido todas las fugas.

• Si no puede corregir una fuga, desconecte el suministro de propano y llame a un proveedor de servicios de electrodomésticos a gas. REALIZACIÓN DE UNA PRUEBA DE FUGAS

• Prepare una solución de prueba de fugas mezclando 1 parte de detergente líquido para platos y 3 partes de agua. La solución total necesaria es de aproximadamente 59,15 a 88,72 ml (2 a 3 oz). Coloque la solución para pruebas de fuga en una botella con atomizador.

• Asegúrese de que todas las perillas de control estén en la posición O APAGADO.

• Abra la válvula del tanque de gas PL.

• Rocíe la solución para pruebas de fugas en todas las conexiones y los conectores por donde circule gas. La presencia de burbujas donde se aplicó la solución para pruebas indica una fuga de gas. Si detecta fugas o huele u oye gas, cierre el tanque de gas PL inmediatamente y repare o reemplace la pieza defectuosa. No use la parrilla hasta que haya corregido todas las fugas. TODAS LAS INSTRUCCIONES Y PRECAUCIONES EN ESTA PÁGINA DEBE SEGUIR PARA EVITAR UN INCENDIO, DAÑOS Y / O LESIONES. Use solamente el ensamble del regulador y la manguera incluido. Si necesita un repuesto, llame a nuestro centro de servicio al cliente. No use piezas de repuesto que no están diseñadas para esta parrilla. PRECAUCIÓN ADVERTENCIA84

INSTRUCCIONES DE FUNCIONAMIENTO

CONEXIÓN DEL CILINDRO DE GAS

El cilindro de suministro de gas propano que se utilizará debe estar fabricado y marcado según las Specications for LP-Gas Cylinders of the U.S. Department of Transportation (D.O.T.) or the National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for Transportation of Dangerous Goods; and Commission, según corresponda; y debe incluir un dispositivo de prevención de sobrellenado homologado. Sólo use cilindros de 9 kg (altura 46 cm, diámetro del tanque 24,99 cm, diámetro de la base: 20,40 cm) equipado con un dispositivo de conexión para el cilindro compatible con la conexión para electrodomésticos para cocinar en exteriores. El cilindro debe incluir un anillo para proteger su válvula. No debe dejar caer el cilindro de gas ni manipularlo bruscamente. Si no utiliza el electrodoméstico, debe desconectar el cilindro de gas. Puede almacenar la unidad en el interior SÓLO si desconecta y retira el cilindro del electrodoméstico. Los cilindros se deben almacenar en el exterior, fuera del alcance de los niños, y no deben almacenarse en un edicio, garaje o cualquier otra área cerrada. El cilindro nunca se debe almacenar en lugares en que las temperaturas puedan superar los 51,6 ºC. Coloque la tapa en la salida de la válvula del cilindro cuando no esté en uso. Sólo instale el tipo de tapa que se proporciona con la válvula del cilindro en la salida de la válvula del cilindro. Otros tipos de tapas o tapones pueden causar una fuga de propano. Antes de la conexión, asegúrese de que no haya suciedad en la salida del cilindro de gas, la salida de la válvula del regulador o en la salida y los oricios de los quemadores. Conecte la válvula del regulador y apriete rmemente con la mano. Mantenga la válvula del cilindro de propano cerrada y desconecte el cilindro de propano de la válvula del regulador cuando no use la parrilla. NO obstruya el ujo del aire de combustión y del aire de ventilación a la parrilla. El cilindro de propano debe estar arreglado para extracción de vapor y equipado con un dispositivo de prevención de sobrellenado homologado. Coloque el cilindro en la orientación correcta para realizar la extracción de vapor. NOTA: El cilindro debe estar completamente vertical para que el cilindro sólo tenga extracción de vapor. a. No almacene un cilindro de gas PL de reserva debajo o cerca de este electrodoméstico. b. Nunca llene el cilindro a más del 80% de su capacidad. c. Si no sigue con precisión la información en (a) y (b), puede provocar un incendio que produzca lesiones graves o la muerte. Correcto Incorrecto Incorrecto Vapor Líquido Vapor Líquido Vapor Líquido PRECAUCIÓN85

INSTRUCCIONES DE FUNCIONAMIENTO

NOTA: Es posible que otros cilindros sean aceptables para su uso con este electrodoméstico si es que son compatibles con el oricio de alojamiento y los medios de retención del electrodoméstico. Consulte el Paso 15 de las Instrucciones de ensamblaje para conocer la conexión correcta del cilindro al soporte del cilindro. SE DEBEN SEGUIR TODAS LAS INSTRUCCIONES Y MEDIDAS DE SEGURIDAD DE ESTA PÁGINA PARA EVITAR INCENDIOS, DAÑOS Y/O LESIONES. CONEXIÓN DEL TANQUE DE GAS PROPANO

1. La perilla del tanque de gas propano debe estar cerrada. Asegúrese de girar la perilla en sentido de

las manecillas del reloj hasta que se detenga por completo. Se debe adaptar el sistema de suministro del cilindro para la extracción de vapores.

2. Verique que la perilla de control en la unidad de control esté apagada.

3. Retire la tapa protectora de la válvula del tanque de gas propano y

la tuerca del conector.

4. Sostenga el regulador con una mano e inserte la boquilla en la salida de

la válvula. Asegúrese de que la boquilla esté centrada en la salida de la válvula. La tuerca del conector se conecta a las roscas externas grandes en la salida de la válvula. Tenga cuidado, no dañe las roscas de la conexión.

5. Apriete a mano la tuerca del conector en sentido de las manecillas del reloj hasta que se

detenga por completo. Apriete bien, a mano solamente. No use herramientas. Para desconectar: Cierre completamente la válvula del tanque girándola de las manecillas del reloj . Gire la tuerca de acoplamiento contraria a las manecillas del reloj hasta que el regulador se separa de montaje. En el proceso de conexión, asegúrese de que:

• El conector de entrada del regulador coincida con la salida de la válvula del cilindro de manera correcta, segura y rme, y;

• La manguera de gas propano no entre en contacto ni permanezca en contacto con la cámara de combustión. ADVERTENCIA Recto ADVERTENCIA86

INSTRUCCIONES DE FUNCIONAMIENTO

Encender la parrilla Antes del primer uso: Retire todos los ahorcamientos o correas de plástico, si está presente. Antes de cocinar en la parrilla de gas nuevo, es importante para limpiar su parrilla con el calor. Para ello, utilice el grill durante unos 15 minutos con la tapa cerrada y el botón de control en la posición más alta. Esto va a limpiar las partes internas de la quema de los residuos y el olor del proceso de fabricación. No se incline sobre la parrilla al encenderla. Lea las instrucciones antes de encender la parrilla. Si la llama se apaga de manera accidental durante el encendido o el funcionamiento, CIERRE la válvula del cilindro y la perilla de control de inmediato.

1. Verique que las perillas de control estén en la posición Apague.

2. Abra completamente la válvula del tanque girándola en dirección contraria a las manecillas del

3. Abra la tapa durante el encendido.

4. Presione el encendedor 3 a 4 segundos mientras gira la perilla de control lateral derecha a la posición

ALTA. El quemador debe encenderse. Si el quemador no enciende en 5 segundos, gire de inmediato la perilla de control a la posición Apague. Espere 5 minutos y repita el paso 4 que aparece anteriormente o consulte las instrucciones de encendido con fósforo que aparecen a continuación. Si el quemador continúa sin encenderse, verique que el cilindro tiene gas y siga las instrucciones de encendido con fósforos.

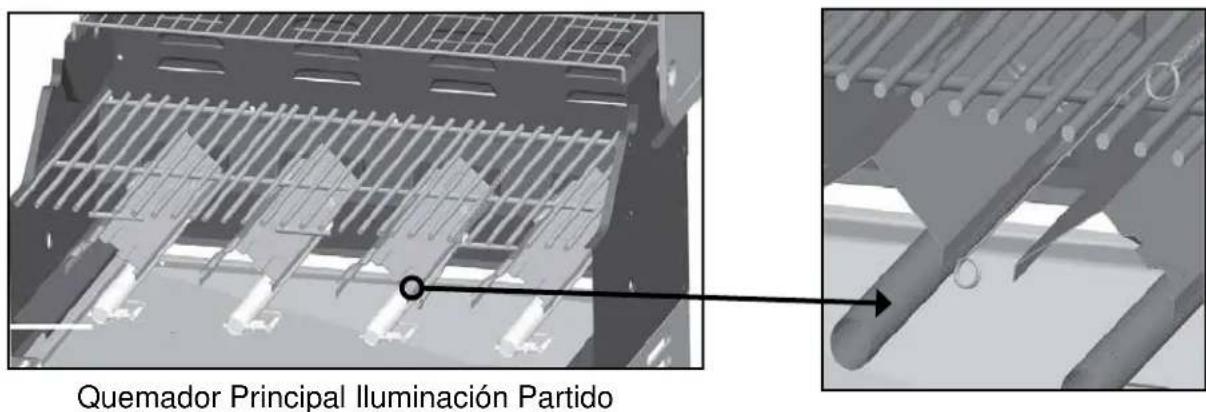

PRECAUCIÓN ADVERTENCIA O87 Quemador Principal Iluminación Partido Quemador Lateral Encendido

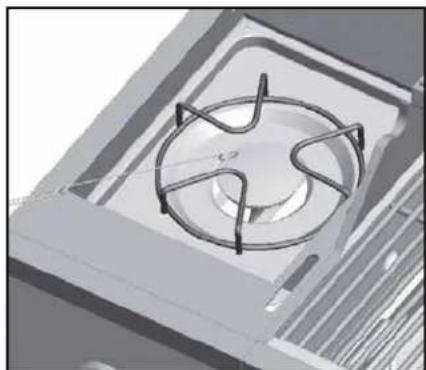

1. Coloque un fósforo en el extremo del contenedor de fósforos instalado en el interior de la puerta del

2. Encienda el fósforo.

3. Inmediatamente introduzca el fósforo encendido en el oricio de 1,91 cm (0,75”) del costado del cuerpo

de la parrilla que esté más cerca del quemador que desea encender. Asegúrese de que el fósforo encendido esté cerca de los oricios del quemador.

4. Presione la perilla de control que opera ese quemador y gírela en dirección contraria a las

manecillas del reloj hasta la posición ALTA y el quemador debería encenderse de inmediato.

5. Ajuste los quemadores según el nivel de cocción deseado.

Si la llama se extingue accidentalmente durante el encendido o el funcionamiento, CIERRE inmediatamente la válvula de cierre de gas manual y luego APAGUE la perilla de control. PRECAUCIÓN

INSTRUCCIONES DE APAGADO

1. Gire las perillas de control en la dirección de las manecillas del reloj hacia la posición Apague.

2. Cierre la válvula del tanque completamente girándola en la dirección de las manecillas del reloj.

Corte el suministro de gas propano en el cilindro cuando no utilice el electrodoméstico. O88 Agujero para ver la llama

El mejor momento para “quemar” la suciedad las rejillas de cocción es después de cada uso (aproximadamente 15 minutos). La parrilla ya está caliente desde la cocción, por lo tanto, requiere menos combustible para obtener la temperatura necesaria para “quemar” la suciedad. Para “quemar” la suciedad o limpiar con calor la parrilla, gire los quemadores a la posición máxima y déjelos encendidos durante 15 minutos con la tapa cerrada. Luego apague los quemadores y use un cepillo de alambre para limpiar el exceso de residuos de alimentos de las rejillas. Las rejillas de porcelana tienen un acabado de esmalte (similar al vidrio) y se deben manipular con cuidado para no descascararlas. Asegúrese de que la parrilla esté fría antes de limpiar y realizar mantenimiento y de que tenga el suministro de gas cortado en la válvula de cierre de gas manual. PRECAUCIÓN Celeste Celeste Azul Azul Buena llama Llama pobre Amarillo Amarillo

ARTÍCULOS DE LIMPIEZA RECOMENDADOS

Detergente líquido suave para platos, agua tibia, almohadilla de limpieza de nailon, cepillo de alambre. NO use limpiadores que contengan ácido, aguarrás ni ninguna sustancia abrasiva. SUPERFICIES EXTERIORES Se recomienda usar sólo detergente para platos suave y agua caliente para limpiar la parrilla y sus piezas. Enjuague con agua tibia. BANDEJA INFERIOR INTERIOR DEL CUERPO DE LA PARRILLA Para evitar llamaradas, la bandeja inferior de la cámara de cocción se debe mantener limpia de forma regular. Retire los residuos con un cepillo, raspador y/o almohadilla de limpieza. Lave con detergente para platos suave y agua tibia. Enjuague con agua tibia. Evite salpicar agua en los tubos venturi de los quemadores.

Limpie los residuos con un cepillo de alambre y lave con detergente para platos suave y agua tibia. Enjuague con agua tibia.

Vacíe el recipiente de grasa y limpie con detergente para platos suave y agua tibia de forma regular.

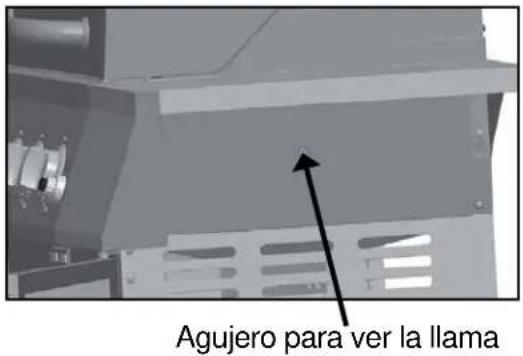

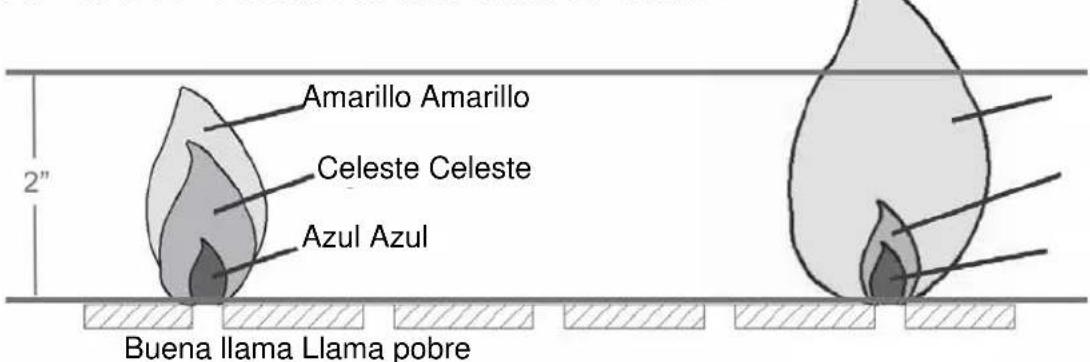

VERIFICACIÓN DE LA LLAMA

Para una máxima eciencia del combustible y rendimiento de cocción, la llama debe ser en su mayoría o totalmente de color azul y medir entre 2,54 y 5,08 cm de alto. Para vericar la llama, vea la llama a través del oricio de encendido con fósforo en el costado de la cámara de combustión.89

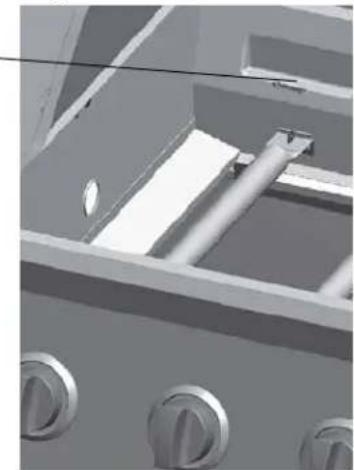

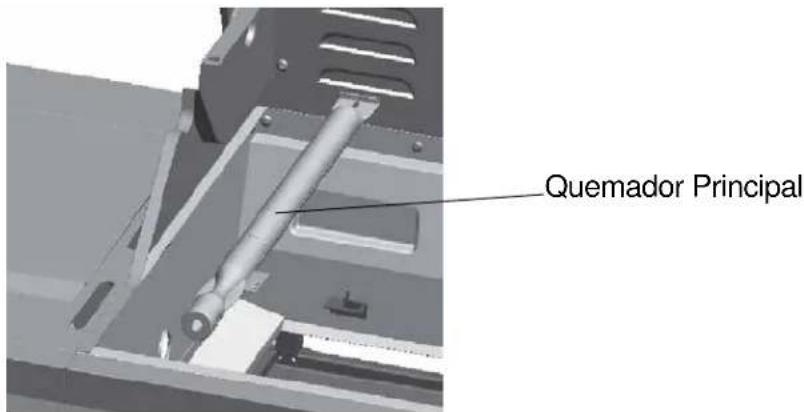

4. Deslice quemadores fuera de la caja de fuego como se muestra.

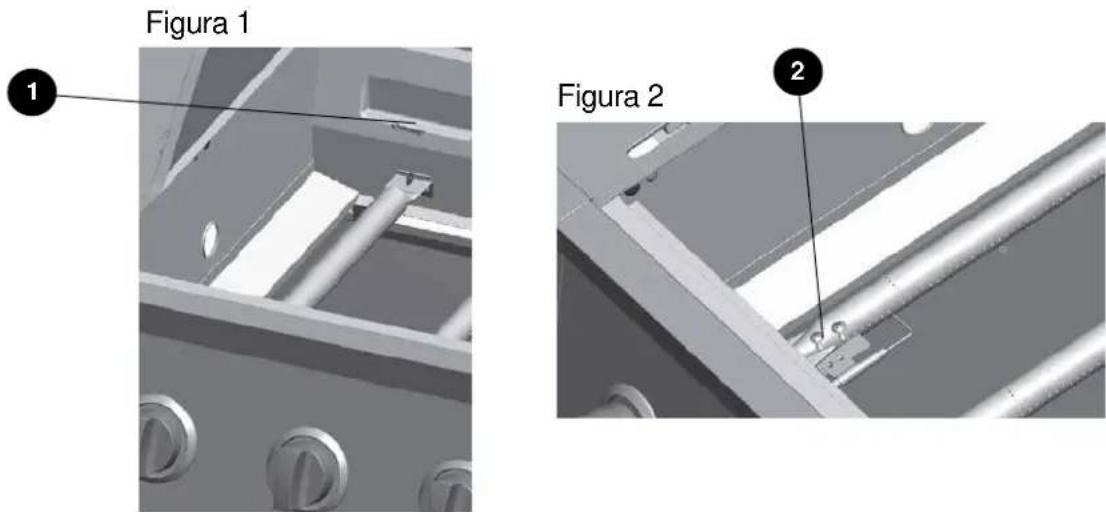

3. Retire el pasador de chaveta como se ilustra en la gura 1. Quite los 2 tornillos que sujetan el elec

trodo de encendido al quemador, como se ilustra en la Figura 2. Figura 1 Figura 2 CuidadO Y ManteniMientO ensaMBLe deL QueMadOr eXtraCCiÓn deL ensaMBLe deL QueMadOr

1. Asegúrese de que todas las perillas de

control se encuentran en la posición de OFF, que la válvula del tanque de PL está cerrada y que el tanque está desconectado del regulador y alejado de la parrilla.

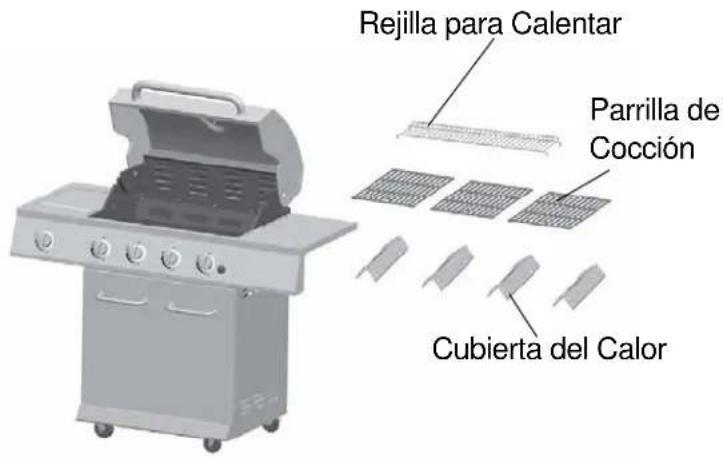

2. Abra la tapa y retire la rejilla para calentar,

las rejillas de cocción y las cámaras de calor. Rejilla para Calentar Parrilla de Cocción Cubierta del Calor90 Ver la posición correcta desde la parte inferior de la caja de fuego Vista inferior Mal Mal Corregir

CUIDADO Y MANTENIMIENTO

LIMPIEZA DEL ENSAMBLE DEL QUEMADOR – Asegúrese de que la parrilla esté fría

1. Corte el gas en las perillas de control y en el tanque de propano.

2. Desconecte el cilindro de gas PL de la manguera y el regulador.

3. Retire la rejilla para calentar, las rejillas de cocción y las cámaras de calor.

4. Retire el quemador sacando los pasadores de chaveta de la parte posterior de los quemadores

para extraerlos de la abrazadera.

5. Retire el cable de encendido del electrodo a mano solamente. NO use pinzas ni ninguna otra

herramienta ya que podría dañar el electrodo o el cable.

6. Levante el quemador lentamente.

7. Asegúrese de que todos los oricios del quemador estén libres de obstrucciones. Utilizar un

pasador o sujetapapeles funciona bien.

8. Asegúrese de que el quemador no tenga ningún daño. Si el quemador está dañado, reemplácelo

9. Asegúrese de que el extremo del quemador y la pantalla para aire primaria estén libres de nidos

de insectos, polvo o desechos.

REINSTALACIÓN DEL QUEMADOR

Asegúrese de que los oricios estén en la posición correcta dentro de la entrada (venturi) del quemador. Es posible que necesite una linterna para garantizar la posición correcta. Se recomienda ver la posición correcta por los oricios de ventilación de la cámara de combustión como se ilustra a continuación. Si no siguen las instrucciones que aparecen anteriormente, podría producirse un incendio o una explosión y causar lesiones graves o la muerte.

OTROS CUIDADOS Y MANTENIMIENTO

Se recomienda que un técnico calicado realice una inspección y mantenimiento anual en este electrodoméstico. Se recomienda que verique regularmente que no haya materiales combustibles, gasolina ni otros vapores o líquidos inamables cerca de la zona donde está el electrodoméstico para cocción a gas para exteriores. Se recomienda que verique regularmente que el ujo de aire de combustión y ventilación no esté obstruido. Se recomienda que verique regularmente que no haya desechos en las aberturas de ventilación del compartimiento del cilindro (gabinete). Se recomienda que verique y limpie regularmente el quemador y los tubos venturi para que no haya nidos de insectos. Un tubo obstruido puede ocasionar un incendio debajo de la parrilla. ADVERTENCIA91

CUIDADO Y MANTENIMIENTO

El encendido electrónico requiere 1 batería alcalina “AA”, que viene incluida. NO mezcle baterías antiguas con nuevas. NO mezcle baterías alcalinas, estándar (carbono-zinc) o recargables (níquel-cadmio). NO se deshaga de las baterías en el fuego. Desechar las baterías indebidamente podría provocar que éstas exploten o tengan fugas.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA Si tiene preguntas relacionadas con el producto, llame al Servicio al Cliente al 1-877-447-4768, 8:30 a.m. - 4:30 p.m. CST, de lunes - viernes.

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

El quemador no se enciende con el procedimiento del encendedor (se genera una chispa débil o no se genera ninguna). El calor es bajo. Llamaradas excesivas.

1. El electrodo del encendedor

puede estar cubierto de grasa o residuos.

2. El electrodo del encendedor

puede tener un cable suelto o desconectado.

3. El electrodo del encendedor

está roto o descompuesto.

4. La batería está agotada o

1. Hay una presión de gas

insuciente en la unidad.

1. Hay grasa y/o residuos acumu-

lados en las cámaras de calor o en la cámara de combustión.

2. Hay un goteo de grasa o

marinado desde los alimentos.

3. La temperatura de cocción es

1. Limpie el electrodo del encendedor.

2. Verique la conexión y vuelva a conectar

cualquier cable suelto o desconectado.

3. Reemplace el electrodo del encendedor

(consulte la lista de piezas de repuesto).

4. Realice cualquiera de las siguientes

acciones: a. Reemplace la batería. b. Verique que la batería esté insertada correctamente. c. Verique que no haya corrosión alrededor de los terminales de la batería. d. Verique la conexión de los cables como se indica anteriormente.

1. Llame a una agencia de servicio

calicada para vericar la presión de suministro de gas y corrija la presión.

1. Limpie los componentes de la parrilla.

3. Baje la temperatura según corresponda.92

sOLuCiÓn de PrOBLeMas

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

El quemador no se luz con un fósforo. No hay ujo de gas o un obstruido el ujo de gas.

1. El fósforo no alcanza los

quemadores (al sostenerlo con la mano).

2. El suministro de gas está

3. Hay una mala conexión

entre el conector del tapón de la manguera de gas y el acoplador de los manguitos.

4. La entrada del quemador

1. El suministro de gas está

2. Hay una mala conexión

entre el conector del tapón de la manguera de gas y el acoplador de los manguitos.

3. La entrada del quemador

1. Use el soporte para fósforos que se

encuentra en la puerta del gabinete.

2. Verique que la válvula de cierre

de suministro de gas manual esté abierta.

3. Apague las perillas de la parrilla, cierre la

válvula de cierre de suministro de gas y verique la conexión entre el tapón y el acoplador de los manguitos. Desconecte y vuelva a conectar, si es necesario.

4. Limpie la entrada del quemador (venturi)

y el quemador como se describe en la sección Cuidado y mantenimiento de este manual.

1. Verique que la válvula de cierre de

suministro de gas manual esté abierta.

2. Apague las perillas de la parrilla, cierre la

válvula de cierre de suministro de gas y verique la conexión entre el tapón y el acoplador de los manguitos. Desconecte y vuelva a conectar, si es necesario.

3. Limpie la entrada del quemador (venturi)

y el quemador como se describe en la sección Cuidado y mantenimiento de este manual.93

1 año de garantía limitada Esta parrilla a gas PL está garantizada por 1 año contra piezas rotas o dañadas desde la fecha de compra. Se garantiza que está libre de defectos. La pintura está garantizada contra defectos, salvo la oxidación, la cual puede aparecer después del uso repetido. Esta garantía no cubre daños o problemas ocasionados por negligencia, abuso o modicaciones al electrodoméstico. Los gastos de reparación no están cubiertos. Todas las piezas que cumplan con los requisitos de la garantía se enviarán sin cargo por el medio que decida el fabricante (envíos por tierra, correo de EE.UU. o servicios de paquetes postales ÚNICAMENTE). Cualquier otro gasto especial de manipulación (es decir, envíos de dos días, al día siguiente, etc.) será de responsabilidad del cliente. Todos las reclamaciones de garantía se aplican sólo al comprador original y requieren un comprobante de compra para vericar la fecha de la misma. No devuelva piezas sin antes obtener un número de autorización para la devolución de nuestro Servicio al Cliente. Este servicio está disponible llamando gratis al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes. AVISO: Algunos estados no permiten la exclusión o limitación de daños accidentales o resultantes, o limitaciones en cuanto al período de duración de una garantía, de modo que las limitaciones o exclusiones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos legales especícos, pero podría tener también otros derechos legales que varían según el estado. GHP Group, Inc. 8280 Austin Avenue Morton Grove, IL, USA 60053-3207 Nombre del artículo: Parrilla a Gas PL de 4 Fogones Modelo #: DGE486SSP/DGE486SSP-D Clasicación de: 40,000 BTU/Hr BTU del quemador lateral nominal: 12.000 BTU/Hr94 Lista de Piezas de rePuestO

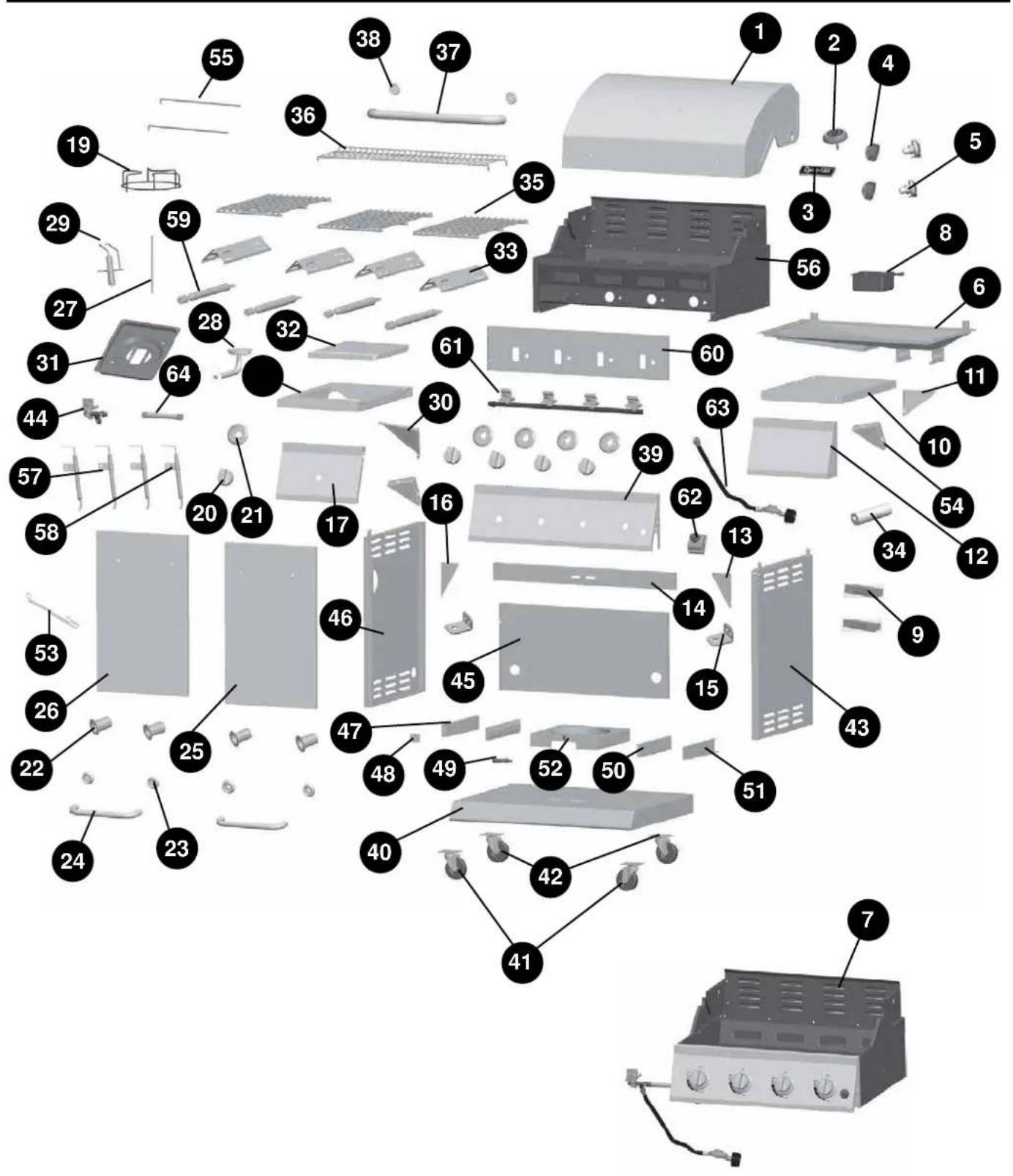

Lista de Piezas de rePuestO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

REF. DESCRIPCIÓN PIEZA #

Tapa de montaje Temperatura conjunto de galga divisa M6 tornillo con pivote cap-especialmente tapa segura pin Tapa del pasador de pivote Grease pan montaje Firebox montaje - incluye paragolpes tapa Grease taza montaje puerta Imán Mesa auxiliar derecha Soporte para mesa lateral derecho Mesa auxiliar en el panel frontal de montaje derecha Soporte derecho de llave de la puerta delantera superior Puerta frontal superior corsé Apoyo a la puerta pin Soporte izquierdo para abrazadera superior puerta principal Lado delantero tabla del panel izquierdo Lado izquierdo quemador Cocina Side parrilla del quemador La perilla de control Control de bisel perilla Puerta manga mango Door bisel mango tirador Montaje de la puerta derecha Montaje de la puerta izquierda Cable del encendido del lado del quemador Quemador lateral con riesgo de tubo incluye tornillo para jarla. Electrodo de encendido de montaje del quemador lateral Apoyo a la tabla de la izquierda del quemador lateral Quemador lateral sopa placa Cubierta lateral del quemador Heat tienda Pila AA (1,5 V) parrilla de cocción rejilla de calentamiento Tapa mango Tapa bisel mango Panel de control conjunto estante inferior Sin bloqueo rueda giratoria (3“) - Incluye 4 tornillos/arandelas planas/arandelas de resorte Bloqueo de rueda giratoria (3“) - Incluye 4 tornillos/arandelas planas/arandelas de resorte Cesta de panel lateral derecha Lado de la válvula del quemador y el ensamble de la manguera

Lista de Piezas de rePuestO Impreso en China70-10-028

REF. DESCRIPCIÓN PIEZA #

Cesta panel trasero Carro del panel lateral izquierdo Estante del tanque de retención de una placa Estante del tanque de ferrocarril placa de bloqueo Tornillo de sujeción del cilindro Carril Estante placa de retención del tanque B Tanque de asiento Coincidir titular-con cadena y tornillo para jar Mesa auxiliar de soporte del panel frontal - triángulo placa Quemador lateral cubierta de eje Firebox montaje-soldadura estructura Quemador eléctrico principal conjunto de electrodos A-con cable largo Quemador principal conjunto de electrodos eléctrico B-con cable corto Quemador principal con cierre de seguridad Escudo térmico delantero Válvula principal y el tubo de gas Encendedor electrónico Regulador y manguera de montaje Corrugado tubo de montaje Paquete de hardware Instruction Manual del propietario
