LXGEPR1 - Lavavajillas Hobart - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas profesional de carga frontal
Modelo	LXGePR (saneamiento químico)
Marca	Hobart
Alimentación eléctrica	120 V / 60 Hz / 1 fase, 15,4 A
Protección de circuito	20 A mínimo, 20 A máximo
Dimensiones (An × Pr × Al)	873 × 608 × 1040 mm (34 3/8 × 23 15/16 × 40 15/16 pulg)
Peso neto	68 kg (150 lb)
Peso de envío	77 kg (170 lb)
Capacidad	Hasta 38 cestas por hora
Temperatura de agua requerida	Mín 49 °C (120 °F), recomendado 60 °C (140 °F)
Presión de agua dinámica	103,4 a 448 kPa (15 a 65 lb/pulg²)
Tipo de enjuague	Bomba de enjuague, saneamiento químico (hipoclorito de sodio al 6% o 8,4%)
Funciones principales	Ciclos automáticos (ligero, normal, pesado), apagado automático después de 4 h, sobrecalentador Sense‑A‑Temp, dosificadores de detergente/enjuague/saneador/desincrustante, programación de gestión, tecla Advansys personalizable
Mantenimiento y limpieza	Limpieza diaria de filtros y brazos, desincrustación automática o manual, uso de limpiador de acero inoxidable
Materiales compatibles	Acero inoxidable; evitar plata, aluminio, estaño (atacados por lejía)
Fijación e instalación	Requiere nivelación, conexión eléctrica de 1 pulg, entrada de agua de ¾ pulg, desagüe de 5/8 pulg, presión 15‑65 lb/pulg²
Seguridad	Instrucciones de conexión a tierra, no mezclar lejía con otros productos, bloqueo eléctrico, uso de materiales resistentes a la humedad
Piezas de repuesto y reparabilidad	Filtros, brazos de lavado/enjuague, dosificadores, sondas, presostatos; intervención por servicio autorizado Hobart
Garantía	Ver condiciones específicas; daños por residuos no cubiertos

Preguntas frecuentes - LXGEPR1 Hobart

¿Qué productos químicos usar con el LXGePR?

Utilice únicamente detergente comercial recomendado por su proveedor, un agente de enjuague y para el saneamiento hipoclorito de sodio (lejía) al 6% o 8,4%. No use nunca detergente doméstico.

¿Cómo iniciar un ciclo de lavado?

Presione MARCHA. El aparato se autocomprueba, se llena y calienta. Cuando el indicador LISTO se encienda, abra la puerta, cargue la cesta, cierre la puerta y presione LAVADO. El ciclo se ejecuta automáticamente.

¿Qué hacer si el lavavajillas no se llena?

Verifique que la llave de paso esté abierta, la presión de agua entre 15 y 65 lb/pulg², y que el filtro de malla no esté obstruido. Si el problema persiste, contacte al servicio Hobart.

¿Cómo limpiar el lavavajillas?

Después de cada jornada, vacíe, retire los filtros y brazos, límpielos en el fregadero, limpie el interior y exterior con un paño húmedo y un limpiador de acero inoxidable. Deje la puerta abierta para que se seque.

¿Con qué frecuencia desincrustar el aparato?

La desincrustación es automática si está activada. La pantalla muestra DESINCRUSTACIÓN RECOMENDADA tras cierto número de ciclos. También puede iniciar un ciclo manualmente desde el menú GESTIÓN > Desincrustar ahora.

¿Por qué la pantalla indica 'PUERTA ABIERTA' cuando está cerrada?

Abra y cierre la puerta firmemente. Si el mensaje persiste, el contacto de puerta puede estar defectuoso; contacte al servicio Hobart.

¿Cómo programar la tecla Advansys?

En el menú GESTIÓN (código 1001), vaya a BOTÓN advansys y elija una función: lavado de cuba, ciclo ligero, normal, pesado (solo LXe), desincrustación o ecoenergía.

¿Qué hacer ante el error 'BAJA TEMP. DE ENJUAGUE'?

Este mensaje aparece tras 3 ciclos consecutivos por debajo de la temperatura requerida. El aparato sigue funcionando pero verifique la temperatura de agua de alimentación (mín 49 °C) y el estado del sobrecalentador. Si persiste tras 10 ciclos, contacte al servicio.

¿Qué tipos de vasos o vajilla no lavar?

No lave artículos de plata, aluminio, estaño (atacados por la lejía), ni de madera, plástico no resistente al calor, ni hierro sin esmaltar. Verifique las recomendaciones del fabricante.

¿Cómo reiniciar el cebado de los dosificadores químicos?

El cebado automático se realiza al encender el aparato o al iniciar un ciclo. Si falla 3 veces, el indicador parpadea. Apague y encienda el aparato para reiniciar. Verifique que los envases no estén vacíos y los tubos bien sumergidos.

MANUAL DE USUARIO LXGEPR1 Hobart

Requisitos de agua 57

Conexiones de plomería 58

Antes del primer uso....59

Conexión eléctrica 59

Datos eléctricos ....59

Método de conexión....60

Detergente y enjuague....61

Revisión de la concentración del desinfectante 62

Solución para descalcificar 62

Llenado de las bombas de químicos 63

Diagrama de instalación (LXGePR, pequeño) 64

Diagrama de instalación (LXGePR, grande) 65

Diagrama de instalación (LXGeR, pequeño)....66

Diagrama de instalación (LXGeR, grande)....67

PROGRAMACIÓN....68

Programación en modo de Administrador 68

Instrucciones de programación....68

Indicaciones en la pantalla del menú 68

Tarjeta de programación, modo de Administrador advansys LXGe 69

Tabla del menú de parámetros....71

OPERACIÓN....73

Operación del lavavajillas LXGeR....73

Mensajes de error/diagnóstico....74

Tiempos del ciclo de lavado/enjuague (LXGePR y LXGeR)....75

Preparación ....75

Qué hacer y qué no hacer con su nuevo lavavajillas Hobart....76

LIMPIEZA....77

MANTENIMIENTO....78

Descalcificación....78

Lubricación 78

SOLUCIÓN DE PROBLEMAS 79

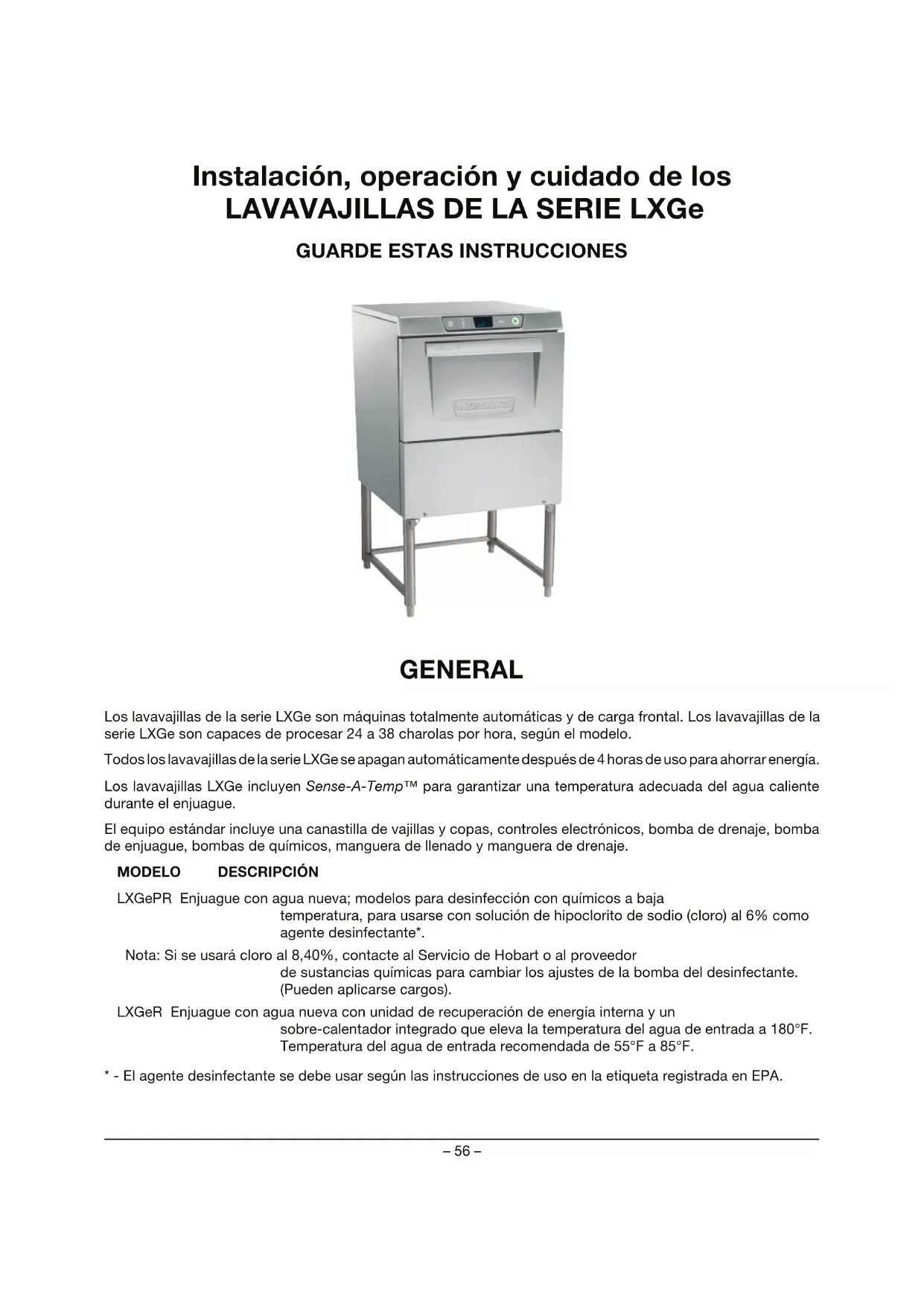

Instalación, operación y cuidado de los LAVAVAJILLAS DE LA SERIE LXGe

GUARDE ESTAS INSTRUCCIONES

Los lavavajillas de la serie LXGe son máquinas totalmente automáticas y de carga frontal. Los lavavajillas de la serie LXGe son capaces de procesar 24 a 38 charolas por hora, según el modelo.

Todos los lavavajillas de la serie LXGe se apagan automáticamente después de 4 horas de uso para ahorrar energía.

Los lavavajillas LXGe incluyen Sense-A-Temp™ para garantizar una temperatura adecuada del agua caliente durante el enjuague.

El equipo estándar incluye una canastilla de vajillas y copas, controles electrónicos, bomba de drenaje, bomba de enjuague, bombas de químicos, manguera de llenado y manguera de drenaje.

MODELO DESCRIPCIÓN

LXGePR Enjuague con agua nueva; modelos para desinfección con químicos a baja temperatura, para usarse con solución de hipoclorito de sodio (cloro) al 6% como agente desinfectante*.

Nota: Si se usará cloro al 8,40%, contacte al Servicio de Hobart o al proveedor de sustancias químicas para cambiar los ajustes de la bomba del desinfectante. (Pueden aplicarse cargos).

LXGeR Enjuague con agua nueva con unidad de recuperación de energía interna y un sobre-calentador integrado que eleva la temperatura del agua de entrada a 180°F. Temperatura del agua de entrada recomendada de 55°F a 85°F.

* - El agente desinfectante se debe usar según las instrucciones de uso en la etiqueta registrada en EPA.

INSTALACIÓN

DESEMPAQUE

Inmediatamente después de desempacar el lavavajillas, compruebe la existencia de posibles daños por transporte. Si se comprueba que esta máquina se ha dañado, guarde el material de embalaje y comuníquese con el transportista a más tardar a los 15 días de la entrega.

UBICACIÓN

Antes de la instalación, compruebe que el suministro eléctrico coincida con las especificaciones de la placa de datos de la máquina, que se encuentra en la parte superior de la puerta.

El vapor generado durante el funcionamiento es normal y puede salir por la puerta. Madera, laminados, chapas de madera, etc. no son materiales adecuados para su uso en zonas expuestas a vapor y detergentes del lavavajillas. Se recomiendan protecciones de acero inoxidable o resistentes a la humedad para superficies adyacentes a los lados y encima del LXGe.

NIVELACIÓN

La máquina debe estar nivelada para funcionar correctamente. Ubique el lavavajillas en su lugar de funcionamiento. Nivele la máquina antes de realizar cualquier conexión. Con un nivel de carpintero colocado en diagonal en los rieles de la canastilla, nivele la máquina de adelante hacia atrás y de lado a lado atornillando las patas ajustables hacia adentro o afuera.

REQUISITOS DE AGUA

Una calidad del agua adecuada puede mejorar el rendimiento de lavado de vajillas, al reducir las manchas, mejorar la eficacia del trabajo y prolongar la vida del equipo. Las condiciones del agua varían de un lugar a otro. El tratamiento de agua adecuado y recomendado para un uso eficaz y eficiente de este equipo también variará según las condiciones del agua. Pregunte al proveedor de agua municipal para obtener más detalles sobre sus condiciones locales de agua antes de la instalación.

La dureza del agua recomendada es 3 granos de dureza por galón o menos. Una mayor dureza puede provocar una formación excesiva de cal. La dureza del agua sobre los 3 granos por galón requiere tratamiento del agua. Se ha demostrado que el tratamiento del agua reduce los costos relacionados con la limpieza, merma la descalcificación del lavavajillas y reduce el consumo de detergente en el lavavajillas.

AVISO Los altos niveles de hierro en el suministro de agua pueden causar manchas y requerir un filtro de hierro. Los altos niveles de cloruro en el agua de suministro pueden causar picaduras y será necesario un sistema de extracción de cloro. Comuníquese con el profesional de tratamiento del agua local para un tratamiento del agua adecuado.

El sedimento puede requerir un filtro de partículas. Los sólidos disueltos pueden requerir tratamiento del agua como un suavizador de agua, sistema de ósmosis inversa, etc. Comuníquese con un profesional local de tratamiento del agua para su tratamiento adecuado.

Si la inspección del lavavajillas o el sobrecalentador muestra acumulación de cal después de haber usado el equipo, se recomienda el tratamiento de agua. Si ya hay un suavizador de agua instalado, asegúrese de que hay un nivel suficiente de sal. Comuníquese con la Oficina de Servicio local de Hobart para pedir recomendaciones específicas.

Un amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) debe instalarse (suministrado por otros) en la línea de suministro de agua común en la conexión del servicio.

El plomero que conecte esta máquina es responsable de asegurar que las tuberías de agua estén COMPLETAMENTE ENJUAGADAS ANTES de conectarlas al lavavajillas. Este “enjuague” es necesario para quitar todo material extraño, tal como astillas (procedentes de tuberías cortadas o enroscadas) compuestos en los empalmes o si se usan conexiones soldadas, trozos de soldadura o recortes de los tubos. Los escombros, si no se eliminan, pueden alojarse en los componentes de la tubería del lavavajillas e inutilizarlos. Las válvulas manuales o las válvulas solenoides contaminadas por cuerpos extraños y cualquier material derivado de esta suciedad no son responsabilidad del fabricante y los costos de reparación relacionados no están cubiertos por la garantía.

Las necesidades de suministro de agua son las siguientes:

MODELO

TEMPERATURA

LXGeR 55 °F mínimo, 85 °F máximo

NOTA: En las instalaciones de LXGeR, si la temperatura del agua fría está siempre sobre los 80 °F o si está entrando un exceso de vapor al tanque de lavado después de haber terminado el ciclo de condensación, contacte al Servicio de Hobart para aumentar el tiempo de condensación.

La presión de agua requerida para este lavavajillas es de 15 a 65 psig. Si hay presiones superiores a 65 psig, se debe instalar una válvula reguladora de presión en la línea de agua al lavavajillas (por otros). Si la presión que fluye es inferior a 15 psi, causará un mal funcionamiento de la máquina. Todos los lavavajillas LXGe están equipados con un sistema de enjuague por bomba; por lo tanto, un manómetro de agua no es necesario y no se suministra con la máquina.

AVISO El regulador de presión del agua debe tener un desvío de descarga. El hecho de no usar el tipo adecuado de regulador de presión puede causar daños a la unidad.

Se debe instalar una válvula de cierre manual (no suministrada) antes de la manguera de llenado para permitir el servicio a la máquina.

Se recomienda la instalación de un colador de línea (no suministrado) en la línea de alimentación entre la válvula de cierre manual (no suministrada) y el punto de conexión en la máquina. Haga las conexiones de plomería con tubería de cobre de mínimo 12 " de diámetro externo ( 34 " recomendado), con una conexión de manguera de jardín de 34 " (no suministrada). Consulte los diagramas de instalación, páginas 14-17.

CONEXIONES DE PLOMERÍA

ADVERTENCIA

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad

Drenaje

Se suministra una manguera de drenaje de 58 " de diámetro y 6' de largo. Debe conectarse firmemente en el drenaje. Tenga cuidado de no estrangular la manguera. Consulte los diagramas de instalación, páginas 14-17. El drenaje debe tener una capacidad de flujo mínima de 5 galones por minuto.

ANTES DE UTILIZARLO POR PRIMERA VEZ

Esta máquina debe limpiarse después de su instalación y antes de entrar en funcionamiento. (Véase Limpieza).

CONEXIÓN ELÉCTRICA

ADVERTENCIA Las conexiones eléctricas y a tierra deben cumplir con las normas correspondientes del Código Eléctrico Nacional y/u otros códigos eléctricos locales.

ADVERTENCIA Desconecte la máquina de la corriente eléctrica y siga los procedimientos de bloqueo/etiquetado.

DATOS ELÉCTRICOS

Cumplimiento de conformidad con el Código Eléctrico Nacional NFPA-70, última adición.

AVISO Para conexiones eléctricas, utilice cable de cobre clasificado para 90 °C como mínimo.

Modelo Voltios/Hertz/Fases		Ampacidad mínima del conductor del circuito de suministro	Ampacidad máxima del dispositivo protector
LXGePR	1/06/021	2020
LXGeR		4040120/208-240(3W)/60/1*

* Los sistemas (3W) requieren tres cables de alimentación que incluyen un neutro que lleva corriente. Debe proporcionarse un cuarto cable adicional para la conexión a tierra de la máquina.

Consulte la parte superior de la manija de la puerta de la máquina y la etiqueta eléctrica en la parte posterior del panel frontal inferior para una selección adecuada.

Método de conexión

1. Retire el panel frontal inferior; para hacerlo, quite los dos tornillos en la parte inferior del panel (Fig. 1).

HOBART RETIRAR DOS TORNILLOS

Fig. 1

1. Abra la puerta del lavavajillas y retire los dos tornillos izquierdos y el tornillo superior derecho (Fig. 2). Jale la parte superior de la unidad hacia adelante más o menos 1" y retire el panel lateral izquierdo.

RETIRAR TRES TORNILLOS

Fig. 2

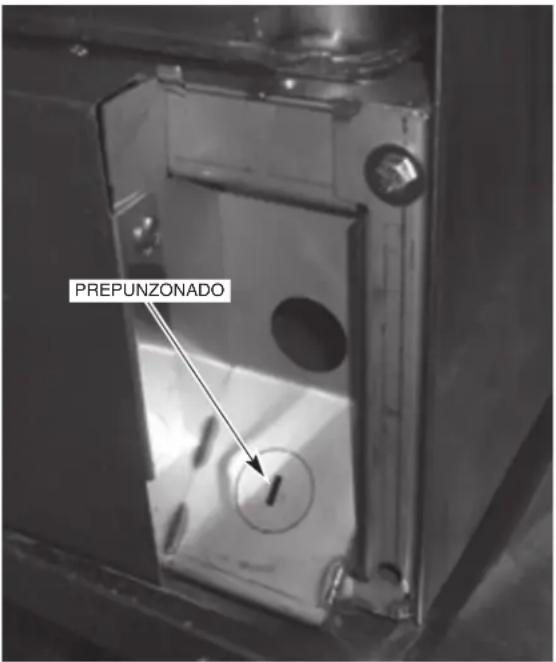

1. Se suminista un agujero para un conductor de tamaño industrial de 1" en la esquina inferior derecha en la parte posterior de la máquina (Fig. 3). Si necesita más espacio, retire el prepunzonado y use un acople de 45°.

PREPUNZONADO

Fig. 3

1. Instale el conducto de tamaño comercial de 1" y el acople. Deje al menos cuatro pies de cable entre la conexión de la pared y la máquina. Esto permite que la máquina se retire de la pared para su limpieza y/o mantenimiento.
2. Inserte los cables a través del acople hacia el frente de la unidad. Al menos 24" y no más de 28" de cable.
3. Realice las conexiones eléctricas según el diagrama suministrado con el equipo y asegure los cables a las conexiones de servicio de la máquina. Mantenga al mínimo el exceso de cable en la base de la unidad.
4. Vuelva a instalar el panel lateral izquierdo, la parte superior de la unidad y el panel frontal inferior. Reinstale los tres tornillos situados detrás de la puerta y los dos tornillos de la parte inferior del panel frontal.

DETERGENTE Y ENJUAGUE

Utilice solo detergentes de grado comercial recomendados por un profesional químico. No use detergentes formulados para lavavajillas residenciales.

Los tiempos de “encendido” de la bombas de detergente y enjuague se ajustan en la fábrica. Si se requieren ajustes, comuníquese con la Oficina de Servicio local de Hobart o su proveedor de productos químicos.

Coloque los recipientes de detergente y enjuague (que se obtienen de un proveedor de químicos) debajo del lavavajillas (lo más cerca a la máquina).

Retire la tapa del recipiente de detergente y coloque el tubo rojo del equipo dentro del recipiente de detergente.

Retire la tapa del recipiente del abrillantador y enjuague y coloque el tubo azul del equipo dentro del recipiente del abrillantador y enjuague.

Asegúrese de empujar los tubos de suministro por completo hasta el fondo de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamiento en los tubos de suministro.

DESINFECTANTE QUÍMICO (LXGePR)

El hipoclorito de sodio (cloro) atacará materiales tales como peltre, aluminio y plata. Por lo tanto, los lavavajillas con desinfección química no deben usarse para lavar estos materiales. LA BOMBA DE DESINFECCIÓN QUÍMICA DEL LXGePR SE AJUSTA DE FÁBRICA PARA USARSE CON SOLUCIÓN DE HIPOCLORITO DE SODIO AL 6%.

AVISO Si se usará solución de hipoclorito de sodio al 8,40%, comuníquese con la Oficina de Servicio local de Hobart.

En los modelos LXGePR, coloque un desinfectante aprobado para máquinas de enjuague con agua potable debajo del lavavajillas (lo más cerca a la máquina) que no esté a más de 10 pulgadas encima del suelo. No premezcle la solución desinfectante con agua ni cualquier otro líquido.

ADVERTENCIA Nunca premezcle un humectante con una solución desinfectante. La mezcla puede causar la formación de gases peligrosos.

Retire la tapa del recipiente de desinfectante y coloque el tubo blanco del equipo dentro del recipiente de desinfectante. Asegúrese de empujar el tubo hasta el fondo de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en los tubos.

Revise con frecuencia el recipiente de desinfectante para garantizar la desinfección.

REVISIÓN DE LA CONCENTRACIÓN DEL DESINFECTANTE

Verifique que haya suficiente químico desinfectante y que el tubo esté insertado completamente en el recipiente del desinfectante. Coloque una canastilla de vasos de vidrio en la máquina.

En los modelos LXGePR, la función PuriRinse debe estar desactivada para revisar correctamente la concentración del desinfectante. Para desactivar PuriRinse, mantenga pulsada la tecla LAVAR por cinco segundos hasta que inicie el ciclo de lavado.

Siga las instrucciones que están en el frasco con papel tornasol y pruebe el agua sobre la superficie del fondo de los vasos. La concentración debe ser de 50 ppm como mínimo a 100 ppm como máximo.

Si la lectura es incorrecta, comuníquese con la Oficina de Servicio local de Hobart o su proveedor de sustancias químicas para hacer ajustes.

SOLUCIÓN PARA DESCALCIFICAR

Todos los modelos LXGeR y LXGePR están equipados con un sistema automático de descalcificación. Durante la instalación, un técnico de servicio calificado de Hobart o el proveedor de productos químicos debe ajustar la dureza del agua total para establecer correctamente los intervalos de descalcificación.

Retire la tapa del recipiente de desincrustante y coloque el tubo negro del equipo dentro del recipiente. Asegúrese de empujar el tubo hasta el fondo de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en los tubos.

LLENADO DE LAS BOMBAS DE QUÍMICOS.

Cuando se vacía un producto químico, el llenado se inicia automáticamente la próxima vez que se encienda la máquina o se haya iniciado un ciclo de lavado. Observe que el tiempo de llenado inicial para todas las bombas (detergente, enjuague y desinfectante) es de 60 segundos. Si la sustancia química no se detecta en 60 segundos, el indicador de agregar químico destellará. Después de detectar la sustancia química, el indicador en la pantalla se apagará y la bomba continuará llenándose durante 10 segundos para permitir que los productos químicos lleguen a la máquina. Si todas las sustancias químicas están vacías, el desinfectante se llenará primero y luego el detergente. Solo una bomba de químicos funcionará a la vez.

Si las sustancias químicas no se detectan después de tres operaciones de llenado consecutivas, el indicador de agregar químico destellará y se cancelará el llenado. La próxima vez que se inicie un ciclo de lavado, el indicador de agregar químico seguirá destellando. Compruebe que los recipientes de sustancias químicas no estén vacíos y que los tubos de suministro estén insertados completamente en el fondo de los recipientes.

La operación de llenado puede restaurarse al apagar el lavavajillas y luego encenderlo.

Si los recipientes de sustancias químicas no están vacíos y los tubos de suministro están insertados correctamente, el sensor químico o las bombas podrían estar funcionando mal; comuníquese con la Oficina de Servicio local de Hobart.

ADVERTENCIA

No premezcle otras sustancias químicas con el hipoclorito de puede causar la formación de gases peligrosos.

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Importante: Los recipientes de sustancias químicas se deben colocar a no más de 16 ^+ sobre el piso. Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

Use solo hipoclorito de sodio (cloro líquido) al 6% u 8,4% como químico desinfectante para asegurar el funcionamiento correcto del lavavajillas.

Ciertos materiales incluyendo la chapa de plata, aluminio y estaño son atacados por el hipoclorito de sodio (cloro líquido).

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en .875" o disminuirse en .375".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 44" AFF.

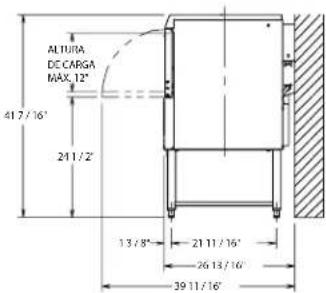

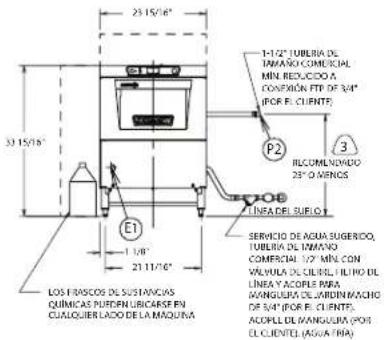

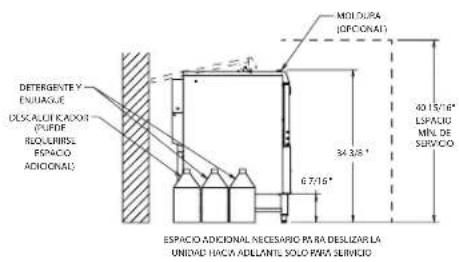

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 10-5/8" AFF.

P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;

120 °F MÍN. DE AGUA PARA LXGePR, 140 °F RECOMENDADO.

P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

E1 P2 P1 PARED P2 9° M/N

DETROCRATE Y EULAGUE DESNFECTANTE CONLUERO DISCA FICADOR INJUS DE BRIQUISIBLE LIPACIO ADJUDUAL MOZOLISA (DUCIONAL) 40 (100%) ESTADO MIN DE SERVATO 34.5/8" 6.7/10"

ESPECIO ADICIONAL NECESARIO PARA DESLIZAR LA UNIDAD HACIA ADE ANTE SOLIO PARA SERVICIO

23.15/18" 23.15/18" E1 1:1/8" 21.70/18" T-72 TUBLA DE IMAVRO COVERAL VIN REDUCIDO A CONDION FEP DE 9° (POBL CLINTP) P7 RECOVENDADO 23" O MENOS LINE DEL SURCE SURVOCIO DE ACUS SUGUENO, TURBRA DE TUMARO COMPOBA 1/2 MIN. CON VANDLA DE CIRIL FLORE DE LINEA Y ACULE PARA MANGUERA DE JARDIN MACHO DE

LOS FRASCOS DE SUSTANCIAS QUÍMICAS PUEDEN UBICARSE EN CUALQUIRILADO DE LA NÁQUINA

ALLUM-OL MAX 12" 1/4" 1.3/4" 21.11/16" 25.8/16" 35.7/16"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXGePR	120/60/1 15.4 20 20

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXGePR 1900	800

PESOS DE ENVÍO	LXGePR
PESO NETO DE LA MÁQUINA	150 LBS
PESO DE ENVÍO NACIONAL	170 LBS

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXGePR, pequeño)

ADVERTENCIA

No premezcle otras sustancias químicas con el hipoclorito de puede causar la formación de gases peligrosos.

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Importante: Los recipientes de sustancias químicas se deben colocar a no más de 24" sobre el piso.

Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

Use solo hipoclorito de sodio (cloro líquido) al 6% u 8,4% como químico desinfectante para asegurar el funcionamiento correcto del lavavajillas.

Ciertos materiales incluyendo la chapa de plata, aluminio y estaño son atacados por el hipoclorito de sodio (cloro líquido).

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en .875" o disminuirse en .375".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 51° AFF.

MOLUURA (OPCIONAL) 48 7/16" ESPACIO MIN. DE SERVICIO 13 15/16" ESPIACIO ADICIONAL NECESARIO PARA DESLIZAR LA UNIDAD HACIA ADELANTE SOLO PARA SERVICIO 23 15/16" E1 DETERGENTE ENJAGUS, DESINFECTANTE CON CLORO Y RECIPIENTES DE DESCALCIFECADOR PUELEN URICARSE DEBAJO DE LA MAQUINA 1-1/2" TUBERIA DE TAMANO COMERCIAL MIN. REDUCIDO A CONEXIÓN FTP DE 3/4" (POR EL CLIENTE) P2 3 RECOMENDADO 31" O MENOS LINEA DEL SUEGO SERVICIO DE AGUA SUGERIDO, TUBERIA DE TAMANO COMER- CIAL 1/2" MIN. CON VALULA DE CIERRE, FILTRO DE LINEA Y ACOPLE PARA MANGUERA DE JARDIN MACHO DE 3/4" (POR EL CLIENTE)

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 18-1/8" AFF.
P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;
120 °F MÍN. DE AGUA PARA LXGePR, 140 °F RECOMENDADO.
P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

E1 P2 P1 PARED1 24 21 21 P2

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXGePR	20/60/1 15.4 20 20

ALTURA DE CARGA MAX. 12° 41.7/16" 26.1/2" 13.8" 21.11/16" 25.9/16" 30.7/16"

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXGePR 1900	800

PESOS DE ENVÍO	LXGePR
PESO NETO DE LA MÁQUINA	150 LBS
PESO DE ENVÍO NACIONAL	170 LBS

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXGePR, grande)

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en .875" o disminuirse en .375".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 44" AFF.

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 10-5/8" AFF.
P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;

55-85° F (FRÍO) RECOMENDADO PARA LXGeR.

P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

E1 P2 P1 PAHED 9° MIN P2

MOLTURA (OPCIONA) 40.15"14" LIPACIO MINI DE SIVOCIO 6.7/16" DETERGENTE Y ENJAGUE DESCALIFICADO (PURDE) RLOURIRIS, ESPACIO ADICIONA) ESPACIO ADICIONAL NECESARIO PARA DESLIZAR LA UNIDAD TIVA ADILIZANTIL SOLIO PARA SERVICIO

23.15/16" 33.15/16" E1 1 1/8" 21.11/16" LOS FRANCOS DE SUSTANCIAS QUIMICAS FURDEN UBICARSE EN CUALQUIER LADO DE LA MAQUINA 1-1/2" TUBLIRA DE JAMASKO COMERCIAL MINI REDUCO A COAFION FIT DE 3/4" (POR EL CLIENTE) P2 BLCUMENOMIDO 28" O VENOS LINEA DEL SURJO SERVICIO DE AGUA SUGERIDO, TUBLIRA DE JAMAYO COMERCIAL 1/2" MIN. CON VAVUJA DE CILINEL, FLIÑO DL LINEA Y ACOPES PARA WANGUJA DE ORDIN MACHO DE 3/4" (POR EL CLIENTE), ACOPES DE WANGUJA (POR EL CLIENTE), ASUA TRPA)

ALTURA DE CARGA MAX. 12" 17" 1 3/8" 21 11/16" 26 15/16" 39 12/16"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXGeR	120/208-240(3W)/60/1* 30.5	40 40

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXGeR 1100	2000

PESOS DE ENVÍO	LXGeR
PESO NETO DE LA MÁQUINA	165 LBS
PESO DE ENVÍO NACIONAL	185 LBS

* ESTE SISTEMA REQUIERE TRES CABLES DE ALIMENTACIÓN QUE INCLUYE UN NEUTRO QUE LLEVA CORRIENTE, UN CUARTO CABLE ADICIONAL DEBE PROPORCIONARSE PARA LA CONEXIÓN A TIERRA DE LA MÁQUINA.

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXGeR, pequeño)

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en .875" o disminuirse en .375".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 51° AFF.

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 18-1/8" AFF.
P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;
55-85° F (FRÍO) RECOMENDADO PARA LXGeR.
P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

E1 P2 P1 PABED P2

MOLDURA (OPCIONAL) 48.7 / 16" ESPACIO MIN DE SERVICIO 41.7 / 8" 13.15 / 16"

ESPACIO ADICIONAL NECESSARIO PARA DESLIZAR LA UNIDAD HACIA ADELANTE SOLO PARA SERVICIO

23 15/16 PO 1-1/2" TURBIA DE TAMARO COMERCIAL MIN. REDUCIDO A CONEXION FTP DE 3/4" (POR EL CLIENTE) P2 RECOMENDADO 31° O MENOS DETERGENTE, ENLIAGUE, Y RECIPIENTES DE DESCALGIRICA- DOR PUEDEN UBICARSE DERAJO DE LA MAQUINA LINEA DEL SUELO 1 1/8" 21 11/16" SERVICIO DE AGUA SUGRIDIO, TUBERIA DE TAMARO COMER. CUAL 1/2" MIN. CON VAÑULA DE CIERRE, FILTRO DE LINEA Y

SERVICIO DE AGUA SUGERIDO, TUBERIA DE TAMAÑO COMERCIAL 1/2" MÍN. CON VÁLVULA DE CIERRE, FILTRO DE LÍNEA Y ACOPLE PARA MANGUERA DE JARDÍN MACHO DE 3/4" (POR EL CLIENTE). (AGUA FIBA)

ALTURA DE CARGA MAX. 12° 41 7/16' 241/2' 13/8" 21 11/16" 26 13/16" 39 11/16"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXGeR	120/208-240(3W)/60/1" 30.5	40 40

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXGeR 1100 2000

PESOS DE ENVÍO	LXGeR
PESO NETO DE LA MÁQUINA	165 LBS
PESO DE ENVÍO NACIONAL	185 LBS

* ESTE SISTEMA REQUIERE TRES CABLES DE ALIMENTACIÓN QUE INCLUYE UN NEUTRO QUE LLEVA CORRIENTE, UN CUARTO CABLE ADICIONAL DEBE PROPORCIONARSE PARA LA CONEXIÓN A TIERRA DE LA MÁQUINA.

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXGeR, grande)

PROGRAMACIÓN

PROGRAMACIÓN EN MODO DE ADMINISTRADOR

El microprocesador de la máquina permite varias opciones de funcionamiento. Para activar o cambiar estas funciones, debe entrar al modo de programación.

El modo de programación del Administrador requiere que se introduzca un CÓDIGO DEL ADMINISTRADOR para acceder a las opciones que aparecen en el MENÚ DE PARÁMETROS. El código del administrador es 1001.

INSTRUCCIONES DE PROGRAMACIÓN

Todos los cambios se realizarán a través del menú en pantalla mediante los botones FLECHA ARRIBA, FLECHA ABAJO/MENÚ e INTRO situados en el teclado en la parte superior de la máquina (Fig. 4).

LAVARPANTALLAENCENDER FLECHA ARRIBA LAVARPANTALLAENCENDER FLECHA ARRIBA ELFCHA ABAJO/MENÚ INTRO BOTA BOTA ADVANSYS BOTÓN ADVANSYS

Fig. 4

INDICACIONES EN LA PANTALLA DEL MENÚ

Las indicaciones siguientes se utilizan dentro de los menús:

• Las teclas de flecha ARRIBA y flecha ABAJO/MENÚ se utilizan para cambiar los valores de los parámetros y para navegar por el menú.
• La tecla ENT (INTRO) se utiliza para aceptar un valor, realizar una acción específica o para entrar a un submenú.
• El texto a la derecha del símbolo ‘>’ en la pantalla de visualización muestra qué acción o comando se producirá si se presiona la tecla ENT (INTRO).

CÓMO CAMBIAR PARÁMETROS INGRESE CÓD. SEGURIDAD DEL ADMINISTRADOR: 1001

SE REQUIERE CAMBIAR LOS PARÁMETROS PARA CAMBIAR TODOS LOS CÓDIGOS ABAJO

BOMBA QUÍMICA activa o desactiva la bomba de detergente o la bomba de enjuague.

CICLO DE LAVADO permite la personalización del tiempo de ejecución total.

ALARMAS DE TEMPERATURA BAJA solo para máquinas en caliente: (parámetros) activa o desactiva una alerta que indica que la temperatura final de enjuague estuvo abajo de la temperatura mínima por un periodo.

ALARMA DE BRAZO DE LAVADO activa o desactiva una alarma que alerta al operador de que los brazos de lavado pueden estar obstruidos o bloqueados.

DESCALCIFICAR activa o desactiva el recordatorio de descalcificar.

UNIDADES DE TEMPERATURA permite elegir entre grados Fahrenheit o Celsius.


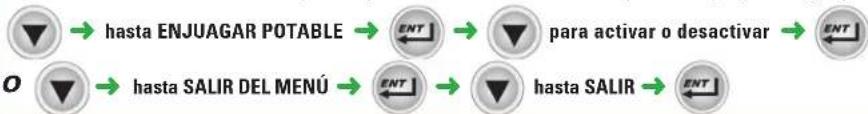

ENJUAGAR POTABLE solo para máquinas en frío, activa/desactiva la opción de enjuague con agua potable.

INDICADOR DE AGUA SUCIA desactiva o da una opción de cuántos ciclos hará la máquina entre los ciclos de alerta de sucia alerta y refrescar. → hasta INDICADOR DE AGUA SUCIA → ENT → a Desactivar, 20 ciclos, 40 ciclos o 60 ciclos → ENT → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT MODO DE AHORRO DE ENERGÍA desactiva o da la opción de cuántas horas quedará encendida la unidad antes de entrar al modo de ahorro de energía. → hasta MODO DE AHORRO DE ENERGÍA → ENT → a Desactivado, 1 hora, 2 horas o 3 horas → ENT → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT ALERTA DE AGREGAR QUÍMICOS activa o desactiva la alerta sonora de químicos faltantes. → hasta ALERTA SONORA DE AGREGAR QUÍMICOS → ENT → para activar o desactivar → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT ALERTA SONORA DE CICLO FINAL activa o desactiva la unidad que crea una alerta sonora al final de cada ciclo de lavado. → hasta ALERTA SONORA DE CICLO FINAL → ENT → para activar o desactivar → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT IDIOMA permite elegir el idioma inglés, francés o español → hasta IDIOMA → ENT → a inglés, francés o español → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT BOTÓN advansús permite la personalización del botón advansús a usarse para diversas de opciones. → hasta BOTÓN advansús → ENT → a: Limpiar depósito, Un lavado suave, Un lavado normal, Un lavado fuerte (sólo LXe), Ciclo para descalcificar o Ahorro de energía → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT SALIR DEL MENÚ AL MENÚ DEL ADMINISTRADOR PRINCIPAL → hasta SALIR DEL MENÚ → ENT DESCALCIFICAR YA permite ejecutar un ciclo para descalcificar del menú en cualquier momento. Nota: esta operación puede tomar de 20 a 45 minutos según las condiciones. → hasta DESCALCIFICAR YA → ENT → a Sí o NO → ENT (saldrá del menú)

Nombre del parámetro	Modelos Advansys (LXGePR, LXGeR)	Descripción	Valores posibles	Valor predeterminado
Bomba del detergente	√	Activa o desactiva la bomba del detergente.	Desactivado o Activado	Activado
Bomba de enjuague	√	Activa o desactiva la bomba de enjuague.	Desactivado o Activado	Activado
Ciclo de lavado	√	Fija la duración del ciclo.	Suave, Normal o Fuerte	Normal
Alarmas de baja temperatura	Solo LXGeR	El LXGeR sólo activa o desactiva una alerta visual en la pantalla que indica que la temperatura del enjuague final está por debajo del mínimo exigido de 180 °F (82 °C). Cuando está activada, se mostrará un mensaje que notifica al usuario de esta condición después de tres ciclos consecutivos cuando no se alcance la temperatura final de enjuague requerida. Sin embargo, el funcionamiento de la máquina no cambiará y el lavavajillas seguirá lavando como se espera. Después de que la temperatura aumente y pase a la mínima, se detendrá el mensaje. Si está desactivado, no habrá un mensaje adicional que indique una baja temperatura; sin embargo, la visualización de la temperatura todavía mostrará la temperatura del agua de enjuague actual y final.	Desactivado o Activado	Desactivado
Alerta del brazo de lavado	√	Activa la alerta visual, sonora y visual, o desactiva la alerta que se muestra cuando la máquina detecta un brazo de lavado que está atascado o bloqueado donde el lavavajillas podría resultar afectado.	Desactivado Visual o Audio y Visual	Audio y Visual
Descalcificar	√	Activa o desactiva la alerta de la opción de descalcificar.	Desactivado o Activado	Activado
Unidades de temperatura	√	Establece las unidades de la pantalla en grados Fahrenheit o Celsius.	Fahrenheit o Celsius	Fahrenheit
Enjuague potable	Solo LXGePR	En las máquinas LXGePR, este parámetro activa o desactiva la opción PuriRinse que rocía agua nueva tras el ciclo de desinfección para eliminar el desinfectante del lavavajillas.	Desactivado o Activado	Activado
Indicador de agua sucia	√	En las máquinas de Advansys, esta opción permite un recordatorio para que el operador sepa que han pasado 20, 40 o 60 ciclos y se recomienda un ciclo de refresco de agua especial. Este ciclo drenará una parte del agua de lavado y la refrescará con agua nueva caliente.	Desactivado, 20, 40 o 60 ciclos	Desactivado
Modo de ahorro de energía	√	En las máquinas Advansys, esta configuración controlará cuándo apagará la máquina los calentadores a fin de ahorrar energía cuando no esté en uso.	Desactivado, 1, 2 o 3 horas	2 horas
Alerta de agregar químicos	√	Activa o desactiva una alarma audible si no se detecta una sustancia química.	Desactivado Visual o Audio y Visual	Audio y Visual
Alerta sonora de final del ciclo	√	Activa o desactiva una alarma sonora al final de un ciclo.	Desactivado o Activado	Desactivado
Idioma	√	Establece el idioma de la pantalla en inglés o francés.	Inglés (EE.UU.) o francés (Canadá)	Inglés (EE.UU.)
Botón Advansys	√	Seleccione la función para el botón Advansys.	1. No programado2. Limpiar el tanque3. Una lavada suave4. Una lavada normal5. Ejecutar ciclo para descalcificar6. Ahorro de energía	No programado de la fábrica
Salir del menú	√	Pulse ENT (INTRO) para salir del menú de Parámetros y volver al menú del Administrador. Todos los ajustes que se han cambiado se guardan.

OPERACIÓN DEL LAVAVAJILLAS LXGeR

HAGA ESTO LA PANTALLA MUESTRA COMENTARIOS
Presione ENCENDER. Modelo. El lavavajillas realiza una		autorevisión. Esto toma 5 segundos.
		LLENAR y el icono de llenar se iluminará; la temperatura del tanque se muestra cuando la máquina se está llenando.CALENTAMIENTO y el icono de calentamiento y el icono de calentamiento se encenderá cuando el sobrecalentador se esté precalentando. en los modelos LXGeR. Este precalentamiento puede durar hasta 15 minutos.
		Durante el llenado, se muestra la temperatura del depósito.
Abra la puerta; deslice la canastilla en el lavavajillas. Cierre la puerta.	LISTO se encenderá y se mostrará la temperatura del tanque.	El detergente se agregará automáticamente durante el ciclo de lavado.El agente de Enjuague y el Desinfectante se agregarán automáticamente durante el ciclo de enjuague. (NOTA: el desinfectante solo se usa en los modelos LXGePR).
Pulse LAVAR. LAVAR y el icono de lavar de encenderá; la temperatura del tanque se muestra en el ciclo de lavado.ENJUAGAR y el icono de enjuagar encendidos; la temperatura del depósito se muestra en el ciclo de lavado.		La máquina inicia un ciclo de lavado y enjuague.Si se abre la puerta durante el ciclo de lavado, enjuague o drenaje, El ciclo continuará donde se quedó al momento de cerrar la puerta.Si ENCENDER se pulsa durante el ciclo, la máquina se drenará y apagará.
Cuando haya terminado el ciclo, Retire la canastilla limpia y cargue la máquina con otra canastilla para lavar; o si no se usa, la máquina entrará al modo de inactividad.	LISTO se encenderá y se mostrará la temperatura del tanque.	La máquina se drenará y apagará si se llegó al tiempo de apagado por inactividad de cuatro horas.
Al final del día, presione ENCENDER.	Se mostrarán DRENAJE y APAGADO EN MARCHA; luego la pantalla se apagará.	Si se pulsa la tecla ENCENDER, la máquina se drenará y apagará.

MENSAJES DE ERROR/DIAGNÓSTICO

Error Pantalla Descripción
Puerta abierta Puerta abierta			Se muestra cuando la puerta de la máquina está abierta.
Brazo de lavado atascado/ bloqueado	ALERTA DEL BRAZO DE LAVADO- Retirar y limpiar brazo- Revisar boquillas- Cambiar brazo- Cerrar puerta		Se muestra si el brazo de lavado está atascado o bloqueado, lo que podría causar un lavado pobre. Siga las instrucciones en pantalla.
Temperatura de enjuague baja	TEMP. DE ENJUAGUE BAJA		Después de dos temperaturas bajas consecutivas, si el problema se produce en el tercer ciclo, se mostrará un error. La máquina continuará ejecutando ciclos.
Temperatura de enjuague baja (10 Sucesivamente)	TEMP. DE ENJUAGUE BAJARevisar entrada de agua		Si se produce el error de Baja temperatura de enjuague en 10 ciclos consecutivos, el error cambiará. La máquina continuará ejecutando ciclos.
Error de Termistor en lavado	SENSOR DE TEMPERATURA DE LAVADOServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura de lavado está fuera de rango. La máquina continuará ejecutando ciclos.
Error de Termistor en sobrecalentador	SENSOR DE TEMPERATURA DEL SOBRECALENTADORServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura del sobrecalentador está fuera de rango. La máquina continuará ejecutando ciclos. (solo el LXGeR).
Error de Termistor en enjuague final	SENSOR DE TEMPERATURA DE ENJUAGUEServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura de enjuague final está fuera de rango. La máquina continuará ejecutando ciclos.
Poca agua en el sobrecalentador (Interrupción en cualquier ciclo)	ERROR DE LLENADOServicio requerido(Número de teléfono de servicio)		Aparecerá un error si la unidad se interrumpe antes de que esté completamente llena. La máquina no funcionará y solo permitirá el apagado.
Error de drenaje	ERROR DE DRENAJEServicio requerido(Número de teléfono de servicio)		Error que aparece cuando el nivel de agua en la unidad no sube. La máquina no funcionará y solo permitirá el apagado.
Error en nivel del depósito	SENSOR DEL NIVEL DEL DEPÓSITOServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si el interruptor de presión del depósito está fuera de rango. La máquina no funcionará y solo permitirá el apagado.
Error en nivel del sobrecalentador	SENSOR DEL NIVEL DEL SOBRECALENTADORServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si el interruptor de presión del sobrecalentador está fuera de rango.La máquina no funcionará y solo permitirá el apagado.

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXGePR)

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXGeR)

Drenaje 18 segundos máx. Drenaje 18 segundos máx.

Enjuague 8 segundos Enjuague 8 segundos

Pausa 10 segundos Pausa 5 segundos

Enjuague 7 segundos Condensar 105 segundos máx.

* La absorción máxima puede variar, según el voltaje de operación y la temperatura de entrada de agua para un aumento de 70 °F en las máquinas LXGeR.

** El tiempo del ciclo de lavado se puede ajustar a un ciclo de 56 u 85 segundos.

PREPARACIÓN

Asegúrese de que los coladores gruesos (Fig. 6) y finos (Fig. 7) estén en su lugar y sin residuos. Asegúrese de que el colador grueso esté instalado con el mango hacia el frente de la máquina. Compruebe ambos brazos de lavado y enjuague para asegurarse de que giren libremente y no estén obstruidos.

COLADOR GRUESO

COLADOR FINO

Fig. 6 Fig. 7

Compruebe si algún detergente, enjuague o sustancia química desinfectante tiene que rellenarse.

QUÉ HACER Y QUÉ NO HACER CON SU NUEVO LAVAVAJILLAS HOBART

SÍ: Garantice la dureza del agua adecuada.

Sí: Prelave los platos completamente.

SÍ: Utilice solo detergentes recomendados por el profesional químico.

SÍ: Al final del día, limpie a fondo la máquina y luego enjuáguela y séquela. (Deje la puerta abierta).

SÍ: Utilice solo los productos formulados para ser seguros en acero inoxidable.

NO: Use detergentes formulados para lavavajillas residenciales.

NO: Permita que se acumulen restos de comida en el fondo del depósito.

NO: Supere las concentraciones químicas recomendadas por el fabricante del detergente, desinfectante, enjuague o desincrustante.

NO: Utilice un estropajo de acero para limpiar la superficie del lavavajillas.

NO: Permita que objetos extraños entren a la unidad, especialmente contaminantes metálicos.

LIMPIEZA

Esta máquina se debe limpiar al menos una vez por día de trabajo. Utilice solo los productos formulados para ser seguros en acero inoxidable.

1. Presione ENCENDER. La máquina se drenará. Cuando la pantalla ya no esté iluminada, abra la puerta y retire cualquier residuo del fondo del depósito. No permita que se acumulen restos de comida en el fondo del depósito.
2. Retire el brazo de enjuague inferior al pulsar los botones ubicados a los lados del concentrador central y despréndalo (Fig. 8). Retire el brazo de lavado inferior al desprender el brazo del eje. Retire los brazos de lavado y enjuague superiores de la misma manera. Retire los coladores de gruesos y finos (consulte las Figs. 6 y 7). Limpie a fondo estos artículos en un fregadero. Retire los residuos de las boquillas de los brazos de lavado y enjuague.

BOTONES DEL CENTRO DEL BRAZO DE ENJUAGUE (LXGePR y LXGeR)

Fig. 8

1. Con un trapo húmedo, limpie el interior de la máquina. NO use estropajo de acero. Limpie el exterior de la máquina. Retire cualquier residuo restante con un limpiador suave formulado para acero inoxidable y un trapo suave o cepillo.
2. Sustituya los coladores de finos y gruesos. Reinstale el brazo de lavado inferior al presionarlo hacia abajo en el eje. Presione los botones ubicados a los lados del concentrador central, coloque el brazo de enjuague en el eje y libérelo. Gire los brazos para cerciorarse que giran libremente. Repita este procedimiento con los brazos de lavado y enjuagues superiores.
3. Use un trapo suave y húmedo, o una esponja y un limpiador suave para limpiar el teclado de control y la pantalla. NO use limpiadores abrasivos o fuertes o estropajos.
4. Deje la puerta entreabierta durante la noche para permitir que el interior reciba aire y se seque. El diseño de la puerta permitirá que la puerta quede entreabierta y pueda usarse para ventilar la máquina el final del día.

MANTENIMIENTO

El mantenimiento y el cuidado regulares son importantes para obtener resultados óptimos con el lavavajillas Hobart.

DESCALCIFICACIÓN

ADVERTENCIA La solución de descalcificación, los agentes de enjuague o cualquier clase de ácido no deben entrar en contacto con cloro o una solución de enjuague que contenga cloro utilizado en máquinas con sustancias químicas y de desinfección. La mezcla puede causar la formación de gases peligrosos. Todo este procedimiento debe seguirse paso por paso para obtener resultados seguros y satisfactorios.

AVISO No permita que el agente de descalcificación permanezca en la máquina más tiempo del recomendado por el fabricante del agente de descalcificación.

DESCALCIFIQUE EL LAVAVAJILLAS CON REGULARIDAD SEGÚN SEA NECESARIO. La regularidad dependerá del contenido de minerales del agua de suministro. La descalcificación debe hacerse cuando pueda ver señales claras de depósitos de cal (una sustancia blanca y caliza) en el interior de las paredes y en los brazos de lavado. Todos los modelos LXGe están equipados con un recordatorio del ciclo para descalcificar automático. Se recomienda que la descalcificación se haga cuando se ilumine DESCALCIFICACIÓN RECOMENDADA y están provistos de una bomba de descalcificación interna que bombeará automáticamente la cantidad requerida de agente de descalcificación en la unidad.

Si la descalcificación es necesaria, debe usarse un agente de descalcificación (tal como Lime-A-Way ^® o LSR ^® ) para obtener mejores resultados.

Después de haber expirado la cantidad de ciclos preprogramados, el control indicará la solicitud de descalcificación al mostrar DESCALCIFICACIÓN RECOMENDADA y mostrará “¿Desea descalcificar ya?”. Debe ingresar “Sí” o “No” para proceder con un ciclo de descalcificación o para continuar con el funcionamiento normal de la máquina. Si se selecciona “No”, la máquina continuará notificándole al operador en cada inicio y apagado hasta que se haya completado el ciclo para descalcificar. Para descalcificar la unidad:

1. Pulse la tecla ABAJO/MENÚ hasta que se muestre el símbolo “>” a la izquierda de “Sí” y pulse la tecla ENT (INTRO).
2. Retire la canastilla de platos de la máquina.
3. Retire los coladores de la máquina y límpielos. Sustituya el colador, vacíe la canastilla y cierre la puerta.
4. Asegúrese de que el recipiente con la sustancia química descalcificante no esté vacío. Asegúrese de empujar el tubo vertical de suministro por completo en la parte inferior de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en el tubo de suministro.
5. Pulse la tecla ENT (INTRO) para entrar al modo de descalcificación. La máquina se drenará y llenará de agua nueva.
6. La unidad entrará automáticamente al modo de lavado durante 10 minutos, luego comenzará las dos operaciones de enjuague y drenaje después de terminar el ciclo de relleno.
7. Después de haberse completado el proceso de descalcificación, se apagará el control.
8. Inspeccione el interior de la máquina por si hay depósitos de cal. Si es necesario, podrá iniciarse otro ciclo para descalcificar al entrar al Modo de Programación del Administrador.

LUBRICACIÓN

El motor de la bomba tiene rodamientos sellados permanentemente y no requiere de lubricación.

SOLUCIÓN DE PROBLEMAS

Esta sección detalla varios síntomas y causas posibles que pueden encontrarse en el caso de un funcionamiento anormal de la máquina. Si los síntomas persisten después de haber revisado las causas posibles, será necesario un mantenimiento.

Síntoma Causas posibles
La máquina no funciona (pantalla apagada).	1. Máquina apagada - encienda la máquina.2. Fusible quemado o disyuntor apagado en la fuente de alimentación.3. Cable no enchufado (solo modelos con cable).
La máquina no funciona (pantalla encendida).	1. Pantalla: “PUERTA ABIERTA” - abra y cierre la puerta. Si el problema persiste, comuníquese con la Oficina de Servicios local de Hobart.2. Consulte “Máquina no llena o no llena lo suficiente”.
Los platos no se limpian. 1. Los coladores están tapados lo que causa un suministro de agua inadecuado a la bomba - limpie de acuerdo a las instrucciones. (Consulte LIMPIEZA).2. La obstrucción en el/los brazo(s) de lavado no permitirán que giren - limpie de acuerdo a las instrucciones. (Consulte LIMPIEZA).3. Los brazos de lavado y/o limpieza no giran - compruebe de que giran libremente.4. El dispensador de detergente puede estar tapado.5. Acumulación de restos - friegue los platos antes del ciclo.6. Carga inadecuada de las canastillas. (Consulte PREPARACIÓN).7. Poca agua - compruebe el suministro de agua.8. La temperatura del agua está muy baja - observe la temperatura de lavado en pantalla durante el LAVADO; debe estar sobre los 120 °F para las máquinas de desinfección con sustancias químicas y sobre los 150 °F para las máquinas de alta temperatura.9. Suministro de agua entrante apagado.
Manchas en los cubiertos, vasos o platos.	1. Canastillas cargadas inapropiadamente2. Temperatura de agua muy baja.3. Tipo o concentración inapropiados de detergente - comuníquese con el representante de productos químicos.4. Agua dura - instale un suavizador de agua; use un agente de enjuague.5. Llenado insuficiente - compruebe el suministro de agua.
Las sustancias químicas no se están suministrando.	1. Poca cantidad de sustancias químicas - compruebe los niveles.2. Fuga de aire en las conexiones de la manguera de suministro - compruebe la inserción de los acoples de conexión rápida y los amarres de cables en el tubo a las conexiones de los tubos.3. Tubos estrangulados - compruebe que los dobleces sean uniformes.
Restos de comida permanecen en el lavavajillas.	Siga las instrucciones de limpieza diariamente. (Consulte LIMPIEZA).
Apariencia de óxido en la máquina.	1. Asegure de no usar un estropajo de acero para limpiar la máquina.2. Puede deberse al alto contenido de hierro en el agua.
Resultados inesperados en las vajillas u otros platos.	Marcas - usualmente causado por cualquier combinación de altas temperaturas, agua suave, vidrio suave o soluciones de lavado altamente alcalinas.Manchado - evite lavar plata, chapa de plata, y estaño en máquinas de desinfección con sustancias químicas.Picadura - el acero inoxidable puede picarse con el contacto prolongado de alimentos que contienen sal, jugos de frutas, vinagre, etc. Lavar inmediatamente.Marcas negras o grises - puede haberse frotado con aluminio.Manchas pardas - puede deberse al alto contenido de hierro en el agua.Astillado - la carga inapropiada o las vajillas son muy delicadas.Pieza de madera dañada - evite lavarlo en el lavavajillas.Oxido en hierro fundido - se perdió el templado con el lavavajillas.Evite lavarlo en el lavavajillas.Distorsión de la pieza de plástico - altas temperaturas.Compruebe las instrucciones de la pieza de plástico.
Lecturas de temperatura baja.	Temperatura de suministro de agua baja - asegúrese de que cumpla con la temperatura mínima recomendada.Uso del ciclo rápido - si la temperatura del agua entrante es baja y la frecuencia de uso del ciclo es alta, el suministro de agua caliente podría ser insuficiente para cumplir con la demanda.La carga de piezas pesadas enfrían el agua de lavado - no sobrecargue los estantes.El calentador del reforzante o el calentador del depósito se ajustaron a bajo - contacte a la Oficina de Servicio local de Hobart.
La máquina no llena o no llena lo suficiente.	Baja presión de agua - compruebe si el colador de la manguera está tapado; asegúrese de que la presión del agua del sitio cumpla con las presiones de flujo mínimas.Sin flujo de agua - las válvulas de suministro de agua principales quizás no estén trabajando.
La máquina se llena mucho o tiene fugas de la puerta.	Máquina no nivelada. (Consulte NIVELACIÓN).La válvula solenoide de llenado tiene fuga - apague el lavavajillas; si el agua sigue fluyendo en la máquina, contacte a la Oficina de Servicio local de Hobart.
La máquina no drena. 1. El drenaje	de los tubos está restringido - compruebe si la línea de drenaje del lavavajillas está estrangulada; asegúrese que la velocidad de drenaje apropiada sea permitida de la plomería.Apague la máquina. Espere varios segundos y luego encienda la máquina. Repita este procedimiento si es necesario. Si el problema persiste, comuníquese con la Oficina de Servicio local de Hobart.
Ocasionalmente gotea algo de agua desde los brazos de enjuague (solo en lavavajillas de alta temperatura).	Esto es normal debido a la expansión del agua calentada en el depósito del reforzante.
