Tipo de producto	Pulverizador de presión manual
Capacidad del depósito	8 L
Material del depósito	PE-PP
Material de la manguera	PVC
Material de la lanza	Acero inoxidable
Dimensiones generales	18 x 55 x 18 cm
Longitud de la manguera	125 cm
Longitud de la lanza	35 cm
Peso	1020 g
Funciones principales	Pulverización intermitente y continua mediante gatillo con bloqueo
Alimentación	Manual por bomba
Productos compatibles	Soluciones a base de agua: insecticidas, fungicidas, herbicidas, fertilizantes diluidos
Seguridad	Válvula de seguridad para evitar sobrepresión; no abrir bajo presión
Mantenimiento y limpieza	Enjuagar después de cada uso; engrasar juntas y válvula con silicona; limpiar boquilla
Piezas de repuesto y reparabilidad	Juntas, válvula antirretorno, tubo buceador, boquilla ajustable
Accesorios incluidos	Correa, boquilla ajustable, válvula de seguridad
Garantía	24 meses (uso doméstico)
Marca	Toolland (distribuido por Velleman)
Modelo	DT20008N

Preguntas frecuentes - DT20008N Toolland

¿Qué productos puedo usar en este pulverizador?

Use solo soluciones a base de agua como insecticidas, fungicidas, herbicidas y fertilizantes diluidos. Evite disolventes (aguarrás), pinturas, aceites y productos demasiado espesos.

¿Cómo poner el pulverizador bajo presión?

Desbloquee el mango de la bomba girándolo en sentido antihorario, luego bombee hasta que la válvula de seguridad evacue el exceso de aire. No bombee más después de este disparo.

¿Cómo cambiar al modo de pulverización continua?

Presione el gatillo y empuje el pulgar hacia adelante en la posición de bloqueo. Para detener, tire la palanca hacia atrás y suelte.

¿Qué hacer si el chorro es débil o inexistente?

Verifique la presión (bombee de nuevo) y busque posibles obstrucciones en la boquilla o la lanza. Consulte la sección de mantenimiento del manual.

¿Cómo limpiar el pulverizador después de su uso?

Vacíe el depósito, agregue agua caliente con un poco de detergente, pulverice la mezcla, luego enjuague con agua limpia. No olvide descomprimir el aparato tirando de la válvula de seguridad antes de la limpieza.

¿Puedo usar productos en polvo?

Sí, siempre que sean totalmente solubles en agua. Si quedan partículas sólidas, filtre el líquido antes de verterlo en el depósito.

¿Cómo mantener las juntas?

Lubrique la junta del buzo con grasa de silicona regularmente. Para acceder, desenrosque la bomba, retire el buzo y aplique la grasa en la junta.

¿Qué hacer si el mango de la bomba sube solo?

Generalmente se debe a una válvula antirretorno defectuosa. Reemplácela siguiendo las instrucciones de mantenimiento (levante la válvula en el fondo del cilindro e inserte una nueva).

¿Cómo invernar el pulverizador?

Vacíe completamente todas las piezas (depósito, manguera, lanza) para evitar daños por heladas. Guárdelo en un lugar seco y protegido de temperaturas extremas.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre guantes, gafas y mascarilla adecuados. No pulverice hacia personas o animales, ni con viento fuerte. No respire el producto. Después de usar, lávese las manos.

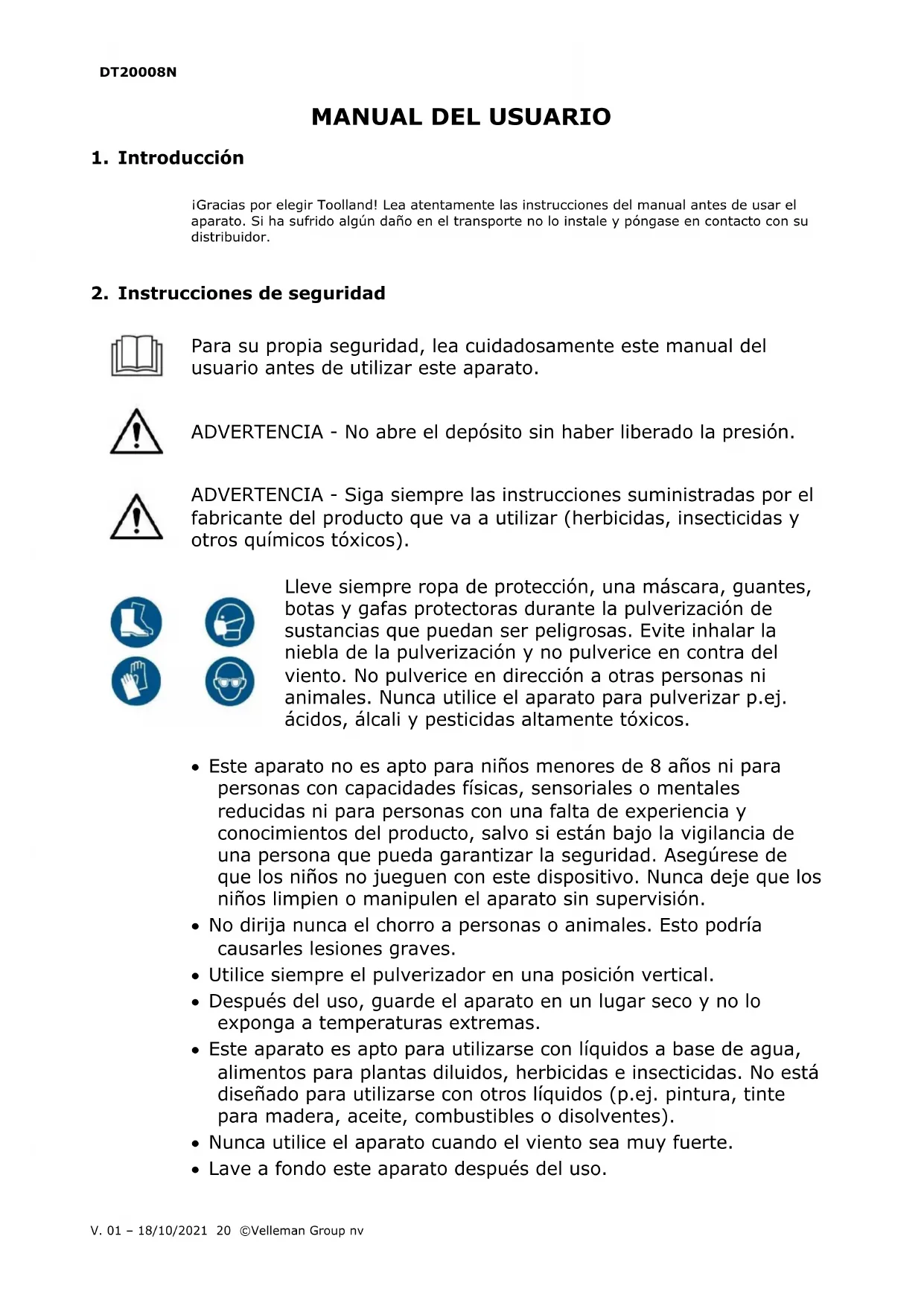

MANUAL DE USUARIO DT20008N Toolland

iGracias por elegir Toolland! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Para su propia seguridad, lea cuidadosamente este manual del usuario antes de utilizar este aparato.

ADVERTENCIA - No abre el depósito sin haber liberado la presión.

ADVERTENCIA - Siga siempre las instrucciones suministradas por el fabricante del producto que va a utilizar (herbicidas, insecticidas y otros químicos tóxicos).

Lleve siempre ropa de protección, una máscara, guantes, botas y gafas protectoras durante la pulverización de sustancias que puedan ser peligrosas. Evite inhalar la niebla de la pulverización y no pulverice en contra del viento. No pulverice en dirección a otras personas ni animales. Nunca utilice el aparato para pulverizar p.ej. ácidos, álcali y pesticidas altamente tóxicos.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• No dirija nunca el chorro a personas o animales. Esto podría causarles lesiones graves.
• Utilice siempre el pulverizador en una posición vertical.
• Después del uso, guarde el aparato en un lugar seco y no lo exponga a temperaturas extremas.
• Este aparato es apto para utilizarse con líquidos a base de agua, alimentos para plantas diluidos, herbicidas e insecticidas. No está diseñado para utilizarse con otros líquidos (p.ej. pintura, tinte para madera, aceite, combustibles o disolventes).
• Nunca utilice el aparato cuando el viento sea muy fuerte.

• Lave a fondo este aparato después del uso.

• No deje sin vigilancia este aparato mientras está bajo tensión.

• Limpie y enjuague el pulverizador de presión después de cada uso mediante pulverización de 1 a 2 litros de agua clara. No eche el agua restante al sistema de alcantarillado pero utilícelo para regar los cultivos tratados.
• Lubrifique las piezas mecánicas móviles (p.ej. tubo de succión en la bomba) con un poco de grasa de motor.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman ^ al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman Group nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Montaje

• Fije la lanza al pulverizador a través de la manguera flexible.
• Quite la tuerca fijada a la lanza.
• Pase la manguera a través de la tuerca.
• Fije el racor de la manguera al racor de la lanza.
• Fije la tuerca firmemente a la lanza.
• Fije el otro extremo de la manguera al depósito utilizando el método mencionado arriba.
• Asegúrese de que la manguera y la tuerca estén fijadas firmemente.
• Ajuste la correa de transporte enroscando el anillo expandible en el orificio de la parte inferior del pulverizador.
• Fije el otro extremo de la correa de transporte en el orificio de la parte superior, pase por la hebilla de metal y ajuste la longitud.

5. Instrucciones de funcionamiento

• Asegúrese de que la manguera esté bien fijada al pulverizador y a la lanza y que las tuercas de seguridad estén firmemente apretadas.
• Asegúrese de que utilice un líquido adecuado (consulte la sección 'productos químicos').
• Llene el depósito pero asegúrese de no sobrepasar el nivel máximo de llenado.
• Para garantizar la impermeabilidad, fije firmemente la bomba a la bombona.
• Manipule la válvula de seguridad manualmente al tirar del botón azul hacia arriba para asegurarse de que todo esté funcionando correctamente.
• Suelte el asa de la bomba al presionar y gire en sentido contrario a las agujas del reloj.
• Bombee para crear presión en el depósito.
• Después de haber alcanzado la presión de funcionamiento correcta, la presión excedente se descarga a través de la válvula de seguridad.
• Ahora, el depósito está correctamente presurizado y puede dejar de accionar la bomba.

Funcionamiento del gatillo

- El mecanismo del gatillo ha sido diseñado para permitir dos modos de funcionamiento: el modo manual y el modo automático.

Funcionamiento manual

- Apriete el gatillo para pulverizar y suelte el gatillo para dejar de pulverizar.

Funcionamiento automático

• Apriete el gatillo al deslizarlo con el pulgar hacia adelante para activar la posición de bloqueo.
• El pulverizador continuará a pulverizar sin que necesite apretar el gatillo.
• Para desactivar el pulverizador, deslice el gatillo hacia atrás y suelte.
• Apunte con la boquilla hacia una zona de prueba, apriete el gatillo de la lanza y ajuste el chorro (de fino a grueso).
• No desatornille demasiado la boquilla para evitar que el líquido salga de la parte trasera de la boquilla.
• Si la boquilla sigue rociando o goteando después de haber soltado el gatillo, hay aire en el sistema de descarga (lanza, gatillo o manguera).
• Purga el sistema al girar la boquilla hasta obtener el chorro directo y apriete el gatillo de la lanza de forma intermitente hasta que el depósito esté completamente vacío.
• Guarde el producto químico en un depósito especial para su uso posterior.
• Para continuar con pocas pulverizaciones basta con pulverizar en pequeños intervalos.
• Después del uso y antes de almacenar el aparato, elimine la presión al tirar del botón azul de la válvula de seguridad hacia arriba.
• Si ha utilizado un producto químico, elimine el líquido restante de manera segura.
• Llene el pulverizador con un poco de detergente y agua tibia (no caliente).
• Vuelva a montar el pulverizador y pulverice una parte del contenido.
• Repita este procedimiento con agua limpia y fría.
• Compruebe que la boquilla esté libre de sedimentos.
• Si fuera necesario, repita este proceso hasta que el pulverizador esté limpio.

6. Pulverizar productos químicos

Este pulverizador de presión ha sido diseñado para el uso con soluciones acuosas (p.ej. insecticidas, fungicidas, herbicidas y fertilizantes de las marcas registradas). Siga siempre las instrucciones de los fabricantes de los productos químicos, así como las instrucciones suministradas con este pulverizador.

- Lleve ropa de protección, gafas protectoras, una mascarilla y guantes.

- Evite respirar la niebla de pulverización.

- Evite el contacto de los productos químicos con la piel.

- Utilice el aparato en un lugar bien ventilado.

- Mantenga alejados a los niños, animales y peces de los productos químicos.

- Lávese las manos minuciosamente después del uso y, especialmente, antes de comer.

- Lave siempre cualquier prenda contaminada.

- Contacte con un médico si el producto entra en contacto con los ojos o si presenta algún síntoma después de haber pulverizado el producto.

- Mantenga alejados a los alimentos de la zona que va a rociar. Cuando pulverice sobre cultivos, preste una especial atención a las advertencias del fabricante del producto químico acerca del tiempo de espera antes de poder comer los alimentos cosechados.

- El pulverizador de presión no es apto para sustancias a base de solventes (p.ej. aguarrás).

- Utilice solo soluciones a base de agua. Las mezclas más espesas pueden bloquear la boquilla.

- Es posible pulverizar los productos químicos en polvo si son completamente solubles en agua. Si no lo son, o si la solución tiende a sedimentarse, es posible pulverizarlos, siempre que la mezcla se agite de manera constante.

- Si el líquido a pulverizar contiene sedimentos, cuélelo antes del uso.

- Asegúrese de no sobrepresurizar la bombona. Nunca manipule la válvula de seguridad.

- Después del uso, limpie siempre el aparato (véase 'Mantenimiento').

- El pulverizador está fabricado con diferentes tipos de plástico y, aunque el líquido que desee pulverizar tenga un envase de plástico, esto no garantiza que no pueda dañar el pulverizador. En caso de dudas sobre el producto químico que desee utilizar, contacte con el servicio de ayuda del fabricante del producto para confirmar que el producto pueda aplicarse con el pulverizador.

7. Mantenimiento

Válvula de seguridad

- La válvula de seguridad permite liberar la presión excesiva y despresurizar la bombona después del uso.

- No cambie nunca la posición de la válvula de seguridad.

Émbolo

- Asegúrese de que la junta tórica siempre esté lubricada para que pueda deslizarse libremente en el barril y para permitir que el pulverizador bombee aire de forma eficiente.

- Para aplicar grasa, proceda de la siguiente manera:

- Saque la bomba desatornillándola en sentido contrario a las agujas del reloj.

- Coloque el asa de la bomba en la posición para el transporte y agarre el cilindro.

- Gire el asa para desatornillar la tapa del émbolo del cilindro de la bomba.

- Retire el émbolo y aplique grasa de silicona en la junta tórica.

- Asegúrese de que la junta tórica no quede bloqueada entre el borde exterior del émbolo y la parte interior del cilindro de la bomba.

Válvula de retención

(parte inferior de la bomba)

• Esta válvula cierre por completo el paso del aire comprimido en la bomba.
• Si es defectuosa, el asa no bloqueada de la bomba se elevará al presurizar el depósito.
• Para sacar la válvula, levante el borde y tire del mismo. (asegúrese de no dañar la junta del cilindro).
• Para volver a colocar la válvula, póngala encima del orificio central y presione firmemente hacia abajo.

Juntas del cilindro de la bomba

• Estas juntas forman un sello estanco entre el cilindro de la bomba y el adaptador,
• y también entre el adaptador y el depósito cuando ambos están bien atornillados.
• Para comprobar esto, coloque al revés el pulverizador. Si hay una fuga, el líquido saldrá por las juntas.

Tapa de la boquilla

• Mantenga la boquilla limpia y asegúrese de que no esté bloqueada.
• También, mantenga limpias las muescas del extremo de la lanza y asegúrese de que no estén bloqueadas.
• La junta tórica debe lubricarse regularmente con grasa de silicona.

Lanza

• Mantenga el gatillo limpio y libre de acumulaciones de sedimentos y productos químicos limpiándolo después del uso.
• Si fuera necesario, saque y limpie la lanzadera del gatillo.

Tubo de salida y tubo de inmersión

- Para limpiar o sustituir el tubo de salida o el tubo de inmersión, desatornille la tuerca de la manguera y saque la espiga de salida y el tubo de inmersión a través de la salida.

Uso en invierno

- Para evitar daños por congelación, drene el líquido de todas las partes.

Mantenimiento anual

• Limpie minuciosamente el pulverizador al menos una vez al año y aplique grasa de silicona a todas las partes móviles y juntas.
• Pruebe con agua y cambie cualquier arandela o junta defectuosa.

8. Solución de problemas

error	causa	solución
Pulverización débil o no pulverización.	Presión insuficiente o pérdida de aire.	Consulte los consejos de mantenimiento.
	Obstrucción.	Consulte los consejos de mantenimiento.
Pulverización no sale de forma recta	Bloqueo parcial en el eje o la boquilla.	Consulte los consejos de mantenimiento.
Fugas.	Accumulación de residuos en las juntas.	Consulte los consejos de mantenimiento y, si fuera necesario, cambie las juntas.
El pulverizador no funciona.	Las juntas están hinchadas o completamente bloqueadas.	Consulte los consejos de mantenimiento.
El asa se eleva.	Válvula de retención defectuosa.	Consulte los consejos de mantenimiento.

9. Especificaciones

capacidad 8 L

material

depósito PE-PP

tubo....PVC

lanza....acero inoxidable

dimensiones

información general 18 x 55 x 18 cm

tubo....125 cm

lanza....35 cm

peso....1020 g

Utilice este aparato sólo con los accesorios originales. Velleman Group nv no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman Group nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

- Guarde este manual para posterior consulta.

4. Montagem

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos,

accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante:

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original).

Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

DE
