N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030P/YMMM F6030P/ KMMF330P/YKMMF330P/ WMMF7330R/YWMMF7330R/ WMMF7530R/ MMMF8030P/YMMM F8030P/ KMMF530P/YKMMF530P/ KMMF730P/YKMMF730P/ JMHF730R/YJMHF730R/ JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17	^7/_8	45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 12 ^3⁄4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1)	42,5	107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2)	43,0	109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4)	43,5	110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5)	44,0	111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6)	44,5	113,0

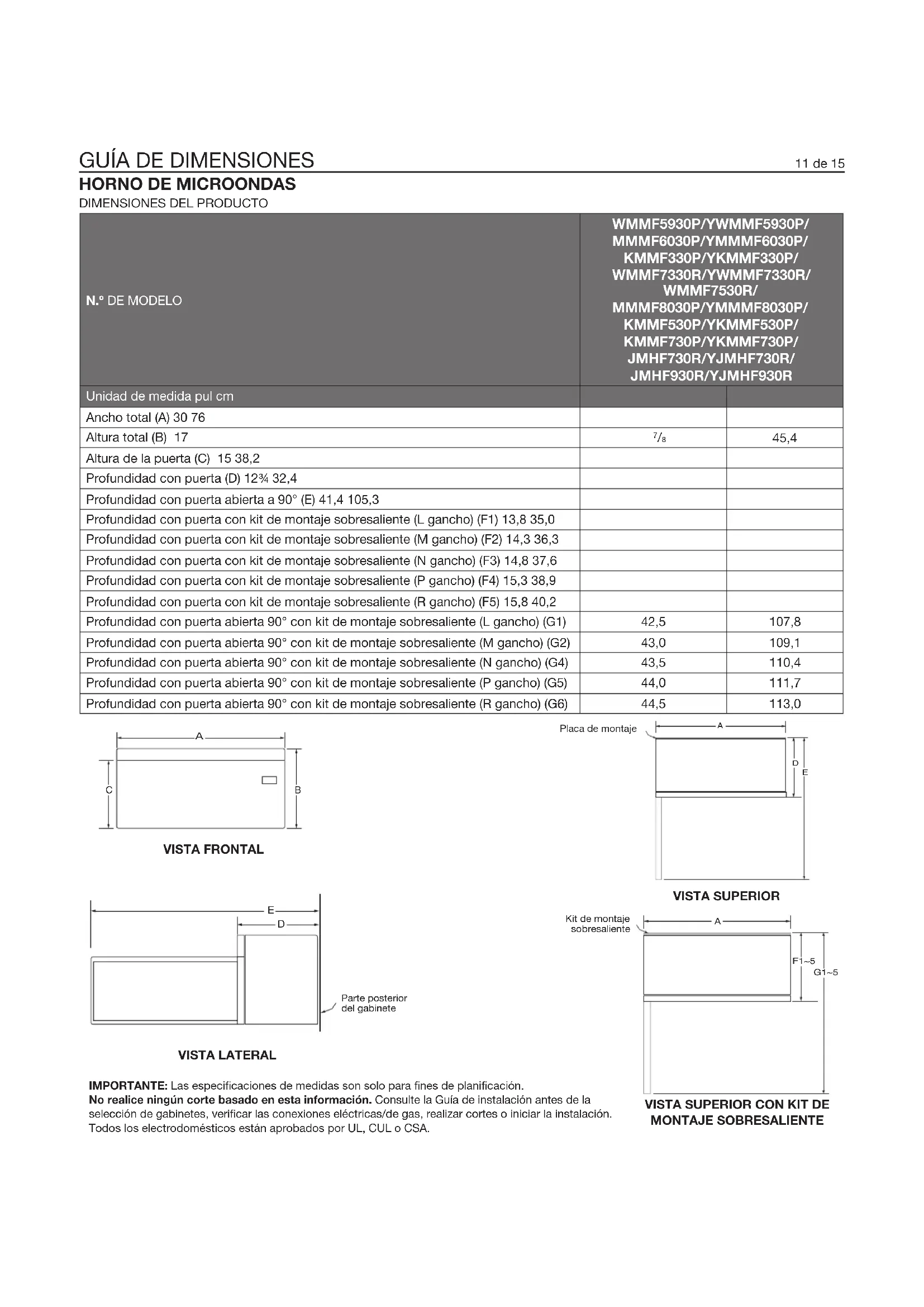

VISTA FRONTAL

VISTA LATERAL

VISTA SUPERIOR

VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unidad de medida pul cm
Altura de la cavidad (A)) 9,1 23
Ancho de la cavidad (B) 18,1 46
Profundidad de la cavidad (C) 11 27,9

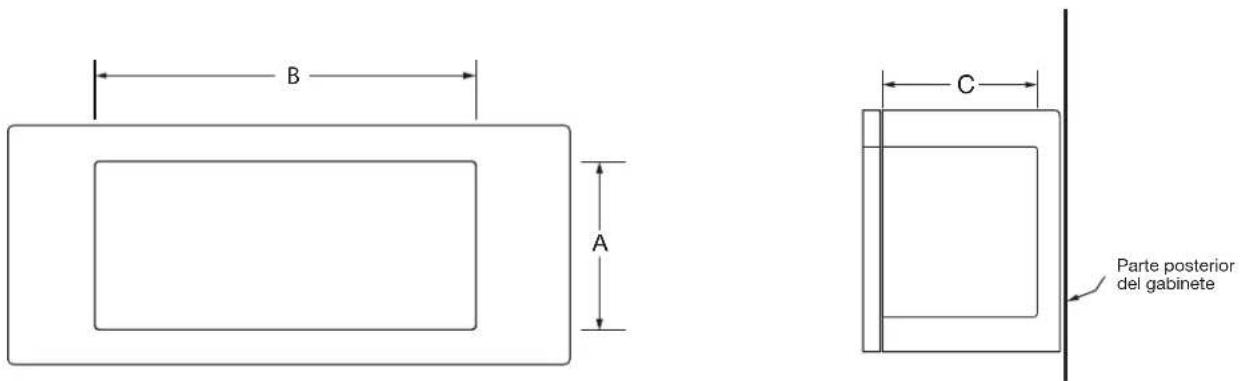

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4 cm). (B)	36 91,4
Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	30 76,2
Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D)	66 167,6
Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)	72 183

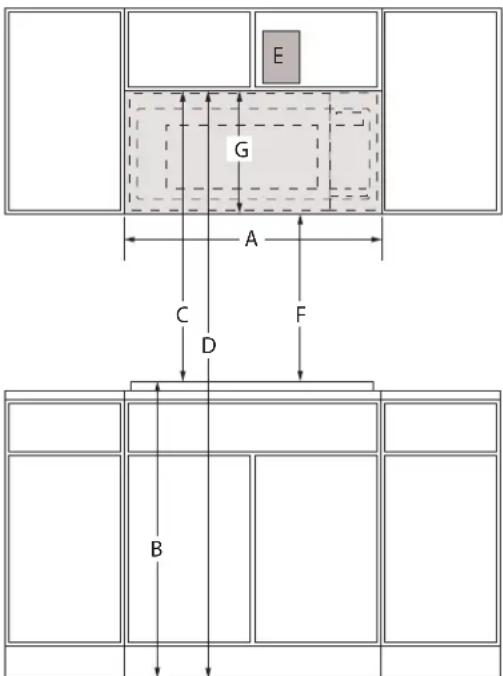

Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12	18	30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18	18	46
Altura mínima de la superficie posterior plana (G) 18		45,8

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120 V, 60 Hz solo CA, se requiere suministro eléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150 lb (68 kg), incluido el horno de microondas y el gabinete superior, incluido el contenido.

La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo.

La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7 cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante.

Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Medidas de la abertura/espacio pul cm
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A)	12~12,75 30,5~32,4
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B)	12,75~13 32,4~33
Profundidad del gabinete superior (mínimo-máximo)* (C)	0,5 1,27
¿Este producto se puede instalar al ras? Al ras significa que elelectrodoméstico no sobresale del gabinete. (S/N)	(A) N(B) Y

*Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)\~13" (33,02 cm), instálelo con la placa de montaje provista.

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13 34 -	14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2)	13~13 34 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14 14 -	14 12 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2)	14~14 14 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14 34 -	15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2)	14 12 ~14 34 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15 14 -	15 12 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2)	15~15 14 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15 34 -	16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2)	15 12 ~15 34 39,4~40
Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F)	1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)	(A1, B1, C1, D1, E1) Y(A2, B2, C2, D2, E2) N

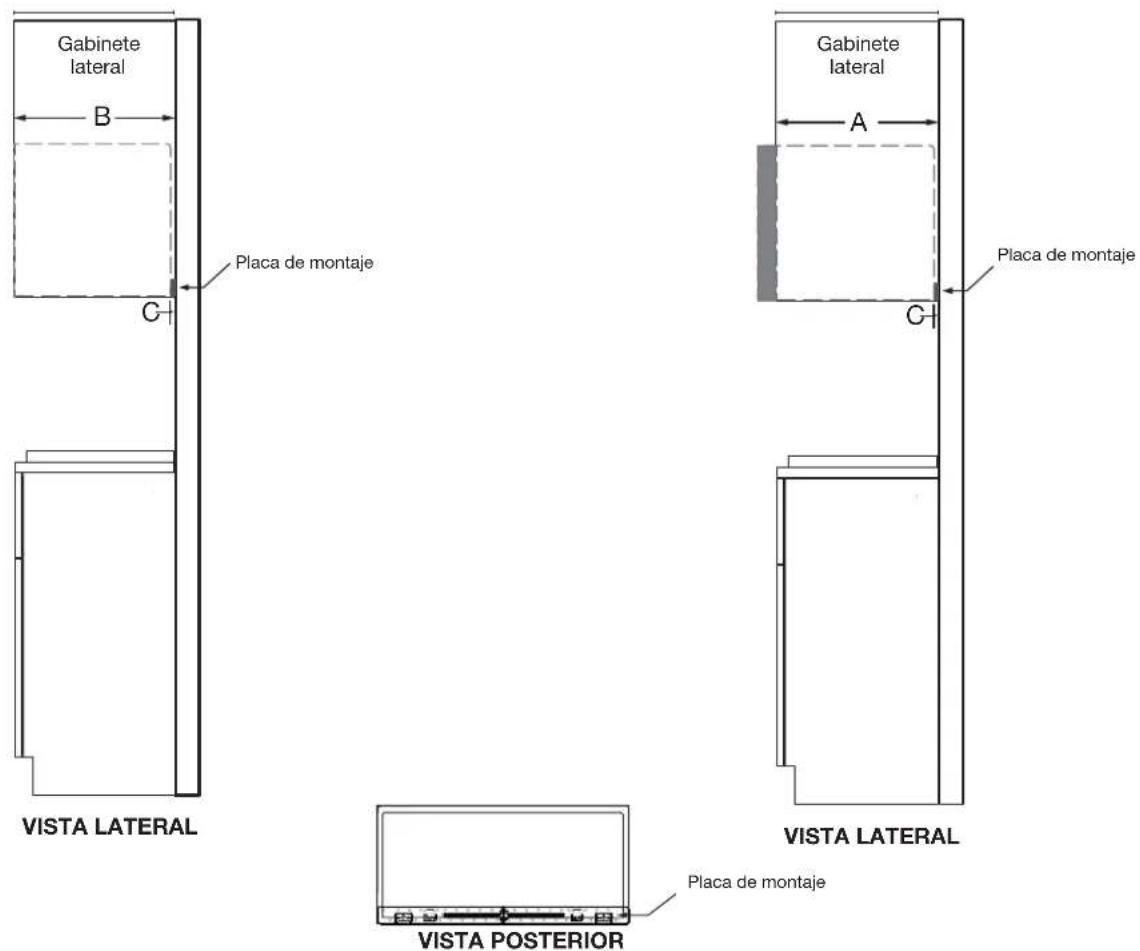

D-Profundidad del gabinete superior

*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool®.

PROFUNDIDAD = A1, B1, C1, D1, E1

VISTA LATERAL

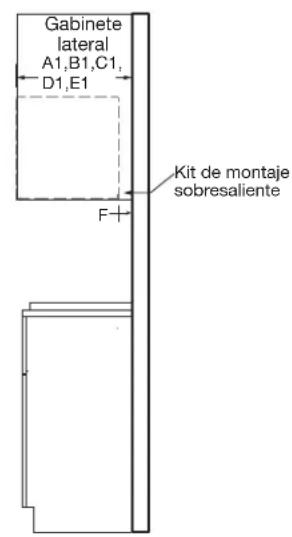

Placa de montaje sobresaliente

PROFUNDIDAD = A2, B2, C2, D2, E2

VISTA LATERAL

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

Todos los derechos reservados. Usado bajo licencia en Canadá.
