MMMF6030PW - Microondas MAYTAG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno microondas empotrable
Marca	Maytag
Modelo	MMMF6030PW
Color	Blanco (PW)
Ancho total	76,2 cm
Altura total	45,4 cm
Profundidad con puerta cerrada	32,4 cm
Dimensiones de la cavidad (Al x An x Pr)	23 x 46 x 27,9 cm
Alimentación eléctrica	120 V ~, 60 Hz, 15 A o 20 A
Protección eléctrica recomendada	Interruptor automático temporizado o circuito dedicado
Tipo de instalación	Bajo gabinete o sobre estufa
Tipo de ventilación	Recirculación (configurable para extracción exterior)
Configuración de ventilación de fábrica	Recirculación
Ancho mínimo de abertura del gabinete	76,2 cm
Altura mínima desde el suelo hasta la parte superior de la abertura	167,6 cm
Altura mínima desde el piso hasta la parte inferior del horno	30,8 cm
Capacidad de carga de la estructura de soporte	150 lb (68 kg) incluyendo el horno y el gabinete
Fijación mural requerida	Placa de montaje sobre montante de 2 x 4 pulgadas (5,1 x 10,2 cm)
Espacio libre lateral mínimo (lado de bisagra)	12,7 cm
Funciones principales	Cocción por microondas, descongelación, temporizador, iluminación de superficie
Mantenimiento y limpieza	Limpiar con un paño húmedo y vinagre; no usar productos abrasivos
Seguridad	No usar recipientes metálicos; no hacer funcionar vacío
Piezas de repuesto y reparabilidad	Consultar el servicio posventa de Maytag o las piezas de repuesto en línea

Preguntas frecuentes - MMMF6030PW MAYTAG

¿Cuáles son las dimensiones totales del Maytag MMMF6030PW?

Las dimensiones totales son: ancho 76,2 cm, altura 45,4 cm, profundidad con puerta cerrada 32,4 cm.

¿Qué alimentación eléctrica se necesita para este horno microondas?

Requiere un enchufe de 120 V CA, 60 Hz, protegido por un fusible de 15 A o 20 A. Se recomienda un circuito dedicado con interruptor automático temporizado.

¿Se puede instalar este horno con extracción exterior?

Sí, aunque está configurado de fábrica para recirculación, se puede instalar con extracción hacia el exterior por la parte superior o por la pared según las instrucciones de instalación.

¿Cuál es la altura mínima de instalación bajo un gabinete?

La altura mínima desde el suelo hasta la parte superior de la abertura del gabinete es de 167,6 cm (66 pulgadas), y la altura mínima desde el piso hasta la parte inferior del horno es de 30,8 cm (12 pulgadas).

¿Este horno microondas es compatible con un gabinete de 12 pulgadas de profundidad?

Sí, está ajustado de fábrica para una profundidad de gabinete de 12 a 13 pulgadas (30,5 a 33 cm). Para profundidades diferentes, puede ser necesario un kit de montaje opcional.

¿Cómo limpiar el interior del horno microondas?

Use un paño suave húmedo con vinagre o un limpiador suave. Evite los productos abrasivos. Para manchas difíciles, caliente un recipiente con agua y limón.

¿Cómo ajustar el temporizador en este modelo?

Presione la tecla 'Timer' o 'Temporizador', ajuste el tiempo deseado usando el teclado numérico o las teclas +/-, luego presione 'Start'. Consulte el manual para los detalles exactos.

¿Qué hacer si el horno no calienta?

Primero verifique que el cable de alimentación esté enchufado y que el interruptor automático no esté disparado. Si el problema persiste, contacte al servicio posventa de Maytag.

¿Puedo usar utensilios de metal en este microondas?

No, nunca use recipientes metálicos o utensilios de metal, ya que pueden provocar chispas y dañar el aparato.

¿Cuál es la capacidad de este horno microondas?

La capacidad no está explícitamente indicada en el manual, pero las dimensiones de la cavidad (23 x 46 x 27,9 cm) dan un volumen de aproximadamente 1,8 pies cúbicos (30 litros).

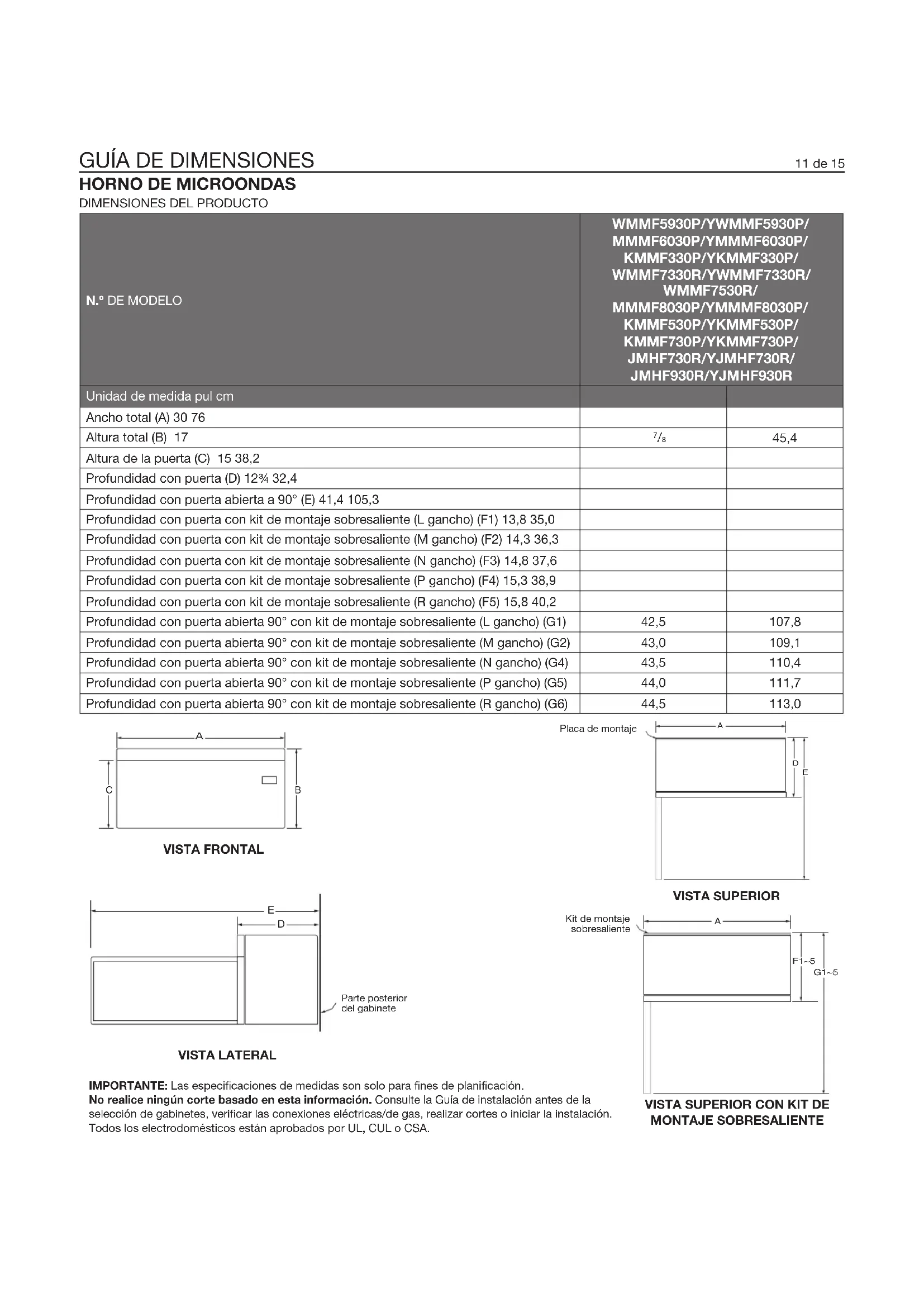

MANUAL DE USUARIO MMMF6030PW MAYTAG

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030P/YMMM F6030P/ KMMF330P/YKMMF330P/ WMMF7330R/YWMMF7330R/ WMMF7530R/ MMMF8030P/YMMM F8030P/ KMMF530P/YKMMF530P/ KMMF730P/YKMMF730P/ JMHF730R/YJMHF730R/ JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17	^7/_8	45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 12 ^3⁄4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1)	42,5	107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2)	43,0	109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4)	43,5	110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5)	44,0	111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6)	44,5	113,0

VISTA FRONTAL

VISTA LATERAL

VISTA SUPERIOR

VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

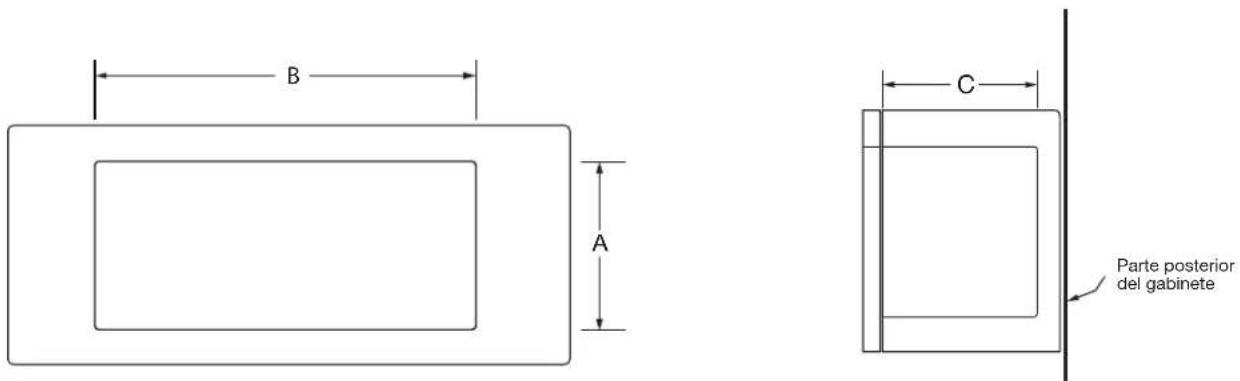

DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unidad de medida pul cm
Altura de la cavidad (A)) 9,1 23
Ancho de la cavidad (B) 18,1 46
Profundidad de la cavidad (C) 11 27,9

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

HORNO DE MICROONDAS

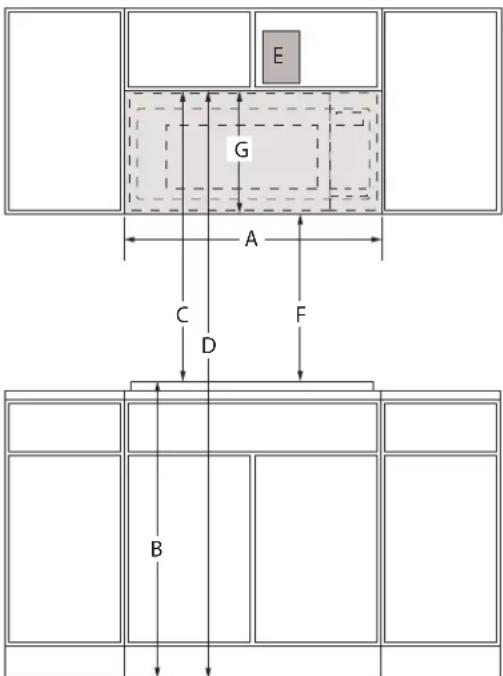

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4 cm). (B)	36 91,4
Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	30 76,2
Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D)	66 167,6
Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)	72 183
Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12	18	30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18	18	46
Altura mínima de la superficie posterior plana (G) 18		45,8

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120 V, 60 Hz solo CA, se requiere suministro eléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150 lb (68 kg), incluido el horno de microondas y el gabinete superior, incluido el contenido.

La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo.

La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7 cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante.

Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

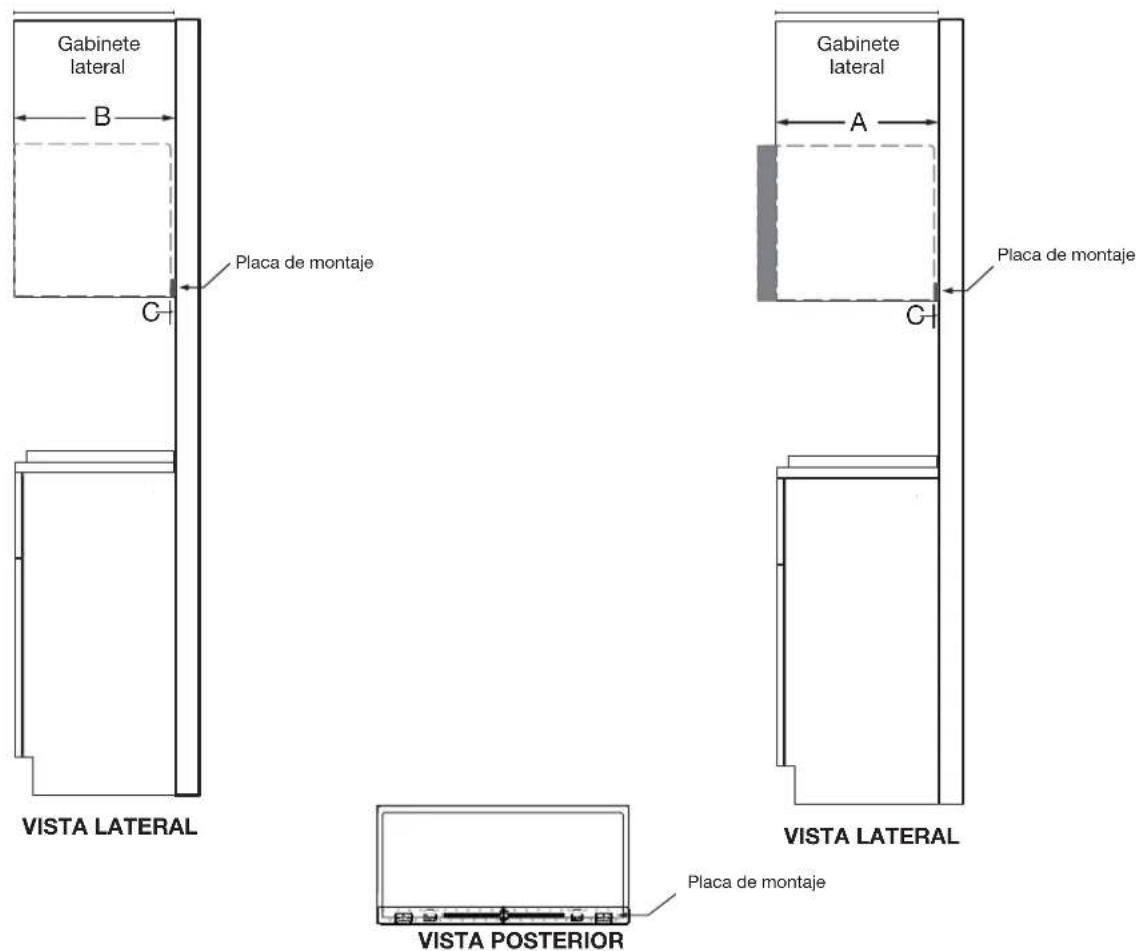

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Medidas de la abertura/espacio pul cm
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A)	12~12,75 30,5~32,4
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B)	12,75~13 32,4~33
Profundidad del gabinete superior (mínimo-máximo)* (C)	0,5 1,27
¿Este producto se puede instalar al ras? Al ras significa que elelectrodoméstico no sobresale del gabinete. (S/N)	(A) N(B) Y

*Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)\~13" (33,02 cm), instálelo con la placa de montaje provista.

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13 34 -	14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2)	13~13 34 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14 14 -	14 12 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2)	14~14 14 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14 34 -	15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2)	14 12 ~14 34 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15 14 -	15 12 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2)	15~15 14 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15 34 -	16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2)	15 12 ~15 34 39,4~40
Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F)	1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)	(A1, B1, C1, D1, E1) Y(A2, B2, C2, D2, E2) N

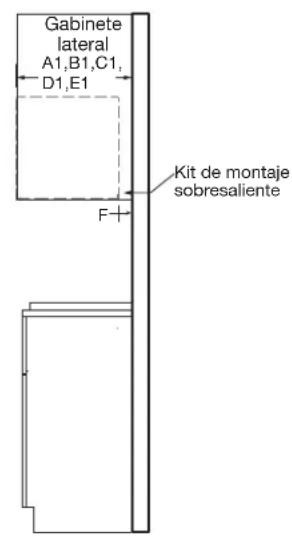

D-Profundidad del gabinete superior

*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool®.

PROFUNDIDAD = A1, B1, C1, D1, E1

VISTA LATERAL

Placa de montaje sobresaliente

PROFUNDIDAD = A2, B2, C2, D2, E2

VISTA LATERAL

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

Todos los derechos reservados. Usado bajo licencia en Canadá.
