MANUAL DE USUARIO GFA28DSVN GE

ÉVACUATION PAR LE DESSOUS

(suite) Imprimé aux USASi tiene alguna pregunta, llame GE Appliances a 800.432.2737 o visite nuestro sitio Web en: GEAppliances.comLea estas instrucciones por completo y con detenimiento.

• IMPORTANTE – Guarde estas instrucciones para el uso de inspectores locales.
• IMPORTANTE – Cumpla con todos los códigos y ordenanzas vigentes.• Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.• Nota al usuario – Conserve estas instrucciones para referencia futura. • Esta secadora debe tener una salida al exterior.• El instalador tiene la responsabilidad de efectuar una instalación adecuada.• La garantía no cubre las fallas del producto debido a una instalación incorrecta.• Quite y descarte el conducto existente de plástico o de papel de aluminio. - Riesgo de incendios• La instalación de la secadora debe efectuarla un instalador calificado.• Instale la secadora de ropa de acuerdo con estas instrucciones y en cumplimiento con los códigos locales.• NO instale una secadora de ropa con conductos de plástico flexible. Si se instala un conducto flexible de metal (semi rígido o de tipo papel de aluminio), debe estar aprobado por UL e instalarse de acuerdo con las instrucciones de “Cómo conectar la secadora a la ventilación doméstica” de este manual. Los materiales de los conductos flexibles a menudo se desploman, se aplastan y atrapan pelusas. Estas condiciones obstruyen la corriente de aire de la secadora e incrementan el riesgo de incendio.• Para reducir el riesgo de una lesión grave o de muerte, cumpla con todas las instrucciones de instalación.• Guarde estas instrucciones. (Instaladores: Asegúrense de dejar estas instrucciones al consumidor).

ADVERTENCIA Secadora - Kit de ventilación

WE16X29317 / GFA28DSVN

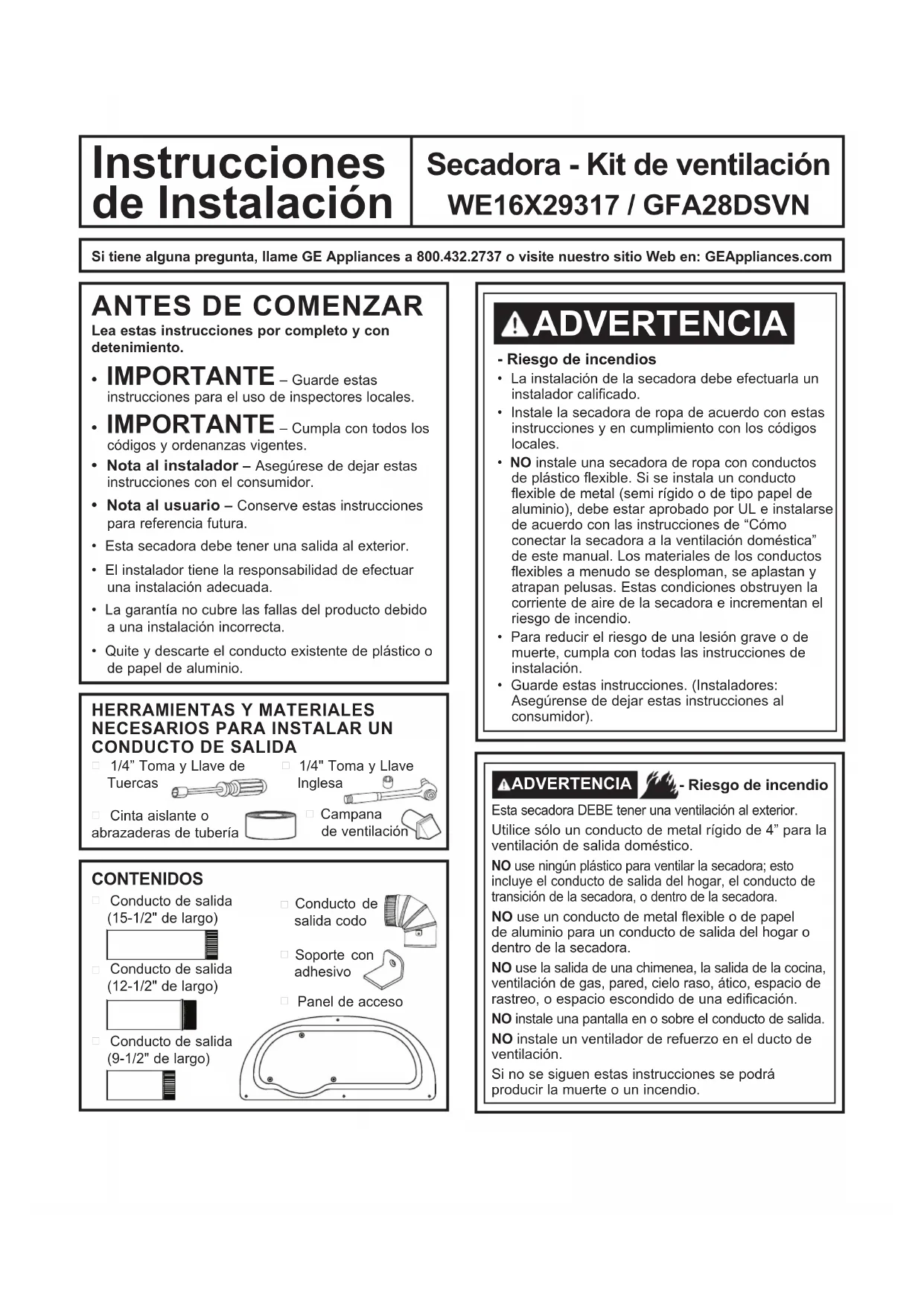

Instrucciones de Instalación Esta secadora DEBE tener una ventilación al exterior.Utilice sólo un conducto de metal rígido de 4” para la ventilación de salida doméstico.NO use ningún plástico para ventilar la secadora; esto incluye el conducto de salida del hogar, el conducto de transición de la secadora, o dentro de la secadora.NO use un conducto de metal flexible o de papel de aluminio para un conducto de salida del hogar o dentro de la secadora.NO use la salida de una chimenea, la salida de la cocina, ventilación de gas, pared, cielo raso, ático, espacio de rastreo, o espacio escondido de una edificación.NO instale una pantalla en o sobre el conducto de salida.NO instale un ventilador de refuerzo en el ducto de ventilación.Si no se siguen estas instrucciones se podrá producir la muerte o un incendio.ADVERTENCIA- Riesgo de incendioHERRAMIENTAS Y MATERIALES NECESARIOS PARA INSTALAR UN CONDUCTO DE SALIDA

1/4” Toma y Llave de Tuercas

Campana de ventilación

Cinta aislante o abrazaderas de tubería

Conducto de salida (15-1/2" de largo)

Conducto de salida codo

Conducto de salida (12-1/2" de largo)

Conducto de salida (9-1/2" de largo)

Soporte con adhesivoCONTENIDOS2 Instrucciones de instalación

Desconecte la secadora del suministro eléctrico. Use guantes y protectores para brazos. Cierre la abertura trasera con el panel de acceso incluido en este Kit. Si esto no se cumple, se podrá producir una incendio, descarga eléctrica o laceraciones. ADVERTENCIA - Riesgo de incendio

Abertura de conducto internoParedVerifique que el regulador de tiro de la campana de salida se abra y cierre libremente. Retire y elimine plásticos u hojas de aluminio existentes en el conducto de transición y reemplace por el conducto de transición nuevo que figura en la lista de UL. Quite las pelusas de la abertura de salida de la pared. • Retire los 4 tornillos que aseguran el panel de acceso y guarde los mismos. Retire el panel de acceso.• Separe y retire la tapa del agujero derecho o izquierdo, según lo desee. Retire el tornillo que asegura el conducto de salida de la secadora y guarde el mismo. Empuje el conducto de salida hacia afuera de la secadora.Retire los 4 tornillos y guarde los mismosPanel de acceso VENTILACIÓN LATERAL (cont.)

• Ubique el conducto de salida de 12-1/2” y el conducto del codo de este kit y ensamble los mismos. Aplique cinta para conducto alrededor de la junta, a fin de eliminar pérdidas entre los conductos.• Inserte y conecte el ensamble del codo/ conducto de salida a la caja del soplador y oriente el codo hacia la ventilación izquierda o derecha.12-1/2"Ventilación DerechaVentilación IzquierdaTapa del Agujero IzquierdoTapa del Agujero DerechoRetire el tornillo y guárdeloConducto de Salida• Utilizando uno de los tornillos anteriores, asegure la lengüeta del conducto del codo al soporte.• Ubique el soporte de este kit.• Retire la lámina adhesiva de la parte inferior del soporte y posicione la misma detrás de la lengüeta del conducto del codo.• Presione hacia abajo de manera firme para asegurar el soporte a la parte inferior de la secadora.Lengüeta del conducto del codoSoporteTornillo guardado3 Instrucciones de instalación VENTILACIÓN LATERAL (cont.) Para la ventilación IZQUIERDA:• Ubique el conducto de salida de 15-1/2” de este kit.• Inserte el conducto de salida a través de la abertura de la tapa del agujero del lado IZQUIERDO de la secadora.• Ensamble el conducto de salida al conducto del codo.• Envuelva la junta con cinta de conducto para evitar pérdidas de aire.Para la ventilación DERECHA:• Ubique el conducto de salida de 9-1/2” de este kit.• Inserte el conducto de salida a través de la abertura de la tapa del agujero del lado DERECHO de la secadora. • Ensamble el conducto de salida al conducto del codo.• Envuelva la junta con cinta de conducto para evitar pérdidas de aire.• Instale el nuevo panel de acceso de este kit.• Asegure el panel de acceso con 4 tornillos

uardados anteriormente. VENTILACIÓN LATERAL O POR LA PARTE INFERIOR.

VENTILACIÓN POR LA PARTE

INFERIOR Salida de la secadora a la parte inferior del gabinete para modelos a Gas y Eléctricos SIN Built-In Pedestal™ (Pedestal Incorporado).• Retire los 4 tornillos que aseguran el panel de acceso y guarde los mismos. Retire el panel de acceso.Retire los 4 tornillos y guarde los mismosPanel de acceso• Retire el tornillo que asegura el conducto de salida de la secadora y guarde el mismo. Empuje el conducto de salida hacia afuera de la secadora.Retire el tornillo y guárdeloConducto de Salida• Separe y retire la tapa del agujero inferior.Tapa del Agujero Inferior Desconecte la secadora del suministro eléctrico. Use guantes y protectores para brazos. Cierre la abertura trasera con el panel de acceso incluido en este Kit. Si esto no se cumple, se podrá producir una incendio, descarga eléctrica o laceraciones. ADVERTENCIA - Riesgo de incendio Ventilación IzquierdaVentilación Derecha4 Instrucciones de instalación

• Ubique el conducto de salida de 12-1/2” y el conducto del codo de este kit y ensamble los mismos. Aplique cinta para conducto alrededor de la junta, a fin de eliminar pérdidas entre los conductos. 12-1/2"
• Instale el nuevo panel de acceso de este kit.

• Asegure el panel de acceso con 4 tornillos

uardados anteriormente. VENTILACIÓN LATERAL O POR LA PARTE INFERIOR.

• Inserte y conecte el ensamble del conducto del codo/salida a la caja del soplador e inserte el codo a través del agujero inferior.

VENTILACIÓN POR LA PARTE

VENTILACIÓN POR LA PARTE

INFERIOR (cont.) Impreso en EE.UU
