MANUAL DE USUARIO SBSD227FWW GE

4 planchuelas de soporte4 tornillos de montajeDivisor de cajón

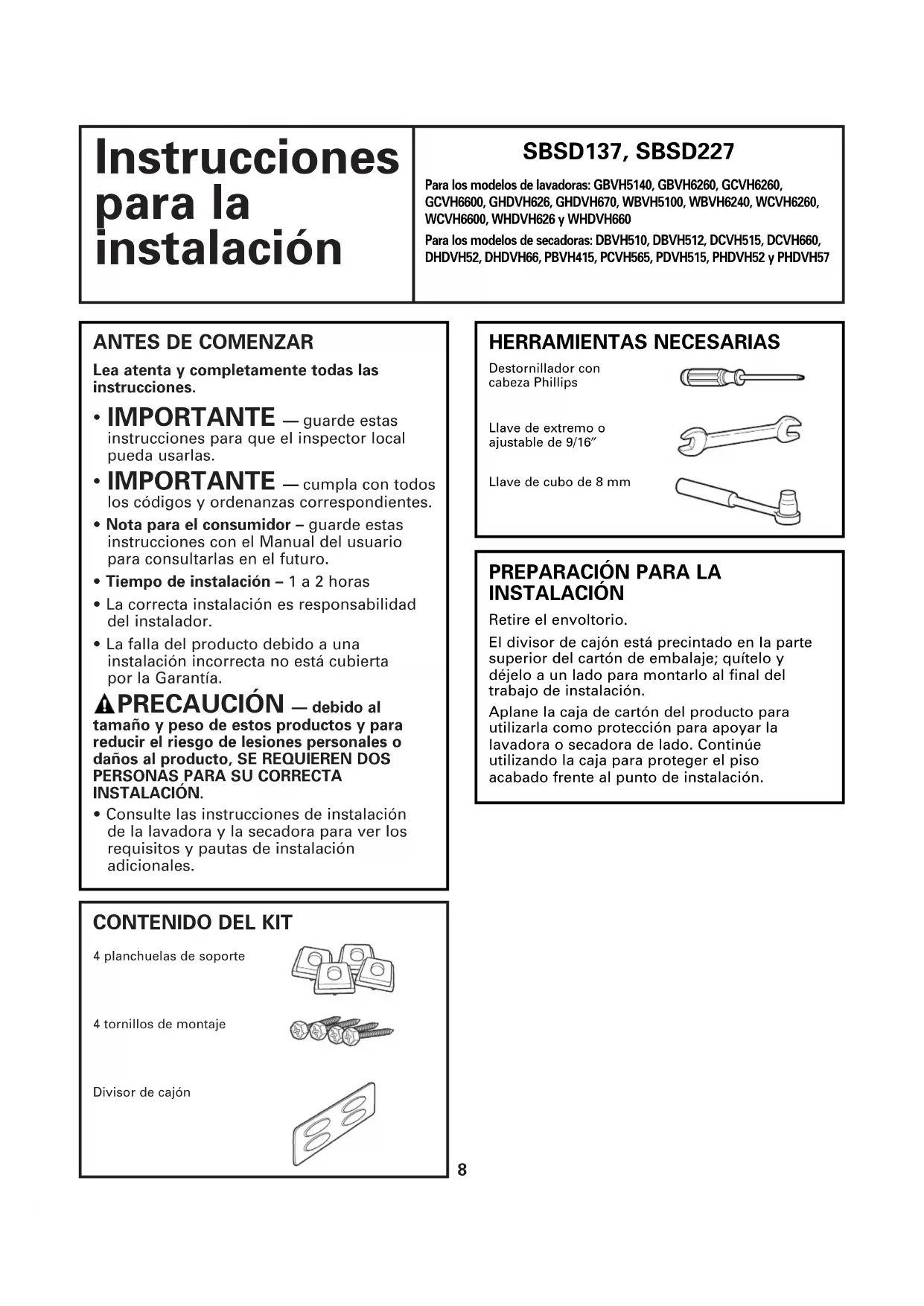

Lea atenta y completamente todas lasinstrucciones.

IMPORTANTE — guarde estas instrucciones para que el inspector localpueda usarlas.

IMPORTANTE — cumpla con todos los códigos y ordenanzas correspondientes.• Nota para el consumidor – guarde estasinstrucciones con el Manual del usuariopara consultarlas en el futuro.• Tiempo de instalación – 1 a 2 horas• La correcta instalación es responsabilidaddel instalador. • La falla del producto debido a unainstalación incorrecta no está cubierta por la Garantía. PRECAUCIÓN — debido al tamaño y peso de estos productos y parareducir el riesgo de lesiones personales odaños al producto, SE REQUIEREN DOSPERSONAS PARA SU CORRECTAINSTALACIÓN.• Consulte las instrucciones de instalación de la lavadora y la secadora para ver losrequisitos y pautas de instalaciónadicionales. SBSD137, SBSD227 HERRAMIENTAS NECESARIAS Destornillador con cabeza PhillipsLlave de extremo o ajustable de 9/16″Llave de cubo de 8 mm

INSTALACIÓN Retire el envoltorio.El divisor de cajón está precintado en la partesuperior del cartón de embalaje; quítelo ydéjelo a un lado para montarlo al final deltrabajo de instalación.Aplane la caja de cartón del producto parautilizarla como protección para apoyar lalavadora o secadora de lado. Continúeutilizando la caja para proteger el piso acabado frente al punto de instalación.Para los modelos de lavadoras: GBVH5140, GBVH6260, GCVH6260,GCVH6600, GHDVH626, GHDVH670, WBVH5100, WBVH6240, WCVH6260,WCVH6600, WHDVH626 y WHDVH660Para los modelos de secadoras: DBVH510, DBVH512, DCVH515, DCVH660,DHDVH52, DHDVH66, PBVH415, PCVH565, PDVH515, PHDVH52 y PHDVH579 Instrucciones para la instalación

Jale el cajón hacia fuera hasta que haga tope. Retire los tornillos de las correderas del cajón. Deslice el cajón fuera de la base y déjelo a un lado. PARA SECADORAS ÚNICAMENTE: Busque las cuatro planchuelas de soporte del paquete de piezas. Cada planchuela tiene dos protrusiones que calzan en los orificios de la parte superior del pedestal. Presione las planchuelas de caucho en cada juego de orificios de la parte superior del pedestal, como se muestra NOTA: las planchuelas de soporte deben instalarse en la secadora únicamente. NO

NIVELADORAS Apoye cuidadosamente la lavadora o secadora de lado para tener acceso a las patas niveladoras que se encuentran en la parte inferior del artefacto. IMPORTANTE: ¡no apoye la lavadora o secadora sobre su parte posterior! No retire los pernos de envío que se encuentran en la parte posterior de la lavadora. Los pernos deben permanecer colocados hasta que vuelva a enderezar la lavadora. Use una llave de extremo abierto para retirar las patas niveladoras de la lavadora o secadora.

Jale hacia atrás y retirelas 4 patas niveladoras10 Instrucciones para la instalación

O SECADORA Busque las cuatro patas del paquete de piezas e instálelas. Enderece la lavadora o secadora. Acérquela a su lugar de instalación definitivo. Asegúrese de que la lavadora o secadora esté nivelada colocando un nivel de burbuja sobre ella. Verifique que esté nivelada de lado a lado y del frente hacia atrás. Use una llave de extremo abierto para ajustar las patas hacia adentro y hacia fuera. Apriete la tuerca de seguridad contra la parte inferior del pedestal. NOTA: para minimizar la vibración, las tuercas de seguridad deben estar apretadas.

Coloque el pedestal contra la parte inferior de la unidad. Verifique que el frente del cajón quede hacia el frente de la unidad. Alinee los orificios del pedestal con los orificios en la parte inferior de la unidad. Use un destornillador Phillips para instalar los 4 tornillos a través del pedestal e introducirlos en la unidad. No los apriete. Deslice el pedestal hacia la unidad hasta que quede alineado en dirección de adelante hacia atrás. Use una llave de cubo de 8 mm para apretar firmemente los tornillos.

Instrucciones para la instalación

Retire los 4 tornillos de envío en la parte posterior de la unidad.

Verifique que las correderas estén cerradas. Deslice el cajón en la abertura. Alinee los soportes del cajón con las correderas de cada lado. Vuelva a instalar los tornillos originales en cada una de las correderas del cajón. Apriete ambos tornillos. Abra el cajón por completo. Deslice el divisor de cajón a través de las muescas que se encuentran en el centro del cajón. Cierre el cajón y pruebe que se deslice suavemente.

FINALICE LA INSTALACIÓN

Consulte las Instrucciones de instalación de la lavadora o secadora para completar la instalación.
