MANUAL DE USUARIO GA5040RZ1 MAKITA

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de un país a otro.

• Peso de acuerdo con el procedimiento EPTA 01/2003 Uso previsto ENE048-1 Esta herramienta está pensada para esmerilar, pulir y cortar metales y piedras sin usar agua. Alimentación ENF002-2 La herramienta debe conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. La herramienta cuenta con un doble aislamiento y puede, por lo tanto, usarse también en tomacorrientes sin conductor de tierra. Advertencias de seguridad generales para herramientas eléctricas GEA010-1 ADVERTENCIA Lea todas las advertencias de seguridad y todas las instrucciones. La no observancia de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas.

ADVERTENCIAS DE SEGURIDAD

GEB033-7 Advertencias de seguridad generales para operaciones de amolado, lijado, cepillado con alambre o corte abrasivo:

1. Esta herramienta eléctrica está pensada para ser

utilizada como esmeriladora, lijadora, cepillo de alambre o cortadora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que acompañan a esta herramienta eléctrica. No seguir todas las instrucciones que se indican a continuación podría provocar una descarga eléctrica, incendio o lesiones graves.

2. No se recomienda utilizar esta herramienta para

operaciones tales como pulir. El uso de la herramienta en aplicaciones para las cuales no ha sido diseñada puede generar peligros y ocasionar daños personales.

3. No utilice accesorios diferentes de aquellos que el

fabricante haya diseñado o recomendado especialmente para esta herramienta. El hecho de que el accesorio pueda montarse en la herramienta no garantiza que sea seguro.

4. Las revoluciones nominales del accesorio deben

ser como mínimo iguales a la velocidad máxima indicada en la herramienta. Si un accesorio se

5. Alojamiento de cojinetes

9. Disco de centro hundido

18. Plato de plástico

26. Disco de corte abrasivo/disco de

27. Protector de disco para el disco de

34. Salida de ventilación

35. Entrada de ventilación

Longitud total 303 mm 325 mm 303 mm 325 mm 303 mm Peso neto 2,4 kg 2,6 kg 2,5 kg 2,7 kg 2,5 kg Clase de seguridad /II50 mueve a una velocidad mayor a la admisible, podría romperse y salir despedido.

5. El diámetro exterior y el grosor del accesorio

deben encontrarse dentro de la capacidad de la herramienta. Los accesorios de tamaño incorrecto no pueden protegerse ni controlarse correctamente.

6. La rosca de montaje de los accesorios debe

coincidir con la rosca del husillo de la esmeriladora. Para accesorios montados con bridas, el orificio del accesorio debe encajar en el diámetro del alojamiento de la brida. Los accesorios que no se ajustan correctamente a las piezas de montaje de la herramienta giran descentrados, vibran en exceso y pueden hacer perder el control de la herramienta.

7. No utilice accesorios dañados. Antes de cada uso

inspeccione los accesorios con el fin de detectar, por ejemplo, si un disco abrasivo está astillado o agrietado, si un plato lijador está agrietado, roto o desgastado en exceso, o si un cepillo de alambre contiene púas sueltas o rotas. Si se cae la herramienta o el accesorio, compruebe si ha sufrido algún daño o monte un accesorio en buen estado. Una vez revisado y montado un accesorio, colóquense usted y las personas circundantes fuera del plano de rotación del accesorio y deje funcionar la herramienta eléctrica en vacío a velocidad máxima durante un minuto. Por norma general, los accesorios que están dañados se rompen durante este tiempo de prueba.

8. Utilice equipo de protección personal.

Dependiendo del trabajo, utilice una careta, protección para los ojos o gafas de seguridad. Si fuera necesario, utilice una mascarilla antipolvo, protectores auditivos, guantes y un mandil adecuado para protegerse de los pequeños fragmentos que pudieran salir proyectados. Las gafas de protección deberán ser indicadas para detener los pequeños fragmentos que pudieran salir proyectados al trabajar. La mascarilla antipolvo o respiratoria debe ser apta para filtrar las partículas producidas al trabajar. Una exposición prolongada al ruido puede producir pérdidas auditivas.

9. Encárguese de que todas las personas se

mantengan a suficiente distancia de la zona de trabajo. Toda persona que acceda a la zona de trabajo deberá utilizar equipo de protección personal. Podrían resultar dañadas, incluso fuera del área de trabajo inmediata, al salir proyectados fragmentos de la pieza de trabajo o del accesorio.

10. Sujete la herramienta eléctrica sólo por las

superficies de agarre aisladas al realizar una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos o con su propio cable. Si entra en contacto con un cable con corriente, puede que las piezas metálicas expuestas de la herramienta eléctrica se carguen también de corriente y que el operario reciba una descarga.

11. Mantenga el cable alejado del accesorio en

funcionamiento. En caso de perder el control, el cable de red podría enredarse o cortarse con el accesorio y arrastrar de esta forma su mano hacia el mismo.

12. Jamás deposite la herramienta eléctrica hasta que

el accesorio se haya detenido por completo. El accesorio en funcionamiento podría entrar en contacto con la superficie de apoyo y hacerle perder el control sobre la herramienta.

13. No deje funcionar la herramienta eléctrica

mientras la transporta. El accesorio en funcionamiento podría ocasionarle daños personales al engancharse accidentalmente en su vestimenta.

14. Limpie periódicamente los orificios de ventilación

de la herramienta. El ventilador del motor aspira polvo hacia el interior de la carcasa y, en caso de acumularse un exceso de polvo metálico, podría provocar una descarga eléctrica.

15. No utilice la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían inflamarlos.

16. No emplee accesorios que requieran ser

refrigerados con líquidos. El uso de agua u otros refrigerantes líquidos puede provocar una descarga o electrocución. Contragolpes y advertencias al respecto El contragolpe es una reacción brusca que se produce al atascarse o engancharse un disco de amolar, un plato lijador, un cepillo de alambre u otro accesorio. Al atascarse o engancharse el accesorio en funcionamiento, éste es frenado bruscamente y puede hacer perder el control sobre la herramienta eléctrica, impulsándola en la dirección opuesta al sentido de giro que tenía el accesorio en el momento de agarrotarse. Por ejemplo, si un disco de amolar se atasca o engancha en la pieza de trabajo, puede suceder que el borde del accesorio que entra en el material quede bloqueado, provocando la rotura del accesorio o un contragolpe. Según el sentido de giro del disco en el momento de bloquearse, puede que éste resulte despedido en dirección al operario o en sentido opuesto. En este caso también puede suceder que los discos de amolar se rompan. El contragolpe es el resultado de un mal uso de la herramienta eléctrica o de condiciones o procedimientos de uso incorrectos y se puede evitar tomando las precauciones que se indican a continuación. a) Sujete con firmeza la herramienta eléctrica y mantenga su cuerpo y brazos en una posición que le permita resistir los contragolpes. Si forma parte del equipo, utilice siempre la empuñadura auxiliar para poder controlar mejor las fuerzas derivadas del contragolpe o los pares de reacción durante la puesta en marcha. El operario puede controlar los pares de reacción y las fuerzas derivadas del contragolpe si toma las medidas oportunas. b) Jamás aproxime la mano al accesorio en funcionamiento. En caso de contragolpe el accesorio podría dañarle la mano. c) No se coloque en el área hacia donde se movería la herramienta en caso de contragolpe. En caso de contragolpe la herramienta saldrá rechazada en sentido opuesto al movimiento del disco. d) Preste especial atención al trabajar en esquinas, bordes afilados, etc. Evite que el accesorio rebote o se atasque. En las esquinas, bordes afilados, o al rebotar, el accesorio en51 funcionamiento tiende a atascarse y puede provocar la pérdida de control o un contragolpe. e) No utilice hojas de sierra para maderas ni otros accesorios dentados. Estos accesorios son propensos al rechazo y pueden hacerle perder el control. Advertencias de seguridad específicas para operaciones de amolado y corte abrasivo: a) Utilice únicamente los tipos de discos recomendados para su herramienta eléctrica y el protector correcto para el disco en cuestión. Los discos que no fueron diseñados para esta herramienta no pueden quedar suficientemente protegidos y suponen un peligro. b) La superficie de esmerilado de los discos de centro hundido se debe montar debajo del borde de la protección. Un disco montado incorrectamente que salga del plano del borde de la protección no se puede proteger adecuadamente. c) Para obtener el nivel máximo de seguridad, el protector debe estar bien sujeto y colocado en la herramienta eléctrica, de forma que el operario esté expuesto a una parte mínima del disco. El protector ayuda a proteger al operario de fragmentos de disco rotos, un contacto accidental con el disco y chispas que podrían prender fuego a la ropa. d) Utilice el disco solamente en aquellos trabajos para los que fue concebido. Por ejemplo: no emplee las caras de un disco de corte para amolar. Los discos de corte abrasivos están previstos para amolar utilizando su periferia; la aplicación de fuerzas en sus caras puede hacer que se rompan. e) Utilice siempre bridas que estén en buen estado y que tengan las dimensiones y la forma correctas para el disco utilizado. Una brida adecuada soporta correctamente el disco reduciendo así el peligro de rotura. Las bridas para discos de corte pueden ser diferentes de aquellas para los discos de amolar. f) No utilice discos gastados de herramientas de mayor tamaño. Los discos destinados a una herramienta eléctrica más grande no son aptos para soportar la mayor velocidad de las herramientas más pequeñas y podrían romperse. Advertencias de seguridad adicionales específicas para operaciones de corte abrasivo: a) No haga demasiada fuerza ni aplique demasiada presión con el disco de corte. No intente hacer cortes de una profundidad excesiva. Si el disco se somete a una fuerza excesiva aumenta la carga y las posibilidades de que se doble o se agarrote en el corte, así como de que se rompa o se produzca un contragolpe. b) No se coloque en línea ni detrás del disco en funcionamiento. Cuando el disco está en funcionamiento y se mueve en dirección opuesta a usted, un contragolpe podría proyectar el disco y la herramienta en dirección a usted. c) Cuando la hoja esté agarrotada o se interrumpa la operación de corte, apague la herramienta eléctrica y manténgala en posición inmóvil hasta que el disco se detenga por completo. No intente extraer el disco del corte mientras esté en funcionamiento, ya que de lo contrario podría producirse un contragolpe. Investigue y tome las acciones correctoras para eliminar la causa del agarrotamiento del disco. d) No reanude la operación de corte con la herramienta en la pieza de trabajo. Deje que el disco alcance la velocidad máxima y vuelva a introducirlo en el corte con cuidado. Si la herramienta se vuelve a poner en marcha dentro de la pieza de trabajo, el disco podría doblarse, salirse o provocar un contragolpe. e) Apoye los paneles y otras piezas de trabajo de tamaño excesivo para reducir el peligro de que el disco se atasque o se produzca un contragolpe. Las piezas de trabajo grandes tienden a hundirse bajo su propio peso. Deben colocarse soportes bajo la pieza de trabajo a ambos lados, cerca de la línea de corte y del borde de la pieza de trabajo. f) Tenga especial cuidado cuando realice un “corte de inmersión” en paredes u otras áreas ciegas. Al salir por el otro lado, el disco podría cortar un tubo de gas o de agua, un cable eléctrico u otro objeto que podría provocar un contragolpe. Advertencias de seguridad específicas para operaciones de lijado: a) No utilice papel de lija de tamaño excesivo para el disco. Seleccione el papel de lija conforme a las recomendaciones del fabricante. El exceso de papel de lija que sobresale del plato lijador supone un peligro de desgarro y puede provocar que el disco se enganche o se rompa o que se produzca un contragolpe. Advertencias de seguridad específicas para las operaciones de cepillado con alambre: a) Tenga presente que el alambre del cepillo sale despedido incluso durante el funcionamiento normal. No sobrecargue los alambres aplicando una fuerza excesiva al disco. Los alambres pueden penetrar con facilidad a través de una prenda delgada y / o la piel. b) Si se recomienda utilizar un protector durante las operaciones de cepillado, impida que el disco o cepillo de alambre interfiera en el protector. El diámetro del disco o cepillo de alambre puede aumentar a causa de la carga de trabajo y las fuerzas centrífugas. Advertencias de seguridad adicionales:

17. Cuando utilice discos de amolar con el centro

hundido, asegúrese de emplear solamente discos reforzados con fibra de vidrio.

18. NUNCA UTILICE discos de copa para piedra con

esta esmeriladora. Esta esmeriladora no se ha diseñado para este tipo de discos y su uso puede provocar graves lesiones corporales.

19. Tenga cuidado de no dañar el husillo, la brida

(especialmente la superficie de instalación) ni la contratuerca. Si se dañan estas piezas, el disco podría romperse.

20. Asegúrese de que el disco no esté tocando la

pieza de trabajo antes de activar el interruptor.

21. Antes de utilizar la herramienta en una pieza de

trabajo, déjela en marcha durante unos instantes. Esté atento por si se producen vibraciones u oscilaciones, lo que indicaría que el disco no se ha instalado correctamente o que está mal equilibrado.52

22. Para realizar las tareas de amolado, use la

superficie del disco especificada.

23. No deje la herramienta encendida. Póngala en

marcha solamente cuando la tenga en las manos.

24. No toque la pieza de trabajo inmediatamente

después de la tarea, ya que puede estar extremadamente caliente y producir quemaduras en la piel.

25. Observe las instrucciones del fabricante para

montar y utilizar correctamente los discos. Maneje y guarde con cuidado los discos.

26. No utilice bujes de reducción ni adaptadores

separados para adaptar discos abrasivos de orificio grande.

27. Utilice sólo las bridas especificadas para esta

28. En herramientas que vayan a ser utilizadas con

discos de orificio roscado, asegúrese de que la rosca del disco sea lo suficientemente larga como para acomodar la longitud del eje.

29. Compruebe que la pieza de trabajo esté bien

30. Tenga en cuenta que el disco continuará girando

después de haber apagado la herramienta.

31. Si el lugar de trabajo es muy caluroso y húmedo, o

si está muy contaminado con polvo conductor, utilice un disyuntor de cortocircuito (30 mA) para garantizar la seguridad del operario.

32. No utilice la herramienta con ningún material que

33. Cuando utilice un disco de cortar, trabaje siempre

con el protector de disco colector de polvo requerido por el reglamento de su país o región.

34. Los discos de cortar no deben ser sometidos a

ninguna presión lateral. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier tipo de ajuste o comprobación en ella. Bloqueo del eje PRECAUCIÓN:

• No accione nunca el bloqueo del eje cuando el eje se esté moviendo, ya que, de lo contrario, la herramienta podría averiarse. (Fig. 1) Al instalar o extraer los accesorios, presione el bloqueo del eje para evitar que gire. Acción del interruptor PRECAUCIÓN:

• Antes de enchufar la herramienta, asegúrese siempre de que el interruptor deslizante funcione como es debido y que vuelva a la posición “OFF” (Apagado) al ejercer presión sobre la parte posterior del interruptor deslizante.

• El interruptor se puede bloquear en la posición “ON” (Encendido) para aumentar la comodidad del operario durante el uso prolongado. Tenga cuidado cuando bloquee la herramienta en la posición “ON” (Encendido) y sujete la herramienta firmemente. Para poner la herramienta en marcha, deslice el interruptor deslizante hasta la posición “I (Encendido)” ejerciendo presión sobre la parte posterior del interruptor deslizante. Para un uso continuo, presione la parte delantera del interruptor deslizante para bloquearlo. (Fig. 2) Para detener la herramienta, presione la parte posterior del interruptor deslizante y, a continuación, deslícelo hacia la posición “O (Apagado)”. Luz indicadora (Fig. 3) La luz indicadora se enciende de color verde al enchufar la herramienta. Si la luz indicadora no se enciende, puede que el cable de la corriente o el controlador estén averiados. Si la luz indicadora está encendida, pero la herramienta no se pone en marcha aunque esté encendida, puede que las escobillas de carbón estén desgastadas o que el controlador, el motor o el interruptor de encendido y apagado estén averiados. Mecanismo contra la puesta en marcha accidental La herramienta no se pone en marcha con el interruptor bloqueado, aunque esté enchufada. En ese momento, la luz indicadora parpadea en color rojo e indica que el mecanismo contra la puesta en marcha accidental está funcionando. Para cancelar el mecanismo de protección contra la puesta en marcha accidental, devuelva el interruptor deslizante a la posición “O (Apagado)”. Característica de inicio lento La característica de inicio lento suprime la sacudida inicial. Freno mecánico Para el modelo GA4541R, GA5041R El freno mecánico se activa tras apagar la herramienta. El freno no funciona cuando se corta el suministro de corriente mientras el interruptor está en posición de encendido. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo en ella.53 Instalación de la empuñadura lateral (mango) PRECAUCIÓN:

• Antes de utilizar la herramienta, asegúrese siempre de que la empuñadura lateral está instalada firmemente. Atornille con firmeza la empuñadura lateral en la herramienta, tal como se muestra en la figura. (Fig. 4) Instalación o extracción del protector de disco (para el disco con el centro hundido, el disco de láminas, el disco flexible, el cepillo de disco de alambre/ disco de corte abrasivo, el disco de diamante) ADVERTENCIA:

• Cuando utilice un disco de centro hundido, un disco de láminas, un disco flexible o un cepillo de disco de alambre, debe montarse en la herramienta el protector de disco de forma que el lado cerrado del protector siempre apunte hacia el operario.

• Cuando utilice un disco de corte abrasivo/disco de diamante, utilice exclusivamente el protector de disco especial diseñado para los discos de corte. (En algunos países europeos, cuando se utilice un disco de diamante, se puede utilizar la protección normal. Siga la normativa de su país.) Para herramientas con protector de disco de tipo de palanca de bloqueo (Fig. 5) Afloje el tornillo y, a continuación, tire de la palanca en la dirección de la flecha. Monte el protector de forma que las protuberancias de la cinta del protector queden alineadas con los alojamientos de el alojamiento de cojinetes. A continuación, gire el protector de disco hasta un ángulo en el que pueda proteger al operario mientras realiza el trabajo. Tire de la palanca en la dirección de la flecha. A continuación, apriete el protector de disco con el tornillo de apriete. Asegúrese de que el tornillo esté bien apretado. El ángulo de ajuste del protector de disco se puede ajustar con la palanca. (Fig. 6) Para extraer el protector de disco, siga el procedimiento de instalación en orden inverso. Para herramientas con protector de disco de tipo de tornillo de bloqueo (Fig. 7) Monte el protector de forma que las protuberancias de la cinta del protector queden alineadas con los alojamientos de el alojamiento de cojinetes. A continuación, gire el protector de disco hasta un ángulo en el que pueda proteger al operario mientras realiza el trabajo. Asegúrese de que el tornillo esté bien apretado. Para extraer el protector de disco, siga el procedimiento de instalación en orden inverso. Montaje o extracción del disco de centro hundido o el disco de láminas (accesorio opcional) ADVERTENCIA:

• Cuando utilice un disco de centro hundido o un disco de láminas, el protector de disco debe montarse en la herramienta de forma que el lado cerrado del protector siempre apunte hacia el operario. Monte la brida interior en el eje. Asegúrese de encajar la pieza dentada de la brida interior en la parte recta del lado inferior del eje. Encaje el disco en la brida interior y enrosque la contratuerca en el eje. (Fig. 8) Para apretar la contratuerca, ejerza presión sobre el bloqueo del eje para que el eje no pueda girar y, a continuación, utilice la llave de contratuerca para ajustarla con firmeza en el sentido de las agujas del reloj. (Fig. 9) Para extraer el disco, siga el procedimiento de instalación en orden inverso. Brida superior (accesorio opcional) PRECAUCIÓN:

• No utilice la brida superior para modelos equipados con freno mecánico. De lo contrario, se puede aflojar cuando se active el freno. Los modelos con la letra F están equipados de forma estándar con una brida superior. Con esta pieza, para aflojar la contratuerca solo se necesita un tercio de la fuerza necesaria para aflojar la de tipo corriente. Montaje o extracción de Ezynut (accesorio opcional) PRECAUCIÓN:

• No utilice Ezynut con la brida superior o la esmeriladora angular con “F” al final del nº de modelo. Esas bridas son tan gruesas que el eje no puede retener toda la rosca. Monte la brida interior, el disco abrasivo y Ezynut en el eje de forma que el logotipo de Makita de Ezynut mire hacia fuera. (Fig. 10) Presione el bloqueo del eje firmemente y apriete Ezynut girando el disco abrasivo en el sentido de las agujas del reloj lo máximo posible. Gire la anilla exterior de Ezynut en el sentido contrario a las agujas del reloj para aflojarlo. (Fig. 11) NOTA:

• Ezynut se puede aflojar a mano mientras la flecha apunte a la muesca. De lo contrario, se necesita una llave de contratuerca para aflojarla. Inserte una clavija de la llave en un orificio y gire Ezynut en el sentido contrario a las agujas del reloj. (Fig. 12 y 13) Montaje o extracción del disco flexible (accesorio opcional) ADVERTENCIA:

• Utilice siempre el protector proporcionado cuando el disco flexible esté en la herramienta. El disco puede romperse durante el uso y el protector ayuda a reducir las posibilidades de lesiones personales. Siga las instrucciones para el disco de centro hundido pero utilice también un plato de plástico sobre el disco. Consulte el orden de montaje en la página de accesorios de este manual. (Fig. 14)54 Montaje o extracción del disco abrasivo (accesorio opcional) NOTA:

• Utilice solamente los accesorios de la pulidora especificados en este manual. Se deben comprar por separado. Monte el plato de goma en el eje. Encaje el disco en el plato de goma y enrosque la contratuerca en el eje. Para apretar la contratuerca de lijado, ejerza presión sobre el bloqueo del eje para que el eje no pueda girar y, a continuación, utilice la llave de la contratuerca para ajustarla con firmeza en el sentido de las agujas del reloj. (Fig. 15) Para extraer el disco, siga el procedimiento de instalación en orden inverso. Instalación o desmontaje del accesorio guardapolvo (accesorio opcional) ADVERTENCIA:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o extraer el accesorio guardapolvo. De lo contrario, se puede dañar la herramienta o se pueden provocar lesiones personales. Existen cuatro tipos de accesorios de cubierta contra el polvo y cada uno se utiliza en una posición diferente. Ajuste el accesorio guardapolvo de forma que la marca (A, B, C o D) se coloque tal y como se muestra. Encaje sus clavijas en las aberturas de ventilación. (Fig. 16) El accesorio guardapolvo se puede extraer con la mano. NOTA:

• Limpie el accesorio guardapolvo cuando esté obstruido con suciedad o cuerpos extraños. El uso continuado con un accesorio guardapolvo obstruido dañará la herramienta. FUNCIONAMIENTO ADVERTENCIA:

• No fuerce nunca la herramienta. El peso de la herramienta ya aplica la presión adecuada. Si fuerza la herramienta y ejerce una presión excesiva, podría romperse el disco con el peligro que eso conlleva.

• Reemplace el disco SIEMPRE si se cae la herramienta durante el esmerilado.

• No golpee NUNCA el disco de esmerilar u otros discos contra la pieza de trabajo.

• Evite que el disco rebote o se enganche, especialmente cuando trabaje en esquinas, bordes afilados, etc. Podría ocasionar la pérdida del control y contragolpes.

• No utilice NUNCA esta herramienta con discos para cortar madera ni otros discos de sierra. Con estos discos, la esmeriladora podría rebotar con fuerza y causarle lesiones. PRECAUCIÓN:

• No encienda nunca la herramienta cuando esté en contacto con la pieza de trabajo, ya que podría ocasionar heridas al operario.

• Póngase siempre gafas de seguridad o una careta protectora cuando utilice la herramienta.

• Después de finalizar la tarea, apague siempre la herramienta y espere hasta que el disco se haya detenido completamente antes de dejar la herramienta.

• Sujete siempre la herramienta firmemente con una mano en el cuerpo de la herramienta y otra mano en la empuñadura lateral. Operación de esmerilado y pulido (Fig. 17) Encienda la herramienta y aplique el disco a la pieza de trabajo. Normalmente, mantenga el borde del disco en un ángulo de unos 15° con respecto a la superficie de la pieza de trabajo. Durante el período de funcionamiento inicial con un disco nuevo, no haga funcionar la esmeriladora en la dirección B porque cortaría la pieza de trabajo. Una vez que se haya redondeado el borde del disco, ya podrá utilizarlo en las direcciones A y B. Operaciones con el disco de corte abrasivo/disco de diamante (accesorio opcional) ADVERTENCIA:

• Cuando utilice un disco de corte abrasivo/disco de diamante, utilice exclusivamente el protector de disco especial diseñado para los discos de corte. (En algunos países europeos, cuando se utilice un disco de diamante, se podrá utilizar la protección normal. Siga la normativa de su país.)

• No utilice NUNCA el disco de corte para operaciones de esmerilado lateral.

• No haga demasiada fuerza ni aplique demasiada presión con el disco. No intente hacer cortes de una profundidad excesiva. Si el disco se somete a una fuerza excesiva, aumentan tanto la carga como las posibilidades de que se doble o se agarrote en el corte, así como de que se rompa, se produzca un contragolpe o se sobrecaliente el motor.

• No comience la operación de corte con la herramienta en la pieza de trabajo. Deje que el disco alcance la velocidad máxima e introdúzcalo con cuidado en el corte desplazando la herramienta hacia delante por la superficie de la pieza de trabajo. Si la herramienta se enciende dentro de la pieza de trabajo, el disco podría doblarse, salirse o provocar un contragolpe.

• Nunca cambie el ángulo del disco durante las operaciones de corte. Si el disco de corte es sometido a presión lateral (como por ejemplo al esmerilar), se agrietará y se romperá pudiendo causar daños personales graves.

• El disco de diamante se tiene que utilizar perpendicular al material que se está cortando. En cuanto a la instalación, siga las instrucciones correspondientes al disco de centro hundido. (Fig. 18) La dirección de montaje de la contratuerca y la brida interior varía con el grosor del disco. Consulte la tabla de más abajo. (Fig. 19)55 Operaciones con el cepillo de copa de alambre (accesorio opcional) PRECAUCIÓN:

• Compruebe el funcionamiento del cepillo haciendo funcionar la herramienta sin carga, asegurándose de que no haya nadie delante o en línea con el cepillo.

• No utilice un cepillo que esté dañado o que no esté equilibrado. El uso de un cepillo dañado puede aumentar la posibilidad de lesiones por contacto con alambres del cepillo rotos. Desenchufe la herramienta y colóquela boca arriba para permitir un acceso sencillo al eje. Retire cualquier accesorio del eje. Enrosque el cepillo de copa de alambre en el eje y apriételo con la llave proporcionada. Cuando utilice el cepillo, no ejerza demasiada presión, ya que provocaría que se doblaran los alambres, lo que conduciría a una rotura prematura. (Fig. 20) Operaciones con el cepillo de disco de alambre (accesorio opcional) PRECAUCIÓN:

• Compruebe el funcionamiento del cepillo de disco de alambre haciendo funcionar la herramienta sin carga, asegurándose de que no haya nadie delante o en línea con el cepillo de disco de alambre.

• No utilice un cepillo de disco de alambre que esté dañado o que no esté equilibrado. El uso de un cepillo de disco de alambre dañado puede aumentar la posibilidad de lesiones por contacto con alambres rotos.

• Utilice SIEMPRE el protector de cepillo de disco de alambre, asegurándose de que el diámetro del disco encaje dentro del protector. El disco puede romperse durante el uso y el protector ayuda a reducir las posibilidades de lesiones personales. Desenchufe la herramienta y colóquela boca arriba para permitir un acceso sencillo al eje. Retire cualquier accesorio del eje. Enrosque el cepillo de disco de alambre en el eje y apriételo con las llaves. (Fig. 21) Cuando utilice el cepillo de disco de alambre, no ejerza demasiada presión, ya que provocaría que se doblaran los alambres, lo que conduciría a una rotura prematura. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. La herramienta y los orificios de ventilación deben mantenerse siempre limpios. Limpie los orificios de ventilación periódicamente o siempre que perciba cualquier obstrucción. (Fig. 22) Para conservar la SEGURIDAD y la FIABILIDAD del producto, los trabajos de reparación, la inspección y la sustitución de las escobillas de carbón, así como otros trabajos de mantenimiento y ajuste, deberán ser realizados en centros de servicio autorizados de Makita, utilizando siempre piezas de repuesto de Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

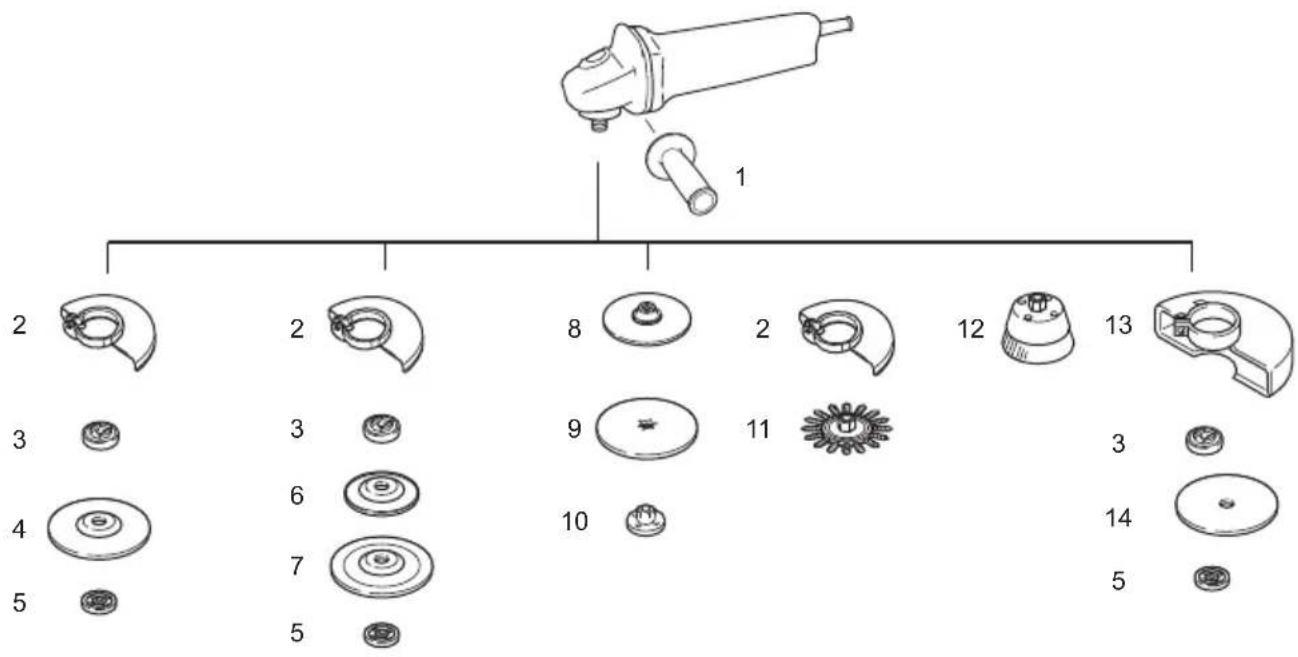

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido. Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Accesorio guardapolvo56 Nota: *1 No utilice la brida superior con una esmeriladora equipada con función de freno. *2 No utilice la brida superior y Ezynut juntos. *3 En algunos países europeos, cuando se utilice un disco de diamante, se puede utilizar la protección normal en lugar de la protección especial que cubre ambos lados del disco. Siga la normativa de su país.

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro. Ruido ENG905-1 Niveles típicos de ruido ponderado A determinados conforme a EN60745: Modelo GA4540R, GA5040R Nivel de presión de sonido (L

): 86 dB (A) Nivel de potencia de sonido (L

Brida interior Brida superior *1 4 Disco de centro hundido/disco de láminas

Modelo GA4541R, GA5041R Nivel de presión de sonido (L

): 84 dB (A) Nivel de potencia de sonido (L

): 95 dB (A) Incertidumbre (K): 3 dB (A) Modelo GA6040R Nivel de presión de sonido (L

): 87 dB (A) Nivel de potencia de sonido (L

): 98 dB (A) Incertidumbre (K): 3 dB (A) Utilice protección para los oídos. Vibración ENG900-1 Valor total de la vibración (suma de vectores triaxiales) determinado según el estándar EN60745: Modelo GA4540R Modo de trabajo: amolado de superficies con empuñadura lateral normal Emisión de vibraciones (a h,AG ): 6,5 m/s

Modo de trabajo: amolado de superficies con empuñadura a prueba de vibraciones Emisión de vibraciones (a h,AG ): 6,0 m/s

Modo de trabajo: lijado con disco Emisión de vibraciones (a h,DS ): 2,5 m/s

Modelo GA4541R, GA5040R, GA6040R Modo de trabajo: amolado de superficies con empuñadura lateral normal Emisión de vibraciones (a h,AG ): 7,0 m/s

Modo de trabajo: amolado de superficies con empuñadura a prueba de vibraciones Emisión de vibraciones (a h,AG ): 6,0 m/s

Modo de trabajo: lijado con disco Emisión de vibraciones (a h,DS ): 2,5 m/s

Modelo GA5041R Modo de trabajo: amolado de superficies con empuñadura lateral normal Emisión de vibraciones (a h,AG ): 7,5 m/s

Modo de trabajo: amolado de superficies con empuñadura a prueba de vibraciones Emisión de vibraciones (a h,AG ): 6,0 m/s

Modo de trabajo: lijado con disco Emisión de vibraciones (a h,DS ): 2,5 m/s

• El valor de emisión de vibraciones se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.

• El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición.

• El valor de emisión de vibraciones declarado se usa para las aplicaciones principales de la herramienta eléctrica. No obstante, si se utiliza la herramienta eléctrica para otras aplicaciones, el valor de emisión de vibraciones puede ser diferente. ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones correctas para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralentí además del tiempo en que está activado el interruptor). Solo para países europeos ENH101-18 Declaración de conformidad de la CE Makita declara que las siguientes máquinas: Designación de la máquina: Esmeriladora Angular Nº de modelo/ Tipo: GA4540R, GA4541R, GA5040R, GA5041R, GA6040R Cumplen con las siguientes Directivas europeas: 2006/42/CE Se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados: EN60745 El archivo técnico de acuerdo con 2006/42/CE está disponible en: Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica
