FO 6100 - Cocina Orbegozo - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO FO 6100 Orbegozo

Avenida de Santiago, 86 30007 Murcia España

E-mail: [e-mail] / España

MADE IN P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

MANUAL TÉCNICO. INTRUCCIONES TÉCNICAS PARA LA INSTALACIÓN.

ATENCIÓN

• Este aparato se debe instalar de acuerdo con las normas en vigor.
• Consulte las instrucciones antes de instalar y utilizar este aparato.
• Utilizar únicamente en el exterior de los locales.
• No desplazar el aparato durante su uso.
• Cerrar la alimentación de gas a la botella después de su uso.
• Cualquier modificación del aparato puede ser peligrosa.
• Este aparato debe estar alejado de materiales inflamables.

Todas las operaciones que se indican en este manual deben ser realizadas por personas cualificadas y en conformidad con las reglas vigentes.

DATOS TÉCNICOS:

• Categoría I 3+
• Tipo de gas G30/G31 (butano / propano).
• Regulador. Presión alimentación 28-30/37 mbar

Este utensilio es de clase 1: aparato de cocción independiente.

CONSUMO NOMINAL DE CADA QUEMADOR

Diámetro inyector (mm)	Potencia (kW)	Consumo (g/h)
1 3,5	254,3

ADVERTENCIAS PARA EL USO

• El aparato y la bombona de gas deben colocarse en un soporte plano en un lugar alejado de materiales inflamables.
• Proteger la bombona de los rayos directos del sol.
• ATENCIÓN: no desplazar el aparato durante el funcionamiento o cuando este todavía caliente.
• Revisar el tubo flexible de gas y sustituirlos antes de la fecha de vencimiento indicada en el mismo tubo. Los tubos no deben presentar ningún estrangulamiento, además, deben estar instalados de manera que no puedan sufrir ningún esfuerzo. NO DEBEN ENTRAR en contacto con ninguna parte caliente.

• Las operaciones de reparación y mantenimiento deben ser efectuadas por personal especializado

• Cualquier modificación o alteración podría ser peligrosa.

• ADVERTENCIA: ¡LAS PARTES ACCESIBLES PUEDEN ALCANZAR TEMPERATURAS MUY ALTAS!
• MANTENER FUERA DEL ALCANCE DE LOS NIÑOS.
• ADVERTENCIA: después del uso, cerrar inmediatamente la llave del gas del regulador de la botella.
• El soporte donde se vaya a instalar el hornillo debe ser plano y resistir altas temperaturas.
• Este aparato no está destinado a aquellas personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén de alguna manera reducidas o no cuenten con la suficiente experiencia o con el conocimiento necesario del producto, a menos que estén supervisadas por una persona competente durante la utilización del mismo.
• Deberán supervisarse los niños para asegurarse de que no juegan con este aparato.
• PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.
• El fabricante rehúsa toda responsabilidad en caso de mala instalación, o uso inapropiado del aparato.
• Si los grifos se abren o se cierran difícilmente, no debe ser forzarlos y se debe llamar a la asistencia técnica.
• ADVERTENCIA: Le aconsejamos controlar que su aparato haya sido instalado apropiadamente. Además es necesario que haga controlar el aparato al menos una vez al año para examinar el estado del tubo de conexión, de los grifos, etc.
• La superficie donde se vaya a instalar el hornillo debe ser plana y resistir altas temperaturas.

CONEXIÓN DEL GAS

Para hacer funcionar la estufa debe disponer de:

• 1 Botella de gas (butano o propano), envasado únicamente por Distribuidores Oficiales, según el gas indicado en la placa de características.
• 1 Regulador de presión homologado e indicado en la placa de características de presión 28-30mbar para butano y 37mbar para propano.
• 1 Tubo flexible normalizado para gas de una longitud máxima de 1,5 m.
• 2 Bridas de tornillo para el tubo flexible.

Conectar un extremo del tubo flexible en la pipeta de entrada de gas del hornillo y el otro extremo en el regulador de la botella, asegurando la estanqueidad mediante las 2 bridas con tornillo.

Situar la botella sobre una superficie estable y montar el regulador en la botella. Asegúrese de que el tubo flexible no queda en contacto con el hornillo y que no está sometido a esfuerzos de torsión. Después de abrir el regulador, compruebe que no hay fugas de gas mediante aplicación de agua jabonosa con un pincel en la unión del tubo flexible con la cocina y el regulador. La aparición de burbujas señala que hay una fuga de gas. NUNCA SE DEBEN USAR LLAMAS PARA BUSCAR LAS FUGAS DE GAS

La sustitución de la botella debe realizarse lejos de cualquier fuente de inflamación.

• Apagar el quemador
• Cerrar la alimentación del gas al aparato (regulador de la botella)

- Llamar al proveedor del gas o a personal especializado.

MANTENIMIENTO (por personal cualificado)

• Antes de realizar cualquier tipo de trabajo, es preciso cerrar el regulador de la botella de gas.
• Controlar regularmente el estado del tubo flexible de conexión y reemplazarlo cuando sea necesario (fecha de vencimiento).
• Para obtener un buen funcionamiento, controlar una vez al año los grifos de los quemadores y si fuera necesario, REEMPLAZARLOS. Después de llevar a cabo esta operación debe realizarse un chequeo por si hubiera pérdidas de gas.

INDICACIONES PARA EL USUARIO. USO Y MANTENIMIENTO.

La capacidad de la botella no puede superar 12,5 kg de gas.

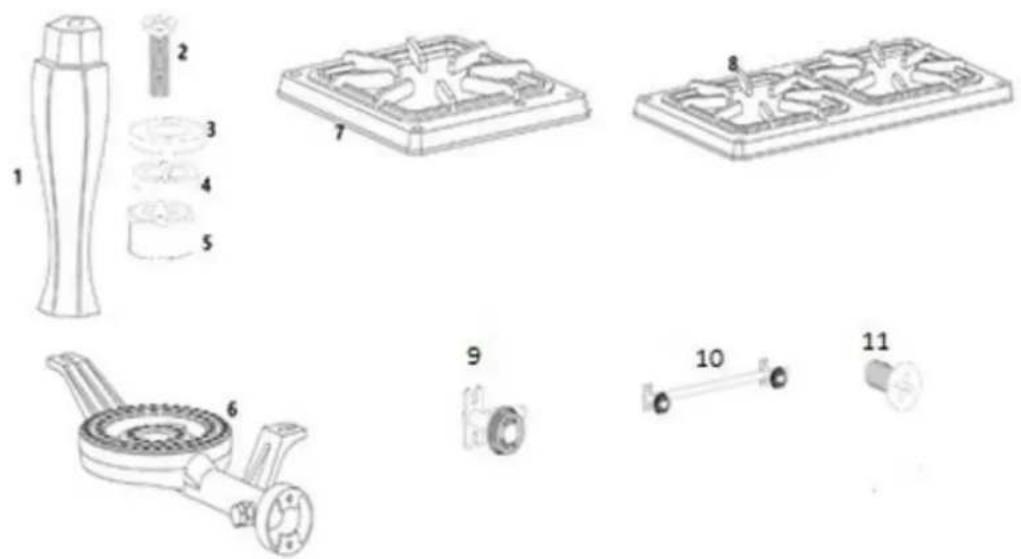

PARTES DEL QUEMADOR:

1. Pata
2. Arandela plana
3. Arandela de resorte
4. Tuerca M6
5. Quemador
6. Marco superior para FO 6100
7. Marco superior para FO 6200
8. Válvula de control para FO 6100
9. Válvula de control para FO 6200

10. Tornillo M5 para la fijación de la válvula de control con el quemador

11. Tornillo M6x20 para la fijación de las patas con el marco superior y la fijación del quemador

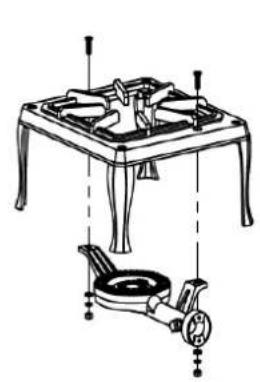

MONTAJE

1. Fije las patas con el marco superior: Coloque los tornillos M6x20 en la parte superior del marco a continuación coloque la arandela plana, la arandela elástica y la tuerca M6 debajo del marco superior. Use un destornillador para apretar los tornillos con las tuercas.

1. Fije los quemadores en el marco superior: Coloque los tornillos M6x20 en la parte superior del marco, colocando la arandela plana, la arandela elástica y la tuerca M6 debajo del marco superior. Use un destornillador para apretar los tornillos con las tuercas.

1. Fije la válvula de control con los quemadores: Use los tornillos M5 para conectar el grifo con el quemador

PRECAUCIÓN PARA EL MONTAJE

1. Se llevará a cabo lejos de cualquier fuente de ignición.
2. Proteja la bombona de gas de la exposición a la luz solar directa y no la guarde en áreas no ventiladas.
3. La bombona vacía debe cerrarse y almacenarse en un lugar adecuado hasta que se devuelva al distribuidor de gas.
4. La manguera debe revisarse periódicamente y debe reemplazarse de inmediato si está desgastada o dañada.
5. La manguera debe reemplazarse en la fecha de vencimiento indicada en ella.

INSTRUCCIONES DE USO

1. Encender, apagar, ajustar el fuego:

(1). ENCENDIDO: Gire la válvula de control de gas hacia la izquierda mientras sostiene una llama desnuda cerca del quemador.
(2). APAGADO: Gire la válvula de control de gas completamente hacia la derecha
(3). Ajuste de llama: girando la válvula de control de gas hacia arriba o hacia abajo lentamente para aumentar o disminuir su llama.

1. Uso de utensilios de cocina:

(1). Los utensilios de cocina recomendados deben tener un diámetro de 15 a 28 cm, no use utensilios cuyo diámetro sea mayor a 29 cm.
(2). Coloque los utensilios de cocina en el centro del hornillo.
(3). Apague el hornillo desde la válvula de control y corte el suministro de gas en el regulador cuando termine la cocción.
(4). Cuando se apague la última llama, espere al menos 5 minutos para que se enfríe el hornillo.

ERROR	POSIBLE RAZÓN	SOLUCIÓN
No se puede encender	Bombona de gas vacía	Cambiar bombona
	Válvula de control cerrada	Abra la válvula de control
Llama pequeña	Bombona de gas casi vacía	Cambiar la bombona
Algunos agujeros de la llama sin fuego	Agujeros de llama bloqueados	Limpieza de los quemadores usando un alfiler o hilo de metal para limpia el agujero de la llama
Llama humeante, amarilla o roja	No hay suficiente aire	Ajuste el tornillo de aire en el costado del quemador.

Diámetro aconsejado del recipiente
Quemador	15-28 cm

ATENCIÓN: SE DEBEN USAR GUANTES PROTECTORES DURANTE LA MANIPULACIÓN DE ELEMENTOS ESPECIALMENTE CALIENTES.

LIMPIEZA-MANTENIMIENTO

Revisar el tubo flexible de gas y sustituirlos antes de la fecha de vencimiento indicada en el mismo tubo. Los tubos no deben presentar ningún estrangulamiento, además, deben estar instalados de manera que no puedan sufrir ningún esfuerzo. No deben entrar en contacto con ninguna parte caliente.

Para que pueda conservar su aparato en buen estado, es preciso que lo limpie regularmente. Para ello, limpie con un paño humedecido en agua jabonosa. Posteriormente proceda a su secado con otro paño. No dejar nunca posibles residuos sobre el quemador del hornillo.

• ATENCION: no utilizar nunca productos detergentes abrasivos
• En caso de no utilización prolongada del hornillo volver a ponerlo en su embalaje y guardarlo en un lugar seco y limpio.
• Para cualquier problema técnico póngase en contacto con el instalador o un técnico especializado.
• Solo un técnico especializado puede sustituir los componentes o cualquier parte del hornillo.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgate debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. (Consulte las condiciones legales en nuestra página web).
