MANUAL DE USUARIO CMCA320 Craftsman

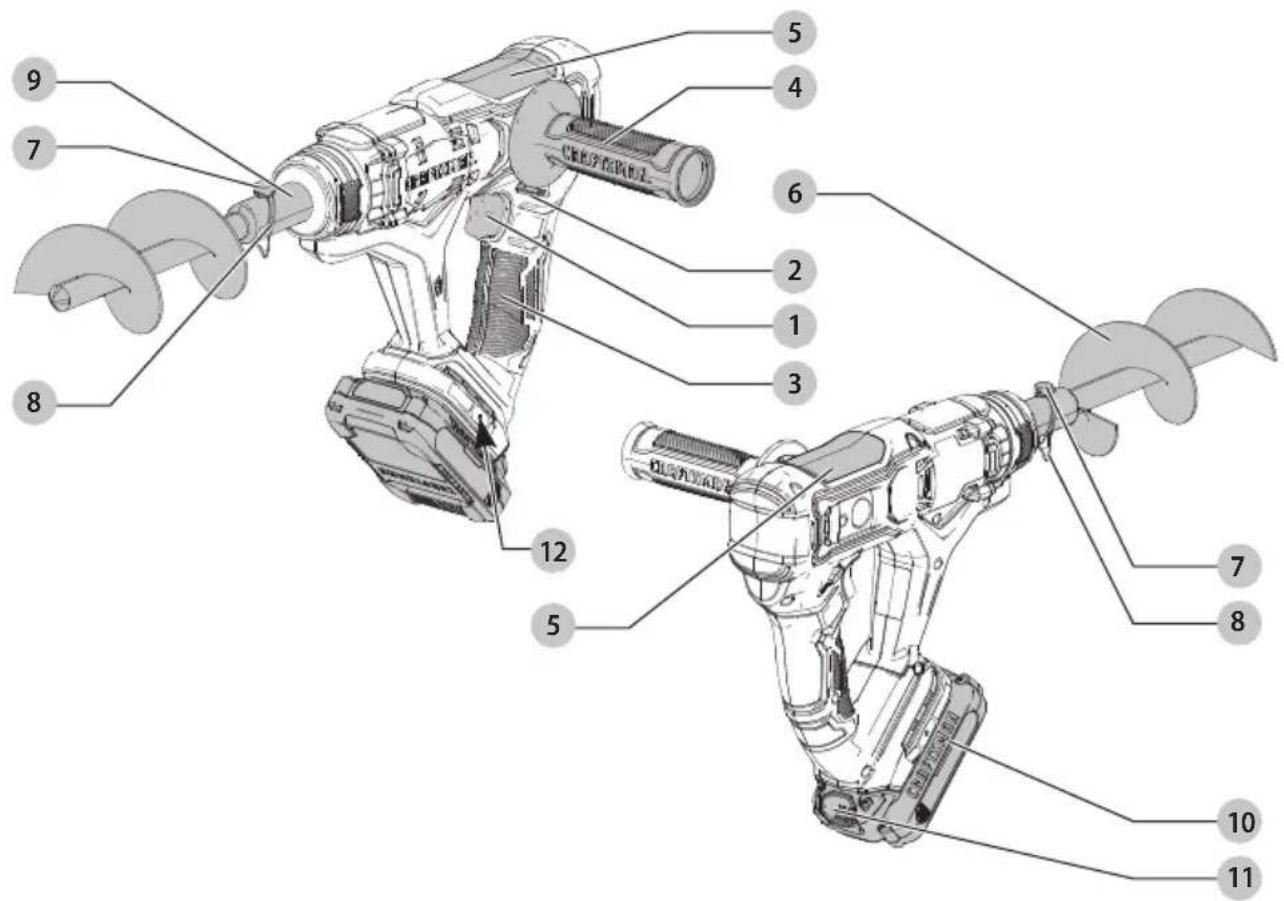

Alojamiento de motor

Botón de liberación de batería

Ubicación de conexión de accesorio CRAFTSMAN

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propicianaccidentes. b ) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o losvapores. c ) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica. b ) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra. c ) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica. d ) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descargaeléctrica. e ) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descargaeléctrica. f ) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves. b ) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas). Definiciones: Símbolos y Palabras de Alerta de Seguridad Las siguientes definiciones describen el nivel de gravedad de cada palabra de advertencia. Lea el manual de la herramienta eléctrica y preste atención a estossímbolos. PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.

(Utilizado sin palabras) indica un mensaje de seguridadrelacionado. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a lapropiedad. Uso pretendido Su herramientas recargables CMCA320 ha sido diseñado para uso por el consumidor únicamente. Esta herramienta se puede usar para ayudar para: ‑ Plantar árboles pequeños, arbustos y flores ‑ Cultivar y preparar suelo para jardín ‑ Cavar hoyos para postes o cercas pequeños nO usar en hielo. nO usar para mezclar líquidos, químicos o pintura. nO use bajo condiciones húmedas o en presencia de líquidos o gases inflamables. nO permita que niños estén en contacto con la herramienta. Se requiere supervisión cuando operadores sin experiencia operen esta herramienta. Español (traducido de las instrucciones originales)

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves. ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones.EsPAñOl

d ) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados. e ) Dé mantenimiento a las herramientas eléctricas y accesorios. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado. f ) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar. g ) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa. h ) Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías a ) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete debaterías. b ) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio ylesiones. c ) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras oincendio. d ) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación oquemaduras. e ) No use un paquete de batería o herramienta que estén dañados o modificados. Las baterías dañadas o modificadas pueden presentar un comportamiento como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales. c ) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes. d ) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales. e ) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas. f ) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas enmovimiento. g ) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo. h ) No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica a ) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura. b ) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse. c ) Desconecte el enchufe de la fuente de alimentación y/o retire la batería, o paquete si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental.EsPAñOl

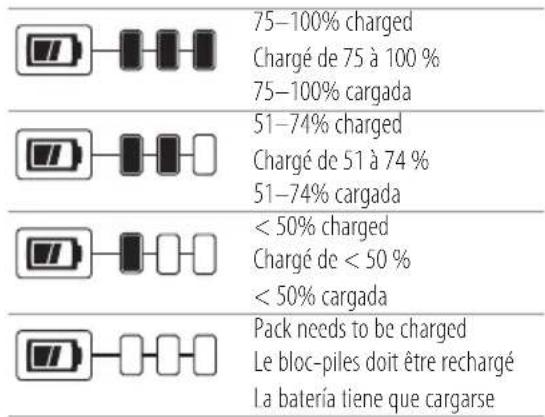

El paquete de batería no está completamente cargado cuando se retira del cartón. Antes de usar la batería y el cargador, lea las siguientes instrucciones de seguridad y luego siga los procedimientos de carga descritos. Cuando solicite paquetes de baterías de repuesto, asegúrese de incluir el número de catálogo y elvoltaje. La etiqueta en su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes: V ......................... voltios Hz .......................hertz min ..................... minutos o CD .......corriente directa ...................... Construcción Clase I (conectada a tierra) …/min ..............por minuto BPM .................... golpes por minuto IPM ..................... impactos por minuto OPM .................... oscilaciones por minuto RPM .................... revoluciones por minuto sfpm ................... pies de superficie por minuto SPM .................... carreras por minuto A ......................... amperios W ........................watts Wh ......................Watt Horas Ah ....................... amperios hora o CA ............ corriente alterna o CA/CD ..... corriente alterna o directa ...................... Construcción Clase II (aislamiento doble)

.......................sin carga velocidad n .........................velocidad nominal PSI....................... libras por pulgada cuadrada ......................terminal de tierra ..................... símbolo de alerta de seguridad ..................... radiación visible no mirar directamente a la luz ..................... usar protección respiratoria ..................... usar protección para los ojos ..................... usar protección auditiva ..................... lea toda la documentación ..................... no exponga a la lluvia Siempre use protección respiratoria aprobada por NIOSH/OSHA apropiada para la exposición de polvo. Dirija las partículas lejos de la cara y el cuerpo.

ADVERTENCIA: Siempre use protección auditiva personal adecuada que cumpla con ANSI S12.6 (S3.19) durante el uso. Bajo algunas condiciones y duración de uso, el ruido de este producto puede contribuir con la pérdida auditiva.

PRECAUCIÓN: Cuando no esté en uso, coloque la herramienta en su lado sobre una superficie estable donde no cause un peligro de tropiezo o caída. Algunas herramientas con un paquete de batería grande pueden quedar verticales pero se pueden voltear fácilmente.

• Las ventilas de aire a menudo cubren las partes móviles y se deben evitar. La ropa suelta, joyería, o cabello largo podrían quedar atrapados en las partes móviles. Información de seguridad adicional

ADVERTENCIA: Nunca modifique la herramienta eléctrica o ninguna parte de ella. Podría resultar en daño o lesiones personales.

ADVERTENCIA: SIEMPRE use gafas de seguridad. Las gafas de uso diario NO son gafas de seguridad. También use una careta o máscara de polvo si la operación produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algún polvo contiene químicos conocidos por el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes,

• compuestos en insecticidas, herbicidas y pesticidas,

• arsénico y cromo a partir de madera tratada químicamente. Para reducir su exposición a estos químicos, use equipo de seguridad aprobado, tal como máscaras de polvo que estén diseñadas específicamente para filtrar partículas microscópicas.

• Evite el contacto prolongado con el polvo a partir de lijado, aserrado, pulido, perforación eléctricos y otras actividades de construcción. Use ropa de protección y lave las áreas expuestas con agua y jabón. Permitir que el polvo entre en su boca, ojos, o que quede sobre la piel puede promover la absorción de químicos peligrosos.

ADVERTENCIA: El uso de esta herramienta puede generar y/o dispersar polvo, que puede causar lesiones respiratorias serías y permanentes u otras lesiones. impredecible que resulte en incendios, explosión o riesgo de lesiones.“ f ) No exponga un paquete de batería o una herramienta a fuego o temperatura excesiva. La exposición a fuego o temperaturas mayores a 130°C (265 °F) pueden causar una explosión.“ g ) Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango de temperatura especificado puede dañar la batería e incrementar el riesgo deincendio.

a ) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramientaeléctrica. b ) Nunca dé servicio a paquetes de batería dañados. El servicio de paquetes de batería sólo debe ser realizado por el fabricante o proveedores de servicioautorizados.EsPAñOl

• El contenido de las celdas de batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por ninguna razón. Si la caja del paquete de baterías está agrietada o dañada, no la inserte en el cargador. No aplaste, deje caer o dañe el paquete de la batería. No use un paquete de baterías o cargador que haya recibido un golpe fuerte, se haya dejado caer, se haya aplastado o dañado de cualquier manera (por ej., perforado con un clavo, golpeado con un martillo, o pisado). Los paquetes de batería dañados se deben regresar al centro de servicio parareciclaje. Recomendaciones de Almacenamiento El mejor lugar de almacenamiento es aquel que es fresco y seco, alejado de la luz solar directa y del exceso de calor o frío. Guarde el paquete de batería completamente cargado fuera delcargador. Instrucciones de Limpieza de Paquete deBatería La suciedad y grasa se pueden retirar del exterior de la paquette de batería con una tela o cepillo no metálico suave. No use agua o ninguna solución delimpieza. Paquetes de Baterías de Indicador deCombustible (Fig. B) Algunos paquetes de batería incluyen un indicador de combustible. Cuando se presiona y sostiene el botón de indicador de combustible, las luces LED indicarán el nivel de carga aproximado restante. Éste no indica la funcionalidad de la herramienta y está sujeto a variación en base a los componentes del producto, la temperatura y la aplicación del usuariofinal. Transporte

ADVERTENCIA: Riesgo de Incendio. No guarde, transporte, o lleve el paquete de batería de forma que objetos de metal puedan tener contacto con las terminales expuestas de la batería. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juego de productos, cajones, etc., con clavos sueltos, tornillos, llaves, monedas, herramientas manuales, etc. Al transportar paquetes de baterías individuales, asegúrese que las terminales de la batería estén protegidas y bien aisladas de materiales que puedan entrar en contacto con ellas y causar un cortocircuito. NOTA: Los paquetes de batería de ion de litio no se deben colocar en equipaje de mano en aviones y se deben proteger adecuadamente contra corto circuito si están en el equipajeregistrado.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes para Todos los Paquetes de Batería

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones y marcas de precaución para el paquete de la batería, el cargador y el producto. La falla en seguir las advertencias e instrucciones puede resultar en descarga eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inflamables. Insertar o retirar el paquete de batería del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del cargador. NO modifique el paquete de batería en ninguna forma para instalarlo en un cargador no compatible ya que el paquete de batería se puede romper causando lesiones personalesserias.Consulte la tabla al final de este manual respecto a compatibilidad de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al paquete debatería.

• No almacene ni use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40°C (104 °F) (como cobertizos exteriores o edificios de metal en verano). Para obtener la mejor vida útil, guarde los paquetes de baterías en un lugar fresco yseco. NOTA: No guarde los paquetes de baterías en una herramienta con el interruptor de gatillo bloqueado. Nunca sujete con cinta el interruptor de gatillo en la posiciónON.

• No incinere el paquete de batería incluso si está dañado severamente o está completamente agotada. El paquete de batería pueden explotar en el fuego. Se crean humos y materiales tóxicos cuando se queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una herramienta a fuego o temperatura excesiva. La exposición a fuego o temperaturas mayores a 130°C (265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el paquete de batería o el aparato fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango especificado puede dañar la batería e incrementar el riesgo deincendio.

• Si el contenido de la batería entra en contacto con la piel, lave de inmediato el área con jabón suave y agua. Si el líquido de la batería entra en los ojos, enjuague con agua sobre el ojo abierto durante 15minutos o hasta que desaparezca la irritación. Si se necesita atención médica, el electrólito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales delitio.ESPAÑOL

correcto a usar dependiendo de la longitud total de todos los cables de extensión juntos, y la clasificación de amperes de la placa de identificación. Si tiene duda, use el calibre más pesadosiguiente. Calibre mínimo para juegos de cable Voltios Longitud total de cable en pies (metros) 120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) Clasificación de amperes American Wire Gauge Mayor a No mayor a

• No coloque ningún objeto encima del cargador ni coloque el cargador sobre una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador en una posición lejos de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior e inferior delalojamiento.

• No opere el cargador con un cable o enchufe dañado. Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se dejó caer o se dañó de cualquier manera. Llévelo a un centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de servicio autorizado cuando se requiera servicio o reparación. El reensamble incorrecto puede resultar en un riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente eléctrica doméstica estándar de 120V. No intente usarlo en ningún otro voltaje. Esto no aplica al cargador devehículos.

• Los materiales extraños de naturaleza conductiva tales como, pero sin limitarse a, polvo de pulido, rebabas de metal, lana de acero, papel aluminio, o cualquier acumulación de partículas metálicas se deben mantener alejados de las cavidades y ranuras de ventilación del cargador.

• Siempre desconecte el cargador del suministro de energía cuando no haya paquete de baterías en lacavidad. Carga de la Batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

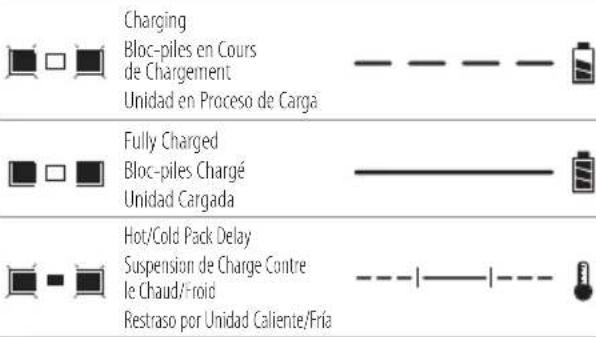

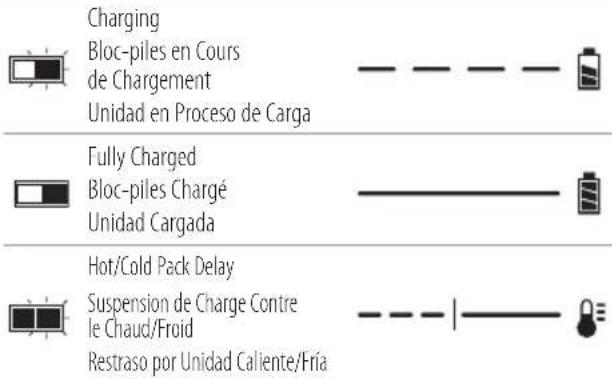

Verde rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de batería se puede dejar en el cargador o retirarse.

ADVERTENCIA: Sólo cargue baterías en temperatura ambiente mayor a 4,5° C (40° F) y menor a +40°C (104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que Instrucciones de Seguridad Importantes para Todos los Cargadores de Batería

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones y marcas de precaución para el paquete de la batería, el cargador y el producto. La falla en seguir las advertencias e instrucciones puede resultar en descarga eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún cargador diferente a un cargador CRAFTSMAN. Los cargadores y paquetes de batería CRAFTSMAN están diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos diferentes a cargar paquetes de batería CRAFTSMAN recargables. Cargar otros tipos de baterías puede causar que se sobrecalienten y exploten, resultando en lesiones personales, daño a la propiedad, incendio, descarga eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre alcargador.

• Jale por el enchufe en lugar del cable cuando desconecte el cargador. Esto reducirá el riesgo de daños al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no se pueda pisar, provoque tropiezos, o de otra forma esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea absolutamente necesario. El uso de un cable de extensión inadecuado podría resultar en riesgo de incendio, descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione siempre un lugar seco y use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargaeléctrica.

• Un cable de extensión debe tener un tamaño de cable adecuado (AWG o American Wire Gauge) por seguridad. Cuanto menor es el número de calibre del cable, el cable será más pesado y por lo tanto su capacidad. Un cable de tamaño inferior causará una caída en el voltaje en línea que resulta en una pérdida de energía y sobrecalentamiento. La siguiente tabla muestra el tamaño El Sello RBRC® Lleve sus paquetes de batería agotados a un centro de servicio autorizado CRAFTSMAN o a su minorista local para reciclarlas. En algunas áreas, es ilegal colocar paquetes de batería gastados en la basura. También puede comunicarse con su centro de reciclaje local para obtener información sobre dónde dejar el paquete de batería agotado. No las coloque en el reciclaje de la acera. Para información adicional visite www.call2recycle.org. O llame al número de larga distancia gratuito en el Sello RBRC®. RBRC® es una marca comercial registrada de Call 2Recycle, Inc.ESPAÑOL

ADVERTENCIA: Para reducir el riesgo de lesiones personales, SIEMPRE opere la herramienta con la manija lateral instalada correctamente. De lo contrario, la manija lateral se deslizará durante la operación de la herramienta y la consiguiente pérdida de control. Sostenga la herramienta con ambas manos para maximizar el control.

ADVERTENCIA: Antes de usar la herramienta, revise que la manija lateral esté apretada firmemente.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque accidental puede causar lesiones. Montaje en pared Algunos cargadores CRAFTSMAN están diseñados para poderse montar en pared o colocarse vertical sobre una mesa o superficie de trabajo. Si se monta en pared, localice el cargador dentro del alcance de un tomacorriente eléctrico, y lejos de una esquina u otras obstrucciones que puedan impedir el flujo de aire. Use la parte posterior del cargador como una plantilla para la ubicación de los tornillos de montaje en la pared. Instale el cargador firmemente con tornillos para Tablaroca (adquiridos por separado) por lo menos de 1" (25.4mm) de largo, con un diámetro de cabeza de tornillo de 0.28–0.35" (7–9mm), atornillados en madera a una profundidad óptima dejando aproximadamente 7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en la parte posterior del cargador con los tornillos expuestos y conéctelos completamente dentro de las ranuras. NOTE: Do not attempt to mount CMCB101 charger under a bench ortable. NOTE: Only mount CMCB101 charger with the charging lights pointed upward toward theceiling. VersaTrack™

FUTURE USE Instrucciones de Limpieza de Cargador

ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador del tomacorriente CA antes de limpiar. La suciedad y grasa se pueden retirar del exterior del cargador con una tela o cepillo no metálico suave. No use agua o ninguna solución delimpieza. permanecen apagadas. Lleve el cargador y el paquete de batería a un centro de servicio autorizado si las luces permanecenapagadas. NOTA: Consulte la etiqueta cerca de las luces de carga en el cargador respecto a los patrones de parpadeo. NOTA: Para retirar el paquete de batería, algunos cargadores requieren que se presione el botón de liberación del paquete debatería. Demora de Paquete Caliente/Frío Cuando el cargador detecta un paquete de batería que esté demasiado caliente o demasiado fría, comienza automáticamente una Demora de Paquete Caliente/Frío, suspendiendo la carga hasta que el paquete de batería alcance una temperatura apropiada. El cargador cambia automáticamente al modo de carga del paquete. Esta característica garantiza la vida máxima del paquete debatería. Un paquete de batería frío puede cargar a un ritmo más lento que un paquete de bateríacaliente. La demora de paquete caliente/frío se indicará por la luz verde que continúan parpadeando pero con la luz roja encendida continuamente. Una vez que el paquete de batería alcance una temperatura adecuada, la luz roja se apagará y el cargador reanudará el procedimiento decarga. Sistema de Protección Electrónica Las herramientas de ion de litio están diseñadas con un Sistema de Protección Electrónica que protegerá el paquete de batería contra sobrecarga, sobrecalentamiento o descarga profunda. La herramienta se apagará automáticamente y el paquete de batería se necesitará volver acargar. Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una temperatura ambiente de 18 °C– 24°C (65 °F– 75°F). NO cargue cuando el paquete de batería esté debajo de +4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y no indica un problema. Para facilitar el enfriamiento de la batería después de su uso, evite colocar el cargador o la batería en un ambiente cálido, como en un cobertizo de metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando una lámpara u otro aparato; b. Revise si el receptáculo está conectado a un interruptor de luz que apegue la energía cuando apague las luces; c. Si persisten los problemas de carga, lleve la herramienta, el paquete de batería y el cargador a su centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete debaterías.EsPAñOl

1. La herramienta se enciende y apaga presionando y

determina la dirección de la broca de barreno

y también sirve como un botón de bloqueo en apagado.

3. Para seleccionar la rotación de avance, libere el

interruptor de gatillo y deslice el interruptor de avance/ reversa a la izquierda.

4. Para seleccionar la reversa, presione el botón de control

de avance/reversa en la dirección opuesta. nOTA: La posición central del botón de control bloquea la herramienta en la posición apagada. Cuando cambie la posición del botón de control, asegúrese que se libere el gatillo. Colocación adecuada de manos (Fig. I)

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, SIEMPRE use la posición de las manos adecuada como se muestra.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, SIEMPRE sostenga firmemente en anticipación de una reacción repentina. La posición de manos adecuada requiere una mano en la manija principal

, con la otra mano sobre la manija lateral

para controlar la acción de giro de la herramienta. Instalación y Desinstalación de Paquete de Batería (Fig.E)

ADVERTENCIA: Asegúrese que la herramienta/ aparato esté en la posición de apagado antes de insertar el paquete debatería. nOTA: Para mejores resultados, asegúrese que su paquete de batería esté completamentecargado.

1. Para instalar el paquete de batería

en la manija de la herramienta, alinee el paquete de la batería con los rieles dentro de la manija de la herramienta y deslícelo en la manija hasta que el paquete de batería esté asentado firmemente en la herramienta y asegúrese que no sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

y jale firmemente el paquete de batería fuera de la manija de la herramienta. Insértelo en el cargador como se describe en la sección de cargador de estemanual. OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales severas, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque accidental puede causarlesiones. Instalación y desinstalación de broca de barrena u otro accesorio específico de la herramienta (Fig.F, G)

ADVERTENCIA: Siempre bloquee el interruptor de gatillo y desconecte la herramienta de la fuente de alimentación cuando cambie los accesorios.

ADVERTENCIA: Siempre asegúrese que la broca de barrena está asegurada antes de arrancar la herramienta. Una broca de barrena suelta puede ser expulsada de la herramienta causando posibles lesiones personales.

ADVERTENCIA: Verifique que el accesorio esté recto antes de instalarlo en la herramienta. Un accesorio doblado puede crear un desequilibrio peligroso o puede moverse de manera que cree una condición peligrosa. Para insertar una broca de barrena

u otro accesorio, siga estos pasos.

1. Apague la herramienta y retire el paquete de batería.

2. Desbloquee la conexión de pasador

y retire el pasador de bloqueo

3. Con una mano asegure la herramienta. Con la otra mano

en el eje de accionamiento

como se muestra en la Fig. Z.

4. Gire la broca de barrena para alinear los orificios

en la camisa de broca de barrena

y el eje de accionamiento

5. Inserte el pasador de bloqueo

a través de la camisa de broca de barrena

y los orificios del eje de accionamiento

6. Bloquee el pasador de bloqueo

en posición con la conexión de pasador

7. Para retirar la broca de barrena, repita los pasos 1y 2

anteriores. Asegure la herramienta con una mano. Con la otra mano sujete la broca de barrena

y jale la broca de barrena del eje de accionamiento

se enrosca en cualquier lado del alojamiento de motor y permite el uso del lado derecho o izquierdo. Instalación de manija lateral (Fig.E)

ADVERTENCIA: La manija lateral siempre se debe usar para mantener el control de la herramienta en todo momento.

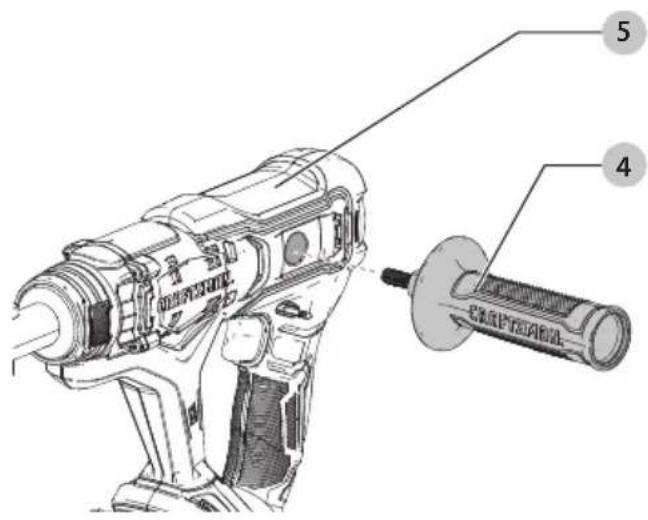

1. Elija el uso de lado derecho o izquierdo e inserte la

en el orificio de la manija lateral ubicado en cualquier lado del alojamiento de motor

en su lugar apretando firmemente la manija lateral

girándola en sentido de las manecillas del reloj de forma que la manija lateral

3. Para cambiar la ubicación de la manija lateral

gire la manija lateral en sentido contrario a las manecillas del reloj hasta que esté libre del alojamiento de motor. Mueva la manija lateral a la posición opuesta y vuelva a instalar como se describe anteriormente.EsPAñOl

VersaTrack™ (Fig. K) Accesorio opcional, se vende por separado.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque accidental puede causar lesiones.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, no use un gancho VersaTrack™ Para colgar o Trackwall de VersaTrack™ dañado. Un gancho Versatrack™ para colgar o Trackwall de VersaTrack™ dañado no soportará el peso de la herramienta.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, asegúrese que el tornillo que sujeta el gancho para colgar VersaTrack™ esté apretado firmemente.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, NO suspenda la herramienta por encima ni cuelgue objetos del gancho para colgar. SÓLO suspenda la herramienta en el Trackwall de Versatrack™ con el ganchopara colgar. Accesorios

ADVERTENCIA: Ya que los accesorios, diferentes a los ofrecidos por CRAFTSMAN, no han sido probados con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, sólo se deben usar accesorios recomendados por CRAFTSMAN con esteproducto. Los accesorios recomendados para uso con su herramienta están disponibles por un costo adicional a partir de su distribuidor local o centro de servicio autorizado. Si necesita asistencia para localizar cualquier accesorio, póngase en contacto con CRAFTSMAN llame al 1‑888‑331‑4569. Limpieza

ADVERTENCIA: Sople la suciedad y polvo de todas las ventilas de aire con aire limpio y seco por lo menos una vez a la semana. Para minimizar el riesgo de lesiones de los ojos, siempre use protección para los ojos aprobada por ANSI Z87.1 cuando realice este procedimiento

ADVERTENCIA: Retire los accesorios para lavarlos para asegurar que la herramienta no se exponga a agua.

ADVERTENCIA: Nunca use solventes u otros químicos fuertes para limpiar las partes no metálicas de la herramienta. Estos químicos pueden debilitar los materiales plásticos usados en estas partes. Use una tela humedecida únicamente con agua y jabón suave. Nunca permita que entre líquido a la herramienta; nunca sumerja ninguna parte de la herramienta en líquido. Su herramienta CRAFTSMAN ha sido diseñada para funcionar durante un largo período con un mínimo de mantenimiento. Un funcionamiento continuo satisfactorio depende del cuidado adecuado de la herramienta y de una limpiezaperiódica. MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales severas, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque accidental puede causarlesiones. Operación de broca de barrena (Fig.A, I, J)

ADVERTENCIA: Antes de usar la herramienta, revise que la manija lateral esté apretada firmemente.

ADVERTENCIA: La manija lateral siempre se debe usar para mantener el control de la herramienta en todo momento.

ADVERTENCIA: Siempre asegúrese que la broca de barrena está asegurada antes de arrancar la herramienta. Una broca de barrena suelta puede ser expulsada de la herramienta causando posibles lesiones personales.

ADVERTENCIA: Mantenga la broca de barrena alejada de su cuerpo. Un arranque accidental puede causar lesiones.

ADVERTENCIA: Llame antes de perforar. Comuníquese con todas las empresas de servicios públicos antes de usar esta herramienta en áreas donde no esté seguro de que no haya líneas enterradas. Los lugares como a lo largo de calles, aceras y cimientos de edificios pueden tener líneas enterradas pocoprofundas.

1. Seleccione la dirección deseada, avance o reversa, para

que coincida con la operación planificada.

2. Antes de arrancar la herramienta, asegúrese de sujetar

con firmeza la manija principal y la manija lateral y que la broca de la barrena

esté apuntando en un ángulo de 90° por encima de la superficie de trabajo.

3. Encienda la herramienta y permita que la broca de

alcance la velocidad máxima y luego bájela lentamente al suelo.

4. Siempre aplique presión en línea recta con la broca de

. Use suficiente presión para mantener la broca de barrena perforando pero no presione demasiado para ahogar el motor o desviar la broca de barrena.

5. Sostenga la herramienta firmemente con ambas manos

para controlar la acción de giro de la broca de barrena.

6. si lA hERRAMiEnTA sE ATORA, por lo general se

debe a que se sobrecargó. liBERE El inTERRUPTOR DE gATillO DE inMEDiATO, retire la broca de barrena del suelo, y determine la causa del atasco. nO DÉ CliC En El gATillO PARA APAgAR Y EnCEnDER PARA inTEnTAR ARRAnCAR UnA hERRAMiEnTA ATAsCADA, EsTO PUEDE DAñAR lAhERRAMiEnTA.

7. Mantenga el motor en operación cuando retrae la

broca de barrena del orificio. Esto ayudará a prevenir elatascamiento.

para apagar la herramienta antes de comenzar un nuevo orificio.ESPAÑOL

Av. Universidad 1525- Col. San Luis (444) 8142383 TORREON, COAH Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265 VERACRUZ, VER Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016 VILLAHERMOSA, TAB Constitución 516-A - Col. Centro (993) 3125111 PARA OTRASLOCALIDADES: Si se encuentra en México, por favor llame al(55) 53267100 Si se encuentra en U.S., por favor llame al 1-888-331-4569 Póliza de Garantía IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: __________________________ Mod./Cat.: ___________________________________ Marca: _____________________________________ Núm. deserie: ________________________________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió elproducto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así Reparaciones El Cargador y las unidades de batería no pueden serreparados. El cargador y la unidad de batería no contienen piezasreparables.

ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica CRAFTSMANCRAFTSMAN u en un centro de mantenimiento autorizado CRAFTSMANCRAFTSMAN. Utilice siempre piezas de repuestoidénticas. Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano

ADVERTENCIA: El gancho de colgar integral Versatrack™ no es un gancho de cinturón.

ADVERTENCIA: Asegúrese que el peso de la herramienta no exceda el peso máximo nominal de 20 lbs (9 kg) para el gancho VersaTrack™ seleccionado.

ADVERTENCIA: Cuando cuelgue objetos en el riel Trackwall de VersaTrack™, espacie adecuadamente las herramientas para no exceder 75 lbs (35 kg) por pie lineal. IMPORTANTE: Cuando conecte el gancho para colgar VersaTrack™, sólo use el tornillo incluido. Asegúrese de apretar bien el tornillo. Los accesorios VersaTrack™ se instalan en herramientas compatibles de forma segura en el sistema Trackwall de VersaTrack™.

1. Apague la herramienta, Retire el paquete de batería y

PRECAUCIÓN: Cualquier producto con dientes de corte expuestos debe tenerlos cubiertos de forma segura si va a estar en el Trackwall de VersaTrack™.

2. Sujete el gancho para colgar

en la herramienta. a. Coloque el gancho para colgar VersaTrack™ en la ubicación de montaje

en la base de la herramienta. b. Use un destornillador para asegurar el gancho de colgar con el tornillo provisto

. No use ningún otro tornillo para esto. NOTA: Los accesorios VersaTrack™ para uso con su herramienta están disponibles por un costo adicional a partir de su distribuidor local o centro de servicio autorizado. Si necesita ayuda para localizar cualquier accesorio, póngase en contacto con CRAFTSMAN, llame al 1-888- 331- 4569.ESPAÑOL

Garantía limitada de tres años Para los términos de garantía, visite https://www. craftsman.com/support/warranty. Para solicitar una copa escrita de los términos de garantía, póngase en contacto con: Servicio al cliente en CRAFTSMAN, 701East Joppa Road, Towson, MD 21286o llame al 1-888-331-4569.AMÉRICA LATINA: Esta garantía no aplica a productos vendidos en América Latina. Para productos vendidos en América Latina, consulte la información de garantía específica contenida en el empaque, llame a la compañía local o consulte la página de Internet respecto a la información de garantía. REEMPLAZO GRATUITO DE ETIQUETA DE GARANTÍA: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-888-331-4569 para reemplazo gratuito. Registro en Línea Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para elConsumidor).

• Registro en línea en www.craftsman.com/registration. como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra. Excepciones Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado. Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales. Solamente para propósito deMéxico: Importado por: CRAFTSMAN S.A de C.V. Antonio Dovali Jaime #70 Torre C Piso 8 Col. Santa Fe Alvaro Obregon, Ciudad de Mexico,Mexico. C.P 01210 TEL[phone]

• El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.

ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.
