Caractéristiques Techniques	Perceuse sans fil Craftsman CMCA320, moteur puissant, couple réglable, vitesse variable.
Type de batterie	Batterie lithium-ion, capacité 1,5 Ah.
Temps de charge	Environ 1 heure.
Vitesse maximale	0-600 tr/min.
Couple maximal	30 Nm.
Poids	1,5 kg.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique.
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer le mandrin.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Garantie de 2 ans, accessoires inclus : chargeur et mandrin.

FOIRE AUX QUESTIONS - CMCA320 Craftsman

Comment charger la batterie de la perceuse Craftsman CMCA320 ?

Pour charger la batterie, retirez-la de la perceuse et insérez-la dans le chargeur jusqu'à ce que l'indicateur de charge s'allume. Assurez-vous que le chargeur est branché sur une prise électrique.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la batterie est correctement chargée et installée. Assurez-vous également que l'interrupteur de sécurité est en position 'ON'.

Comment ajuster la vitesse de la perceuse ?

La perceuse Craftsman CMCA320 dispose d'un variateur de vitesse. Appuyez doucement sur la gâchette pour augmenter ou diminuer la vitesse selon vos besoins.

Puis-je utiliser la perceuse pour percer des matériaux durs ?

Oui, la perceuse est conçue pour percer divers matériaux, y compris le bois et le métal. Assurez-vous d'utiliser le bon foret pour le matériau que vous percez.

Comment remplacer le foret sur la perceuse ?

Pour remplacer le foret, serrez ou desserrez la mandrin en tournant dans le sens des aiguilles d'une montre ou dans le sens inverse. Insérez le nouveau foret et resserrez le mandrin.

Que faire si le mandrin ne se desserre pas ?

Si le mandrin ne se desserre pas, essayez de le tourner avec une pince tout en maintenant la perceuse fermement en place. Assurez-vous de ne pas endommager le mandrin.

Comment nettoyer et entretenir ma perceuse ?

Après chaque utilisation, essuyez la perceuse avec un chiffon sec pour enlever la poussière. Vérifiez régulièrement l'état de la batterie et du mandrin, et remplacez les pièces usées si nécessaire.

Quels accessoires puis-je utiliser avec la perceuse Craftsman CMCA320 ?

Vous pouvez utiliser une variété de forets, de mèches et d'embouts de vissage compatibles avec le mandrin de 13 mm. Assurez-vous de choisir des accessoires adaptés à votre projet.

La perceuse est-elle garantie ?

Oui, la perceuse Craftsman CMCA320 est généralement couverte par une garantie limitée. Vérifiez les conditions de garantie dans le manuel d'utilisation ou sur le site de Craftsman.

Où puis-je trouver des pièces de rechange pour ma perceuse ?

Les pièces de rechange peuvent être achetées sur le site de Craftsman, dans les magasins de bricolage ou dans des centres de réparation agréés.

MODE D'EMPLOI CMCA320 Craftsman

Goupille de verrouillage

Manchon de mèche de tarière

Bouton de libération du bloc-piles

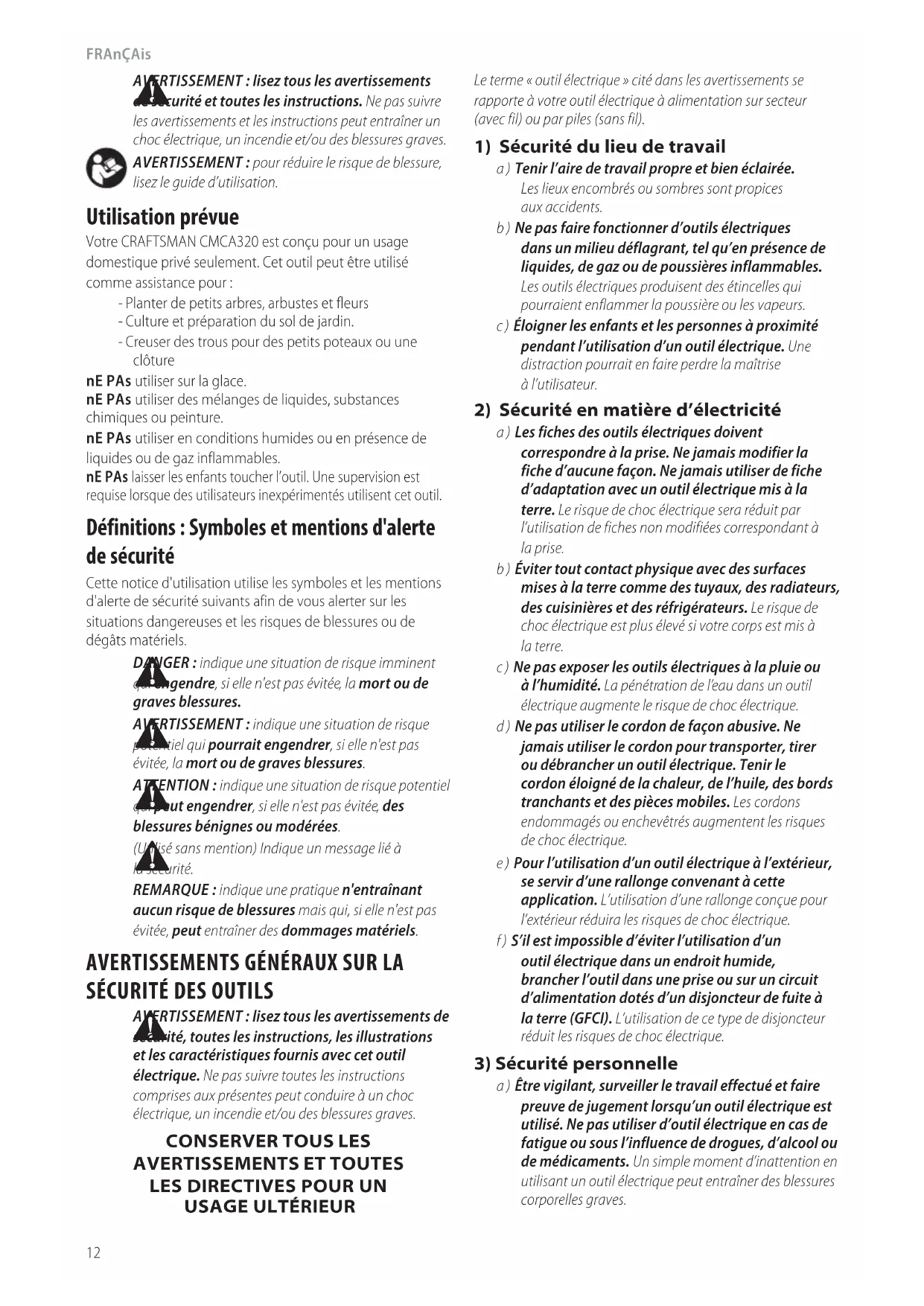

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices auxaccidents. b ) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs. c ) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à laprise. b ) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à laterre. c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique. d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de chocélectrique. e ) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de chocélectrique. f ) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves.

AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessuresgraves.

USAGEULTÉRIEUR Définitions : Symboles et mentions d'alerte de sécurité Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâtsmatériels.

DANGER : indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de gravesblessures.

AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de gravesblessures.

ATTENTION: indique une situation de risque potentiel qui peut engendrer, si elle n'est pas évitée, des blessures bénignes oumodérées.

(Utilisé sans mention) Indique un message lié à lasécurité. REMARQUE: indique une pratique n'entraînant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommagesmatériels. Utilisation prévue Votre CRAFTSMAN CMCA320 est conçu pour un usage domestique privé seulement. Cet outil peut être utilisé comme assistance pour: ‑ Planter de petits arbres, arbustes et fleurs ‑ Culture et préparation du sol de jardin. ‑ Creuser des trous pour des petits poteaux ou une clôture nE PAs utiliser sur la glace. nE PAs utiliser des mélanges de liquides, substances chimiques ou peinture. nE PAs utiliser en conditions humides ou en présence de liquides ou de gaz inflammables. nE PAs laisser les enfants toucher l’outil. Une supervision est requise lorsque des utilisateurs inexpérimentés utilisent cet outil. Français (traduction de la notice d’instructions originale)

AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.FRAnçAis

son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés. e ) Gardez les poignées et surfaces d’emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques malentretenus. f ) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser. g ) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse. h ) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc‑piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc‑piles. b ) Utiliser les outils électriques uniquement avec les blocs‑piles conçus à cet effet. L’utilisation de tout autre bloc‑piles risque de causer des blessures ou unincendie. c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court‑circuit des bornes du bloc‑piles risque de provoquer des brûlures ou unincendie. d ) En cas d’utilisation abusive, le liquide peut gicler hors du bloc‑piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc‑piles peut provoquer des irritations ou desbrûlures. e ) Ne pas utiliser de bloc‑piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel deblessure. f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température b ) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles. c ) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc‑piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident. d ) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles. e ) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues. f ) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les piècesmobiles. g ) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux‑ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par lespoussières. h ) Ne pas laisser votre connaissance acquise suite l’utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de sécurité de l’outil. Un acte irréfléchi peut causer une blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique a ) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc‑piles de l’outil avant d’effectuer tout ajustement, changement et entreposage de celui‑ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outilélectrique. d ) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ouFRAnçAis

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs-piles de remplacement, assurez-vous d’inclure le numéro du catalogue et latension. L'étiquette sur votre outil peut inclure les symboles suivants. Voici ces symboles et leur signification : V ......................... volts Hz .......................hertz min ..................... minutes ou CC courant continu ...................... Fabrication de classe I (relié à la terre) …/min ..............par minute BPM .................... battements par minute IPM ..................... impacts par minute OPM .................... oscillations par minute TR/MIN ............... tours par minute sfpm ................... pieds surface par minute SPM .................... Coups par minute A ......................... ampères W ........................watts Wh ......................watts/heure Ah ....................... ampères/heure ou CA ..........courant alternatif ou CA/CC ... courant alternatif ou continu ...................... Fabrication de classe II (double isolation)

.......................vitesse à vide n .........................vitesse nominale PSI....................... livres par pouce carré ......................borne de terre .....................symbole d'alerte de sécurité ..................... rayonnement visible ne regardez pas la lumière ..................... portez une protection respiratoire ..................... portez une protection oculaire ..................... portez des protections auditives ..................... Lisez toute la documentation ..................... Ne pas exposer à la pluie d’autres blessures. Utilisez toujours une protection respiratoire approuvée par NIOSH/OSHA appropriée pour l’exposition à la poussière. Dirigez les particules loin du visage et du corps.

AVERTISSEMENT: Portez toujours une protection

auditive personnelle appropriée conforme à ANSI S12.6 (S3.19) durant l’utilisation. Dans certaines conditions et selon la durée d’utilisation, le bruit provenant de ce produit peut contribuer à la perte del’audition.

ATTENTION: Lorsque vous ne l’utilisez pas, placez l’outil sur le côté sur une surface stable là où cela n’entraînera pas un risque de trébuchement ou de chute. Certains outils avec de gros blocs‑piles tiennent debout, mais ils peuvent facilement être renversés.

• Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces qui déplacent. Renseignements de sécurité supplémentaires

électrique ou toute pièce de celui‑ci. Cela pourrait entraîner des dommages matériels ou des blessures corporelles.

de sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de sécurité. Utilisez également un masque facial si l’opération est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

des produits chimiques reconnus dans l’État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont:

• des composants de fertilisants,

• des composants d’insecticides, d’herbicides et de pesticides,

• l’arsenic et le chrome provenant du bois de construction traité chimiquement. Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité approuvé, comme un masque cache‑poussière spécialement conçu pour filtrer les particules microscopiques.

• Évitez le contact prolongé avec la poussière provenant du ponçage mécanique, du sciage, de l’aiguisage, du perçage et d’autres activités de construction. Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l’eau. Permettre à la poussière d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut favoriser l’absorption des produits chimiques dangereux.

AVERTISSEMENT: L’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer des lésions respiratoires graves et permanentes ou au‑dessus de 130°C (265°F) pourrait causer uneexplosion. g ) Suivre toutes les instructions de recharge et ne rechargez pas le bloc‑piles ou l’outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites spécifiées peut endommager les piles et augmenter le risqued’incendie.

a ) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outilélectriques. b ) Ne jamais réparer des blocs‑piles endommagés. La réparation de blocs‑piles doit seulement être effectuée par le fabricant ou les fournisseurs de serviceautorisé.FRAnçAis

Veuillez apporter vos blocs-piles usagés à un centre de service agréé CRAFTSMAN ou à votre détaillant local pour le recyclage.

• Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque raison que ce soit. Si le boîtier du bloc‑piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc‑piles. Ne pas se servir d'un bloc‑piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs‑piles endommagés devraient être amenés/expédiés au centre de service pourrecyclage. Recommandations d’entreposage Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc-piles entièrement chargé hors duchargeur. Instructions de nettoyage du bloc‑piles La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc-piles à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante. Blocs‑piles du niveau de la jauge de carburant (Fig. B) Certains blocs-piles incluent une jauge de carburant. Lorsque vous appuyez et maintenez, les voyants DEL indiqueront le niveau approximatif de charge restante. Cela n’indique pas la fonctionnalité de l’outil et peut varier selon les accessoires utilisés, la température et l'utilisation de l’utilisateurfinal. Transport

AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc‑piles dans des tabliers, des poches, des coffres à outils, des boîtes d’ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs‑piles individuels, assurez‑vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court‑circuit. REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts‑circuits si elles sont dans des bagages àmain.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour les blocs‑piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en atmosphères explosibles comme la présence de liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc‑piles peut enflammer la poussière ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur. NE PAS modifier le bloc‑piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc‑piles peut se briser causant une blessurecorporelle. Consultez le tableau à la fin de ce guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans le chargeurs DeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40°C (104°F) (comme les remises extérieures ou les édifices en métal durant l’été). Pour une meilleure durée de vie, entreposez le bloc‑piles dans un endroit frais etsec. REMARQUE: Ne pas ranger les blocs‑piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement endommagé ou est entièrement usé. Le bloc‑piles peut exploser au cours d’un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs‑piles au lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au‑dessus de 130°C (265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez pas le bloc‑piles ou l’appareil en hors de la plage de températures indiquée dans les instructions. Charger de façon inappropriée ou hors de températures de la plage indiquée peut endommager la pile et augmenter le risqued’incendie.

• Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante durant 15minutes, ou jusqu'à ce que l'irritation cesse, en gardant les yeux ouverts. Pour information de consultation médicale, l'électrolyte des piles est composé d'un mélange organique liquide et de sels delithium.FRANÇAIS

Calibre minimum pour rallonges électriques Volts Longueur totale de la rallonge en pieds (mètres) 120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) Courant nominal AWG (American Wire Gauge ou calibrage américain normalisé des fils) Plus de Pas plus

• Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez‑le dans un centre de servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un centre de services autorisé lorsqu’un entretien ou une réparation est nécessaire. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120V. Ne pas essayer de l’utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation lorsqu’il n’y a aucun bloc‑piles àl’intérieur. Charger une pile (Fig.C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles

. Vert clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon continue. Le bloc-piles peut être laissé dans le chargeur ou retiré.

la température de l’air est au‑dessus de 4,5°C (40°F) et sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc-piles dans un centre de services autorisé si le(s) voyant(s) reste(nt) éteint(s). Consignes de sécurité importantes pour tous les chargeurs de piles

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un chargeur autre qu’un chargeur CRAFTSMAN . Les chargeurs et les blocs‑piles CRAFTSMAN sont spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres utilisations que la charge des blocs‑piles rechargeables CRAFTSMAN . Les autres types de chargement de blocs‑piles peuvent causer la surchauffe et l’éclatement de ceux‑ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie un choc électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur, gardez‑le toujours au sec et utilisez une rallonge appropriée pour l’extérieur. L’utilisation d’une rallonge appropriée pour l’extérieur réduit le risque de chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou calibrage américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la bonne taille à utiliser selon longueur totale des de toutes les rallonges branchées ensemble et l’intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourdsuivant. Dans certaines régions, il est illégal de mettre les blocs-piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc-piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceauRBRC

est une marque de commerce déposée de Call 2Recycle,Inc.FRANÇAIS

Poignée latérale (Fig.E)

AVERTISSEMENT: Afin de réduire le risque de blessure

corporelle, utilisez TOUJOURS l’outil avec la poignée latérale bien installée et serrée. Ne pas le faire peut entraîner le glissement de la poignée latérale durant le fonctionnement de l’outil et une perte de contrôle subséquente. Tenez l’outil avec les deux mains pour maximiser le contrôle.

poignée latérale est serrée de façon sécuritaire. Cette poignée latérale

se visse d’un côté ou de l’autre du carter de moteur et permet une utilisation et permet une utilisation ambidextre.

Afin de réduire le risque des blessures corporelles graves, arrêtez l’appareil

, retirez le blocs‑piles avant d’effectuer tout réglage ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures. Montage mural Certains chargeurs CRAFTSMAN sont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail. Pour la fixation au mur, placez le chargeur près d’une prise de courant et loin d’un coin ou d’autres obstructions qui peuvent nuire à la circulation de l’air. Utilisez la base du chargeur comme modèle pour l’emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l’aide de vis pour cloison sèche (achetées séparément) d’au moins 1 po (25,4mm) de longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d’environ 7/32po (5,5 mm). Alignez les fentes au dos du chargeur avec les vis exposées et insérez-les entièrement dans les fentes. NOTE: Do not attempt to mount CMCB101 charger under a bench ortable. NOTE: Only mount CMCB101 charger with the charging lights pointed upward toward theceiling. VersaTrack™

FUTURE USE nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante. REMARQUE: consultez l’étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement. REMARQUE: pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles sur certainschargeurs. Délai en cas de bloc chaud ou froid Lorsque le chargeur détecte un bloc-piles qui est trop chaud ou trop froid, il démarre automatiquement le délai pour le bloc chaud/froid, suspendant la recharge jusqu’à ce que la température du bloc-piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc-piles. Cette fonction assure une durée de vie maximale du bloc-piles. Un bloc-piles froid peut se charger à une vitesse plus lente qu’un bloc-pileschaud. Le délai en cas de bloc chaud ou froid sera indiqué par le(s) voyant(s) vert continuant à clignoter, mais avec le voyant rouge allumé de façon continue. Lorsque le bloc-piles a atteint une température appropriée, le voyant rouge s’éteindra et le chargeur reprendra la procédure dechargement. Système de protection électronique Les outils Li-Ion sont conçus avec un système de protection électronique qui protégera le bloc-piles contre une surcharge, une surchauffe et une importante décharge. L’outil s’éteint automatiquement et le bloc-piles doit êtrerechargé. Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles et

optimiser son rendement, le recharger à une température ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc-piles est en dessous de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc-piles après l’utilisation, évitez de placer le chargeur ou le bloc-piles dans un environnement chaud comme une remise en métal ou une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil; b. Vérifiez si la prise d’alimentation est connectée à un interrupteur de lumière qui s’éteint lorsque vous éteignez les lumières; c. Si les problèmes de chargement persistent, apportez l’outil, le bloc-piles et le chargeur dans votre centre de serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles. Instructions de nettoyage du chargeur

AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant deFRAnçAis

Fonctionnement de la mèche de tarière (Fig.A, I, J)

poignée latérale est serrée de façon sécuritaire.

AVERTISSEMENT : La poignée latérale doit toujours être utilisée pour maintenir le contrôle de l’outil en tout temps.

AVERTISSEMENT: Assurez‑vous toujours que la

mèche de tarière est bien serrée avant de démarrer l’outil. Une mèche de tarière desserrée peut s’éjecter de l’outil causant une possible blessure corporelle. Gâchette/Bouton Reculer (Fig. A, J)

1. L’outil est mis en marche et éteint en appuyant sur la

gâchette et en la relâchant

2. Un bouton de commande Avancer/Reculer

détermine le sens de rotation de la mèche de tarière

et sert aussi de bouton de verrouillage.

3. Pour sélectionner la rotation vers l’avant, relâchez la

gâchette et appuyez sur le bouton Avancer/Reculer vers la gauche.

4. Pour sélectionner la rotation vers l’arrière, appuyez sur le

bouton de commande Avancer/Reculer dans le sens opposé. REMARQUE: La position centrale du bouton de commande verrouille l’outil en position éteint. Lorsque vous changez la position du bouton de commande, assurez-vous que la gâchette est relâchée. Position correcte des mains (Fig. I)

AVERTISSEMENT: Afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.

AVERTISSEMENT: Afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en prévision d’une réaction soudaine. Une position des mains appropriée nécessite une main sur la poignée principale

avec l’autre main sur la poignée latérale

pour contrôler l’action de torsion de l’outil. Installation et retrait du bloc‑piles (Fig.E)

AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles. REMARQUE: pour une meilleure performance, assurez-vous que le bloc-piles est complètementchargé.

dans l’outil, alignez le bloc-piles avec les glissières à l’intérieur de la poignée de l’outil et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit bien placé dans l’outil et assurez-vous qu’il estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

et tirez-le fermement hors de la poignée de l’outil. Insérez-le dans le chargeur comme indiqué dans la section relative au chargeur du présentmanuel. retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer desblessures. FONCTIONNEMENT

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez le bloc‑piles avant de transporter, d’effectuer tout ajustement, de nettoyer, de réparer ou de Installation et dépose de la mèche de tarière ou d’un autre accessoire spécifique à l’outil (Fig.F, G)

AVERTISSEMENT: Verrouillez toujours la gâchette et

débranchez l’outil de la source d’alimentation lorsque vous changez des accessoires.

AVERTISSEMENT: Assurez‑vous toujours que la

mèche de tarière est bien serrée avant de démarrer l’outil. Une mèche de tarière desserrée peut s’éjecter de l’outil causant une possible blessure corporelle.

AVERTISSEMENT: Vérifiez que l’accessoire est droit

avant de l’installer sur l’outil. Un accessoire tordu peut créer un déséquilibre dangereux ou peut se déplacer de sorte à créer une situation dangereuse. Procédez comme suit pour insérer une mèche de tarière

ou un autre accessoire.

1. Éteignez l’outil et retirez le bloc-piles.

et retirez la goupille

de la mèche de tarière

3. Sécurisez l’outil avec une main. Avec l’autre main,

saisissez la mèche de tarière

et installez le manchon de mèche de tarière

sur l’arbre d’entraînement

comme illustré à la Fig. Z.

4. Tournez la mèche de tarière pour aligner les trous

sur le manchon de mèche de tarière

et l’arbre d’entraînement

5. Insérez la goupille de verrouillage

à travers le manchon de la mèche de tarière

et les trous de l’arbre d’entraînement

6. Verrouillez la goupille de blocage

en position avec le circlip

7. Pour retirer la mèche de tarière, répétez les étapes 1 et 2

ci-dessus. Sécurisez l’outil d’une main. Saisissez la mèche de tarière avec l’autre main

et sortez la mèche de tarière de l’arbre d’entraînement

Installation de la poignée latérale (Fig.E)

AVERTISSEMENT: La poignée latérale doit toujours

être utilisée pour maintenir le contrôle de l’outil en tout temps.

1. Choisissez l’utilisation droitière ou gauchère et insérez la

dans le trou prévu à cet effet, situé de part et d’autre du carter moteur

2. Verrouillez la poignée latérale

en place en la serrant de façon sécuritaire

en la tournant dans le sens horaire de sorte que la poignée latérale

ne puisse pas tourner.

3. Pour changer l’emplacement de la poignée latérale

tournez-la dans le sens anti-horaire jusqu’à ce qu’elle soit libérée du carter moteur. Déplacez la poignée latérale dans le sens opposé et procédez au remontage comme indiqué ci-dessus.FRAnçAis

AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le blocs‑piles avant d’effectuer tout réglage ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

AVERTISSEMENT: Pour réduire le risque de blessures

graves, ne pas utiliser un crochet de suspension ou VersaTrack™ Trackwall endommagé. Un crochet de suspension ou VersaTrack™ Trackwall endommagé ne peut supporter le poids de l’outil.

AVERTISSEMENT: Afin de réduire le risque de

blessures graves, assurez‑vous que les vis qui maintiennent le crochet de suspension Versatrack™ sont bien serrées.

AVERTISSEMENT: Pour réduire le risque de blessures

graves, NE PAS suspendre l'outil au‑dessus de la tête ni suspendre d'autres objets au crochet de suspension. Suspendez SEULEMENT l’outil sur le Versatrack™ Trackwall à l’aide du crochet de suspension.

AVERTISSEMENT: Le crochet de suspension intégré

Versatrack™ n’est pas un crochet pour courroie.

AVERTISSEMENT: Assurez‑vous que le poids de l'outil

ne dépasse pas le poids nominal maximum de 20lb (9 kg) pour le crochet Versatrack™ sélectionné.

AVERTISSEMENT: Lorsque vous suspendez des objets

sur un rail mural Versatrack™, distancez les outils de façon adéquate pour ne pas excéder 75lb (35 kg) par pied linéaire. iMPORTAnT: Pour la fixation du crochet de suspension Versatrack™, utilisez seulement la vis fournie. Assurez-vous de bien serrer la vis. Les Accessoires

AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit, leur utilisation avec cet outil peut s’avérer dangereuse. Pour réduire le risque de blessure, seuls les accessoires recommandés par CRAFTSMAN doivent être utilisés avec ceproduit. Les accessoires recommandés pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d’aide pour localiser un accessoire, contactez CRAFTSMAN appelez au 1‑888‑331‑4569.

AVERTISSEMENT: Déposez les accessoires afin de les

laver pour éviter que l’outil ne soit exposé à l’eau.

AVERTISSEMENT: Ne jamais utiliser de solvant ou

d’autres produits chimiques forts pour le nettoyage des pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux plastiques des pièces. Utilisez un linge trempé seulement dans de l’eau et du savon doux. Ne jamais laisser de liquide pénétrer à l’intérieur de l’outil; ne jamais immerger toute partie de l’outil dans un liquide. Nettoyage

AVERTISSEMENT: Soufflez la saleté et la poussière de

tous les évents avec de l’air sec et propre au moins une fois par semaine. Afin de réduire le risque de blessure aux yeux, portez toujours une protection oculaire ANSI Z87.1 lorsque vous effectuez cette procédure. ENTRETIEN

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures. Votre outil électrique CRAFTSMAN a été conçu pour fonctionner longtemps avec un minimum de entretien. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une entretien adéquate et d’un nettoyagerégulier.

AVERTISSEMENT: Tenez la mèche de tarière à l’écart

de votre corps. Un démarrage accidentel peut causer des blessures.

AVERTISSEMENT: Appelez avant de creuser.

Contactez les entreprises de services public avant d’utiliser cet outil dans des zones où il n’est pas sûr qu’elles soient exemptes de lignes enterrées. Les lieux comme les rues de grande longueur, les trottoir et les fondations de bâtiment peuvent présenter des lignes enterrées à faible profondeur.

1. Sélectionnez le sens voulu, en avant ou en arrière, pour

correspondre avec l’opération planifiée.

2. Avant de démarrer l’outil, veillez à tenir fermement la

poignée principale et la poignée latérale et que la mèche de tarière

soit pointée selon un angle de 90° au-dessus de la surface de travail.

3. Allumez l’outil et laissez la mèche de tarière

atteindre sa pleine vitesse puis abaissez-la lentement au sol.

4. Appliquez toujours de la pression en ligne droite avec

Appliquez suffisamment de pression pour maintenir le mordant de la mèche, mais ne poussez pas trop fort pour ne pas faire caler le moteur ou dévier la mèche.

5. Tenez l’outil fermement avec les deux mains pour contrôler

le mouvement de torsion de la mèche de tarière.

6. si l’OUTil CAlE, c’est généralement parce qu'il

est surchargé. RElÂChEZ iMMÉDiATEMEnT lA gÂChETTE, retirez la mèche de tarière du sol et déterminez la cause du blocage. nE PAs APPUYER ni RElÂChER lA gÂChETTE DAns lE BUT DE DÉMARRER Un OUTil BlOQUÉ: CElA PEUT l’EnDOMMAgER.

7. Gardez le moteur en marche lorsque vous sortez la mèche

de tarière d’un trou. Cela aidera à prévenir le blocage.

8. Relâchez la gâchette

pour arrêter l’outil avant de commencer un nouveau trou.FRANÇAIS

Enregistrez‑vous en ligne Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes liées aux assurances telles qu’un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d’une notification de sécurité requise selon le Federal Consumer SafetyAct.

• Inscrivez-vous en ligne sur www.craftsman.com/registration Réparations Le chargeur et le bloc-piles ne sont pasréparables.Le chargeur ou le bloc-piles ne comportent aucune pièceréparable.

AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechangeidentiques. accessoires Versatrack™ permettent d’installer des outils compatibles de façon sécuritaire sur le système de rail mural Versatrack™.

1. Éteignez l’outil, retirez le bloc-pile et les accessoires.

ATTENTION: Tout produit avec dents coupantes exposées doit être couvert de façon sécuritaire s’il doit être mis sur le rail mural Versatrack™.

2. Fixez le crochet de suspension

sur l’outil. a. Placez le crochet de suspension VersaTrack™ à l’emplacement de montage

situé à la base de l’outil. b. Utilisez un tournevis pour sécuriser le crochet de suspension avec la vis

fournie. Ne pas utiliser une autre vis pour le faire.

3. REMARQUE: Les accessoires Versatrack™ pour

utilisation avec votre outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services agréé. Si vous avez besoin d’aide pour trouver un accessoire, veuillez contacter CRAFTSMAN, appelez au 1-888-331-4569. Garantie limitée de trois ans Pour les conditions de la garantie, consultez le site https:// www.craftsman.com/support/warranty. Pour demander une copie écrite des conditions de la garantie, contactez: Service à la clientèle chez CRAFTSMAN, 701East Joppa Road, Towson, MD 21286ou appelez le 1-888-331-4569. AMÉRIQUE LATINE: La présente garantie ne s’applique pas aux produits vendus en Amérique latine. Pour les produits vendus en Amérique latine, consultez les renseignements sur la garantie particulière au pays comprise dans l’emballage, appelez l’entreprise locale ou consultez le site Web pour les renseignements complets sur la garantie.

REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT

GRATUIT: Si vos étiquettes d’avertissement deviennent illisibles ou sont manquantes, appelez au 1-888-331-4569 pour un remplacement gratuit.EsPAñOl

• La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.
