MANUAL DE USUARIO KMMBT304 KENWOOD

MANUAL DE INSTRUCCIONES

JVCKENWOOD Corporation

Spotify®

Made for

iPhone

Bluetooth®

B5A-2106-11 (EN)© 2017

Información acerca de la eliminación de equipos eléctricos, electrónicos y baterías al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos y las baterías con el simbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos, electrónicos y baterías al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes.

Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Nota: El símbolo "Pb" debajo del (contenedor con ruedas tachado) en baterías indica que dicha batería contiene plomo.

Declaración de conformidad con respecto a la Directiva RE 2014/53/EU Declaración de conformidad con respecto a la Directiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Representante en la UE:

JVCKENWOOD Europe B.V

Amsterdamseweg 37, 1422 AC UITHOORN, Países Bajos

English

Por la presente, JVCKENWOOD declara que el equipo de radio "KMM-BT304/KMM-BT204/KMM-304Y" cumple la Directiva 2014/53/EU.

El texto completo de la declaración de conformidad con la UE está disponible en la siguiente dirección de internet: http://www.kenwood.com/cs/ce/eudoc/

Português

PROCEDIMIENTOS INICIALES 4

1 Seleccione el idioma de visualización y canceled la demostración
2 Ajuste del reloj y la fecha 3 Configuración de los ajustes iniciales

RADIO

6

USB/iPod/ANDROID

8

AUX

10

Spotify

11

BLUETOOTH®

12

AJUSTES DE AUDIO 19

AJUSTES DE VISUALIZACIÓN

23

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS 24

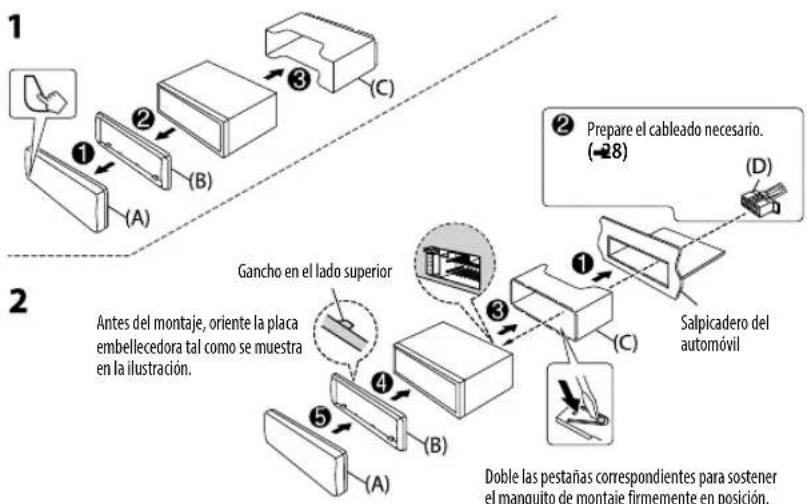

INSTALACIÓN/CONEXIÓN

26

REFERENCIAS

30

• Antes de utilizar este producto y para asegurar su uso correcto, lea completamente este manual. En especial, lea y observe las Advertencias y Precauciones incluidas en este manual.
• Guarde el manual en un lugar seguro y accesible para futuras consultas.

ADVERTENCIA

- No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

▲ Precaución

Ajuste del volumen:

- Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.

- Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.

General:

- Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.

- Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.

- Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.

- La clasificación USB se encuentra en la unidad principal. Para verla, desprenda la placa frontal. (→3)

- Dependiendo del tipo de vehículo, la antena se extiende automáticamente cuando se enciende la unidad con el cable de control de antena conectado (28). Apague la unidad o cambie la fuente a STANDBY cuando estacione en un lugar con techo bajo.

Cómo leer este manual

• Las operaciones se explican utilizando principalmente los botones de la placa frontal del KMM-BT304
• Se utilizan indicaciones en inglés para las explicaciones. Puede seleccionar el idioma de visualización desde el menú [FUNCTION]. (→)
  • [XX] indica los elementos seleccionados.
• (XX) significa que hay información disponible en la página indicada.

PUNTOS BÁSICOS

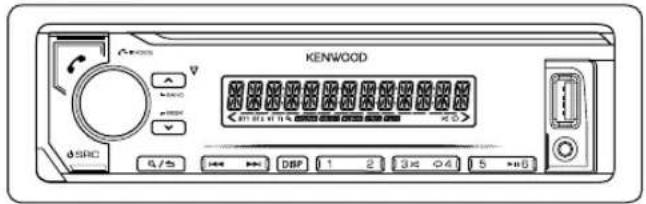

Placa frontal

Rueda de volumen
Para KMM-BT304 / KParpadey cuando la unidad entra en estado de búsqueda.
Para KMM-BT304 : Se ilumina cuando se establece la conexión Bluetooth. (42)

KMM-BT204

Cómoreinicializar

Reinicialice la unidad en menos de 5 segundos después de haber extraído el placa frontal.

Para En la placa frontal

Encender la unidad	Pulse ⬇ SRC• Pulse y mantenga pulsado para apagar la unidad.
Ajustar el volumen	Gire la rueda de volumen.
Seleccionar una fuente	Pulse ⬇ ESPamente.
Cambiar la información en pantalla	Pulse DISP repetidamente. (→1)

PROCEDIMIENTOS INICIALES

KENWOOD #8967 4/5

1 Seleccione el idioma de visualización y canceled la demostración

Cuando enciende la unidad por primera vez (o [FACTORY RESET] está ajustado a [YES],

→ 5), en la pantalla se muestra: "SEL LANGUAGE"→PRESS"→VOLUMEKNOB"

1 Gire la rueda de volumen para seleccionar [ENG] (inglés), [RUS] (ruso) o [SPA] (español) y, a continuación, pulse la rueda. Se selección [ENG] para la configuración inicial.

A continuación, en la pantalla se muestra: "CANCEL DEMO" → "PRESS"→VOLUME KNOB".

2 Pulse la rueda de volumen. Se selecciones] para la configuración inicial.

3 Pulse de nuevo la rueda de volumen. Aparece "DEMO OFF".

Entonces, en la pantalla se muestra el tipo de crossover seleccionado:

"2-WAY X'OVER" o "3-WAY X'OVER"

- Para cambiar el tipo de crossover, consulte "Cambio del tipo de crossover". (-6)

4 ESPAÑOL

2 Ajuste del reloj y la fecha

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar [CLOCK]y, a continuación, pulse la rueda.

Para ajustar el reloj

3 Gire la rueda de volumen para seleccionar [CLOCK ADJUST] y, a continuación, pulse la rueda.
4 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Hora ➔ Minutos
5 Gire la rueda de volumen para seleccionar [CLOCK FORMAT] y, a continuación, pulse la rueda.
6 Gire la rueda de volumen para seleccionar [12H]o[24H] y, a continuación, pulse la rueda.

Para ajustar la fecha

7 Gire la rueda de volumen para seleccionar [DATE FORMAT] y, a continuación, pulse la rueda.
8 Gire la rueda de volumen para seleccionar [DD/MM/YY] o [MM/DD/YY] y, a continuación, pulse la rueda.
9 Gire la rueda de volumen para seleccionar [DATE SET] y, a continuación, pulse la rueda.
10 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Día → Mes → Año o Mes → Día → Año

11 Para salir, pulse y mantenga pulsado 📞/5

Para volver al elemento de ajuste anterior, pulse Q/5

3 Configuración de los ajustes iniciales

1 Pulse representamente para ingresar a STANDBY.
2 Pulse la rueda de volumen para ingresar en [FUNCTION].
3 Gire la rueda de volumen para seleccionar un elemento (→) y, a continuación, pulse la rueda.
4 Repita el paso 3 hasta que se seleccione o active el elemento deseado.
5 Para salir, pulse y mantenga pulsado .Q/3

Para volver al elemento de ajuste anterior, pulse Q/5

PROCEDIMIENTOS INICIALES

AUDIOCONTROL

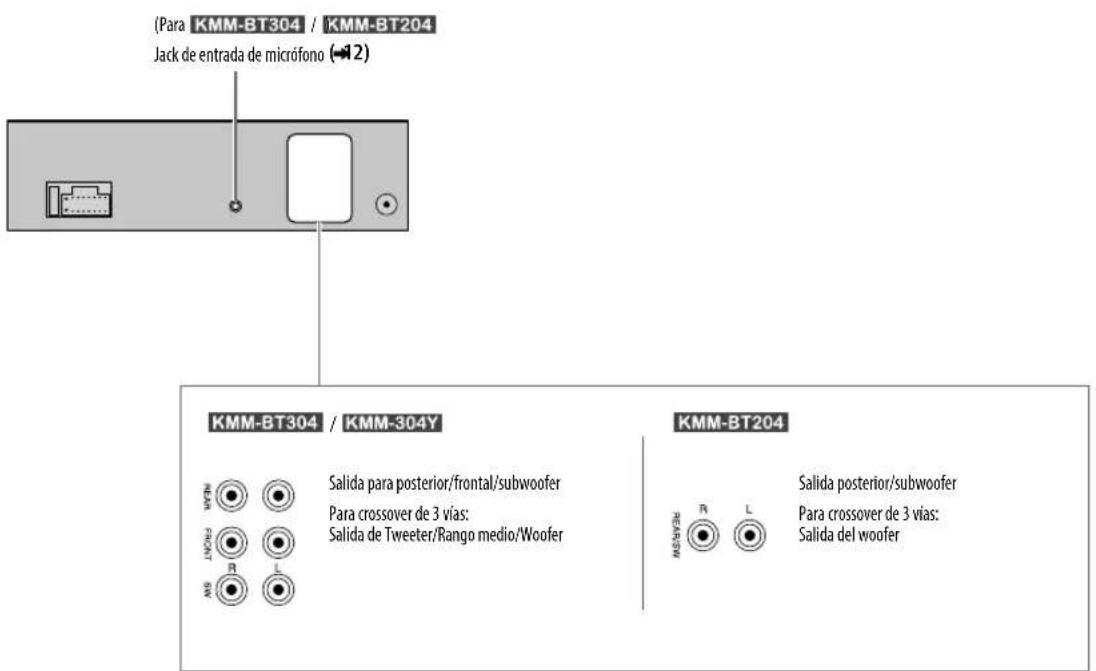

SWITCHPREOUT*	(Para KMM-BT204REAR/SUB-W: Selecciona cuando hay altavoces traseros o un subwoofer conectados a los terminales de salida de línea de la parte posterior (mediante un amplificador externo). (-29)
DISPLAY
EASY MENU	(Para KMM-BT304 KMM-304YCuando se acceda a [FUNCTION] ...ON: La iluminación de la ZONE 1 cambia a color blanco. ;OFF: La iluminación de la ZONE 1 permanece en el ajuste de color de [COLOR SELECT]. (-23)La iluminación de ZONE 2 cambia a color azul claro cuando se introduce [FUNCTION], independientemente del ajuste de [EASY MENU].Para la información sobre identificación de la zona, consulte la ilustración de la página 23.
TUNER SETTING
PRESETTYPE	NORMAL: Memoriza una emisora para cada botón predefinido de cada banda (FM1/FM2/FM3/MW/LW). ; MIX: Memoriza una emisora para cada botón predefinido independientemente de la banda seleccionada.
SYSTEM
KEY BEEP*	ON: Activa el tono de pulsación de tedlas. ; OFF: Se desactiva.
SOURCE SELECT
SPOTIFYSRC	ON: Habilita SPOTIFY en la selección de la fuente. ; OFF: Se deshabilita. (-41)
BUILT-INAUX	ON: Habilita AUX en la selección de la fuente. ; OFF: Se deshabilita. (-10)
P-OFF WAIT	Se aplica sólo cuando se desactiva el modo de demostración.Ajusta el tiempo a transcurrir para el apagado automático de la unidad (en modo en espera) para ahorrar energía de la batería.20M: 20 minutos; 40M: 40 minutos; 60M: 60 minutos; — — —: Se cancela

F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: Se empieza a actualizar el firmware. ;NO: Se cancela (la actualización no se activa).Para obtener información sobre cómo actualizar el firmware, visite.
FACTORYRESETES	: Se restablecen los ajustes predeterminados (excepto la emisora memorizada). ;NO: Se cancela
CLOCK
CLOCK DISPLAY	ON: La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada. ;OFF: Se cancela.
ENGLISH	Seleccione el idioma de visualización para [FUNCTION] y la información de la música, si corresponde.Por defecto, se selecciona [ENGLISH].
PYCCKII
ESPANOL

* No aplicable si se ha seleccionado crossover de 3 vías.

PROCEDIMIENTOS INICIALES

Cambio del tipo de crossover

1 Pulse 3oSPCuidamente para ingresar a STANDBY.
2 Pulse y mantenga pulsado los botones numéricos 4 y 5 para seleccionar el tipo de crossover.
Aparece el tipo de crossover actual.
3 Gire la rueda de volumen para seleccionar "2WAY" o "3WAY" y, a continuación, pulse la rueda.
4 Gire la rueda de volumen para seleccionar "YES" o "NO" y, a continuación, pulse la rueda.
Aparece el tipo de crossover seleccionado.
- Para cancelar, pulse y mantenga pulsado 9/5.
- Para realizar los ajustes del crossover seleccionado, (20, 21)

▲ Precaución

Seleccione el tipo de crossover de acuerdo con la conexión de los altavoces. (-28, 29)

Si selecciona un tipo incorrecto:
- Se podrán dañar los altavoces.
- El nivel de sonido de salida puede ser extremadamente alto o bajo.

RADIO

KENWOOD 1 2 3 4 5 6

Búsqueda de una emisora

1 Pulse residamente para seleccionar RADIO.
2 Pulse repBNDente para seleccionar FM1/FM2/FM3/MW/LW.
3 Pulse |◀◀/▶▶| para buscar una emisora.
- Para cambiar el método de búsqueda con |◀◀ / ▶▶▶: Pulse √SEEK repetidamente.
AUTO1 : Realiza automáticamente la búsqueda de una emisora.
AUTO2 : Busca una emisora presintonizada.
MANUAL : Buscar manualmente una emisora.
- Para programar una emisora: Pulse y mantenga pulsado uno de los botones numéricos (1 a 6).
- Para seleccionar una emisora programada: Pulse uno de los botones numéricos (1 a 6).

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (→) y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse Q/5

RADIO

TUNERSETTING
LOCAL SEEK	ON:Busca solo emisoras con buena recepción de señal. ;OFF:Se cancela.Los ajustes realizados se aplican solo a la fuente/emisora seleccionada. Una vez que se cambie la fuente/emisora, es necesario volver a realizar los ajustes.
AUTO MEMORY	YES:Memorización automática de 6 emisoras con buena señal de recepción. ;NO:Se cancela.Solo puede seleccionarse si selecciona previamente [NORMAL] en [PRESET TYPE]. (=5)
MONO SET	ON:Mejora la recepción de FM pero se puede perder el efecto estéreo. ;OFF:Se cancela.
NEWS SET ON	:Si estuviera disponible, la unidad cambiará temporalmente al Noticiero. ;OFF:Se cancela.
REGIONAL ON	_:Cambia a otra emisora sólo en la región específica que utiliza el control "AF".;OFF:Se cancela.
AF SET ON	_:Cuando la recepción actual es deficiente, busca automáticamente otra emisora que transmita el mismo programa en la misma red Radio Data System con mejor recepción de señal. ;OFF:Se cancela.
TI ON	:Permite que la unidad cambie temporalmente a Información sobre el tráfico, si está disponible ("TI" se enciende).;OFF:Se cancela.
PTY SEARCH	1 Gire la rueda de volumen para seleccionar el Tipo de Programa disponible (consulte lo siguiente) y, a continuación, pulse la rueda.2 Gire la rueda de volumen para seleccionar el idioma de la función PTY (ENGLISH / FRENCH /GERMAN) y, a continuación, pulse la rueda.3 Pulse|◀◀/▶▶-1 para comenzar la búsqueda.
CLOCK
TIME SYNC	ON:Sincroniza la hora de la unidad con la hora de la emisora Radio Data System. ;OFF:Se cancela.

Tipo de programa disponible para [PTY SEARCH]

SPEECH : NEWS, AFFAIRS, INFO(información), SPORT, EDUCATE DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE DOCUMENT

MUSIC : POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música)

La unidad realizará la búsqueda del tipo de programa categorizado en [SPEECH] o [MUSIC], si está seleccionado.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] solo se puede seleccionar cuando la banda es FM1/FM2/FM3.
• Si el volumen se ajusta durante la recepción de la información sobre tráfico o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico o boletín de noticias.

USB/iPod/ANDROID

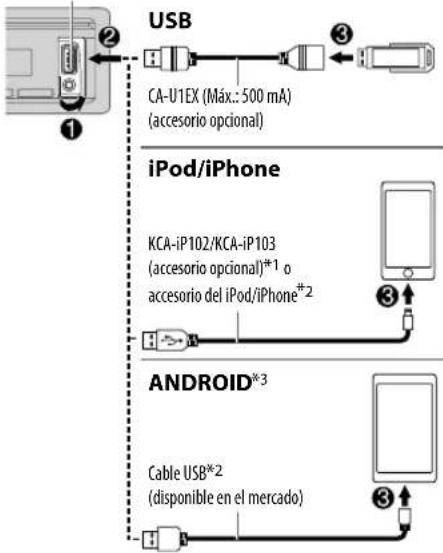

Inicie la reproducción

La fuente cambia automáticamente y se inicia la reproducción.

Terminal de entrada USB

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning
*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.

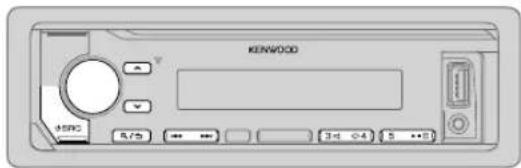

Para En la placa frontal
Reproducción/pausa	Pulse ▶ 11 6.
Retroceder/avanzar rápidamente*4	Pulse y mantenga pulsado |◀◀ / ▶▶|.
Seleccionar un archivo	Pulse|◀◀ / ▶▶|.
Seleccionar una carpeta*5	Pulse ▲. √
Repetir reproducción*6	Pulse □ repetidamente.FILE REPEAT/FOLDER REPEAT/ALL REPEAT : Archivo MP3/WMA/AAC/WAV/FLACFILE REPEAT/FOLDER REPEAT/REPEAT OFF : iPod o ANDROID
Reproducción aleatoria*6	Pulse ▢ repetidamente.FOLDER RANDOM/RANDOM OFF : Archivo MP3/WMA/AAC/WAV/FLAC, iPod o ANDROID
	Pulse y mantenga pulsado △ para seleccionar ALL RANDOM.

*3 Cuando conecte un dispositivo Android, se mostrará "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación KENWOOD MUSIC PLAY en su dispositivo Android. Para obtener más información, visite .
*4 Para ANDROID: Aplicable sólo cuando se selecciona [BROWSE MODE]. (-9)
*5 Esto no funciona para iPod/ANDROID.
*6 Para iPod/ANDROID: Aplicable sólo cuando se selecciona[MODE OFF]/[BROWSE MODE].(-9)

USB/iPod/ANDROID

Seleccionar modo de control

Pulse 5 repetidamente mientras está en una fuente iPod USB.

MODE ON : Controla el iPod desde el propio iPod. Sin embargo, podrá continuar controlando la reproducción/pausa, salto de archivos, avance rápido o retroceso desde esta unidad.

MODE OFF : Controla el iPod desde esta unidad.

Pulse 5 repetidamente mientras está en una fuente ANDROID.

BROWSE MÓDE: Controla el dispositivo Android desde esta unidad a través de la aplicación KENWOOD MUSIC PLAY instalada en el dispositivo Android.

HAND MODE : Controla el dispositivo Android desde el propio Android a través de otras aplicaciones del reproductor de medios instalado en el dispositivo Android. No obstante, podrá seguir controlando la reproducción/pausa y el salto de archivos desde esta unidad.

Seleccionar Music drive

Pulse 5 repetidamente mientras está en una fuente USB.

Se reproducirán las canciones almacenadas en la siguiente unidad.

- Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).

- Unidad seleccionada de un dispositivo de múltiples unidades.

Escuchar TuneIn Radio/Tuneln Radio Pro/Aupeo

Mientras escucha Tuneln Radio, Tuneln Radio Pro o Aupeo, conecte el iPod/iPhone al terminal de entrada USB de la unidad.

- La unidad generará el sonido a través de estas aplicaciones.

Seleccionar un archivo de una carpeta/lista

Para iPod/ANDROID, aplicable sólo cuando se selecciona[MODE OFF]/[BROWSE MODE].

1 Pulse .Q/5

2 Gire la rueda de volumen para seleccionar una carpeta/lista y, a continuación, pulse la rueda.

3 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda.

Búsqueda rápida (aplicable solo para fuentes USB y ANDROID)

Si existen numerosos archivos, puede realizar una búsqueda rápida. Gire la rueda de volumen rápidamente para navegar por la lista con rapidez.

Búsqueda por Salto (aplicable solo para fuentes iPod USB y ANDROID) Pulse |◀◀ / ▶▶| para realizar una búsqueda a un índice de búsqueda por salto predeterminado. (◀0, [SKIP SEARCH])

- Pulsando y manteniendo pulsado |◀◀ /▶▶| realiza la búsqueda a un índice de 10%.

Búsqueda alfabética (aplicable solo para fuentes iPod USB y ANDROID)

Puede realizar la búsqueda de un archivo por el primer carácter.

Para fuente iPod USB

1 Gire rápidamente la rueda de volumen para acceder a la búsqueda de caracteres.

2 Gire la rueda de volumen para seleccionar el carácter. - Seleccione * " para buscar un carácter distinto de A a Z y 0 a 9.

3 Pulse |◀◀ / ▶▶| para mover la posición de ingreso. - Podrá introducir hasta tres caracteres.

4 Pulse la rueda de volumen para iniciar la búsqueda.

Para fuente ANDROID

1 Pulse / para ingresar a la búsqueda de caracteres.

2 Gire la rueda de volumen para seleccionar el carácter.

^A^: Letras mayúsculas (A a Z)

_A: Letras minúsculas (a a z)

-0-: Números (0 a 9)

***: Carácter distinto de A a Z y 0 a 9

3 Pulse la rueda de volumen para iniciar la búsqueda.

- Para volver a la carpeta raíz/primer archivo/menú superior, pulse 5 (No aplicable para la fuente BT AUDIO.)

- Para volver al elemento de ajuste anterior, pulse ^9/5 .

- Para cancelar, pulse y mantenga pulsado 9/5.

USB/iPod/ANDROID

Ajustes para utilizar la KENWOOD Remote aplicación

La aplicación KENWOOD Remote ha sido diseñada para controlar las operaciones del receptor para automóvil KENWOOD desde un iPhone/iPod (a través del terminal de entrada USB).

Preparativos:

Antes de la conexión, instale la versión más reciente de la aplicación KENWOOD Remote en su dispositivo. Para obtener más información, visite .

Para KMM-BT304 / también puede realizar los ajustes de la misma manera que a través de la conexión Bluetooth. (-18)

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

USB

MUSIC DRIVE DRIVE CHANGE : La siguiente unidad ([DRIVE 1] a [DRIVE 4]) se selecciona automáticamente y se inicia la reproducción. Repita los pasos 1 a 3 para seleccionar las siguientes unidades.

SKIP SEARCH0.5%/1%/5%/10% : Mientras escucha una fuente iPod USB o ANDROID, seleccione el índice de búsqueda por salto sobre el total de archivos.

AUX

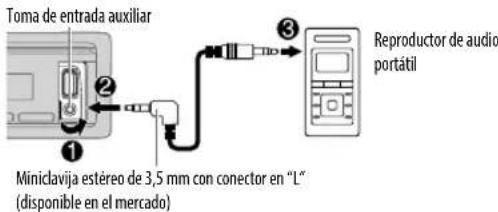

Preparativos:

1 Conecte un reproductor de audio portátil (disponible en el mercado).

Toma de entrada auxiliar ① Miniclavija estéreo de 3,5 mm con conector en "L" (disponible en el mercado) ② ③ Reproductor de audio portátil

2 Pulse repeatedamente para seleccionar AUX.
3 Encienda el reproductor de audio portátil e inicie la reproducción.

Defina el nombre de una entrada auxiliar (AUX)

Mientras escucha un reproductor de audio portátil conectado a la unidad...

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda.
3 Gire la rueda de volumen para seleccionar [AUX NAME SET] y, a continuación, pulse la rueda.
4 Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. AUX (predeterminado)/DVD/PORTABLE/GAME/VIDEO/TV
5 Para salir, pulse y mantenga pulsado .R/3
Para volver al elemento de ajuste anterior, pulse R/3

Spotify

Preparativos:

Instale la última versión de la aplicación Spotify en su dispositivo (iPhone/iPod touch) y, a continuación, cree una cuenta e inicie sesión en Spotify.

- Seleccione [ON] para [SPOTIFY SRC] en [SOURCE SELECT]. (5)

Comience a escuchar

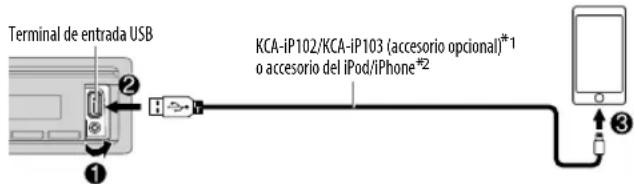

1 Abra la aplicación Spotify en su dispositivo.
2 Conecte su dispositivo al terminal de entrada USB.

Terminal de entrada USB KCA-IP102/KCA-IP103 (accesorio opcional)*1 o accesorio del iPod/iPhone*2

3 Pulse reprimamente para seleccionar SPOTIFY.

El programa de difusión se inicia automáticamente.

Para En la placa frontal
Reproducción/pausa	Pulse ▶II 6.
Saltar una pista	Pulse|◀◀*3 /▶▶|.
Pulgar arriba o pulgar abajo*4	Pulse ▲ ▼
Iniciar la radio	Pulse y mantenga pulsado 5.
Repetir reproducción*6	Pulse □petidamente.REPEAT ALL/REPEAT ONE*3/REPEAT OFF
Reproducción aleatoria*5	Pulse 3 repetidamente.* 3SHUFFLE ON/SHUFFLE OFF

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning
*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.
*3 Disponible solamente para usuarios de cuenta premium.
*4 Esta función está disponible solamente para las pistas de Radio. Si selecciona pulgar abajo, se omitirá la pista actual.
*5 Disponible solamente para las pistas en listas de reproducción.

Guardar información sobre canciones favoritas

Mientras escucha la Radio en Spotify...

Pulse y mantenga pulsada la rueda de volumen.

Aparece "SAVED" y la información se guarda en "Your Music (Tu Música)" o "Your Library (Tu Biblioteca)" de su cuenta de Spotify.

Para no guardar, repita el mismo procedimiento.

Aparece "REMOVED" y la información se elimina de "Your Music (Tu Música)" o "Your Library (Tu Biblioteca)" de su cuenta de Spotify.

Buscar una canción o una emisora

1 Pulse Q/5
2 Gire la rueda de volumen para seleccionar un tipo de lista y, a continuación, pulse la rueda.

Los tipos de listas visualizados difieren dependiendo de la información enviada por Spotify.

3 Gire la rueda de volumen para seleccionar la canción o la emisora deseada.
4 Pulse la rueda de volumen para confirmar.

También puede realizar una búsqueda rápida a través de la lista girando rápidamente la rueda de volumen.

Para cancelar, pulse y mantenga pulsado Q/5.

BLUETOOTH® (para KMM-BT304 KMM-BT204

BLUETOOTH — Conexión

Perfiles Bluetooth compatibles

• Perfil manos libres (HFP)
  -Perfil Avanzado de Distribución de Audio (A2DP)
• Perfil de mando a distancia de Audio/Video (AVRCP)
  -Perfil del puerto en serie (SPP)
  -Perfil de acceso a la guía telefónica (PBAP)

Códecs Bluetooth compatibles

-Códec de sub-banda (SBC)
- Codificador avanzado de audio (AAC)

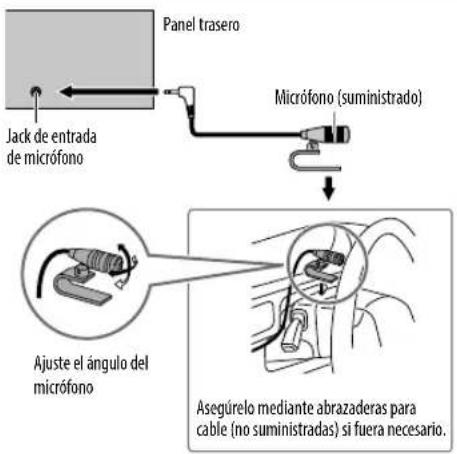

Conecte el micrófono

Panel trasero Jack de entrada de micrófono Micrófono (suministrado) Ajuste el ángulo del micrófono Asegúrelo mediante abrazaderas para cable (no suministradas) si fuera necesario.

* Para la ubicación del jack de entrada de micrófono, consulte la página 29.

12 ESPAÑOL

Emparejar y conectar por primera vez un dispositivo Bluetooth

1 Pulse _B^c encender la unidad.
2 Busque y seleccione el nombre de modelo de esta unidad (KMM-BT3**/KMM-BT2**) en el dispositivo Bluetooth.

En la pantalla aparece los mensajes "PAIRING" → "PASS XXXXXX" → Nombre del dispositivo → "PRESS" → "VOLUME KNOB".

- En el caso de algunos dispositivos Bluetooth, puede ser necesario ingresar el número de identificación personal (código PIN) inmediatamente después de la búsqueda.

3 Pulse la rueda de volumen para iniciar el emparejamiento.

El mensaje "PAIRING OK" aparece cuando ha finalizado el emparejamiento.

Cuando haya finalizado el emparejamiento, la conexión Bluetooth se establece automáticamente.

• Kas Indicaciones "BT1" y/o "BT2" se iluminan en la placa frontal.

• Kas inscripciones "BT1" y/o "BT2" aparecen en la ventanilla de visualización iluminadas.

• Esta unidad es compatible con Emparejamiento Simple y Seguro (SSP).

• Pueden registrarse (emparejarse) hasta cinco dispositivos en total.
• Una vez finalizado el procedimiento, el dispositivo Bluetooth quedará registrado en la unidad aunque la reinicialice. Para borrar el dispositivo emparejado, 16, [DEVICE DELETE].
• Pueden conectarse dos teléfonos Bluetooth y un dispositivo de audio Bluetooth a la vez.

No obstante, mientras está activada la fuente BT AUDIO, es posible conectar a cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos. (→17)

• Algunos dispositivos Bluetooth pueden no conectarse automáticamente a la unidad después del emparejamiento. Conecte el dispositivo a la unidad manualmente.
• Si desea más información, consulte el manual de instrucciones del dispositivo Bluetooth.

Emparejamiento automático

La solicitud de emparejamiento (a través de Bluetooth) se activa automáticamente si hay un iPhone/iPod touch/dispositivo Android conectado a través del terminal de entrada USB.

Para el emparejamiento, pulse la rueda de volumen después de confirmar el nombre del dispositivo.

La solicitud de emparejamiento automático se activa únicamente si:

• Está activada la función Bluetooth del dispositivo conectado.
• [AUTO PAIRING] está ajustado a [ON]. (-16)
• La aplicación KENWOOD MUSIC PLAY está instalada en el dispositivo Android (●) y la opción [BROWSE MODE] seleccionada. (●)

BLUETOOTH — Teléfono móvil

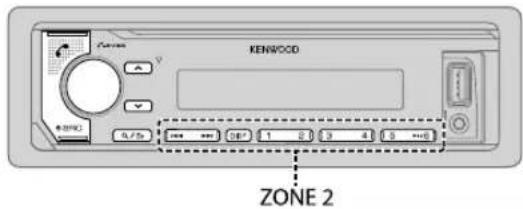

KENWOOD ZONE 2

Recibir una llamada

Cuando se recibe una llamada entrante:

• ZONE 2 se 01 mina en verde y parpadea.
- Si [AUTO ANSWER] está ajustado al tiempo seleccionado, la unidad contesta automáticamente la llamada. (14)

Durante una llamada:

• ZONE 1 se ilumina según los ajustes realizados para (-23) y ZONE 2 se ilumina en verde.
[DISPLAY]
- Si apaga la unidad o extrae el placa frontal, la conexión Bluetooth se interrumpe.

Las siguientes operaciones pueden diferir o no estar disponibles dependiendo del teléfono que se haya conectado.

Para En la placa frontal
Primera llamada entrante...

Contestar una llamada	Pulse o la rueda de volumen o uno de los botones numéricos (1 a 6).
Rechazar una llamada	Pulse Q/5.
Finalizar una llamada	Pulse Q/5.

BLUETOOTH® (para KN)M-BT304 KMM-BT204

Para En la placa frontal
Mientras habla con la primera llamada entrante...
Responder a otra llamada entrante y dejar en espera la llamada actual	Pulse ↗.
Rechazar otra llamada entrante	Pulse ↗/♂.
Mientras tiene dos llamadas activas...
Finalizar la llamada actual y activar la llamada en espera	Pulse ↗/♂.
Pase de la llamada actual a la llamada en espera y viceversa	Pulse ↗.
Ajustar el volumen del teléfono [00] a [35](Predeterminado: [15])	Gire la rueda de volumen durante una llamada.Este ajuste no influirá en el volumen del resto de las fuentes.
Cambiar entre los modos manos libres y conversación privada	Pulse ▶II 6 durante una llamada.Las operaciones pueden variar dependiendo del dispositivo Bluetooth conectado.

Mejorar la calidad de voz

Mientras habla por teléfono...

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse Q/5

Predeterminado: XX

MIC GAIN -10	a +10(—4): La sensibilidad del micrófono aumenta a medida que aumenta el número.
NR LEVEL -5	a+5 (0): Ajuste el nivel de reducción de ruido hasta que el ruido que se escucha durante una conversación telefónica sea mínimo.
ECHOCANCEL	-5a+5 (0): Ajuste el tiempo de retardo de cancelación de eco hasta que el eco que escucha durante una conversación telefónica sea mínimo.

Realice los ajustes para recibir una llamada

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse R/5

Predeterminado: XX

SETTINGS
AUTOANSWER	1 a 30: La unidad contesta automáticamente las llamadas entrantes en el tiempo seleccionado (en segundos). ;OFF: Se cancela.
BATT/SIGNAL*	(Para KMM-BT304AUTO: Muestra el estado de la carga y la intensidad de la señal cuando la unidad detecta un dispositivo Bluetooth y se conecta el dispositivo Bluetooth. ;OFF: Se cancela.

* La funcionalidad depende del tipo de teléfono en uso.

BLUETOOTH® (para KMM-BT304 / KMM-BT204)

Realizar una llamada

Puede realizar una llamada desde el historial de llamadas, la guía telefónica o mediante marcación del número. La llamada con marcación por voz también es posible si su teléfono móvil dispone de esta función.

1 Pulse para ingresar al modo Bluetooth.

Aparece "(nombre del primer dispositivo)"

- Si hay dos teléfonos Bluetooth conectados, pulse nuevamente para cambiar al otro teléfono.

Aparece "(nombre del segundo dispositivo)".

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.

3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

4 Para salir, pulse y mantenga pulsado .∅/∅

Para volver al elemento de ajuste anterior, pulse R/5

CALL HISTORY

(Solo si el teléfono es compatible con PBAP.)

1 Pulse la rueda de volumen para seleccionar un nombre o un número de teléfono.
- KMM-BT304 : "INCOMING", "OUTGOING", o "MISSED" aparece en la parte inferior de la pantalla para indicar el estado de la llamada anterior.
- KMM-BT204 : "I" indica llamada recibida, "O" indica llamada realizada, "M" indica llamada perdida.
- Pulse DISP para cambiar la categoría de la pantalla (NUMBER o NAME).
- El mensaje "NO DATA" aparece si no existe un historial de llamadas registrado.
2 Pulse la rueda de volumen para llamar.

PHONE BOOK

(Solo si el teléfono es compatible con PBAP.)

1 Gire rápidamente la rueda de volumen para acceder al modo de búsqueda alfabética (si la guía telefónica contiene numerosos contactos). Aparece el primer menú (ABCDEFGHIJK).

- Para pasar al otro menú (LMNOPQRSTUV o WXYZ1 *), pulse ∧/∨.

- Gire la rueda de volumen o pulse |◀◀ / ▶▶▶ para seleccionar la primera letra que desea y, a continuación, pulse la rueda. Seleccione "1" para realizar la búsqueda con números y " *" para realizar la búsqueda con símbolos.

2 Gire la rueda de volumen para seleccionar un nombre y, a continuación, pulse la rueda.

3 Gire la rueda de volumen para seleccionar un número de teléfono y, a continuación, pulse la rueda para hacer la llamada.

- La guía telefónica del teléfono conectado se transfiere automáticamente a la unidad cuando se realiza el emparejamiento.

- Los contactos están categorizados como: HOME, OFFICE, MOBILE, OTHER, GENERAL o HM (casa), OF (oficina), MO (móvil), OT (otros), GE (general)

- Esta unidad puede visualizar solamente letras sin acento. (Las letras acentuadas, tal como la "Ú" se muestra como "Ú".)

NUMBER DIAL

1 Gire la rueda de volumen para seleccionar un número (0 a 9) o un carácter (,*, +).

2 Pulse |◀◀ / ▶▶| para mover la posición de ingreso. Repita los pasos 1 y 2 hasta finalizar el ingreso del número telefónico.

3 Pulse la rueda de volumen para llamar.

VOICE

Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.(46, Realice una llamada mediante reconocimiento de voz)

BATT LOW/MID/FULL ^* : Muestra la carga de la batería.

NO SIGNAL/LOW/MID/MAX *. Muestra la intensidad de la recepción actual de la señal.

* La funcionalidad depende del tipo de teléfono en uso.

BLUETOOTH® (para KMM-BT304 / KMM-BT204)

Realice una llamada mediante reconocimiento de voz

1 Pulse y mantenga pulsado para activar la función de reconocimiento de voz del teléfono conectado.
2 Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.
- Las características de reconocimiento de voz compatibles varían según el teléfono. Si desea más información, consulte el manual de instrucciones del teléfono conectado.
- Esta unidad también es compatible con las funciones de asistente personal inteligente de iPhone.

Ajustes en la memoria

Almacenar un contacto en la memoria

Puede guardar hasta 6 contactos en los botones numéricos (1 a 6).

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar [CALL HISTORY], [PHONE BOOK], o [NUMBER DIAL] y, a continuación, pulse la rueda.
3 Gire la rueda de volumen para seleccionar un contacto o ingrese un número de teléfono.
Si se ha seleccionado un contacto, pulse la rueda de volumen para que aparezca el número de teléfono.
4 Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). Aparece "STORED" cuando se almacena un contacto.

Para borrar un contacto de la memoria preajustada, seleccione [NUMBER DIAL] en el paso 2 y almacene un número en blanco.

Realizar una llamada desde la memoria

1 Pulse para ingresar al modo Bluetooth.
2 Pulse uno de los botones numéricos (1 a 6).
3 Pulse la rueda de volumen para llamar.
Aparece "NO MEMORY" si no hay ningún contacto guardado.

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

BT MODE
PHONE SELECT	Selecciona el teléfono o el dispositivo de audio que desea conectar o desconectar.Al conectarse, aparece “*” delante del nombre del dispositivo.Aparece ” ▷ ” delante del actual dispositivo de audio para reproducción.Solo se pueden conectar un máximo de dos teléfonos con Bluetooth y un dispositivo deaudio con Bluetooth a la vez.
AUDIO SELECT
DEVICEDELETE	1 Gire la rueda de volumen para seleccionar el dispositivo a eliminar y, a continuación,pulse la rueda.2 Gire la rueda de volumen para seleccionar [YES] o [NO] y, a continuación, pulse larueda.
PIN CODE EDIT(0000)	Cambia el código PIN (hasta 6 dígitos).1 Gire la rueda de volumen para seleccionar un número.2 Pulse |◀◀ / ►▶| para mover la posición de ingreso.Repita los pasos 1 y 2 hasta terminar de ingresar el código PIN.3 Pulse la rueda de volumen para confirmar.
RECONNECT ON	_: La unidad restablecerá automáticamente la conexión cuando el dispositivo Bluetoothconectado en último término vuelva dentro del rango.;OFF: Se cancela.
AUTOPAIRINGON	_: La unidad empareja automáticamente el dispositivo Bluetooth compatible (iPhone/iPod touch/dispositivo Android) cuando se lo conecta a través del terminal de entradaUSB. Esta función podrá no estar disponible, dependiendo del sistema operativo deldispositivo conectado.;OFF: Se cancela.
INITIALIZE	YES: Inicializa todos los ajustes Bluetooth (incluyendo el emparejamiento almacenado,directorio telefónico y etc.).;NOSe cancela.

16 ESPAÑOL

BLUETOOTH® (para KMM-BT304 / KMM-BT204)

Modo de prueba Bluetooth

Puede comprobar la conectividad del perfil compatible entre el dispositivo Bluetooth y la unidad.

- Asegúrese de que no haya ningún dispositivo Bluetooth emparejado.

1 Pulse y mantenga pulsado . Aparece "PLEASE PAIR YOUR PHONE PIN 0000".
2 Busque y seleccione el nombre de modelo de esta unidad (KMM-BT3**/KMM-BT2**) en el dispositivo Bluetooth.
3 Opere el dispositivo Bluetooth para confirmar el emparejamiento. "TESTING" parpadea en la pantalla.

Después de la prueba, aparece el resultado de la conectividad (OK o NG).

PAIRING: Estado de emparejamiento

HF CNT: Compatibilidad con el Perfil Manos Libres (HFP, Hands-Free Profile)

AUD CNT: Compatibilidad con el Perfil Avanzado de Distribución de Audio (A2DP, Advanced Audio Distribution Profile)

PB DL: Compatibilidad con el Perfil de acceso a la guía telefónica (PBAP, Phonebook Access Profile)

Para cancelar el modo de prueba, pulse y mantenga pulsado ⏻ SRC para apagar la unidad.

BLUETOOTH — Audio

Mientras está activada la fuente BT AUDIO, es posible conectar a cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos.

KENWOOD 45HC 9/5 3x 4x 5+1

Reproductor de audio a través de Bluetooth

1 Pulse reprobadamente para seleccionar BT AUDIO.
2 Opere el reproductor de audio Bluetooth para comenzar la reproducción.

Para En la placa frontal

Reproducción/pausa	Pulse ▶II 6.
Seleccione un grupo o carpeta Pulse	A / Y
Omisión hacia atrás/hacia delante	Pulse |◀◀ / ▶▶|.
Retroceder/avanzar rápidamente	Pulse y mantenga pulsado |◀◀ / ▶▶|.
Repetir reproducción Pulse	4 repetidamente.ALL REPEAT, FILE REPEAT, REPEAT OFF
Reproducción aleatoria	Pulse y mantenga pulsado 3× para seleccionar ALL RANDOM.• Pulse 3× para seleccionar RANDOM OFF.
Seleccionar un archivo de una carpeta/lista	Consulte el apartado "Seleccionar un archivo de una carpeta/lista" que aparece en la página 9.
Cambiar entre los dispositivos de audio Bluetooth conectados	Pulse 5.*

* Si pulsa la tecla "Play" en el dispositivo conectado también se cambiará el sonido generado por el dispositivo.
Las operaciones y las indicaciones en pantalla difieren según su disponibilidad en el dispositivo conectado.

Ajustes para utilizar la KENWOOD Remote aplicación

La aplicación KENWOOD Remote ha sido diseñada para controlar las operaciones del receptor para automóvil KENWOOD desde un iPhone/iPod (a través de Bluetooth o del terminal de entrada USB) o un smartphone Android (a través de Bluetooth).

Preparativos:

Antes de la conexión, instale la versión más reciente de la aplicación KENWOOD Remote en su dispositivo. Para obtener más información, visite .

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

4 Para salir, pulse y mantenga pulsado .Q/

Para volver al elemento de ajuste anterior, pulse Q/5

Predeterminado: XX

REMOTE APP

SELECT	Seleccione el dispositivo (IOS o ANDROID) en el que desea ejecutar la aplicación.
IOS YES	: Seleccione iPhone/iPod para usar la aplicación a través de Bluetooth o a través del terminal de entrada USB conectado.;;NO: Se cancela.Si se selecciona IOS, seleccione la fuente iPod BT (o iPod USB si su iPhone/iPod está conectado a través del terminal de entrada USB) para activar la aplicación.La conectividad de la aplicación será interrumpida o desconectada si:Se cambia de la fuente iPod BT a cualquier fuente de reproducción conectada a través del terminal de entrada USB.Se cambia de la fuente iPod USB a la fuente iPod BT.
ANDROID YES	: Seleccione smartphone Android para usar la aplicación a través de Bluetooth.;;NO: Se cancela.

ANDROID LIST*: Seleccione en la lista el smartphone Android a usar.
* Se visualiza sólo cuando [ANDROID] de [SELECT] se ajusta a [YES].

STATUS

Muestra el estado del dispositivo seleccionado.

IOS CONNECTED: Puede utilizar la aplicación mediante el iPhone/iPod conectado a través de Bluetooth o del terminal de entrada USB.

IOS NOT CONNECTED: No se ha conectado ningún dispositivo IOS para usar la aplicación.

ANDROID CONNECTED: Puede usar la aplicación mediante el smartphone Android conectado a través de Bluetooth.

ANDROID NOT CONNECTED: No se ha conectado ningún dispositivo Android para usar la aplicación.

Escuchar el iPhone/iPod a través de Bluetooth

Puede escuchar las canciones en el iPhone/iPod a través de la conexión Bluetooth de esta unidad.

Pulse (reprobadamente para seleccionar iPod BT.

• Puede operar el iPod/iPhone de la misma forma en que lo hace cuando el iPod/iPhone está conectado a través del terminal de entrada USB. (8)
• Si conecta un iPhone/iPod al terminal de entrada USB mientras escucha una fuente iPod BT, la fuente camblará automáticamente a iPod USB. Pulse SRC para seleccionar iPod BT si el dispositivo aún está conectado a través de Bluetooth.

BLUETOOTH® (para KNIM-BT304 KMM-BT204

Radio Internet a través de Bluetooth

Puede escuchar Spotify en el iPhone/iPod/dispositivo Android a través de la conexión Bluetooth de esta unidad.

- Asegúrese de que el terminal de entrada USB no esté conectado a ningún dispositivo.

Escuchar Spotify

Preparativos:

Seleccione [ON] para [SPOTIFY SRC] en [SOURCE SELECT]. (5)

1 Abra la aplicación Spotify en su dispositivo.
2 Conecte su dispositivo a través de la conexión Bluetooth. (42)
3 Pulse tepricamente para seleccionar SPOTIFY (para iPhone/iPod) o SPOTIFY BT (para el dispositivo Android). La fuente cambia y la emisión comienza automáticamente.
- Puede operar Spotify de la misma forma en que lo hace cuando Spotify está conectada a través del terminal de entrada USB. (11)

AJUSTES DE AUDIO

Mientras se escucha desde cualquier fuente...

1 Pulse la rueda de volumen para ingresar en [FUNCTION]. (Para KMM-30-Pulse AUD para acceder directamente a [AUDIO CONTROL].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .9/5

Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

AUDIO CONTROL
SUB-W LEVEL	LEVEL -50 a LEVEL +10 (LEVEL 0): Ajusta el nivel de salida del subwoofer.
MANUAL EQ	Los elementos de sonido (nivel de frecuencia, nivel de tono, factor Q) están preestablecidos para cada selección.
62.5HZ LEVEL LEVEL -9	a LEVEL +9 (LEVEL 0): Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)
	BASSEXTENDON: Activa la ampliación de graves. ;OFF: Se cancela.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ6.3KHZ/10KHZ/16KHZ	LEVEL -9 aLEVEL +9 (LEVEL 0): Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)
Q FACTOR 1.35	/1.50' 2.00: Ajusta el factor de calidad.
PRESET EQ NATURAL	/ROCK/POPS/EASY/TOP40/JAZZ /POWERFUL/ USER Selecciona un eualizador predefinido adecuado para el género musical. (Seleccione [USER] para utilizar los ajustes creados en [MANUAL EQ].)
BASS BOOST LEVEL1	/LEVEL2; LEVEL3; LEVEL4; LEVEL5 o LV1/LV2; LV3/LV4;LV5: Selecciona su nivel de refuerzo de graves preferido. ;OFF: Se cancela.

AJUSTES DE AUDIO

LOUDNESS LEVEL1	/LEVEL2 o LV1/LV2: Selecciona los niveles preferidos de refuerzo para frecuencias altas y bajas para producir un sonido bien equilibrado a bajos niveles de volumen. ;OFF: Se cancela.
SUBWOOFERSETON	____: Activa la salida del subwoofer. ; OFF: Se cancela.
FADER	(No aplicable si se ha seleccionado crossover de 3 vías.)R15 a F15 (Q): Ajusta el balance de salida de los altavoces trasero y delantero.
BALANCE L15	a R15 (Q): Ajusta el balance de salida de los altavoces izquierdo y derecho.
VOLUME OFFSET —15	a +6 (Q): Preajuste el nivel de volumen inicial de cada fuente. (Antes de realizar el ajuste, seleccione la fuente que desea ajustar.)
SOUND EFFECT
SOUND RECNSTR(Reconstrucción del sonido)	(No aplicable para la fuente RADIO ni para la fuente AUX.)ON Crea un sonido real compensando los componentes de alta frecuencia y restableciendo el tiempo de subida de la forma de onda que se pierde en la compresión de los datos de audio. ;OFF: Se cancela.
SPACE ENHANCE	(No aplicable para la fuente RADIO.)SMALL/MEDIUM/LARGE o SML/MED/LRG: Aumenta virtualmente el espacio acústico. ;OFF: Se cancela.
SND REALIZER LEVEL1	/LEVEL2/LEVEL3 o LV1/LV2/LV3: Hace que el sonido sea virtualmente más realista. ;OFF: Se cancela.
STAGE EQ LOW	/MIDDLE/HIGH o LOW/ MID/HI Realiza el ajuste virtual de la posición de escucha del sonido emitido por los altavoces. ;OFF: Se cancela.
DRIVE EQ ON	: Refuerza la frecuencia para reducir el ruido proveniente del exterior del vehículo o el rido producido por los neumáticos. ;OFF: Se cancela.
SPEAKER SIZE	Se muestran los elementos de ajuste de crossover de 2 vías o de 3 vías, dependiendo del tipo de crossover seleccionado (→6) . (→21) Por defecto, se ha seleccionado el tipo crossover de 2 vías.
X'OVER
DTA SETTINGS	Para los ajustes,→22, Ajustes de la alineación del tiempo digital.
CAR SETTINGS

- :Para crossover de 2 vías: [SUB-W LEVEL].[SUBWOOFER SET] solo pueden seleccionarse si [SWITCH PREOUT] está ajustado en [SUB-W]. (-5)

- [SUB-W LEVEL] solo pueden seleccionarse si [SUBWOOFER SET] está ajustado en [ON].

Ajustes de crossover

A continuación se describen los elementos de ajuste disponibles para crossover de 2 vías y crossover de 3 vías.

SPEAKER SIZE

Selecciona, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo.

• Los ajustes de frecuencia y pendiente se definen automáticamente para el crossover del altavoz seleccionado.
• Cuando se ha seleccionado crossover de 2 vías, si se selecciona [NONE] para [TWEETER] de [FRONT], [REAR] y [SUBWOOFER] en [SPEAKER SIZE], el ajuste [X' OVER] del altavoz no estará disponible.
• Cuando se ha seleccionado crossover de 3 vías, si se selecciona [NONE] para [WOOFER] en [SPEAKER SIZE], el ajuste [X'OVER] de [WOOFER] no estará disponible.

X' OVER

• [FRQ]/[F - HPF FRQ]/[R - HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Ajusta la frecuencia de cruce de los altavoces seleccionados (filtro de paso alto o de paso bajo). Si se selecciona [THROUGH], todas las señales se envían a los altavoces seleccionados.
• [F - HPF SLOPE]/[R - HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]/[SLOPE]: Ajusta la pendiente de cruce. Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para la frecuencia de cruce.
• [SW LPF PHASE]/[PHASE]: Selecciona la fase de la salida del altavoz de acuerdo con la salida del otro altavoz.
• [GAIN LEFT]/[GAIN RIGHT]/[F - HPF GAIN]/[R - HPF GAIN]/[SW LPF GAIN]/[GAIN]: Ajusta el volumen de salida del altavoz seleccionado.

AJUSTES DE AUDIO

Elementos de ajuste de crossover de 2 vías

SPEAKERSIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE(no conectado)
REAR 8CM	/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE (no conectado)
SUBWOOFER*1*2	16CM/20CM/25CM/30CM/38CM OVER/NONE (no conectado)
X'OVER
TWEETER FRQ		1KHZ/ 1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/ 12.5KHZ
	GAIN LEFT	-8 a0
	GAIN RIGHT	-8 a0
FRONT HPF F - HPF FRQ		30HZ/ 40HZ/50HZ/60HZ/70HZ/ 80HZ/90HZ/100HZ/120HZ/ 150HZ/180HZ/220HZ/250HZ/THROUGH
	F - HPF SLOPE	-6DB/-12DB/-18DB/-24DB
	F - HPF GAIN	-8 a0
REAR HPF R - HPF FRQ		(Consulte los ajustes FRONT HPF anteriormente indicados.)
	R - HPF SLOPE
	R - HPF GAIN
SUBWOOFER LPF*1*2	SW LPF FRQ 30HZ	/ 40HZ/50HZ/60HZ/70HZ/ 80HZ/90HZ/100HZ/120HZ/ 150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-6DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE(180°)/NORMAL(0°)
	SW LPF GAIN -8	a0

■ Elementos de ajuste de crossover de 3 vías

SPEAKERSIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*2	16CM/20CM/25CM/30CM/38CM OVER/NONE (no conectado)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-6DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN -8	a0
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-6DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-6DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN -8	a0
WOOFER*2	LPF FRQ 30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-6DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN -8	a0

*1 Para KMM-BT204 : Seleccionable solo si [SWITCH PREOUT] está ajustado a [SUB-W]. (→ 5)
* 2 Seleccionable solo si [SUBWOOFER SET] está ajustado a [ON]. (→ 20)

AJUSTES DE AUDIO

Ajustes de la alineación del tiempo digital

La Alineación de Tiempo Digital ajusta el tiempo de retardo de la salida de los altavoces creando un entorno más adecuado para su vehículo.

- Para obtener más información, Calculando el valor para [DISTANCE] y [GAIN] de [DTA SETTINGS].

DTA SETTINGS

POSITION	Selecciona su posición de escucha (punto de referencia).ALL: Sin compensación; FRONT RIGHT: Asiento delantero derecho;FRONT LEFT: Asiento delantero izquierdo; FRONT ALL: Asiento delantero• [FRONT ALL] se visualiza solo cuando se selecciona [2-WAY X'OVER]. (-€)
DISTANCE OCM	a 610CM: Ajusta con precisión la distancia a compensar. (Antes de hacer un ajuste, seleccione el altavoz que desee ajustar.)
GAIN -8DB	a0DB: Ajusta con precisión el volumen de salida del altavoz seleccionado.(Antes de hacer un ajuste, seleccione el altavoz que desee ajustar.)
DTA RESET YES	: Restablece los ajustes ([DISTANCE] y [GAIN]) de la posición seleccionada en [POSITION] a sus valores predeterminados.;NO: Se cancela.
CAR SETTINGS	Identifica su tipo de automóvil y la ubicación del altavoz trasero para realizar el ajuste de [DTA SETTINGS].

CAR TYPE COMPACT /FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG) Selecciona el tipo de vehículo. ; OFF: Sin compensación.

R-SP LOCATION

Selecciona la ubicación de los altavoces traseros en su vehículo para calcular la distancia mayor desde la posición de escucha seleccionada (punto de referencia).DOOR/REAR DECK: Solo se puede seleccionar si se seleccionó previamente [CAR TYPE]como [OFF], [COMPACT] [FULL SIZE CAR], [WAGON] o [SUV].2ND ROW/3RD ROW: Solo se puede seleccionar si se seleccionó previamente [CAR TYPE]como [MINIVAN] o [MINIVAN(LONG)].

- Antes de realizar un ajuste para [DISTANCE]y [GAIN] de [DTA SETTINGS], seleccione el altavoz que desea ajustar:

Cuando se ha seleccionado crossover de 2 vías:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

- Solo se puede seleccionar [REAR LEFT], [REAR RIGHT] y [SUBWOOFER] si se seleccionó previamente un ajuste distinto de [NONE] para [REAR] y [SUBWOOFER] de [SPEAKER SIZE]. (21)

Cuando se ha seleccionado crossover de 3 vías:

TWEETER LEFT/TWEETER RIGHT/MID LEFT/MID RIGHT/WOOFER

Solo se puede seleccionar [WOOFER] si se seleccionó previamente un ajuste distinto de [NONE] para [WOOFER] de [SPEAKER SIZE]. (21)

• [R - SP LOCATION] de [CAR SETTINGS] solo se puede seleccionar si:

• Se ha seleccionado crossover de 2 vías. (6)
• Se ha seleccionado un ajuste distinto de [NONE] para[REAR] de [SPEAKER SIZE]. (-21)

Calculando el valor para [DISTANCE] y [GAIN] de [DTA SETTINGS]

50 cm 60 cm 80 cm 150 cm 40 cm $90 cm $70 cm

Si especifica la distancia desde el centro de la posición de escucha seleccionada hacia cada altavoz, el tiempo de retraso se calculará y ajustará automáticamente.

1 Establezca el centro de la posición de escucha seleccionada como el punto de referencia.
2 Mida las distancias desde el punto de referencia hacia los altavoces.
3 Calcule las diferencias entre la distancia del altavoz más alejado (altavoz trasero) y los demás altavoces.
4 Ajuste [DISTANCE] calculada en el paso 3 para cada uno de los altavoces.
5 Ajuste [GAIN] para cada uno de los altavoces.

Ejemplo: Cuando se seleccionó [FRONT ALL] como la posición de escucha

AJUSTES DE VISUALIZACIÓN

Identificación de zonas para los ajustes de color y brillo

ZONE 1 ZONE 2 ALL ZONE

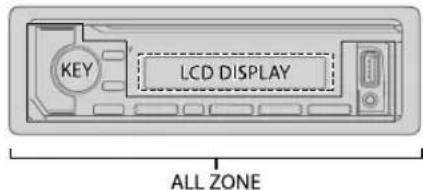

Identificación de zonas para los ajustes de brillo

KEY LCD DISPLAY ALL ZONE

Ajuste del dimmer

Pulse y mantenga pulsado DISP para activar o desactivar el dimmer.

- Si [DIMMER TIME] está ajustado, se cancela al pulsar y mantener pulsado este botón.

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda.
3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

DISPLAY
COLORSELECT	{Para KIMM-BT304 KMM-304YSeleccione el color para ALL ZONE, ZONE 1 y ZONE 2 por separado.1 Selecciona una zona. (Véase la ilustración de la columna izquierda.)2 Seleccione un color para la zona seleccionada.INITIAL COLOR/VARIABLE SCAN/CUSTOM R/G/B /colores preajustados*Para crear su propio color, seleccione [CUSTOM R/G/B]. El color creado se guardará en [CUSTOM R/G/B].1 Pulse la rueda de volumen para introducir el ajuste detallado de color.2 Pulse ↓◄◄/ ►►|para seleccionar el color (R/G/B) que desea ajustar.3 Gire la rueda de volumen para ajustar el nivel ( 0 a 9) y, a continuación, pulse la rueda.
DIMMER	Oscurece la iluminación.ON: El dimmer está activado. ;OFF : Se cancela.DIMMER TIME: Establece el tiempo de activación y desactivación del dimmer.1 Gire la rueda de volumen para ajustar el tiempo de activación [ON] y, a continuación,pulse la rueda.2 Gire la rueda de volumen para ajustar el tiempo de activación [OFF] y, a continuación,pulse la rueda.(Predeterminado: [ON] 18:00; [OFF]: 6:00)
BRIGHTNESS	1 Selecciona una zona. (Véase la ilustración de la columna izquierda.)2 0 a 31: Selecciona su nivel de brillo preferido para la zona seleccionada.
TEXT SCROLL AUTO	/ONCE: Selecciona entre el desplazamiento automático de la información enpantalla o un desplazamiento único. ;OFF: Se cancela.

* Colores preajustados: RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOWORANGE1/ORANGE2/ORANGERED

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

General	El sonido no se escucha.	Ajuste el volumen al nivel óptimo.Inspeccione los cables y las conexiones.
	Aparece “MISWIRING CHECK WIRING THEN PWR ON”.	Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad.
	Aparece “PROTECTING SEND SERVICE”. Lleve la unidad al centro de servicio más cercano.
	El sonido no se escucha.La unidad no se enciende.La información mostrada en la pantalla no es correcta.	Limpie los conectores. (→0)
	El receptor no funciona en absoluto.	Reinicialice la unidad. (→8)
Radio	Recepción de radio deficiente.Ruidos estáticos mientras se escucha la radio.	Conecte firmemente la antena.
USB/iPod	El mensaje “READING” sigue destellando.	No utilice demasiados niveles de jerarquías o carpetas.
	El tiempo de reproducción transcurrido no escorrecto.	Esto depende de cómo fueron registrados los archivos.
	“LOADING” aparece al acceder al modo búsqueda presionando Q/5.	Esta unidad está preparando todavía la lista de música del iPod/iPhone. Puede que tarde un poco, inténtelo de nuevo más tarde.
	No se visualizan los caracteres correctos (por ej.: nombre del álbum).	Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos.Dependiendo del idioma en pantalla que haya seleccionado en (→), algunos caracteres podrian no visualizarse correctamente.
	“NA FILE” Asegúrese de que los archivos de audio contenidos en el medio sean compatibles. (→0)

Síntoma Solución

USB/iPod	"NO DEVICE" Conecte un dispositivo USB y cambie de nuevo a la fuente USB.
	"COPY PRO" Se reprodujo un archivo con protección contra copias.
	Aparece "UNSUPPORTED DEVICE".	• Verifique si el dispositivo conectado es compatible con esta unidad y asegúrese de que los sistemas de archivos estén en formatos compatibles. (→0)• Vuelva a conectar el dispositivo.
	Aparece "UNRESPONSIVE DEVICE"	Asegúrese de que no exista ningún fallo de funcionamiento en el dispositivo y vuelva a conectarlo.
	Aparece "USB HUB IS NOT SUPPORTED".	No es posible conectar un dispositivo USB a través de un concentrador USB a esta unidad.
	• La fuente no cambia a "USB" cuando se conecta un dispositivo USB mientras escucha cualquier otra fuente.• Aparece "USB ERROR".	El puerto USB está emitiendo más potencia que el límite de diseño. Apague la alimentación y desconecte el dispositivo USB. A continuación, encienda la alimentación y vuelva a conectar el dispositivo USB. Si con lo anterior no se soluciona el problema, apague la alimentación o vuelvala a encender (o reinicialice la unidad) antes de reemplazarlo por otro dispositivo USB.
	"NO MUSIC"	Conecte un dispositivo USB que contenga archivos de audio reproducibles.
	"iPod ERROR"	• Vuelva a conectar el iPod.• Reinicialice el iPod.
ANDROID	• El sonido no se escucha durante la reproducción.• El sonido se genera solo por el dispositivo Android.	• Vuelva a conectar el dispositivo Android.• Si está en [HAND MODE], arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.• Si está en [HAND MODE], vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.• Vuelva a iniciar el dispositivo Android.• Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. (→0)

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución
ANDROID	No se puede reproducir en [BROWSE MODE].	Asegúrese de que KENWOOD MUSIC PLAY APP esté instalado en el dispositivo Android. (→)Vuelva a conectar el dispositivo Android y seleccione el modo de control apropiado.Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSE MODE]. (→0)
	El mensaje “NO DEVICE” o “READING” sigue destellando.	Desactive las opciones del desarrollador en el dispositivo Android.Vuelva a conectar el dispositivo Android.Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSE MODE]. (→0)
	Reproducción intermitente o con saltos de sonido.	Desactive el modo de ahorro de energía en el dispositivo Android.
	“ANDROID ERROR”/“NA DEVICE”	Vuelva a conectar el dispositivo Android.Vuelva a iniciar el dispositivo Android.
Spotify	“DISCONNECTED” El USB está desconectado de la unidad cabezal. Por favor asegúrese de que el dispositivo esté correctamente conectado a través de USB.
	“CONNECTING”	Conectado a través del terminal de entrada USB: El dispositivo está conectado a la unidad cabezal. Por favor espere.Conectado a través de Bluetooth: El Bluetooth está desconectado. Por favor compruebe la conexión Bluetooth y asegúrese de que tanto el dispositivo como la unidad estén emparejados y conectados.
	“CHECK APP” La aplicación Spotify no está conectada correctamente, o el usuario no ha iniciado sesión. Finalice la aplicación Spotify, vuélvala a iniciar y, a continuación, inicie sesión en su cuenta de Spotify.

Síntoma Solución
KMM-BT204Bluetooth* [para]	No se detecta ningún dispositivo Bluetooth.	Vuelva a buscar el dispositivo Bluetooth.Reinicialice la unidad.(→)
	No es posible el emparejamiento de Bluetooth.	Asegúrese de haber ingresado el mismo código PIN en la unidad y en el dispositivo Bluetooth.Elimine la información de emparejamiento de la unidad y del dispositivo Bluetooth; a continuación, vuelva a realizar el emparejamiento.(→2)
	Se escucha ruido o eco durante una conversación telefónica.	Ajuste la posición del micrófono.(→2)Verifique el ajuste[ECHO CANCEL].(→4)
	La calidad del sonido del teléfono es baja.	Reduzca la distancia entre la unidad y el dispositivo Bluetooth.Mueva el automóvil a un lugar donde exista mejor recepción de señal.
	El método de llamada de voz no funciona.	Utilice el método de llamada de voz en un entorno con menos bullicio.Reduzca la distancia al micrófono cuando pronuncia el nombre.Asegúrese de utilizar la misma voz que la etiqueta de voz registrada.
	El sonido se interrumpe o se omite durante la reproducción de un reproductor de audio Bluetooth.	Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth.Apague la unidad y vuelva a encenderla; intente conectar nuevamente.Otros dispositivos Bluetooth pueden estar intentando conectarse a la unidad.
	No se puede controlar el reproductor de audio Bluetooth conectado.	Verifique si el reproductor de audio Bluetooth conectado es compatible con Audio/Video Remote Control Profile (AVRCP). (Consulte las instrucciones del reproductor de audio.)Desconecte y vuelva a conectar el reproductor Bluetooth.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

KMM-BT204Bluetoothe (para KMM-BT304)	"DEVICE FULL" Se alcanzó la cantidad límite de dispositivos registrados. Vuelva a intentarlo después de eliminar algún dispositivo innecesario.(→6, DEVICE DELETE)
	"N/A VOICE TAG" Asegúrese de utilizar la misma voz que la etiqueta de voz registrada.
	"NOT SUPPORT" El teléfono conectado no es compatible con la función de reconocimiento de voz ni con la de transferencia de la guía telefónica.
	"NO ENTRY"/"NO PAIR" No hay ningún dispositivo registrado conectado/localizado a través de Bluetooth.
	"ERROR" Inténtelo nuevamente. Si vuelve a aparecer "ERROR", verifique si el dispositivo es compatible con la función que está intentando utilizar.
	"NO INFO"/"NO DATA" El dispositivo Bluetooth no puede obtener la información de contacto.
	"HF ERROR XX"/ "BT ERROR" Reinicialice la unidad y vuelva a intentar la operación. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano.
	"SWITCHING NG" Los teléfonos conectados no son compatibles con la función cambio de teléfono.

(Para KMM-304Y)

Silencio cuando se recibe una llamada telefónica

Conecte el cable MUTE a su teléfono mediante un accesorio para teléfono disponible en el mercado. (-28)

Cuando se recibe una llamada aparece el mensaje "CALL" (El sistema de audio se detiene.)

- Para seguir escuchando el sistema de audio durante una llamada, pulse Ⓧ SRC. El mensaje "CALL" desaparece y se reanuda el sistema de audio.

Cuando finaliza la llamada, el mensaje "CALL" desaparece.(El sistema de audio se reanuda.)

INSTALACIÓN/CONEXIÓN

Advertencia

• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).

• Para evitar cortocircuitos:

• Utilice una cinta de vinilo para aislar los cables no conectados.

• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.
• Para proteger los cables, asegúrelos con abrazaderas de cables y con una cinta de vinilo, enrolle los cables que entran en contacto con partes metálicas.

▲ Precaución

• Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.
• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.
• No conecte los cables ⊖ de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.
• Monte la unidad a un ángulo de menos de 30°.
• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.
• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen.

INSTALACIÓN/CONEXIÓN

Lista de piezas para la instalación

(A) Placa frontal

(B) Placa embellecedora

(C) Manguito de montaje

(D) Mazo de conductores

(E) Herramienta de extracción

Procedimiento básico

1 Quite la llave del interruptor de encendido; después, desconecte el terminal ⊖ de la batería del automóvil.
2 Conecte los cables correctamente.

Consulte Conexión del cableado. (28)

3 Instale la unidad en su automóvil. Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal ⊖ de la batería del automóvil.
5 Pulse 🔊 salencender la unidad.
6 Extraiga la placa frontal y reinicialice la unidad en menos de 5 segundos. (→3)

Instalación de la unidad (montaje en el tablero)

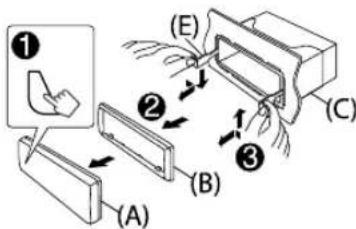

Cómo desmontar la unidad

1 Desmonte la placa frontal.
2 Retire la placa embellecedora.
3 Inserte las herramientas de extracción hasta el fondo de las ranuras a ambos lados y, a continuación, siga la dirección de las flechas, como se muestra en la ilustración.

INSTALACIÓN/CONEXIÓN

Conexión del cableado

Si su vehículo no tiene un terminal ISO:

Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea adecuado para su automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales. Consulte con un distribuidor de productos de audio para automóviles.

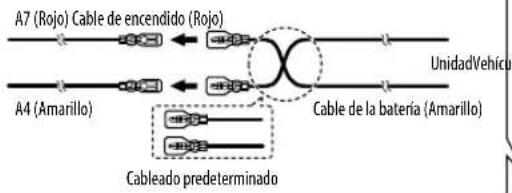

Conexión de los conectores ISO en algunos automóviles VW/Audi u Opel (Vauxhall)

Puede ser necesario modificar el cableado del mazo de conductores suministrado, como se muestra a continuación.
    note right of B Cableado predeterminado

Patilla		Color y función (para conectores ISO)
A4 Amarillo		: Bateria
A5 Azul/blanco* 1		: Control de alimentación
A7 Rojo		: Encendido (ACC)
A8 Negro		: Conexión a tierra (masa)
B1	Púrpura ⊕	: Altavoz trasero (derecho)Para crossover de 3 vías: Tweeter (derecho)
B2	Púrpura/negro ⊖
B3	Gris ⊕	: Altavoz delantero (derecho)Para crossover de 3 vías: Altavoz de rango medio (derecho)
B4	Gris/negro ⊖
B5	Blanco ⊕	: Altavoz delantero (izquierdo)Para crossover de 3 vías: Altavoz de rango medio (izquierdo)
B6	Blanco/negro ⊖
B7	Verde ⊕	: Altavoz trasero (izquierdo)Para crossover de 3 vías: Tweeter (izquierdo)
B8	Verde/negro ⊖

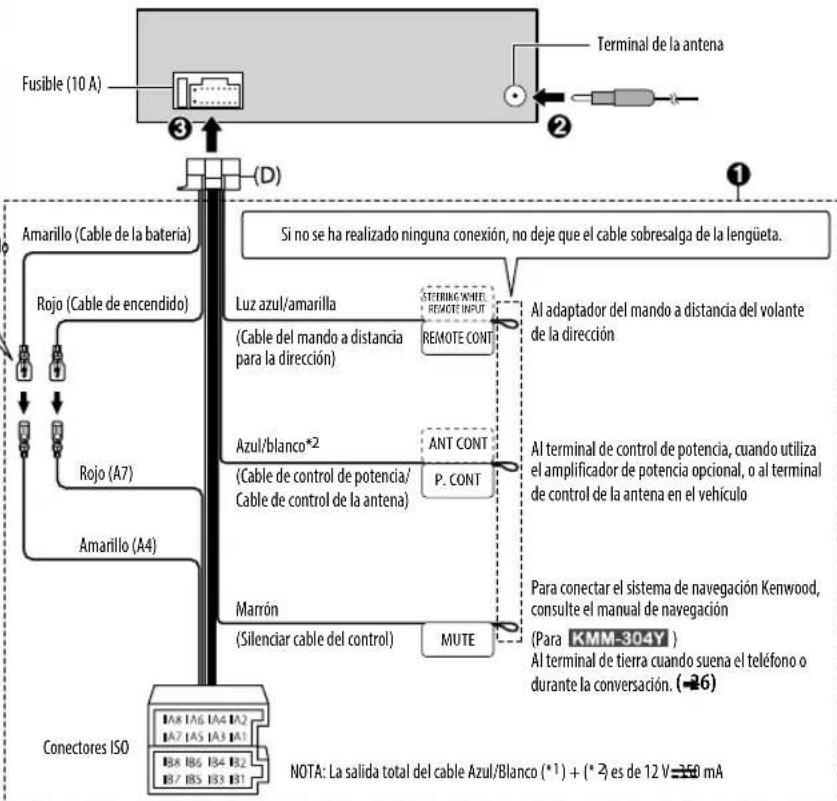

Cuando conecte a un amplificador externo, conecte su cable de tierra al chasis del vehículo para evitar daños en la unidad.

INSTALACIÓN/CONEXIÓN

Conexión de componentes externos

(Para KMM-BT304 / KMM-BT204 Jack de entrada de micrófono (→12) KMM-BT304 / KMM-304Y Salida para posterior/frontal/subwoofer Para crossover de 3 vías: Salida de Tweeter/Rango medio/Woofer KMM-BT204 Salida posterior/subwoofer Para crossover de 3 vías: Salida del woofer

REFERENCIAS

Mantenimiento

Limpieza de la unidad

Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco.

Limpieza del conector

Desmonte la placa frontal y limpie el conector con un palillo de algodón, teniendo cuidado de no dañarlo.

Conector (en el reverso de la placa frontal)

Más información

Para: — Últimas actualizaciones de firmware y lista de los últimos elementos compatibles

- Aplicación original KENWOOD

- Cualquier otra información más reciente

Visite .

Archivosreproducibles

- Archivos de audio que pueden reproducirse para el dispositivo de clase de almacenamiento masivo USB: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

- Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32 Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo.

- Para obtener información detallada y notas acerca de los archivos de audio que pueden reproducirse, visite .

Acerca de los dispositivos USB

• No es posible conectar un dispositivo USB a través de un concentrador USB.
• La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.
• Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1,5 A.

Acerca del iPod/iPhone

• A través de USB
Made for
- iPod touch (5th y 6th generation)
- iPod nano (7th generation)
- iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
- A través de Bluetooth
Made for
- iPod touch (5th y 6th generation)
- iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
- El iPod no se puede utilizar si se visualiza "KENWOOD" o "en el iPod.
- Según la versión del sistema operativo del iPod/iPhone, algunas funciones podrían no estar disponibles en esta unidad.

Acerca del dispositivo Android

• Esta unidad es compatible con Android OS 4.1 y superior.
• Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.
• Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0.

Acerca de Spotify

• La aplicación Spotify es compatible con:
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 o superior)
• iPod touch (5th y 6th generation)
• Android OS 4.0.3 o superior
• Debido a que Spotify es un servicio de terceros, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.
• Algunas funciones de Spotify no están disponibles desde esta unidad.
• Si tiene alguna duda sobre el uso de esta aplicación, póngase en contacto con .

Acerca de Bluetooth

• Dependiendo de la versión Bluetooth del dispositivo, algunos dispositivos Bluetooth pueden no conectarse a esta unidad.
• Esta unidad puede no funcionar con algunos dispositivos Bluetooth.
• Las condiciones de la señal varían dependiendo del entorno.

REFERENCIAS

Cambiar la información en pantalla

Cada vez que pulsa DISP, la información en pantalla cambia.

- Si la información no está disponible o no está registrada, aparecerá "NO TEXT", "NO INFO", u otra información (por ej., nombre de la emisora, tiempo de reproducción).

Nombre de la fuente	Información en pantalla
	KMM-BT304 / KMM-304Y	KMM-BT204
STANDBY	Nombre de la fuente (Fecha/Reloj)*	Nombre de la fuente→ Reloj→ (vuelta al comienzo)
RADIO Frecuencia (Fecha/Reloj)* Frecuencia		→ Reloj →vuelta al comienzo)
		(Disponible solo para emisoras del FM Radio Data System)Nombre de la emisora (Fecha/Reloj)* → Radio texto (Fecha/Reloj)* → Radio texto+ (R.TEXT+)→ Título de la canción (Artista) → Título de la canción (Fecha/Reloj)* → Frecuencia (Fecha/Reloj)* → (vuelta al comienzo)	(Disponible solo para emisoras del FM Radio Data System)Nombre de la emisora → Radio texto → Radio texto+ → Título/Artista → Frecuencia → Reloj → (vuelta al comienzo)
USB	(Para archivos MP3/WMA/AAC/WAV/FLAC)Título de la canción (Artista) → Título de la canción (Título del álbum) Título de la canción (Fecha/Reloj)* → Nombre del archivo (Nombre de la carpeta) → Nombre del archivo (Fecha/Reloj)* → Tiempo de reproducción (Fecha/Reloj)* → (vuelta al comienzo)	(Para archivos MP3/WMA/AAC/WAV/FLAC)Título de la canción/Artista → Título del álbum/Artista → Nombre de la carpeta → Nombre del archivo → Tiempo de reproducción → Reloj → (vuelta al comienzo)
iPod USB/iPod BT o ANDROID	Cuando se selecciona [MODE OFF] / [BROWSE MODE] (→) :Título de la canción (Artista) → Título de la canción (Nombre del álbum) → Título de la canción (Fecha/Reloj)* → Tiempo de reproducción (Fecha/Reloj)* → (vuelta al comienzo)	Cuando se selecciona [MODE OFF] / [BROWSE MODE] (→) :Título de la canción/Artista → Título del álbum/Artista →Tiempo de reproducción Reloj (vuelta al comienzo)
SPOTIFY/SPOTIFY BT Título del contexto (Fecha/Reloj)* → Título de la canción (Artista) → Título de la canción (Nombre del álbum) → Título de la canción (Fecha/Reloj)* → Tiempo de reproducción (Fecha/Reloj)* (vuelta al comienzo)		Título del contexto → Título de la canción → Nombre del artista → Nombre del álbum → Tiempo de reproducción → Reloj →vuelta al comienzo)
BT AUDIO	(Para KMM-BT304)Título de la canción (Artista) → Título de la canción (Nombre del álbum) → Título de la canción (Fecha/Reloj)* → Tiempo de reproducción (Fecha/Reloj)* → (vuelta al comienzo)	Título de la canción/Artista → Título del álbum/Artista →Tiempo de reproducción Reloj (vuelta al comienzo)
AUX	Nombre de la fuente (Fecha/Reloj)* Nombre de la fuente	→ Reloj →vuelta al comienzo)

* KMM-BT304 : La batería y la fuerza de la señal del dispositivo Bluetooth se visualizarán si [BATT/SIGNAL] está configurada en [AUTO]. (-4)

ESPECIFICACIONES

Sintonizador	FM Gama de frecuencias	87,5 MHz — 108,0 MHz (espacio 50 kHz)
	Sensibilidad útil(Relación señal/ruido = 30 dB)	0,71 μV/75 Ω
	Sensibilidad de silenciamiento(DIN S/N = 46 dB)	2,0 μV/75 Ω
	Respuesta de frecuencia ( ± 3 dB)	30 Hz — 15 kHz
	Relación señal a ruido (MONO)	64 dB
	Separación estéreo (1 kHz)	40 dB
MW(AM)	Gama de frecuencias	531 kHz — 1 611 kHz (espacio 9 kHz)
	Sensibilidad útil(Relación señal/ruido = 20 dB)	28,2 μV
LW(AM)	Gama de frecuencias	153 kHz — 279 kHz (espacio 9 kHz)
	Sensibilidad útil(Relación señal/ruido = 20 dB)	50 μV
USB	Estándar USB	USB 1.1, USB 2.0 Alta velocidad
	Sistema de archivos	FAT12/16/32
	Corriente máxima de alimentación	5 V CC——— 1,5 A
	Respuesta de frecuencia ( ± 1 dB)	20 Hz — 20 kHz
	Relación señal a ruido (1 kHz)	105 dB
	Gama dinámica	90 dB
	Separación de canales	85 dB
	MP3 decodificado	Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio
	AAC decodificado	Archivos AAC-LC".aac",".m4a"
	WAV decodificado	PCM lineal
	FLAC decodificado	Archivo FLAC (Hasta 96 kHz/24 bits)

Bluetooth (para KMM-BT304 KMM-BT204)	Versión Bluetooth 3.0
	Gama de frecuencias 2,402 GHz — 2,480 GHz
	Potencia de salida Clase de potencia 2 +4 dBm (MÁX), 0 dBm (AVE)
	Alcance máximo de comunicación En línea recta, aproximadamente 10 m (32,8 ft)
	Perfil HFP 1.6 (Perfil manos libres)A2DP (Perfil Avanzado de Distribución de Audio)AVRCP 1.5 (Perfil de mando a distancia de Audio/Video)SPP (Perfil del puerto en serie)PBAP (Perfil de acceso a la guía telefónica)
Audio	Potencia de salida máxima 50 W × 4
	Potencia en todo el ancho de banda 22 W × 4 (a menos del 1 % THD)
	Impedancia del altavoz 4 Ω — 8 Ω
	Acción tonal Banda 1: 62,5 Hz ±9 dBBanda 2: 100 Hz ±9 dBBanda 3: 160 Hz ±9 dBBanda 4: 250 Hz ±9 dBBanda 5: 400 Hz ±9 dBBanda 6: 630 Hz ±9 dBBanda 7: 1 kHz ±9 dBBanda 8: 1,6 kHz ±9 dBBanda 9: 2,5 kHz ±9 dBBanda 10: 4 kHz ±9 dBBanda 11: 6,3 kHz ±9 dBBanda 12: 10 kHz ±9 dBBanda 13: 16 kHz ±9 dB
	Nivel de salida de preamplificador/cargaKMM-BT304 / P41001 mV/0.070KMM-BT204 : 2 500 mV/10 kΩ (USB)
	Impedancia de salida de preamplificador ≤ 600 Ω

ESPECIFICACIONES

Auxiliar	Respuesta de frecuencia ( ± 3 dB) 20 Hz — 20 kHz
	Voltaje de entrada máximo 1 000 mV
	Impedancia de entrada 30 k
General	Voltaje de trabajo 14,4 V (10,5 V — 16 V admisibles)
	Consumo de corriente máxima 10 A
	Gama de temperaturas de funcionamiento -10^ — +60^
	Tamaño de instalación (An × Al × F) 182 mm × 53 mm × 100 mm
	Peso neto (incluyendo placa embellecedora, 0,6 kg manguito de montaje)

Sujeto a cambios sin previo aviso.

KENWOOD
