MANUAL DE USUARIO Optimate 3 Tecmate

IMPORTANTE: a leer antes de utilizar el aparato

Automatic charger for 12V lead/acid batteries • Chargeur automatique pour batteries 12V plomb-acide • Cargador automático para baterías 12V plomo-ácido • Carregador automático para baterias de 12V chumbo/ácido

Tasa de carga: 0,8Ah / hora, una batería de 38Ah tardará 48 horas en recargarse.

Entrada: 100-240V\~ máximo 0,23A. La corriente máxima de salida está 0,8A.

IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL CARGADOR

Este aparato no está concebido para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el aparato.

AVISOS Y PRECAUCIONES DE SEGURIDAD: Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de llamas o

chispas cerca de las baterías. Desconecte la corriente CA antes de realizar o deshacer conexiones de la batería CC. El ácido de la batería es altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en bunas condiciones y sin daños. Si el cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal.

EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de forma accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los conectadores o enchufes no se cubren por la garantía

CONEXIONES DE BATERÍA: Hay disponibles 2 juegos de conectores intercambiables, se suministra con el cargador un juego de pinzas de batería para recargarla fuera del vehículo, el juego de conexión opcional tiene unos orificios metálicos para conectarlos permanentemente a los bornes de la batería y una tapa impermeable resellable en el conector que conecta al cable de salida del cargador. Este tipo de conector permite una conexión fácil y segura al cargador sin tener que sacar la batería del vehículo. La tapa impermeable resellable está diseñada para proteger el conector de la suciedad y la humedad cuando el cargador no esté conectado. Pregunte a un mecánico profesional antes de conectar el conector de orificios a los bornes de la batería. Asegure los tapones impermeables a los conectores para evitar que se enganchen con alguna pieza móvil del vehículo o estropeen o dañen algún cable con los bordes afilados. El fusible en línea del juego de conectores con orificios protege la batería frente a cortocircuitos accidentales entre los conductores positivo y negativo. Sustituya los fusibles quemados con un fusible nuevo similar de 15 A.

CONEXIÓN DEL CARGADOR A LA BATERÍA

1. Desconecte el suministro de CA antes de efectuar o deshacer las conexiones de CC / batería.
2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar de forma segura y correcta, lejos del cableado, los tubos metálicos o el bastidor, antes de efectuar las conexiones. Realice las conexiones en este orden: realice primero la conexión al terminal de la batería que no está conectado con el bastidor (normalmente positivo), luego conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia suficiente de la batería y de la tubería de combustible. Desconecte siempre realizando los pasos anteriores en orden inverso.

3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería: pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o -). Asegúrese de que las conexiones son firmes y seguras. Es importante que hagan bien contacto.

4. Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos mecánicos, como combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si la batería tiene tapones de llenado y se pueden ver desde fuera las placas del interior de las células, examine detenidamente la batería para comprobar si hay células que parezcan distintas de las demás (por ejemplo, con materia blanca entre las placas o placas en contacto). Si se han detectado desperfectos mecánicos, no intente cargar la batería, encargue su evaluación a personal cualificado.

5. Si la batería es nueva, lea atentamente las instrucciones de seguridad y uso del fabricante de la misma antes de conectar el cargador. En su caso, siga estrictamente las instrucciones de llenado de ácido.

UTILIZACIÓN DEL OPTIMATE 3: INICIAR LA CARGA

Por motivos de seguridad, la corriente de salida del OptiMate se activará solamente si hay conectada una batería con al menos 2V.

BATERÍAS DESECHADAS TOTALMENTE DESCARGADAS: Preste especial atención a los siguientes puntos, que son especialmente importantes en el caso de baterías relativamente pequeñas, como pueden ser de motocicletas, tractores de jardín, motos de agua, motos de nieve y similares: Una batería que haya permanecido descargada durante un periodo largo de tiempo puede desarrollar daños permanentes en una o más celdas. Esas baterías pueden calentarse en exceso durante la carga de alta tensión. Detenga inmediatamente la carga de la batería si está demasiado caliente al tacto.

Controle la temperatura de la batería durante la primera hora, a partir de entonces, contrólela cada hora. Permanezca atento a señales inusuales, como pueden ser el burbujeo o la fuga de electrolito, una mayor actividad en una pila en comparación con las otras o sonidos silbantes. Si en cualquier momento la batería está demasiado caliente o nota cualquier señal que no sea normal, DESCONECTE EL CARGADOR INMEDIATAMENTE.

MODO DE AHORRO DE ENERGÍA ECO CUANDO EL CARGADOR ESTÁ CONECTADO AL SUMINISTRO DE

CA: El convertidor de energía pasa al modo ECO cuando el cargador no está conectado a una batería, por lo que el consumo de corriente es muy bajo (inferior a 0,5 W), lo que equivale a un consumo de energía de 0,012 kWh al día. Cuando la batería está conectada al cargador, el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos conectados a la misma. Una vez que se ha cargado la batería y el programa de carga está en el modo de carga de mantenimiento prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0,060 kWh o menos por día.

Las indicaciones LED evocadas a continuación y los textos relacionados aparecen según el orden de secuencia lógico del programa.

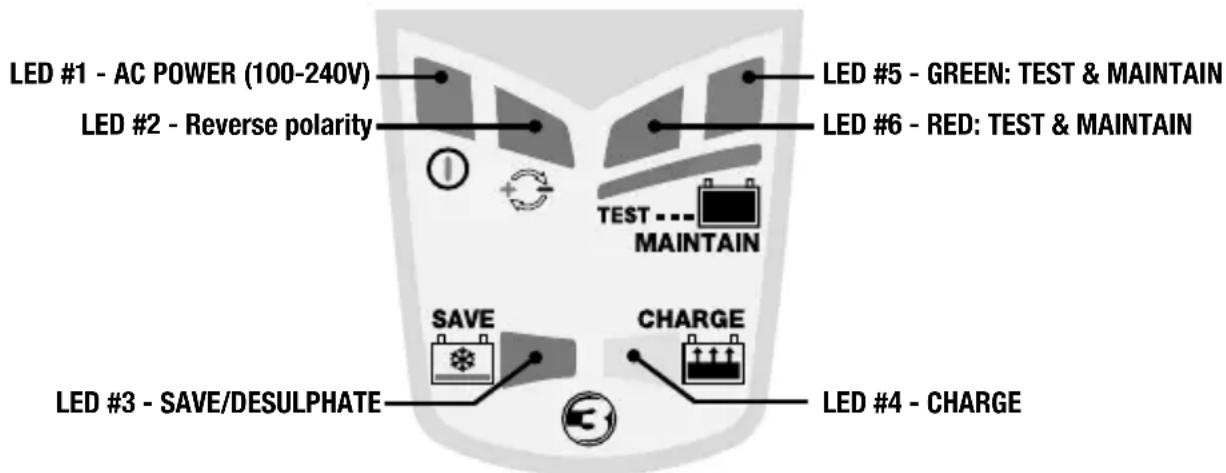

LED #1 - AC POWER (100-240V) LED #2 - Reverse polarity LED #5 - GREEN: TEST & MAINTAIN LED #6 - RED: TEST & MAINTAIN TEST --- MAINTAIN SAVE CHARGE LED #3 - SAVE/DESULPHATE LED #4 - CHARGE

1. LED #1 - marcha. Este LED confirma la alimentación AC hacia el cargador. La intensidad de la luz es baja durante el MODO DE AHORRO DE ENERGÍA.
2. LED #2 - polaridades invertidas - conexiones erróneas en salida. Corregir para activación.
3. El LED n.º 3 de RECUPERACIÓN se enciende si la batería está muy descargada (descargada o sulfatada),

3.1. Recuperación ESTÁNDAR para baterías inutilizadas (LED #3 fijo): se aplican hasta 16 V, limitándose la corriente a 0,2 A. Si la batería no puede aceptar una carga, la recuperación TURBO se activará tras 5 segundos. Las baterías que pueden aceptar 0,2 A de corriente de carga pasarán a la recuperación POR IMPULSOS.
3.2. RECUPERACIÓN TURBO para baterías muy descuidadas que se retiran de un vehículo - la tensión de salida aumenta a un máximo de 22 V, con la corriente limitada a 0,2 A.
3.3. Recuperación POR IMPULSOS (últimos 15 minutos, LED #3 fijo): se suministra hasta 0,8 A de corriente por impulsos para preparar a la batería a que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

1. LED #4 Carga y verificación de carga

4.1. Carga: Etapa de CARGA principal : una corriente constante de máximo 0,8A se suministra, hasta una tensión de 14,2-14,5 V.
4.2. Verificación: Mientras el circuito verifica el nivel de carga de la batería.

Si la batería necesita más carga, el programa vuelve en modo de CARGA PRINCIPAL durante períodos cortos, suministrando así

un impulso de corriente variable a la batería. Estas reversiones ocurrirán tantas veces que se necesita, a fin de reducir la "petición" de corriente emanando de la batería, hacia un nivel inferior a 200mA a 13,6V (valores típicos para una batería que aceptó una carga tal que su condición de base lo permitió). (Consulte el apartado Tiempo de carga estimado más abajo.)

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 48 horas.

5. PRUEBA DE RETENCIÓN DE TENSIÓN: LED #5 parpadea

El suministro de corriente a la batería se interrumpe durante 12 horas* para permitir que el programa determine la capacidad de la batería de retener la carga. Para las baterías en buen estado, el LED #5 (verde) debería seguir parpadeando durante el período completo de 12 horas*. Lea el apartado OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo probar una batería que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de nuevo operativa.

* Si el suministro de carga era inferior a 12 horas, la prueba se extiende a hasta que hayan pasado 24 horas.

6. CARGA DE MANTENIMIENTO: LED #5, 6 fijos

Durante 30 minutos, el circuito suministra corriente a la batería dentro de un límite de tensión seguro de 13,6 V, mientras se muestra el resultado de la prueba de retención de tensión.

Si el LED n.º 6 (rojo) se enciende, se repetirá la PRUEBA DE RETENCIÓN DE TENSIÓN. El LED n.º 5 (verde) fijo indica los periodos de mantenimiento de carga flotante de 30 minutos, que siguen y se alternan con los periodos de 30 minutos de DESCANSO (sin carga)hasta que se desconecte la batería.

Mantenimiento de la batería en períodos prolongados de tiempo: El OptiMate mantendrá una batería cuyo estado es bueno, en total seguridad durante varios meses. Al menos una vez cada dos semanas, compruebe que las conexiones entre el cargador y la batería está correctas, y en el caso de baterías con un tapón en cada celda, desconecte la batería del cargador, compruebe el nivel de electrolito y si es necesario, rellene las celdas (con agua destilada, NO ácido), y vuelva a conectarla. Al manipular baterías o junto a las mismas, tenga en cuenta las ADVERTENCIAS DE SEGURIDAD mencionadas anteriormente.

Tiempo de carga: El tiempo necesario para recargar una batería totalmente descargada pero en buen estado al medio del OptiMate™ 3 es más o menos igual a la capacidad de la batería en Ah. Entonces se necesita cerca de 10 horas para que una batería de 10Ah alcance la etapa 4. Las baterías en estado de descarga profunda pueden necesitar mucho más tiempo.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Si el LED rojo n.º 6 se enciende, existe un problema importante. El LED rojo implica que, tras haber realizado la carga, la tensión de la batería no se mantiene por encima de 12,4 V (aproximadamente equivale al 50 % de la carga de una batería AGM sellada) o que, a pesar de las tentativas de recuperación, la batería no se puede recuperar. Esto puede deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería baja de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia más rápidamente de lo normal). Desconecte la batería de OptiMate. Pasadas 12 horas, como mínimo, vuelva a conectar y compruebe si el LED n.º 3 de RECUPERACIÓN se enciende, indica que no se pudo mantener la carga. Si se enciende el LED n.º 4 de CARGA, la batería mantuvo como mínimo 12,4 V.

GARANTÍA LIMITADA

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. EL FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

NOTA: Véase www.tecmate.com/warranty ó contacte [e-mail]

OptiMate 3 y los nombres de los otros aparatos mencionados en este texto como BatteryMate, TestMate y TestMate mini, son marcas registradas de TecMate International SA.

Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.

CARREGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERIAS DE CHUMBO-ÁCIDO DE 12V A PARTIR DE 2,5AH - 50AH, COMO SE PODE ENCONTRAR EM:

NÃO UTILIZAR PARA BATERIAS NiCd, NiMH, Li-Ion OU BATERIAS NÃO RECARREGÁVEIS.

3.1 Recuperación ESTÁNDAR para baterías inutilizadas (LED #3 fijo): se aplican hasta 16 V, limitándose la corriente a 0,2 A. Si la batería no puede aceptar una carga, la recuperación TURBO se activará tras 5 segundos. Las baterías que pueden aceptar 0,2 A de corriente de carga pasarán a la recuperación POR IMPULSOS.
3.2 Recuperação TURBO para baterias muito negligenciadas retiradas do veículo – la tensión de salida aumenta a un máximo de 22 V, con la corriente limitada a 0,2 A.
3.3 Recuperación POR IMPULSOS (últimos 15 minutos, LED #3 fijo): se suministra hasta 0,8 A de corriente por impulsos para preparar a la batería a que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 48 horas.

5. PRUEBA DE RETENCIÓN DE TENSIÓN: LED #5 parpadea

El suministro de corriente a la batería se interrumpe durante 12 horas* para permitir que el programa determine la capacidad de la batería de retener la carga. Para las baterías en buen estado, el LED #5 (verde) debería seguir parpadeando durante el período completo de 12 horas*. Lea el apartado OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo probar una batería que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de nuevo operativa.

6. CARGA DE MANTENIMIENTO: LED #5, 6 fijos

Durante 30 minutos, el circuito suministra corriente a la batería dentro de un límite de tensión seguro de 13,6 V, mientras se muestra el resultado de la prueba de retención de tensión. Se o LED #6 (vermelho) se iluminar, o TESTE DE RETENÇÃO DE TENSÃO será repetido. O LED #5 (verde) aceso em contínuo indica períodos de 30 minutos de carregamento flutuante de manutenção seguidos e alternados com um período de 30 minutos de REPOUSO (sem carregamento) até que a bateria seja desligada.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Se o LED #6 (vermelho) se iluminar, tal significa que existe um problema. O LED vermelho significa que, depois de carregada, a tensão da bateria não está a ser mantida acima dos 12,4V (aproximadamente igual a 50% da carga numa bateria AGM selada), ou que, apesar das tentativas de recuperação, a bateria não pode ser recuperada. Esto puede deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería baja de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia más rápidamente de lo normal). Desconecte la batería de OptiMate. Depois de passadas pelo menos 12 horas, volte a ligar e observe se o LED #3 RECUPERAR se ilumina, o que indica que a batería não foi capaz de manter a carga. Se o LED #4 CARREGAMENTO se iluminar, a batería conseguiu reter pelo menos 12,4V.

GARANTIA LIMITADA

Descubra nuestra gama completa de accesorios en optimize1.com
