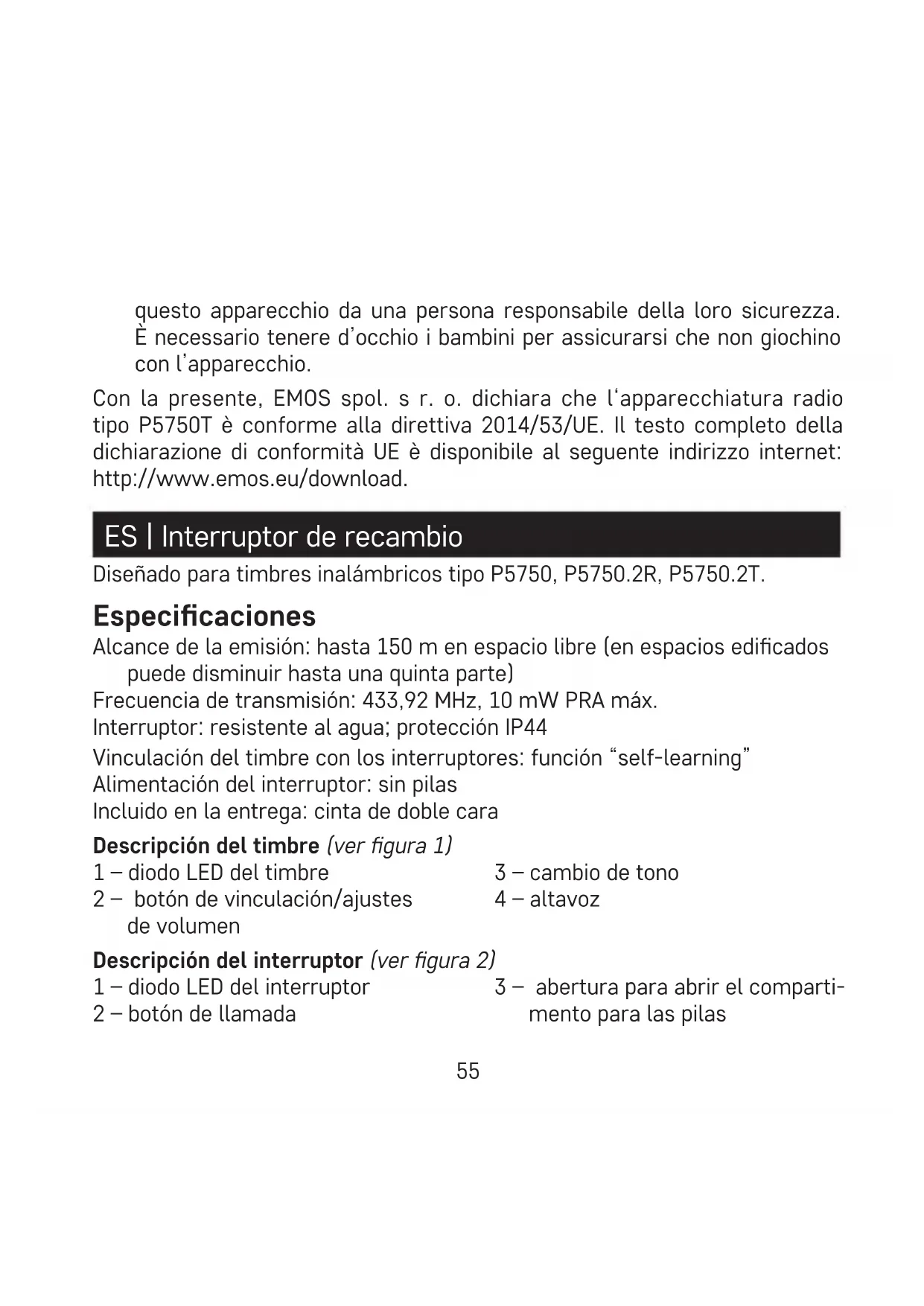

MANUAL DE USUARIO P5750T Emos

Diseñado para timbres inalámbricos tipo P5750, P5750.2R, P5750.2T.

Especificaciones

Alcance de la emisión: hasta 150 m en espacio libre (en espacios edificados puede disminuir hasta una quinta parte)

Frecuencia de transmisión: 433,92 MHz, 10 mW PRA máx.

Interruptor: resistente al agua; protección IP44

Vinculación del timbre con los interruptores: función “self-learning”

Alimentación del interruptor: sin pilas

Incluido en la entrega: cinta de doble cara

Descripción del timbre (ver figura 1)

1 - diodo LED del timbre
3 - cambio de tono
2 - botón de vinculación/ajustes de volumen
4 - altavoz

Descripción del interruptor (ver figura 2)

1 - diodo LED del interruptor

3 – abertura para abrir el compartimento para las pilas

2 - botón de llamada

4 – agujeros para fijar en la pared

Vinculación del interruptor con el timbre

1. Enchufe el timbre en la toma de corriente.
2. Después pulse de manera prolongada el botón de vinculación en el timbre, durante unos 5 segundos.
3. Se enciende el LED del timbre, suelte el botón El timbre pasará al modo de vinculación “self-learning” que dura 25 segundos. Durante este tiempo pulse el botón de llamada, el timbre sonará, el interruptor está vinculado con el timbre. Así automáticamente finalizará el modo “self-learning” (el LED del timbre se apagará).
4. Para vincular varios interruptores repita para cada interruptor los pasos desde el punto 1.

Nota: En caso de corte de la corriente eléctrica el timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados. Así, después de un corte de electricidad no hace falta volver a repetir la vinculación.

Borrar la memoria de los interruptores vinculados

Pulse y mantenga pulsado el botón de vinculación del timbre. Enchufe el timbre en la toma de corriente. Tras unos 5 segundos se enciende el LED del timbre, suelte el botón el LED se apagará. La memoria de todos los interruptores vinculados se borrará.

Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.
2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.

3. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.

4. Fije la tapa trasera en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos. Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por ejemplo en un porche o bajo cubierta.

5. Vuelva a montar el interruptor.
6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor par-padeará el indicador LED que indica que el interruptor haya emitido una señal de radio. En el timbre sonará el tono seleccionado y parpadeará el indicador LED.

Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre superficies de madera o paredes de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que incluyen un marco metálico. Es posible que el emisor no funcione correctamente.

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre (receptor) está diseñado solo para el uso interior en espacios secos.
• El timbre debe estar colocado en un lugar con buen acceso para poder manipular y desconectarlo fácilmente.
• De vez en cuando verifique el correcto funcionamiento del interruptor del timbre.
• No exponga ni el interruptor ni el timbre a vibraciones e impactos.

• No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.

• Cuando limpie el timbre, el timbre tiene que estar desenchufado de la toma de corriente.

• Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.
• Este producto no está diseñado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean suficientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato. Es necesario vigilar que los niños no jueguen con el aparato.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5750T cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
