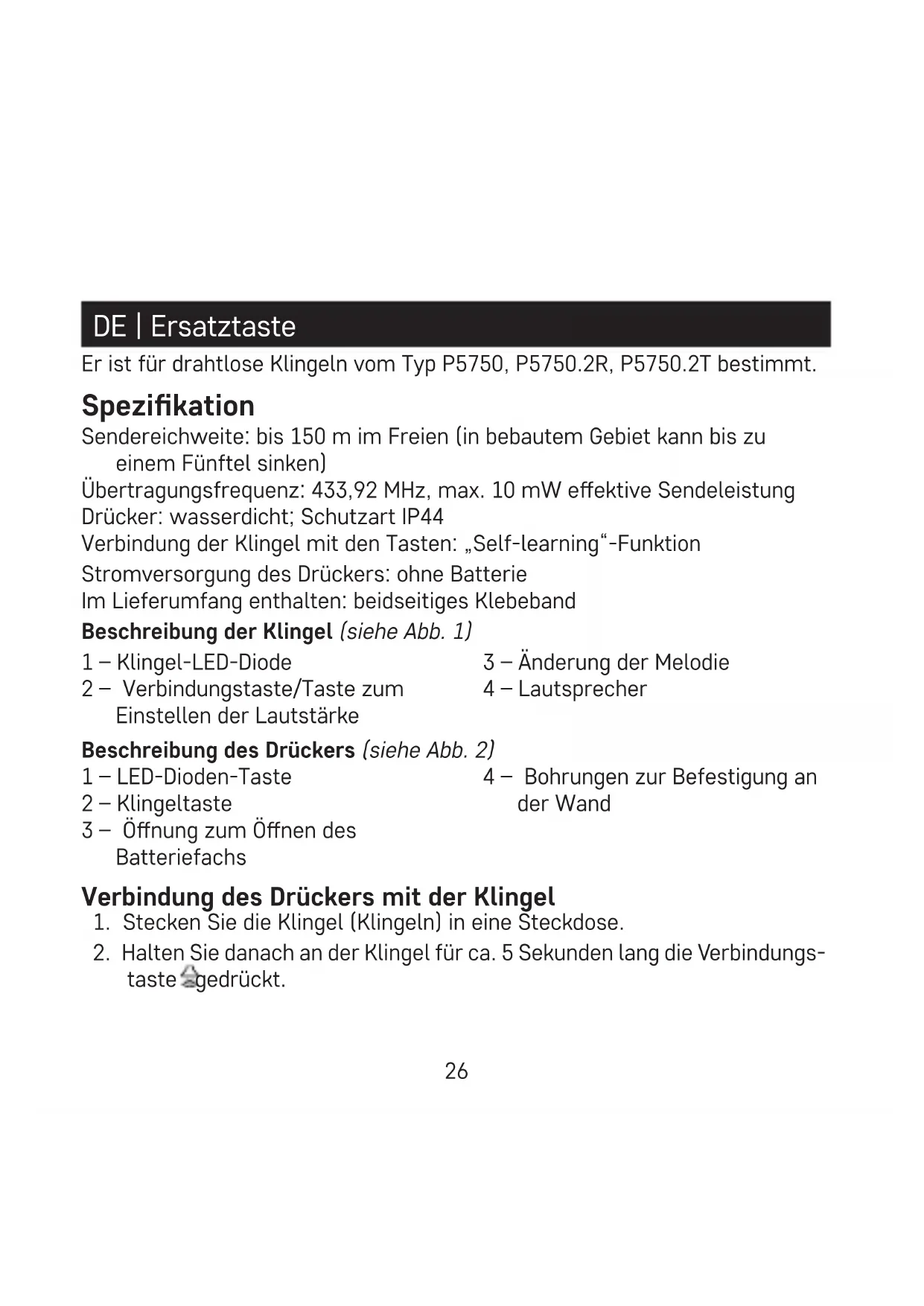

BEDIENUNGSANLEITUNG P5750T Emos
Er ist für drahtlose Klingeln vom Typ P5750, P5750.2R, P5750.2T bestimmt.
Spezifikation
Sendereichweite: bis 150 m im Freien (in bebautem Gebiet kann bis zu einem Fünftel sinken)
Übertragungsfrequenz: 433,92 MHz, max. 10 mW effektive Sendeleistung
Drücker: wasserdicht; Schutzart IP44
Verbindung der Klingel mit den Tasten: „Self-learning“-Funktion
Stromversorgung des Drückers: ohne Batterie
Im Lieferumfang enthalten: beidseitiges Klebeband
Beschreibung der Klingel (siehe Abb. 1)
1 - Klingel-LED-Diode
3 – Änderung der Melodie
2 – Verbindungstaste/Taste zum Einstellen der Lautstärke
4 – Lautsprecher
Beschreibung des Drückers (siehe Abb. 2)
1 - LED-Dioden-Taste
4 – Bohrungen zur Befestigung an der Wand
2 - Klingeltaste
3 – Öffnung zum Öffnen des Batteriefachs
Verbindung des Drückers mit der Klingel
-
Stecken Sie die Klingel (Klingeln) in eine Steckdose.
-
Halten Sie danach an der Klingel für ca. 5 Sekunden lang die Verbindungs-taste gedrückt.
-
Wenn die LED der Klingel aufleuchtet, lassen Sie die Taste ^△ los. Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 25 Sekunden andauert. Halten Sie während dieser Zeit den Klingelknopf gedrückt, die Klingel klingelt, der Drücker ist mit der Klingel verbunden. Damit wird der „Self-learning“-Modus automatisch beendet (die Klingel-LED erlischt).
-
Um mehrere Drücker zu verbinden, wiederholen Sie für jeden Drücker die Vorgehensweise ab Punkt 1.
Anmerkung: Bei Stromausfall verfügt die Klingel über einen internen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert werden. Nach einem Stromausfall muss somit keine neue Verbindung erfolgen.
Löschen des Speichers der verbundenen Drücker
Betätigen Sie auf der Klingel die Verbindungstaste ⚙und halten Sie diese gedrückt. Stecken Sie die Klingel in die Steckdose. Wenn nach ca. 5 Sekunden die LED der Klingel aufleuchtet, lassen Sie die Taste ⚙los, die LED erlischt. Der Speicher aller verbundenen Drücker wird gelöscht.
Installation des Klingeldrückers (des Senders)
- Verbinden Sie zuerst den Drücker mit der Klingel.
- Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausgewählten Ort zuverlässig funktioniert.
- Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Öffnung mit einem Schraubendreher ab.
-
Befestigen Sie die Rückseite der Abdeckung mit einem beidseitigen Klebeband (im Lieferumfang enthalten) oder mit zwei Schrauben an der Mauer. Obwohl der Drücker witterungsbeständig ist, platzieren Sie diesen so, dass er geschützt ist, z. B. in einer Nische oder unter einer Überdachung.
-
Setzen Sie den Drücker wieder zusammen.
- Durch Betätigen des Drückers klingelt die Klingel. Dabei blinkt die Signal-LED auf und signalisiert, dass der Drücker das Funksignal gesendet hat. Die Klingel spielt die gewählte Melodie und die Signal-LED blinkt.
Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoffen, z. B. an Fenster- und Türkonstruktionen aus Kunststoff, die einen Metallrahmen enthalten, anbringen. Der Sender könnte nicht richtig funktionieren.
Pflege und Instandhaltung
Die drahtlose digitale Türklingel ist ein empfindliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:
- Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.
- Die Klingel muss an einem gut zugänglichen Ort zur einfachen Handhabung und Abschaltung angebracht werden.
- Ab und zu die Funktion des Klingeldrückers überprüfen.
- Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.
- Drücker und Klingel nicht übermäßiger Temperatur und direkter Sonneinstrahlung oder Feuchtigkeit aussetzen.
- Während der Reinigung muss die Türklingel durch Ausziehen aus der Steckdose vom Stromnetz abgeschaltet werden.
- Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
- Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.
Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5750T der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
