BP 5.000 Garden Set Plus - Bomba Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de jardín
Marca	Kärcher
Modelo	BP 5.000 Garden Set Plus
Uso	Privado, riego del jardín
Potencia nominal	650 W
Tensión de red	230-240 V ~ 50 Hz
Caudal máximo	5000 l/h
Presión máxima	0,40 MPa (4,0 bar)
Altura de aspiración máx.	8 m
Altura de impulsión máx.	40 m
Temperatura máx. del fluido	35 °C
Tipo de bomba	Bomba de chorro
Peso (sin accesorios)	7,0 kg
Nivel de presión acústica LpA	58 dB(A)
Nivel de potencia acústica LWA garantizado	73 dB(A)
Fluidos autorizados	Agua industrial, agua de pozo, agua de manantial, agua de lluvia, agua de piscina con aditivos
Conexión de aspiración	G 1 (33,3 mm) con adaptador
Conexión de impulsión	G 1 (33,3 mm)
Contenido del set	Bomba, manguera de aspiración con válvula antirretorno, manguera de jardín 20 m, pulverizador, conexiones
Mantenimiento	Enjuagar con agua limpia después de usar aditivos
Garantía	Según condiciones del país, defectos de material o fabricación

Preguntas frecuentes - BP 5.000 Garden Set Plus Kärcher

¿Qué fluidos puedo usar con la bomba Kärcher BP 5.000 Garden Set Plus?

Los fluidos autorizados son agua industrial, agua de pozo, agua de manantial, agua de lluvia y agua de piscina con aditivos dosificados. La temperatura no debe superar los 35 °C. No usar para agua potable.

¿Cómo instalar la bomba por primera vez?

Retire el tapón de cierre, atornille el adaptador de conexión en la conexión de aspiración (entrada) y apriete a mano. Conecte una manguera de aspiración resistente al vacío con válvula antirretorno. Atornille el adaptador en la conexión de presión (salida). Llene la bomba con agua por el tubo de llenado hasta que rebose, luego ciérrelo.

¿Cómo cebar la bomba?

Después de llenar la bomba con agua, enchufe el cable de alimentación y ponga el interruptor en ENCENDIDO. Para reducir el tiempo de aspiración, eleve la manguera de impulsión aproximadamente 1 metro. Espere a que la bomba aspire y descargue regularmente.

¿Qué hacer si la bomba no transporta agua?

Primero verifique que la bomba esté correctamente cebada (sin aire). Limpie la zona de aspiración si hay partículas que la bloquean. Asegúrese de que las conexiones estén bien apretadas con las juntas en su lugar. Si hay un prefiltro instalado, límpielo.

¿Cómo mantener la bomba?

El aparato no requiere mantenimiento especial. Después de bombear agua que contenga aditivos (ej. piscina), enjuague la bomba con agua limpia. Antes de cualquier intervención, desconecte el cable de alimentación.

¿Puedo dejar la bomba funcionando sin supervisión?

No, no se recomienda dejar la bomba funcionando sin supervisión debido al riesgo de funcionamiento en seco, que la dañaría. No dejar la bomba funcionar en seco.

¿Cómo almacenar la bomba en invierno?

Vacíe las mangueras y la bomba a través de la válvula de purga de agua. Guarde el aparato en un lugar protegido de las heladas. Abra un grifo en el lado de impulsión para despresurizar la bomba antes de vaciarla.

¿Qué superficie puedo regar con esta bomba?

Con la BP 5.000 Garden, puede regar hasta 550 m² si usa aspersores rotativos. El caudal máximo es de 5000 l/h y la presión de 4 bares.

¿Dónde puedo encontrar piezas de repuesto y accesorios?

Use exclusivamente accesorios y piezas de repuesto originales Kärcher. Puede encontrarlos en el sitio web www.kaercher.com o con su distribuidor.

La bomba hace ruido, ¿es normal?

El nivel de presión acústica (LpA) de este modelo es de 58 dB(A), lo cual es normal para una bomba de jardín. Asegúrese de que la bomba esté colocada sobre una superficie estable y no resonante.

MANUAL DE USUARIO BP 5.000 Garden Set Plus Kärcher

Índice de contenidos

Avisos generales.... 25

Uso previsto 26

Niveles de peligro.... 26

Protección del medioambiente.... 26

Accesorios y recambios 26

Volumen de suministro.... 26

Garantía 26

Descripción del equipo.... 26

Puesta en funcionamiento.... 27

Funcionamiento.... 27

Conservación y mantenimiento.... 27

Transporte....27

Almacenamiento 27

Accesorios especiales.... 27

Ayuda en caso de avería 27

Datos técnicos.... 28

Curvas características.... 29

Declaración de conformidad UE 29

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y las instrucciones de seguridad adjuntas. Actúe conforme a estos documentos.

Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

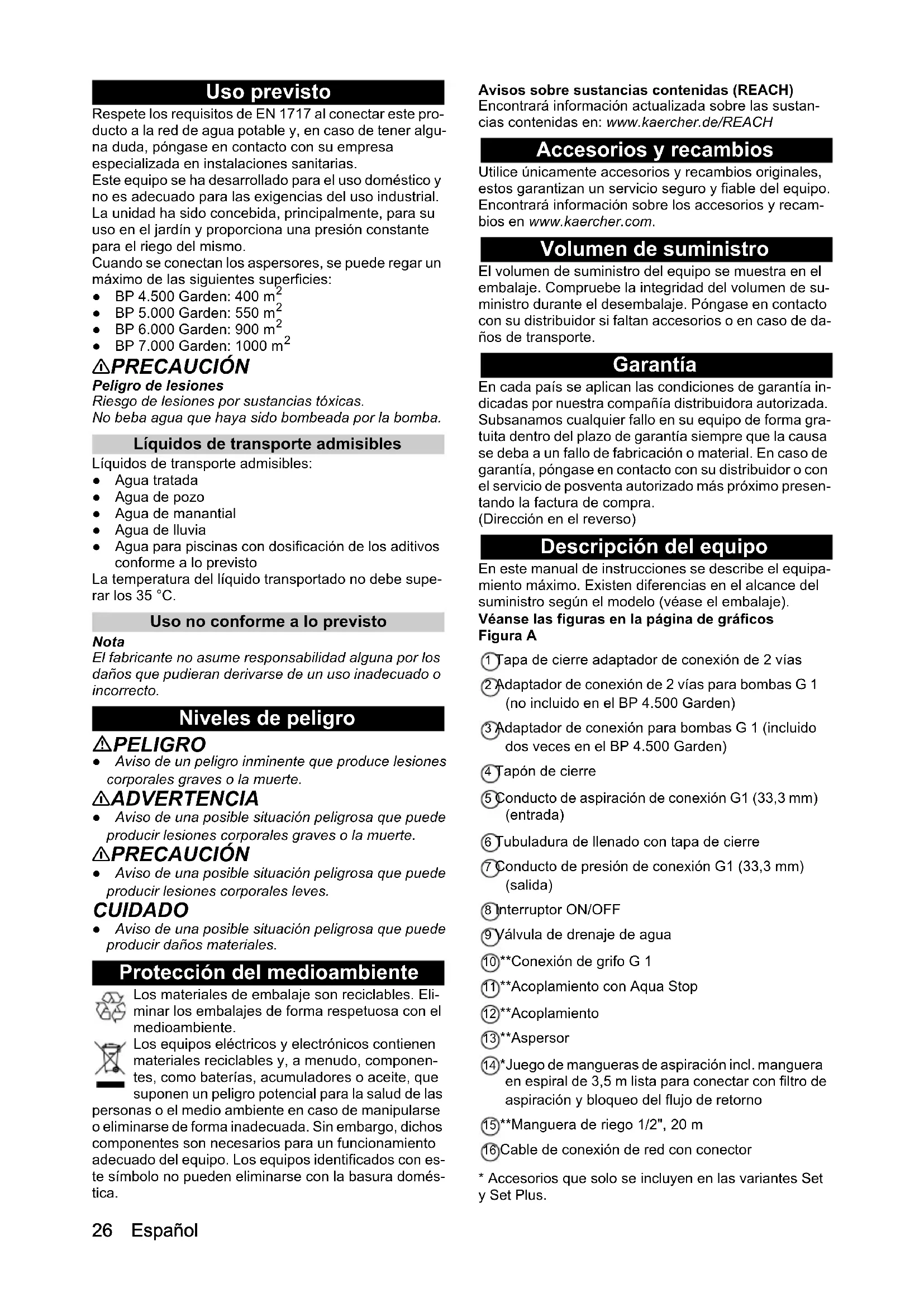

Uso previsto

Respete los requisitos de EN 1717 al conectar este producto a la red de agua potable y, en caso de tener alguna duda, póngase en contacto con su empresa especializada en instalaciones sanitarias.

Este equipo se ha desarrollado para el uso doméstico y no es adecuado para las exigencias del uso industrial. La unidad ha sido concebida, principalmente, para su uso en el jardín y proporciona una presión constante para el riego del mismo.

Cuando se conectan los aspersores, se puede regar un máximo de las siguientes superficies:

• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m ^4
• BP 6.000 Garden: 900 m ^4
• BP 7.000 Garden: 1000 m²

⚠PRECAUCIÓN

Peligro de lesiones

Riesgo de lesiones por sustancias tóxicas.

No beba agua que haya sido bombeada por la bomba.

Líquidos de transporte admisibles

Líquidos de transporte admisibles:

• Agua tratada
• Agua de pozo
• Agua de manantial
• Agua de lluvia
• Agua para piscinas con dosificación de los aditivos conforme a lo previsto

La temperatura del líquido transportado no debe superar los 35 °C.

Uso no conforme a lo previsto

Nota

El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.

Niveles de peligro

⚠️ PELIGRO

- Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.

⚠ADVERTENCIA

- Aviso de una posible situación peligrosa que puede producir lesiones corporales graves o la muerte.

⚠PRECAUCIÓN

- Aviso de una posible situación peligrosa que puede producir lesiones corporales leves.

CUIDADO

- Aviso de una posible situación peligrosa que puede producir daños materiales.

Protección del medioambiente

Los materiales de embalaje son reciclables. Eliminar los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que suponen un peligro potencial para la salud de las

personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra.

(Dirección en el reverso)

Descripción del equipo

En este manual de instrucciones se describe el equipamiento máximo. Existen diferencias en el alcance del suministro según el modelo (véase el embalaje).

Véanse las figuras en la página de gráficos Figura A

① Tapa de cierre adaptador de conexión de 2 vías
② Adaptador de conexión de 2 vías para bombas G 1 (no incluido en el BP 4.500 Garden)
③ Adaptador de conexión para bombas G 1 (incluido dos veces en el BP 4.500 Garden)
④ Tapón de cierre
⑤ Conducto de aspiración de conexión G1 (33,3 mm) (entrada)
⑥ Tubuladura de llenado con tapa de cierre

⑦ Conducto de presión de conexión G1 (33,3 mm) (salida)

⑨ Válvula de drenaje de agua

10**Conexión de grifo G 1

11**Acoplamiento con Aqua Stop

12**Acoplamiento

⑬**Aspersor

14* Juego de mangueras de aspiración incl. manguera en espiral de 3,5 m lista para conectar con filtro de aspiración y bloqueo del flujo de retorno

15**Manguera de riego 1/2", 20 m

16 Cable de conexión de red con conector

* Accesorios que solo se incluyen en las variantes Set y Set Plus.

** Accesorios que solo se incluyen en la variante Set Plus.

Puesta en funcionamiento

Recomendamos utilizar exclusivamente mangueras de aspiración, componentes de filtrado y conexiones de mangueras originales de Kärcher. El uso de componentes de construcción de otros fabricantes pueden derivar en funcionamientos incorrectos durante la aspiración del líquido de transporte, especialmente si se usan sistemas de conexión de bayoneta.

Antes de la puesta en funcionamiento

Preparación

• Retirar los tapones de cierre.
- Enrosque el adaptador de conexión en la conexión de aspiración de la bomba (entrada). Apriete a mano.
- Conecte la manguera de aspiración resistente al vacío.

Figura B

Nota

Si el agua está sucia, recomendamos instalar un filtro previo (véase Accesorios especiales) entre la válvula de retención y la manguera de aspiración.

Figura C

Nota

Para acortar el tiempo de reaspiración, utilice una manguera de aspiración con bloqueo del flujo de retorno.

Este evita que la manguera de aspiración se vacíe después de su uso (véase Accesorios especiales).

- Enrosque el adaptador de conexión en la conexión de presión de la bomba (salida). Apriete a mano. Figura D

- Desenrosque la tapa de la tubuladura de llenado. Figura E

- Llene la bomba con agua hasta que rebose.

Figura F

Funcionamiento

1. Enchufe el conector de red a un enchufe.
2. Conecte el equipo en el interruptor ON/OFF.
3. Para acortar el tiempo de aspiración, eleve la man-guera de presión aproximadamente 1 m. Figura I
4. Espere a que la bomba empiece a aspirar y a transportar de manera uniforme.

⚠PRECAUCIÓN

Peligro debido a la marcha en vacío

La marcha en vacío daña la bomba.

No deje que la bomba marche en vacío.

1. No deje de supervisar la bomba durante su funcionamiento.

CUIDADO

Peligro de lesiones. El sistema se encuentra bajo presión.

Peligro de lesiones.

(para la presión, véase el capítulo «Datos técnicos»)

Finalización del servicio

1. Desconecte el equipo con el interruptor ON/OFF.
2. Retirar el conector de red del enchufe.

Conservación y mantenimiento

⚠️ PELIGRO

Peligro de choques eléctricos.

Antes de realizar cualquier trabajo en el equipo, desconecte el equipo y desenchufe el conector de red.

El equipo no requiere mantenimiento.

Aclarado

Nota

Cuando bombee agua con aditivos, aclare la bomba con agua limpia después de cada uso.

Transporte

△PRECAUCIÓN

Peligro de lesiones

Riesgo de lesiones por vuelco del equipo Al transportar el equipo, tenga en cuenta el peso del mismo (véase el capítulo Datos técnicos) y asegúrelo debidamente cuando lo transporte en vehículos.

Transporte a mano

1 Enrolle el cable.
2 Levante y transporte el equipo agarrándolo por el asa de transporte.

Transporte en vehículos

1 Asegure el equipo para evitar que se desplace o vuelque.

△PRECAUCIÓN

Peligro de lesiones

Riesgo de lesiones por vuelco del equipo Al transportar el equipo, tenga en cuenta el peso del mismo (véase el capítulo Datos técnicos) y asegúrelo debidamente cuando lo transporte en vehículos.

Almacenamiento

⚠PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo para sualmacena- miento.

1. Almacene el equipo en un lugar libre de heladas.

Almacenaje del equipo

1. Despresurice el equipo abriendo la toma de agua conectada al lado de presión (por ejemplo, abriendo el aspersor para jardín).
2. Vacíe las mangueras.
3. Retire la tubería de aspiración y la tubería de presión.
4. Vacíe la bomba a través de la válvula de drenaje de agua.

Figura H

1. Almacene el equipo en un lugar libre de heladas.

Accesorios especiales

Encontrará los posibles accesorios especiales en la última página de este manual de instrucciones.

Ayuda en caso de avería

Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.

Fallo Causa Solución
La bomba está en marcha pero no transporta nada	Hay aire en la bomba. 1. Compruebe que	la puesta en funcionamiento haya sido correcta (véase el capítulo Preparación y Funcionamiento).
	Partículas de suciedad bloquean la zona de aspiración.	1. Desenchufe el conector de red.2. Limpie la zona de aspiración.
	La manguera de aspiración o el adaptador de conexión no están correctamente enroscados.	1. Compruebe si las juntas están correctamente montadas.2. Apriete la manguera de aspiración y el adaptador de conexión a mano.
	El filtro previo está obstruido. 1. Limpie el	filtro previo.
La bomba no arranca o se detiene de forma repentina durante el funcionamiento	La alimentación de corriente se ha interrumpido.	1. Compruebe los fusibles y las conexiones eléctricas.
La capacidad de transporte se reduce o es insuficiente.	La zona de aspiración está obstruida. 1.	Desenchufe el conector de red.2. Limpie la zona de aspiración.
	La capacidad de transporte de la bomba depende de la altura de transporte y de los periféricos conectados.	1. Tenga en cuenta la altura de transporte máxima (véase el capítulo Datos técnicos) y elija otro diámetro de manguera o longitud de manguera si es necesario.
	La sección transversal en el lado de la presión se ha restringido, por ejemplo, debido a que la válvula/válvula de bola no está completamente abierta.	1. Abra completamente la válvula/válvula de bola.
	La manguera está doblada en el lado de la presión.	1. Elimine los puntos de flexión en la manguera.
	El filtro previo está obstruido. 1. Limpie el	filtro previo.

Datos técnicos

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Tensión de red V 230-240 230-240 230-240 230-240
Frecuencia de red Hz 50 50 50 50
Potencia nominal	W	550	650	1000	1100
Volumen transportado máximo	l/h	4500	5000	6000	7000
Altura de aspiración (máx.)	m	8	8	8	8
Contenido de sólidos en el agua	kg/m ^3	>2,5	>2,5	>2,5	>2,5
Presión (máx.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Altura de transporte (máx.)	m	35 40 45 50
Temperatura de transporte (máx.)	°C	35,0	35,0	35,0	35,0
Tamaño de partículas (máx.) de los líquidos de transporte permitidos	mm	1	1	1	1
Tipo de bomba		Jet	Jet	Jet	Jet
Nivel de presión acústica L _pA	dB(A)	56	58	69	68
Intensidad acústica L _WA garantizada	dB(A)	71 73 84 83
Peso y dimensiones
Peso (sin accesorios)	kg	6,4	7,0	9,7	10,0

Nota
Motivo de la excepción según el Reglamento (UE)
2019/1781, anexo I, sección 2 (12): j)

Reservado el derecho a realizar modificaciones técnicas.

Curvas características

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Bomba

Tipo: 1.645-xxx

Directivas UE aplicables

Reglamento(s) aplicado(s)

(UE) 2019/1781

Normas armonizadas aplicadas

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Intensidad acústica dB(A)

BP 4.500 Garden

Medida: 68

Garantizada: 71

BP 5.000 Garden

Medida: 70

Garantizada: 73

BP 6.000 Garden

Medida: 81

Garantizada: 84

BP 7.000 Garden

Medida: 81

Garantizada: 83

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Curvas características.... 33

Caudais dos líquidos permitidos

Caudais dos líquidos permitidos:

Figuras, ver página de gráficos

Figura A

Perigo de choque eléctrico.

(UE) 2019/1781 Anexo I, Parte 2, n.° 12: j)

Curvas características

Normas harmonizadas aplicadas

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Accesoriu special 80

Registre su producto y aproveche de muchas ventajas.

Reseñe su producto y díganos su opinión.
