Tipo de producto	Cámara de caza (observación de animales)
Marca	Perel
Modelo	WLC002
Dimensiones	104 x 74,6 x 43 mm
Peso	125 g
Alimentación	4 pilas AA/LR6 1,5 V (no incluidas) o adaptador de corriente 6 V/1,5 A (no incluido)
Tipo de sensor	Sensor de imagen 1 MP
Resolución de foto	Hasta 12 MP (interpolación: 4608 x 2592)
Resolución de video	Hasta 1920 x 1080 a 25 fps (interpolación)
Pantalla LCD	1,9" TFT
Memoria externa	Tarjeta TF (microSD) clase 6 o superior, máx. 32 GB
Detector de movimiento	Alcance PIR: 20 m, ángulo de detección: 40°
Flash IR	2 LED IR 850 nm, alcance 20 m
Tiempo de activación	0,4 a 0,5 s
Índice de protección	IP66 (estanco)
Temperatura de funcionamiento	-20 °C a +60 °C
Funciones principales	Foto, video, foto+video, intervalos (timelapse), modo nocturno
Mantenimiento y limpieza	Limpiar las lentes con un paño suave y seco. Usar un insecticida inodoro antes de la instalación exterior.
Seguridad	No perforar las pilas, no tirar al fuego. Mantener fuera del alcance de los niños. Protección por contraseña.
Piezas de repuesto y reparabilidad	No se especifican piezas de repuesto. Contactar al vendedor o Velleman para servicio.
Información general	Garantía según condiciones de Velleman. No desechar con residuos domésticos. Respetar la normativa local.

Preguntas frecuentes - WLC002 Perel

¿Cómo instalar las pilas y la tarjeta de memoria?

Abra el compartimento de pilas en la parte trasera de la cámara. Inserte 4 pilas AA/LR6 respetando la polaridad. Luego, inserte una tarjeta de memoria TF (microSD) formateada, clase 6 o superior, hasta 32 GB, en la ranura prevista. Asegúrese de que la protección contra escritura esté desbloqueada. Nunca retire la tarjeta mientras la cámara esté encendida.

¿Qué hacer si la cámara no se enciende?

Verifique que las pilas estén correctamente instaladas con la polaridad correcta y que no estén descargadas. Si el nivel de pilas es bajo, conecte un adaptador de corriente 6 V/1,5 A (no incluido). Asegúrese también de que haya una tarjeta de memoria insertada, ya que la cámara no funciona sin tarjeta.

¿Cómo ajustar la sensibilidad del detector de movimiento?

En el menú de configuración, seleccione 'Sensibilidad de los sensores de movimiento'. Elija entre Baja, Media o Alta. En exteriores con condiciones normales, use 'Media'. En clima frío o condiciones difíciles, ajuste a 'Baja' o 'Alta' según las recomendaciones del manual.

¿Cómo activar el modo nocturno?

El modo nocturno se activa automáticamente cuando la luminosidad es baja. Los LED IR (850 nm) se encienden para iluminar hasta 20 m. Para una mejor calidad, asegúrese de que la cámara esté alimentada con suficiente voltaje (pilas nuevas o adaptador). Atención a objetos reflectantes que pueden sobreexponer la imagen.

¿Cuál es la distancia máxima de detección de movimiento?

El detector PIR tiene un alcance de 20 metros y un ángulo de detección de 40°. La distancia de captura infrarroja se puede ajustar en el menú a Cerca, Media o Lejos.

¿Cómo transferir los archivos a un ordenador?

Dos métodos: retire la tarjeta de memoria e insértela en un lector de tarjetas, o conecte la cámara al ordenador mediante el cable USB. Encienda la cámara, la pantalla muestra 'MISC'. En el ordenador, abra el disco extraíble y copie los archivos de la carpeta DCIM.

¿Qué hacer si la cámara no detecta movimiento?

Verifique que el selector de modo esté en ON y no en TEST. Asegúrese de que la sensibilidad esté ajustada correctamente. Limpie la ventana del detector de movimiento. Evite colocar la cámara detrás de un vidrio. El tiempo de activación es de aproximadamente 0,4 a 0,5 s.

¿Cómo formatear la tarjeta de memoria?

En el menú de configuración, seleccione 'Formatear la tarjeta de memoria'. Confirme con 'Sí'. Esto borra todos los datos. Se recomienda formatear antes del primer uso o si la tarjeta ya ha sido usada en otro dispositivo. Use una tarjeta de clase 6 o superior.

¿Puedo usar la cámara en interiores?

Sí, pero la sensibilidad del detector debe ajustarse a Baja para evitar falsas activaciones. La cámara está diseñada para uso exterior (IP66), pero se puede usar en interiores sin problema. Asegúrese de fijarla firmemente.

¿Cómo restablecer la cámara a los ajustes de fábrica?

En el menú, seleccione 'Configuración de restablecimiento' y confirme con 'On'. Esto borra todos los ajustes, incluyendo la contraseña y el número de serie. Si ha olvidado su contraseña, esta opción es la única forma de restablecerla.

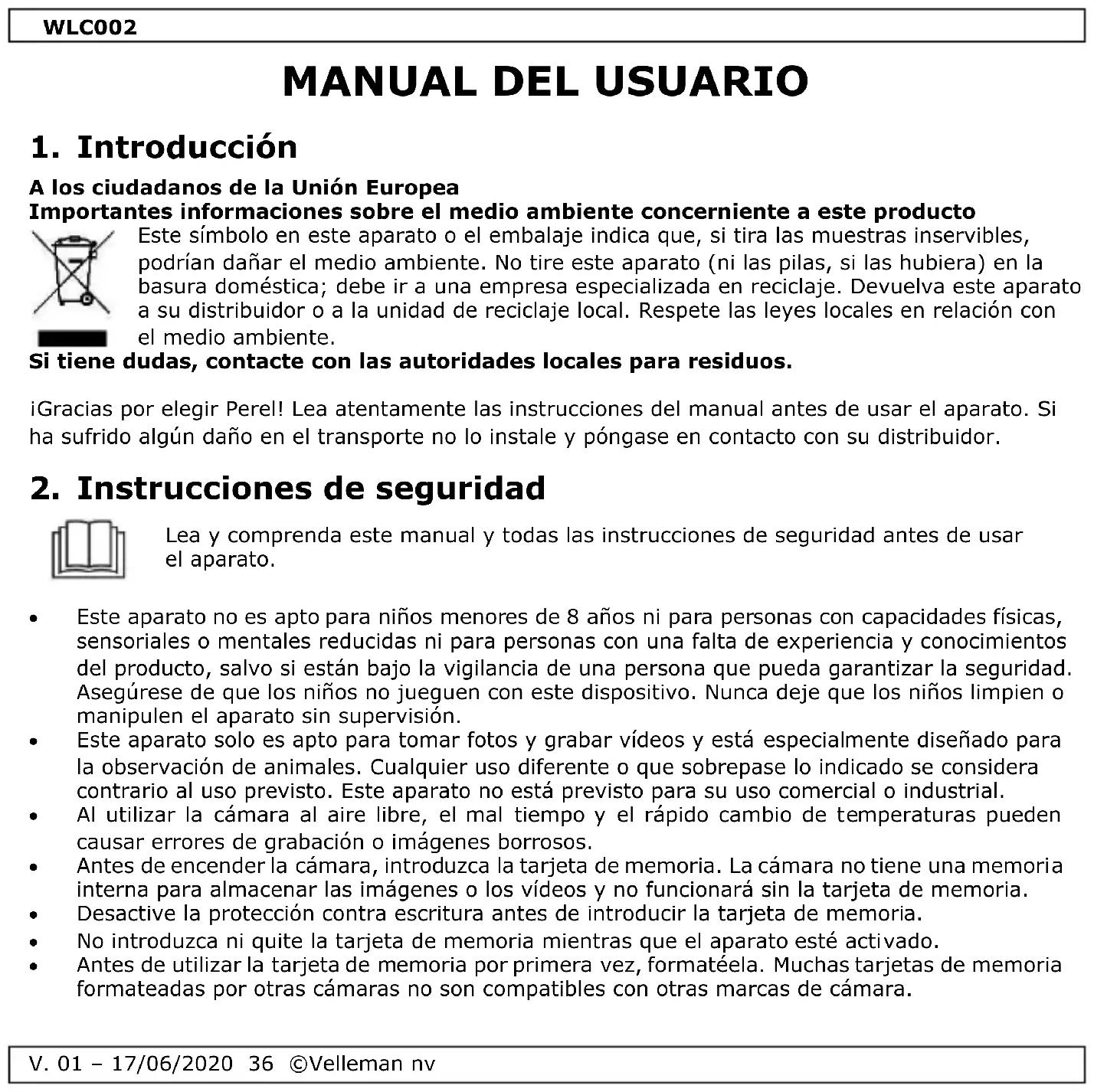

MANUAL DE USUARIO WLC002 Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Este aparato solo es apto para tomar fotos y grabar vídeos y está especialmente diseñado para la observación de animales. Cualquier uso diferente o que sobrepase lo indicado se considera contrario al uso previsto. Este aparato no está previsto para su uso comercial o industrial.
• Al utilizar la cámara al aire libre, el mal tiempo y el rápido cambio de temperaturas pueden causar errores de grabación o imágenes borrosos.
• Antes de encender la cámara, introduzca la tarjeta de memoria. La cámara no tiene una memoria interna para almacenar las imágenes o los vídeos y no funcionará sin la tarjeta de memoria.
  • Desactive la protección contra escritura antes de introducir la tarjeta de memoria.
• No introduzca ni quite la tarjeta de memoria mientras que el aparato esté activado.
• Antes de utilizar la tarjeta de memoria por primera vez, formatéela. Muchas tarjetas de memoria formateadas por otras cámaras no son compatibles con otras marcas de cámara.

WLC002

• Después de su encendido, la cámara tardará unos 10 a 20 segundos en recibir una señal.
• En el modo de configuración, la cámara se apagará automáticamente si no se realiza ninguna operación durante 3 minutos. Vuelva a encender la cámara.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman ® en www.velleman.eu.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

Cámara

1	pantalla
2	LEDs IR
3	óptica
4	arriba/vídeo
5	abajo/foto
6	sensor principal
7	OK/disparo
8	menú
9	derecha

10	reproducción
11	compartimento de pilas
12	altavoz
13	modo
14	conector USB
15	ranura para tarjeta
16	entrada de alimentación
17	rosca de tornillo para el trípode

Trípode

1	tornillo
2	tuerca de bloqueo
3	pernos de pivote
4	orificios de taladro

5	llave Allen
6	tacos
7	tornillos

V. 01 - 17/06/2020 37 ©Velleman nv

WLC002

5. Instalación

5.1 Montaje en una pared de hormigón

1. Seleccione un lugar de montaje adecuado.

o Asegúrese de que no haya cables eléctricos ni tuberías de agua o de calefacción en el lugar en el que quiere realizar las perforaciones.
Los tacos incluidos solo son aptos para su fijación en superficies de hormigón y piedra. Antes de fijar el aparato, compruebe que el lugar de montaje sea adecuado para los tacos.
o La altura de instalación recomendada es de 1 a 2 m.
○ Asegúrese de que el material utilizado sea adecuado para el lugar de instalación. En caso de duda, consulte a un técnico cualificado.

1. Marque los orificios de taladro utilizando el soporte mural.
2. Utilice un taladro con broca de 6 mm para taladrar los orificios. Introduzca los tacos de manera que su extremo quede alineado con la pared.
3. Atornille el soporte mural a la pared con los tornillos suministrados.
4. Coloque la cámara en el tornillo para el trípode. Gire la cámara en la dirección deseada y fíjela con la tuerca de bloqueo.
5. Para colocar la cámara en su posición final, desatornille ligeramente los dos pernos de pivote, alinee la cámara y apriete los dos pernos de pivote para fijar la posición.

5.2 Montaje con correa de fijación

Fije la cámara a un árbol con la correa de fijación incluida.

5.3 Alimentación

ADVERTENCIA – Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

• Abra la cámara y quite la tapa del compartimiento de pilas. Introduzca las pilas correctamente. ¡Compruebe la polaridad!
• La cámara también funciona con un adaptador de red (no incl., véase las especificaciones).

WLC002

5.4 Introducir una tarjeta de memoria

Antes de encender la cámara, introduzca la tarjeta de memoria.

Asegúrese de que no esté activada la protección contra escritura e introduzca una tarjeta formateada en la ranura. Para evitar daños, no introduzca la tarjeta forzándola. Utilice una tarjeta TF, clase 6 o superior, máx. 32 GB.

Antes del primer uso, espere hasta que la tarjeta de memoria alcance la temperatura ambiente. Puede producirse un retardo.

Para evitar daños, proteja la tarjeta de memoria contra la humedad, las fuertes vibraciones, el polvo, las fuentes de calor y la luz directa del sol.

Advertencia: si la tarjeta de memoria está llena, la cámara dejará de grabar automáticamente y los LEDs se apagarán.

6. Funcionamiento

6.1 Configuración del sistema y test

1. Coloque el selector de modo en la posición TEST.
2. Pulse el botón MENU para abrir el menú de configuración.
3. Pulse el botón arriba/abajo para desplazarse por el menú o las opciones y pulse OK para confirmar.
4. Pulse el botón vídeo o el botón foto para conmutar entre los dos modos.
5. Pulse el botón MENU para salir del menú de configuración.

6.2 Funcionamiento básico

Coloque el interruptor en la posición ON. Después de 15 segundos, la cámara entrará en el modo de espera (standby).

En cuanto la cámara detecte un movimiento, tomará automáticamente una foto o grabará un vídeo. Esto depende de los ajustes seleccionados.

WLC002

6.3 Ajustes básicos

Modo

Coloque el selector de modo en la posición ON y seleccione el modo de funcionamiento. En el modo Foto, la cámara solo toma fotos. En el modo Vídeo, la cámara solo graba vídeos. En el modo Foto y Vídeo, la cámara tomará primero una foto y luego grabará un vídeo.

Opciones: Photo → Video → Photo & Video

Resolución de foto

Seleccione la resolución.

Opciones: 12MP → 8MP → 5MP → 3MP → 2MP → 1MP

Serie de fotos

Seleccione el número de fotos sucesivas que deban tomarse en un solo disparo. En el modo de foto, la cámara tomará fotos continuamente.

Seleccione la resolución de vídeo. Cuanto mayor sea la resolución, menor será la cantidad de vídeos grabados.

Opciones: 1920x1080P → 1280x720P → 720x480P → 640x480P → 320x240P

Resolución del vídeo TL

Seleccione la resolución de vídeo del time-lapse (lapso de tiempo).

Opciones: 2592x1944P → 2048x1536P

Duración de vídeo

Seleccione la duración de grabación de un vídeo.

Opciones: de 3 segundos a 10 minutos

Grabación de sonido

Seleccione esta opción para captar el sonido durante la grabación.

Opciones: On → Off

Retardo de disparo

Seleccione el tiempo de retardo de disparo cuando la cámara detecte un movimiento. Durante el tiempo seleccionado, la cámara no tomará fotos ni grabará vídeos.

Opciones: de 5 segundos a 60 minutos

Distancia IR

Seleccione la distancia de la inducción infrarroja.

Opciones: Near → Middle → Far

V. 01 - 17/06/2020 40 ©Velleman nv

WLC002

Sensibilidad del sensor de movimiento principal

Seleccione la sensibilidad de los sensores.

Influencia ambiental	Ajuste recomendado
espacios interiores	baja
en espacios exteriores, condiciones normales	media
en espacios exteriores, condiciones difíciles	alta
en espacios exteriores, temperaturas bajas	baja
en espacios exteriores, temperaturas normales	alta

Opciones: Low → Middle → High

Tiempo de grabación objetivo

La cámara solo grabará durante un período determinado de tiempo.

Opciones: On → Off

Time-lapse (lapso de tiempo)

Normal: La cámara tomará fotos automáticamente en un intervalo de tiempo regulable. Ejemplo: Establece el intervalo de tiempo en 1 hora. La cámara tomará una foto cada hora.

TL Video: Seleccione el intervalo de tiempo: va de 1 segundo a 24 horas. Ejemplo: Coloque el intervalo de tiempo en 1 hora. La cámara tomará una foto cada hora. Estas fotos se convertirán en un vídeo.

WLC002

Off: Cierre la función 'Time Lapse'.

Language (idioma)

Con esta función es posible grabar vídeo en bucle.

Opciones: On → Off

Hora/Fecha

Seleccione la hora (12 h o 24 h) y la fecha (dd/mm/aaaa, aaaa/mm/dd o mm/dd/aaaa).

Opciones: Seleccione Time&Date → Time Format → Date Format

Sello de la foto

Con esta función es posible seleccionar si desea guardar las fotos con o sin la fecha y la hora.

Opciones: Time&Date → Date → Off

Protección con contraseña

Proteja la cámara contra un acceso no autorizado mediante una contraseña de cuatro dígitos de 0 a 9. Si ha olvidado la contraseña, restablezca los ajustes a la configuración de fábrica.

Opciones: On → Off

Señal acústica

Con esta función puede activar o desactivar la señal acústica que se escucha al pulsar los botones.

Opciones: On → Off

Formatear la tarjeta de memoria

Al formatear la tarjeta de memoria se eliminarán todos los datos de forma permanente. Antes de utilizar una tarjeta de memoria nueva o que se haya utilizado en otro aparato, dicha tarjeta debe formatearse.

Opciones: Yes → No

V. 01 - 17/06/2020 42 ©Velleman nv

WLC002

Número de serie

Seleccione el número de serie único de la cámara. Seleccione un número de cuatro dígitos, de 0 a 9 o de A a Z.

Opciones: On → Off

Restaurar los ajustes a los valores originales

Con esta función puede restaurar todos los ajustes a la configuración de fábrica. También se borrarán la contraseña, el número de serie, etc.

Opciones: On → Off

Versión

Aquí puede ver información sobre el firmware de la cámara.

6.4 Funciones adicionales

Tomar fotos, grabar vídeo y reproducir

Coloque el selector de modo en la posición TEST.

Tomar fotos: Pulse el botón Foto para entrar en el modo de foto. Pulse el botón Disparo para tomar sacar una foto.
- Grabar vídeo: Pulse el botón Vídeo para entrar en el modo de vídeo. Pulse el botón Disparo para empezar a grabar un vídeo. Vuelva a pulsar para detener la grabación.
o Reproducir: Pulse el botón de reproducción para entrar en el modo de reproducción. Pulse el botón Arriba o Abajo para seleccionar la foto o el vídeo. Pulse OK para empezar a reproducir un vídeo, vuelva a pulsar para hacer una pausa. Pulse el botón MENU para detener la reproducción. Pulse el botón de reproducción para salir del modo de reproducción

Borrar el (los) fichero(s) actual/todos los ficheros

Opciones: Cancel → Delete

Pase de diapositivas

Es posible activar un pase de diapositivos. Pulse el botón OK para detener el pase de diapositivas.

Protección contra escritura

Con esta función puede proteger una o todas las imágenes contra una eliminación accidental. Opciones: Write-protect Current File → Write-protect All Files → Unlock Current File → Unlock All Files

Modo nocturno

Durante la noche, los LEDs IR se activan automáticamente y proporcionan la luz necesaria. Sin embargo, los objetos reflectantes (p.ej. señales de tráfico) pueden causar sobreexposiciones dentro de este rango de alcance. Por ello, en el modo nocturno, es posible que las fotos estén borrosas.

V. 01 - 17/06/2020 43 ©Velleman nv

WLC002

Asegúrese también de que tenga la alimentación adecuado durante las grabaciones de noche. Una baja capacidad de las pilas puede causar grabaciones inestables.

6.5 Descargar archivos en un ordenador

Tarjeta de memoria

1. Introduzca la tarjeta de memoria en el lector de tarjetas del ordenador.
2. Abra el Explorador de archivos y haga haga doble clic en la tarjeta de memoria extraíble.
3. Copie los archivos de la tarjeta de memoria a su ordenador.

Conectar la cámara al ordenador

1. Conecte la cámara al ordenador con el cable USB incluido. Encienda la cámara y localice el dispositivo como MSDC.
2. Abra el explorador de archivos y haga doble clic en la unidad extraíble. Los ficheros se almacenan en la carpeta DCIM.
3. Copie los archivos de la tarjeta de memoria a su ordenador.

7. Cuidado y mantenimiento

Mantenimiento

• Advertencia: insectos pueden entrar en la cámara. Cuando utilice la cámara al aire libre, es posible que insectos entren en la carcasa. Estos podrían causar daños. Utilice un spray antes de instalar la cámara.
• Asegúrese de que todas las piezas queden secas. La cámara es resistente al agua pero la humedad puede causar daños. Por ello, monte la cámara debajo de un alero.

Limpieza

• Mantenga limpias las ópticas. Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.
• Limpie todas las superficies exteriores de la unidad con un paño suave con agua y jabón. No sumerja ninguna parte de la unidad en agua o cualquier otro líquido. No utilice disolventes o productos de limpieza que contienen petróleo (gas, queroseno, aceite), disolvente de pintura, aguarrás, alcohol o amoníaco.

Almacenamiento

- Almacene el aparato y los accesorios en su embalaje original y en un lugar limpio y seco.

WLC002

8. Especificaciones

alimentación

4 x pila AA/LR6 de 1.5 V (no incl.)

adaptador de red de 6 V, min. 1.5 A

sensor de imágenes ....1 MP

clip de vídeo

1920 x 1080 / 25 fps (interpolación)

1280 x 720 / 30 fps

720 x 480 / 30 fps

640 x 480 / 30 fps

320 x 240 / 30 fps

resolución instantánea

12 MP 4000 x 3000 (interpolación)

8 MP.... 3840 x 2160 (interpolación)

5 MP.... 3072 x 1728 (interpolación)

3 MP.... 2304 x 1296 (interpolación)

2 MP.... 1920 x 1080 (interpolación)

1 MP....1280 x 720

grado de protección IP IP66

formato de archivo....JPG/AVI

ángulo de visión ......f=3.62mm - F/NO2.2 - FOV=50° - filtro IR automático

pantalla LCD 1.9" TFT

memoria

dimensiones exteriores ......tarjeta TF, clase 6 o superior, máx. 32 GB

incorporada 8 MB x 16 SDRAM

LEDs IR 2x 850 nm

alcance flash IR 20 m

alcance PIR.... 20 m

ángulo PIR 40°

velocidad de disparo 0.4-0.5 s

retardo de disparo regulable ....5 segundos - 60 minutos

duración de los clips de vídeo programable ....3 segundos - 10 minutos

WLC002

alcance

de día....1 m-infinito

durante la noche....1.5 m-18 m

lapso de tiempo regulable....3 s-24 h

puerto USB ...... mini USB2.0

temperatura de funcionamiento......de -20 °C a +60 °C

temperatura de almacenamiento de -30 °C a +70 °C

dimensiones....104 x 74.6 x 43 mm

peso 125 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito propietario del copyright.

del

BEDIENUNGSANLEITUNG

1. Einführung
