MANUAL DE USUARIO PacVac 93014B TORNADO

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No deje el aparato sin supervisión cuando el mismo esté enchufado. Desenchufe de la red eléctrica cuando no esté en uso y antes de cambiar almohadillas o realizar cualquier tarea de mantenimiento o de ajuste. Si la palanca del interruptor se activa accidentalmente, el par de arranque elevado hará que la máquina se mueva y puede causar daños o lesiones.

• Para evitar una descarga eléctrica, utilizar únicamente en interiores. No utilizar en exteriores y no exponer a la lluvia.

• No permita que se utilice como un juguete. Preste especial atención cuando es utilizado por niños o cerca de ellos.

• Utilícelo únicamente como se describe en este manual. Utilice solamente los accesorios recomendados por el fabricante.

• No lo utilice si el cable o el enchufe están dañados. Si el aparato no funciona como debería, se ha caído, se ha dañado, ha quedado afuera o se ha caído al agua, envíelo a un centro de servicio.

• No jale ni desplace la máquina con el cable, no utilice el cable como manija, no permita que se cierre ninguna puerta sobre el cable, ni tire del cable alrededor de bordes o esquinas aladas. No pase la máquina sobre el cable. Mantenga el cable alejado de supercies calientes. No tire del cable para desenchufar el aparato. Para desenchufar el aparato, tome el enchufe, no el cable.

• No manipule el enchufe ni el aparato con las manos mojadas.

• Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados de las aberturas y componentes móviles.

• Apague todos los controles antes de desenchufarlo.

• Conectar el aparato únicamente a una toma de corriente con conexión a tierra instalada en forma adecuada. Ver Instrucciones de Conexión Eléctrica a Tierra.

• No ponga las manos debajo de la base, las piezas giratorias pueden provocar lesiones.

• Mantenga siempre las manos, los pies y la ropa suelta alejados de las piezas en movimiento para evitar posibles lesiones.

• Tenga cuidado de que el cable de alimentación eléctrica no entre en contacto con partes móviles, tales como cepillos o almohadillas.

• Riesgo de explosión: El acuchillado del piso puede generar una mezcla explosiva de polvo no y aire. Utilice esta máquina únicamente en un área bien ventilada, libre de toda llama o fuente de ignición.

• No utilice esta máquina en áreas donde existan vapores o polvillos inamables y/o explosivos.

• Para evitar incendios no utilice un líquido combustible o inamable para limpiar un piso.

• Asegúrese de que el voltaje y la frecuencia en el toma corriente se corresponda con la indicada en la placa de identicación antes de enchufar la máquina.

• Utilice únicamente un cable de extensión de 12 Ga. de tres hilos, que tenga enchufes de conexión a tierra de 3 patas y toma corriente de 3 clavijas que acepten el enchufe de la máquina.

• Tenga especial cuidado al limpiar escaleras.

• No levante nada que esté ardiendo o humeando tal como cigarrillos, fósforos, o cenizas calientes.

• No la utilice sin haber colocado la bolsa o los ltros.

CONSERVE LAS SIGUIENTES4

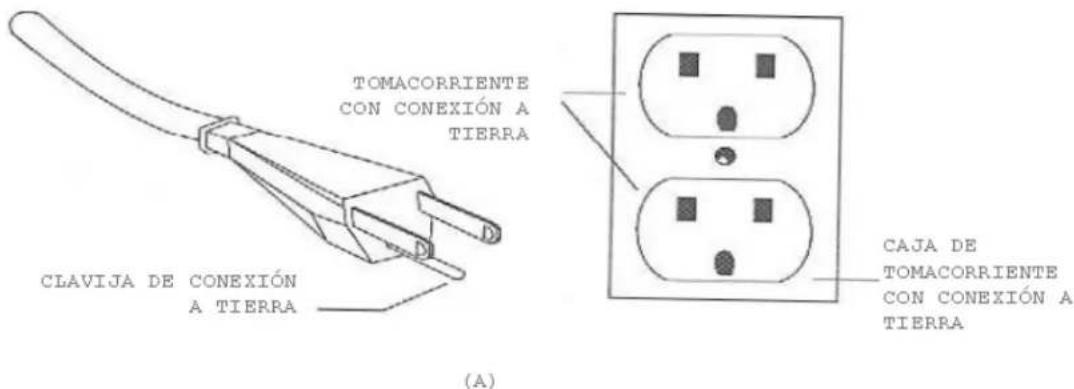

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe tener conexión eléctrica a tierra. En caso de mal funcionamiento o avería del equipo, la conexión a tierra proporciona una ruta de menor resistencia para la corriente eléctrica, a n de reducir el riesgo de descarga eléctrica. Este aparato cuenta con un cable que tiene un conductor a tierra del equipo y un enchufe con conexión a tierra. El enchufe debe estar conectado a un toma corriente que esté instalado de forma apropiada y tenga una conexión a tierra de acuerdo con todas las leyes y ordenanzas locales. ADVERTENCIA: La conexión inadecuada del conductor a tierra del equipo puede resultar en riesgo de descarga eléctrica. Verique con un electricista o una persona de mantenimiento calicada si tiene dudas con respecto a la correcta conexión a tierra del toma corriente. No modique el enchufe provisto con el aparato, si el mismo no coincide con el toma corriente, haga que un electricista calicado instale un toma corriente adecuado. Este aparato debe utilizarse en un circuito nominal de 120 voltios, y debe contar con un enchufe de conexión a tierra similar al que se muestra en la gura A. Figura A5

• Usted debe estar capacitado en el funcionamiento de esta máquina antes de su uso. Por favor, lea atentamente este manual y obtenga las instrucciones de funcionamiento de su director de seguridad o distribuidor autorizado de Tornado.

• Siempre opere esta máquina con todo el cable retirado del mango. De no hacerlo, se alteraría el equilibrio de precisión de la máquina.

• No utilice la Maquina de Piso para realizar tareas de escaricación o acuchillado.

• Se debe tener cuidado de mantener el cable alejado del cepillo giratorio.

• No intente reparar máquinas con garantía. Todas las reparaciones deben ser realizadas por un centro de reparación calicado y autorizado. Las reparaciones no garantizadas serán facturadas al propietario de la unidad.

• No utilice piezas de recambio, excepto las especicadas en la lista de piezas. Los repuestos no autorizados pueden causar un desperfecto en la unidad y esto anulará la garantía. EL NO CUMPLIMIENTO DE LAS INSTRUCCIONES DE ADVERTENCIA PREVIAS

No haga funcionar la aspiradora mientras esté de pie sobre una alfombra tupida/ Es esencial que el ujo de aire que escapa no sea bloqueado No lave ni enjuague la bolsa de tela ya que esto destruye la capacidad de ltración de la tela.

CUANDO SE ENTREGA LA MÁQUINA

Revise la caja con cuidado para detectar signos de manipulación brusca. Retire la máquina de la caja e inspeccione si hay daños ocultos. Si la máquina está dañada, notique al transportista inmediatamente y solicite una inspección. Asegúrese de conservar la caja de cartón, las piezas del embalaje, las listas de empaque y el recibo del transportista hasta que el inspector haya vericado su reclamo.

ANTES DE UTILIZAR LA MÁQUINA

Lea el manual cuidadosa y completamente antes de intentar operar la unidad. Este manual contiene información importante para el uso y manejo seguro de la máquina. HACER CASO OMISO A ESTAS INSTRUCCIONES PUEDE CONDUCIR A LESIONES GRAVES O DAÑOS A LA PROPIEDAD. Guarde este manual y téngalo a mano. Esta máquina le asegurará años de servicio satisfactorio si es operada y mantenida de acuerdo a las recomendaciones del manual. Si necesita información adicional, por favor póngase en contacto con su distribuidor local o escriba a: TORNADO INDUSTRIES 3101 Wichita Ct. Fort Worth, TX 76140 1-800-VACUUMS Toda la información y especificaciones impresas en el manual y las listas de piezas se encuentran actualizadas al momento de la impresión. Sin embargo, debido a la política de Tornado de mejora continua del producto, nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso. GARANTÍA Para proteger su inversión, complete rápidamente la información solicitada en la tarjeta de garantía que viene con la unidad, y envíela por correo a Industrias Tornado Nota: El servicio de reparación y el trabajo de garantía normalmente no se manejan en la fábrica. ADVERTENCIA La máquina fue diseñada para su uso en pisos tal y como las instrucciones y recomendaciones lo indican por escrito en este manual. Cualquier desviación de su correcta utilización o propósito y el daño emergente que pueda ocurrir es la responsabilidad exclusiva del usuario inal. PRECAUCIONES GENERALES6

INSTRUCCIONES DE FUNCIONAMIENTO

Por favor, lea atentamente las siguientes instrucciones de funcionamiento. Las mismas le ayudarán a obtener el mejor rendimiento de esta aspiradora de calidad profesional y mantenerla en óptimas condiciones. Siga estos sencillos pasos para que su Aspiradora Mochila funcione de manera fácil y ecaz. Abra la tapa y asegúrese de que la bolsa de tela se encuentra correctamente ubicada y de que el anillo exible proporcione un sellado adecuado cuando la tapa se cierre. Para un rendimiento y ltración óptimos y una máxima higiene, es recomendable utilizar una bolsa de vacío de papel, además de la bolsa de tela estándar. Si utiliza una bolsa de vacío de papel, simplemente insértela en la bolsa de tela, asegurándose de que el disco de cartón quede centrado en el anillo de sellado exible. Al sustituir la tapa, la boquilla corta que está en el centro de la tapa entrará con presión dentro del oricio central del disco de cartón de la bolsa de vacío de papel, lo que proporcionará un sellado hermético. Asegúrese de que la bolsa de vacío de papel esté bien ajustada sobre la boquilla corta antes de comenzar a aspirar. Asegure la tapa con los dos pestillos. Asegúrese siempre de que la bolsa de tela esté vacía y de que la bolsa de papel esté llena solo hasta la mitad antes de aspirar. La Aspiradora Mochila ha sido equipada con un interruptor de sobrecarga térmica para proteger el motor contra daños en caso de que el ujo de aire se bloquee durante períodos extensos. Esto puede ocurrir si la bolsa de vacío está demasiado llena, si la bolsa de ltro de tela está obstruida o si la manguera o el escape están bloqueados. El motor de aspiración se detendrá antes de que se caliente demasiado. Si esto sucede, vacíe y limpie bien la bolsa de aspiración y el ltro HEPA o libere toda obstrucción y asegúrese de que se restablezca un ujo de aire adecuado. Después de que el motor se haya enfriado a una temperatura de operación segura, localice el interruptor de restablecimiento térmico en la parte inferior de la unidad y presiónelo. Escuchará un ligero clic. Ahora el motor se reiniciará.

1. La manguera se monta en el manguito de la tapa. No debería ser necesario retirar la

manguera durante el funcionamiento normal.

2. Coloque la Aspiradora Mochila en su espalda, ajuste las correas de los hombros hasta que se

sienta cómodo y luego apriete el cinturón. La Aspiradora Mochila está diseñada para que la coloque en la parte más alta de su espalda para máxima comodidad.

3. Conecte el cable a un toma corriente de 110 voltios, con conexión a tierra. Siempre

desconecte el cable por completo antes de pasar la aspiradora. Es importante mantener el cable de alimentación en buenas condiciones. Esta unidad se suministra con un cable de alimentación 50’ 16/3 SJT. Tenga cuidado al tirar del cable alrededor de bordes alados y a través de las puertas. Nunca opere la Aspiradora Mochila si el cable de alimentación tiene algún tipo de daño.

4. Conecte el tubo de extensión a la manguera y coloque el accesorio para pisos o cualquiera de

los otros accesorios de la aspiradora en la barra.

5. Encienda la aspiradora. El interruptor se encuentra en la caja de interruptores. La caja de

interruptores está jada en el cinturón.

6. Después de terminar la limpieza, apague el interruptor principal y desconecte el cable del

toma corriente. Luego, comenzando desde la Aspiradora Mochila, enrolle el cable para guardarlo. Tenga cuidado de no jalar del cable de alimentación de la aspiradora.7

• Apague el interruptor de alimentación principal y desenchufe la unidad del toma corriente (Fig. 1).

• Retire la manguera de vacío de la parte superior de la unidad (Fig. 2).

• Suelte los dos pestillos y levante la tapa (Fig. 3).

• Inserte una nueva bolsa de papel asegurándose de alinear la tapa de la boquilla con el oricio de la bolsa y vuelva a colocar los pestillos (Fig. 6) PARA CAMBIAR LAS BOLSAS DE RECOLECCIÓN DEL FILTRO CAMBIO DEL CONECTOR DE FILTRO DE ESCAPE El limpiador de vacío Pac-Vac está equipado con un ltro HEPA y un ltro de escape. Estos ltros capturan las partículas nas de polvo y protegen al motor de la suciedad. Es importante cambiar el ltro HEPA aproximadamente cada seis meses. Reemplace el ltro de escape una vez que haya reemplazado por cuarta vez las bolsas de vacío de papel. Cómo limpiar el ltro de escape

1. Apague el interruptor de alimentación principal y desenchufe la unidad del toma corriente (Fig. 1).

2. Separe el soporte del ltro de escape de la parte inferior de la unidad (Fig. 7)

5. Retire el ltro de escape del soporte de plástico y retire la suciedad del ltro, sacudiendo o

6. Vuelva a colocar el ltro de escape en el soporte de plástico y colóquelo en la aspiradora.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 88 MANTENIMIENTO Limpie regularmente la bolsa de tela de su aspiradora. Después de vaciar la bolsa de la aspiradora, jale la misma de adentro hacia afuera y sacuda tanto polvo como sea posible. Un rendimiento óptimo se logra mediante el uso de una bolsa de ltro de papel junto con la bolsa de tela. Limpie la bolsa de la aspiradora y el ltro HEPA para liberar cualquier obstrucción y asegúrese de que se restablezca un ujo de aire adecuado. Utilice únicamente bolsas de ltro de papel aprobadas por Tornado. Compruebe que el cable de alimentación esté libre de daños y reemplácelo si está dañado. Desenrolle siempre el cable por completo. Asegúrese de que la manguera de vacío, la barra de extensión y los accesorios de la aspiradora no estén bloqueados. Asegúrese de que la toma de corriente y el enchufe estén bien conectados. Las conexiones incorrectas pueden causar chispas y daños a la toma del cable. Haga que su unidad se revise en un centro de servicio técnico autorizado si sospecha cualquier problema potencial. Asegúrese de que el anillo exible de la bolsa de vacío proporcione un sellado adecuado antes de aspirar. Piezas de repuesto recomendadas: Aspiradora Pac-Vac™ Aircomfort C352-2500 Bolsa de Papel (paquete de 10 unidades)

1. Desenchufe la unidad. Retire la tapa, la bolsa de papel y la bolsa de tela para exponer el ltro HEPA.

2. Retire la tapa del ltro en la parte superior del ltro HEPA (Fig. 9)

tela, la bolsa de papel, y vuelva a colocar la tapa. Nota: El ltro HEPA no se puede lavar ni volver a utilizar. Fig. 9 Fig. 109

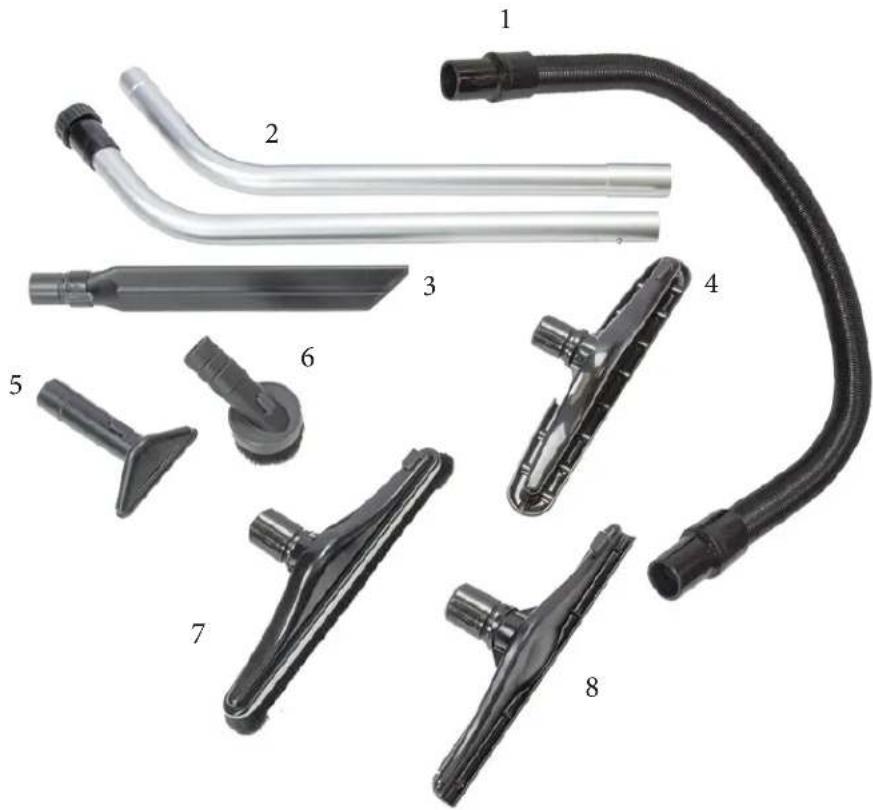

N.° N.° de Parte Descripción 1 A352-6900 Manguera 2 CT171 Barra 3 CT176 Boquilla Rinconera 4 B352-PF10 Herramienta para Alfombras 5 CT188 Herramienta para Tapizados 6 CT184 Herramienta Quitapolvo 7 C352-PF20 Herramienta para Pisos Duros

CT190 Herramienta para Alfombras de Fácil Deslizamiento
